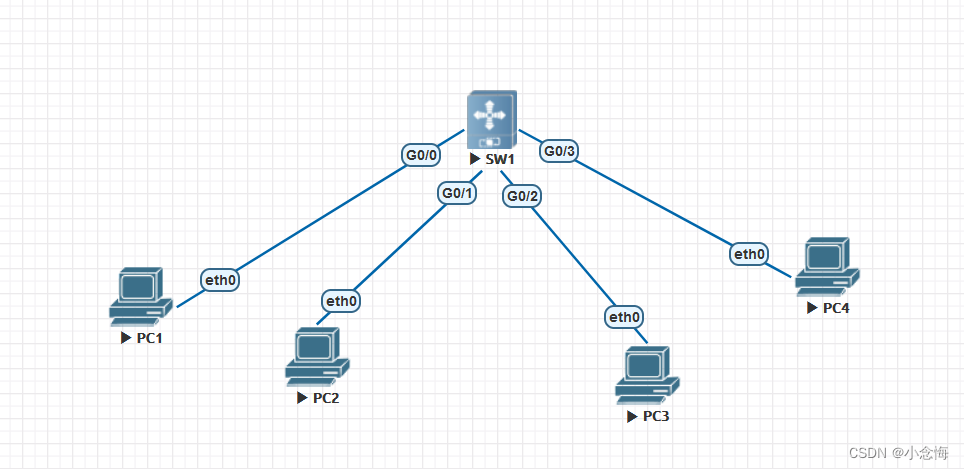

实验拓扑

实验需求

1.在交换机上配置vlan，.PC1和PC2为vlan10，PC3和PC4为vlan20.

2.把接口相应加入vlan

3.查看vlan信息

4.删除vlan信息

实验解法

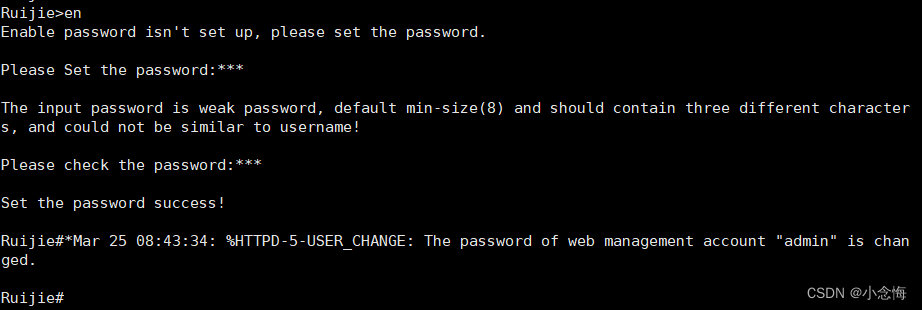

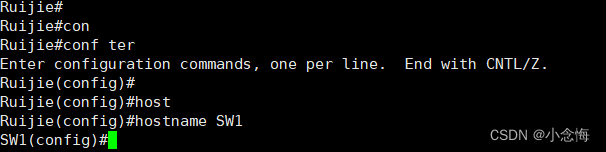

步骤一：进入全局模式，进行vlan命令的配置。

步骤二：分配接口，接口为access

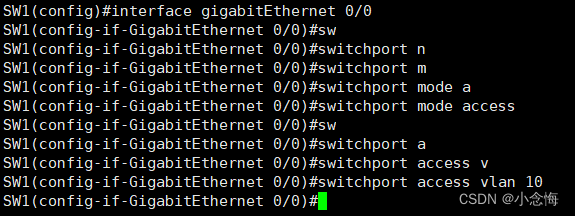

方法一：每个接口依次加入vlan

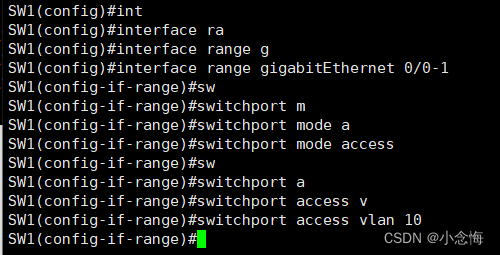

方法二：若接口比较多，可用"range"加入

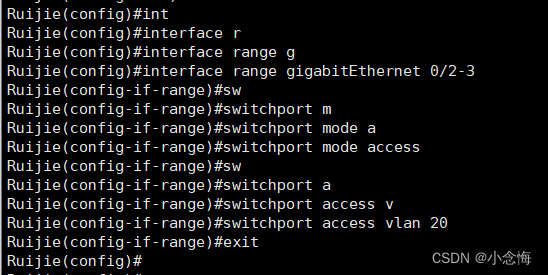

把G0/3和G0/4接口加入vlan20也是如此

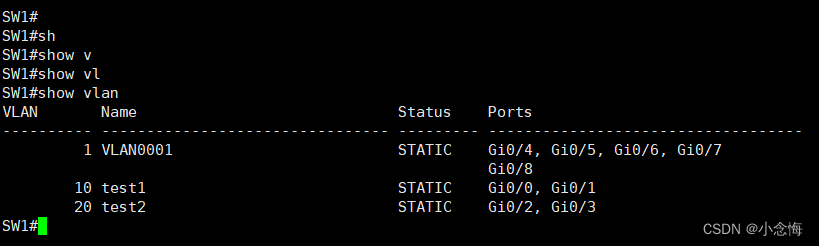

步骤三：查看vlan信息

步骤四：删除vlan信息，并查看。列如删除vlan10的信息，将不会再有vlan10 的配置信息。
