本文描述了一项实验，如何在PC1-PC4之间创建两个VLAN（vlan10和vlan20），分别代表销售部和技术部。实验包括配置交换机的VLAN、trunk和access接口，以及PC的IP地址和网关，以实现跨VLAN通信并进行测试。
摘要由CSDN通过智能技术生成

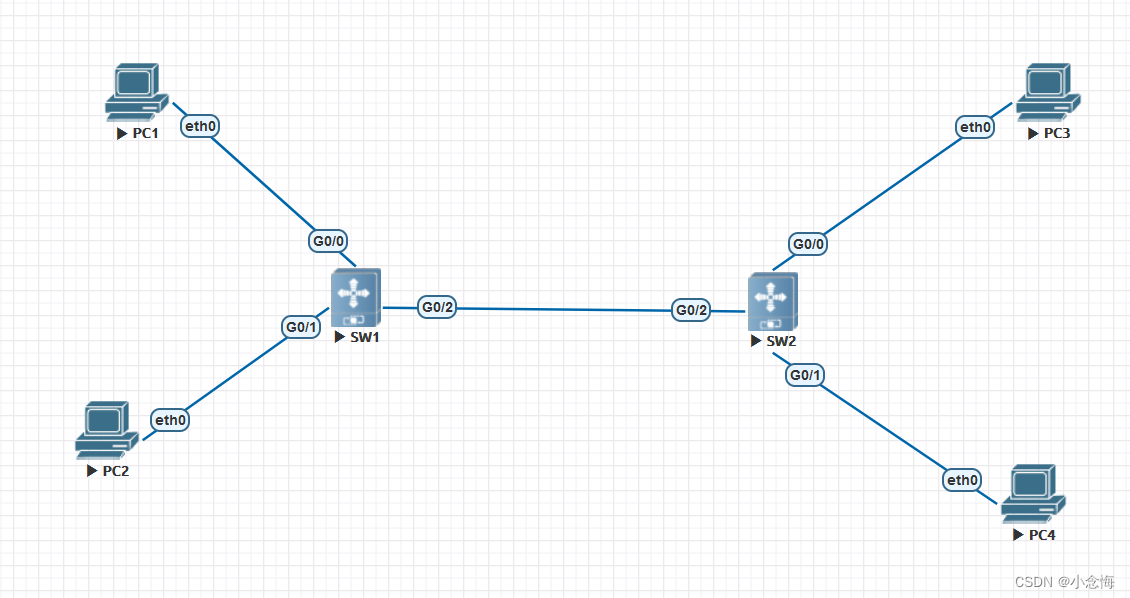

实验拓扑

PC1地址为192.168.1.1 网关为192.1681.254

PC3地址为192.168.1.2 网关为192.1682.254

PC2地址为192.168.2.1 网关为192.1682.254

PC4地址为192.168.2.2网关为192.1682.254

实验需求

1.不同vlan之间的配置以及通信

2.PC1和PC3为vlan10，为销售部。PC2和PC4为vlan20，为技术部。

3.PC和交换机之间用access接口，交换机之间用trunk接口

4.PC配置ip和网关，并测试。

实验解法

步骤一：

在SW1和SW2上配置不同的vlan，并命名（SW2省略）

SW1

步骤二：在SW1和SW2上配置trunk

SW1

SW2

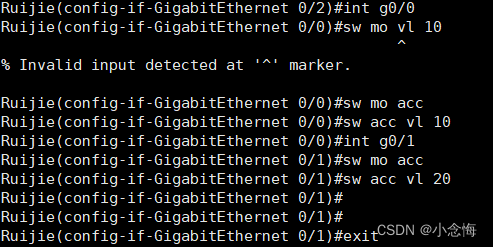

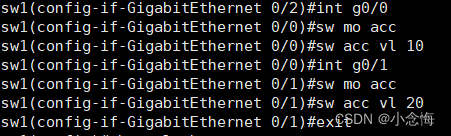

步骤三：在SW1和SW2上配置access，并把接口加入不同的vlan。

SW1

SW2

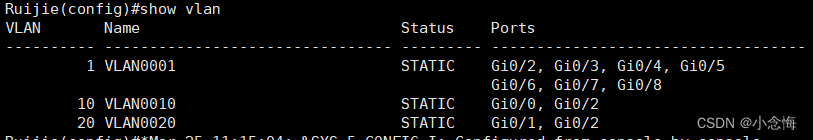

步骤四：查看配置的vlan信息

SW1

SW2

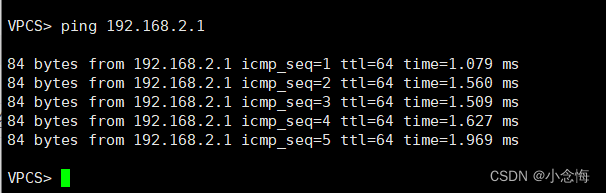

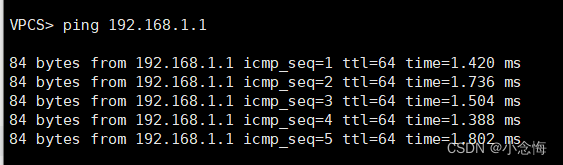

步骤五：配置PC地址和网关，并测试是否能互通。

PC1

PC3

PC2

PC4

PC3

PC4
