那么为什么我们需要一个单独的RTC？

原因是CPU的定时器时钟功能只在“通电时”运行，断电时停止。当然，如果时钟不能连续跟踪时间，则必须手动设置时间。如今，通过接收标准电波（传输各国标准时间的电波）来自动调整时间的手表越来越多，但它是一种不应该在室内携带的电子设备。RTC有一个与CPU单独分离的电源，如纽扣电池（备用电池），即使主机电源关闭，它也保持滴答作响，随时可以实时显示时间。然后，当计算机再次打开时，计算机内置的定时器时钟从RTC读取当前时间，并在此基础上供电的同时，时间在其自身机制下显示。同时RTC单元外接32.768 kHZ晶振，具有定时报警功能。实时时钟的缩写是RTC(Real_Time Clock)。RTC 是集成电路，通常称为时钟芯片。

一、工作原理：

RTC模块的核心是时钟源，它通常是一个高精度的晶体振荡器（晶振）。晶振通过产生稳定的振荡频率（如32.768kHz）为RTC模块提供时间基准。这个频率通过分频器被降低到一个较低的频率（如1Hz），以便为计数器提供时钟信号。RTC模块中的计数器用于跟踪时间。它通常是一个32位的计数器，以固定的时间间隔（如1秒）递增。当计数器溢出时，会产生一个中断或触发其他事件（如闹钟功能）。计数器的值可以通过软件进行读取和修改，以实现时间的设置和校准

二、工作过程：

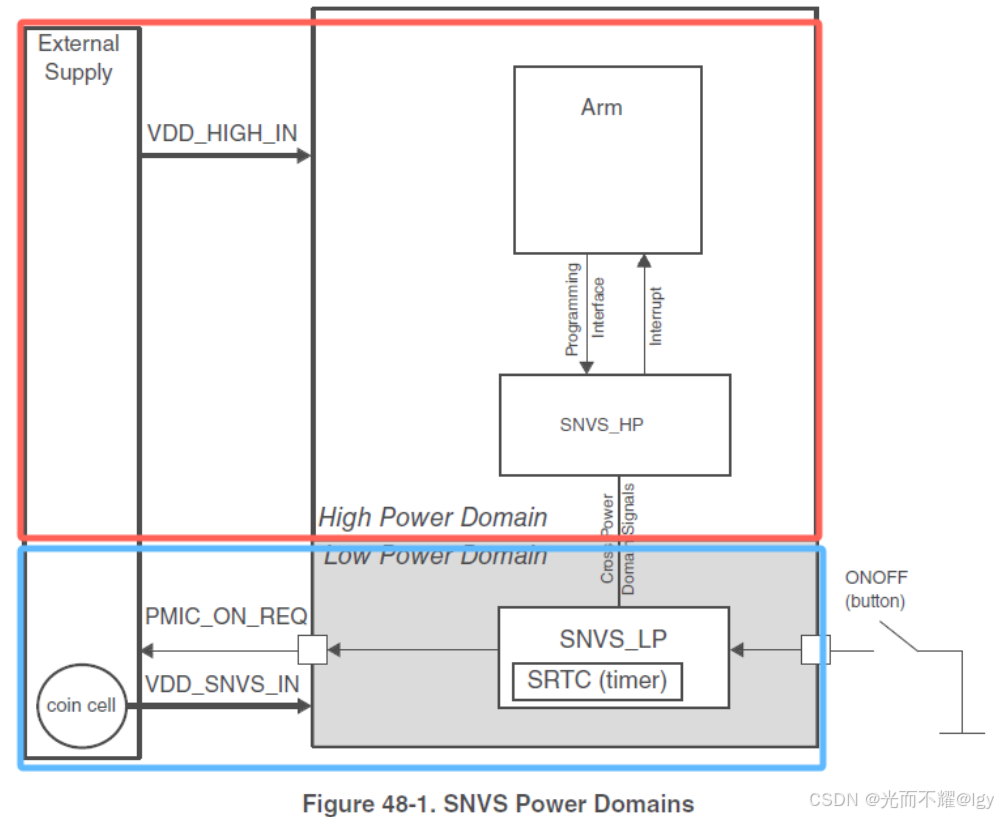

1、SNVS_HP (high power domain)
SNVS_HP is partitioned into the following functional units(SNVS_HP分为以下功能单元):

IP bus interface(IP总线接口)
SNVS_LP interface(SNVS_LP接口)
Real time counter with alarm (带报警功能的实时计数器)
Control and status registers(控制和状态寄存器)

2、SNVS_LP (low power domain)

SNVS_LP has the following functional units(SNVS_LP有以下功能能单位):
Non-rollover monotonic counter (非翻转单调计数器)
General purpose register(通用寄存器)
Control and status registers(控制和状态寄存器)

The SNVS_HP section implements all features that enable system communication and provisioning

of the SNVS_LP section.

SNVS_HP部分实现了启用系统通信和SNVS_LP部分配置的所有功能

The SNVS_LP section provides hardware that enables secure storage and protection of sensitive

data.

SNVS_LP部分提供安全存储和保护敏感数据的硬件。

三、相关寄存器：

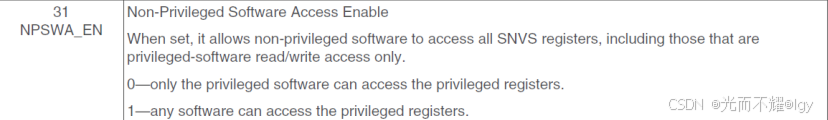

1、SNVS_HP Command register (SNVS_HPCOMR)
当设置时，它允许非特权软件访问所有SNVS寄存器

2、SNVS_HP/SNVS_LP Control Register(SNVS_HPCR/SNVS_LPCR)

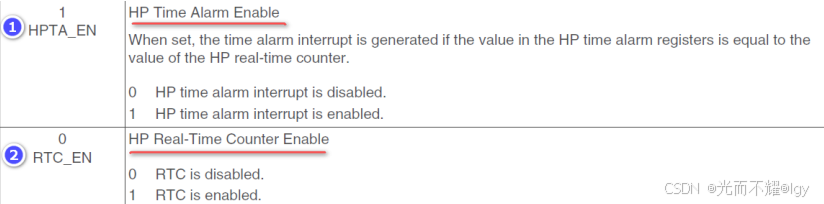

rtc使能和rtc中断使能

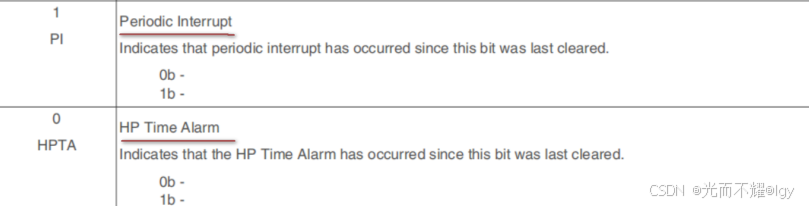

3、SNVS_HP/SNVS_LP Status register(SNVS_HPSR/SNVS_LPSR)

中断状态清理位（设1清零）

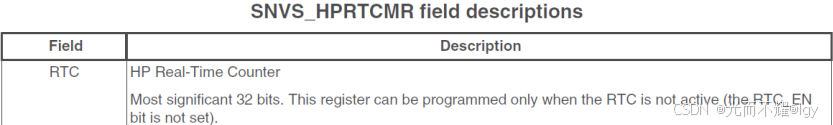

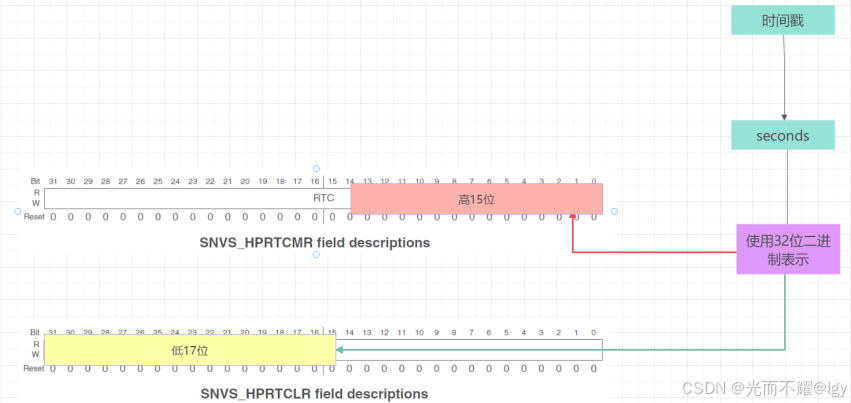

4、SNVS_HP/SNVS_LP Real Time Counter MSB Register(HPRTCMR/LPSRTCMR)

整个计数器32bit，这个寄存器[14:0]位存放的是计数器的高15位值

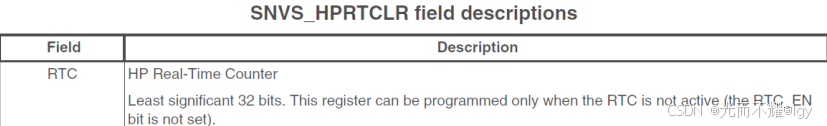

5、SNVS_HP/SNVS Real-Time Counter LSB Register(SNVS_HPRTCLR/SNVS_LPSRTCLR)

整个计数器32bit，这个寄存器[31:15]位存放的是计数器的低17位值

4、5、两个寄存器主要是将获取到的数据进行储存（自己设定的时间）

6、SNVS_HP Time Alarm MSB Register (SNVS_HPTAMR)

整个计数器32bit，这个寄存器[14:0]位存放的是计数器的高15位值

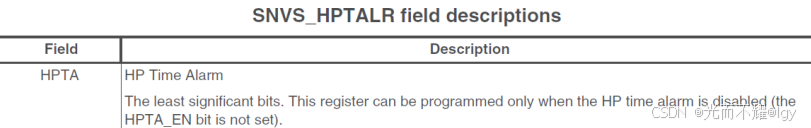

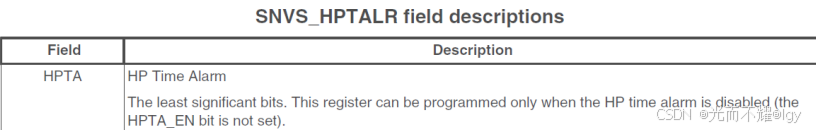

7、SNVS_HP Time Alarm LSB Register (SNVS_HPTALR)

整个计数器32bit，这个寄存器[31:15]位存放的是计数器的低17位值

6、7、主要是中断时间数据储存寄存器

四、代码说明

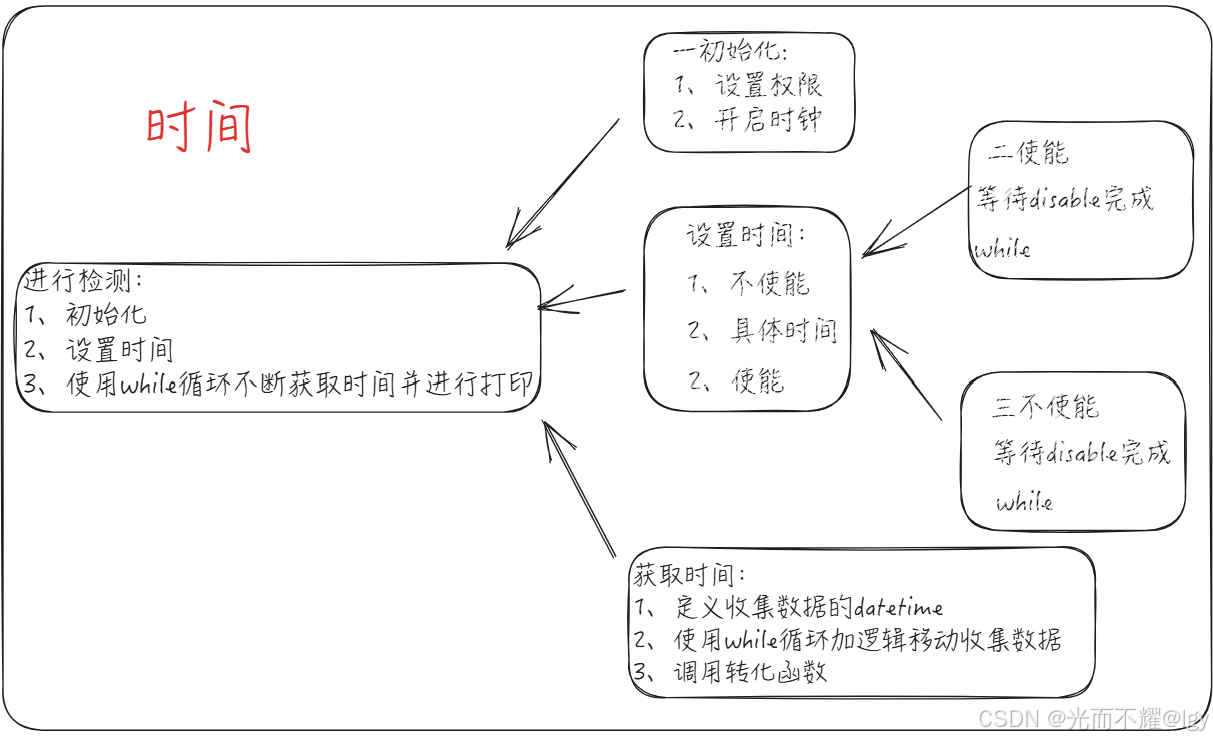

1、使用时钟显示时间

具体思路:

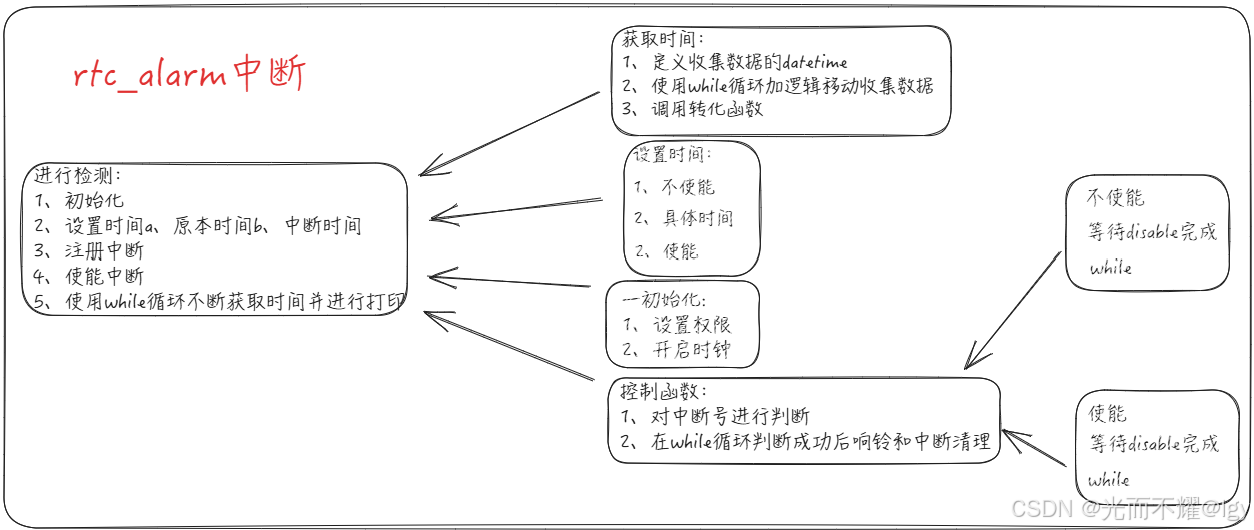

2、使用时钟和中断进行

具体思路：

rtc_alarm.h

#ifndef __RTC__HEAD__
#define __RTC__HEAD__
#include <stdio.h>
#include <stdint.h>
#include "rtc_datetime.h"
#include "../uart/uart.h"
#include "../gpt/gpt.h"
#include "../interrupt/interrupt.h"
#include "../buzzer/buzzer.h"
extern void rtc_alarm_test();

#endif // !__RTC__HEAD__

rtc_alarm.c

#include "rtc_alarm.h"

// 控制
int rtc_alarm_handle(int irq_num)
{
    uart_printf("alarm irq number:%d\r\n", irq_num);
    if (SNVS->HPCR & (0x1 << 0))
    {
        // 让蜂鸣器响一秒
        buzzer_text_one_second();
        // 清理中断

        SNVS->HPCR | (0x1 << 0); // 放1然后清理
        while (SNVS->HPCR & (0x1 << 0))
        {
        }
    }
}

// 使能
void rtc_alarm_enable()
{
    SNVS->HPCR &= ~(0x1 << 1);
    SNVS->HPCR |= (0x1 << 1);
    // 循环判断是否成功
    while (!(SNVS->HPCR & (0x1 << 1)))
    {
    }
}

// 不使能
void rtc_alarm_disable()
{
    SNVS->HPCR &= ~(0x1 << 1);
    while (SNVS->HPCR & (0x1 << 1))
    {
    }
}

// 设置alarm日期
void set_rtc_alarm_datetime(const rtc_datetime_t *datetime)
{

    rtc_alarm_disable();
    // 设置时间
    // rtc_datetime_t datetime = {year : 2014, month : 12, day : 4, hour : 20, minute : 30, second : 22}; // 结构体放置具体时间
    uint_fast32_t seconds = convert_datetime_to_seconds(datetime); // 转换为晶振时间到时候会显示出来

    // 设置高15位和低17位f放置于两个不同的寄存器中
    SNVS->HPTAMR = seconds >> 17;
    SNVS->HPTALR = seconds << 15;
    rtc_alarm_enable();
}
// 进行测试
void rtc_alarm_test()
{
    // 初始化
    rtc_init();
    // 设置时间
    rtc_datetime_t datetime = {year : 2024, month : 12, day : 5, hour : 16, minute : 15, second : 0};
    set_rtc_datetime(&datetime);
    // 设置alarm的时间
    rtc_datetime_t alarmdatetime = {year : 2024, month : 12, day : 5, hour : 16, minute : 15, second : 22};
    set_rtc_alarm_datetime(&alarmdatetime);
    // 注册中断
    request_irq(SNVS_Consolidated_IRQn, rtc_alarm_handle);
    // 使能
    enable_irq();
    while (1)
    {
        get_rtc_datetime(&datetime);
        uart_printf("%d-%d-%d-%d : %d : %d\r\n ", datetime.year, datetime.month, datetime.day, datetime.hour, datetime.minute, datetime.second);
        sgpt_deplay(1); // 延迟1秒
    }
}
