Origin2024如何绘制3D彩色饼图？

饼图是科研中经常用到的图表之一，当我们需要展示部分占整体的比例时，相信很多人都会想到饼图，可以非常直观地体现各部分的占比，之前给大家分享了Origin绘制2D饼图，本期给大家分享绘制3D饼图的操作方法：

操作步骤：

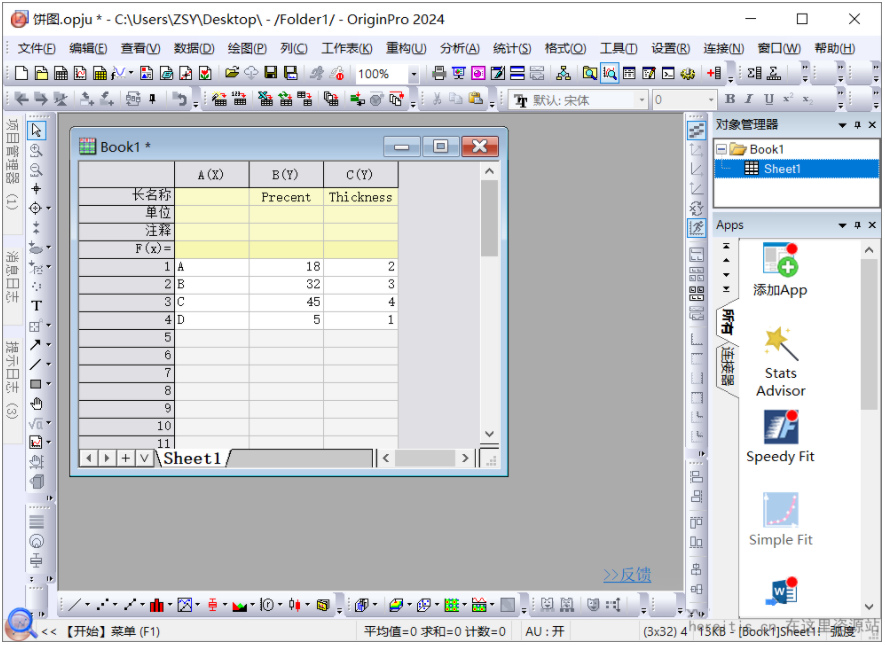

1、打开Origin2024软件，然后在Book1中输入如下示例数据，其中新建了一列C(Y)列用来调整饼图的高度：

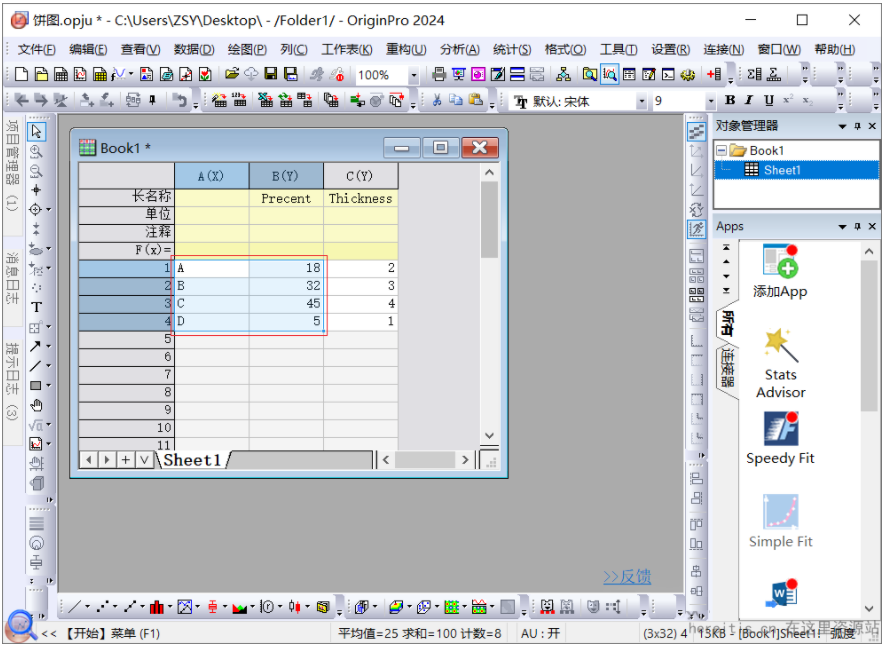

2、选中A(Y)、B(Y)列所有数据：

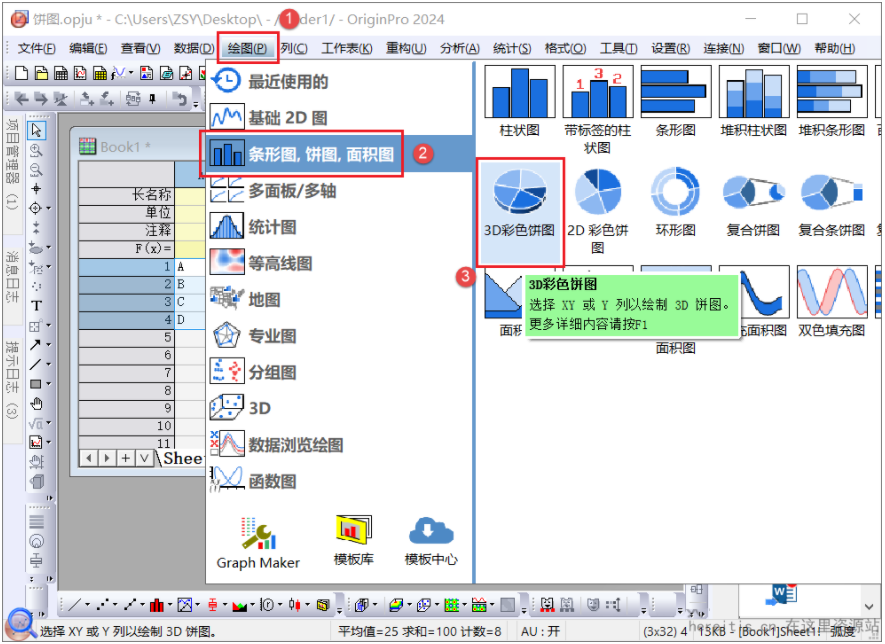

3、第一步，绘制3D饼图，点击菜单栏中【绘图】→【条形图,饼图，面积图】→【3D彩色饼图】：

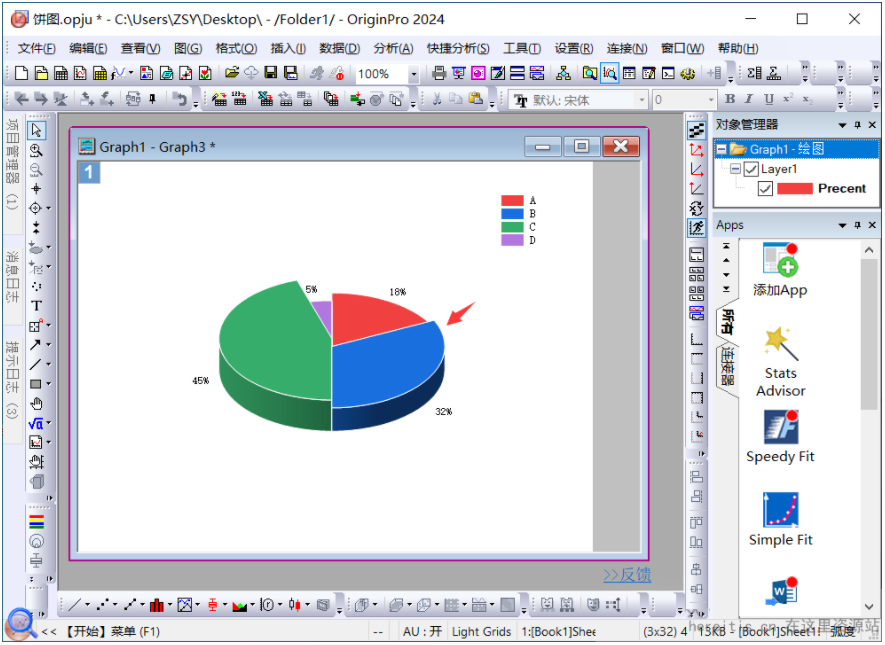

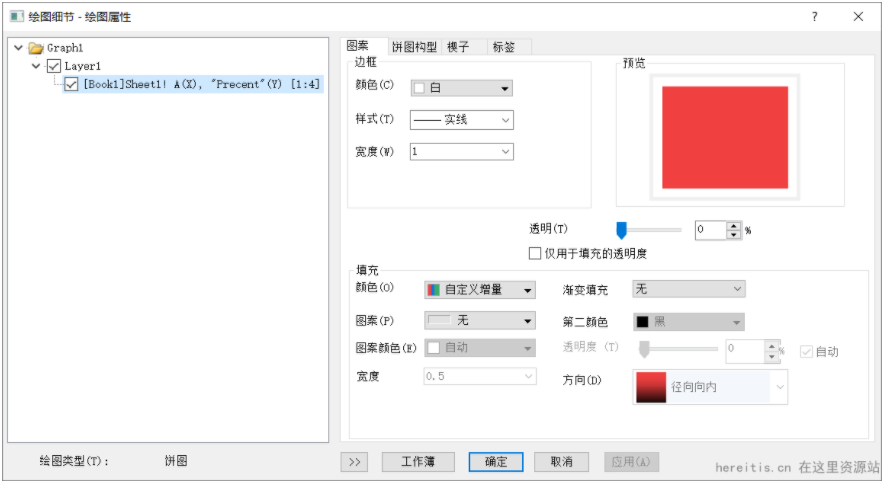

4、绘制默认3D彩色饼图如下，第二步，调整3D饼图高度，双击下图中的饼图打开「绘图细节」窗口：

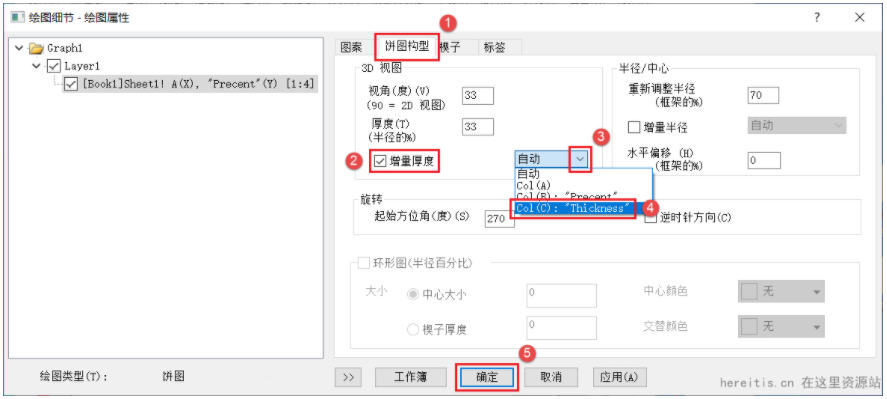

5、先点击【饼图构型】选项卡，然后勾选【增量厚度】，点击右侧【∨】按钮在下拉列表中选择“Col(C):Thickness”，即我们之前C(Y)列，然后点击【确定】退出：

6、调整后的饼图效果如下，第三步，调整起始方位角，再次双击下图中的饼图打开「绘图细节」窗口：

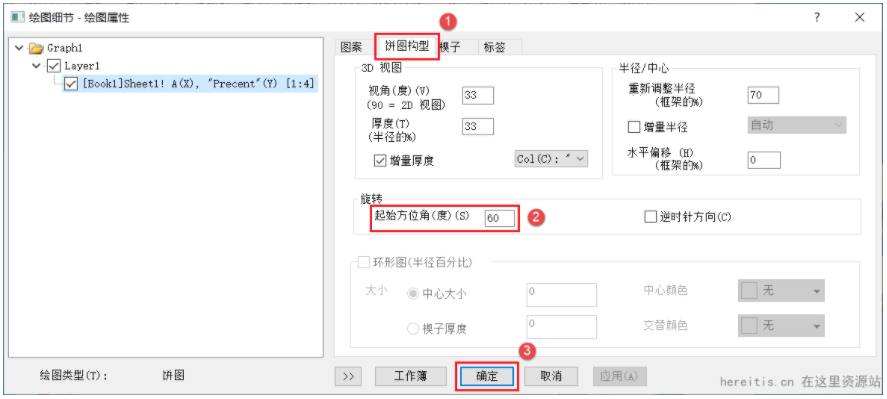

7、先点击【饼图构型】选项卡，然后修改起始方位角值，这里设置为60，用户可根据实际效果设置数值将饼图调整到合适的位置，然后点击【确定】退出：

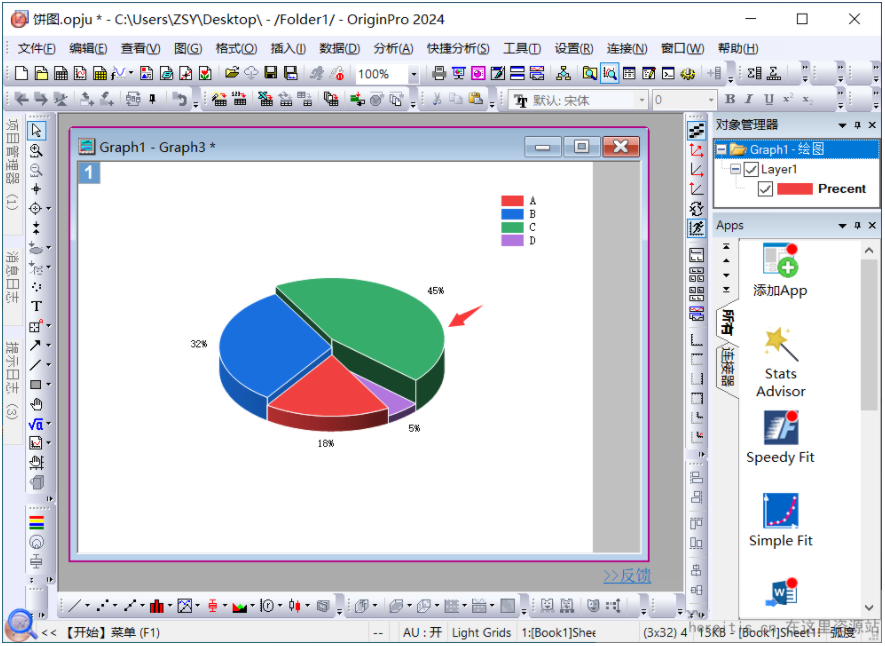

8、调整后的饼图效果如下，第四步，设置爆炸效果，再次双击下图中的饼图打开「绘图细节」窗口：

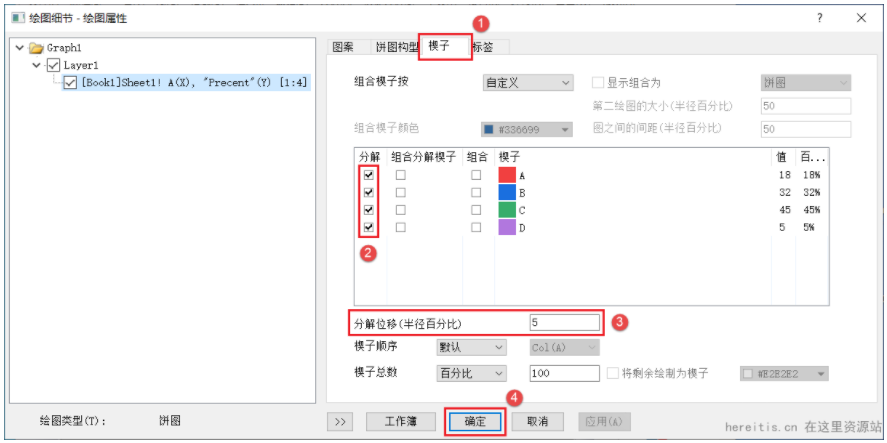

9、先点击【楔子】选项卡，然后勾选「分解」栏下的所有选项，再将分解位移设置为5，用户可根据实际情况调整该数值，然后点击【确定】退出：

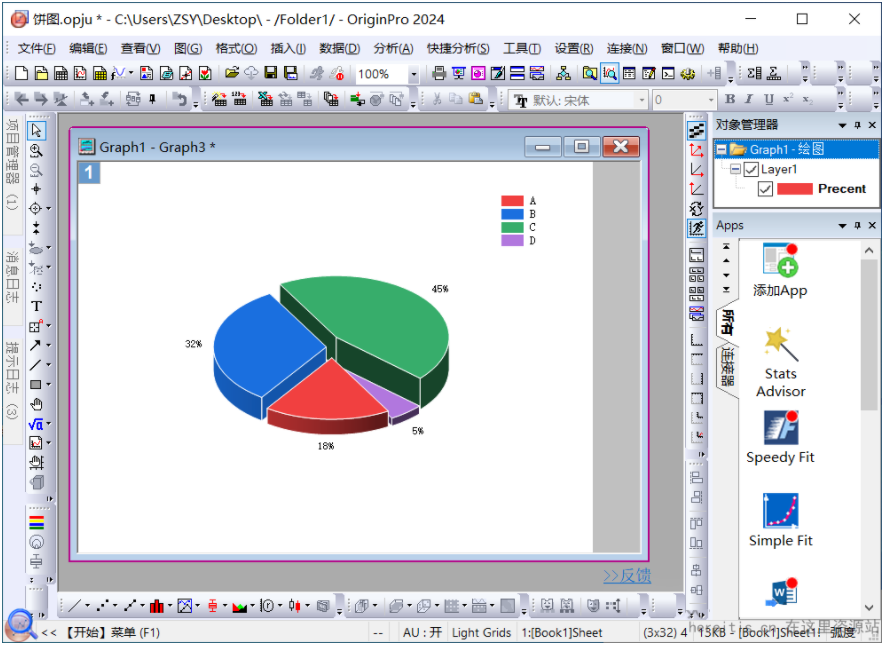

10、完成3D彩色饼图效果如下：

温馨提示：在【楔子】选项卡下用户还可修改饼图每个模块的颜色哦
