Origin2024如何绘制误差棒图？直观看出每个数据点的误差

误差棒图，是一种体现实验数据误差以及不确定性的统计图，在视觉上辅助读者直观地看到每个数据点的误差范围。下面通过均值和标准差两个指标绘制误差棒图，它由折线和误差棒组成，均值决定了折线趋势，标准差的大小决定了误差棒的长短(高低)。

操作步骤：

1、先打开Origin2024软件，然后在Book1中输入如下示例数据，二组实验数据，每组实验各重复做了三次：

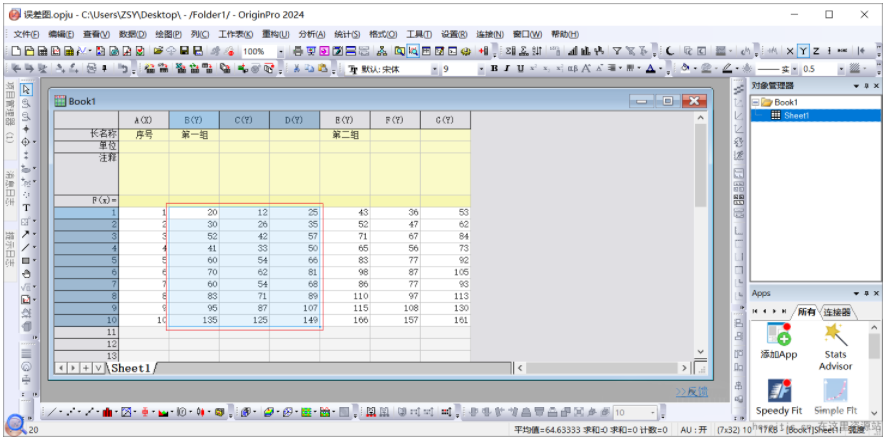

2、第一步，计算均值和标准差，选中第一组数据（BCD三列）：

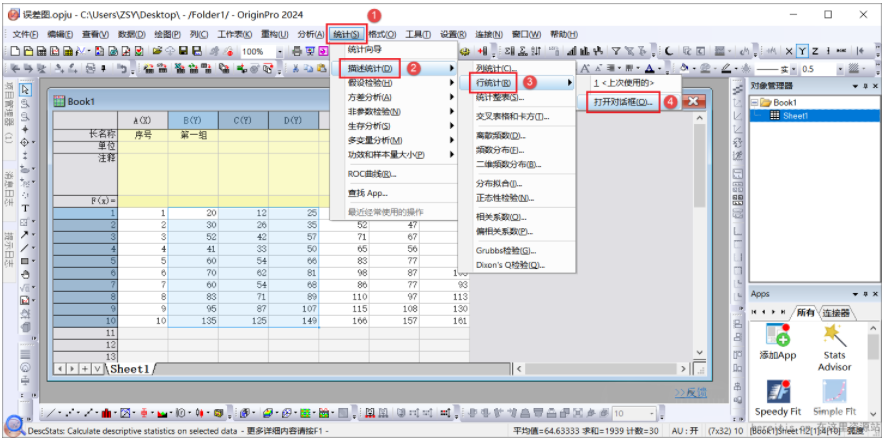

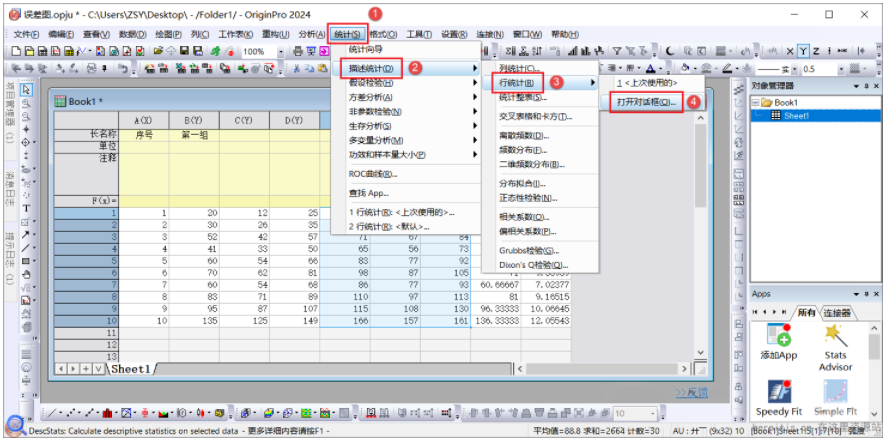

3、点击菜单栏中【统计】→【描述统计】→【行统计】→【打开对话框】；

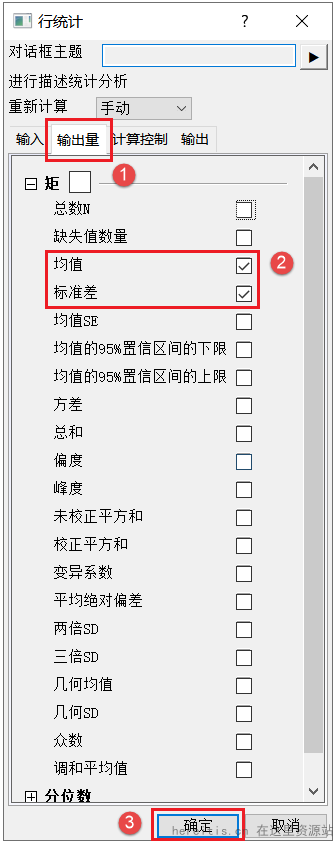

4、先单击【输出量】选项卡，勾选「均值」和「标准差」，点击【确定】

5、生成数据H列和I列，如下：

6、继续选中第二组数据（EFG三列）

7、点击菜单栏中【统计】→【描述统计】→【行统计】→【打开对话框】

8、先单击【输出量】选项卡，勾选「均值」和「标准差」，点击【确定】

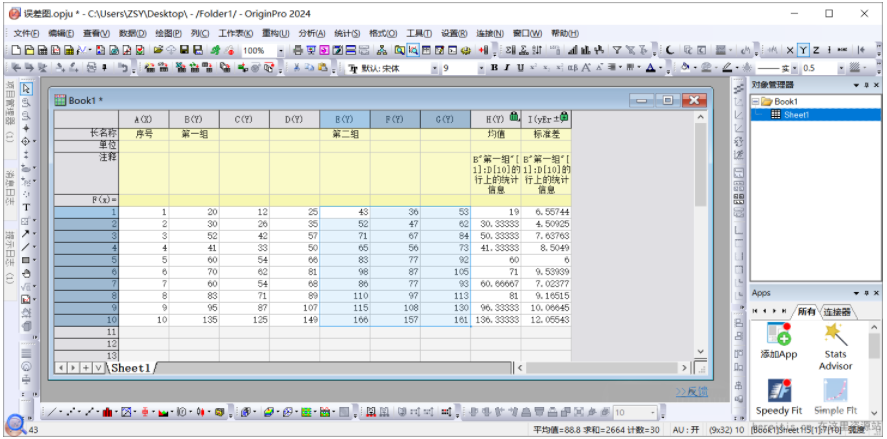

9、生成数据J列和K列，如下：

10、第二步，画误差棒图，选中数据：序号、均值和标准差列：

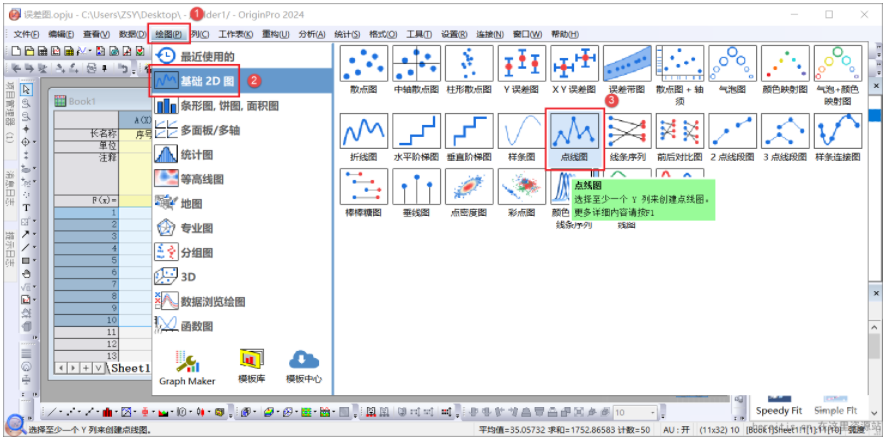

11、点击菜单栏中【绘图】→【基础2D图】→【点线图】

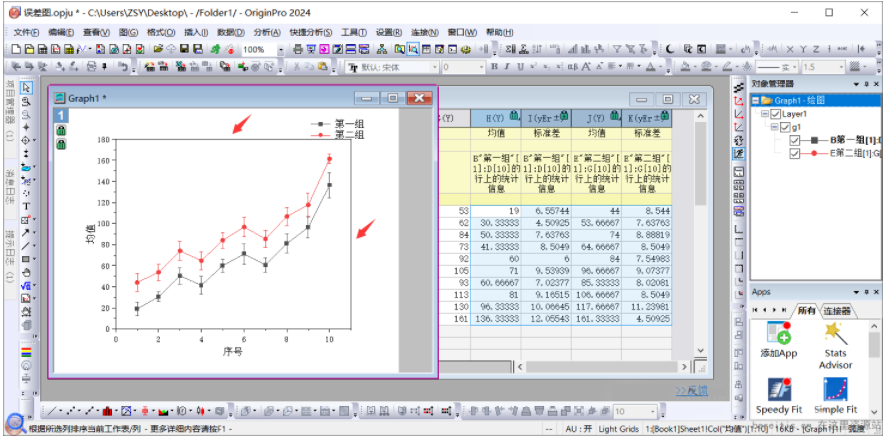

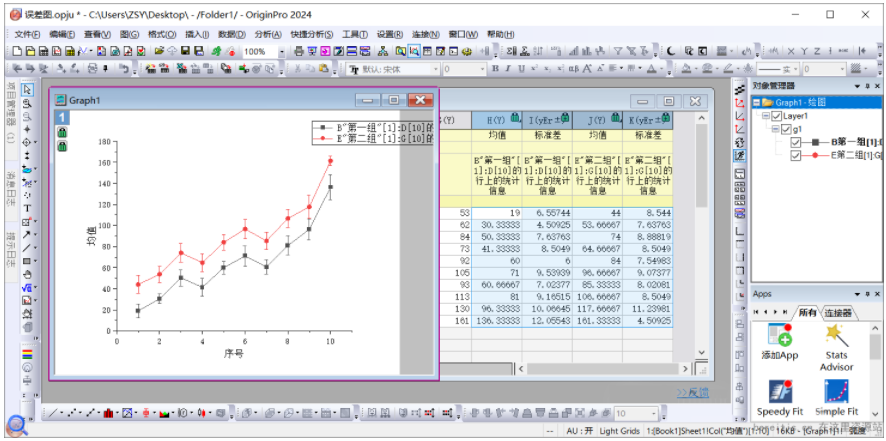

12、生成默认误差棒图效果如下：

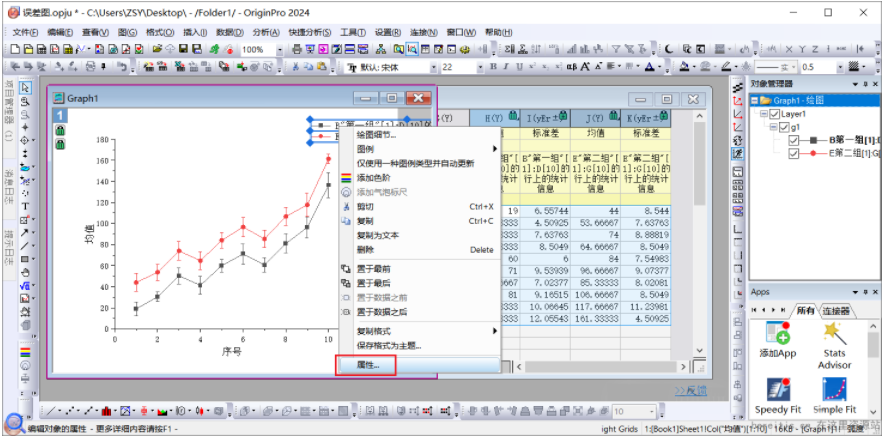

13、第三步，设置图例，鼠标右击图例选择【属性】：

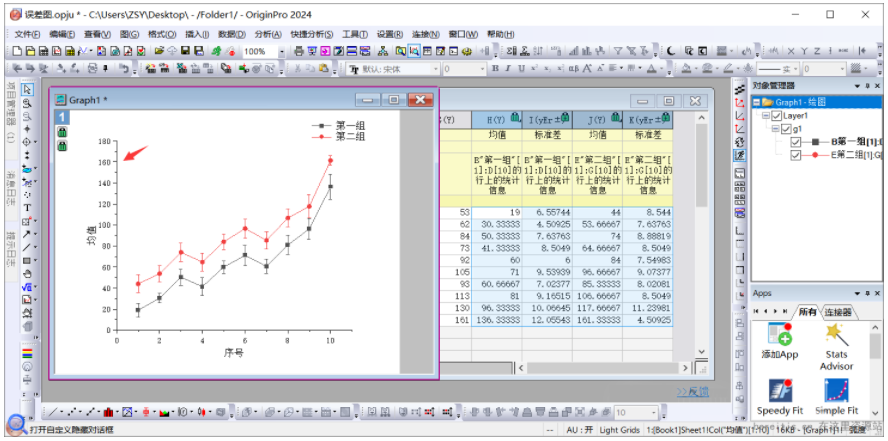

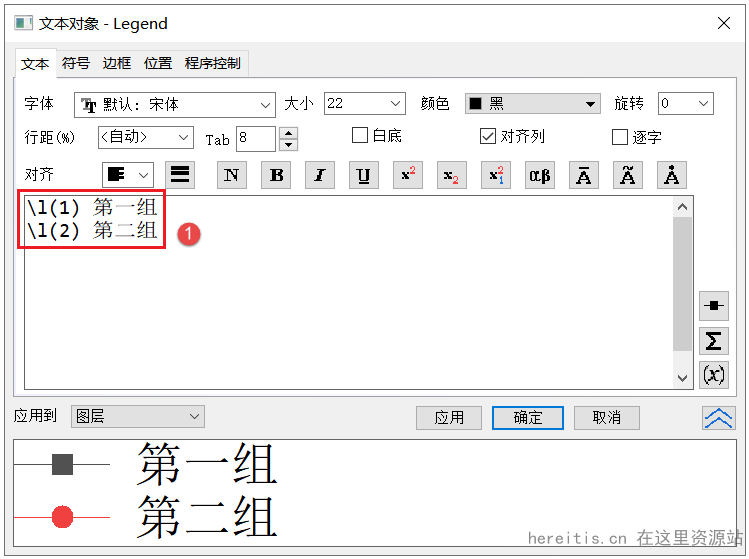

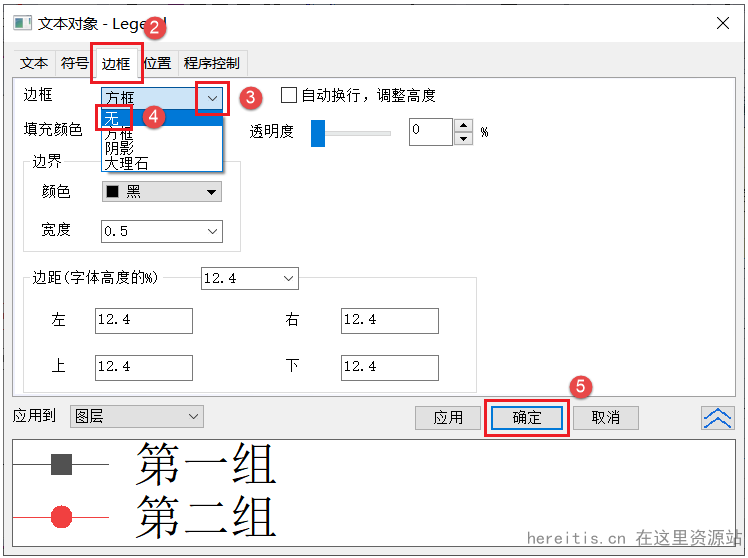

14、先修改图例名字，再将边框设置边框为：无，点击【确定】退出：

15、第四步，设置坐标轴，双击坐标轴打开设置对话框，按需设置刻度线标签、轴线和刻度线等要素：

16、添加上侧和右侧坐标轴如下：

17、完成误差棒图效果如下：
