《高频电子线路》 —— 抽头

文章内容来源于【中国大学MOOC 华中科技大学通信（高频）电子线路精品公开课】，此篇文章仅作为笔记分享。

---

目录

抽头

回顾与讨论

抽头/部分接入

信号源的接入

负载的接入

接入系数p

例题

例一

解析

小结

---

抽头

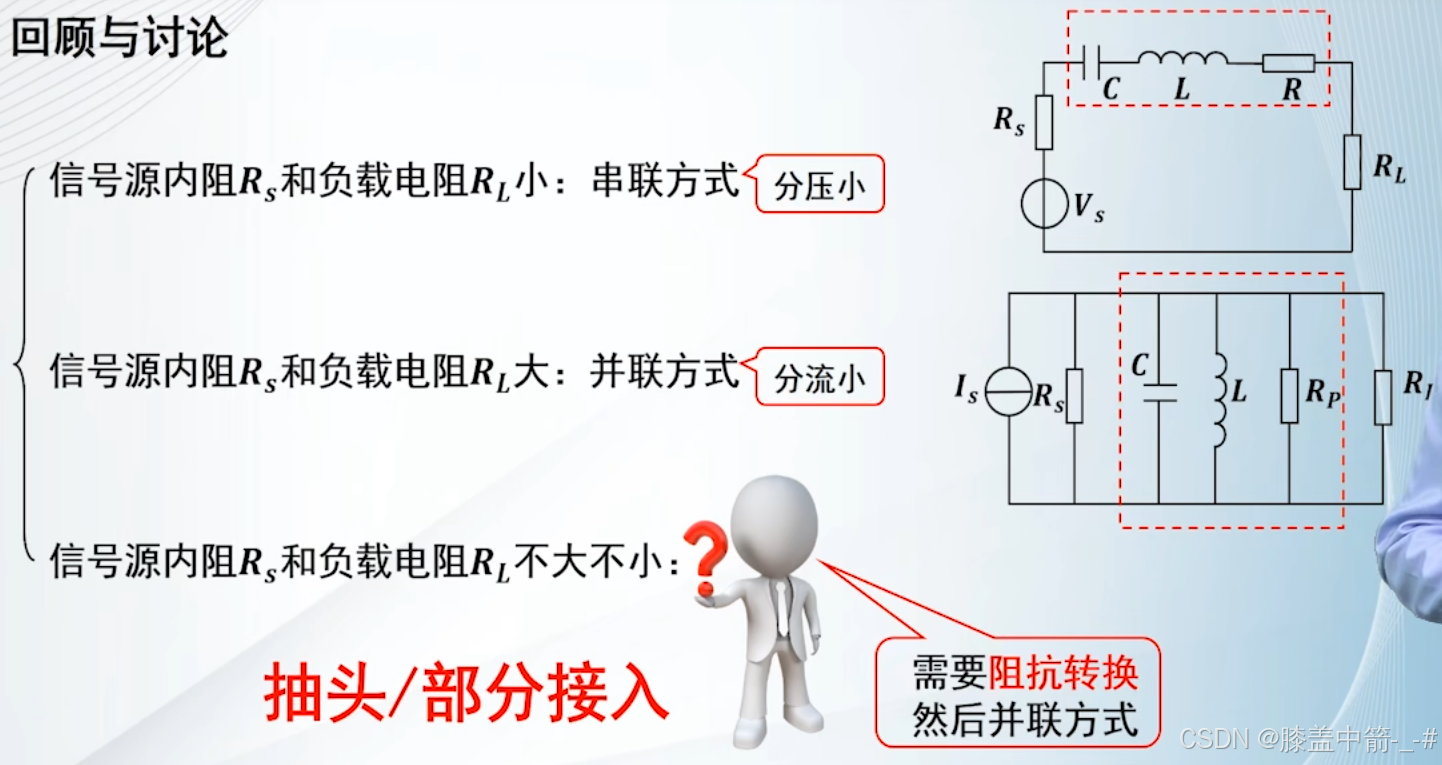

回顾与讨论

• 因为串联和并联谐振电路都要接信号源和负载，当信号源的内阻Rs和负载电阻RL比较小的时候，可以采用串联的方式，因为串联时信号源的内阻和负载电阻分压较小，对串联谐振回路的影响就小。
• 当信号源的内阻和负载电阻比较大的时候，可以采用并联的方式，因为并联时信号源的内阻和负载电阻分流较小，对并联谐振回路的影响就小。
• 当信号源内阻和负载电阻不大不小的时候，可以使用抽头/部分接入的方式进行阻抗转换成为比较大的情况，然后再采用并联的方式。

抽头/部分接入

• 低抽头的电压会小于高抽头的电压，故接入系数p是小于等于1的。
• 低抽头向高抽头转换的时候，我们可以得到高抽头的等效的阻抗为Z'，它们之间的功率相等，就可以计算出转换后的高抽头等效的阻抗Z'与原来低抽头等效的阻抗Z之间的关系。
• 由于p是小于等于1的，所以1 / p^2是大于1的。

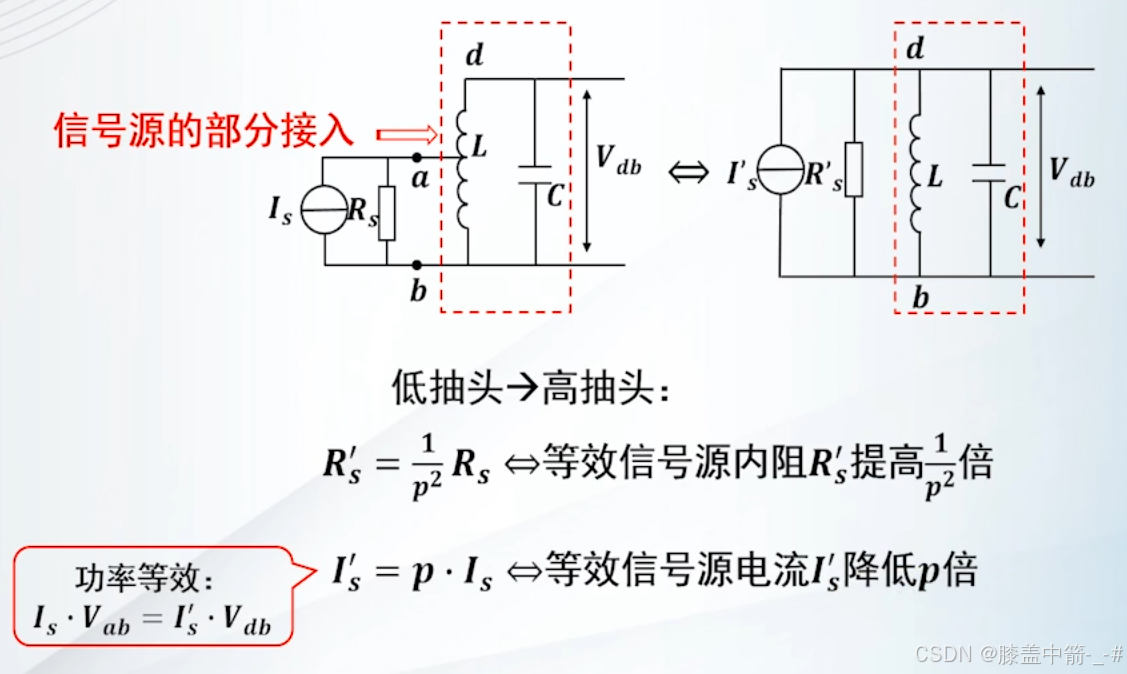

信号源的接入

从左边接一个信号源或者信号源的内阻，从低抽头向高抽头接入。

负载的接入

负载从右端接入，也是从低抽头向高抽头接入。

从低抽头到高抽头，它的阻抗都是提高了1/p^2，所以容抗和负载电阻一样也是提高了的，那么就可以看到它的电容显然就是下降的。

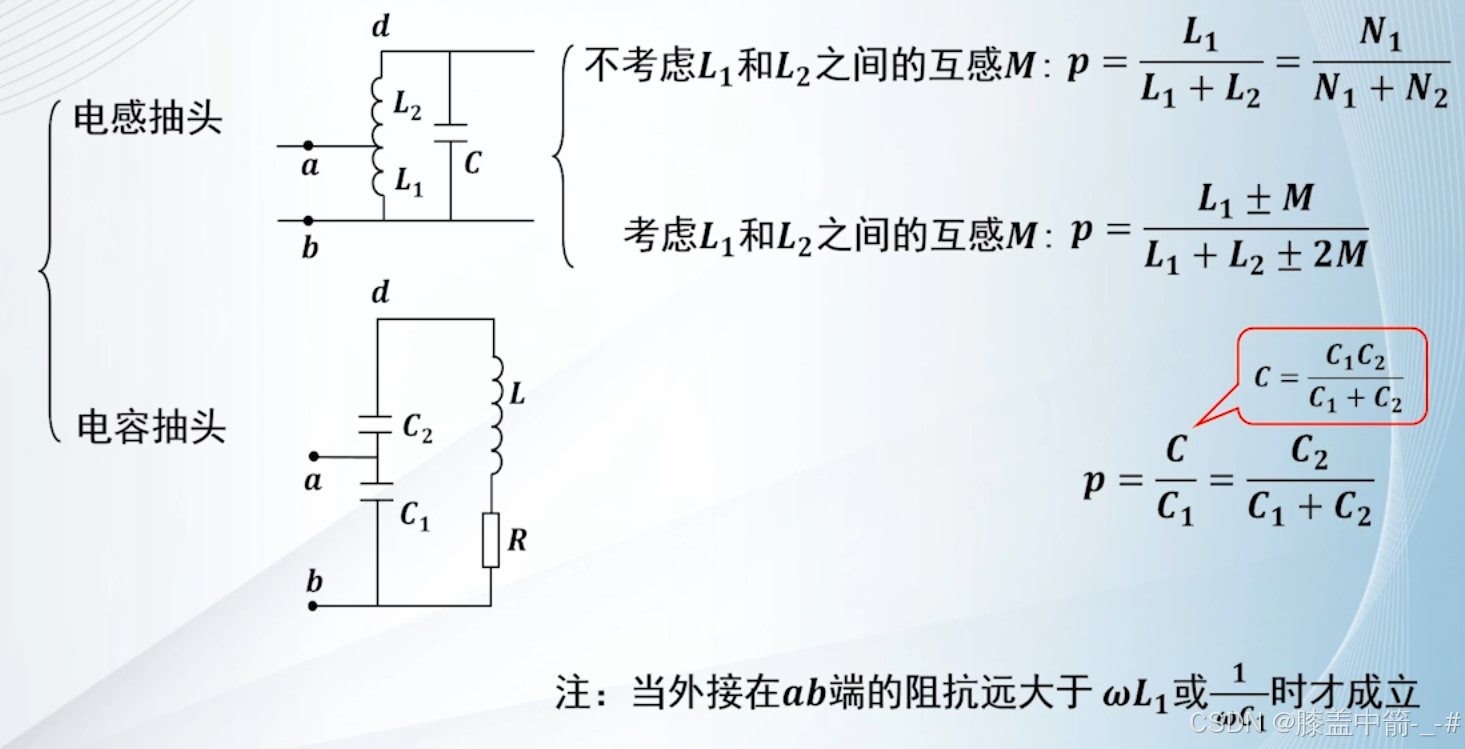

接入系数p

抽头分为电容抽头和电感抽头。对于电感抽头而言，实际上就可以理解为抽头的部分就是整个电感的分压。从分压的角度来说，可以从电感进行分压也可以用电容进行分压，故也存在电容的抽头。

• 为什么当外接ab端的阻抗要远大于电感的阻抗和电容的阻抗呢？
• 1、因为此时ab端电流很小，可以视为开路，那么两端电感上的电流相同，之后才有p=Vab/Vbd=电感匝数比。
• 2、阻抗大才能忽略并联对比例的影响，才能把阻抗比近似为分压。
• 对于电容抽头，这两个电容是串联的形式，总的电容是“积在和上飞”，注意与电感是不同的。

例题

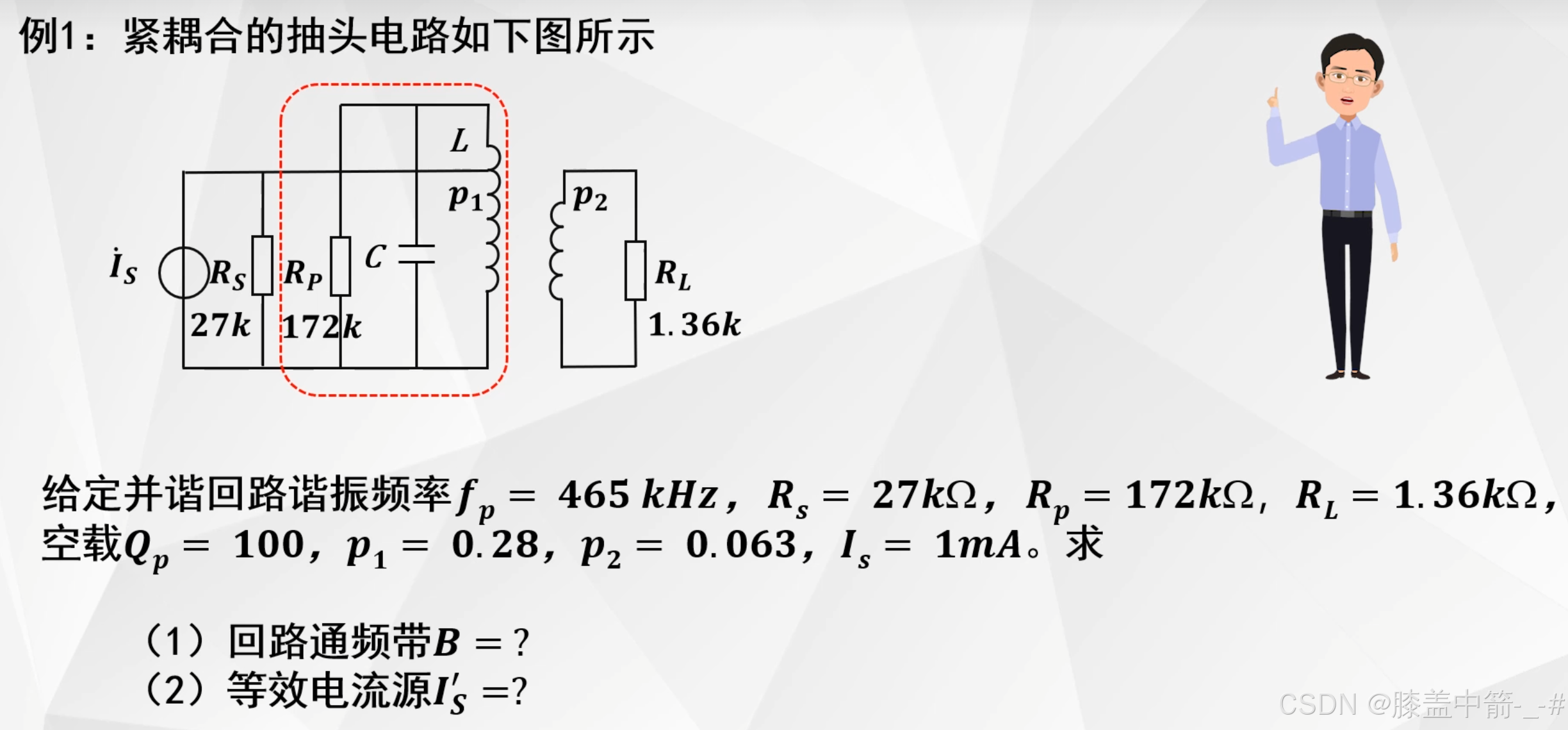

例一

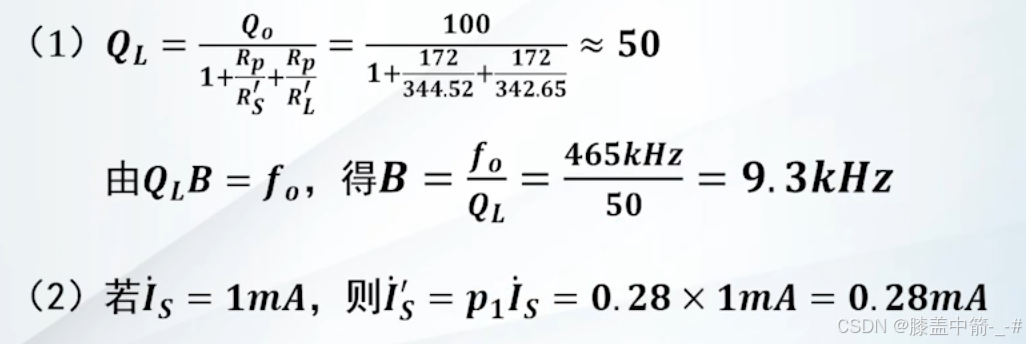

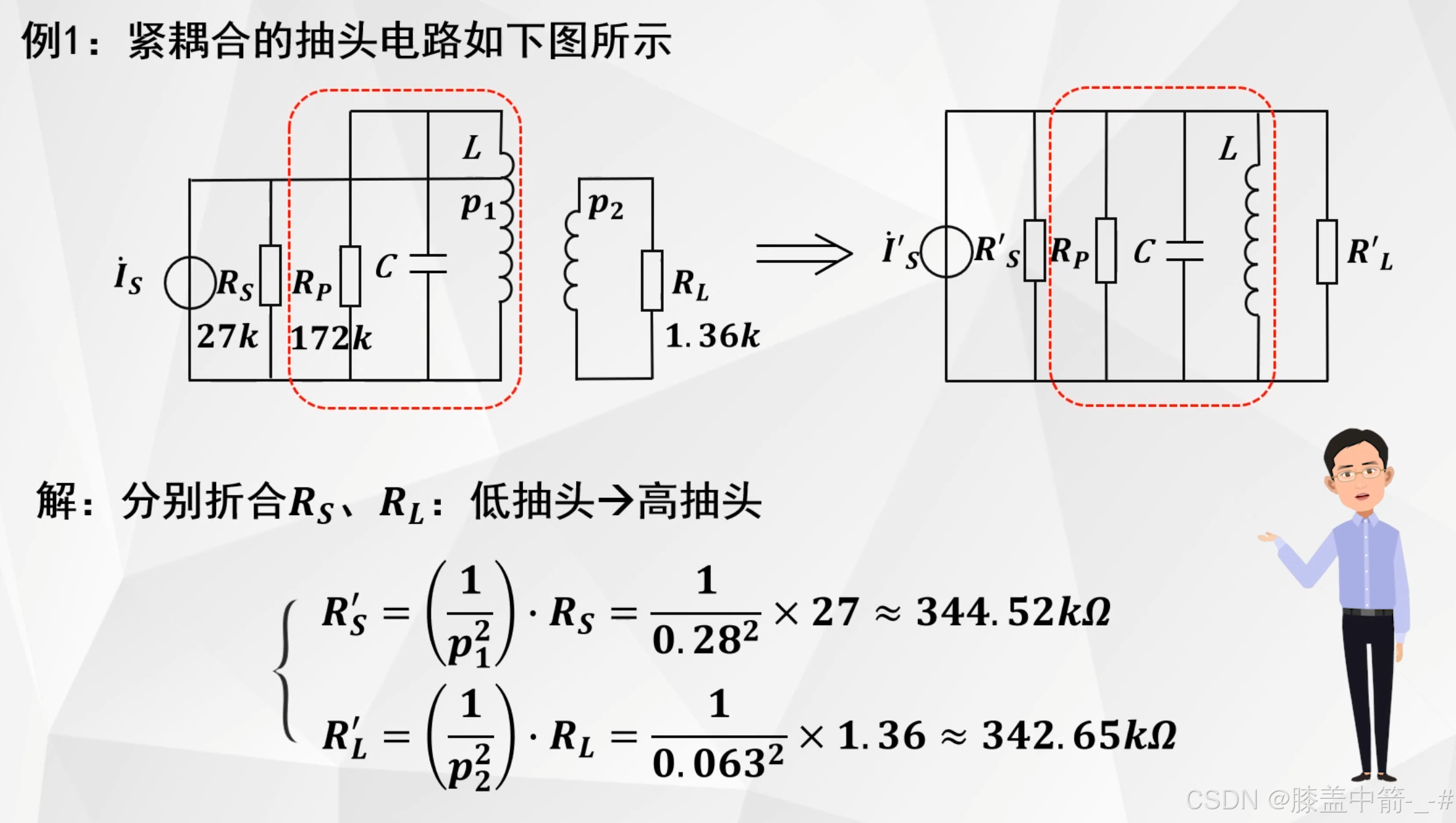

解析

1、求出低抽头向高抽头转换后提高的阻抗。

 2、通过有载时候的Q值和空载时候的Q值，求出有载时候的QL

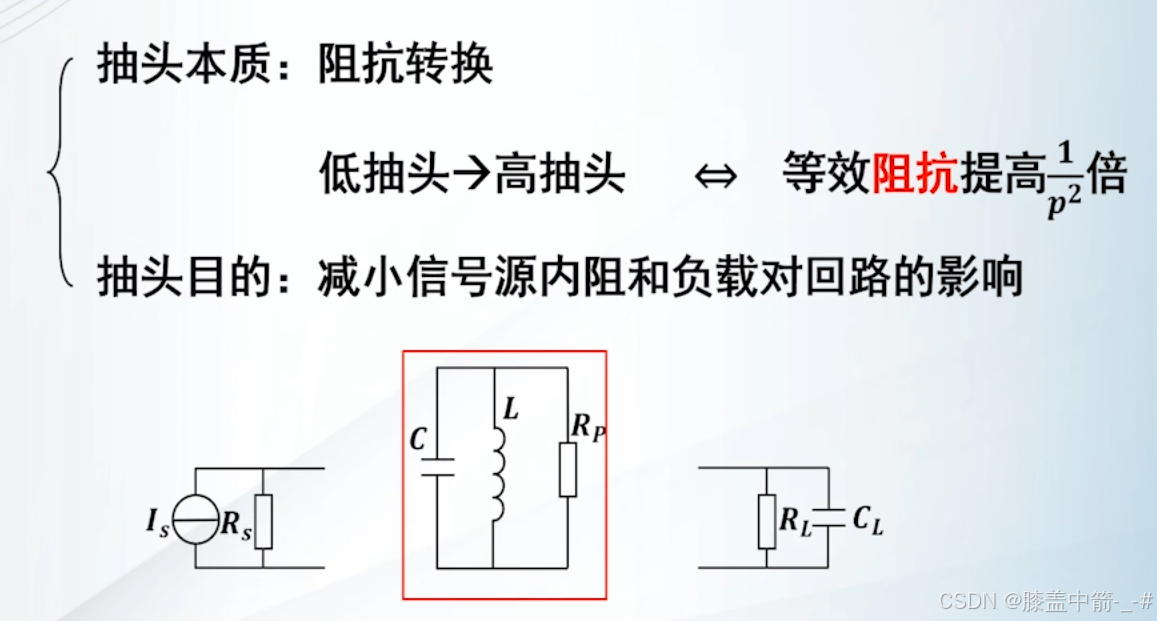

小结
