《高频电子线路》 —— 多级高频谐振小信号放大器

文章内容来源于【中国大学MOOC 华中科技大学通信(高频)电子线路精品公开课】,此篇文章仅作为笔记分享。


目录

多级高频谐振小信号放大器

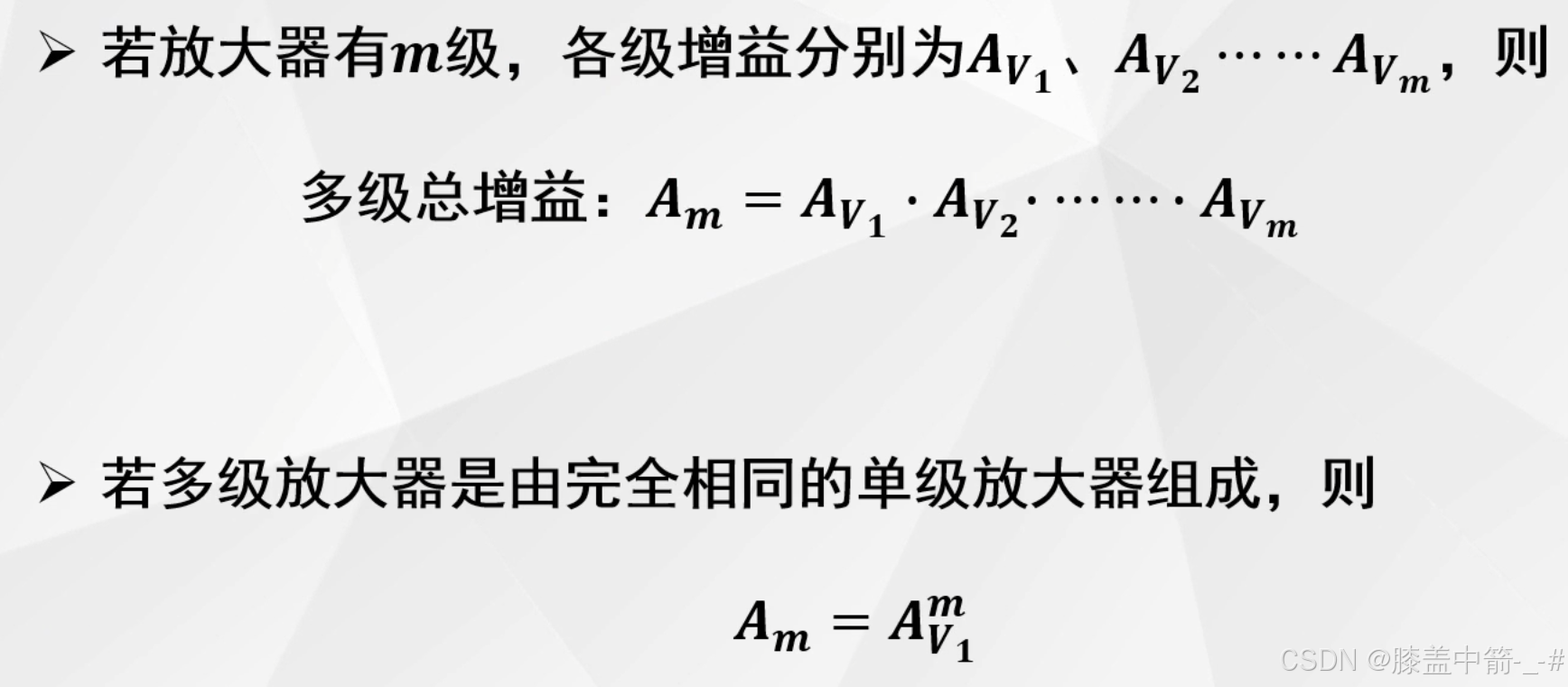

m级高频谐振小信号放大器的增益

m级高频谐振小信号放大器的通频带(2Δf0.7)m

m级高频谐振小信号放大器的选择性(矩形系数)

小结


多级高频谐振小信号放大器

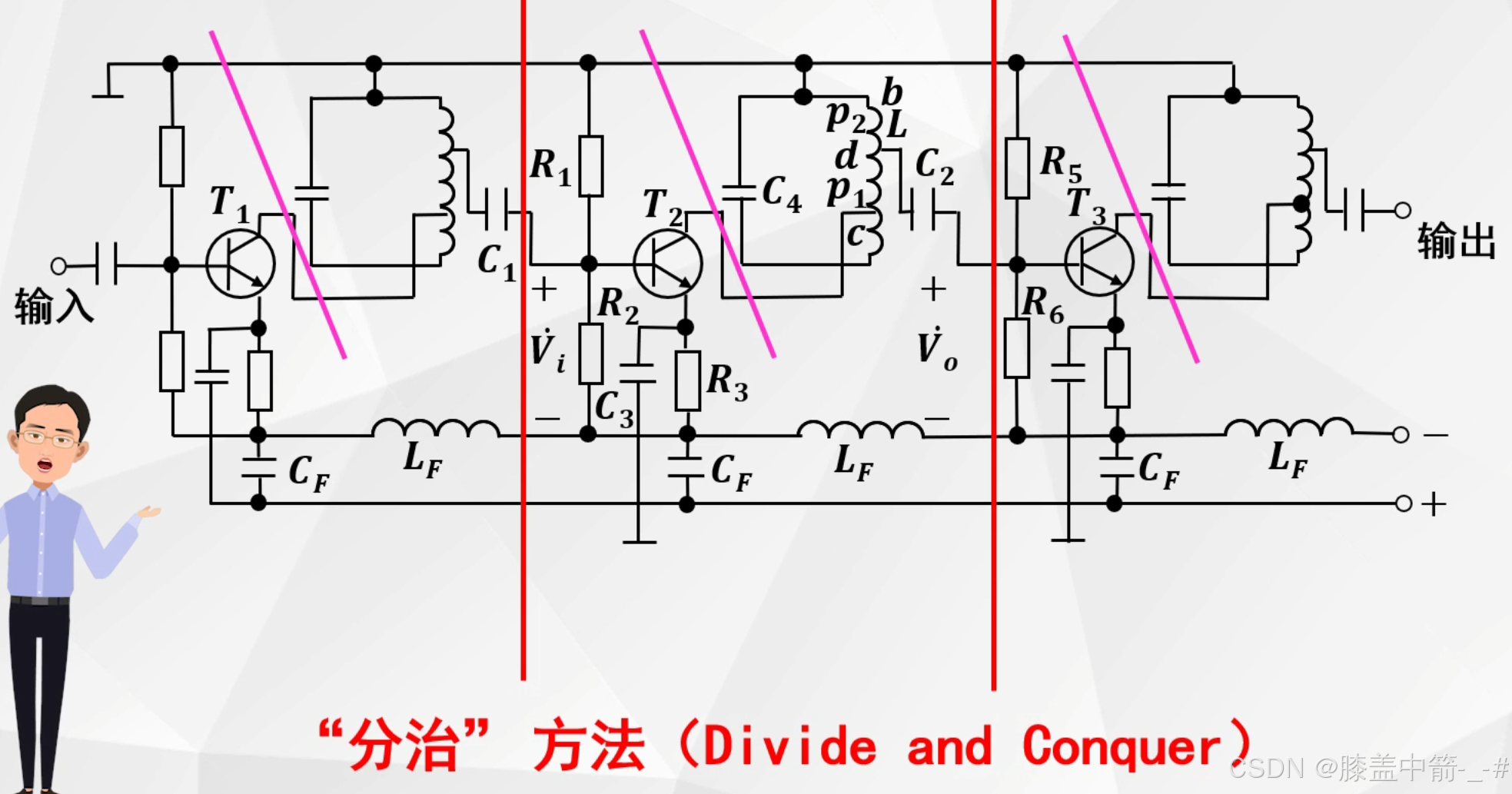

把此三级的电路一级一级地拆分,并且对每一级进一步地拆分,就可以看到每一级就是由放大管和并联谐振回路组成的。

m级高频谐振小信号放大器的增益

m级高频谐振小信号放大器的通频带(2Δf0.7)m

  • 定义是多级的放大倍数,下降到最大值的0.707时候的频率范围。

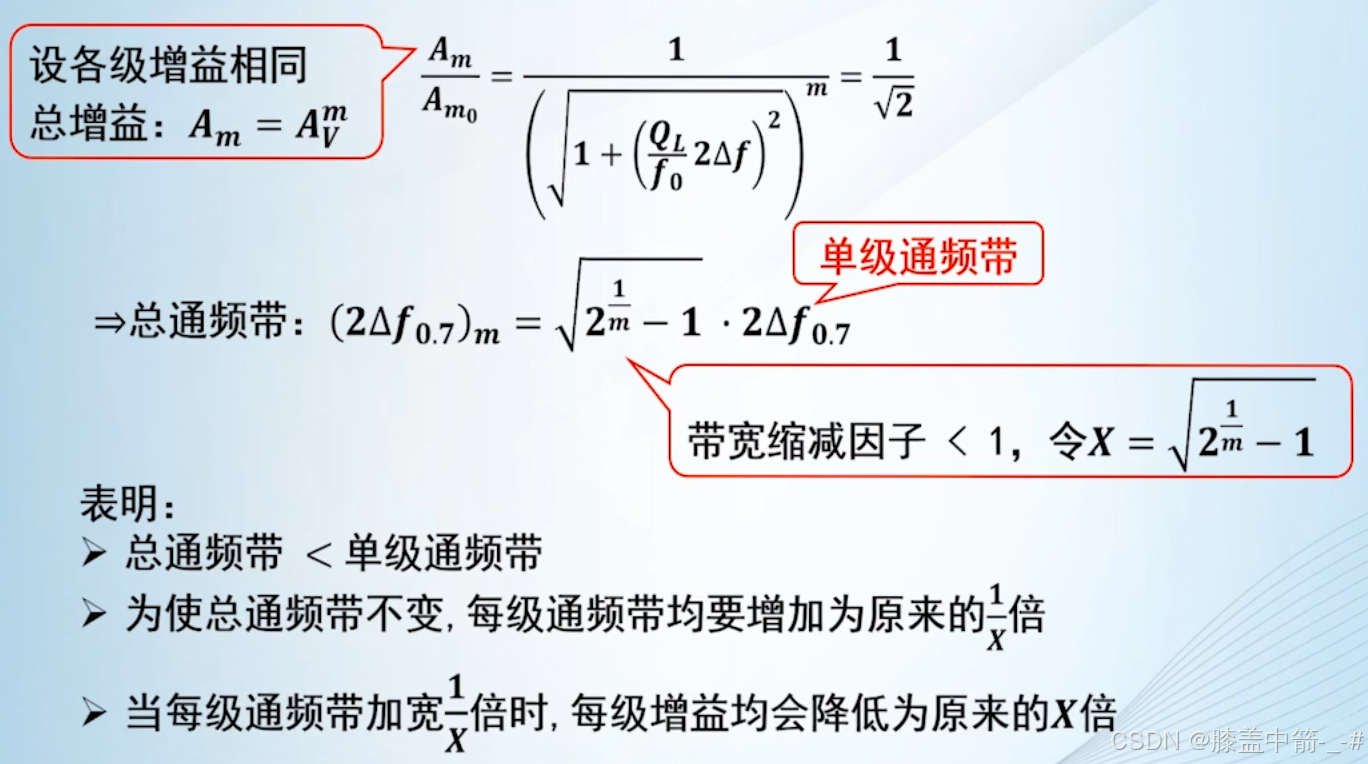

  • 若各级的增益相同,则可以算出总通频带和单级通频带之间的系数关系,这个系数小于一,故称其为带宽缩减因子。

m级高频谐振小信号放大器的选择性(矩形系数)

  • 其定义是,电压增益下降到0.1时候的带宽除以下降到0.7时候的带宽。

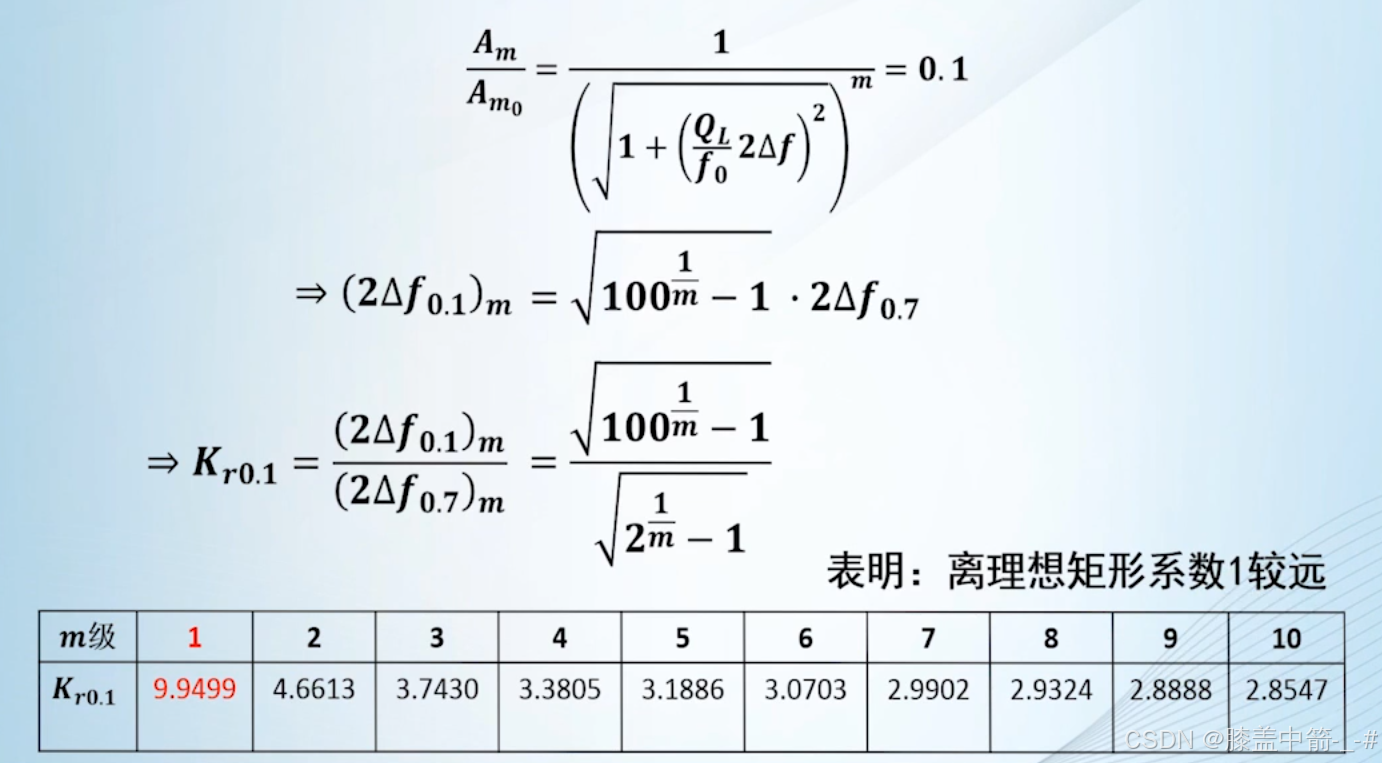

  • 求出电压增益下降到0.1时候的带宽,并求出其与降到0.7时候的带宽的关系,进而得到矩形系数。
  • 即使是到了10级,矩形系数还是远离于1,主要还是因为现在用到的都是单调谐的谐振回路,所以矩形系数较差。
