文章内容来源于【中国大学MOOC 华中科技大学通信（高频）电子线路精品公开课】，此篇文章仅作为笔记分享。

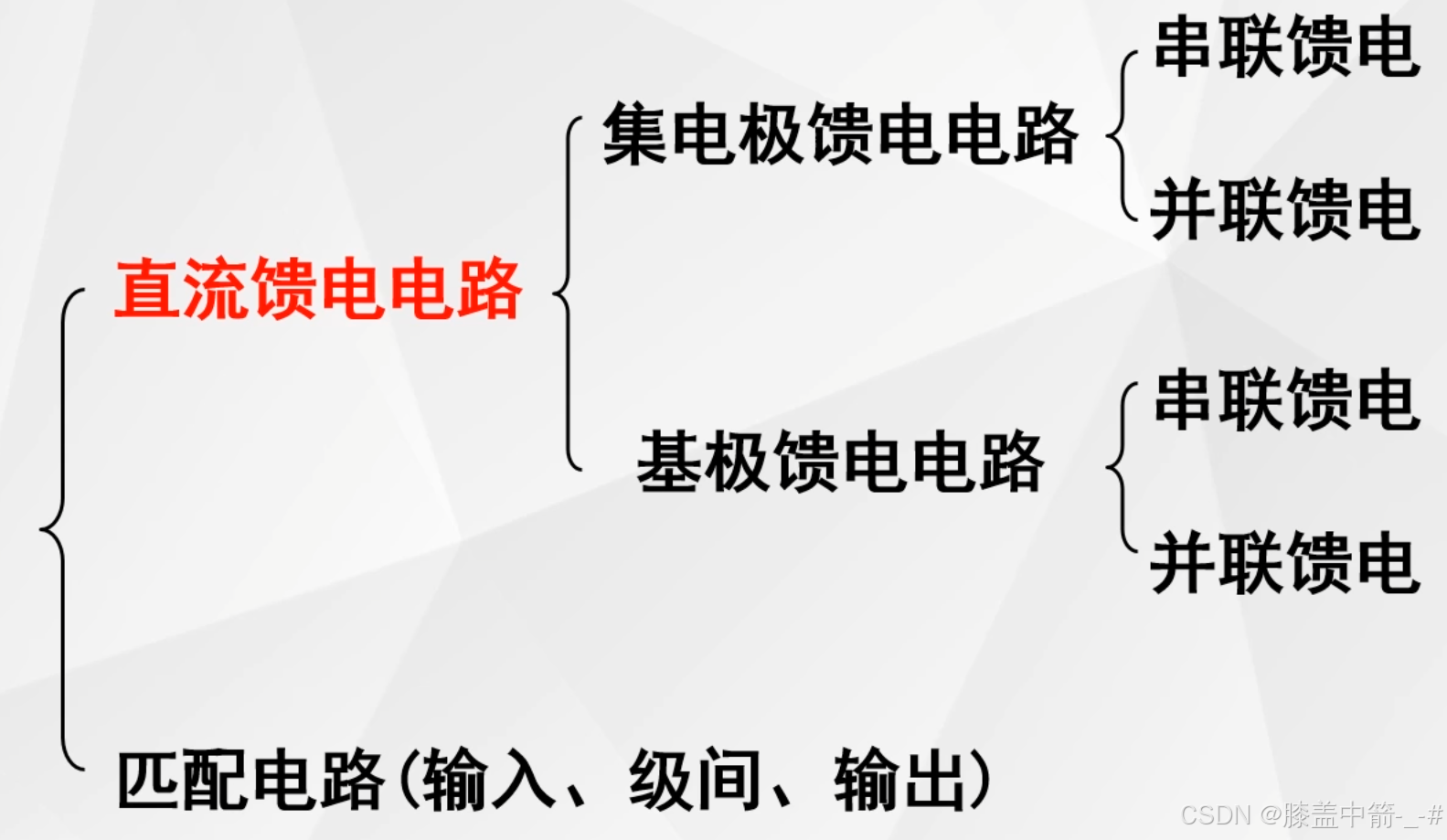

高频谐振功放电路

集电极馈电电路

集电极馈电电路分为串联馈电和并联馈电。

串联馈电电路

Lc是高频扼流线圈，用来阻止高频信号串入电源，也阻止从电源进来的信号串入谐振回路。
C1电容构成交流回路，从谐振回路来的信号需要一个交流回路构成一个回路。

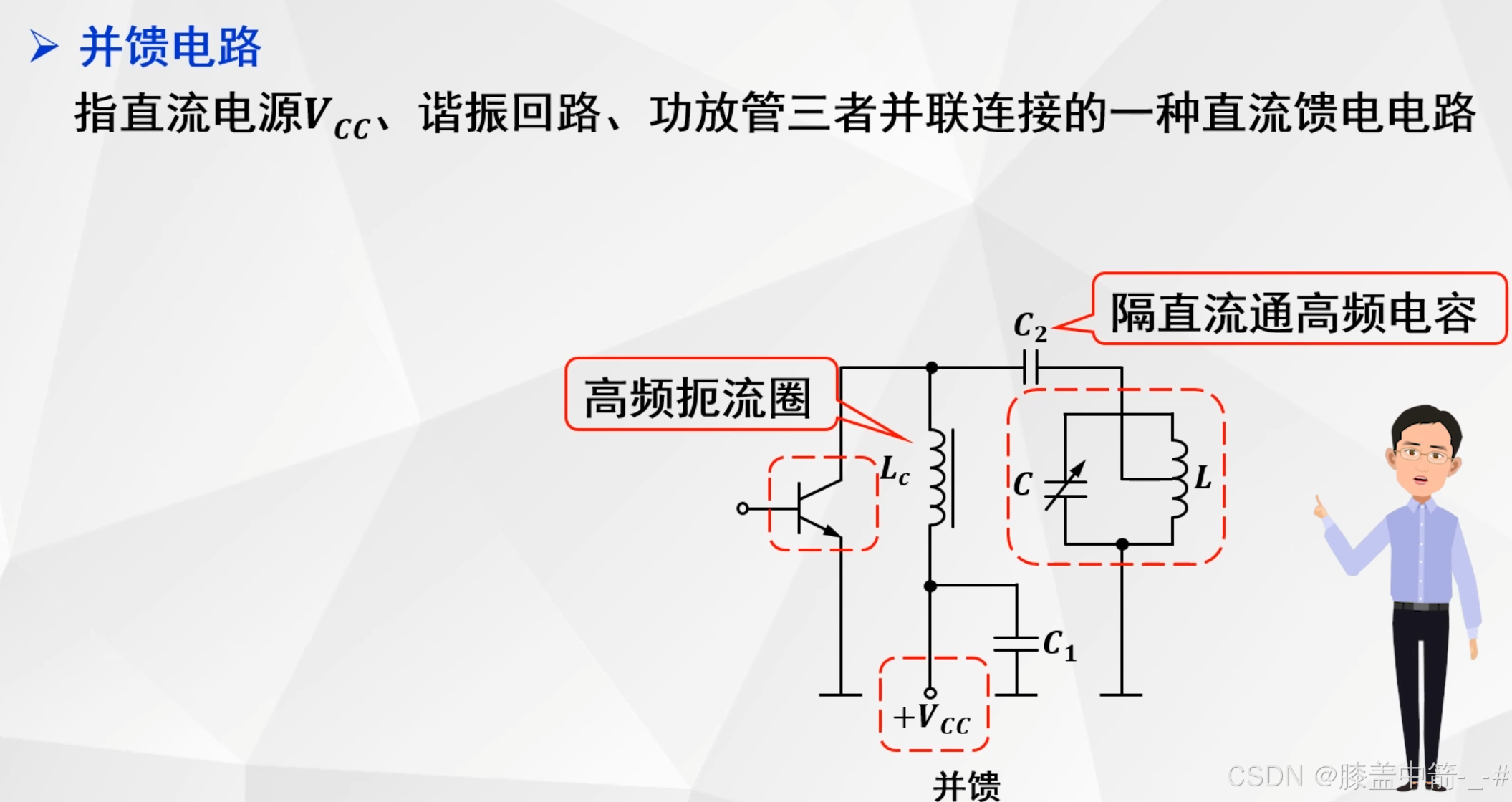

并联馈电电路

Lc是高频扼流线圈，用来阻值高频信号串入电源，也阻止外部的高频信号串入谐振回路。
C2是隔直流通高频电容，构成一个高频信号的回路。

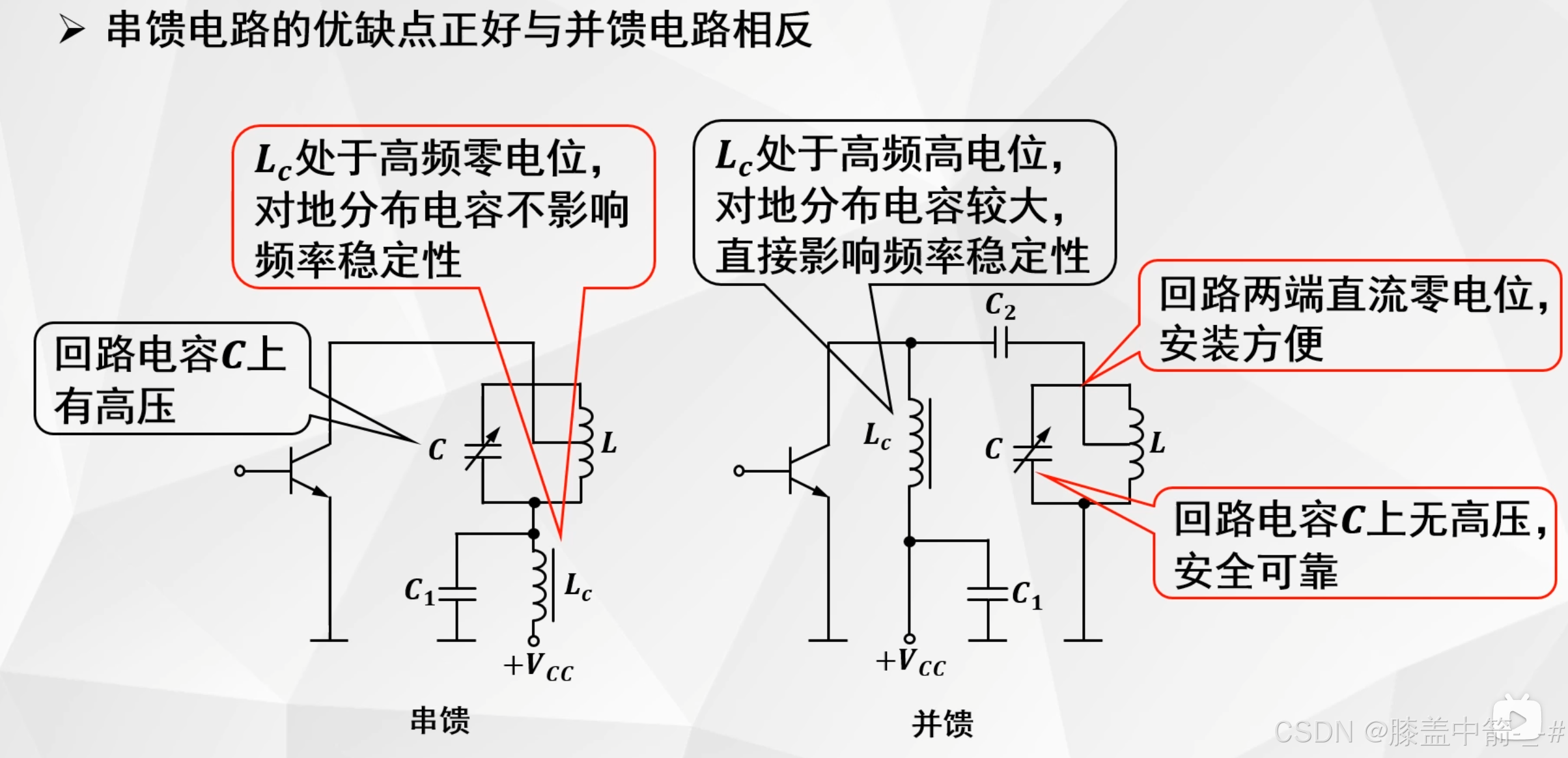

串联馈电和并联馈电相比

并联馈电：
1、优点：由于C2隔直流，所以并联谐振回路两端是处于直流的零电位点，因此回路电容C上面有直流高压，较为安全，对于电容C的耐压就不需考虑太多。
2、缺点：高频扼流线圈Lc处于直流的高电位，其对地分布电容会较大，直接影响频率的稳定性。
串联馈电：
1、优点：高频扼流圈Lc处于高频的零电位，对地分布电容不影响频率的稳定性。由于C1是交流接地，对于交流而言，是处于零电位。因此高频扼流圈Lc对地分布电容不会对频率的稳定性有影响。
2、缺点：直流电源直接加到了并联谐振回路的电容C上，电容C上面就会有直流的高压，没那么安全，所以电容的耐压问题是必须要考虑的。
并联和串联馈电，各有好处，根据需求选择。
对于分布电容，可以参考以下文章：PCB之分布电容&分布电感 & 封装和分布电容和分布电感

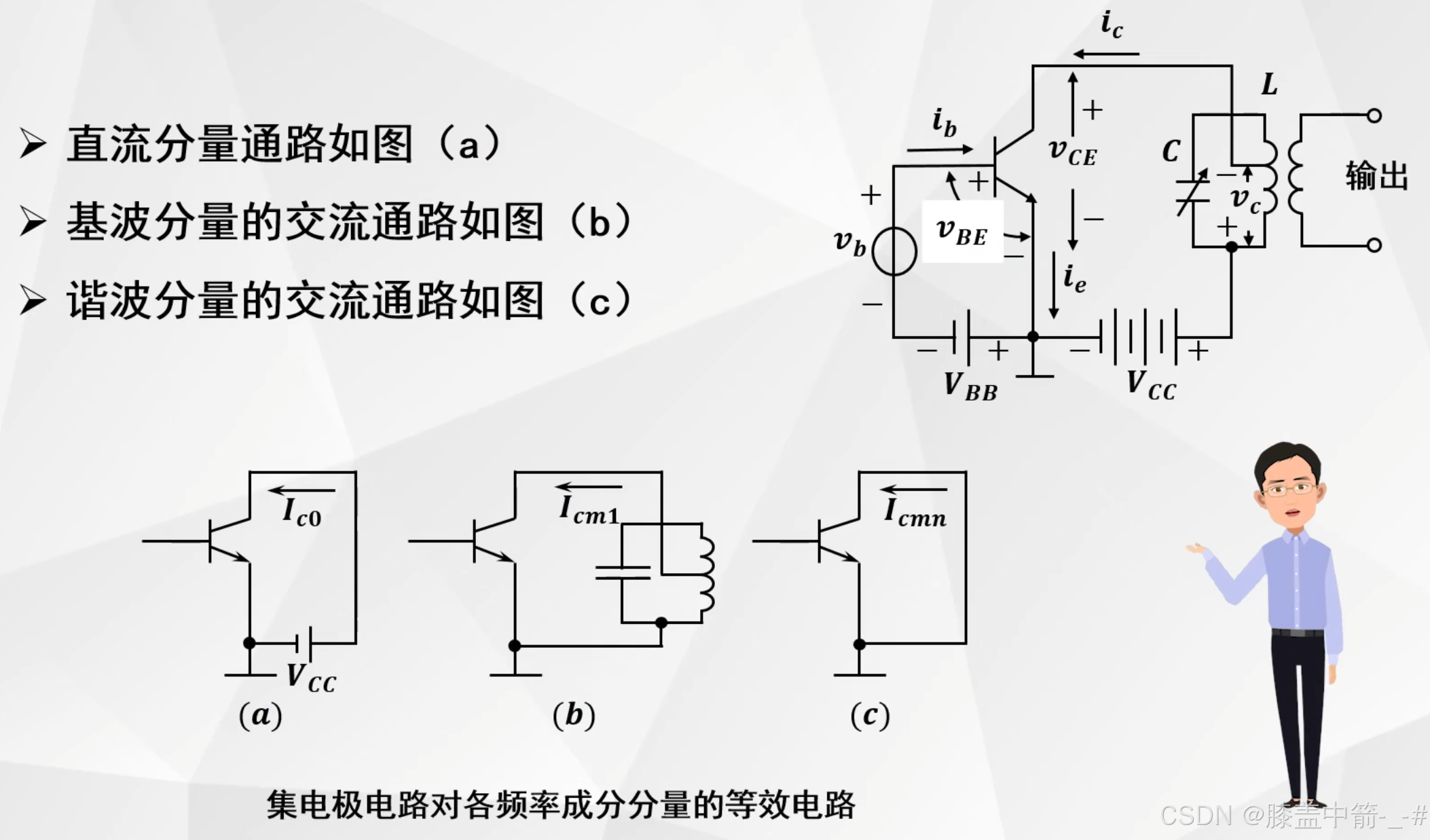

集电极电路对不同频率分量的等效

直流分量 ：
对于直流成分而言，线圈就是一个导线，其等效电路就是一根导线。就是电源在给管子供电来提供静态的工作电压。
基波分量：
并联谐振回路正好处于谐振状态，其等效电路就呈现出并联谐振回路的等效电路。
谐波分量（二次谐波、三次谐波等）：
由于高频谐振功放的并联谐振回路是选出基波的成分，因此对于二次谐波及其以上的高次谐波成分，其谐振阻抗是比较小的。因此对于高次谐波成分，就相当于没有作用，相当于一个导线。
并联谐振回路对不同的频率呈现出不同的等效电路，本质就是因为并联谐振回路本身可以呈现感性，也可以呈现容性，也可以成纯阻性，所以对于不同的频率会有不同的等效电路。

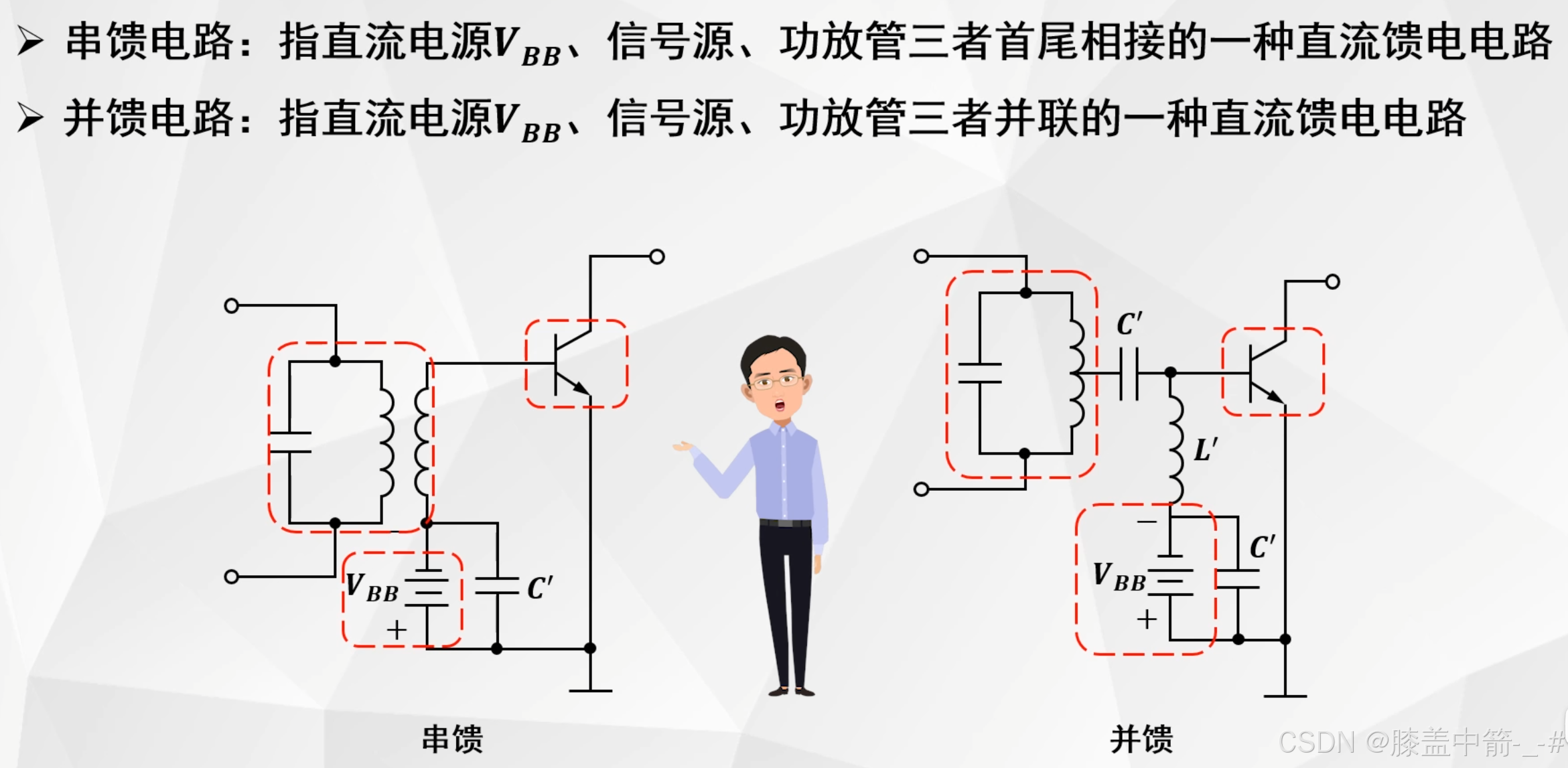

基极馈电电路

高频谐振功放需要基极回路反向偏置，可以使用反向的电源来实现反向偏置。还可以通过所谓的自反偏压来实现反向偏置。

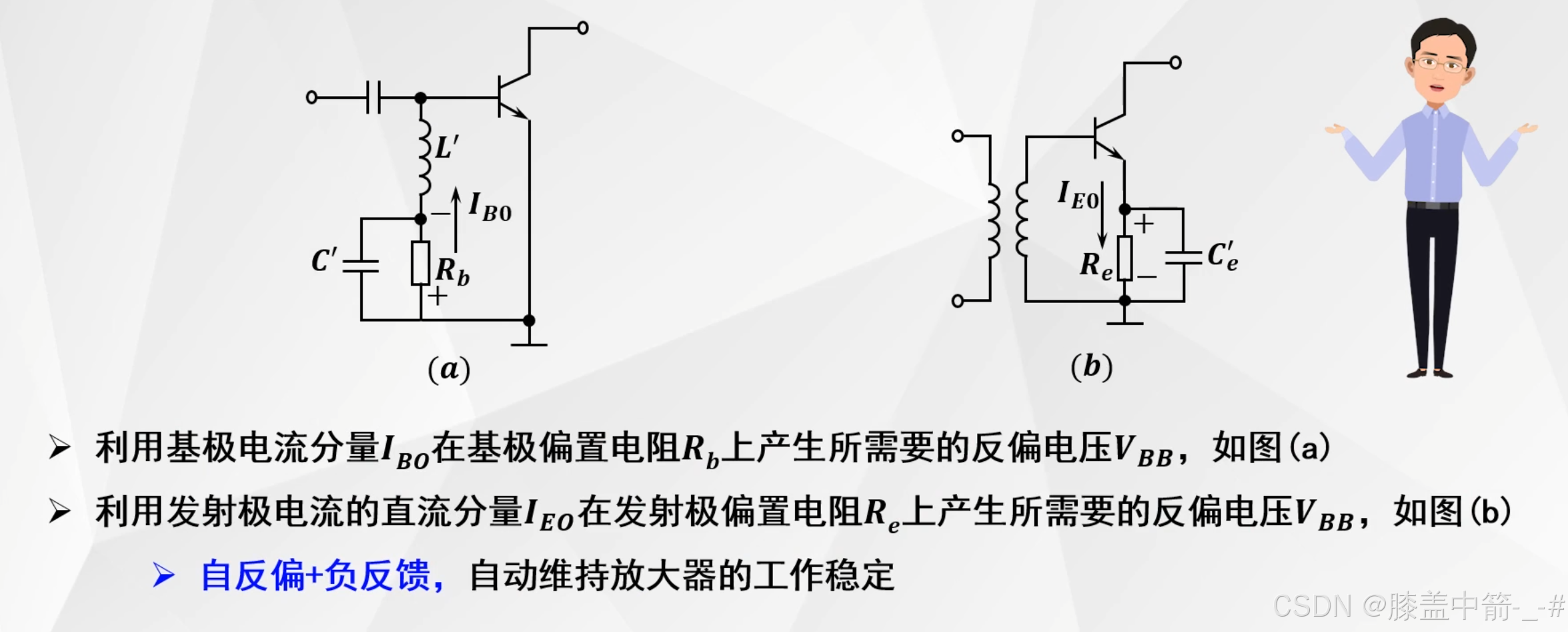

自反偏压

左：可以通过流过基极回路的电阻上面所产生的一个小的电压来作为反向偏压。当基极回路导通以后，就会有一个基极电流Ibo，基极电流Ibo会在电阻Rb上面会产生一个下正上负的电压，这个电压队医基极而言正好就是反向偏置，就是所谓的自反偏压，也可以实现高频谐振功放所要求的反向偏置。
右：还有一种偏置是在发射极上实现的。基极回路导通以后就会有一个发射极电流Ieo，此电流就会在电阻Re上面就会产生一个上正下负的电压，这样的电压对于发射结而言，也是反向偏置的，可以实现高频谐振功放所要求的反向偏置。更重要的是，发射极电阻是跨接与输入和输出回路之间，具有负反馈的作用，因此发射极电阻Re还可以稳定放大器的功能。通过发射极电阻Re，不仅具有自反偏压的功能，还有负反馈稳定的功能。

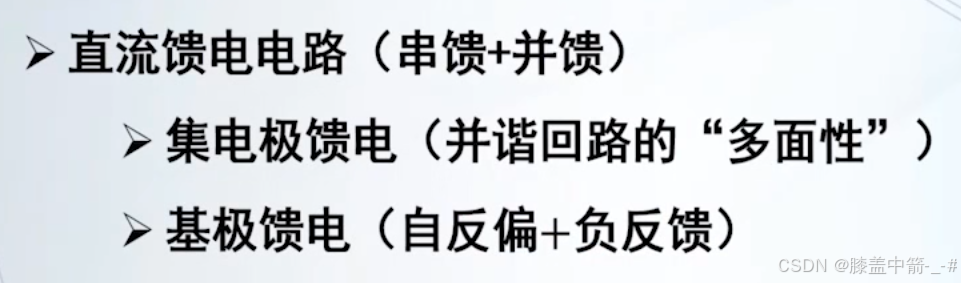

小结

“多面性”：并联谐振回路对不同的频率成分，呈现出不同的等效电路。
对于基极馈电电路而言，不仅可以通过自反偏压实现反向偏置，对于Re而言，不仅能自反偏压，还能负反馈稳定。

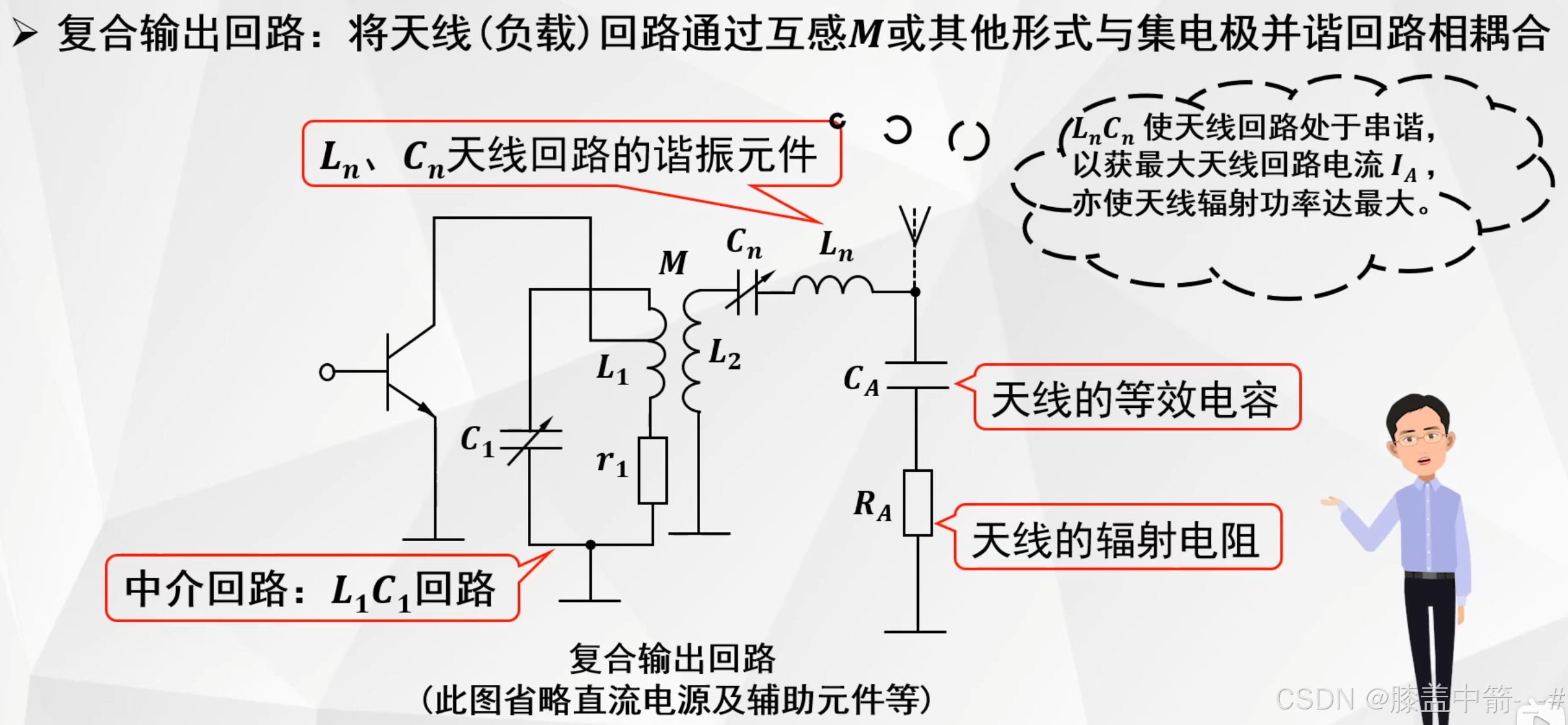

复合输出回路

高频谐振功放能够将信号进行放大，真正要把信号从天线发射出去，还需要考虑天线回路。

由于并联谐振回路在这里相当于一个功放管和天线回路的一个中介，所以也把L1C1的回路称为中介回路。
对于天线而言，有一个等效的辐射电阻RA和等效的电容CA。
Ln和Cn是天线回路的谐振元件，是为了使得天线回路达到串联谐振，使得天线回路的电流最大，从而得到最大的辐射功率。

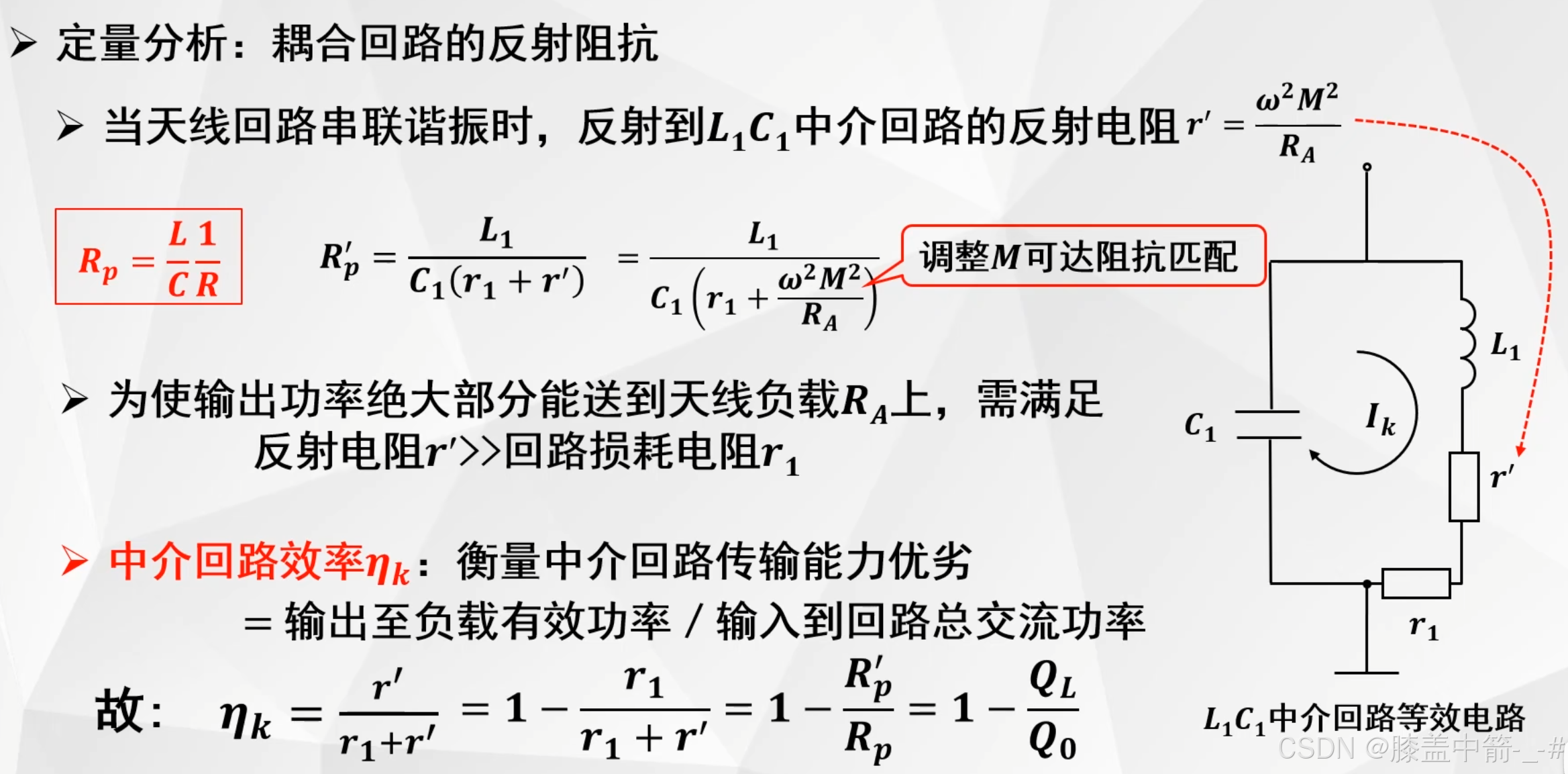

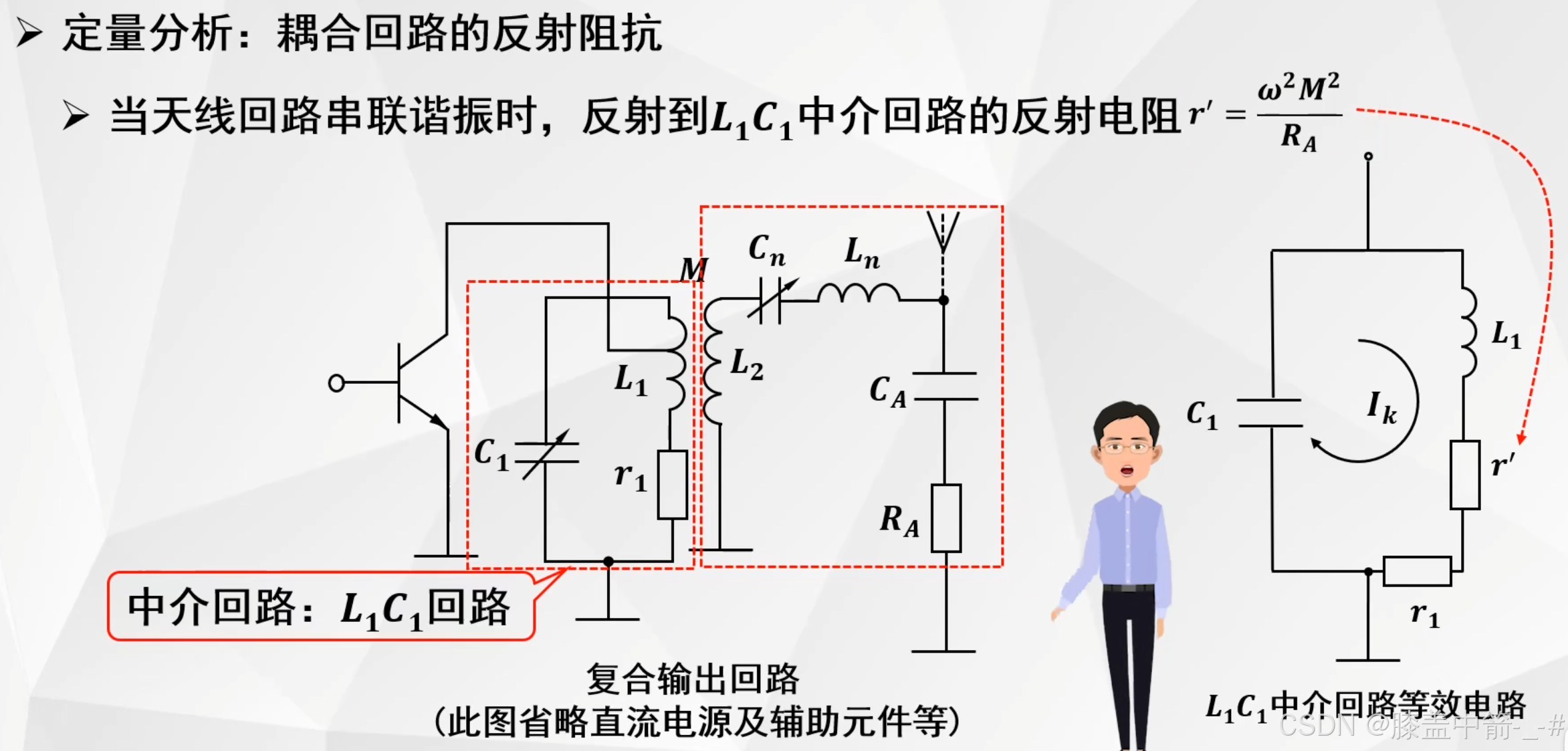

定量分析：耦合回路的反射阻抗

r1：电感L1的损耗电阻
r'：次级回路的反射电阻
由于中介回路和天线回路就是一个耦合回路，在定量分析的时候，就是采用耦合回路的反射阻抗。
将L1C1的等效电路图画出，在初级回路的等效电路图中，r1代表电感L1的损耗电阻，r‘代表次级回路的反射电阻。当天线回路处于串联谐振的时候，就可以求出反射阻抗，正好与天线电阻RA成反比。

将初级等效回路（并联谐振回路）的电阻变为并联的形式。

中介回路效率ηk实际上就等于两个电阻的分压比。当Rp'上电压比较高的时候，也就相当于L1C1上面的信号，更多的传入了次级的天线回路。

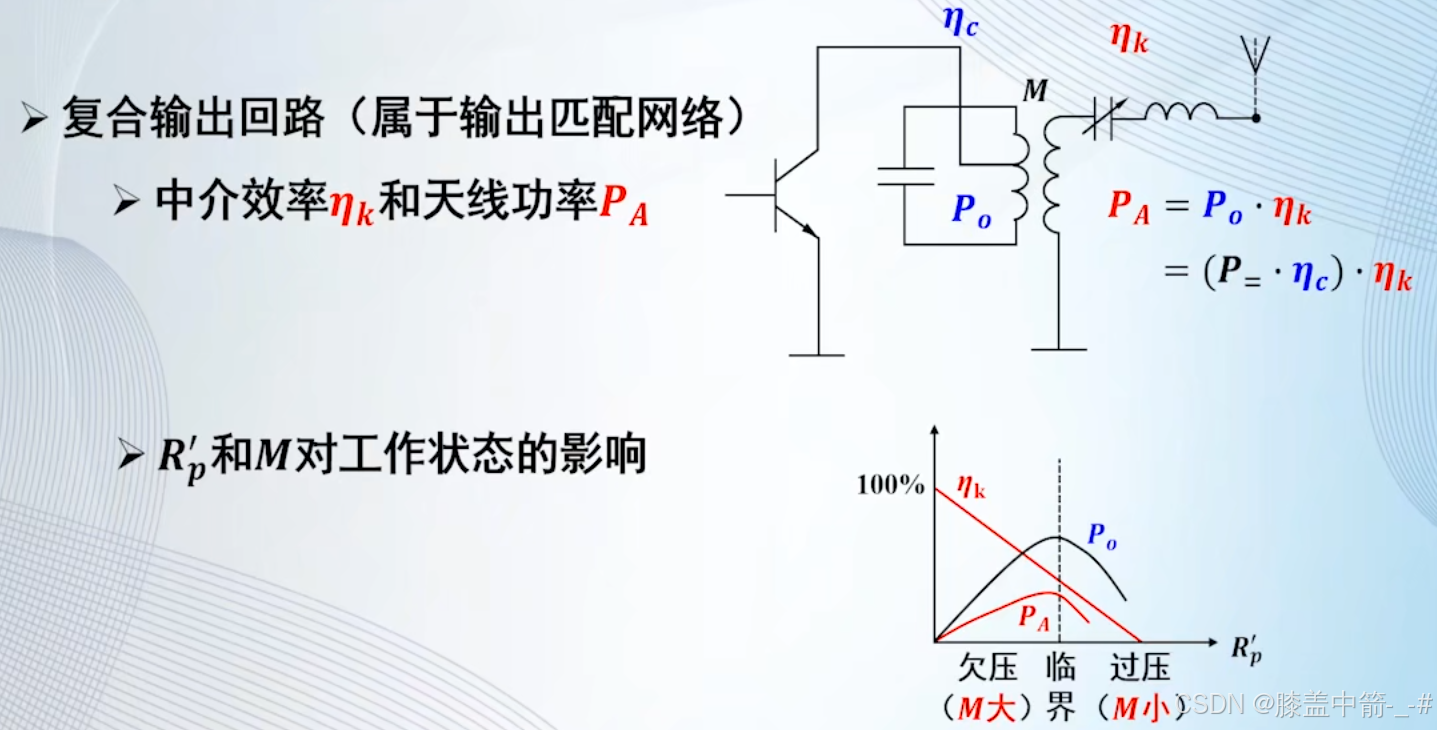

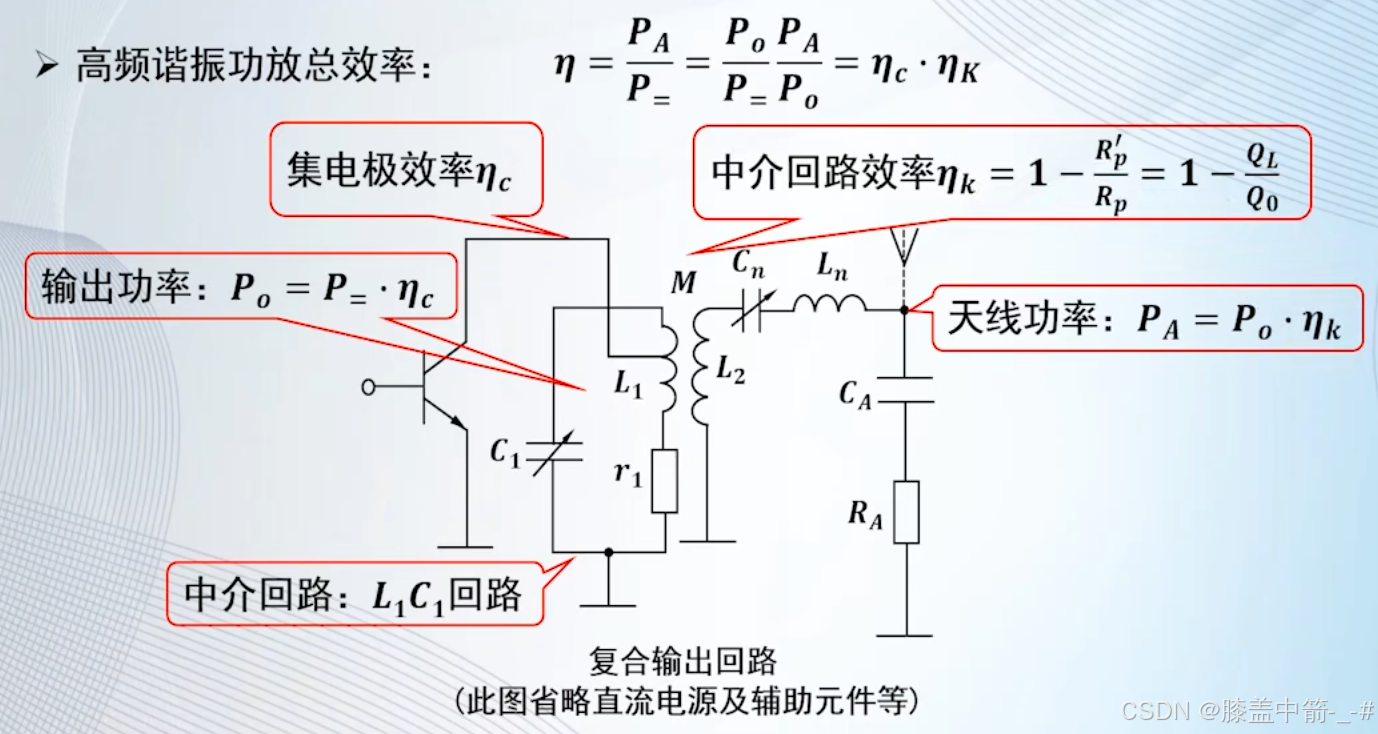

高频谐振功放总效率

中介回路效率ηk与有载Q和空载Q有关系
天线上输出功率就等于输出功率Po乘以中介回路效率ηk
输出功率Po又代表着并联谐振回路的输出功率Po
输出功率Po又等于直流功率P=乘以集电极效率ηc
总的效率实际上就是两个效率相乘（集电极效率ηc*中介回路效率ηk）

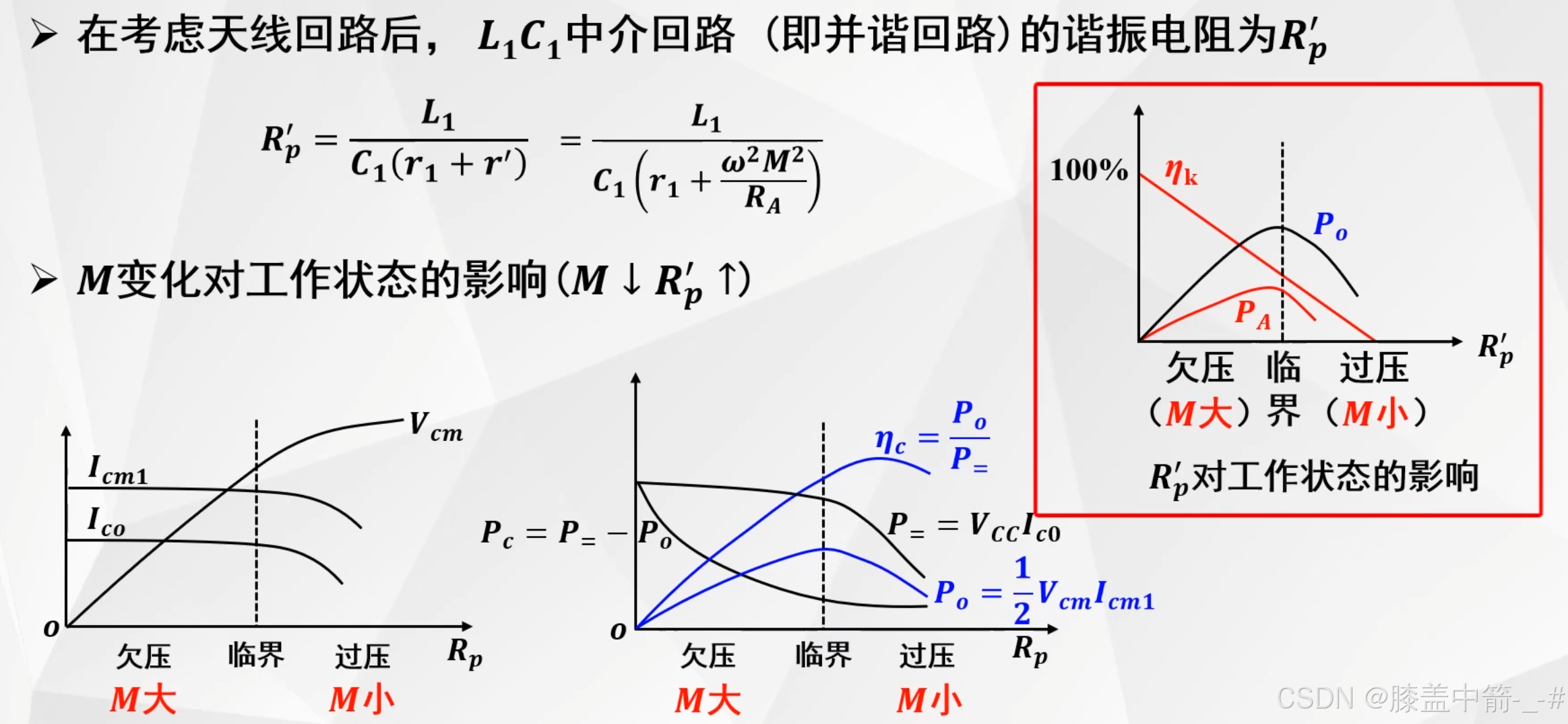

复合输出回路参数VS工作状态

在总的输出回路中，因为考虑了天线回路，因此并联谐振回路的Rp就变为了Rp'。

Rp的变化可以引起高频谐振功放工作状态的改变，考虑天线回路之后的Rp'也会影响到工作状态的变化。其中Rp'还与互感M有关系，因此互感M的变化也会引起工作状态的变化。
由于互感M降低，Rp'上升，所以M对于工作状态的影响正好是与Rp是相反的，就是当Rp比较小的时候，对应着M比较大的时候；反之。
由于复合输出回路中含有天线的输出功率以及中介回路的效率，因此还要给出当Rp变化以及M变化时，对于天线的输出功率和中介回路的效率的影响。右边的图：互感M较大，Rp则比较小，由公式决定的。
