《高频电子线路》 —— 晶体管高频等效电路

文章内容来源于【中国大学MOOC 华中科技大学通信（高频）电子线路精品公开课】，此篇文章仅作为笔记分享。

---

目录

晶体管高频等效电路

晶体管的混合π模型

Y参数并联型等效电路

小结

---

晶体管高频等效电路

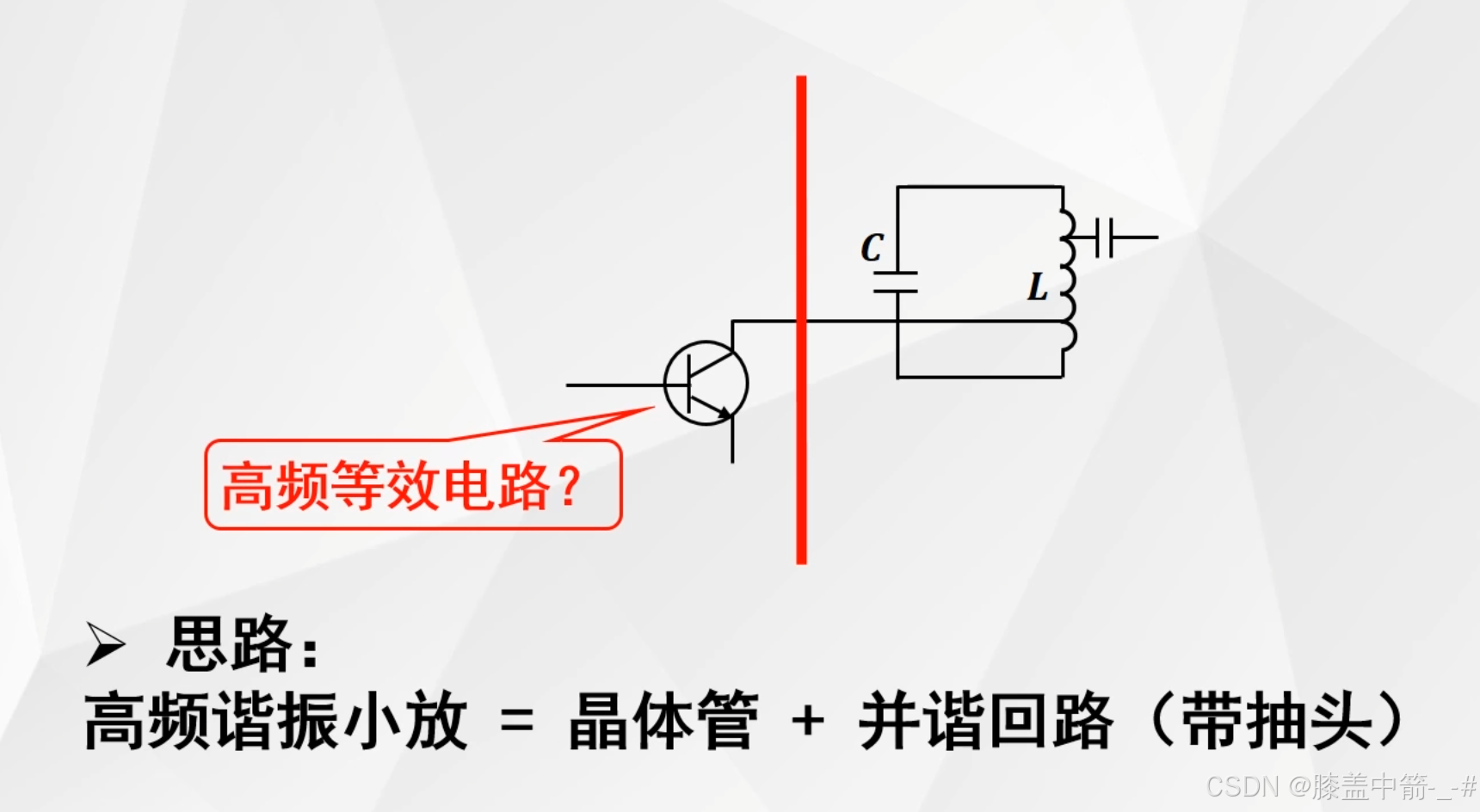

本章内容侧重于高频谐振小信号放大器，通过一分为二的思想，可以拆分为晶体管和并联谐振回路（带抽头）两部分。

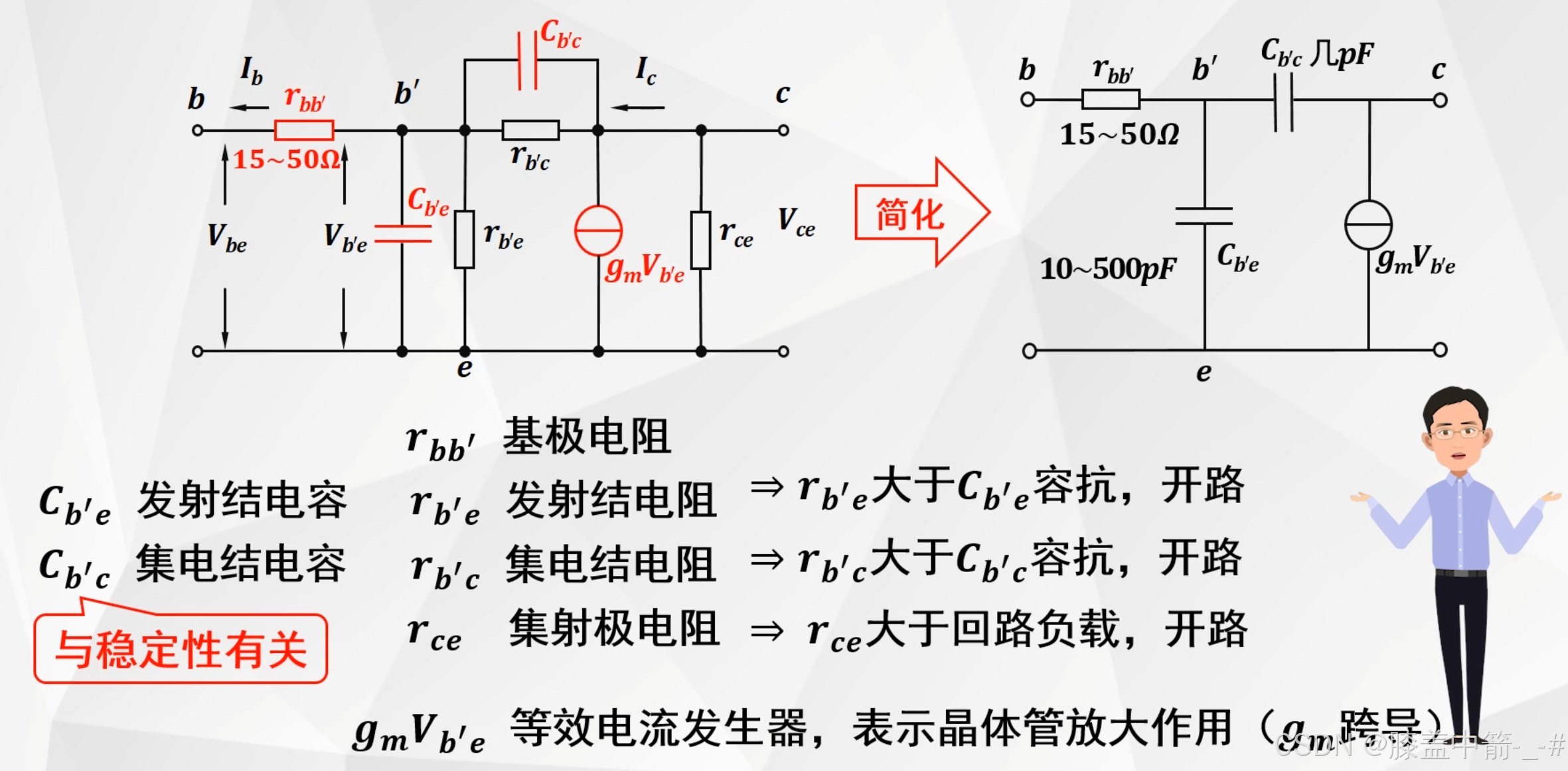

晶体管的混合π模型

注意与模电内混合π模型化简区分：

1. 模电中将Cb'c(Cu)进行了单向化化简成了两个电容，在此处Cb'c并没有变动。
2. 模电中没有将rb'e进行开路处理，在此处我认为可能是处于高频条件下，极间电容Cb'e(Cπ)的容抗变得较小，相对于rb'e来说rb'e>>XCb'e(容抗)，所以此处将rb'e进行了开路处理。

---

• 经过以上电阻的开路以后，得到了简化的混合π等效电路。
• 电路中比较关键的就是集电结电容，跨接于输入和输出两端，有可能造成输出对输入的反馈而形成自激，造成不稳定。
• 其次就是电源的放大，因为它是一个放大管。

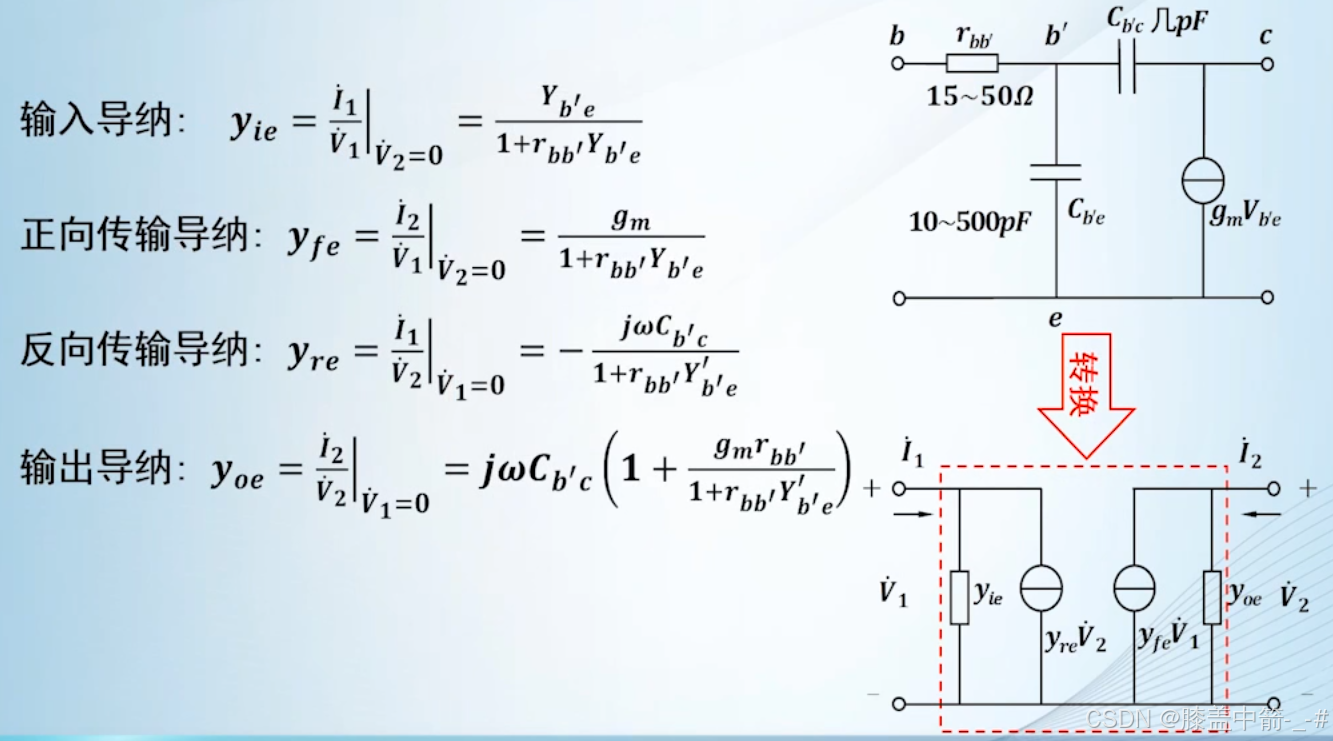

Y参数并联型等效电路

直接把简化的混合π电路与并联谐振回路连在一起并不便于计算，故需要将简化的混合π等效电路换成外参数的等效电路，也是呈现出一个并联的形式（Y参数等效模型）。把这个并联的形式再与并联谐振回路合并的时候，就会便于计算。

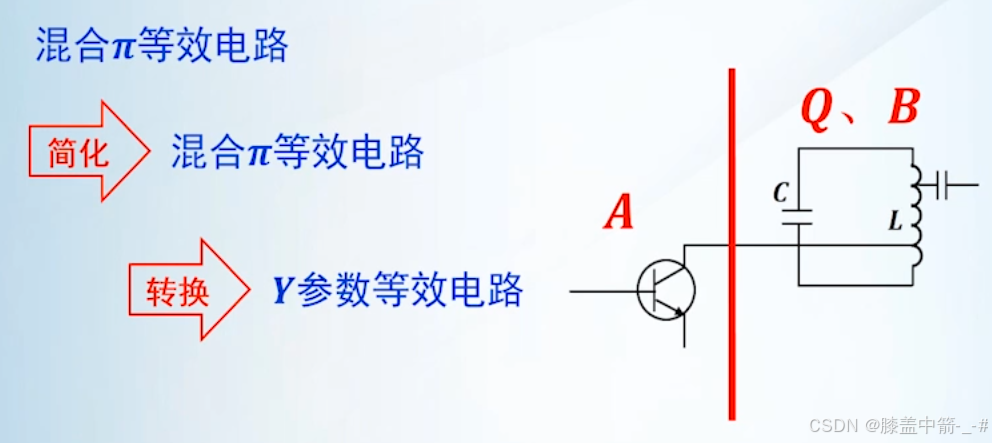

小结
