文章内容来源于【中国大学MOOC 华中科技大学通信（高频）电子线路精品公开课】，此篇文章仅作为笔记分享。

混频

混频和调幅和检波的本质都是一样的，都是频谱搬移。就是利用非线性器件进行频率的转换。混频处于高频谐振小放和中放之间，实际上就是将高频转换为中频。

fs：输入高频载波的频率
f0：本地振荡信号的频率
fi：中频载波的频率

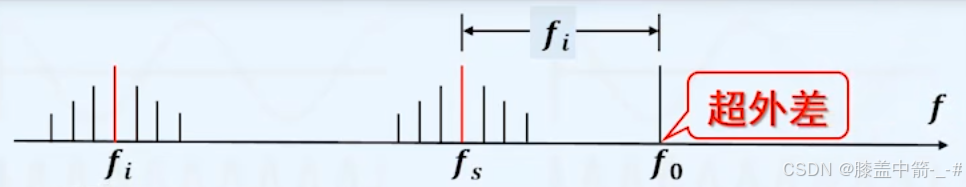

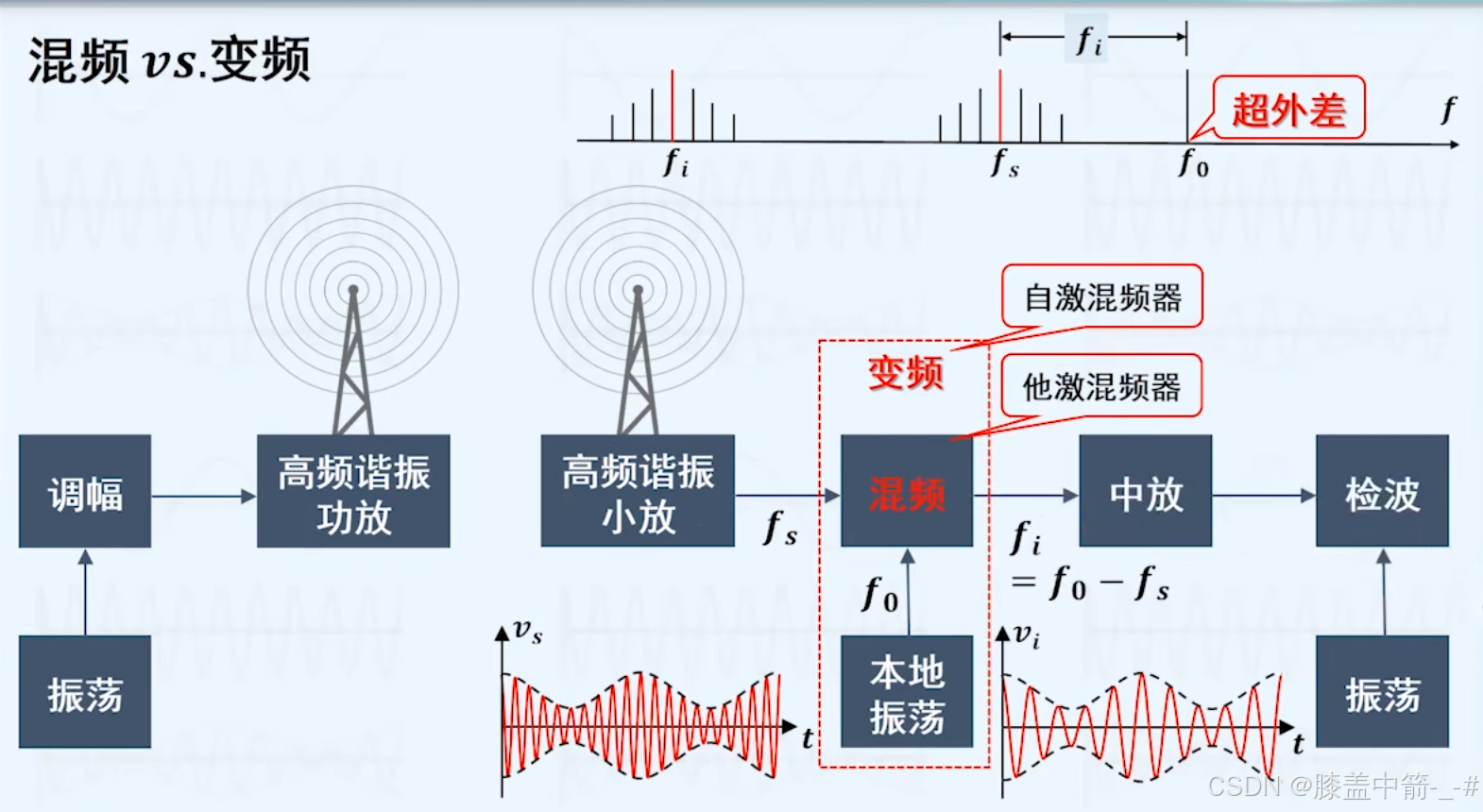

频域

输入高频载波的频率为fs，本地振荡信号的频率为f0。采用超外差的方式，即本地震荡信号的频率f0大于输入高频载波的频率fs，其间正好相差中频fi。
经过混频之后取其差频，也就是f0-fs，就得到fi。这就是混频在频谱上的过程，降低高频的信号变为中频的信号。

时域

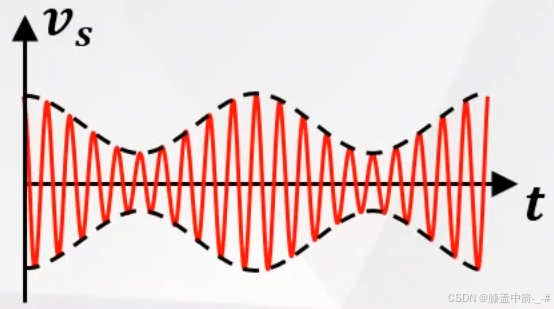

输入的信号是一个普通调幅信号，里面的载波频率为fs，包络线代表着调制信号。

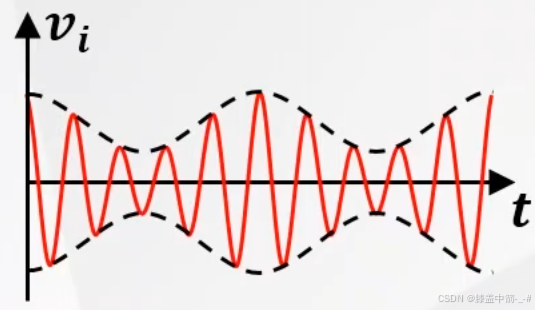

经过混频以后，包络线没有改变，变化的是载波频率，载波频率经过混频以后，就从高频fs变为了中频fi，这就是时域的角度看混频。

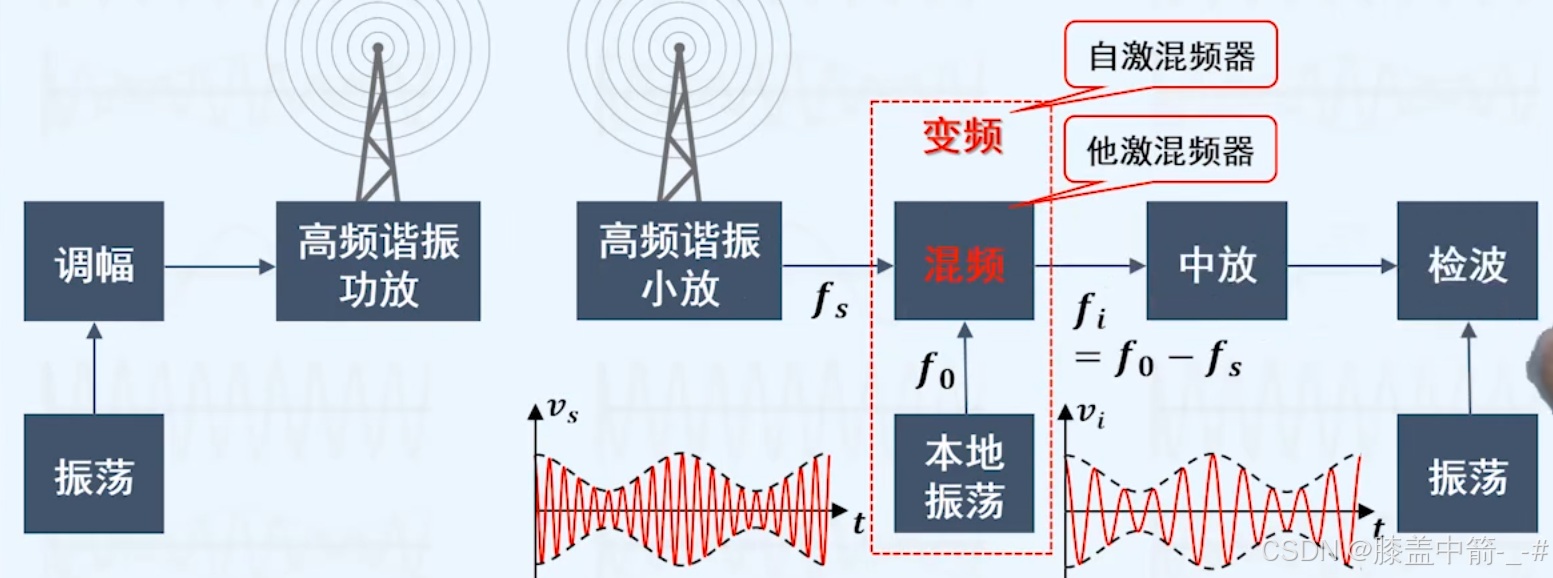

混频VS变频

对于混频的频率转换，还有一个概念叫作叫作变频，它们的功能实际上是一样的，只不过谈到变频的时候，变频还包括了振荡器。故变频就是将混频和振荡合二为一。
对于变频而言，可以理解为是自激混频器，对于混频而言，可以认为是他激混频器。

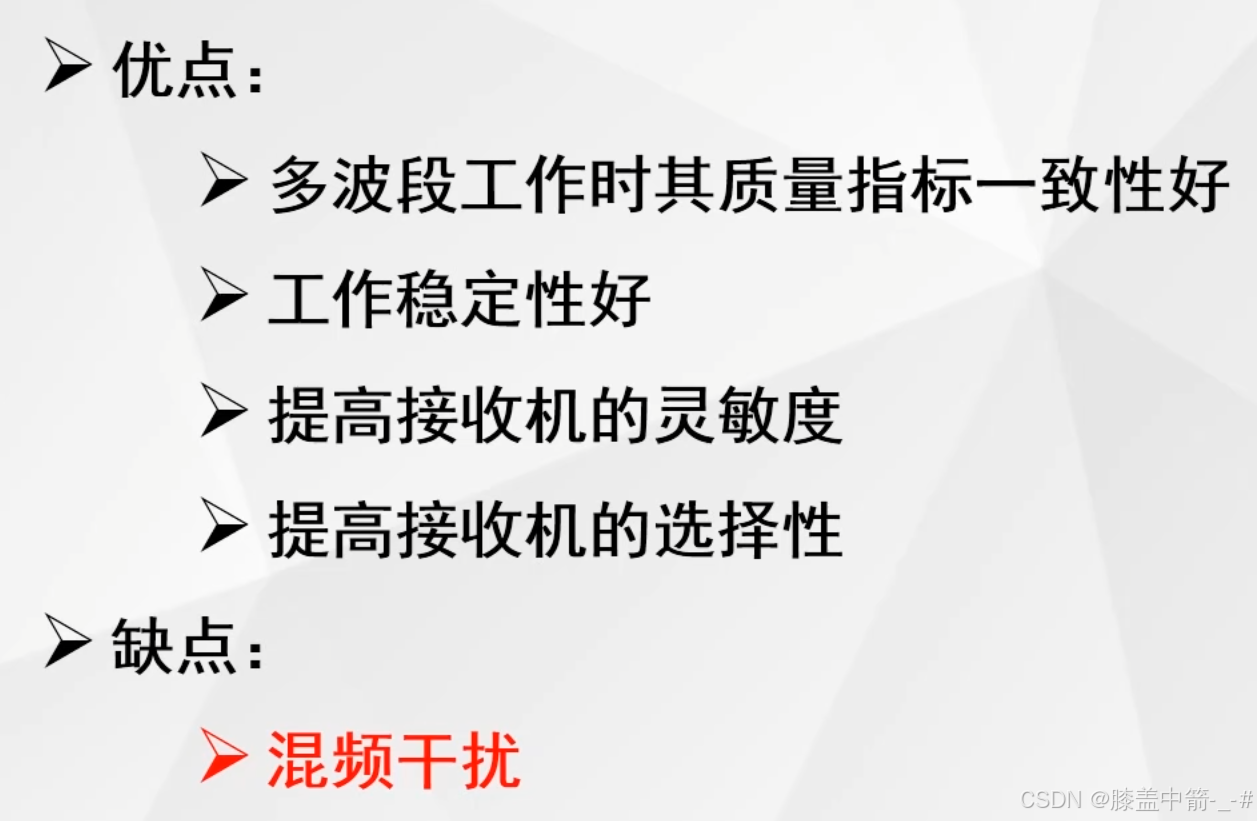

混频优缺点

混频的优点常常体现在超外差的工作方式上，利用混频，将多波段的不同频率转换为固定的中放频率，利用固定的中放进行统一的放大，使其质量指标一致性好。
由于中放负责具体的增益，而高频谐振小放的增益可以不用很大，因此也提高了工作稳定性。

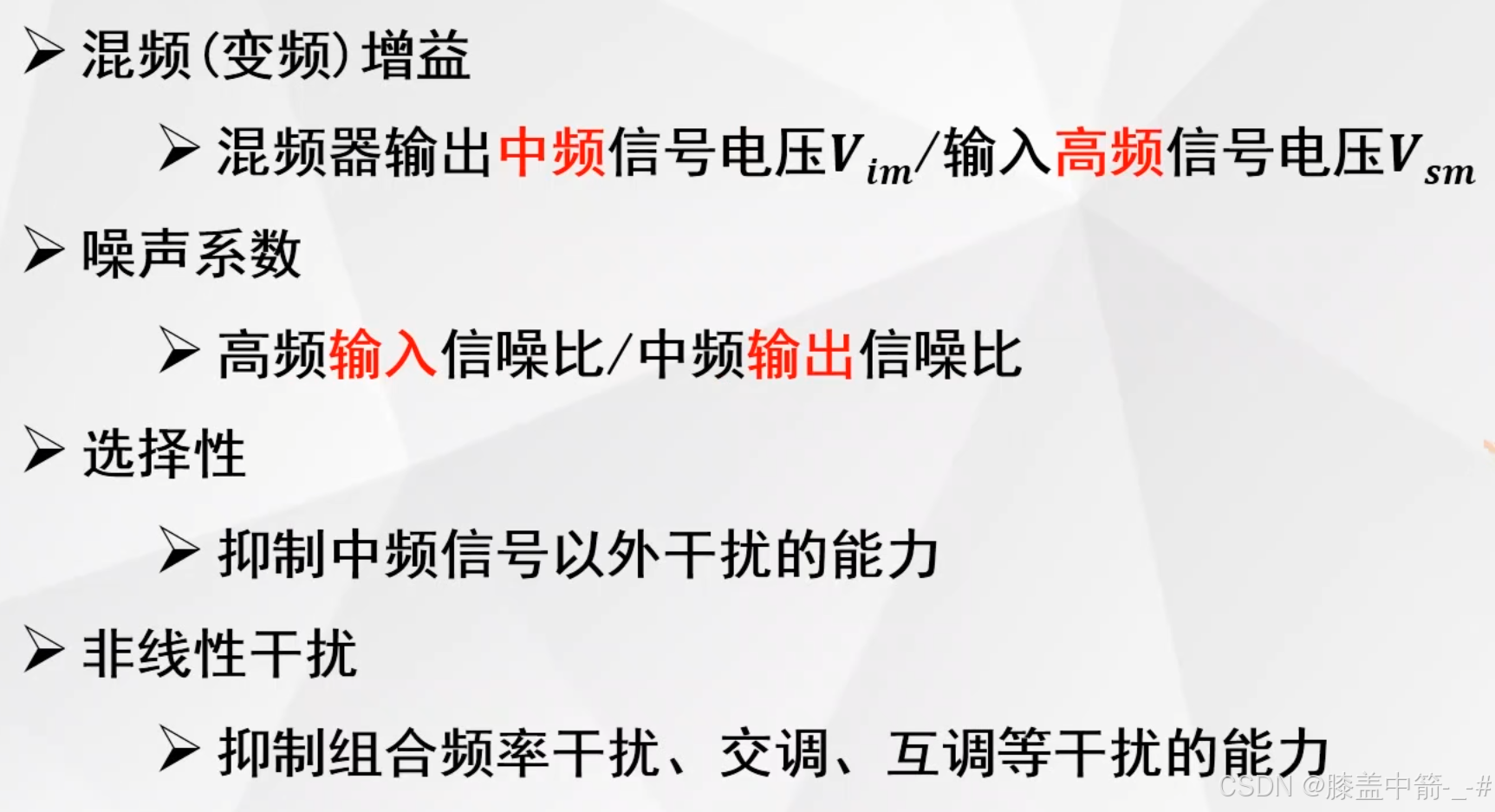

混频器性能指标

以上四个指标是相互关联的，需要取选择管子的静态工作点，以及选择合适的中频频率和本振频率，使得能够兼顾四个参数，使整机性能最好。

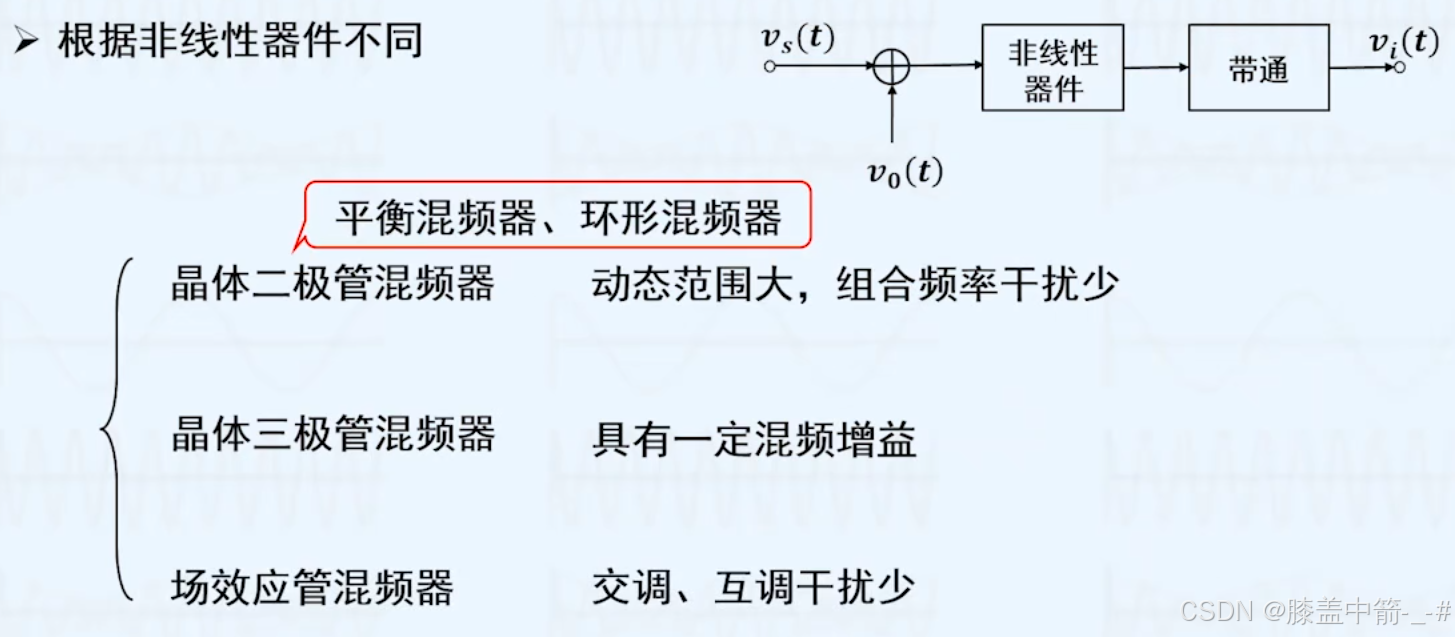

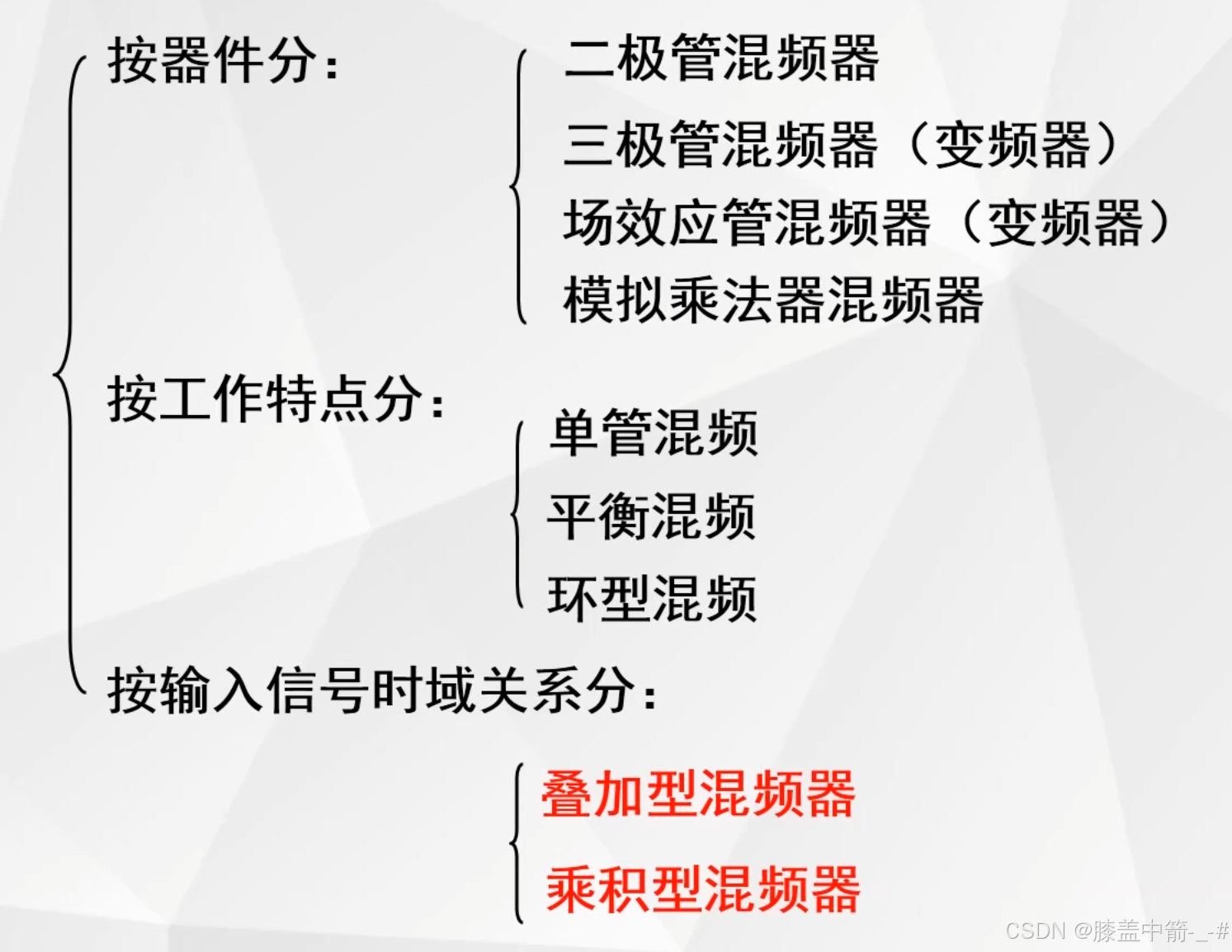

混频器分类

对于三极管和场效应管而言，如果同时能完成振荡的功能，也就是将混频和振荡合二为一的话，那么就可以称为三极管的变频器和场效应管的变频器。
工作特点的分类与单管调幅、平衡调幅以及环形调幅非常类似，电路的原理也是类似的，因为它们的本质上都是频谱的搬移。

叠加型混频器（分类）

晶体二极管混频器

ω0：本振信号（本地振荡信号）
ωs：高频载波
ωi：中频
小信号幂级数展开为例，二极管的输入有本振信号以及高频信号。取其非线性的平方项，就会出现相乘项，有了相乘项就可以得到本振信号和高频载波的相加和相减，然后通过滤波器选出想要的和频或差频作为中频，即可完成混频的功能。

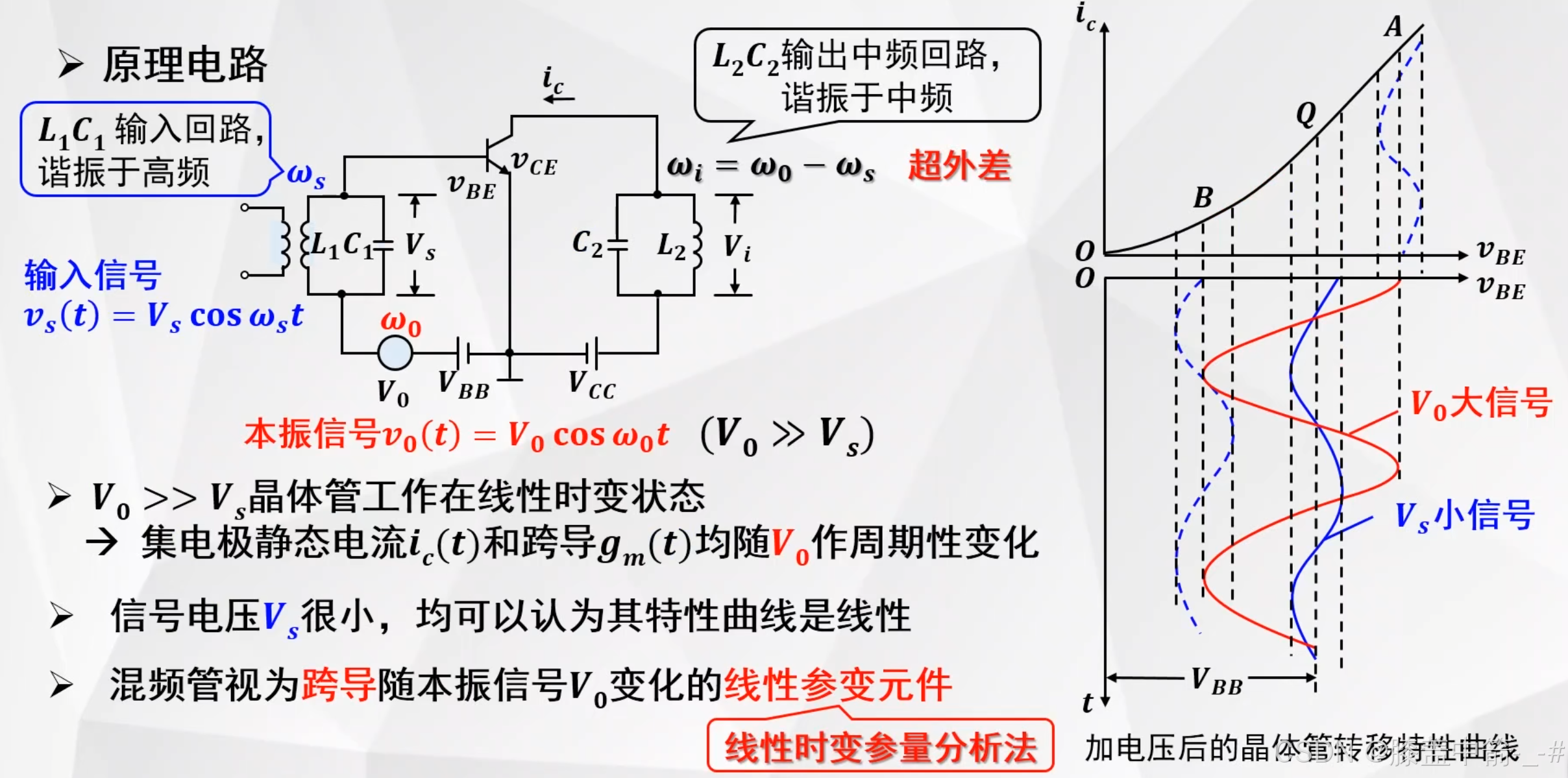

晶体三极管混频器

Vs：输入的高频信号
V0：输入的本振信号（本地振荡信号）
对于输入的高频信号谐振在L1和C1的并联谐振回路，在基极回路输入本振信号，在集电极回路的并联谐振回路谐振在中频。由本振信号ω0减去ωs，这里采用的是超外差的方式，就可以得到中频的ωi。
输入的高频载波信号Vs是比较小的信号，蓝色表示；输入的本质信号V0比较大，红色表示。
本振信号V0的电压较大，故管子工作点从Q到A到B点是由输入的本振信号V0所决定的，随着红色信号的变化，管子的工作点周期性的变化，是一个非线性的。
对于输入的高频载波信号Vs电压很小，无论是在Q、A、B点，都可以认为其是线性的。
在分析晶体三极管混频器的原理时，其中有一个大信号在不断的变化，引起斜率的变化，这里的斜率实际上就是跨导gm（竖轴是输出电流ic，横轴是输入电压VBE）。跨导在随着输入V0的变化而变化，但是对于每一个工作点，蓝色高频载波信号Vs都是线性的变化，所以是一个线性的时变参量元器件。
这种分析方法，称其为线性时变参量分析法；由于跨导在变化，所以这一种方法也被称为变跨导分析法。

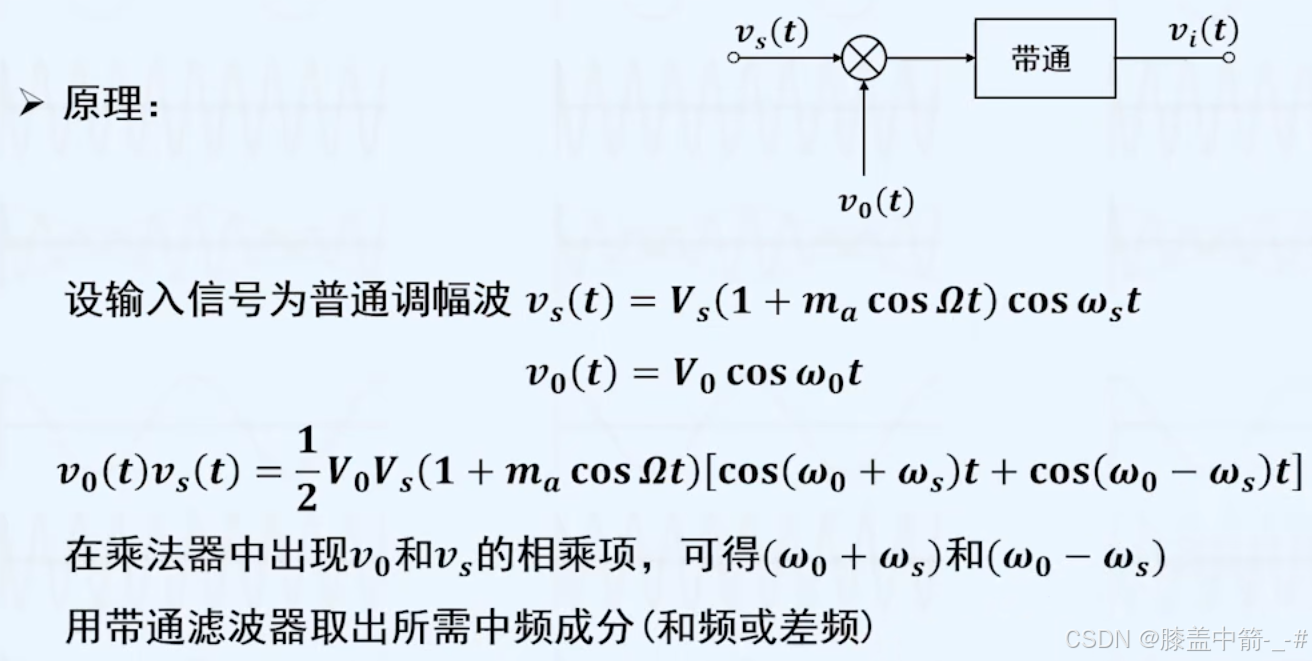

乘积型混频器

输入两个信号，一个就是输入的高频已调幅信号，另一个就是本地振荡信号。将这两个信号相乘，之后进行基化和差，就可以产生相加和相减的和频与差频，用带通滤波器选出想要的中频成分（差频或者和频）即可。

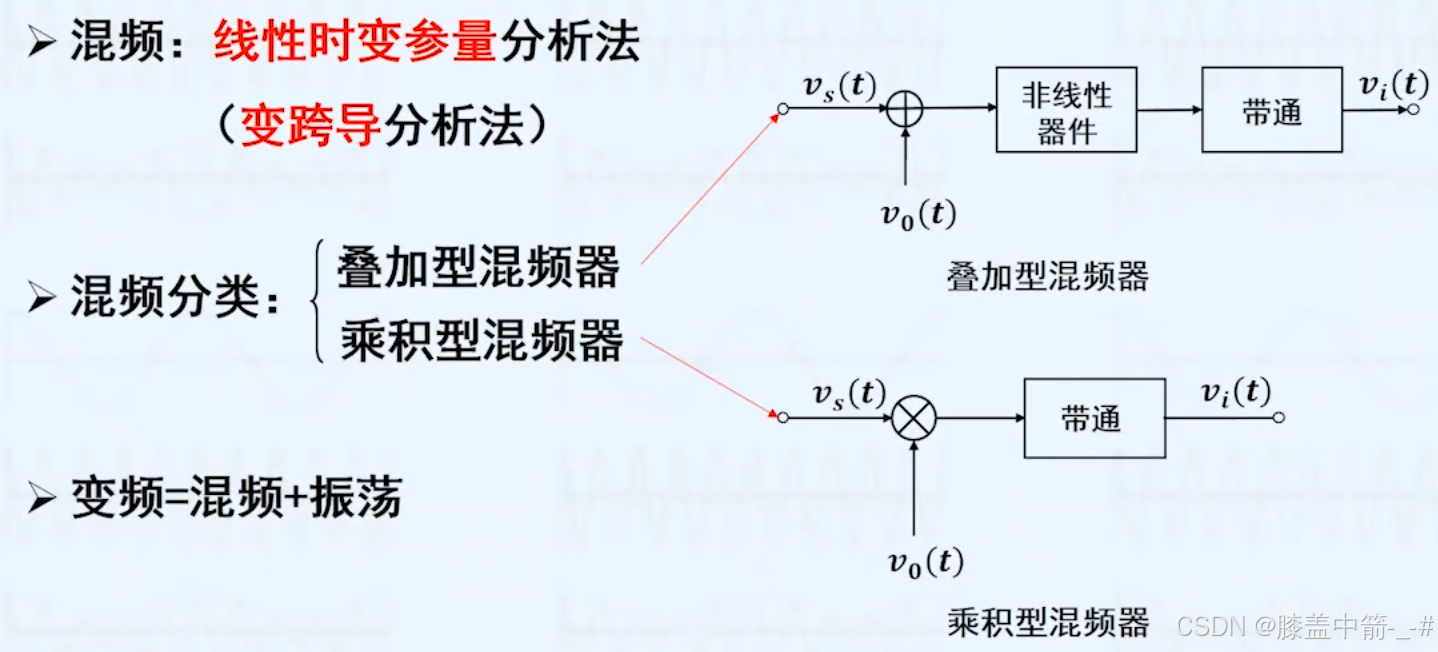

小结

混频干扰

由于混频的非线性作用，可以产生出很多的频率，因此有可能会产生我们不需要的。

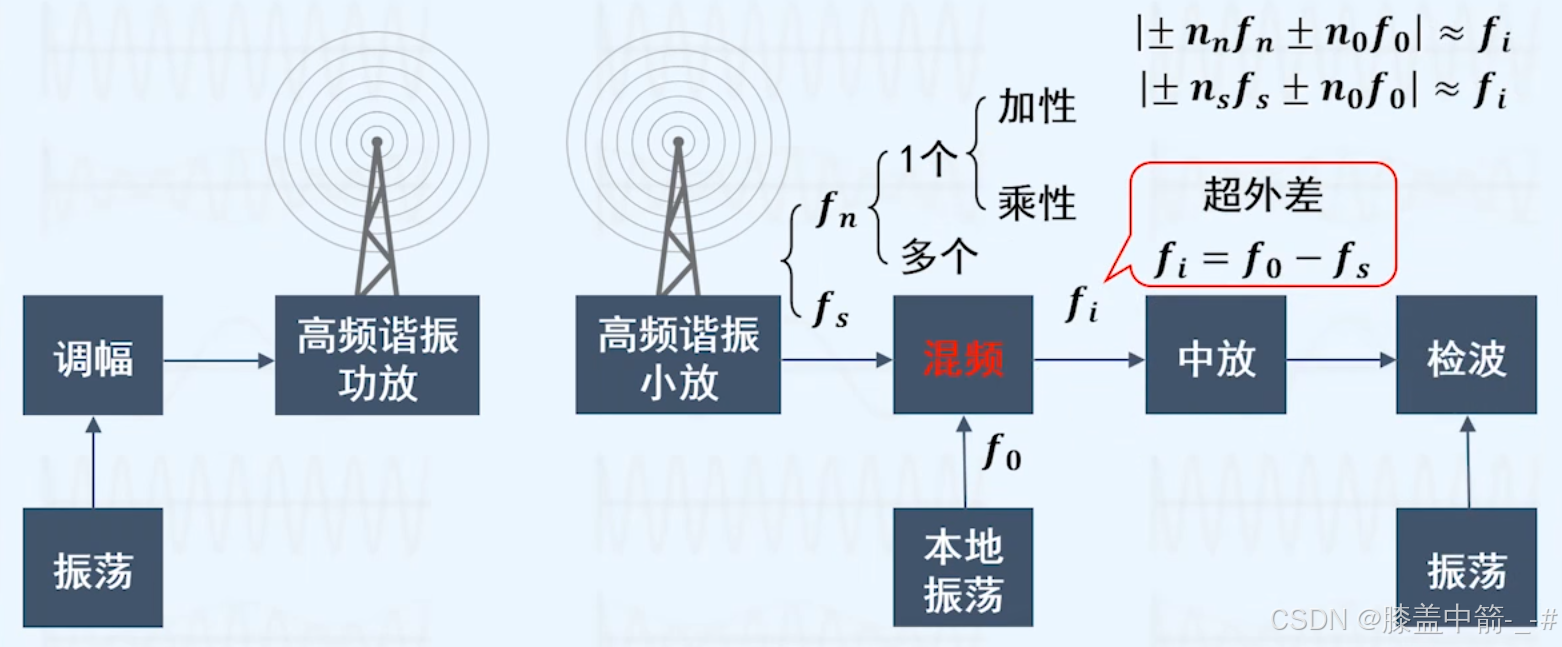

干扰来由

f0：本地振荡信号频率
fs：高频载波频率
fi：所需的中频信号的频率
ns：高频载波频率系数（正整数）
n0：本振信号频率系数（正整数）
由于混频的非线性作用，超外差经过组合以后，也有可能约等于或者在中频附近的频率。由于中放是具有一个带宽的放大器，只要约等于fi，通过组合后的频率也会通过中放而产生干扰，这就是混频干扰的来源。
同样的，fs也有可能存在干扰信号，那么干扰信号和本振信号进行一个组合以后，也有可能等于fi，那么也可能通过中放而产生干扰。（注意组合不一定是f0 - fs）

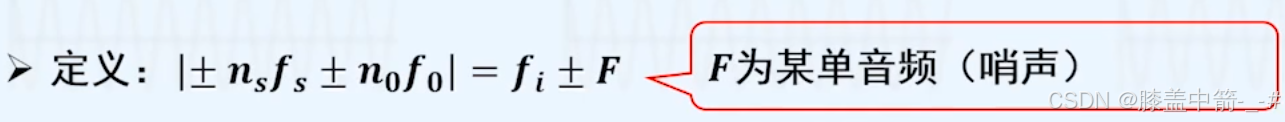

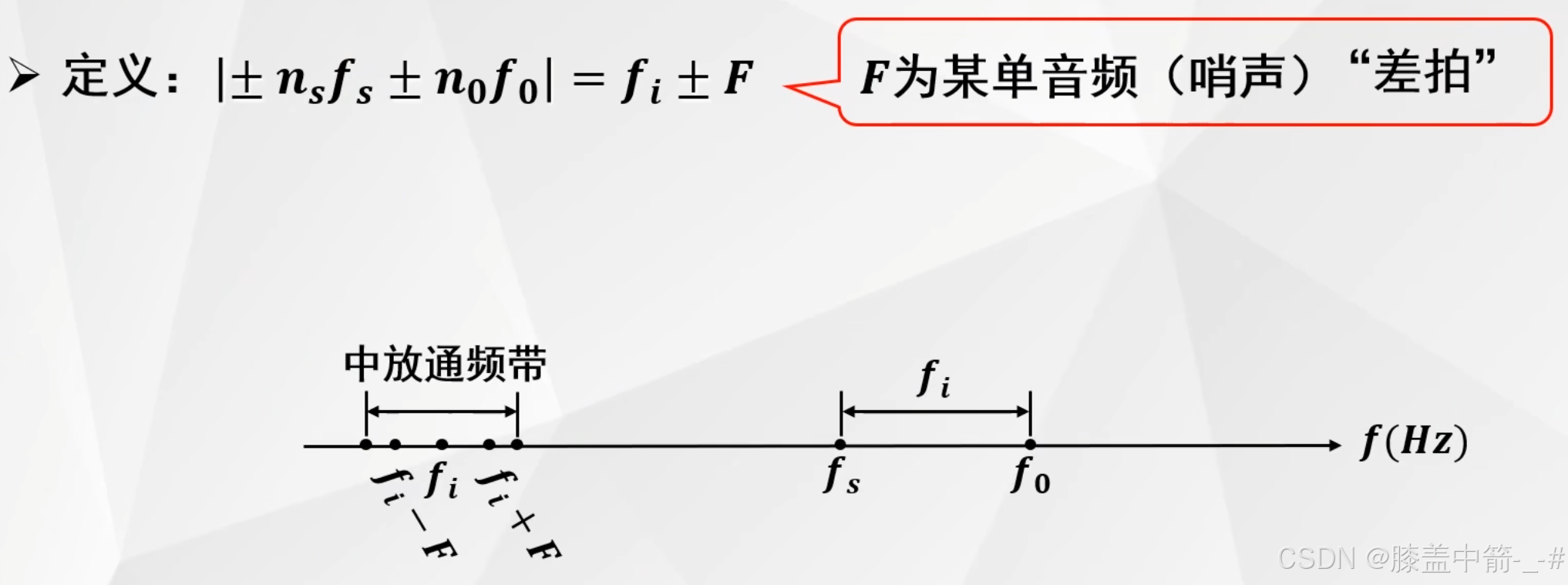

fs与f0 - 组合频率干扰（哨声干扰）

f0：本地振荡信号频率
fs：高频载波频率
fi：所需的中频信号的频率
F：某单音频（哨声）
ns：高频载波频率系数（正整数）
n0：本振信号频率系数（正整数）
fs和f0之间的差距就是需要的中频信号fi。在中放通频带的部分，中心频率为fi，凡是在中放通频带附近的频率，都可以通过中放到检波器并被检波出来。
假如产生了以上这种情况，使得fi+F或者fi-F正好处于中放的通频带之内，这样的信号就会被送入检波，通过检波以后“差拍”出一个F出来，F再传入低放里面就可以放出来是一个固定的单音频的声音哨声。因此常把这样的干扰也叫作哨声干扰。主要的原理就是由于混频的非线性作用，产生了各种的组合，某些组合不凑巧可以落在中放的通频带中，从而就造成了干扰。

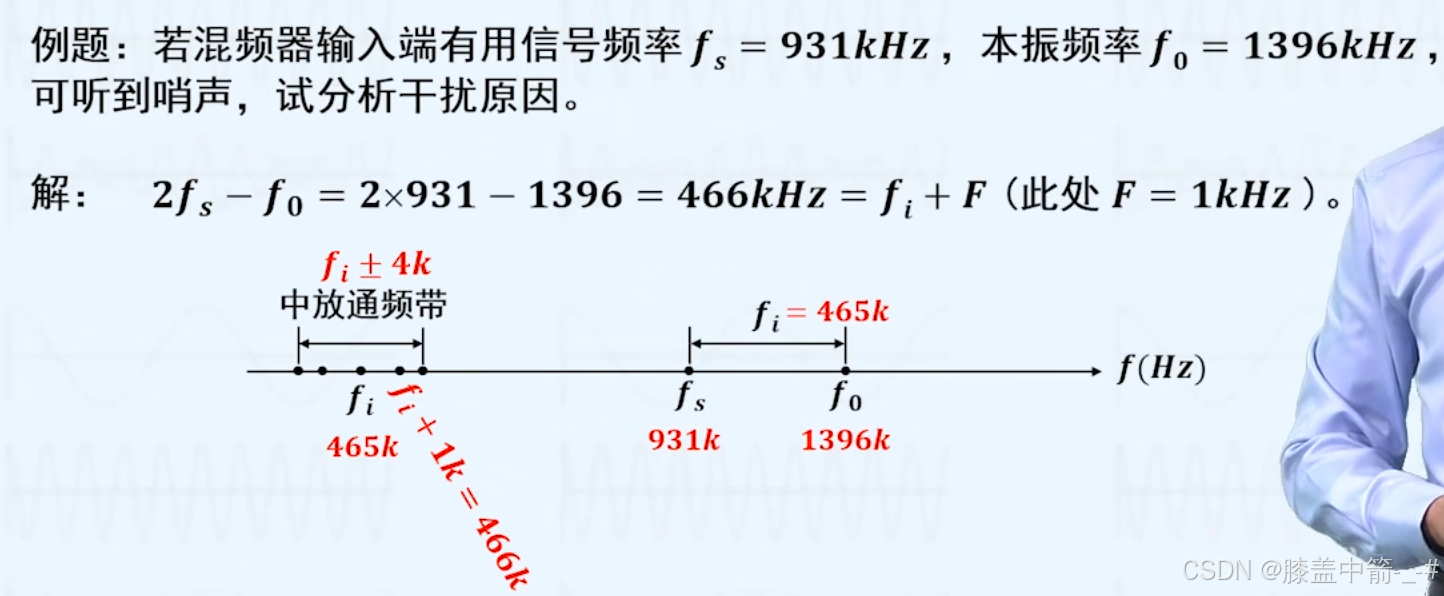

以上例题，将高频载波的频率和本振信号的频率经过随便一个组合，得出fi+F=466kHz，得出F为1kHz，F正好处于中放频率fi高1kHz的位置，466kHz正好处于中放的通频带之内，可以通过中放送到检波，检波以后会“差拍”掉所需的中频fi，从而得到F=1kHz，这就是一个哨声。

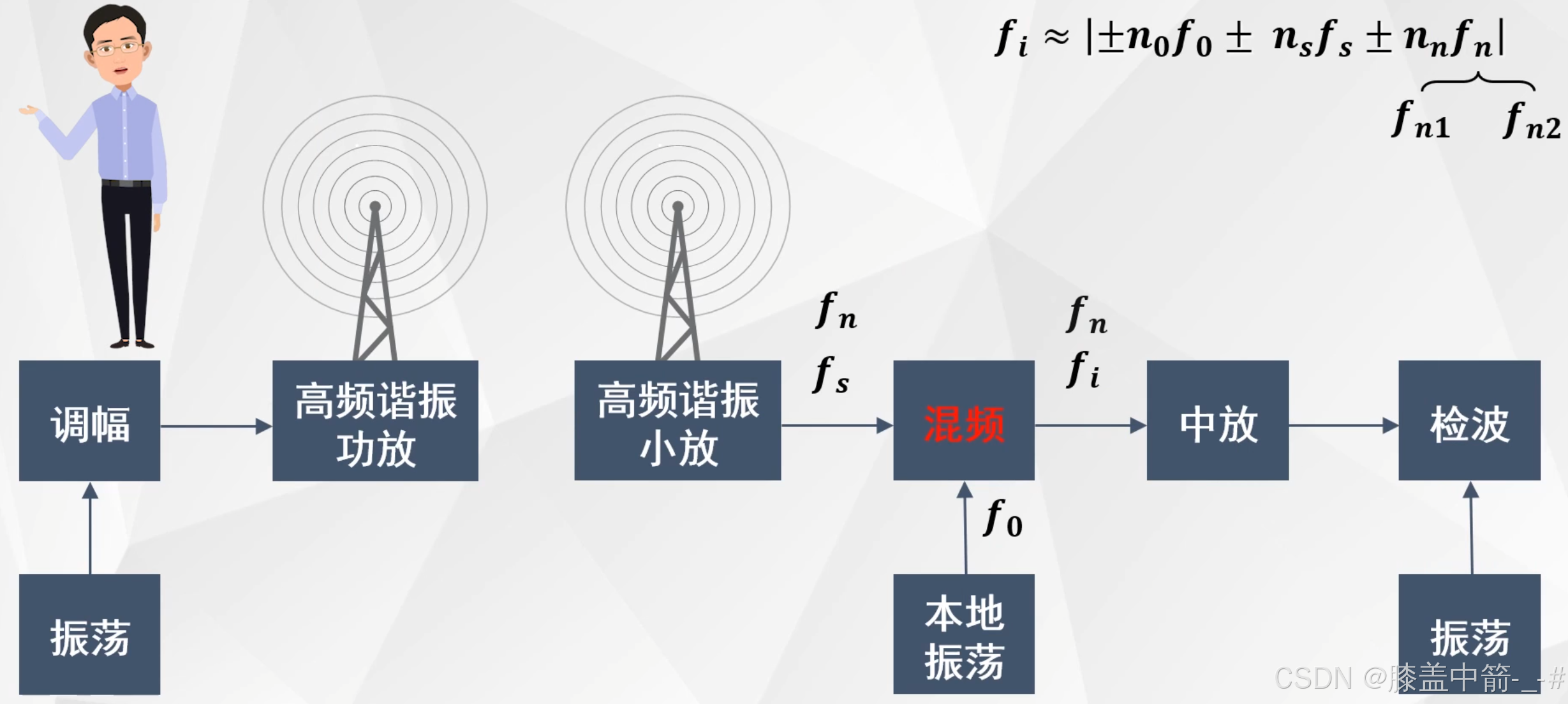

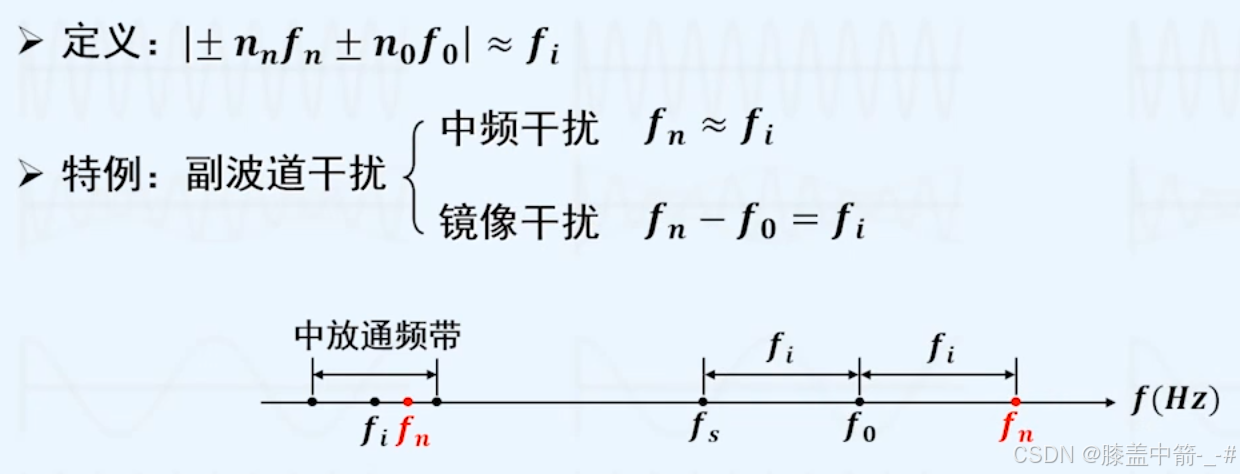

fn与f0 - 组合副波道干扰

fn：干扰噪声
f0：本地振荡信号频率
fs：高频载波频率
fi：所需的中频信号的频率
F：某单音频（哨声）
nn：干扰噪声频率系数（正整数）
ns：高频载波频率系数（正整数）
n0：本振信号频率系数（正整数）

中频干扰

所谓的中频干扰就是fn=fi，相当于nn=1，n0=0，干扰信号正好处于中放的通频带之内，可以被中放送到下一级，从而造成干扰。

镜像干扰

干扰信号和本振信号的差是中频的频率，是比本振信号要高一个中频的频率，可见干扰信号fn和载波信号fs相对于本振信号f0而言，成镜像的位置。这样的情况下，干扰信号也可以进入到中放的通频带内，从而造成干扰。

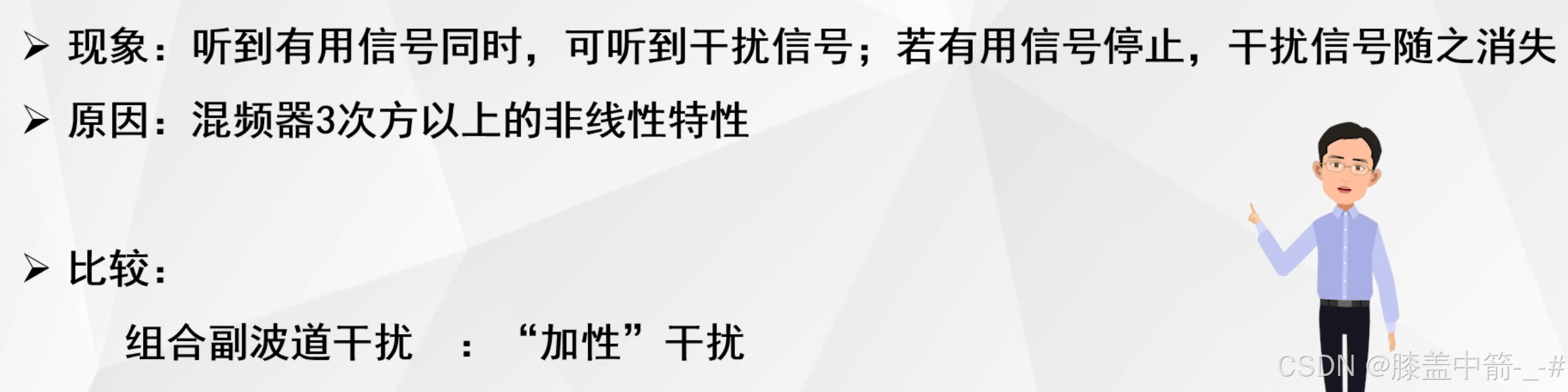

fn与f0 - 交调干扰（“乘性”干扰）

“乘性”干扰：有有用信号的时候，就有干扰信号；没有用信号的时候，就没干扰信号。
“加性”干扰：无论有用信号存在与否，干扰总是存在。

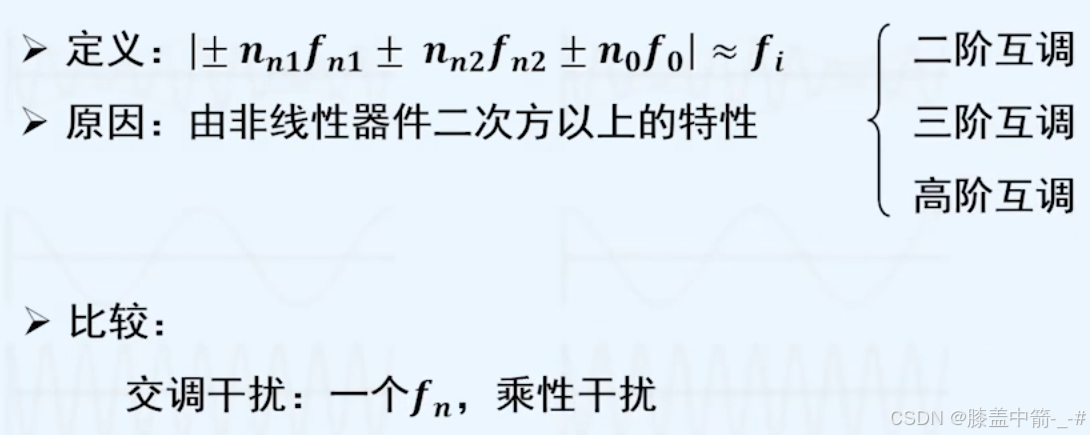

多个fn与f0 - 互调干扰

当干扰信号不止一个的时候，它与本振信号所产生的干扰。
比较交调干扰，从个数上来说，互调干扰要多一些，而交调干扰属于乘性干扰。

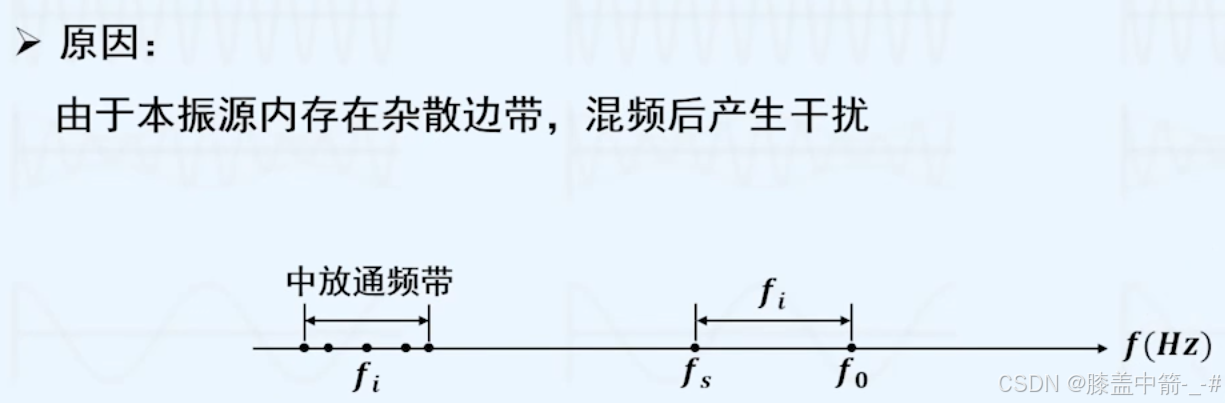

f0出问题 - 相互混频干扰

以上的干扰都是有用信号（载波）fs与本振信号产生的组合，以及干扰信号fn与本振信号f0所产生的组合。本振信号f0也是会出问题的。
本振信号是振荡器，没做好的话，就会产生很多杂散的边带很多零散的频率，这些频率就会输入到混频，通过混频的非线性器件将其搬移到中频带中，最后经过检波出来的信号产生很多干扰，这种干扰就会更加复杂。

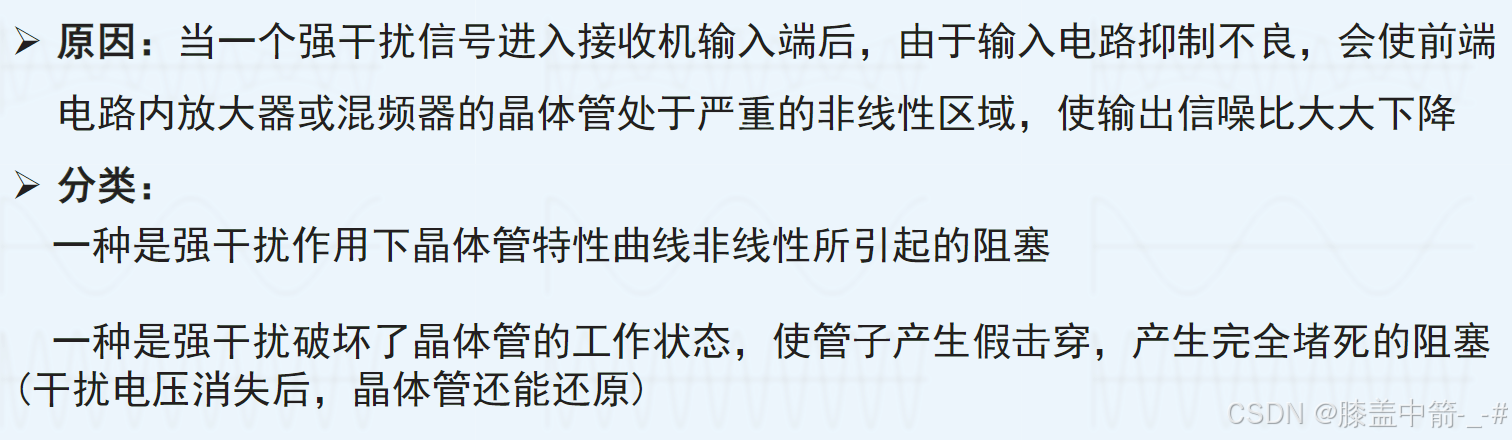

阻塞干扰

阻塞干扰属于大信号的干扰。

小结

混频的干扰主要由于混频的非线性所造成的，讨论了输入的有用信号（载波）fs、本振信号f0、所需的中频信号fi，以及在fs附近干扰信号fn所造成的这三种信号的组合，约等于fi，其中的系数可以随机选择（正整数）。
由于高频载波fs附近有干扰fn，事实上中频fi的附近也可以有干扰，这种干扰就是中频干扰。所类似的，本振信号也可能有干扰，就是振荡器出问题，就是相互混频干扰，也就是本振信号本身的信号不稳定，有杂散的频率在里面。
