        大家好,这里是海浪学长毕设专题,本次分享的课题是

        🎯基于深度学习的铁轨异物入侵检测系统

设计思路

一、课题背景与意义

       铁路轨道附近经常会出现落石、滚木、动物和行人等自然和人为因素，对设备和人员的安全构成威胁。因此，铁轨异物检测系统能够发现铁路上的异物，准确识别这些异物并进行报警，对于保证相关部门能够快速、高效地处理突发事件具有重要意义。

二、算法理论原理

2.1 铁路轨道区域识别

       经观察铁路场景，我们发现铁路尽头呈放射状。为了更好地区分轨道区域，我们需要加强区域之间的直线特征。因此，我们选择使用霍夫变换进行直线检测，并得到霍夫矩阵和峰值。我们调整高斯卷积核的角度，以增强边界点的权重。

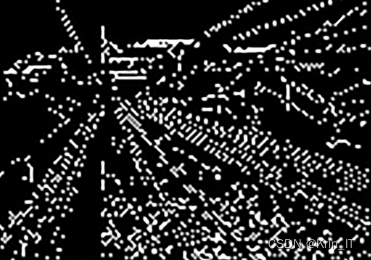

       我们采用Canny算子进行边缘检测，该算法具有良好的边缘定位精度和抗噪性。边缘检测可以简化图像特征信息，并增加纹理通道，从中提取有用的信息。

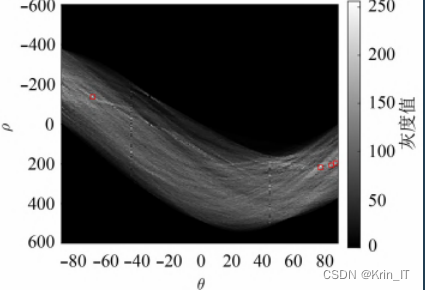

       进行霍夫变换，得到霍夫变换矩阵和峰值点（选取4个）。这些峰值点构成了直线特征的分布图，其中右侧边栏显示了灰度值，灰度值越高，图像越亮。

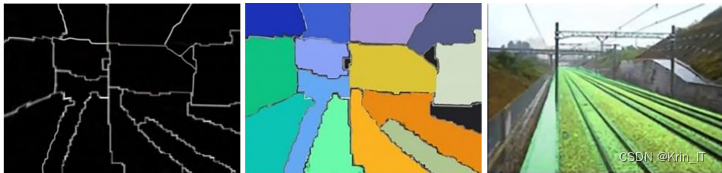

       在获得边界点的权重之后，我们经过sigmoid运算将弱边界点的权重筛除，最终得到碎片区域。然后，通过Mask R-CNN对这些区域进行识别，以获得需要的轨道入侵区域。轨道区域识别的过程如图所示。

2.2 改进的YOLOv5算法

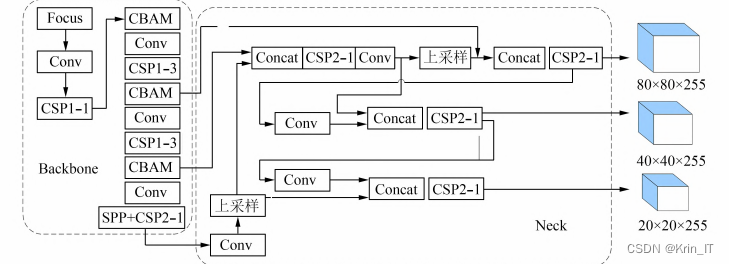

       YOLOv5网络结构主要由输入端、Backbone、Neck、Prediction等4部分组成。主要改进的是Backbone部分。Backbone增加了Focus的切片操作，并且YOLOv5设计了两种C3结构用于特征提取。然而，经过两层C3模块后，特征信息会丢失，这导致目标检测时轨道上的小目标和遮挡目标可能会被遗漏。为了改进原模型的缺陷，在Backbone的C3模块后引入了CBAM。

              其中，IOU是两个框的最小外接矩形的交集与并集的比值。然而，GIOU也存在一些缺点：当两个预测框的高宽相同且处于同一水平面时，GIOU退化为IOU。此外，GIOU和IOU的收敛速度较慢，回归不够准确。

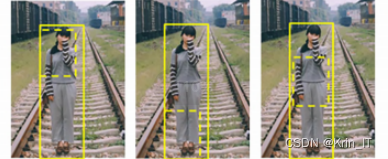

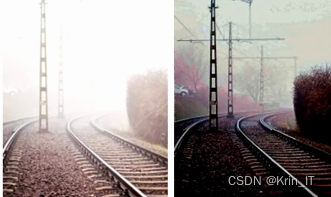

       因此，提出了DIOU来解决目标实际框与目标预测框重合位置不同但IOU Loss和GIOU Loss结果相同的情况。经过直方图均衡后的图像清晰度明显提高，为后续异物的准确识别奠定了良好的基础。

三、铁路异物检测的实现

3.1 实现环境

       使用的操作系统为Ubuntu 20.04，CPU型号为Intel(R) CPU E5-2620v3@2.4 GHz，GPU为GeForce GTX 1080Ti。测试框架为PyTorch。由于能获取到的铁路异物照片较少，为了使实验数据结果更准确，将1,000张铁路异物图片添加到Pascal VOC2023数据集中。但收集到的数据集无法直接用于模型训练，所以采用labelimg对数据进行标注，指定图片中目标的位置和标签，并保存成XML格式。训练集和测试集的比例设定为9:1。

3.2 CBMA注意力机制

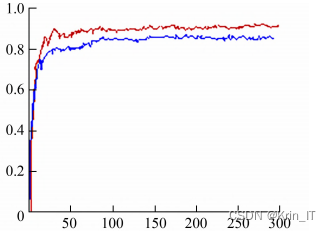

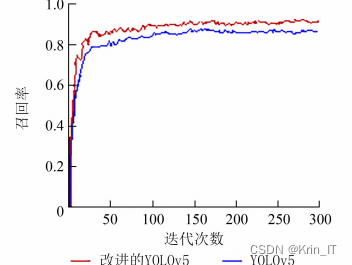

       在目标检测算法中，常用的评价指标包括平均精度均值（mAP）、精确率（Precision）、召回率（Recall）以及损失函数CIOU_Loss。 YOLOv5 在训练 50 轮 后召回率达到 0.8 左右，100 轮后达到 0.85 左右，而 经过模型改进后召回率在训练 50 轮后也到了 0.89 左右，100 轮后达到 0.91 左右. 最终经过改进 召回率提升了 7%.

        YOLOv5在50轮后精确 度达到 0.8 左右，100轮后稳定到0.86；经过改进后，50轮精确率稳定到了0.9左右，在训练100轮之后，精确率也稳定到了0.95左右，提升了10%. 可以看 出，加入注意力机制后可提升骨干网络特征提取的 能力，关注更多被忽略的语义信息.而平均精度均值经过训练也达到了一个稳定值100 轮后达到0.93左右，

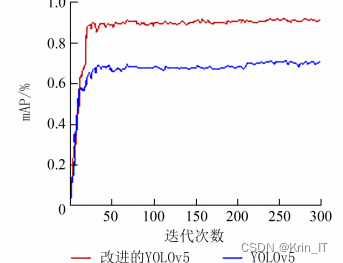

       平均精度均值经过训练也达到了一个稳定值,100轮后达到0.93左右,如图所示,改进前 后 mAP值明显提高很多,证明了经过改进后算法可以更准确地检测出目标.

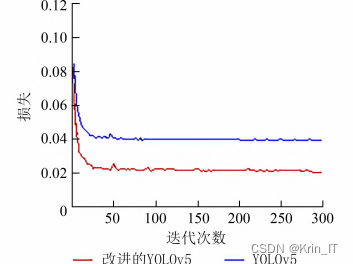

       从图中来看,YOLOv5 在50轮后，损失值才达到0.04左右，最终稳定到0.038左右;在换成 CIOU 损失函数后,初始损失值在0.07左右,最终稳定在0.03，在50轮时，损失值已经降到0.04下,这证明改进后预测框可以快速逼近真实框.

3.2 网络性能分析

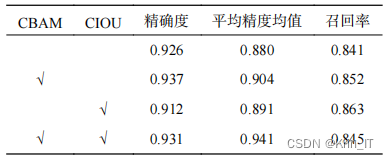

       为了验证每种改进的效果，我们在同一数据集上进行了消融实验，依次在模型上加入了CBAM和CIOU损失函数。在表格中，"√"表示添加了该改进。

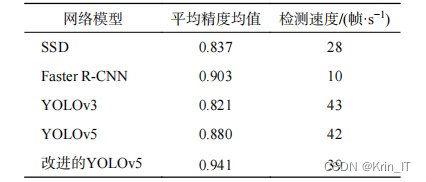

       为了验证算法的有效性，我们将其与SSD、Faster R-CNN、YOLOv3和YOLOv5算法在同一数据集和配置环境下进行了对比。我们使用mAP和FPS作为评价指标，并将对比结果列在表中。

       改进后的算法的mAP值可以达到94.1%，相比于YOLOv3提高了最多14.62%，相比于SSD提高了12.43%，检测准确率明显提高。

部分代码如下：

def __init__(self, in_channels):
        super(CBAMModule, self).__init__()

        self.channel_attention = nn.Sequential(
            nn.AdaptiveAvgPool2d(1),
            Conv(in_channels, in_channels // 16, kernel_size=1),
            nn.ReLU(inplace=True),
            Conv(in_channels // 16, in_channels, kernel_size=1),
            nn.Sigmoid()
        )

        self.spatial_attention = nn.Sequential(
            Conv(in_channels, 1, kernel_size=7, padding=3),
            nn.Sigmoid()
        )

    def forward(self, x):
        attention = self.channel_attention(x) * self.spatial_attention(x)
        x = x * attention

        return x

class CIOULoss(nn.Module):
    def __init__(self):
        super(CIOULoss, self).__init__()

    def forward(self, pred_boxes, target_boxes):
        # 计算CIOU损失
        pass

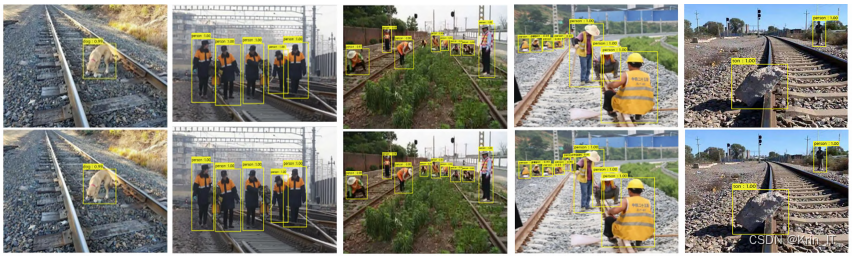

实现效果图样例
