led灯的共阴极和共阳极的区别？

LED显示屏共阴极和共阳极是什么意思，有什么区别？_双色led灯共阴多还是共阳多-CSDN博客

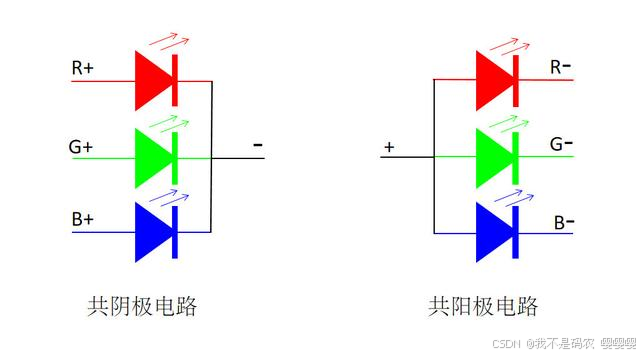

共阴极和共阳极含义：

LED显示屏最小单元是发光二极管。发光二极管是区分正负极的，正向导通，反向截止。共阴极就是发光二极管的负极连接在一起，共阳极就是发光二极管的正极连接在一起。

共阴极和共阳极的区别：

一、节能

红、绿、蓝发光二极管的工作电压不尽相同，红色发光二极管的工作电压低于绿色和蓝色发光二极管。共阴极电路红、绿、蓝发光二极管是分开供电，可以精准控制分配电压。而共阳极电路红、绿、蓝发光二极管是统一供电，无法精准控制电压，往往会统一输入较大的电压，造成电能损耗。

二、低热量

共阴极电路精准分配电压，有效降低了功耗，也降低了屏体发热量。
