示波器简单用法，新手小白教程，测量简单信号，测量频率，新手使用记录

目录

1、示波器简单介绍

2、示波器的简单用法

3、示波器升级用法介绍

1、移动波形

2、波形产生

3、测量波形的周期和幅值

4、稳定波形，截取波形

5、测量突变脉冲信号

---

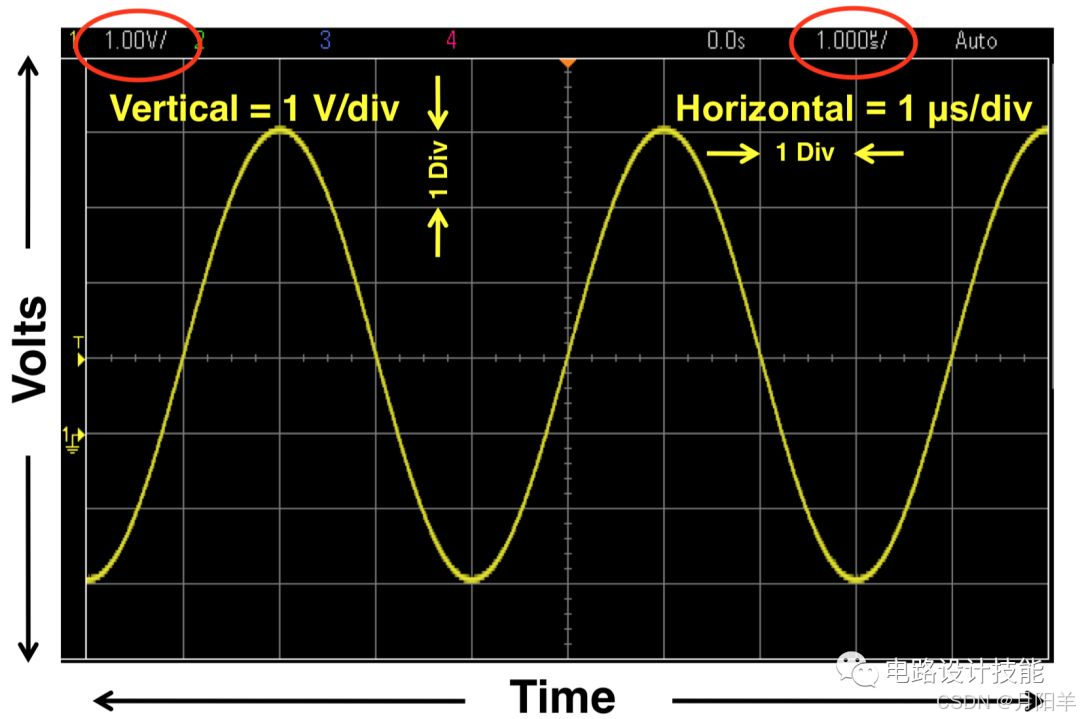

示波器的主要用途就是将随时间变化的电信号以图形的方式画出来，多数的示波器是用时间为x轴，电压为y轴产生的二维图形。

1、示波器简单介绍

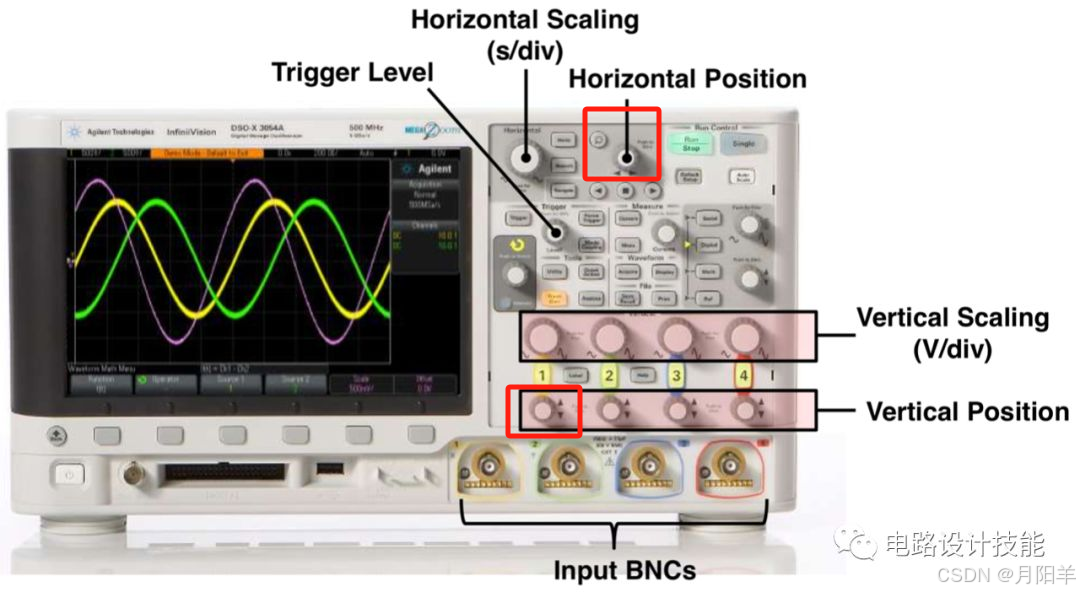

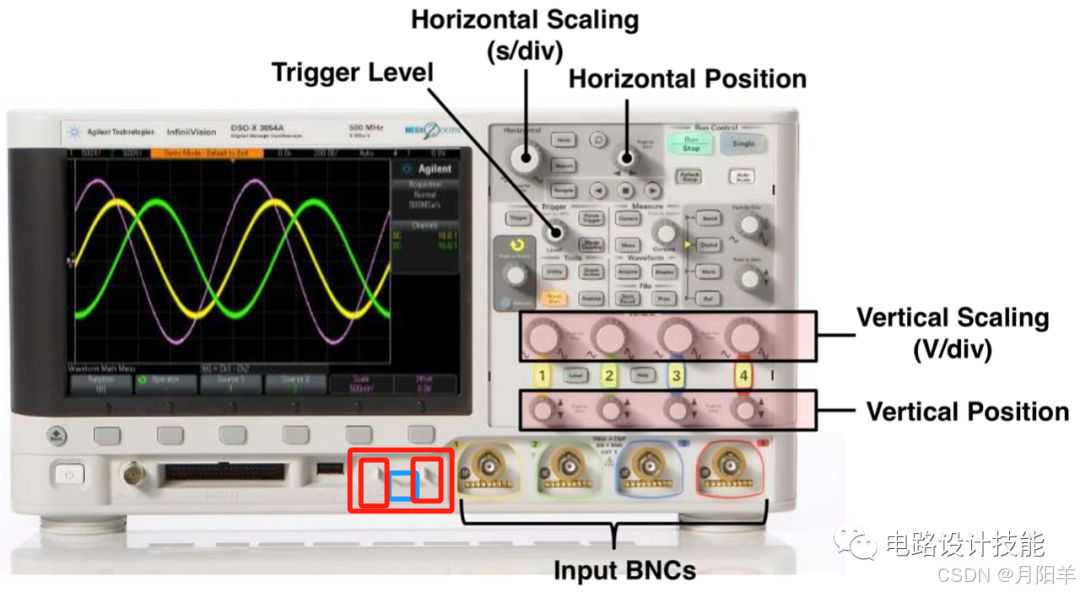

测量一个信号的话，只需使用一个通道口就行，如图1号红色方框。

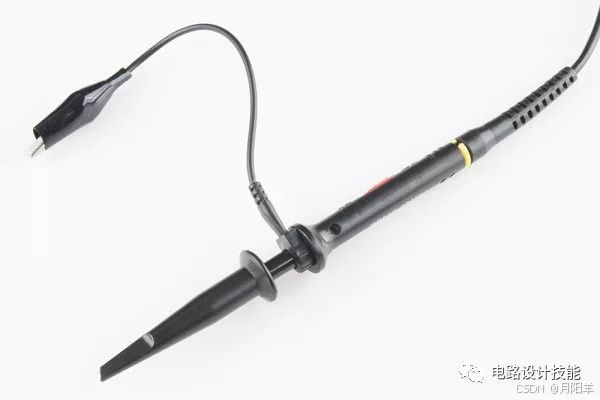

一个通道插口一般会分出两根线，一根接信号的正极，一根接信号的地。如图为探头的线。

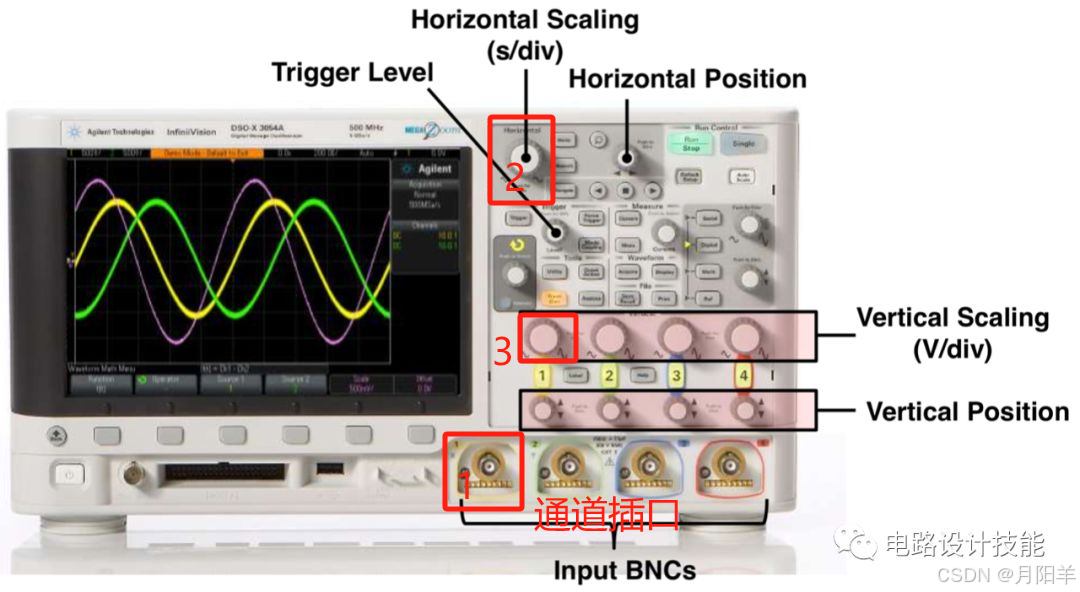

如图，2号红色方框：是调节信号的水平显示大小的，旋动按钮，会发现，信号沿着水平方向，放大缩小。

如图，3号红色方框：是调节信号的垂直显示大小的，旋动按钮，会发现，信号沿着垂直方向，放大缩小。

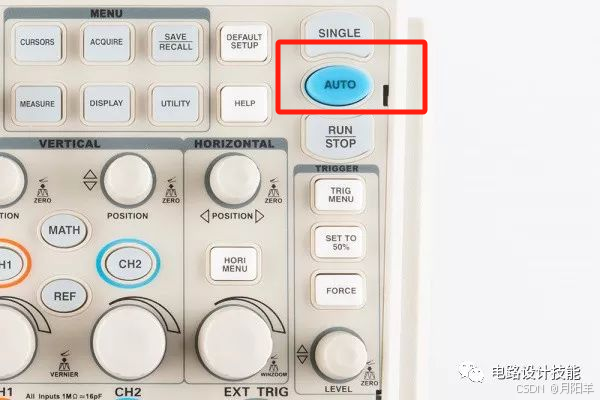

 如图，所示，示波器上有个，AUTO，的按钮，

按下按钮，等待1/2秒，测量的信号，就会以较合适的比例显示在屏幕上

2、示波器的简单用法

1、按下1号通道的按钮，如图黄色的按钮，点亮按钮可激活通道1，使用通道一的探头，两根线接在信号上

2、按下AUTO的按钮，信号能以较合适的比例显示在屏幕上，查看波形

3、旋转水平和垂直调节的按钮，可放大缩小波形，便以观察

这样就可以查看信号波形了。

3、示波器升级用法介绍

1、移动波形

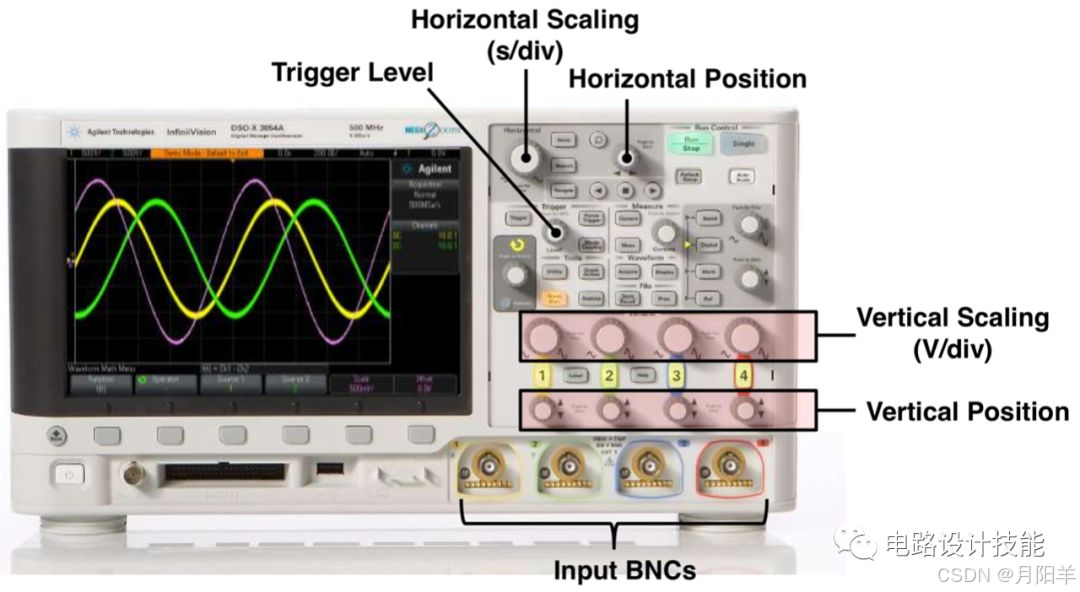

旋动红色方框的旋钮，可以移动水平或者垂直方向的波形。

2、波形产生

一般的示波器都会产生一个方波信号，可以用以测试用

如图，在蓝色框为地级，红色框为正极，可以接在通道探头上，测试自己对示波器的使用

3、测量波形的周期和幅值

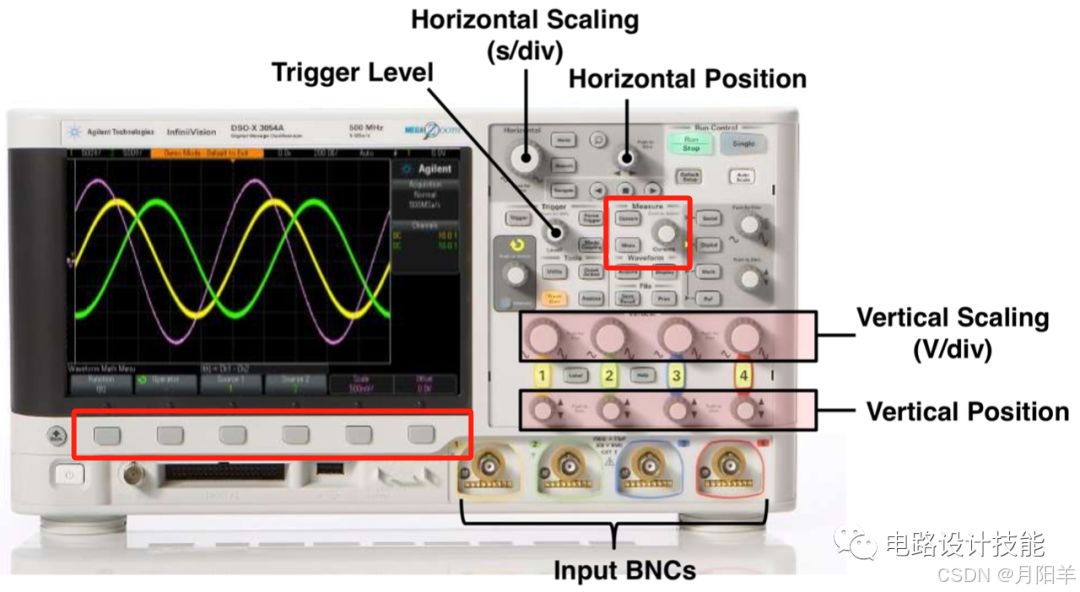

下面红色框的按钮，可以用来测量波形，

按下按钮，会有X1,X2,Y1,Y2的虚线，旋钮移动虚线，使虚线放在一个周期信号边缘

可简单测量出信号波形的周期和幅值

4、稳定波形，截取波形

参考：实验室三大常用仪器1---示波器的基本使用方法（笔记）-CSDN博客

我们先看一下这个menu

按下之后就会跳出来一个菜单

这个菜单就是用来设置截取波形的特征的，这个菜单里面的东西统一使用默认设置就可以了

然后我们旋转这个旋钮

可以发现这个箭头跟着移动（上下移动）

当这个箭头进入正弦波高度区域时，画面静止了

同时旋转这个旋钮时，下面这个数字也会跟着变化

这个数字就是当前这个箭头处的电压值

然后以它为中心截取放在示波器的显示屏上

这样子截取的每一帧都是一样的了！

所以我们看到的也就是一个静止的画面，这样子我们就可以很方便的观察各种周期性的波形了。

5、测量突变脉冲信号

参考：实验室三大常用仪器1---示波器的基本使用方法（笔记）-CSDN博客

那么对于突变的脉冲要怎么测量呢？

因为按照示波器的工作原理，这个脉冲只会在屏幕上显示一次，瞬间就没了

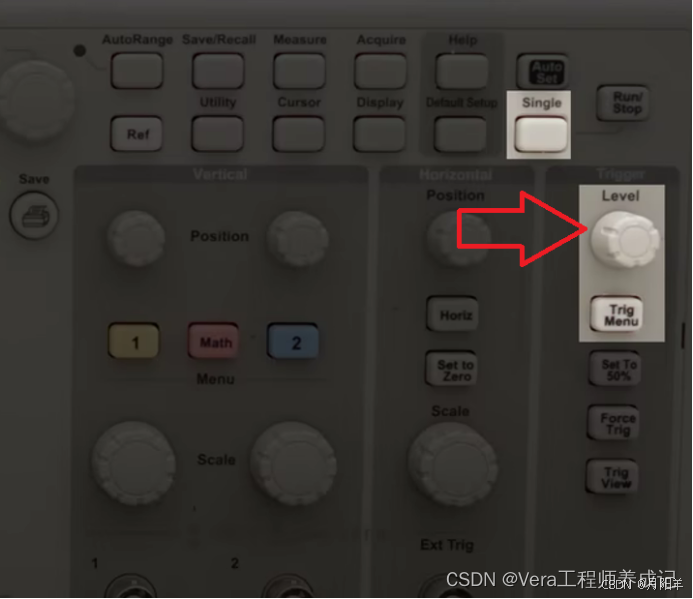

这个时候就需要用到这个Single按键了

它可以帮我们捕捉想要的波形，然后截取这一帧暂停了给我们看。

例如我们需要捕捉开关闭合时上电的异常，那么只需要调节level旋钮把捕捉电压设置为16V

然后按一下Single按键，让示波器开始捕捉

当示波器在截取的波形中找到带有上升超过16V的特征波形时

就会把这一帧放在显示器上

设置好后按一下开关，开关一旦闭合，示波器就立马帮我捕捉到这个波形了
