【模块学习】蓝牙模块

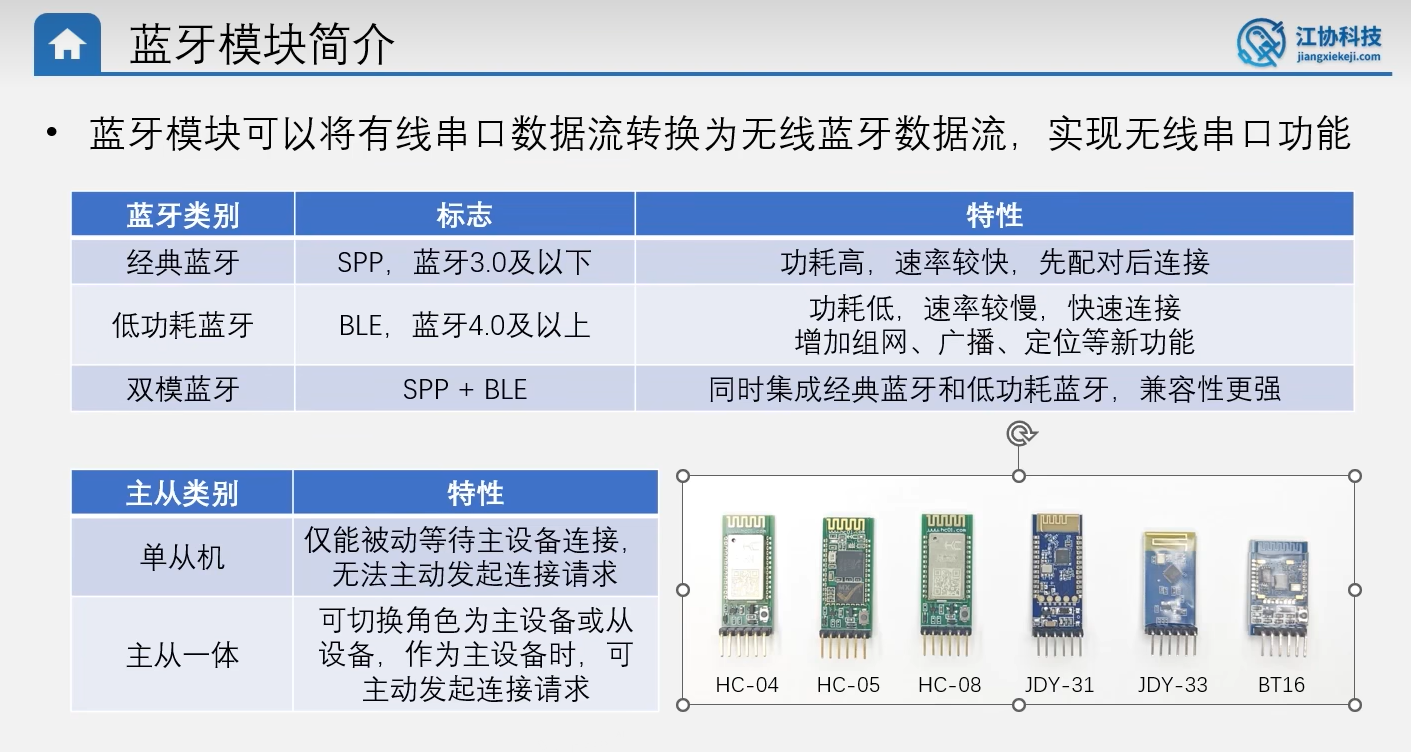

一、蓝牙模块简介

蓝牙类别

• 经典蓝牙——spp
• 低功耗蓝牙——BLE,搜索时要打开位置服务权限
• 双模蓝牙——SPP+BLE，上面两种是不兼容的，这是兼容版本

主从类别

• 单从机——仅能被动等待，无法主动发起
• 主从一体——可等待也可发起

名称	类别
HC-04	双模蓝牙
HC-05	经典蓝牙
HC-08	低功耗蓝牙
JDY-31	经典蓝牙
JDY-33	双模蓝牙
BT16	低功耗蓝牙

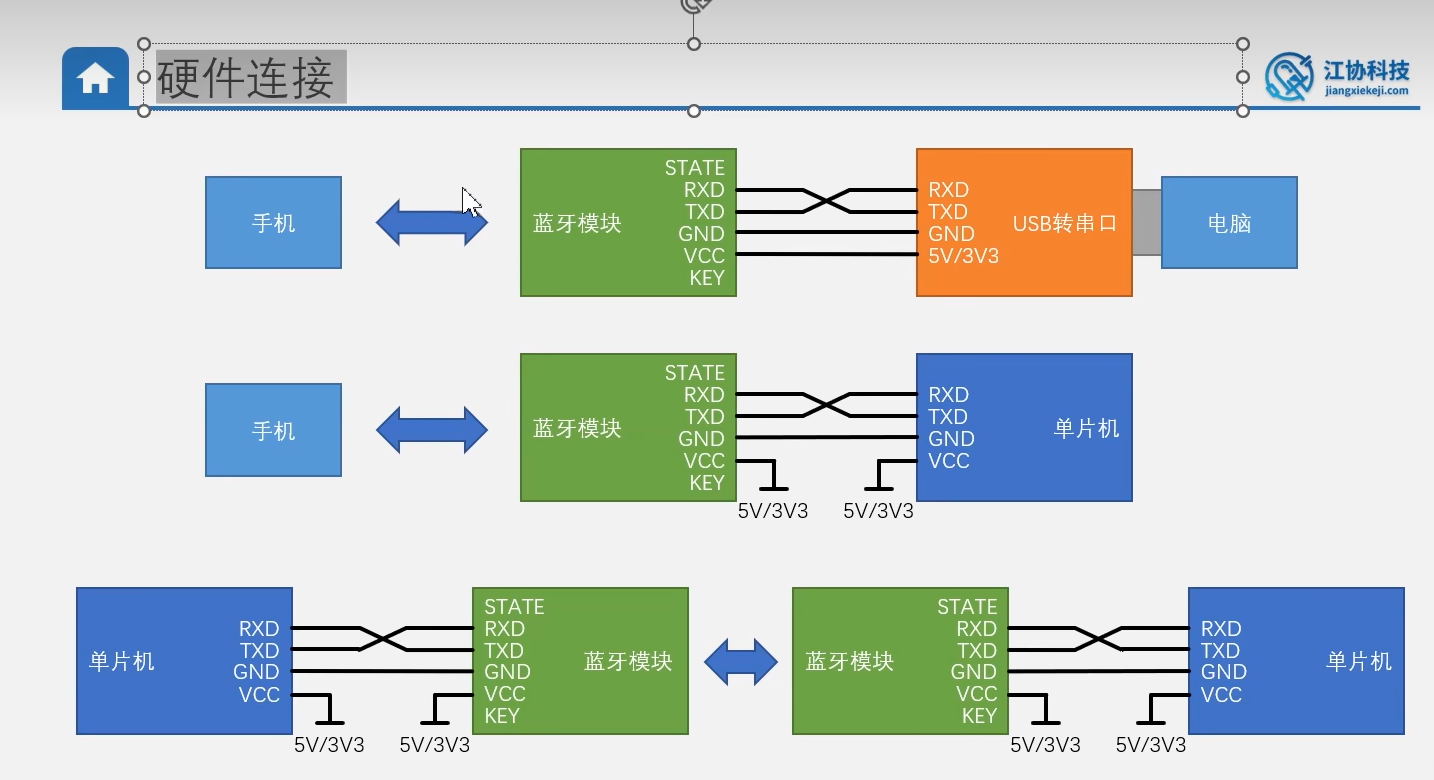

二、硬件连接

• state——连接状态指示引脚，蓝牙未连接时输出高/低电平，已连接时输出电平取反
• key——可以通过单片机控制蓝牙进入AT模式

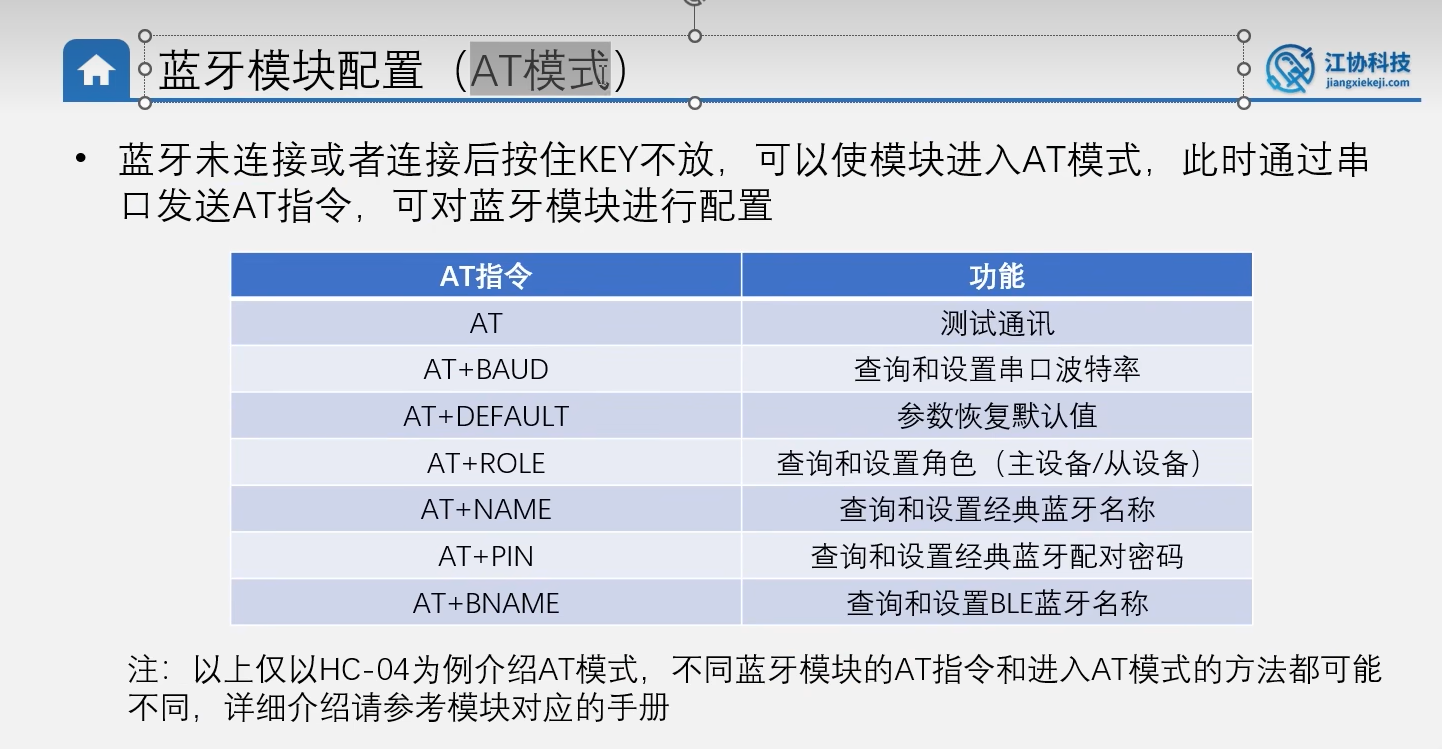

三、蓝牙模块配置（AT模式）

蓝牙未连接时或者连接后按住key不放，可以是模块进入AT模式，此时通过串口发送指令，可对蓝牙模块进行配置

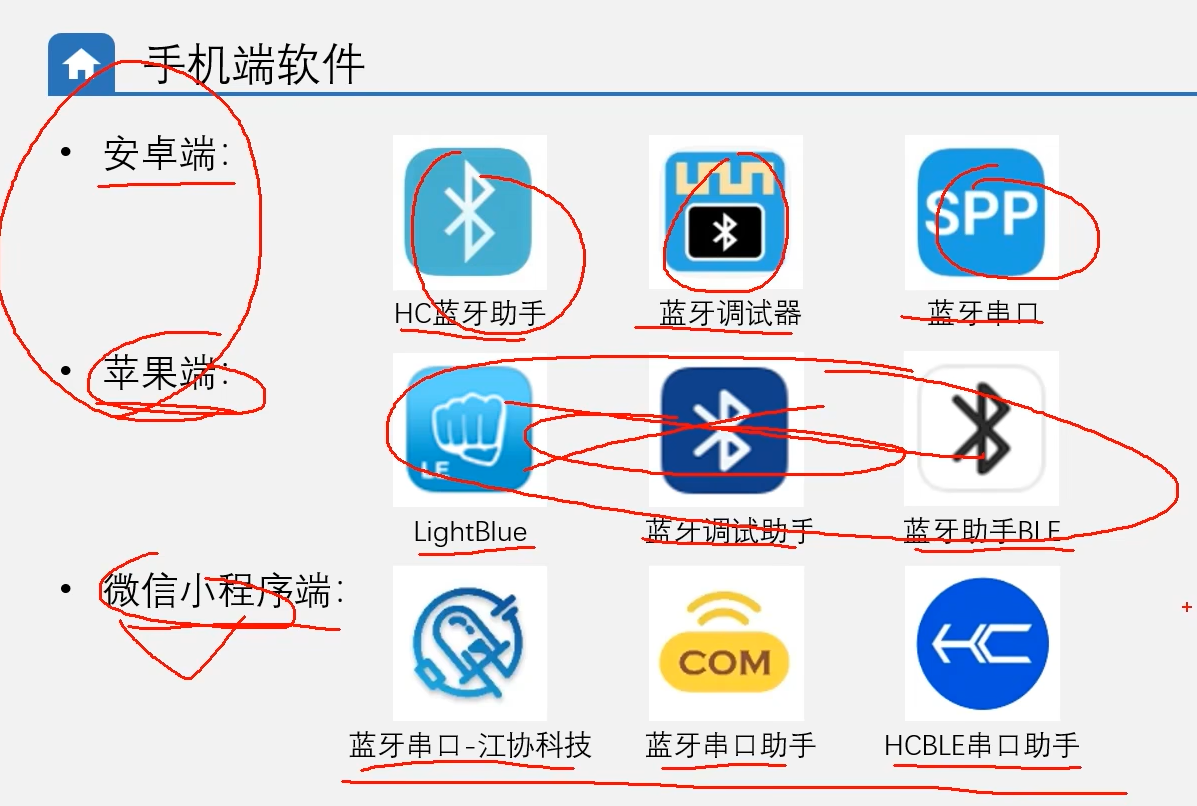

四、手机端软件
