采集芯片（ADC）ADS8681的使用注意事项 一些频率的信号采集出的数据不对?



我们使用了一款采集芯片ADS8681进行数据采集，但在测试过程中发现，采集到的数据始终存在较大误差，甚至在一些高频信号下，采集结果完全不符合预期。

比如，正负5V的 正弦波采集出来的高低电平分别在1v和-1v左右，也就是说原来的10v峰峰值变成了2v。起初，我们怀疑是信号源或采集fpga代码的问题，但经过多轮排查和对比测试后，问题依然存在。

言归正传，我们对整个采集链路进行了详细检查，才发现问题的真正原因：

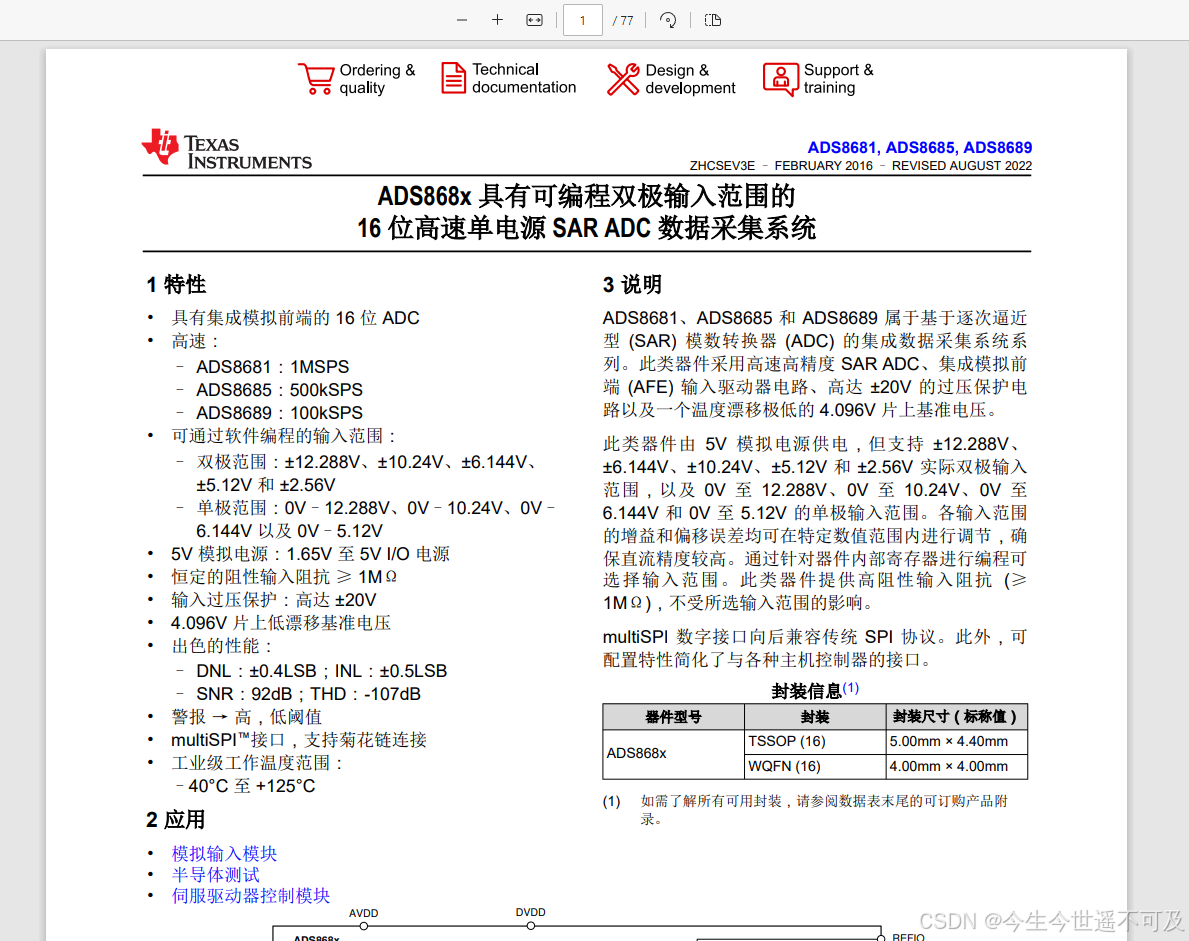

ads8681采集不了15k频率及其以上的信号，采集出来的数据根本就不对。深入研究 ADS8681 的技术手册后，我们才找到问题的根本原因——ADS8681 内部集成了一个低通滤波器（LPF），该滤波器的截止频率限制在 15kHz 左右。当输入信号的频率超过 15kHz 时，信号幅度会被显著衰减，甚至导致数据完全失真。因此，该 ADC 设计本身就不适用于采集 15kHz 以上的信号，即便提高采样率也无法有效恢复高频信号成分

因此，

设计采集系统时，务必要详细阅读数据手册，理解 ADC 的实际带宽和频率响应特性，以避免选型错误导致采集数据失真。特别是在涉及高频信号的应用中，选择合适的 ADC 型号以及合理的前端信号调理方案至关重要，否则可能会影响整个系统的性能。

希望这一经验能够为大家在 ADC 选型和信号采集系统设计时提供参考，避免类似问题的发生。
