1、前言

FPGA实现PCIE数据传输现状；
目前基于Xilinx系列FPGA的PCIE通信架构主要有以下2种，一种是简单的、傻瓜式的、易于开发的、对新手友好的XDMA架构，该架构对PCIE协议底层做了封装，并加上了DMA引擎，使得使用的难度大大降低，加之Xilinx提供了配套的Windows和Linux系统驱动和上位机参考源代码，使得XDMA一经推出就让工程师们欲罢不能；另一种是更为底层的、需要设计者有一定PCIE协议知识的、更易于定制化开发的7 Series Integrated Block for PCI Express架构，该IP实现的是PCIe 的物理层、链路层和事务层，提供给用户的是以 AXI4-stream 接口定义的TLP 包，使用该IP 核，需要对PCIe 协议有清楚的理解，特别是对事务包TLP报文格式；本设计采用第一种方案，使用XDMA的中断模式实现PCIE通信；本架构既有简单的测速实验，也有视频采集应用；

工程概述

本设计使用Xilinx系列FPGA为平台，调用Xilinx官方的XDMA方案搭建基中断模式下的AD7606数据采集转PCIE传输；输入源为AD数据源，我用到的是示波器，用示波器产生一个正弦波，然后示波器信号接入AD7606转接板；AD7606有两种输出模式，一是串行模式，可以节约IO引脚，方便PCB布线，二是并行模式，IO引脚较多，本设计使用到了两种AD7606转接板，分别对应串行模式和并行模式；FPGA端用纯verilog代码设计了AD7606驱动，该驱动配置AD7606并采集AD数据，有串行模式和并行模式两个版本；AD7606在驱动的加持下将模拟信号转换为数字信号后传给FPGA；然后使用本博主常用的FDMA数据缓存架构将采集到的AD7606数据进行缓存缓存；缓存介质设计了两种方案，一是FPGA板载的DDR3作为缓存介质，对应你的开发板有DDR3的情况，二是FPGA内部的BRAM作为缓存介质，对应你的开发板无DDR3的情况；本设计为选取AD7606全部8通道的其中2个通道进行缓存，缓存4096个点后就发起一次用户中断给XDMA，XDMA收到用户中断后通知QT上位机发起一次XDMA读数据操作，XDMA再从DDR中读取一帧视频并通过PCIE总线发送给QT上位机，QT上位机接收并显示当前采集的AD数据；本博客提供8套工程源码，具体如下：

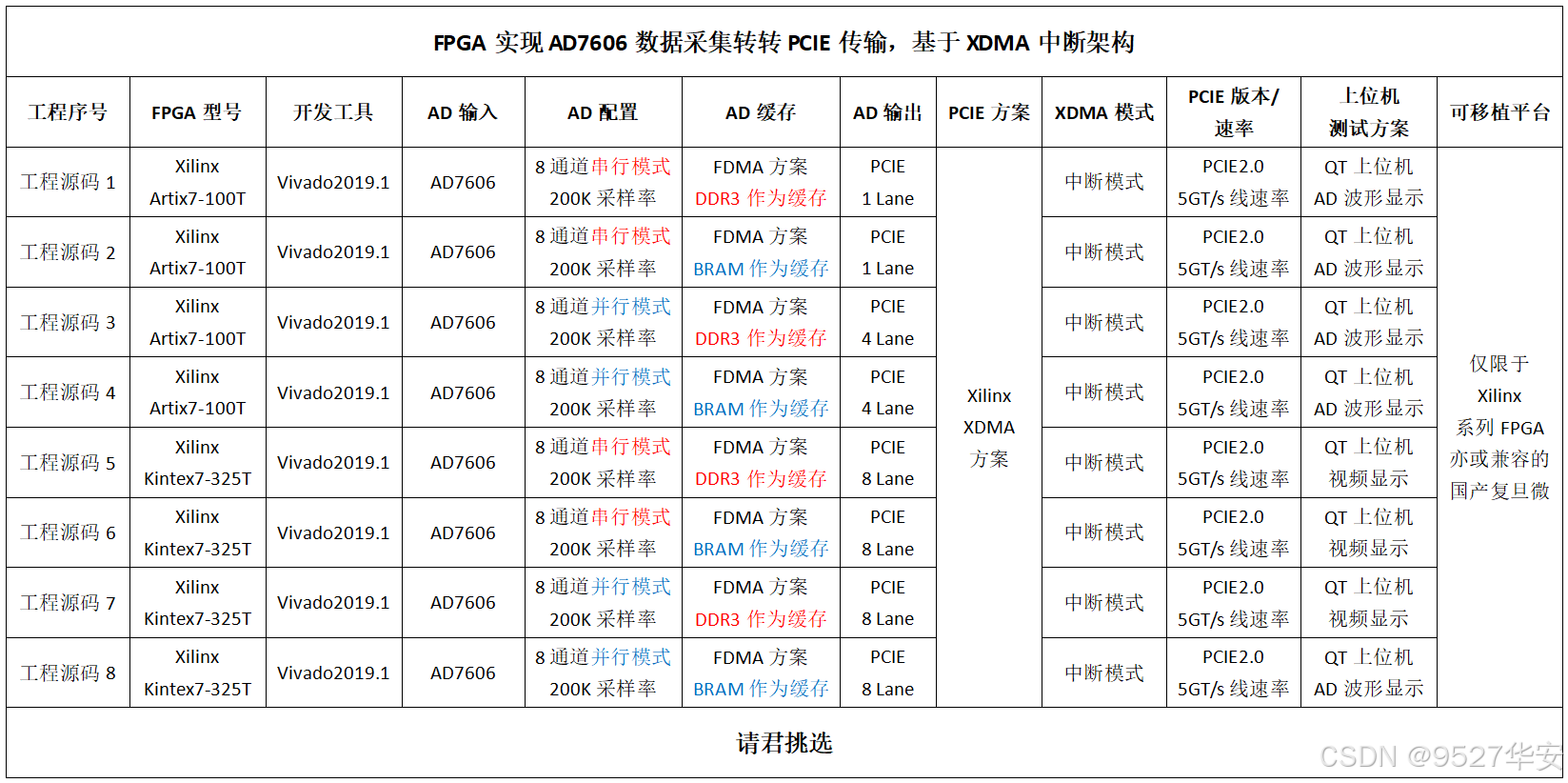

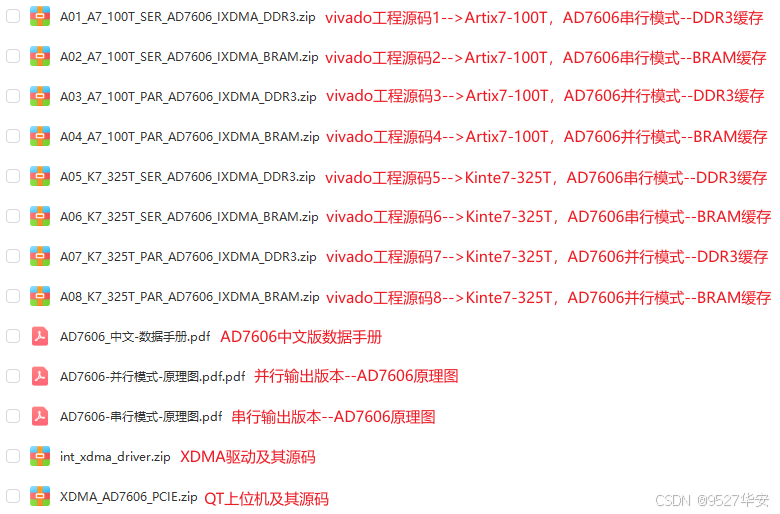

现对上述8套工程源码做如下解释，方便读者理解：

工程源码1

开发板FPGA型号为Xilinx–>Artix7-100T–xc7a100tfgg484-2；输入源为AD数据源，我用到的是示波器，用示波器产生一个正弦波，然后示波器信号接入AD7606转接板；AD7606输出模式为串行模式；FPGA端用纯verilog代码设计了AD7606驱动，该驱动配置AD7606并采集AD数据；AD7606在驱动的加持下将模拟信号转换为数字信号后传给FPGA；然后使用本博主常用的FDMA数据缓存架构将采集到的AD7606数据进行缓存缓存；缓存介质为FPGA板载的DDR3；本设计为选取AD7606全部8通道的其中2个通道进行缓存，缓存4096个点后就发起一次用户中断给XDMA，XDMA收到用户中断后通知QT上位机发起一次XDMA读数据操作，XDMA再从DDR中读取一帧视频并通过PCIE总线发送给QT上位机，QT上位机接收并显示当前采集的AD数据；板载PCIE为1 Lane的PCIE2.0；单Lane线速率配置为5GT/s；由此形成AD7606+XDMA+PCIE+QT的高端架构；该工程适用于PCIE接口的AD数据采集卡应用；

工程源码2

开发板FPGA型号为Xilinx–>Artix7-100T–xc7a100tfgg484-2；输入源为AD数据源，我用到的是示波器，用示波器产生一个正弦波，然后示波器信号接入AD7606转接板；AD7606输出模式为串行模式；FPGA端用纯verilog代码设计了AD7606驱动，该驱动配置AD7606并采集AD数据；AD7606在驱动的加持下将模拟信号转换为数字信号后传给FPGA；然后使用本博主常用的FDMA数据缓存架构将采集到的AD7606数据进行缓存缓存；缓存介质为FPGA板载的BRAM；本设计为选取AD7606全部8通道的其中2个通道进行缓存，缓存4096个点后就发起一次用户中断给XDMA，XDMA收到用户中断后通知QT上位机发起一次XDMA读数据操作，XDMA再从DDR中读取一帧视频并通过PCIE总线发送给QT上位机，QT上位机接收并显示当前采集的AD数据；板载PCIE为1 Lane的PCIE2.0；单Lane线速率配置为5GT/s；由此形成AD7606+XDMA+PCIE+QT的高端架构；该工程适用于PCIE接口的AD数据采集卡应用；

工程源码3

开发板FPGA型号为Xilinx–>Artix7-100T–xc7a100tfgg484-2；输入源为AD数据源，我用到的是示波器，用示波器产生一个正弦波，然后示波器信号接入AD7606转接板；AD7606输出模式为并行模式；FPGA端用纯verilog代码设计了AD7606驱动，该驱动配置AD7606并采集AD数据；AD7606在驱动的加持下将模拟信号转换为数字信号后传给FPGA；然后使用本博主常用的FDMA数据缓存架构将采集到的AD7606数据进行缓存缓存；缓存介质为FPGA板载的DDR3；本设计为选取AD7606全部8通道的其中2个通道进行缓存，缓存4096个点后就发起一次用户中断给XDMA，XDMA收到用户中断后通知QT上位机发起一次XDMA读数据操作，XDMA再从DDR中读取一帧视频并通过PCIE总线发送给QT上位机，QT上位机接收并显示当前采集的AD数据；板载PCIE为4 Lane的PCIE2.0；单Lane线速率配置为5GT/s；由此形成AD7606+XDMA+PCIE+QT的高端架构；该工程适用于PCIE接口的AD数据采集卡应用；

工程源码4

开发板FPGA型号为Xilinx–>Artix7-100T–xc7a100tfgg484-2；输入源为AD数据源，我用到的是示波器，用示波器产生一个正弦波，然后示波器信号接入AD7606转接板；AD7606输出模式为并行模式；FPGA端用纯verilog代码设计了AD7606驱动，该驱动配置AD7606并采集AD数据；AD7606在驱动的加持下将模拟信号转换为数字信号后传给FPGA；然后使用本博主常用的FDMA数据缓存架构将采集到的AD7606数据进行缓存缓存；缓存介质为FPGA板载的BRAM；本设计为选取AD7606全部8通道的其中2个通道进行缓存，缓存4096个点后就发起一次用户中断给XDMA，XDMA收到用户中断后通知QT上位机发起一次XDMA读数据操作，XDMA再从DDR中读取一帧视频并通过PCIE总线发送给QT上位机，QT上位机接收并显示当前采集的AD数据；板载PCIE为4 Lane的PCIE2.0；单Lane线速率配置为5GT/s；由此形成AD7606+XDMA+PCIE+QT的高端架构；该工程适用于PCIE接口的AD数据采集卡应用；

工程源码5

开发板FPGA型号为Xilinx–>Kintex7–35T–xc7k325tffg900-2；输入源为AD数据源，我用到的是示波器，用示波器产生一个正弦波，然后示波器信号接入AD7606转接板；AD7606输出模式为串行模式；FPGA端用纯verilog代码设计了AD7606驱动，该驱动配置AD7606并采集AD数据；AD7606在驱动的加持下将模拟信号转换为数字信号后传给FPGA；然后使用本博主常用的FDMA数据缓存架构将采集到的AD7606数据进行缓存缓存；缓存介质为FPGA板载的DDR3；本设计为选取AD7606全部8通道的其中2个通道进行缓存，缓存4096个点后就发起一次用户中断给XDMA，XDMA收到用户中断后通知QT上位机发起一次XDMA读数据操作，XDMA再从DDR中读取一帧视频并通过PCIE总线发送给QT上位机，QT上位机接收并显示当前采集的AD数据；板载PCIE为8 Lane的PCIE2.0；单Lane线速率配置为5GT/s；由此形成AD7606+XDMA+PCIE+QT的高端架构；该工程适用于PCIE接口的AD数据采集卡应用；

工程源码6

开发板FPGA型号为Xilinx–>Kintex7–35T–xc7k325tffg900-2；输入源为AD数据源，我用到的是示波器，用示波器产生一个正弦波，然后示波器信号接入AD7606转接板；AD7606输出模式为串行模式；FPGA端用纯verilog代码设计了AD7606驱动，该驱动配置AD7606并采集AD数据；AD7606在驱动的加持下将模拟信号转换为数字信号后传给FPGA；然后使用本博主常用的FDMA数据缓存架构将采集到的AD7606数据进行缓存缓存；缓存介质为FPGA板载的BRAM；本设计为选取AD7606全部8通道的其中2个通道进行缓存，缓存4096个点后就发起一次用户中断给XDMA，XDMA收到用户中断后通知QT上位机发起一次XDMA读数据操作，XDMA再从DDR中读取一帧视频并通过PCIE总线发送给QT上位机，QT上位机接收并显示当前采集的AD数据；板载PCIE为8 Lane的PCIE2.0；单Lane线速率配置为5GT/s；由此形成AD7606+XDMA+PCIE+QT的高端架构；该工程适用于PCIE接口的AD数据采集卡应用；

工程源码7

开发板FPGA型号为Xilinx–>Kintex7–35T–xc7k325tffg900-2；输入源为AD数据源，我用到的是示波器，用示波器产生一个正弦波，然后示波器信号接入AD7606转接板；AD7606输出模式为并行模式；FPGA端用纯verilog代码设计了AD7606驱动，该驱动配置AD7606并采集AD数据；AD7606在驱动的加持下将模拟信号转换为数字信号后传给FPGA；然后使用本博主常用的FDMA数据缓存架构将采集到的AD7606数据进行缓存缓存；缓存介质为FPGA板载的DDR3；本设计为选取AD7606全部8通道的其中2个通道进行缓存，缓存4096个点后就发起一次用户中断给XDMA，XDMA收到用户中断后通知QT上位机发起一次XDMA读数据操作，XDMA再从DDR中读取一帧视频并通过PCIE总线发送给QT上位机，QT上位机接收并显示当前采集的AD数据；板载PCIE为8 Lane的PCIE2.0；单Lane线速率配置为5GT/s；由此形成AD7606+XDMA+PCIE+QT的高端架构；该工程适用于PCIE接口的AD数据采集卡应用；

工程源码8

开发板FPGA型号为Xilinx–>Kintex7–35T–xc7k325tffg900-2；输入源为AD数据源，我用到的是示波器，用示波器产生一个正弦波，然后示波器信号接入AD7606转接板；AD7606输出模式为并行模式；FPGA端用纯verilog代码设计了AD7606驱动，该驱动配置AD7606并采集AD数据；AD7606在驱动的加持下将模拟信号转换为数字信号后传给FPGA；然后使用本博主常用的FDMA数据缓存架构将采集到的AD7606数据进行缓存缓存；缓存介质为FPGA板载的BRAM；本设计为选取AD7606全部8通道的其中2个通道进行缓存，缓存4096个点后就发起一次用户中断给XDMA，XDMA收到用户中断后通知QT上位机发起一次XDMA读数据操作，XDMA再从DDR中读取一帧视频并通过PCIE总线发送给QT上位机，QT上位机接收并显示当前采集的AD数据；板载PCIE为8 Lane的PCIE2.0；单Lane线速率配置为5GT/s；由此形成AD7606+XDMA+PCIE+QT的高端架构；该工程适用于PCIE接口的AD数据采集卡应用；

本文详细描述了FPGA基于XDMA中断模式实现实现AD7606数据采集转转PCIE传输的设计方案，工程代码可综合编译上板调试，可直接项目移植，适用于在校学生、研究生项目开发，也适用于在职工程师做项目开发，可应用于医疗、军工等行业的高速接口领域；
提供完整的、跑通的工程源码和技术支持；
工程源码和技术支持的获取方式放在了文章末尾，请耐心看到最后；

免责声明

本工程及其源码即有自己写的一部分，也有网络公开渠道获取的一部分(包括CSDN、Xilinx官网、Altera官网等等)，若大佬们觉得有所冒犯，请私信批评教育；基于此，本工程及其源码仅限于读者或粉丝个人学习和研究，禁止用于商业用途，若由于读者或粉丝自身原因用于商业用途所导致的法律问题，与本博客及博主无关，请谨慎使用。。。

2、相关方案推荐

我已有的PCIE方案

我的主页有PCIE通信专栏，该专栏基于XDMA的轮询模式实现与QT上位机的数据交互，既有基于RIFFA实现的PCIE方案，也有基于XDMA实现的PCIE方案；既有简单的数据交互、测速，也有应用级别的图像采集传输，以下是专栏地址：
点击直接前往
此外，我的主页有中断模式的PCIE通信专栏，该专栏基于XDMA的中断模式实现与QT上位机的数据交互，以下是专栏地址：
点击直接前往
此外，还有基于RIFFA架构的PCIE通信专栏，以下是专栏地址：
点击直接前往

3、PCIE基础知识扫描

PCIe 总线架构与以太网的 OSI 模型类似，是一种分层协议架构，分为事务层(Transaction Layer)、数据链路层(Data Link Layer) 和物理层(Physical Layer)。这些层中的每一层都分为两部分：一部分处理出站（要发送的）信息，另一部分处理入站（接收的）信息，如下图：

事务层
事务层的主要责任是事务层包 TLP(Transaction Layer Packet)的组装和拆卸。事务层接收来自 PCIe 设备核心层的数据，并将其封装为 TLP。TLP 用于传达事务，例如读取和写入，以及确定事件的类型。事务层还负责管理 TLP 的基于信用的流控制。每个需要响应数据包的请求数据包都作为拆分事务实现。每个数据包都有一个唯一标识符，该标识符使响应数据包可以定向到正确的始发者。数据包格式支持不同形式的寻址，具体取决于事务的类型（内存、I/O、配置和消息）。数据包可能还具有诸如 No Snoop、Relaxed Ordering 和基于 ID 的排序（IDO）之类的属性。事务层支持四个地址空间：包括三个 PCI 地址空间（内存、I/O 和配置）并添加消息空间。该规范使用消息空间来支持所有先前 PCI 的边带信号，例如中断、电源管理请求等，作为带内消息事务。

数据链路层
数据链路层充当事务层和物理层之间的中间阶段。数据链路层的主要职责包括链路管理和数据完整性，包括错误检测和错误纠正。数据链路层的发送方接受事务层组装的 TLP，计算并应用数据保护代码和 TLP序列号，以及将它们提交给物理层以在链路上传输。接收数据链路层负责检查接收到的 TLP 的完整性，并将它们提交给事务层以进行进一步处理。在检测到 TLP 错误时，此层负责请求重发 TLP，直到正确接收信息或确定链路失败为止。数据链路层还生成并使用用于链路管理功能的数据包。为了将这些数据包与事务层（TLP）使用的数据包区分开，当指代在数据链路层生成和使用的数据包时，将使用术语“数据链路层数据包（DLLP）”。

物理层
PCIe 总线的物理层为 PCIe 设备间的数据通信提供传送介质，为数据传送提供可靠的物理环境。物理层包括用于接口操作的所有电路，包括驱动器和输入缓冲器、并行至串行和串行至并行转换、PLL 和阻抗匹配电路。它还包括与接口初始化和维护有关的逻辑功能。物理层以实现特定的格式与数据链路层交换信息。该层负责将从数据链路层接收的信息转换为适当的序列化格式，并以与连接到链路另一端的设备兼容的频率和通道宽度在 PCI Express 链路上传输该信息。物理层是 PCIe 体系结构最重要，也是最难以实现的组成部分（该层对用户透明，开发 PCIe 程序时无需关心）。PCIe 总线的物理层定义了 LTSSM (Link Training and Status State Machine)状态机，PCIe 链路使用该状态机管理链路状态，并进行链路训练、链路恢复和电源管理。PCIe 总线使用端到端的连接方式，在一条PCIe 链路的两端只能各连接一个设备，这两个设备互为数据发送端和数据接收端。由于 PCIe 是支持全双工通信的，所以发送端和接收端中都含有TX (发送逻辑) 和RX (接收逻辑)。在PCIe 总线的物理链路的一个数据通路(Lane) 中，有两组差分信号，共4 根信号线组成。其中发送端的TX 与接收端的RX 使用一组差分信号连接，该链路也被称为发送端的发送链路，也是接收端的接收链路；而发送端的RX 与接收端的TX 使用另一组差分信号连接，该链路也被称为发送端的接收链路，也是接收端的发送链路。一个PCIe 链路可以由多个Lane 组成。目前PCIe 链路可以支持1、2、4、8、12、16 和32 个Lane，即×1、×2、×4、×8、×12、×16 和×32 宽度的PCIe 链路。每一个Lane 上使用的总线频率与PCIe 总线使用的版本相关。

4、工程详细设计方案

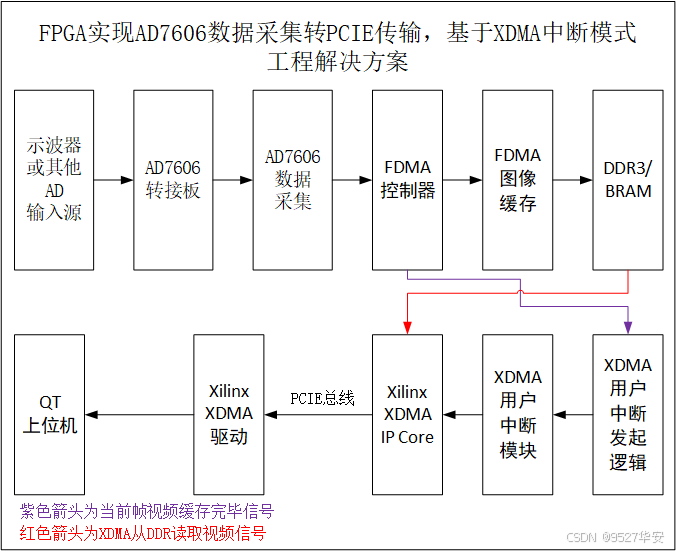

工程设计原理框图

工程详细设计方案框图如下：

AD模拟数据输入设备

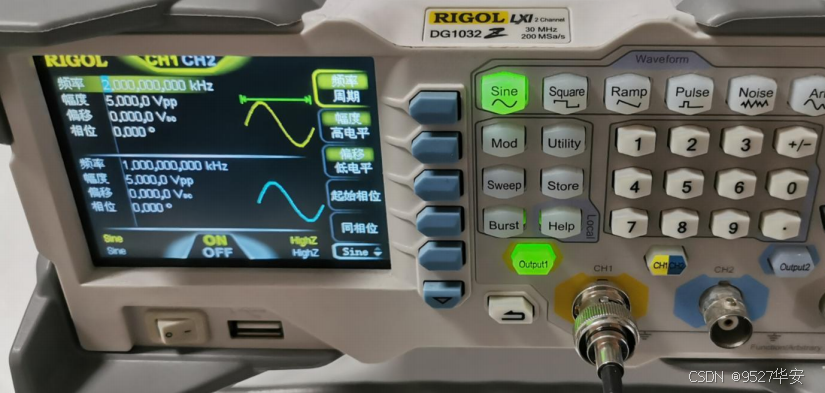

我用到的是示波器作为输入，你也可以用高精度的开关电源作为输入，或者其他；示波器输出如下：

AD7606数据手册解读

AD7606英文原版数据手册只有37页，但真正看懂的兄弟却很少，本博主提供中文版数据手册，下面解读一下这个手册：
DAQ7606 是 16 位 8 通道同步采样模数数据采集系统(DAS)。AD7606 内置模拟输入箝位保护、二阶抗混叠滤波器、跟踪保持放大器、16 位电荷再分配逐次逼近型 ADC、灵活的数字滤波器、2.5V 基准电压源、基准电压缓冲以及高速串行和并行接口。AD7606 采用 5V 单电源供电，可以处理±10V 和±5V 真双极性输入信号，同时所有通道均能以高达 200 kSPS 的吞吐速率采样。输入箝位保护电路可以耐受最高达±16.5V 的电压。无论以何种采样频率工作，AD7606 的模拟输入阻抗均为 1 MΩ。它采用单电源工作方式，具有片内滤波和高输入阻抗，因此无需驱动运算放大器和外部双极性电源。AD7606 抗混叠滤波器的 3 dB 截止频率为 22 kHz；当采样速率为 200 ksps 时，它具有 40 dB 抗混叠抑制特性。灵活的数字滤波器采用引脚驱动，可以改善信噪比(SNR)，并降低 3 dB 带宽。
写了这么多你看懂了吗？我猜你应该是云里雾里，下面举例说人话，让你听得懂：
AD7606芯片框图如下：

红线即是信号输出输出的数据通路；

AD7606输入信号采集范围

AD7606可以处理±10V 和±5V 真双极性输入信号，即输入信号可以是±10V 和±5V，由RANGE引脚上下拉决定；
下拉处理±5V 信号；
上拉处理±10V 信号；
一旦选择了输入信号范围，就别乱给信号源了，否则烧板子了。。。
原文如下：

AD7606输出模式选择

红线以通道1为例：
输入数据位单端模拟数据，进过复杂的转换后可输出串行数字信号或者并行数据信号；
如果你的板子设计引脚资源有限，则选择串行输出；串行输出的优点是节约IO，缺点是采集时序复杂些；
如果你的板子设计引脚足够多，则选择并行输出，并行输出数据线占用16个IO口，并行输出的优点是采集时序简单，缺点是费IO；可自行选择；
输出模式选择通过PAR/SER/BYTE SEL引脚的上下拉决定；
上拉选择串行输出；
下拉选择并行输出；
具体的时序细节放在后面的章节；
原文如下：

AD7606过采样率设置

过采样率设置由OS的三个引脚上下拉决定，可以固定用电阻上下拉，这种模式就定死了，除非飞线，也可以用FPGA引脚给高低电平配置，具体配置模式如下图：

作为FPGA开发者，需要知道这些就行了，具体的时序细节放在后面的章节；

AD7606串行输出采集

AD7606串行采集时钟的范围要求如下：

这里我们选择16.666MHz时钟，不高也不低；
系统参考时钟选择100M，那个1个时钟周期就是1000÷100=10ns；
采集时钟是16.666M，那个1个时钟周期就是1000÷16.666=60ns；
记住这两个时钟周期，很重要；
串行输出流程时序图如下：

这张图采用边转换边读取的方式，还有转换完成后再读取的方式，既然可以边转换边读取，为何还要等转换完成后再读取呢？所以我们直接用这种方式。并行采集使用的则是转换完成后再读取的方式。
第一步：

拉高RESET引脚至少至少50ns，数据手册规定如下：

第二步：

拉低CONVSTA或者CONVSTB持续最多0.5ms(500ns)，注意这里是最多，所以在代码里只需一个参考时钟周期足以，比如你用的100M，一个参考时钟周期就是10ns，当然，CONVSTA和CONVSTB也可同时拉低，这样就是8个通道同时采集，时间由数据手册得知，如下：

CONVSTA开启V1-V4通道的转换；
CONVSTB开启V5-V8通道的转换；
原文如下：

第三步：

等待BUSY为高后，拉低CS，这个BUSY是AD7606输出给用户的，表征AD转换正在进行，他有一个最大时间，我们一定要满足他的最大时间，不然人家还没转换完你就结束采集了，岂不唧唧了；那么，CS在什么时刻拉低呢？既然前面我们已经选择了边转换边读取的方式，所以在BUSY拉高的期间CS拉低，数据手册最大推荐4.15us，代码里直接设置5ms，由数据手册得知，如下：

流程看完了，来看具体的采集时序：

采集时序如下：
首先用户拉低CS，并给出SCLK到AD7606，AD7606在CS为低期间，在SCLK的上升沿输出数据（但根据时序图，我感觉是SCLK高电平期间输出的），一个通道一次转换后输出16位采样数据；
既然AD7606是在SCLK上升沿输出，那么FPGA就应该在SCLK下降沿采集（或者低电平采集）；
AD7606有8个模拟输入通道，串行输出模式下只有两个数字输出通道，每个输入通道输出16位采样数据；
DOUTA对应CH1、CH2、CH3、CH4四个输出通道；
DOUTB对应CH5、CH6、CH7、CH8四个输出通道；
因为每个输入通道输出16位采样数据，需要16个SCLK周期，所以4个输入通道输出16位采样数据，需要64个SCLK周期；那个我们需要一个计数器，计数到64时输出64位的采集数据，呢么采集到的每个通道数据对应如下：
wire [15:0] ad_ch1 = ad_out_a[63:48]；
wire [15:0] ad_ch2 = ad_out_a[47:32]；
wire [15:0] ad_ch3 = ad_out_a[31:16]；
wire [15:0] ad_ch4 = ad_out_a[15: 0]；
wire [15:0] ad_ch5 = ad_out_b[63:48]；
wire [15:0] ad_ch6 = ad_out_b[47:32]；
wire [15:0] ad_ch7 = ad_out_b[31:16]；
wire [15:0] ad_ch8 = ad_out_b[15: 0]；
串行采集代码顶层接口代码如下：

module helai_ad7606_ser#(
	parameter	SYS_CLK = 100_000_000,	//系统时钟
	parameter	SPI_CLK = 16_666_666	//AD采集时钟
)
(
	input          i_sys_clk   ,	//系统时钟
	input          i_rstn      ,	//系统复位,低有效
	input          i_ad_cha    ,	//AD7606串行输出通道A
	input          i_ad_chb    ,	//AD7606串行输出通道B
	input          i_ad_busy   ,	//输入BUSY
	output [2:0]   o_ad_os     ,	//输出采样率配置
	output    	   o_ad_cs     ,	//输出片选
	output reg     o_ad_sclk   ,	//输出采样时钟
	output         o_ad_rst    ,	//输出复位
	output    	   o_ad_convsta,	//输出开启V1-V4通道采集
	output    	   o_ad_convstb,	//输出开启V5-V8通道采集
	output         o_ad_range  ,	//输入信号范围配置
	output [15:0]  o_ad_ch1    ,	//输出通道1
	output [15:0]  o_ad_ch2    ,	//输出通道2
	output [15:0]  o_ad_ch3    ,	//输出通道3
	output [15:0]  o_ad_ch4    ,	//输出通道4
	output [15:0]  o_ad_ch5    ,	//输出通道5
	output [15:0]  o_ad_ch6    ,	//输出通道6
	output [15:0]  o_ad_ch7    ,	//输出通道7
	output [15:0]  o_ad_ch8    ,	//输出通道8
	output 		   o_ad_rxdone 		//输出数据有效信号，高有效
 );

AD7606串行输出采集仿真

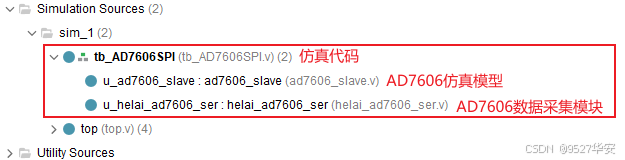

在AD7606串行输出版本工程中，本博主提供了仿真代码，该仿真旨在验证AD7606数据采集模块的正确性，包括AD7606数据采集模块、AD7606仿真模型、仿真代码三部分组成，如下图：

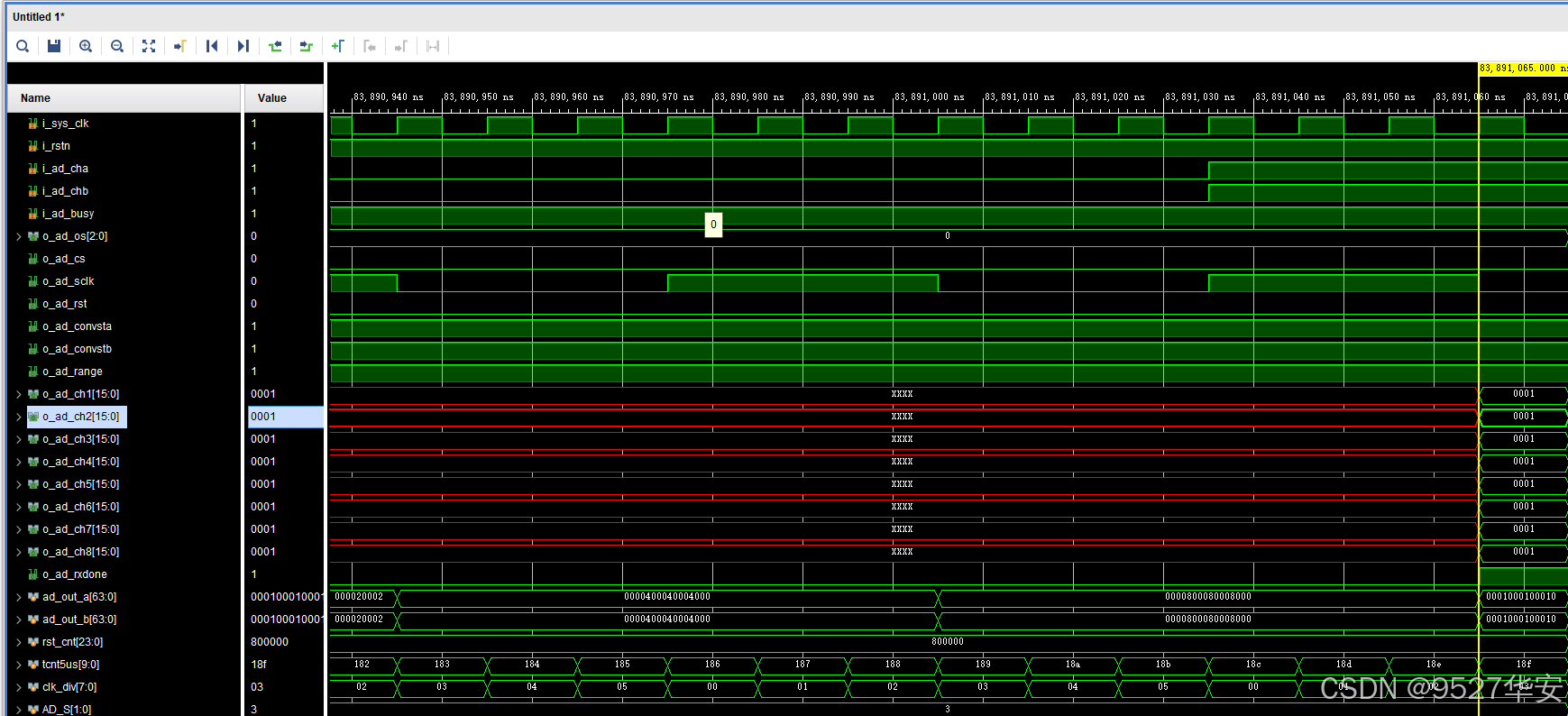

仿真如下：

你可以修改仿真代码，使仿真时间边长，以便采集更多数据；

AD7606并行输出采集

并行采集时序，由于官方画的图太繁琐，我直接重画了一个图来表示，如下：

第一步：拉高RESET引脚至少至少50ns，和串行采集一样；
第二步：拉低CONVSTA或者CONVSTB持续最多0.5ms(500ns)，和串行采集一样；
第三步：等待转换完成再读取数据，即采用转换完成后再读取的方式；
第四步：拉低CS片选信号；
第五步：拉低RD信号，在RD和CS同时为低时即可依次读取V1-V8通道的数据；
相应的时间问题也是重要的，具体查看手册；
并行采集代码顶层接口代码如下：

module helai_ad7606_par(
	input                        clk          ,	//系统时钟,100M
	input                        rst_n        ,	//系统复位,低有效
	input [15:0]                 ad_data      ,	//输入并行数据
	input                        ad_busy      ,	//输入BUSY
	input                        first_data   ,	//未用到此信号
	output [2:0]                 ad_os        ,	//输出采样率配置
	output reg                   ad_cs        ,	//输出片选
	output reg                   ad_rd        ,	//输出读数据
	output reg                   ad_reset     ,	//输出复位
	output reg                   ad_convstab  ,	//输出开启V1-V8通道采集
	output                       ad_data_valid,	//输出数据有效信号，高有效
	output reg [15:0]            ad_ch1       ,	//输出通道1
	output reg [15:0]            ad_ch2       ,	//输出通道2
	output reg [15:0]            ad_ch3       ,	//输出通道3
	output reg [15:0]            ad_ch4       ,	//输出通道4
	output reg [15:0]            ad_ch5       ,	//输出通道5
	output reg [15:0]            ad_ch6       ,	//输出通道6
	output reg [15:0]            ad_ch7       ,	//输出通道7
	output reg [15:0]            ad_ch8       	//输出通道8
);

FDMA AD数据缓存

FDMA AD数据缓存架构实现的功能是将采集到的AD数据缓存到板载DDR3或者BRAM中，由于调用了Xilinx官方的MIG作为DDR控制器，所以FDMA AD数据缓存架构就是实现用户数据到MIG或者BRAM的桥接作用；架构如下：

FDMA AD数据缓存架构由FDMA控制器+FDMA组成；FDMA实际上就是一个AXI4-FULL总线主设备，与MIG或者BRAM对接，MIG配置为AXI4-FULL接口；FDMA控制器实际上就是一个数据读写逻辑，以写AD数据为例，假设一帧AD数据的大小为M×N，其中M代表一包AD数据的大小，N代表有多少包数据；FDMA控制器每次写入一包AD数据，即每次向DDR3或者BRAM中写入M个点，写N次即可完成1帧一帧AD数据的缓存，本设计只用到了FDMA控制器的写功能，FDMA控制器IP配置如下：

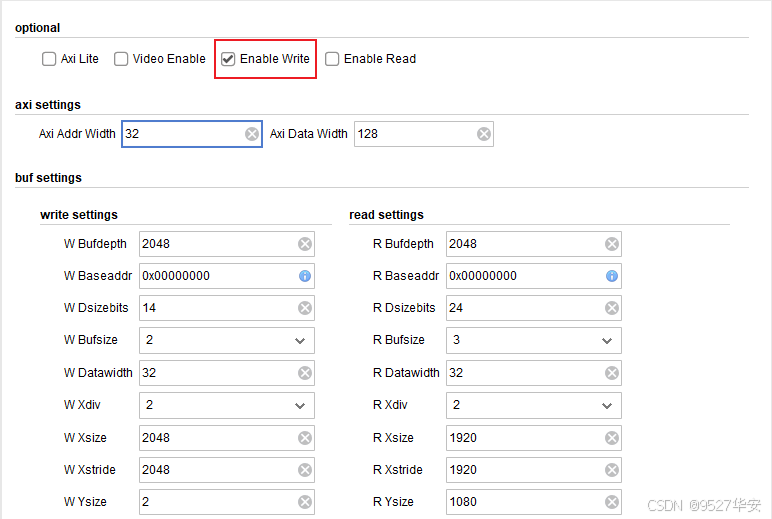

FDMA AD数据缓存架构在Block Design中如下：

XDMA配置及使用

根据Xilinx官方手册，XDMA框图如下：

由图可知，XDMA封装了Integrated Block for PCI Express IP，不仅完成了事务层的组包解包，还添加了完整的 DMA 引擎；
XDMA 一般情况下使用AXI4 接口，AXI4 接口可以加入到系统总线互联，适用于大数据量异步传输，而且通常情况下使用 XDMA 都会使用到 BRAM 或 DDR 内存；AXI4-Stream 接口适用于低延迟数据流传输。XDMA 允许在主机内存和 DMA 子系统之间移动数据。它通过对包含有关要传输的数据的源、目标和数量的信息的“描述符”进行操作来实现此目的。这些直接内存传输既可以用于主机到卡（Host to Card，H2C）的传输，也可以用与卡到主机（Card to Host，C2H）的传输。可以将 DMA 配置为由所有通道共享一个 AXI4 Master 接口，或者为每个启用的通道提供一个 AXI4-Stream 接口。内存传输是基于每个通道的描述符链接列表指定的，DMA 从主机内存和进程中获取这些链接列表。诸如描述符完成和错误之类的事件通过中断来发出信号。XDMA 还提供多达 16 条用户中断线，这些中断线会向主机生成中断。本设计需要配置为中断模式；如下图：

XDMA详情参考《AXI Bridge for PCI Express Gen3 Subsystem Product Guide（PG194）》；XDMA在Block Design中如下：

XDMA中断模块

XDMA中断模块和XDMA IP配合使用，XDMA中断模块主要执行两个任务，一是获取XDMA的状态，输出用户中断使能信号，以指示用户此时可以发起中断，该任务通过AXI_Lite接口与XDMA连接，其从机地址受PC端软件控制；二是转发用户中断给XDMA，当用户侧检测到XDMA处于可接受中断状态时，用户逻辑可以发起中断，XDMA中断模块将此中断转发给XDMA IP；将模块直接拖入Block Design中，显示如下：

用户中断发起逻辑

本设计为选取AD7606全部8通道的其中2个通道进行缓存，缓存4096个点后就发起一次用户中断给XDMA，XDMA收到用户中断后通知QT上位机发起一次XDMA读数据操作，XDMA再从DDR中读取一帧视频并通过PCIE总线发送给QT上位机，QT上位机接收并显示当前采集的AD数据；核心代码如下：

Windows版本XDMA驱动安装

提供Windows和Linux系统驱动，本章节介绍Windows下XDMA驱动安装；

Windows下驱动安装步骤如下：友情提示，Windows下驱动秩序安装一次即可；

第一步：使系统禁用签名并进入测试模式，方法如下：

也可百度其他方法实现上述目的，完成后电脑屏幕右下角应有如下显示：

第二步：定位到驱动目录下，提供Windows7和Windows10两个版本驱动，由于我的电脑选择Windows10，如下：

单击鼠标右键安装即可，如下：



第三步：下载FPGA工程bit到FPGA开发板，然后重启电脑，打开我的电脑–>管理–>设备管理器，应看到如下设备：

Linux版本XDMA驱动安装

提供Windows和Linux系统驱动，本章节介绍Linux下XDMA驱动安装；

Linux下驱动安装步骤如下：友情提示，Linux下，每次下载FPGA bit后都需要重启电脑才能安装驱动；

进入到Linux驱动目录下，一次执行以下两条指令即可安装，如下：
• 驱动编译终端指令：make -j8
•驱动安装终端指令：sudo insmod xdma.ko

QT上位机

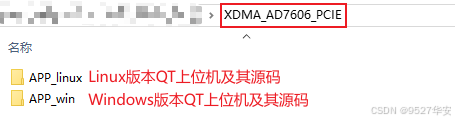

提供Linux和Win10版本的QT上位机，位置如下：

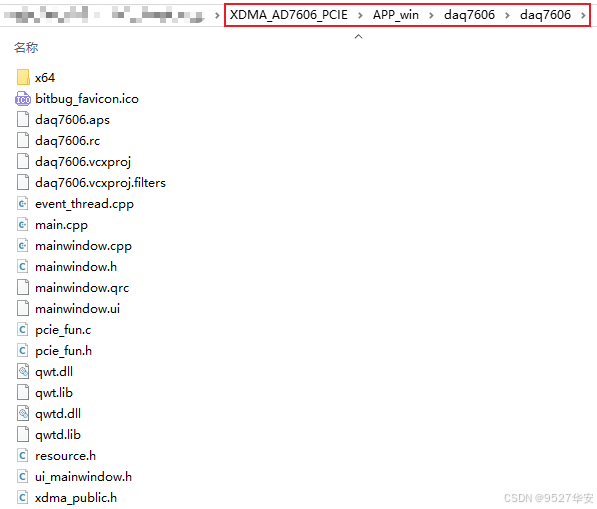

以Win10版本为例，源码位置如下：

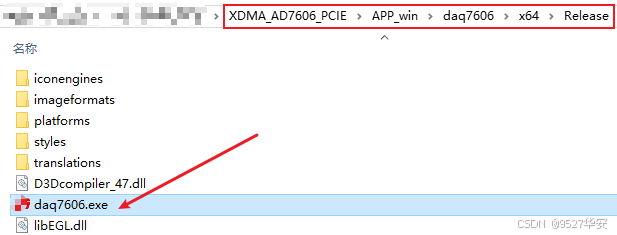

以Win10版本下，可以点击已经编译好的QT软件直接运行，位置如下：

Linux下必须先安装QT软件，然后打开QT工程才能运行，如下：

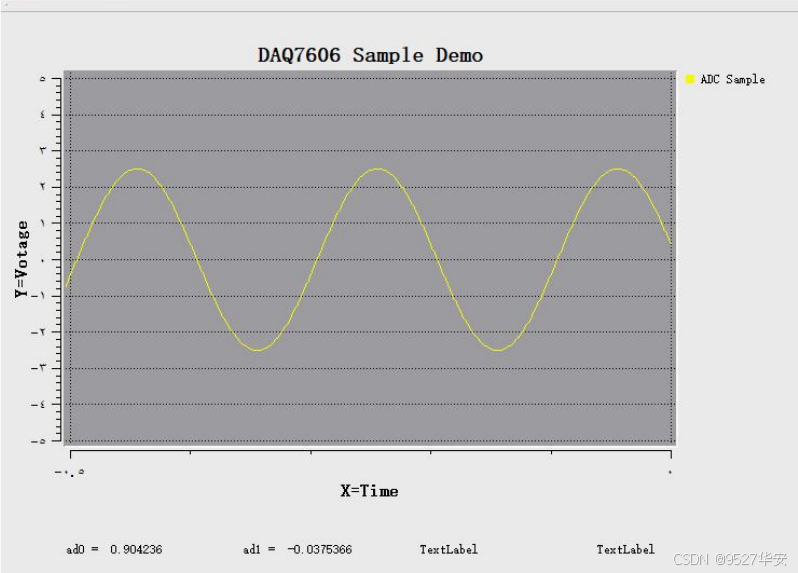

QT上位机运行效果如下：

工程源码架构

以工程源码1为例，工程Block Design设计如下：

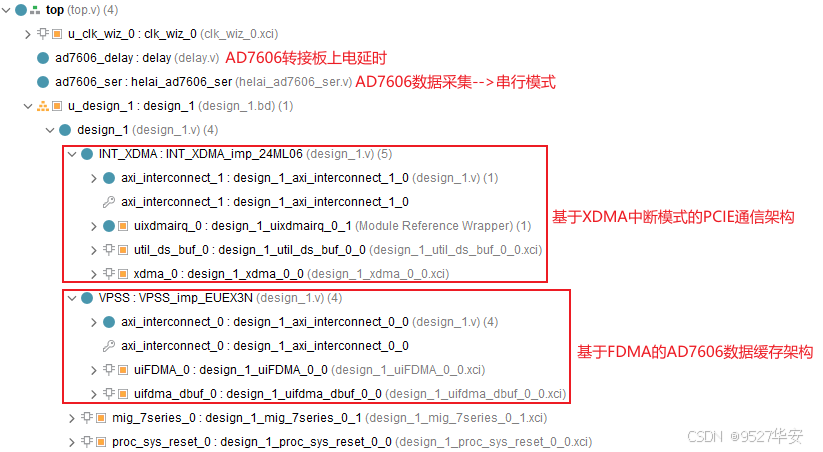

以工程源码1为例，综合后的工程源码架构如下：

Vivado工程注意事项

Vivado工程需要配合修改过的Xilinx官方XDMA驱动和QT上位机一起使用，所以Vivado工程必须做到以下几点：
1：XDMA中的AXI4_Lite基地址必须设为0x44A00000，这是XDMA驱动修改的规定，感兴趣的可以去看驱动源码，配置如下；

2：MIG的DDR基地址必须从0x00000000开始，这是QT上位机代码的规定，感兴趣的可以去看QT源码，配置如下；

PCIE上板调试注意事项

1：必须先安装本博提供的XDMA驱动，详情请参考第4章节的《XDMA驱动及其安装》，Windows版本驱动只需安装一次；
2：Windows版本下载FPGA工程bit后需要重启电脑，电脑才能识别到XDMA驱动；程序固化后也需要重启电脑；Linux版本每次载FPGA工程bit后都需要重启电脑，都需要安装XDMA驱动；
3：FPGA板卡插在主机上后一般不需要额外供电，如果你的板子元器件较多功耗较大，则需要额外供电，详情咨询开发板厂家，当然，找我买板子的客户可以直接问我；
4：PCIE调试需要电脑主机，但笔记本电脑理论上也可以外接出来PCIE，详情百度自行搜索一下，电脑主机PCIE插槽不方便操作时可以使用延长线接出来，某宝有卖；

5、vivado工程源码1详解–>Artix7-100T，AD7606串行模式–DDR3缓存

开发板FPGA型号：Xilinx–Artix7–xc7a100tfgg484-2；
FPGA开发环境：Vivado2019.1；
QT开发环境：VS2015 + Qt 5.12.10；
输入：示波器产生正弦波送AD7606转接板；
输出：PCIE2.0；
AD7606输出模式：串行模式；
图像缓存方案：FDMA图像缓存；
图像缓存介质：板载DDR3；
PCIE底层方案：Xilinx XDMA；
PCIE详情：PCIE2.0版本，X1，5GT/s单lane线速率；
实现功能：FPGA实现AD7606数据采集转转PCIE传输；
工程作用：此工程目的是让读者掌握FPGA实现AD7606数据采集转转PCIE传输的设计能力，以便能够移植和设计自己的项目；
工程Block Design和工程代码架构请参考第4章节的《工程源码架构》小节内容；

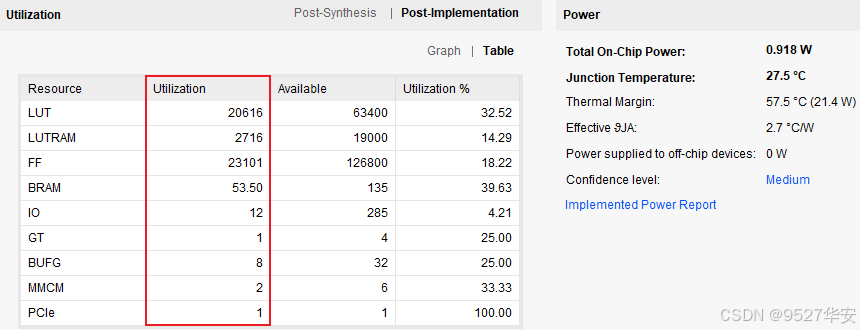

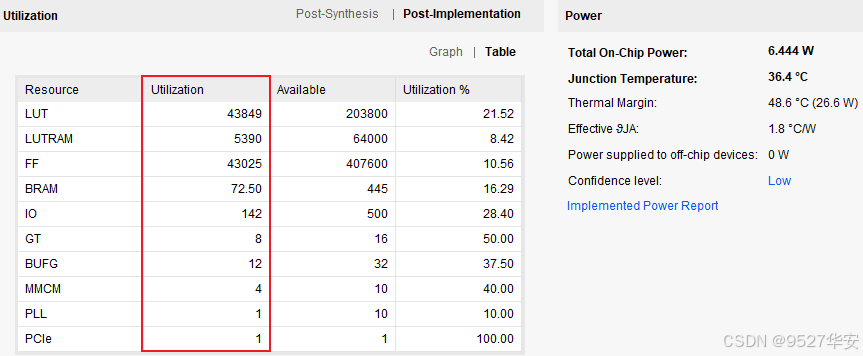

工程的资源消耗和功耗如下：

6、vivado工程源码2详解–>Artix7-100T，AD7606串行模式–BRAM缓存

开发板FPGA型号：Xilinx–Artix7–xc7a100tfgg484-2；
FPGA开发环境：Vivado2019.1；
QT开发环境：VS2015 + Qt 5.12.10；
输入：示波器产生正弦波送AD7606转接板；
输出：PCIE2.0；
AD7606输出模式：串行模式；
图像缓存方案：FDMA图像缓存；
图像缓存介质：FPGA内部BRAM；
PCIE底层方案：Xilinx XDMA；
PCIE详情：PCIE2.0版本，X1，5GT/s单lane线速率；
实现功能：FPGA实现AD7606数据采集转转PCIE传输；
工程作用：此工程目的是让读者掌握FPGA实现AD7606数据采集转转PCIE传输的设计能力，以便能够移植和设计自己的项目；
工程Block Design和工程代码架构请参考第4章节的《工程源码架构》小节内容；

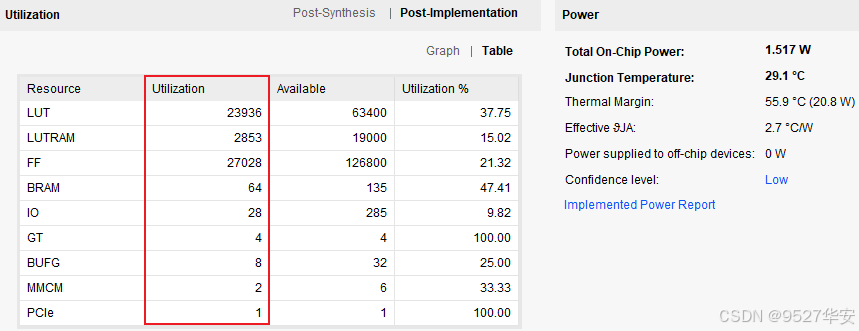

工程的资源消耗和功耗如下：

7、vivado工程源码3详解–>Artix7-100T，AD7606并行模式–DDR3缓存

开发板FPGA型号：Xilinx–Artix7–xc7a100tfgg484-2；
FPGA开发环境：Vivado2019.1；
QT开发环境：VS2015 + Qt 5.12.10；
输入：示波器产生正弦波送AD7606转接板；
输出：PCIE2.0；
AD7606输出模式：并行模式；
图像缓存方案：FDMA图像缓存；
图像缓存介质：板载DDR3；
PCIE底层方案：Xilinx XDMA；
PCIE详情：PCIE2.0版本，X4，5GT/s单lane线速率；
实现功能：FPGA实现AD7606数据采集转转PCIE传输；
工程作用：此工程目的是让读者掌握FPGA实现AD7606数据采集转转PCIE传输的设计能力，以便能够移植和设计自己的项目；
工程Block Design和工程代码架构请参考第4章节的《工程源码架构》小节内容；

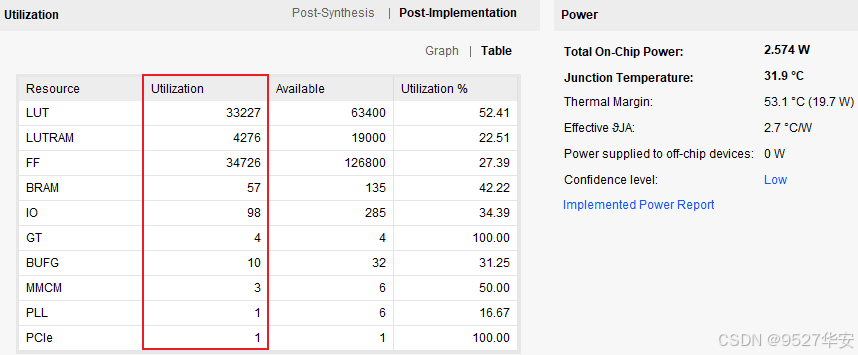

工程的资源消耗和功耗如下：

8、vivado工程源码4详解–>Artix7-100T，AD7606并行模式–BRAM缓存

开发板FPGA型号：Xilinx–Artix7–xc7a100tfgg484-2；
FPGA开发环境：Vivado2019.1；
QT开发环境：VS2015 + Qt 5.12.10；
输入：示波器产生正弦波送AD7606转接板；
输出：PCIE2.0；
AD7606输出模式：并行模式；
图像缓存方案：FDMA图像缓存；
图像缓存介质：FPGA内部BRAM；
PCIE底层方案：Xilinx XDMA；
PCIE详情：PCIE2.0版本，X4，5GT/s单lane线速率；
实现功能：FPGA实现AD7606数据采集转转PCIE传输；
工程作用：此工程目的是让读者掌握FPGA实现AD7606数据采集转转PCIE传输的设计能力，以便能够移植和设计自己的项目；
工程Block Design和工程代码架构请参考第4章节的《工程源码架构》小节内容；
工程的资源消耗和功耗如下：

9、vivado工程源码5详解–>Kintex7-325T，AD7606串行模式–DDR3缓存

开发板FPGA型号：Xilinx–>Kintex7–35T–xc7k325tffg900-2；
FPGA开发环境：Vivado2019.1；
QT开发环境：VS2015 + Qt 5.12.10；
输入：示波器产生正弦波送AD7606转接板；
输出：PCIE2.0；
AD7606输出模式：串行模式；
图像缓存方案：FDMA图像缓存；
图像缓存介质：板载DDR3；
PCIE底层方案：Xilinx XDMA；
PCIE详情：PCIE2.0版本，X8，5GT/s单lane线速率；
实现功能：FPGA实现AD7606数据采集转转PCIE传输；
工程作用：此工程目的是让读者掌握FPGA实现AD7606数据采集转转PCIE传输的设计能力，以便能够移植和设计自己的项目；
工程Block Design和工程代码架构请参考第4章节的《工程源码架构》小节内容；
工程的资源消耗和功耗如下：

10、vivado工程源码6详解–>Kintex7-325T，AD7606串行模式–BRAM缓存

开发板FPGA型号：Xilinx–>Kintex7–35T–xc7k325tffg900-2；
FPGA开发环境：Vivado2019.1；
QT开发环境：VS2015 + Qt 5.12.10；
输入：示波器产生正弦波送AD7606转接板；
输出：PCIE2.0；
AD7606输出模式：串行模式；
图像缓存方案：FDMA图像缓存；
图像缓存介质：FPGA内部BRAM；
PCIE底层方案：Xilinx XDMA；
PCIE详情：PCIE2.0版本，X8，5GT/s单lane线速率；
实现功能：FPGA实现AD7606数据采集转转PCIE传输；
工程作用：此工程目的是让读者掌握FPGA实现AD7606数据采集转转PCIE传输的设计能力，以便能够移植和设计自己的项目；
工程Block Design和工程代码架构请参考第4章节的《工程源码架构》小节内容；
工程的资源消耗和功耗如下：

11、vivado工程源码7详解–>Kintex7-325T，AD7606并行模式–DDR3缓存

开发板FPGA型号：Xilinx–>Kintex7–35T–xc7k325tffg900-2；
FPGA开发环境：Vivado2019.1；
QT开发环境：VS2015 + Qt 5.12.10；
输入：示波器产生正弦波送AD7606转接板；
输出：PCIE2.0；
AD7606输出模式：并行模式；
图像缓存方案：FDMA图像缓存；
图像缓存介质：板载DDR3；
PCIE底层方案：Xilinx XDMA；
PCIE详情：PCIE2.0版本，X8，5GT/s单lane线速率；
实现功能：FPGA实现AD7606数据采集转转PCIE传输；
工程作用：此工程目的是让读者掌握FPGA实现AD7606数据采集转转PCIE传输的设计能力，以便能够移植和设计自己的项目；
工程Block Design和工程代码架构请参考第4章节的《工程源码架构》小节内容；

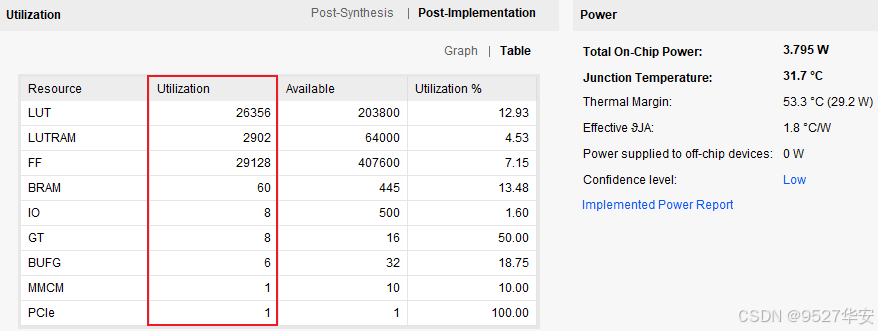

工程的资源消耗和功耗如下：

12、vivado工程源码8详解–>Kintex7-325T，AD7606并行模式–BRAM缓存

开发板FPGA型号：Xilinx–>Kintex7–35T–xc7k325tffg900-2；
FPGA开发环境：Vivado2019.1；
QT开发环境：VS2015 + Qt 5.12.10；
输入：示波器产生正弦波送AD7606转接板；
输出：PCIE2.0；
AD7606输出模式：并行模式；
图像缓存方案：FDMA图像缓存；
图像缓存介质：FPGA内部BRAM；
PCIE底层方案：Xilinx XDMA；
PCIE详情：PCIE2.0版本，X8，5GT/s单lane线速率；
实现功能：FPGA实现AD7606数据采集转转PCIE传输；
工程作用：此工程目的是让读者掌握FPGA实现AD7606数据采集转转PCIE传输的设计能力，以便能够移植和设计自己的项目；
工程Block Design和工程代码架构请参考第4章节的《工程源码架构》小节内容；
工程的资源消耗和功耗如下：

13、工程移植说明

vivado版本不一致处理

1：如果你的vivado版本与本工程vivado版本一致，则直接打开工程；
2：如果你的vivado版本低于本工程vivado版本，则需要打开工程后，点击文件–>另存为；但此方法并不保险，最保险的方法是将你的vivado版本升级到本工程vivado的版本或者更高版本；

3：如果你的vivado版本高于本工程vivado版本，解决如下：

打开工程后会发现IP都被锁住了，如下：

此时需要升级IP，操作如下：

FPGA型号不一致处理

如果你的FPGA型号与我的不一致，则需要更改FPGA型号，操作如下：



更改FPGA型号后还需要升级IP，升级IP的方法前面已经讲述了；

其他注意事项

1：由于每个板子的DDR不一定完全一样，所以MIG IP需要根据你自己的原理图进行配置，甚至可以直接删掉我这里原工程的MIG并重新添加IP，重新配置；
2：根据你自己的原理图修改引脚约束，在xdc文件中修改即可；
3：纯FPGA移植到Zynq需要在工程中添加zynq软核；

14、上板调试验证

准备工作

需要准备的器材如下：
示波器等模拟数据输入设备；
AD7606转接板，板载AD7606芯片的除外；
FPGA开发板，没有开发板可以找本博提供；
带PCIE卡槽的电脑主机；
我的开发板了连接如下：

AD7606数据采集转PCIE输出效果演示

AD7606数据采集转PCIE输出效果演示如下：

15、福利：工程代码的获取

福利：工程代码的获取
代码太大，无法邮箱发送，以某度网盘链接方式发送，
资料获取方式：私，或者文章末尾的V名片。
网盘资料如下：

此外，有很多朋友给本博主提了很多意见和建议，希望能丰富服务内容和选项，因为不同朋友的需求不一样，所以本博主还提供以下服务：
