高频电子线路---调制

目录

为什么要调制?

提高信号频率

频分复用

可实现的回路带宽

相对带宽的概念 :

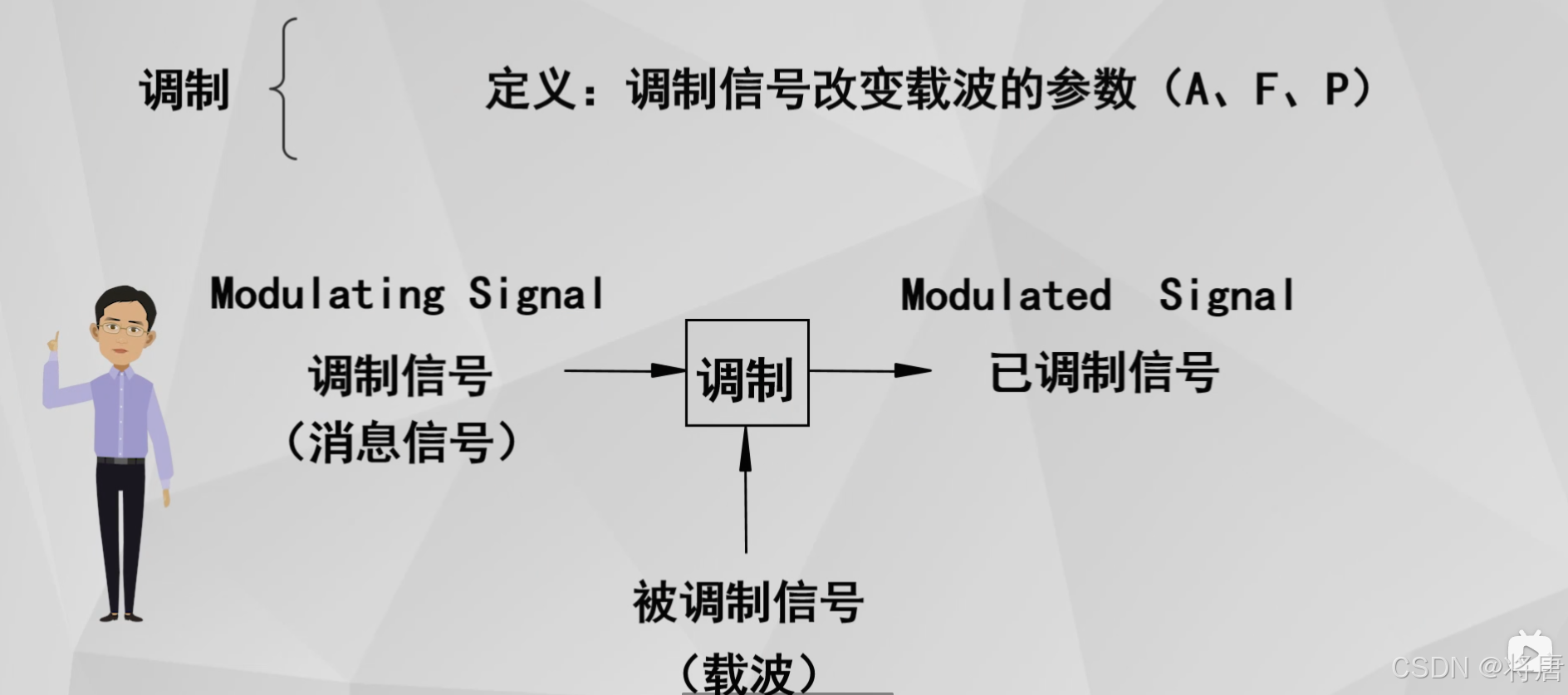

调制三要素

调制的分类

 调幅检波与混频

---

下面我们将进入到通信两大主题之一的调制 , 在具备前面的基础之后 , 终于来到了调制部分 , 下面我们就来揭开它的庐山真面目吧

为什么要调制?

提高信号频率

因为我们要做出切实可行的天线 , 使信号正常的发送和接受需要天线的尺寸和信号的波长相当 , 天线的几何尺寸要大于1/4的信号波长 , 但是如果信号频率比较低 , 那么就会出现信号的波长十分长 , 即使天线只需要1/4的波长 , 依旧很难实现 , 想象一下中国天眼口径500m已经是世界上最大的了 ,但是其建造之久依旧令人望而却步 , 因此我们需要调制提升信号的频率.

频分复用

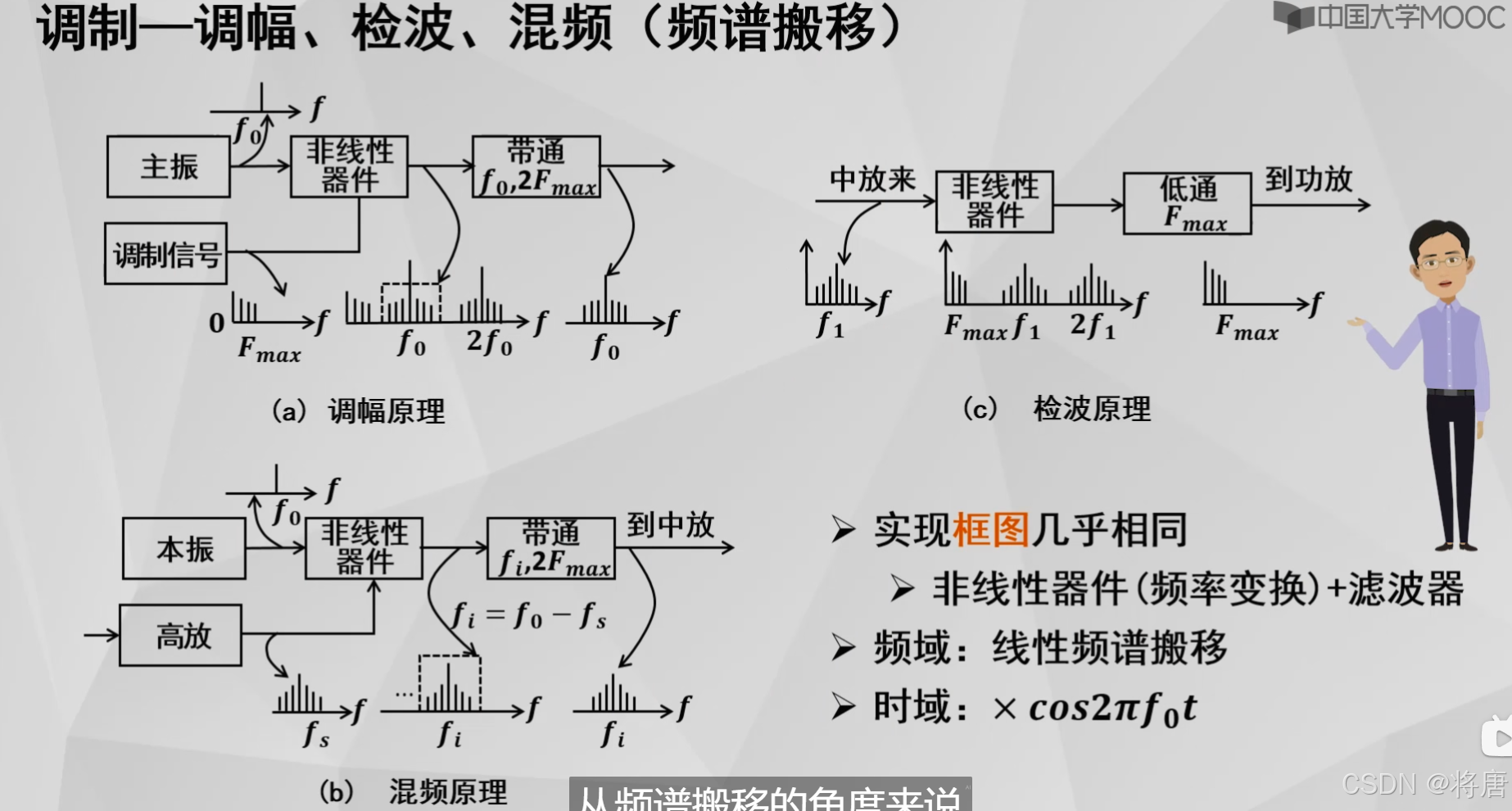

将频谱搬到不同的载波频段实现频分复用 , 调制的作用就是频谱搬移

如果搬移的过程中频谱的结构是不改变的那么就是线性搬移 , 如果发生了改变 , 那就是非线性搬移

可实现的回路带宽

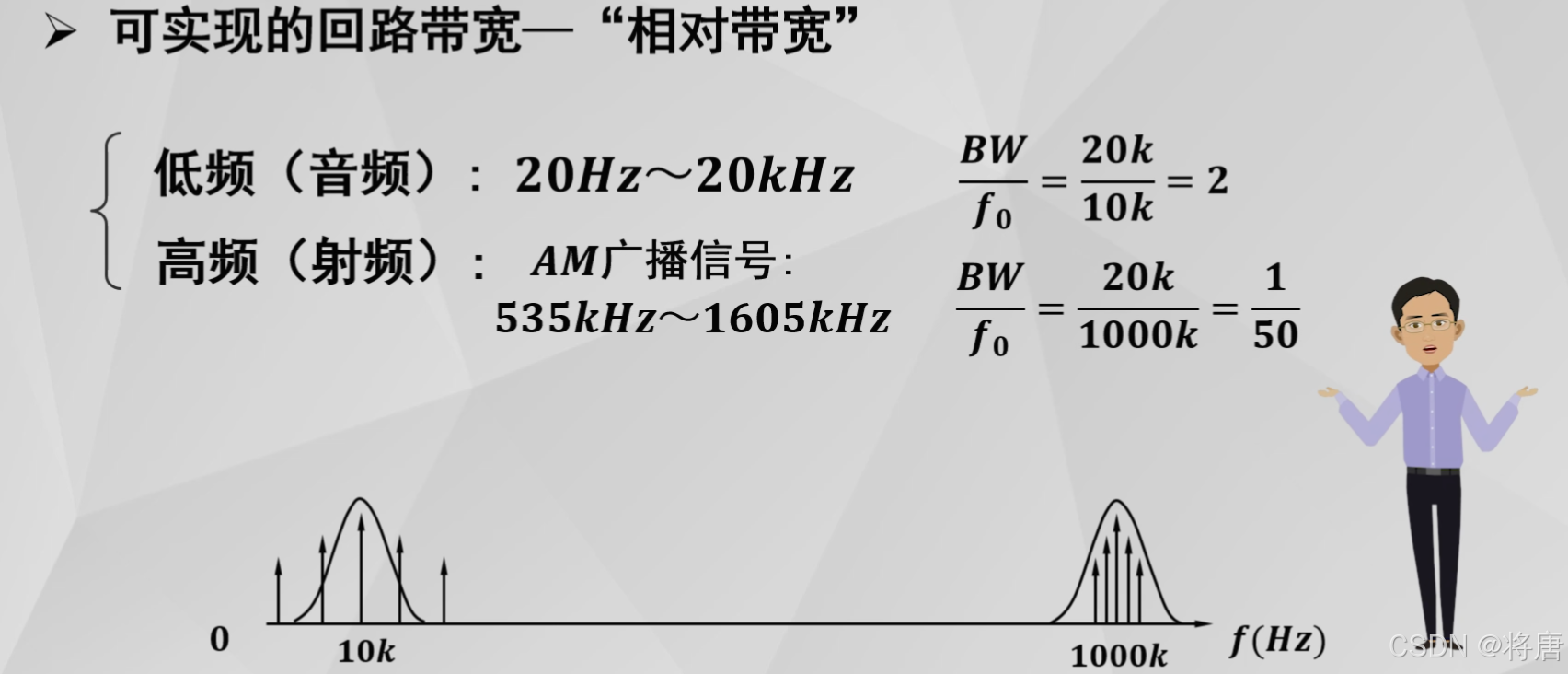

相对带宽的概念 :

对于低频信号 : 其相对带宽就等于其绝对带宽 / 中心带宽 , 也就是20k/10k=2

对于高频信号(射频信号) : 将这个低频信号调制到高频之后,其带宽与绝对带宽是不改变的还是20k , 然后取中心带宽 , 得到其相对带宽为1/20

可以看到其数量级相差了两个

调制三要素

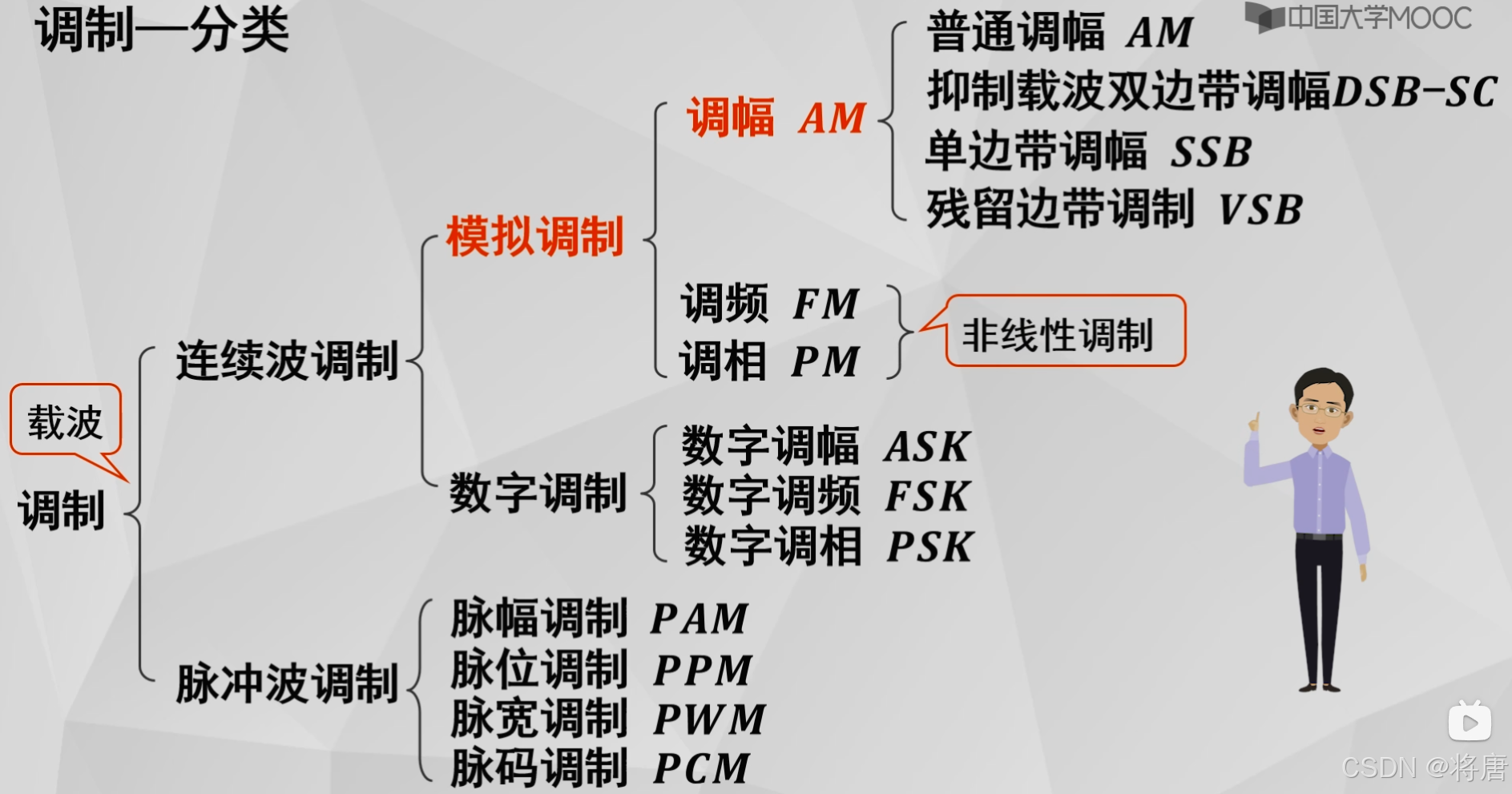

调制的分类

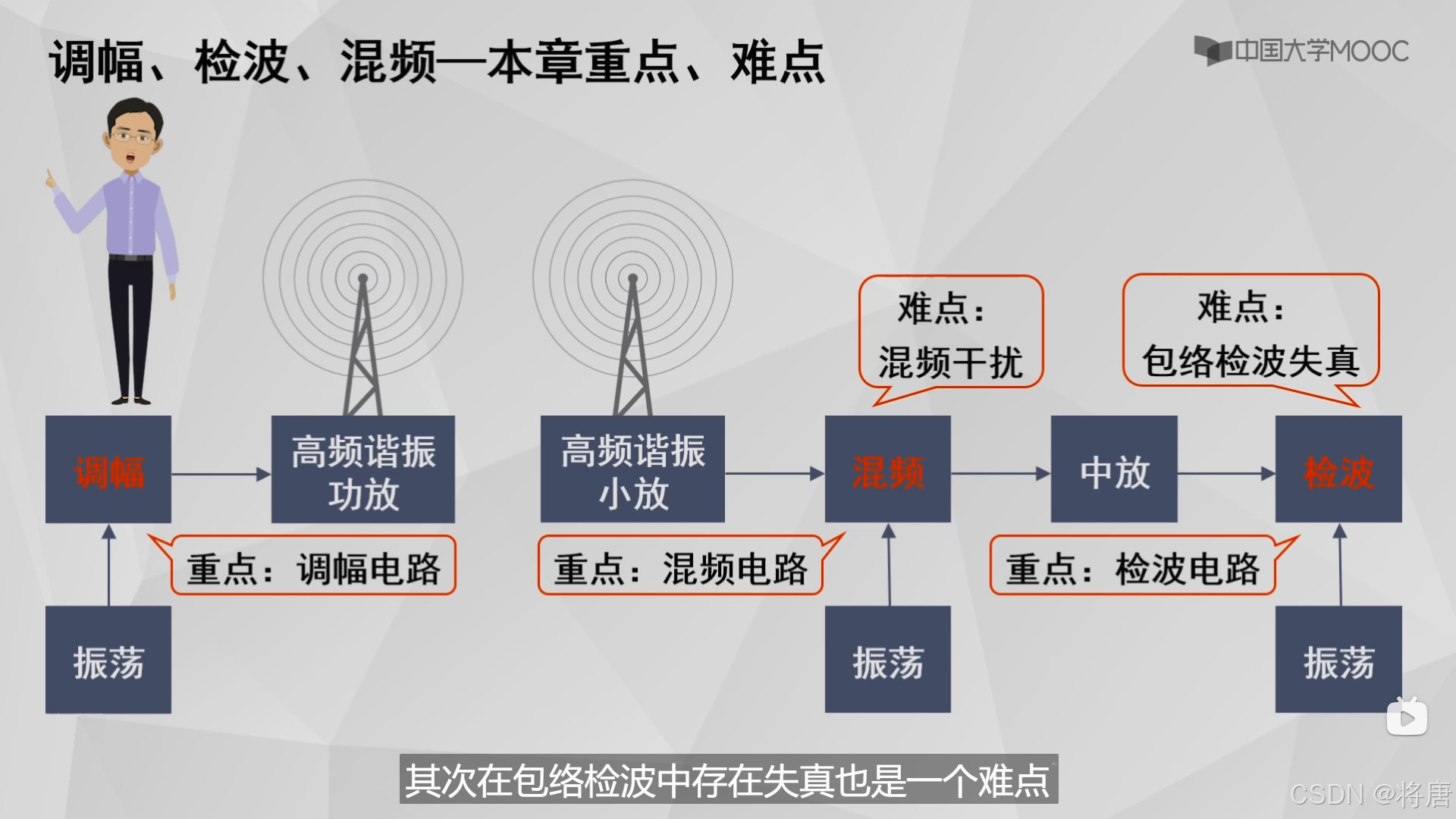

 调幅检波与混频

下图中的检波就是调幅的解调 , 检波实际上是调幅的逆过程

调幅 : 将低频信号调到高频信号上

检波 : 将高频信号调到低频信号上

混频 : 把高频的频段挪到中频的频段

调频的本质 : 改变载波的频率来传输信号.

载波:高频率高能量的信号 , 我们将我们需要传输的信号加在此信号上帮助我们传输
