简介
PCB设计乃硬件开发过程中必不可少的一环 , 今天我就来分享分享在我学习PCB设计中的一些经验----主要看的视频是JHP硬件工作室和Expert电子实验室的 , 个人相对推荐Expert电子实验室
本篇博客基于Expert电子实验室的PCB入门设计教程 , 并再次基础上添加了一些自己的理解
内容来源 如下 -- 非常感谢学长的教程
Expert电子实验室视频地址
【教程】零基础入门PCB设计-国一学长带你学立创EDA专业版 全程保姆级教学 中文字幕（持续更新中）_哔哩哔哩_bilibili
PCB设计基础
基础篇
电阻
电阻器（Resistor）在日常生活中一般直接称为电阻。是一个限流元件，将电阻接在电路中后，电阻器的阻值是固定的一般是两个引脚，它可限制通过它所连支路的电流大小。阻值不能改变的称为固定电阻器。阻值可变的称为电位器或可变电阻器。
端电压与电流有确定函数关系，体现电能转化为其他形式能力的二端器件，用字母R来表示，单位为欧姆Ω。实际器件如灯泡，电热丝，电阻器等均可表示为电阻器元件。
欧姆定律
U=RI(U--->电阻两边的电压,R--->固定的不变的电阻值,--->I电流)
正号形式---电流与电压参考方向相同时,参考方向不同时---负号形式
电阻元件
插件
价格低,体积大

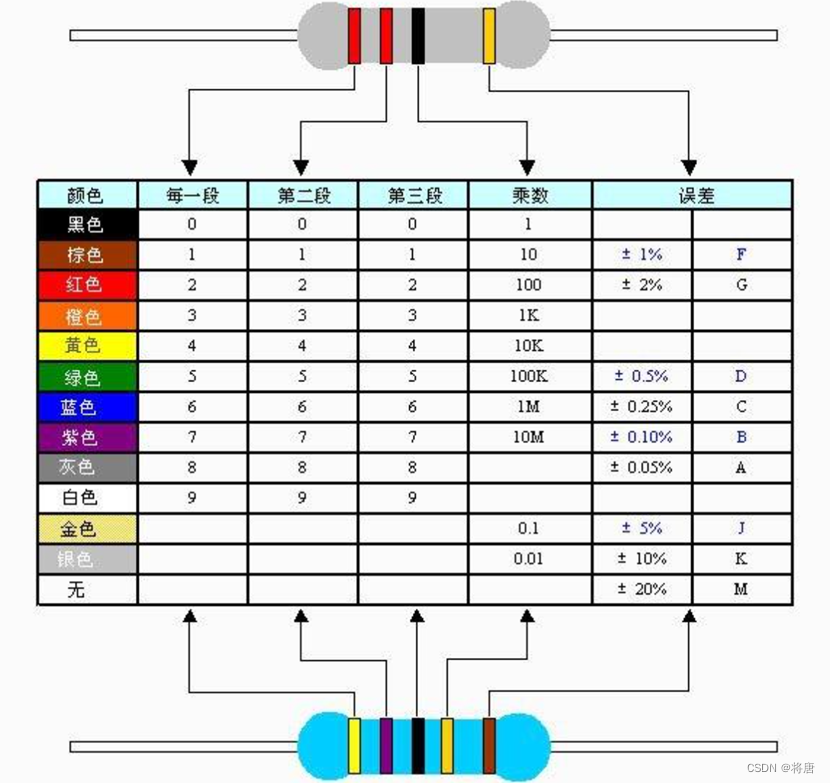

读数方法
最后两位固定对应为乘数与误差,前面的位数为数值位
1）3位读数：前2位为有效数字，第3位表示10的n次幂(也可以理解为0的个数)。
精度为±5%
2）4位读数：前3位为有效数字，第4位表示10的n次幂(也可以理解为0的个数)。读法和3位的原理一样，精度为±1%
3）阻值小于10的读数：通常在两个数之间插入一个字母R，用字母R来代替小数点。
贴片电阻
价格高,体积小
读数方法
最后一位固定为乘数---10的n次方(就是0的个数),前几位为数值位
三位数字---精度+-5%;四位数字---+-1%;
特殊
阻值小于10的电阻---通常在两个数之间插入R来表示小数点,一个R就代表0.
电容
定义
电容：又叫电容器，是指容纳电荷本领的物理量。
电容一般用通常用“C”表示（Capacitance）
电容的单位是法拉，简称法，符号是F，常用的电容单位有毫法（mF）、微法（μF）、纳法（nF）和皮法（pF）等，单位为千进行换算，如1uF=1000nF；1nF=1000pF。
实际的电子产品应用中，根据电容“通交流，隔直流”的特性，在电路中所起的作用主要是储能与滤波。

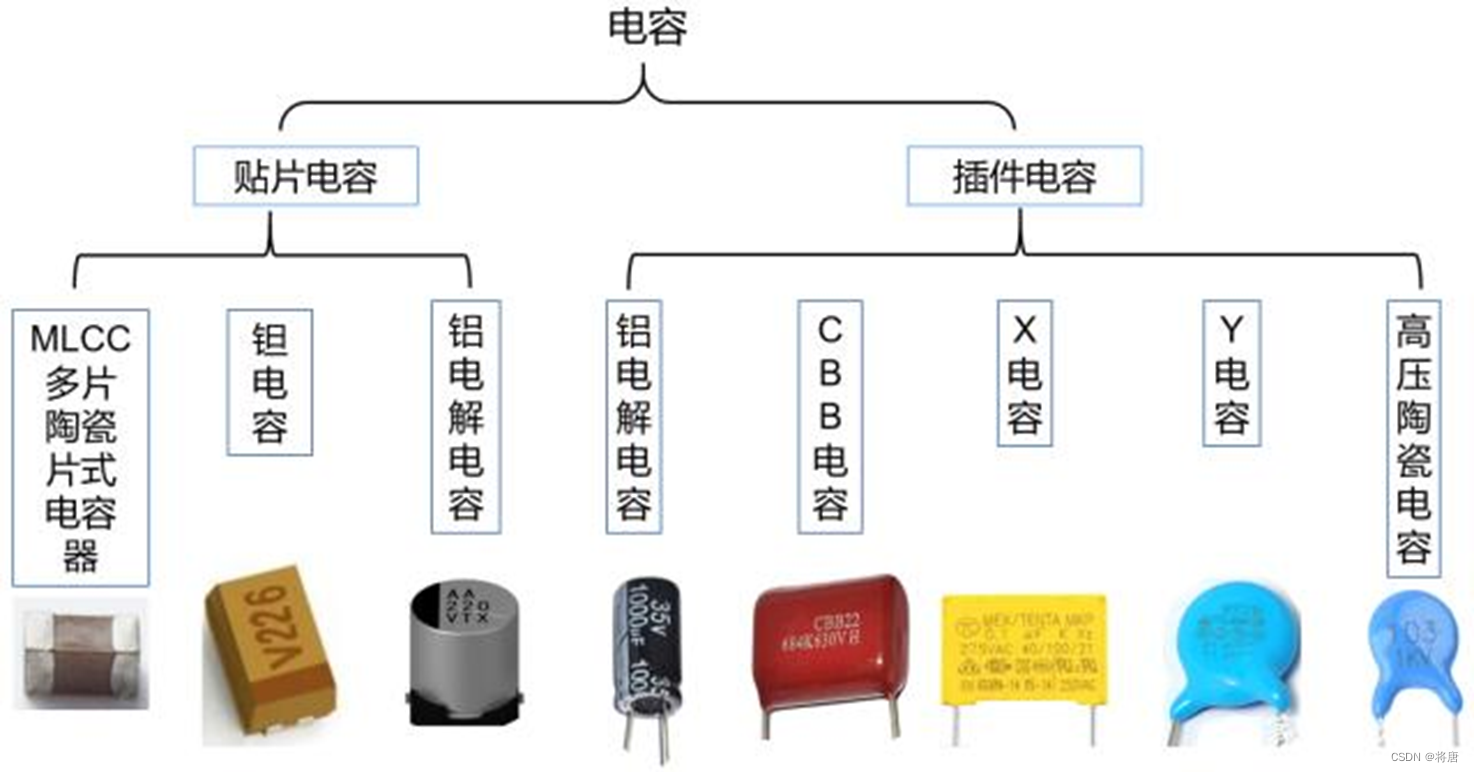

分类
钽电容与MLCC多用于中低频滤波,而铝电解电容需要注意极性)
关键信息
电容容值---正负极性---电容耐压值

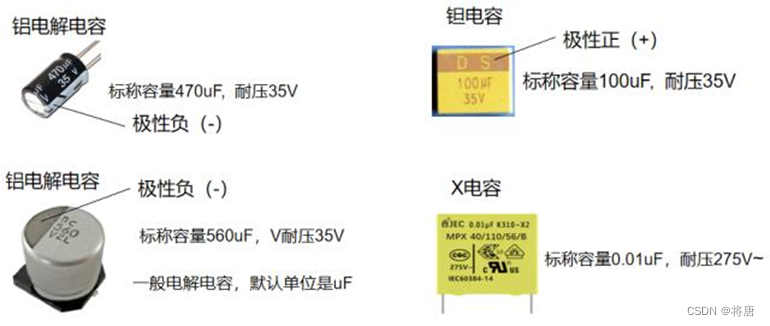

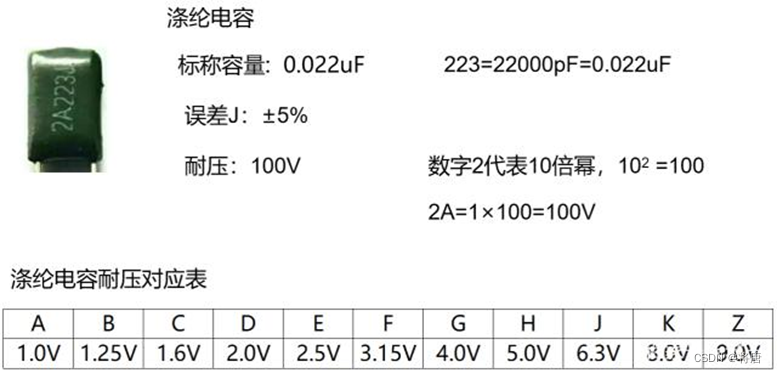

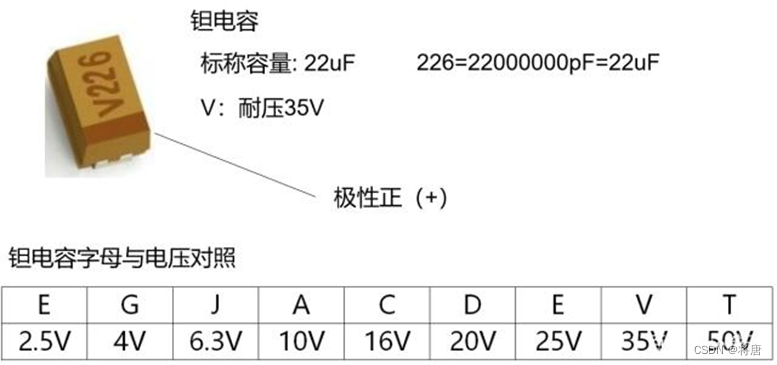

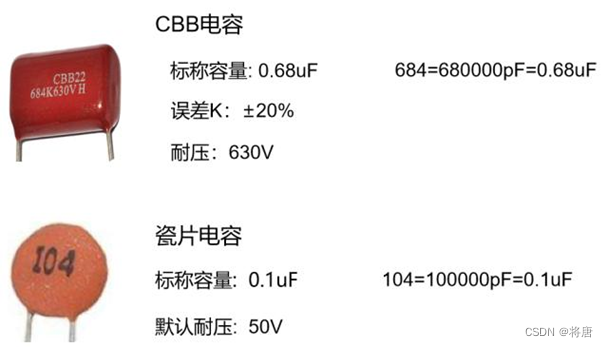

坦电容读数方法
最后一位固定为10的n次幂(PF为单位),前几位是数值位
一般电容读值时都以皮法为单位进行
杠----正极性(钽电容)-----------区分----------黑色部分---负极性(铝电解电容)
单位
一般都已微法作为单位,应为法拉是一个很大的单位
S---正极 , D---负极
电感
定义
电感定义：是能够把电能转化为磁能而存储起来的元件。
电感（Inductor）：通常用字母“L”表示
电感的单位是亨利，简称亨，符号是H，常用的电感单位有亨（H）、毫亨（mH）、微法（μH），换算关系是：1H=1000mH；1mH=1000uH；
实际的电子产品应用中，根据电感“通直流，隔交流”的特性，在电路中所起的作用主要是滤波，扼流，谐振，储能

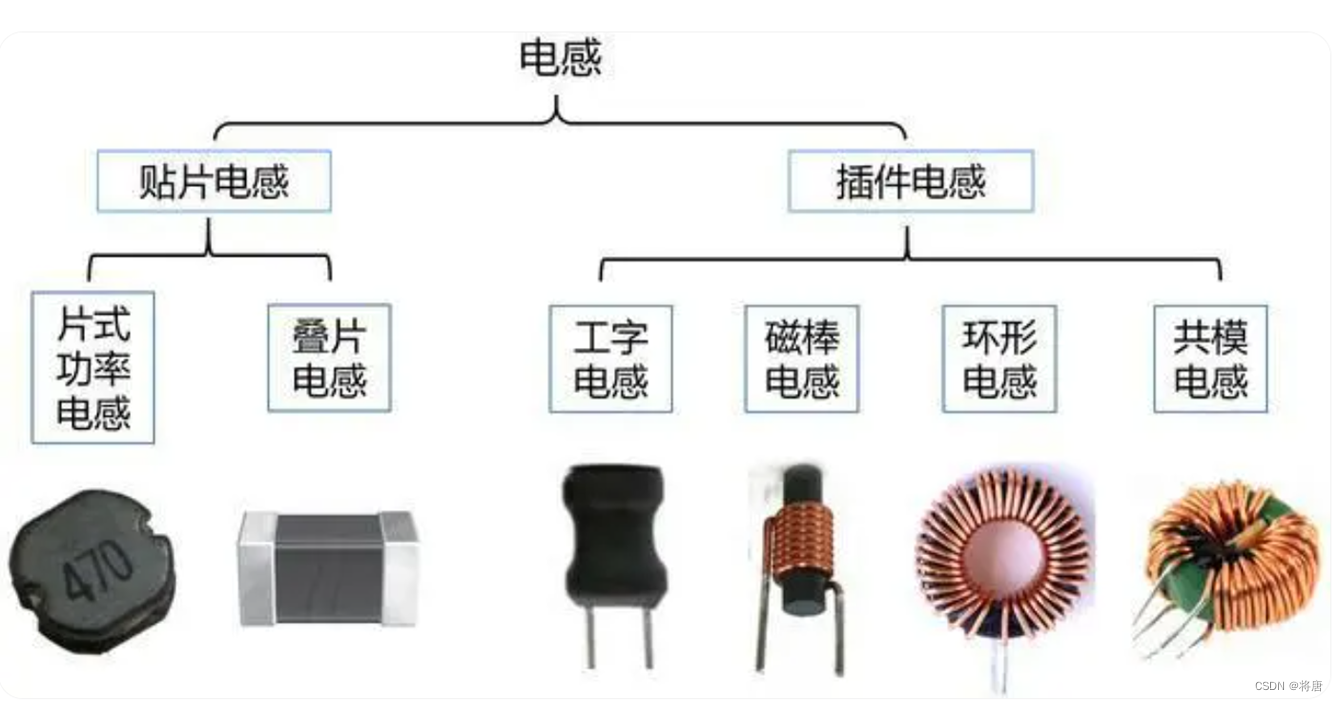

分类

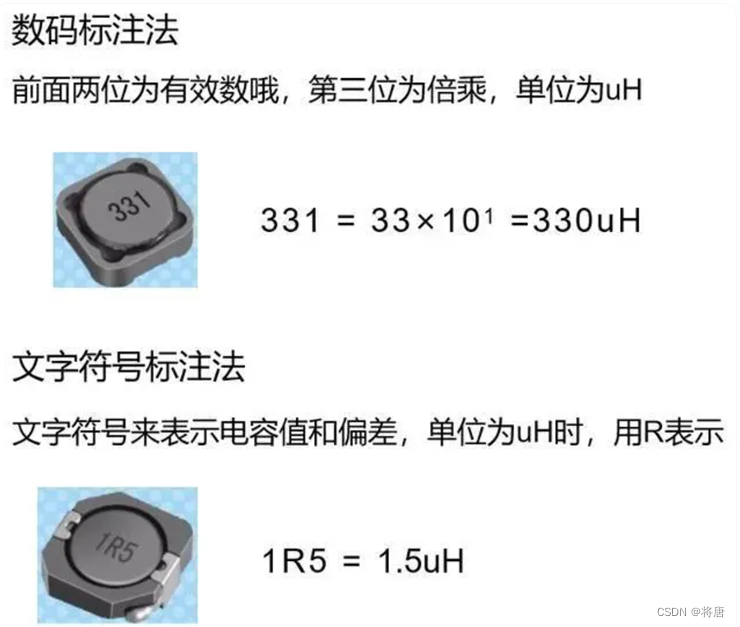

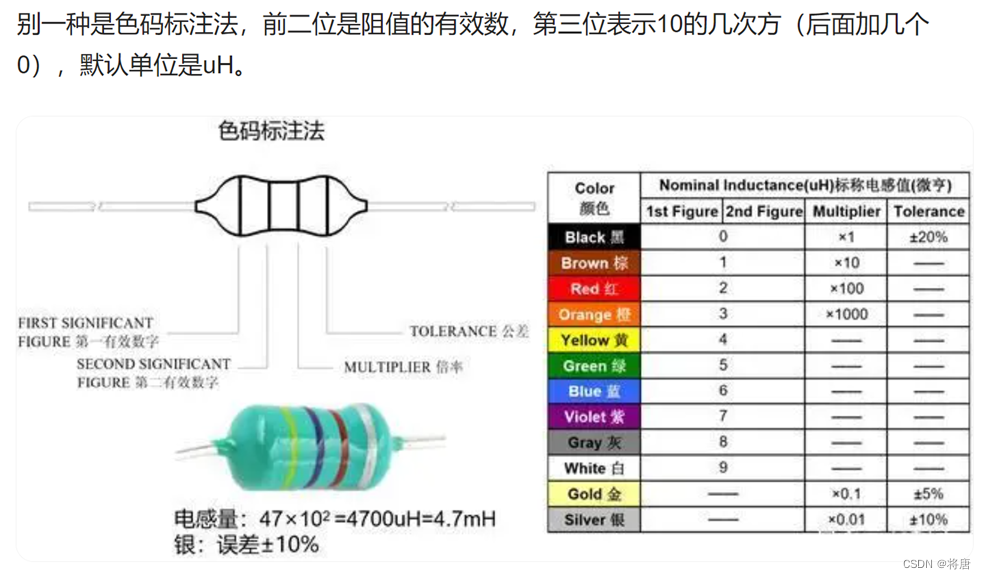

读数方法
二极管
定义
二极管是用半导体材料(硅、硒、锗等)制成的一种电子器件 。二极管有两个电极，正极，又叫阳极；负极，又叫阴极，给二极管两极间加上正向电压时，二极管导通， 加上反向电压时，二极管截止。 二极管的导通和截止，则相当于开关的接通与断开 。
二极管具有单向导电性能，导通时电流方向是由阳极通过管子流向阴极。
二极管是最早诞生的半导体器件之一，其应用非常广泛。特别是在各种电子电路中，利用二极管和电阻、电容、电感等元器件进行合理的连接，构成不同功能的电路，可以实现对交流电整流、对调制信号检波、限幅和钳位以及对电源电压的稳压等多种功能 。
清楚每一种二极管的用法----经常需要使用
有竖线的就是负极 , PCB当中丝印表征他的负极
| 肖特基二极管 | 反向恢复时间极短（可以小到几纳秒），正向导通压降仅0.4V左右 | 其多用作高频、低压、大电流时的整流、续流、保护，检波使用 |
| 变容二极管 | 反偏电压增大时结电容减小、反之结电容增大，变容二极管的电容量一般较小 | 主要在高频电路中用作自动调谐、调频、调相等 |
| 稳压二极管/齐纳二极管 | 利用pn结反向击穿状态，其电流可在很大范围内变化而电压基本不变的现象，制成的起稳压作用的二极管 | 作为稳压器或电压基准元件使用 |
| 普通二极管 | 单向导电，也就是电流只可以从二极管的一个方向流过 | 整流电路，检波电路，稳压电路，各种调制电路 |
| 瞬态电压抑制器（TVS）二极管 | 瞬态电压抑制器 (TVS) 二极管是一种耗散高瞬态功率浪涌的半导体器件 | 抑制高压尖峰 |
| 发光二极管 | 发光二极管当电子与空穴复合时能辐射出可见光 | 照明、平板显示、医疗器件 |

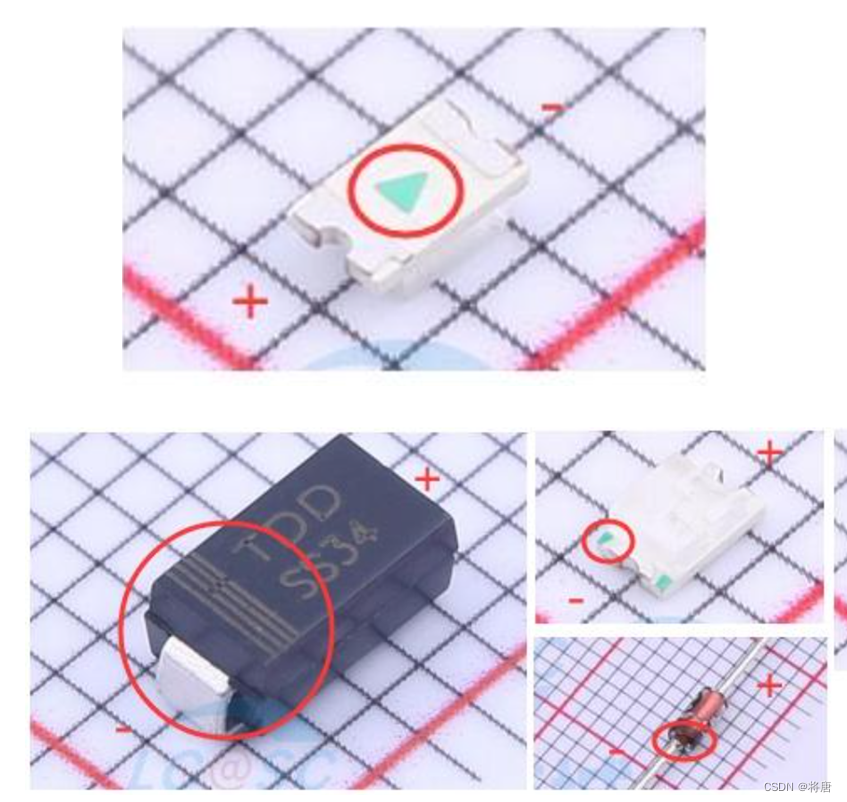

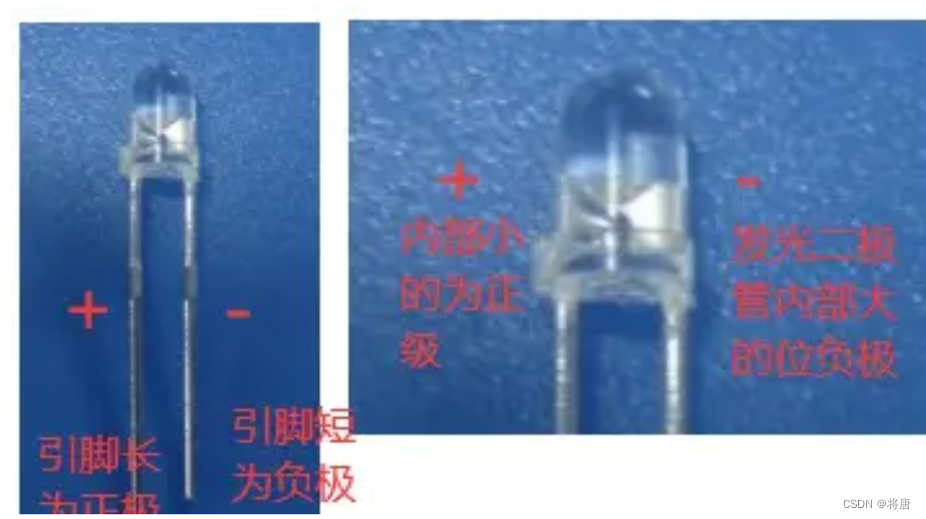

正负区分

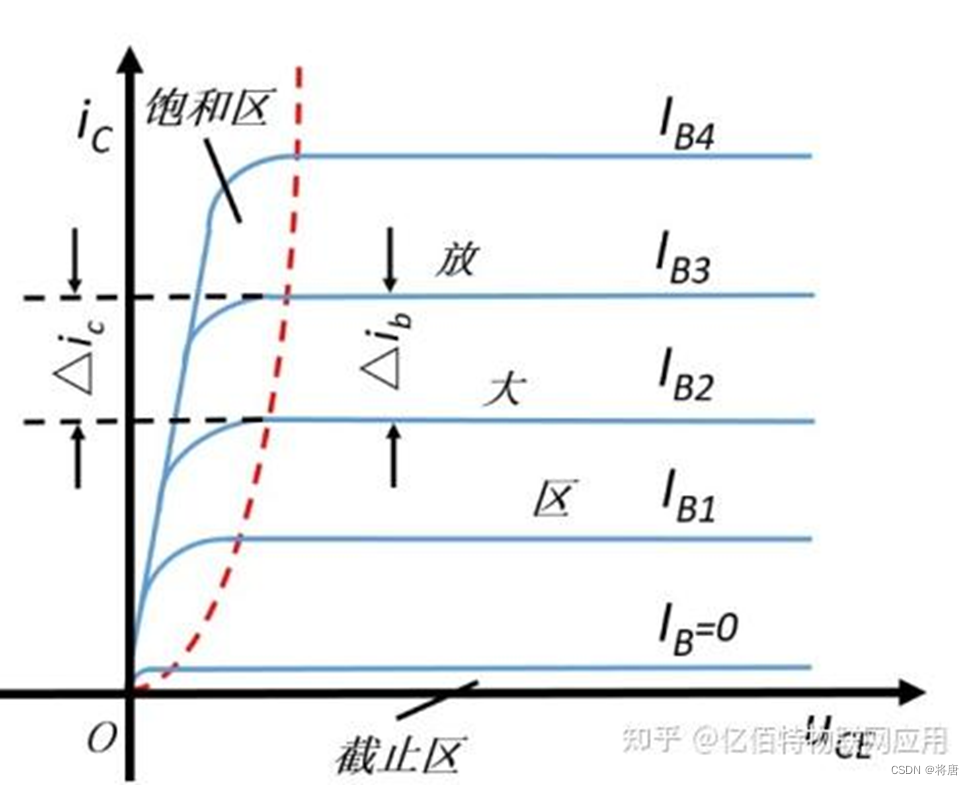

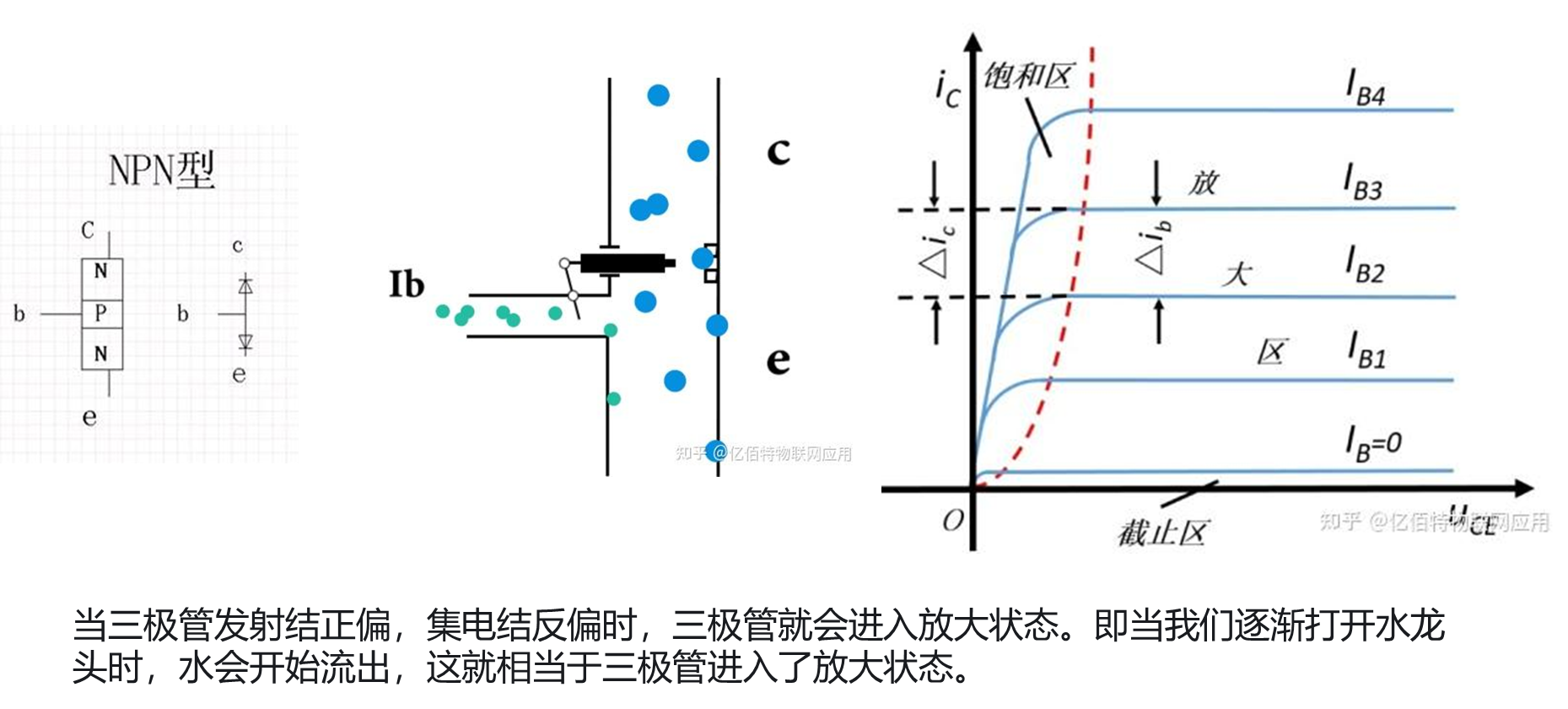

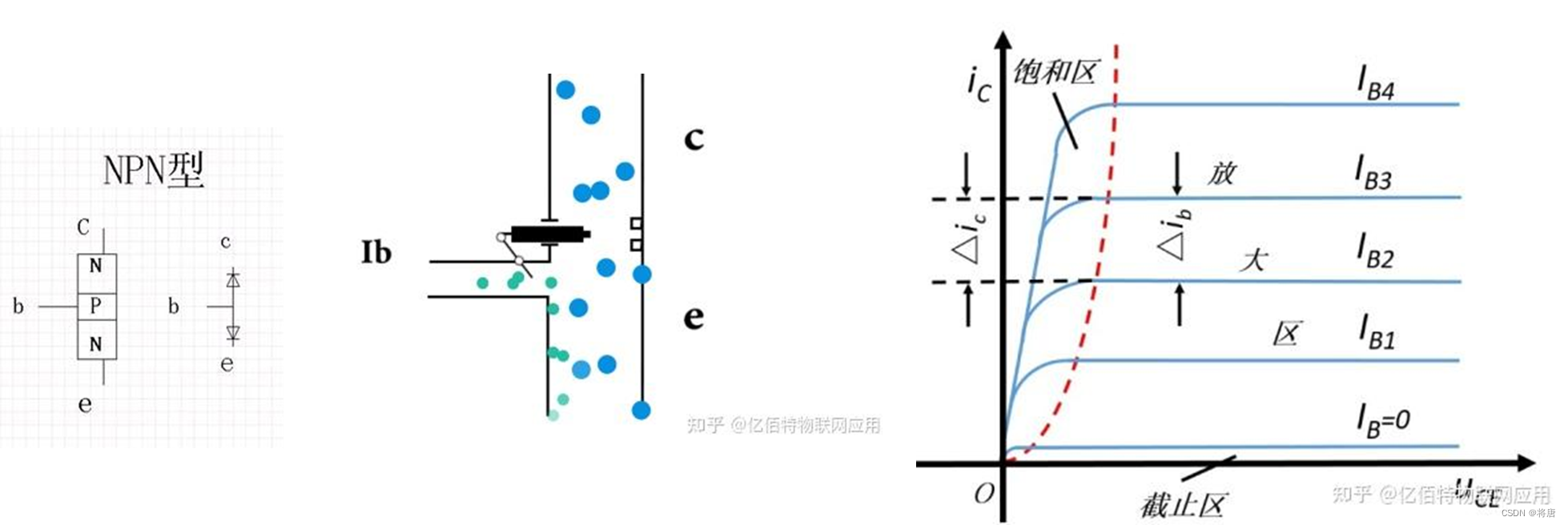

三极管(主要是弄懂它的输出特性曲线)
定义
三极管，全称应为半导体三极管，也称双极型晶体管、晶体三极管，是一种控制电流的半导体器件。其作用是把微弱信号放大成幅度值较大的电信号，也用作无触点开关。
三极管是半导体基本元器件之一，具有电流放大作用，是电子电路的核心元件。三极管是在一块半导体基片上制作两个相距很近的PN结，两个PN结把整块半导体分成三部分，中间部分是基区，两侧部分是发射区和集电区，排列方式有PNP和NPN两种。
PNP形与NPN形三极管---三极管中的箭头是有P指向N的由此可以进行PNP形与NPN形三极管的判断

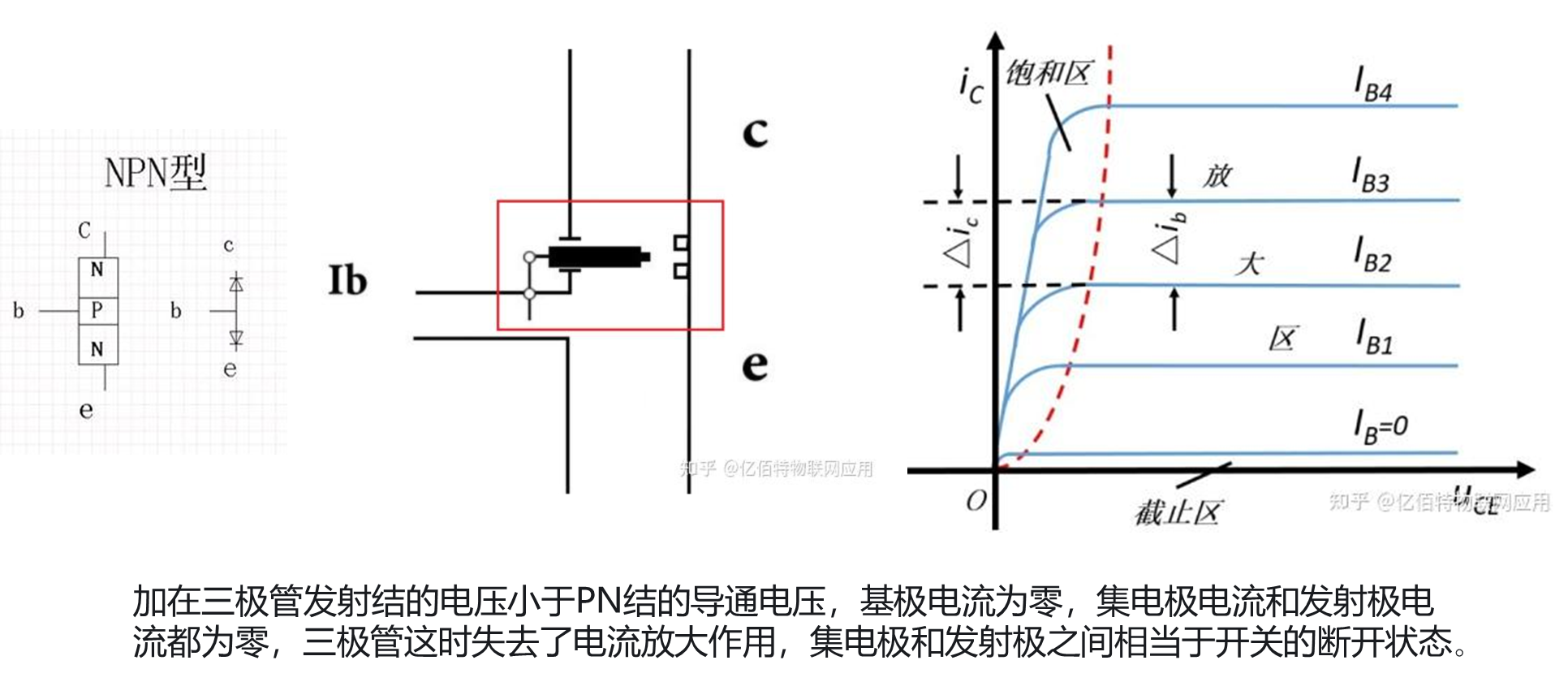

理解
C,B,E I集电极 , IB基级 , IE发射集

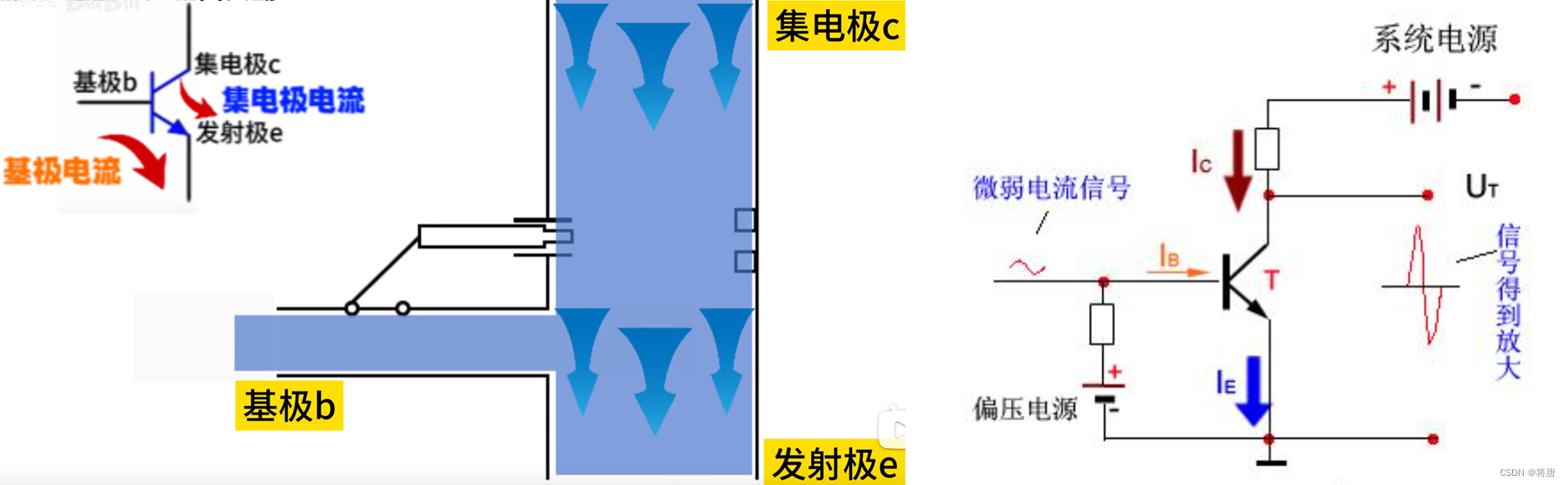

类比方法IB---水龙头 , 电流---水的大小 , 集电极IC与发射级IE
IB=0----->关闭状态 , 由于水龙头关闭,因此IC也为零
截止状态----反偏状态
IC = KIB(K--->三极管的方法倍数)(打开时的状态)
放大区也就是IC的大小---IC=KIB
UC与UE---分别为开启电压
电流共有两路来源-----集电结电流(IB控制)与基级电流
IB为零时,基极电流无法使得三极管打开----反偏状态就是关闭状态 , 正偏状态就是导通状态 , IB逐渐增大时(就是基级电流增大 , 阀门打开)--->发射结正偏(导通),但集电结依旧反偏(并未导通)
放大区就是IB放大了K倍变成了IC
继续增大IB的大小那么二极管被完全导通,使得全部发射结几点接全部导通那么必然存在一个饱和点 , 电流不能够无限制的增大
饱和区的IC不等于KIB , UCUE非常小----导通电压非常的低(近似短路)
正负辨认

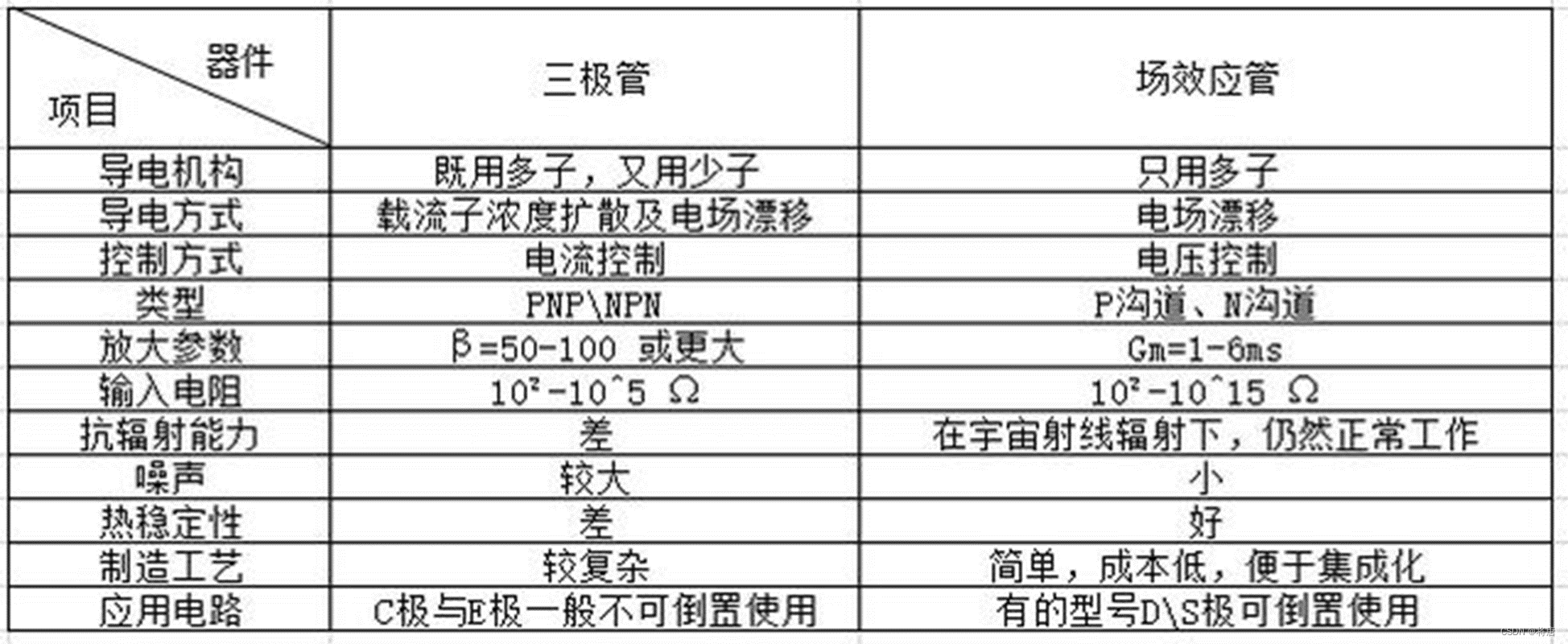

场效应管(类比于三极管)
定义
场效应晶体管（Field Effect Transistor缩写(FET)）简称场效应管。它是利用控制输入回路的电场效应来控制输出回路电流的一种半导体器件。由于它仅靠半导体中的多数载流子导电，又称单极型晶体管。场效应管属于电压控制型半导体器件。具有输入电阻高、噪声小、功耗低、动态范围大、易于集成、没有二次击穿现象、安全工作区域宽等优点。场效应管主要有两种类型：
1、结型场效应管（junction FET—JFET)
2、金属 - 氧化物半导体场效应管（metal-oxide semiconductor FET，简称MOS-FET）

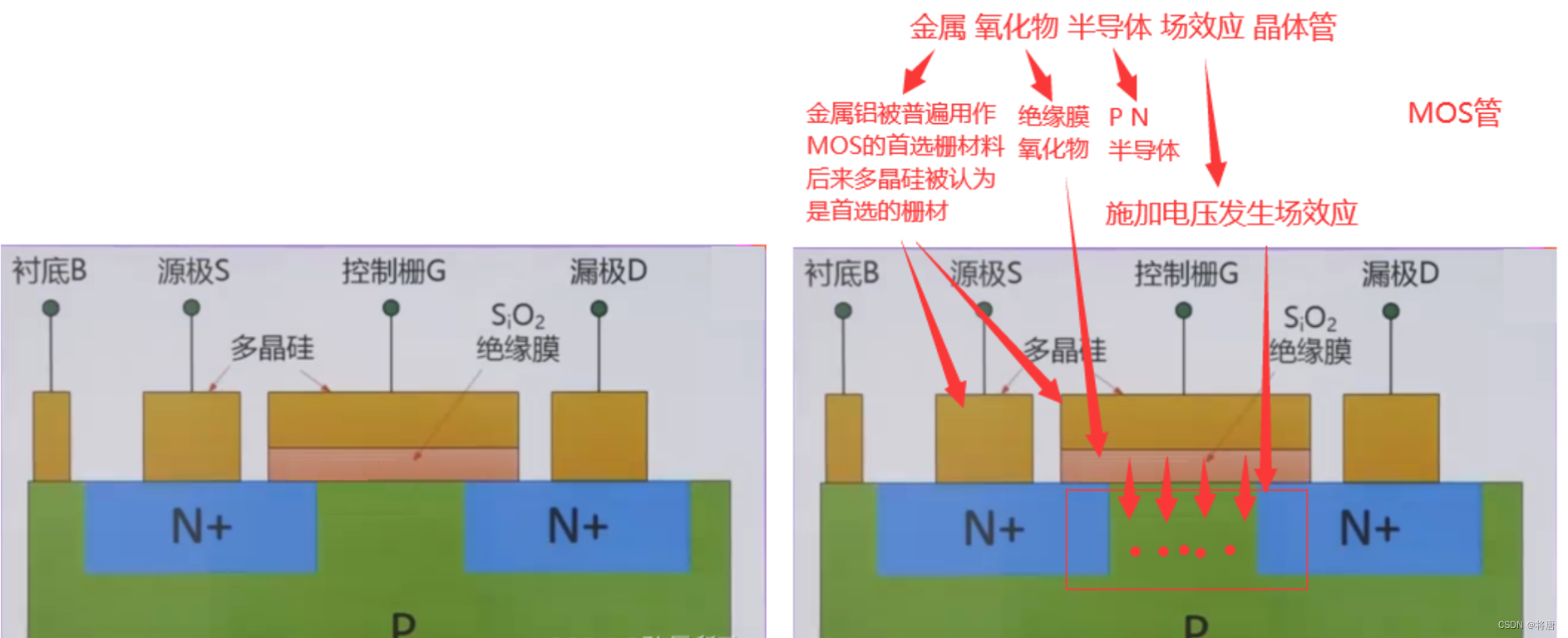

构成
分类

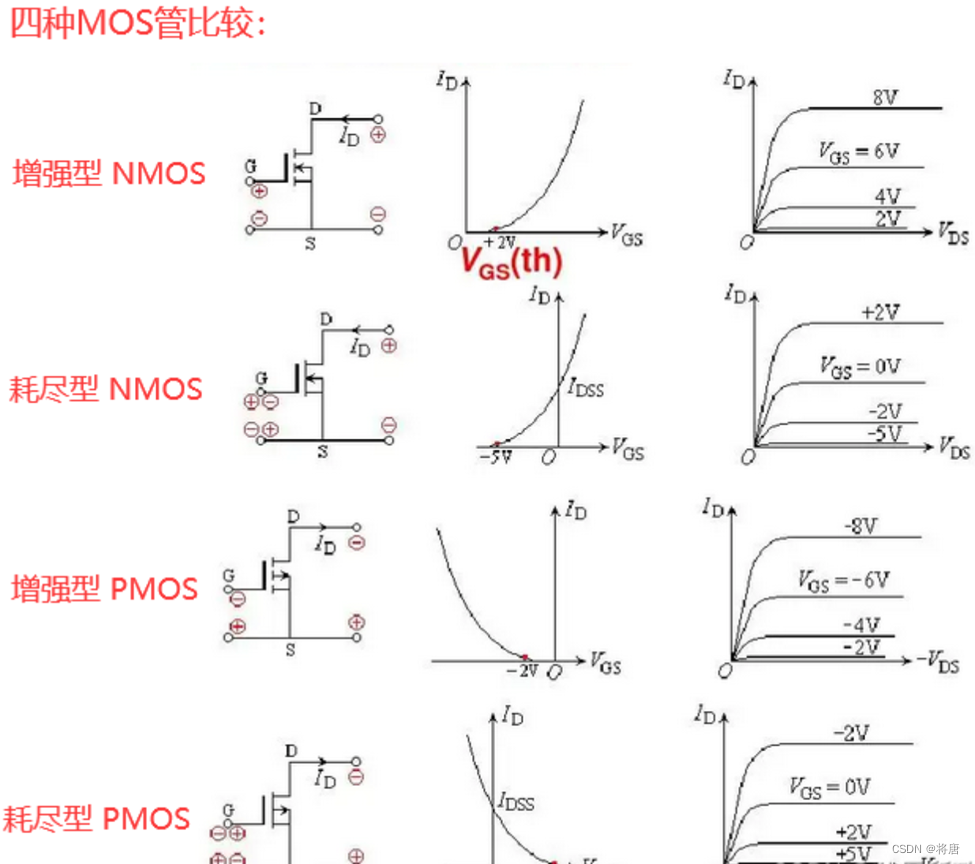

按沟道分类，场效应管分为PMOS管（P沟道型）和NMOS（N沟道型）管。按材料分类，可以分为分为耗尽型和增强型：增强型管：栅极-源极电压 Vgs 为零时漏极电流也为零；耗尽型管：栅极-源极电压 Vgs 为零时漏极电流不为零。其实归纳一下，就 4种类型的MOS管：增强型 PMOS，增强型 NMOS，耗尽型 PMOS，耗尽型 NMOS。

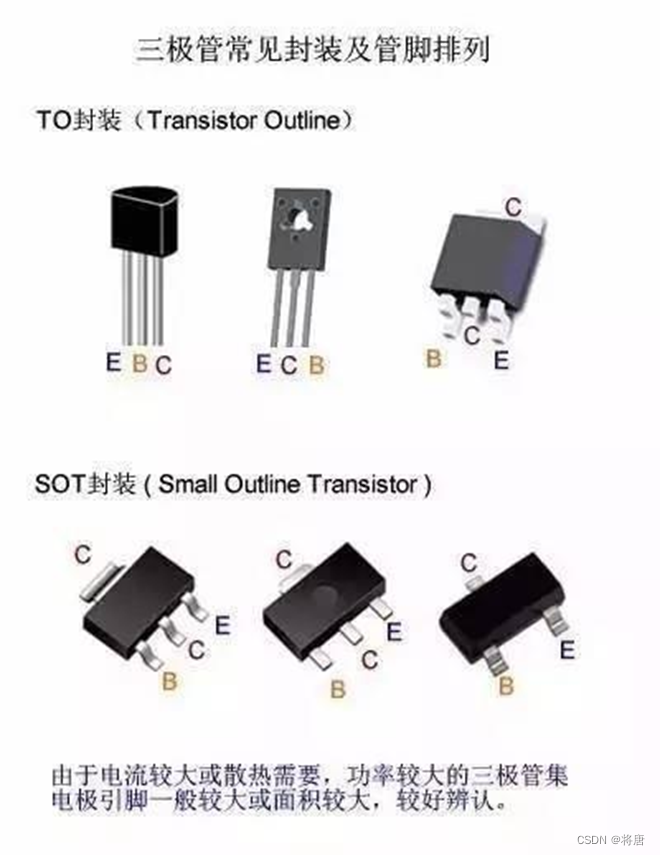

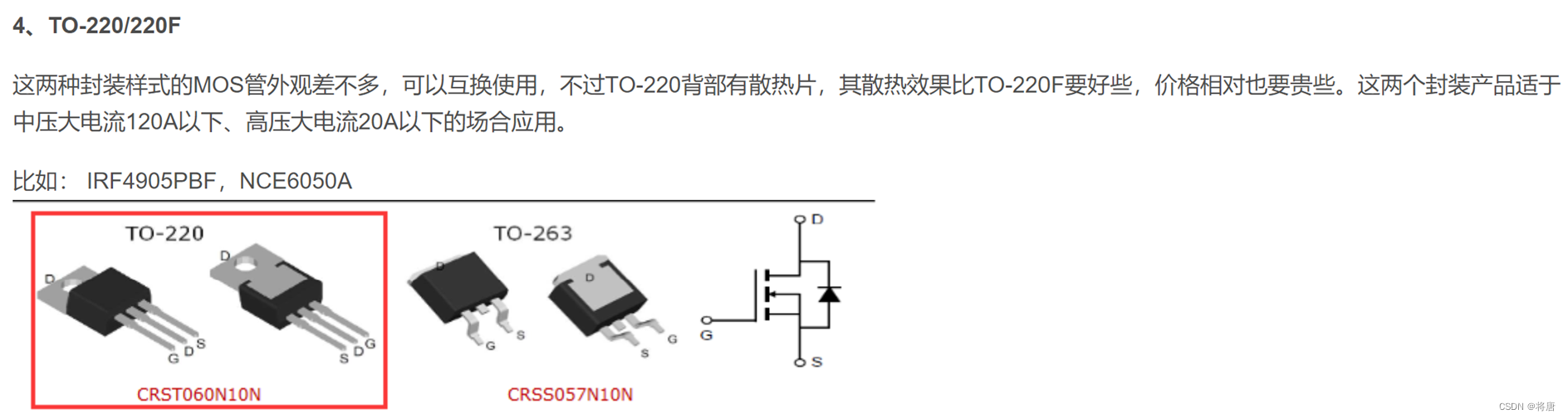

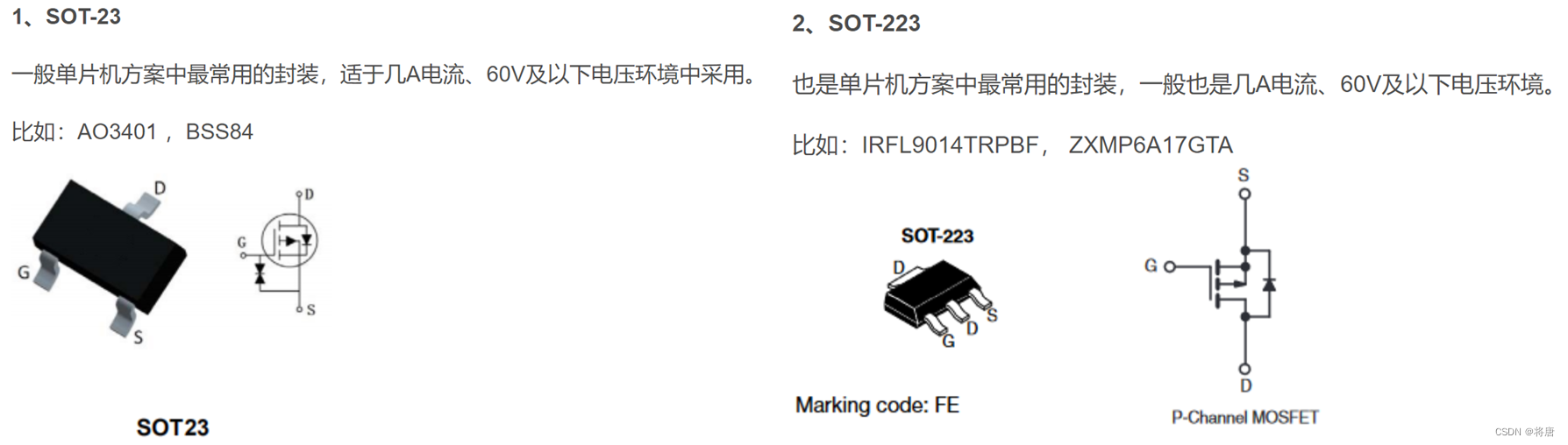

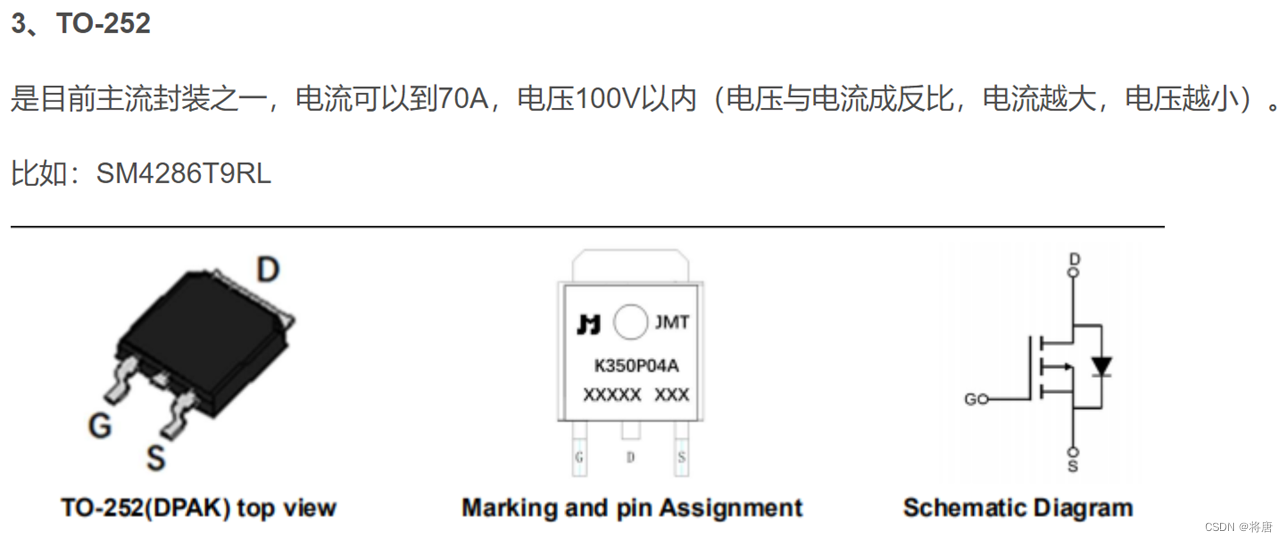

封装
数据手册
数据手册的查找
半导小芯与立创商城
数据手册中相对重要的------特性,应用,说明,芯片引脚图(教你怎么使用这个芯片)
电气特性
(并非全部都非常重要,查看必要的电气特性即可)
1.电压范围
2.建议工作电压
详细说明
各部分模块的详细说明
典型应用
必看(在厂家给的电路设计上进行模仿)(厂家会给出计算公式以实现匹配元器件的值)
布局
PCB的怎么进行布局(重要)
重要的点
NC---no connection
I--->Input引脚
O--->Output引脚
输入电源纹波----输入电源的波动变化情况
输出电源纹波---输出电源的波动变化情况
PCB正式开始
元件,芯片,连接点,结点,注释
结点(红点)
(具有实际的电气连接关系)
实际的电气连接-------铜芯连接的
网络标签
电气连接的(相同的相连接)
电路基础
支路
通过相同电流 , 串流时出现

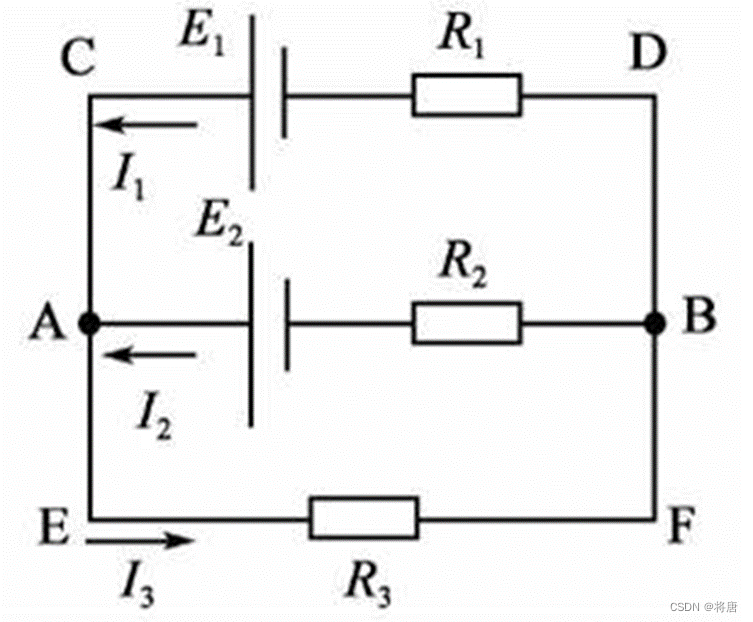

例子
左图的复杂电路有AB,CD,EF三条支路
回路
类比于方程组 , 对于任意一个方程组 , 其参数不能由任意一个方程所推出 ---- >独立方程组
电路中任意一个闭合的路径叫做回路。在每次所选用的回路中，至少包含一个没有选用过的新支路时，这些回路叫做独立回路。
例子
如左图所示，有3个回路，即ACDBA回路、AEFBA回路和AEFBDCA回路。但独立回路只能选其中的任意两个
独立回路
对于任意一条回路 , 其参数不能由任意一条回路所推出 , 其方程组即为独立回路
网孔
不可再分的回路即为网孔 , 看有几个孔构成 , 几个孔就有几个网孔(针对平面电路而言)
集总参数电路----不仅仅把电流转换为单一能量
集总参数元件----电磁过程发生在元件内部(也即是不会影响到外部的)
例子
如左图所示，有2个网孔，即ACDBA回路和AEFBA回路
理想化
实际电路元件一般都和电能的消耗及电能、磁能的储存有关，它们交织在一起发生在整个元件中。一个实际元件可以用一到多个理想元件组合表示。
集总参数元件
实际电路元件一般都和电能的消耗及电能、磁能的储存有关，它们交织在一起发生在整个元件中。一个实际元件可以用一到多个理想元件组合表示。
理想化：假定这些现象可以分别研究，并且这些电磁过程都分别集中在各元件内部进行，这样的元件称为集总参数元件。
用集总参数电路模型来近似地描述实际电路是有条件的，它要求实际电路的尺寸要远小于电路工作时电磁波的波长。
基尔霍夫电流定律
KCL(Kirchhoff's current law)基尔霍夫电流定律 --- 首先规定电流的参考方向
在集总参数电路中，任意时刻，对任意结点流出（或流入）该结点电流的代数和等于零。

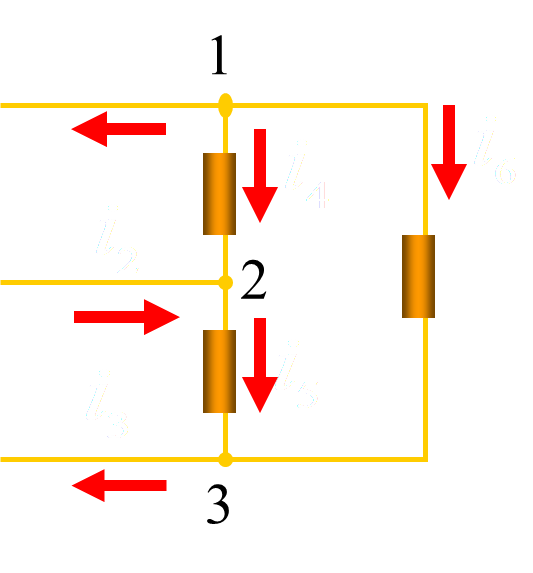

例子
推广：KCL可以应用于电路中包围多个结点的任一闭合面。
实质

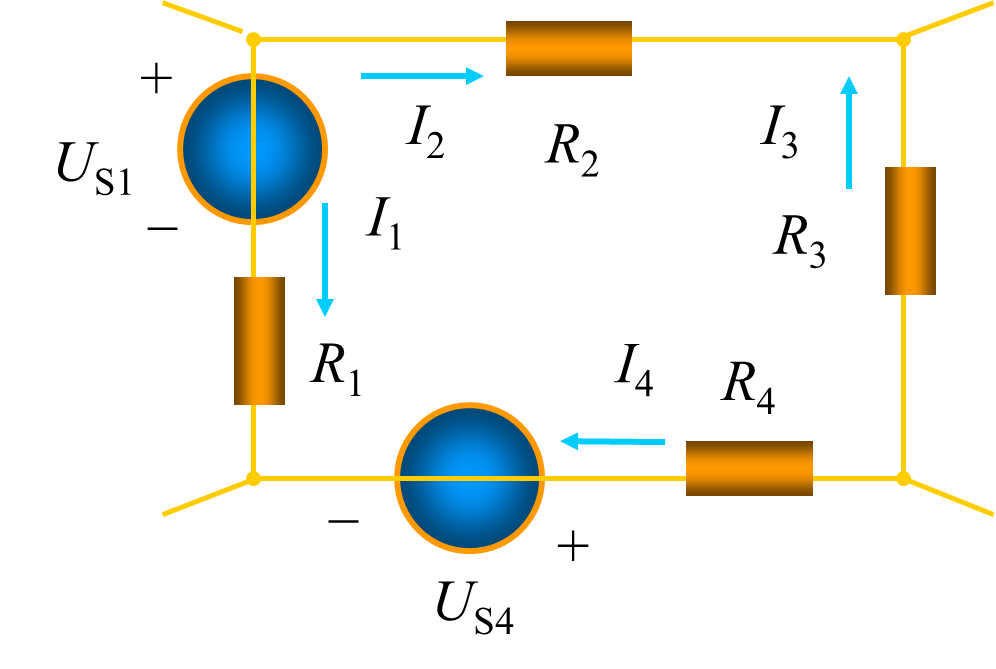

基尔霍夫电压定律
在集总参数电路中，任一时刻，沿任一回路，所有支路电压的代数和恒等于零。
KVL(Kirchhoff's voltage law)基尔霍夫电压定律 --- 先规定电压的方向
高度升降和为零电位相同的电位差为零 , 电压升降代数和为零
电流的参考方向确定电压的参考方向

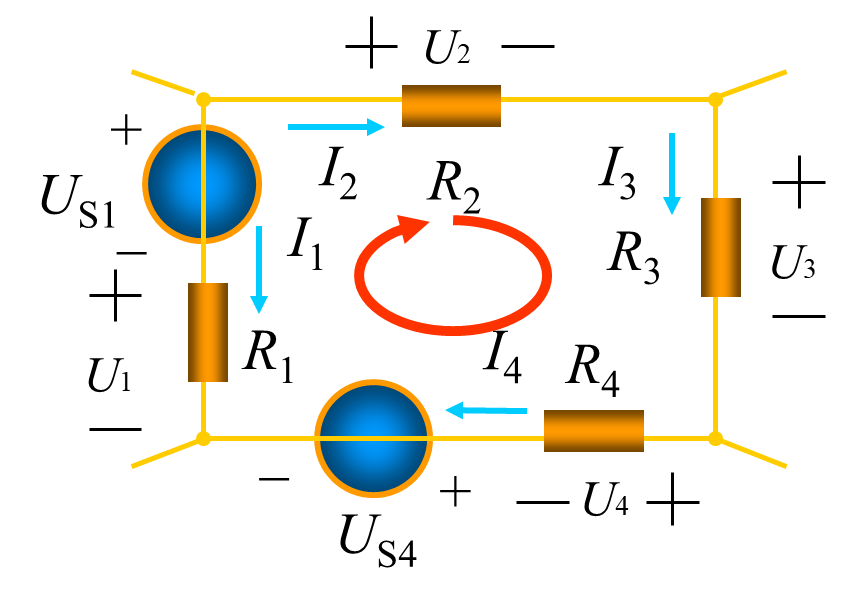

例子
实质
小结
两种电源
DCDC---开关电源---适用大功率的---
LDO---线性电源---适用于小功率的---
重要快捷键与使用方法
交叉选择---Shift+X ---- 自动转到PCB对应元件
布局传递---Ctrl+Shift+X ---- 根据原理图连接关系,对PCB直接进行进行布局
PCB绘制
原理图
名称与编号 , 编号是在引脚外面的 , 名称是在引脚里面的
引脚长度可以改变
封装
丝印 , 焊盘编号 , 芯片正方向标识 , 一号引脚标识 , 焊盘
焊盘
顶层---表贴焊盘
放置焊盘方法:
线性阵列 , 复制粘贴 , 智能尺寸模式
查找手册 ---- 封装尺寸
芯片正方向
一号引脚旁边画一个小圆(实心)与一个凹槽
预布局---布局前的准备工作
在画好的原理图中使用快捷键Ctrl+Shift+X进行交叉选择 , 将相同模块PCB放在一起进行布局 , 总体上保持模块化进行布局
选择板框层 --- 点击板框 -- 右键添加 -- 圆角 -- 框选整个板框进行---右键---锁定(别忘了)
总体上的布局
3W原则
两条线之间的间距要大于三倍的线宽
PCB布线安全
PCB布线尽量远离安装孔与电路板边缘 , 保证电路板走线的安全应该尽量远离
泪滴功能
泪滴添加 , 设置 --- 通用---中勾选
添加泪滴过孔与导线之间充当一个平滑过渡的一个功能 , 通过过孔的补强实现过孔与导线之间的连接更加的稳固 , 使接触面积更大 , 保护焊盘.
在正式布局之前别忘记先对板框进行固定
电容的布局
多个电容并联时
小容量的电容更应该靠近芯片电源引脚(LDO)
去耦电容
靠近电源需要就近进行布局
指示灯 , 供电等等
放置在PCB板边缘部分
差分线绘制要求
啥叫差分线
承载差分信号的线就是差分线(与单端信号进行区别)
布局要求
1.差分线尽量短
2.优先绘制差分线
3.差分线上尽量不要超过两对过孔(过孔会增加线路的寄生电感 , 影响信号的完整性)
4.平行紧密走线避免直角锐角走线
5.长度差尽量小
6.与其他信号网络以及地的距离尽量在20mil以上
7.阻抗匹配
快捷键进行布局
ALT+D进行
高频信号线布局原则
尽可能短 , 并做好与其他信号的屏蔽隔离 ,使用差分线进行高速信号线的布线
屏蔽与隔离(布完高速信号线之后线之后)
完成高速信号线的布置之后连线时应该使用GND过孔进行包地 , 隔绝外部信号的干扰
1.GND包地实现
2.禁止铺铜区域 , 防治与外部电路产生相互的干扰
常见的高速信号
单片机上的外部晶振电路
①根据物理接口分类：常见的高速信号有USB、RJ45、S-Video、VGA、DVI、HDMI、PCIe、PCI、SAS/SATA 等；
②根据逻辑电平分类：可分为LVDS、CML、PECL等。
GND相关
1.一般GND都通过铺铜来实现而非直接进行布线连接 , 因此可以先把GND的飞线进行隐藏
2.对于高速信号线 , 可以使用GND将其包起来实现与外部的一个隔离(与法拉第笼进行一个类比)
特殊
1.晶振需要靠近引脚进行放置
2.TYPEC接口需要超出板框一些放置干扰
3.对于一些需要承载大电流的可以采用实心填充的方法也就是铺上一整块铜皮
通过多打过孔以提高电流的承载能力进行连接
细节部分
原理图中IO口不能够直接放在LED阳极 , 要放在LED阴极 , 当IO口输出为低电平时LED点亮 , 当IO口输出为高电平时LED熄灭
长圆形的焊盘不要从其长边出线 , 要从其短边出线
注意电源线宽度不要超过器件或引脚的宽度
PCB布线顺序的三个原则
重要的线先进行铺设 , 布局为布线服务
关键元件优先 , 关键信号线优先 , 密度优先
密度优先:从单板上连接最密集的地方开始进行布线
优先关键元器件优先:从DDR , 射频等等核心部分优先进行布线 , 类似于信号传输线应该提供专层 , 电源 , 地回路 , 其他次要信号要顾全整体 , 不可以和关键信号相抵触
关键信号线优先 :电源模拟小信号 , 高速信号 , 时钟信号与同步信号等关键信号优先进行布线
大功告成
个性化操作
放置---图片---文字
生产PCB板
点击文件 --- 进行导出 --- 选择PCB制板文件Gerber文件 --- 使用嘉立创下单助手 --- 下单之前别忘记领张免费卷
