反相比例运算电路与T型网络反相比例运算电路

前言

        在大学学过的模数电到最后都是以不挂科为目的草草收场，但是在工作中又燃起了对模数电的些许兴趣，在这个平台相当于第二次学习也是给自己学到的做一个简单的总结，以后也会慢慢分享所得。今天分享运算放大器的反相比例运算电路以及由此演变的T型网络反相比例运算电路。

        在学习之前，要弄清楚为什么会用到运算放大器以及为什么会用到反馈电路。KVL，KCL我就不提了，作为电路中最基本的分析手段，虽然基础但是还是很重要的。再者，就是运算放大器的“虚短”和“虚断”两大分析方法。

        这里笔者先介绍两种电路及其分析方法，再解释两种的区别及联系。有输入错误或错别字还希望能多多交流。

1.反相比例运算电路

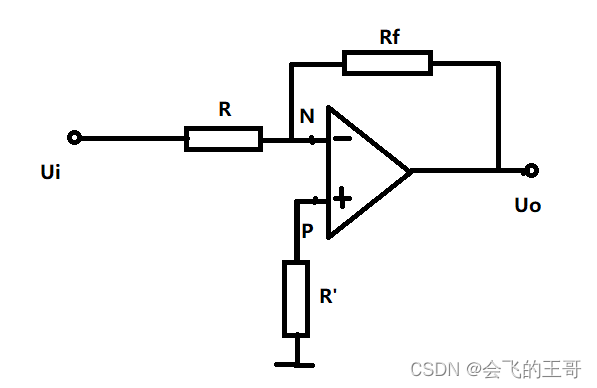

1.1 反相比例运算电路电路图

1.2 反相比例运算电路分析

由虚短、虚断得到Up = Un = 0，ip = in = 0

根据Un点的电位为0,KCL得出，Ui/R = -Uo/Rf，解除Ui与Uo的关系式，Uo = -（Rf/R）* Ui

此时 P端的匹配电阻：R' = R//Rf

1.3 反相比例运算电路到T型网络反相比例运算电路的变化

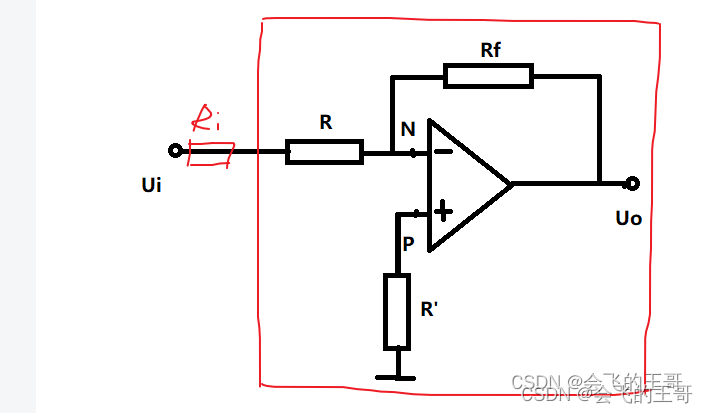

        在实际的电路中，我们要考虑到Ui信号的内阻Ri，在Ri与后面的系统中，Ri的电阻未知，但是要在电路中忽略Ri的影响，那么R的电阻要足够大，设置R为1M欧姆。如果要使该电路的放大倍数为10，那么Rf 的电阻值就是10M欧姆。这里考虑到电阻过大不太符合实际，普通反馈电阻太大时，抗干扰的能力就会很差，而且电感效应会越明显。

        因此我们引进下图中的T型网络反相比例运算电路，与典型的反相电路相比，Rf的位置替换成3个相互连接的电阻。电路图如下。在用到此电路时，根据其输入输出表达式分析，相较于典型反相放大电路的囧境，电路中可以用比较小的电阻就能达到大的放大倍数。

2.T型网络反相比例运算电路

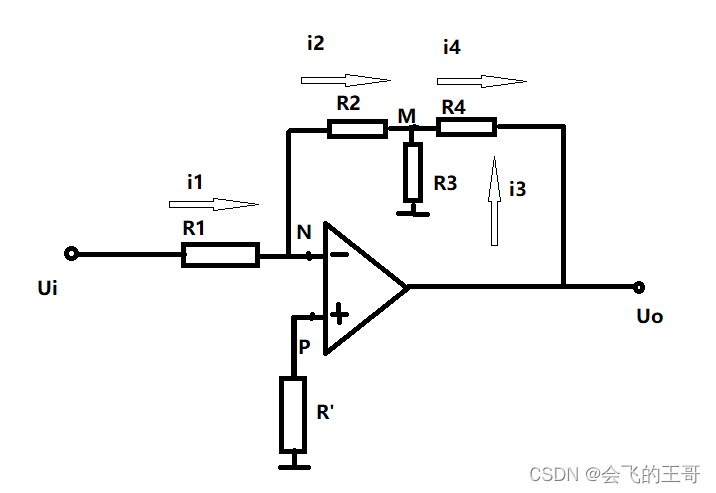

2.1 T型网络反相比例运算电路电路图

2.2 T型网络反相比例运算电路分析

根据虚短，虚断分析出：i1 = i2， Un = Up

第一步：i1 = i2 = Ui/R1

根据KCL，在M点：i4 = i3 + i2

第二步：Um = -i2*R2 = -i3*R3       i3 = i2*R2/R3  将第一步中等式带入得：i3 = Ui*R2/R1*R3

第三步：从N点看到Uo，Uo = -i2*R2-i4*R4 将  i4 = i3 + i2  待入并化简：

Uo = -i2*(R2 + R4) - i3*R3  继续将第一步和第二部中i2和i3的表达式带入得：

Uo = -Ui[(R2 + R4)/R1 + R2R4/R1R3]

求解出这里的平衡电阻 R' = R1// [R2 + (R3//R4)]
