对74LS138的补充

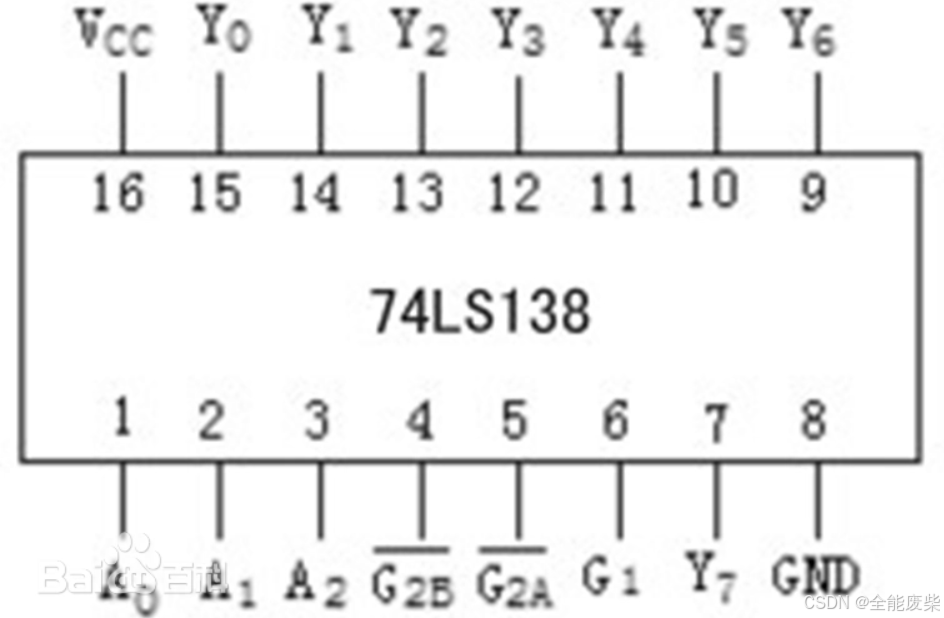

一.74LS138原理图

二、各引脚作用

地址端（A0、A1、A2）

选通端STA（E1）为高电平，另两个选通端（E2和E3）为低电平

~：输出端（低电平有效）

VCC：电源正

GND：地

A0~A2对应Y0——Y7；A0，A1，A2以二进制形式输入，然后转换成十进制，对应相应Y的序号输出低电平，其他均为高电平。

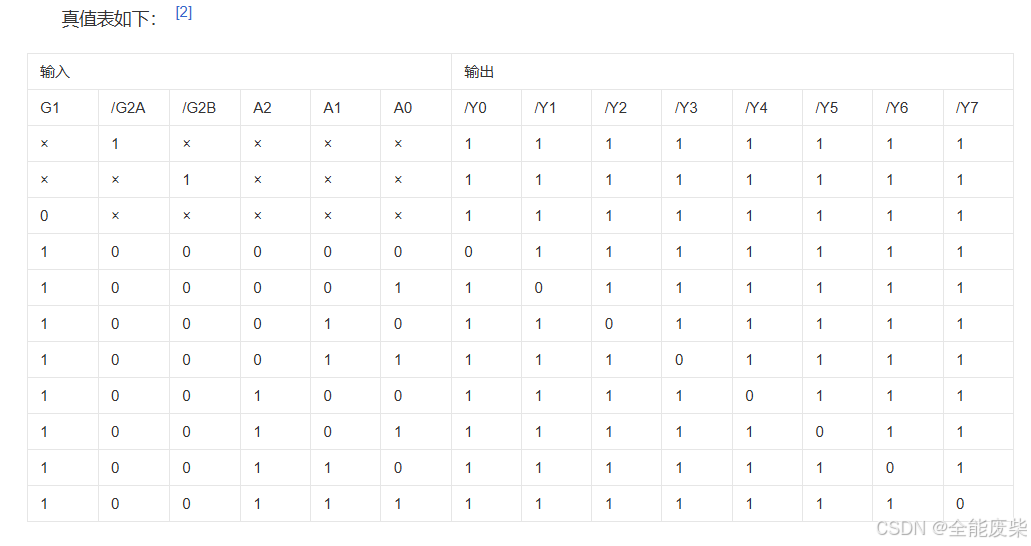

三、真值表

四、计算方法

例如A,B,C输入：111 ，则对应4+2+1=7，即Y7为低电平（输出0）；

      A,B,C输入：110 ，则对应4+2+0=6，即Y6为低电平（输出0）；

      A,B,C输入：101 ，则对应4+0+1=5，即Y5为低电平（输出0）；
