序

由于研究内容需要，最近学习了传热学的一些基础碎片知识，希望以后可以通过博客的形式，记录自己学习到的知识内容。能够帮助到初学者们，就更好了，有任何错误，请指出。

1 引言篇：理论基础铺垫

引言部分的内容主要服务于正文的计算过程，本文将循序渐进的展开计算过程，避免大家在学习的过程中遇到我曾遇到过的困扰。

首先在研究各坐标系下的导热微分方程前，了解一下必需用到的知识：

1）能量守恒：净热量（6个面的导热+内热源）= $m·cdt$

m，质量，kg；c，热容。

2）傅里叶导热定律： $q=-\lambda \triangledown T$ $\Phi_{x}=q \cdot A_{x}$

q，热流密度， $W/{m^{2}}$ ； $\lambda$ ，导热系数， $W/(m\cdot K)$ ； $\triangledown T$ ，温度梯度； $\Phi_{x}$ ，坐标为x的平面热流量； $A_{x}$ ，热流流过x面的面积。

3） $f(x+dx)=f(x)+\frac{\partial f(x)}{\partial x}dx$

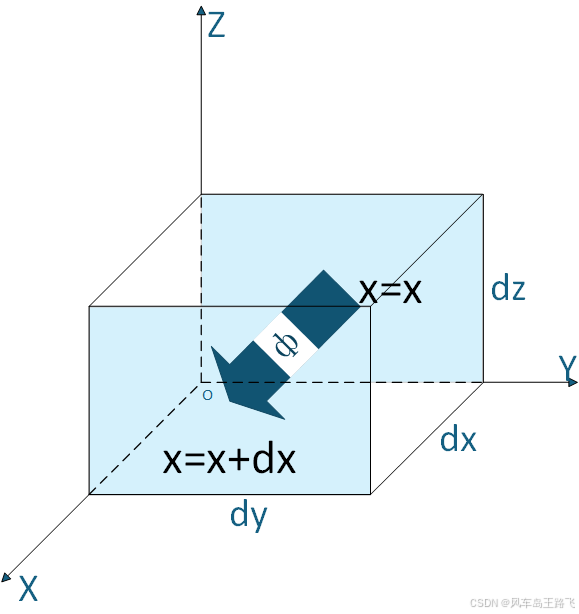

1.1 笛卡尔坐标系下的导热微分方程

假设：单位体积微元、在单位时间内的净热流量为 $\Phi$

step1：求x=x、x=x+dx处的热流量，即沿x方向的传导热流量

$\Phi (x)=q \cdot A=-\lambda \cdot \frac{\partial t}{\partial x} \cdot dy \cdot dz$

$\Phi(x+dx)= \Phi(x) +\frac{\partial \Phi(x)}{\partial x}dx$ 这里应用了知识3）

沿着x方向的净流量Netx即

$Net_{x}=\Phi(x)- \Phi(x+dx)$

$=-\frac{\partial \Phi(x)}{\partial x}dx=-\frac{\partial }{\partial x}(- \lambda \cdot \frac{\partial t}{\partial x})dxdydz$

$=\frac{\partial }{\partial x}(\lambda \cdot \frac{\partial t}{\partial x})\cdot dV$

同理，沿y、z方向的传导热流量分别为：

$Net_{y}=\frac{\partial }{\partial y}(\lambda \cdot \frac{\partial t}{\partial y})\cdot dV$

$Net_{z}=\frac{\partial }{\partial z}(\lambda \cdot \frac{\partial t}{\partial z})\cdot dV$

step2：能量守恒定律：净热量（6个面的导热+内热源）= $m·Cdt$

$(Net_{x}+Net_{y}+Net_{z}+\dot{\Phi}) \cdot V=\rho VC\frac{\partial t}{\partial \tau}$

由于之前的假设，等式左侧 $(Net_{x}+Net_{y}+Net_{z}+\dot{\Phi})$ 是单位体积、单位时间的结果，所以能量守恒的式子应乘上总体积；

等式右侧，由dt变为 $\frac{\partial t}{\partial \tau}$ ，是为了匹配等式左侧的单位时间内的条件。

整理后得到笛卡尔坐标系下的典型导热微分方程：

结论一： $\rho C \frac{\partial t}{\partial \tau}=[\frac{\partial }{\partial x}(\lambda\frac{\partial t}{\partial x})+\frac{\partial }{\partial y}(\lambda\frac{\partial t}{\partial y})+\frac{\partial }{\partial z}(\lambda\frac{\partial t}{\partial z})]+\dot{\Phi}$

$\rho C \frac{\partial t}{\partial \tau}$ ，非稳态项内能增量； $\dot{\Phi}$ ，内热源项;

$[\frac{\partial }{\partial x}(\lambda\frac{\partial t}{\partial x})+\frac{\partial }{\partial y}(\lambda\frac{\partial t}{\partial y})+\frac{\partial }{\partial z}(\lambda\frac{\partial t}{\partial z})]$ ，三个坐标方向净导入的热量。

根据结论一，可根据不同情景建立笛卡尔坐标系下的传热微分方程：

【例1】常物性（ $\lambda$ 是常数）、无内热源

$\rho c \frac{\partial t}{\partial \tau}=\lambda(\frac{\partial^2 t}{\partial x^2}+\frac{\partial^2 t}{\partial y^2}+\frac{\partial^2 t}{\partial z^2})$

【例2】常物性、无内热源、稳态

$0=\frac{\partial^2 t}{\partial x^2}+\frac{\partial^2 t}{\partial y^2}+\frac{\partial^2 t}{\partial z^2}$

1.2 柱坐标下的导热微分方程

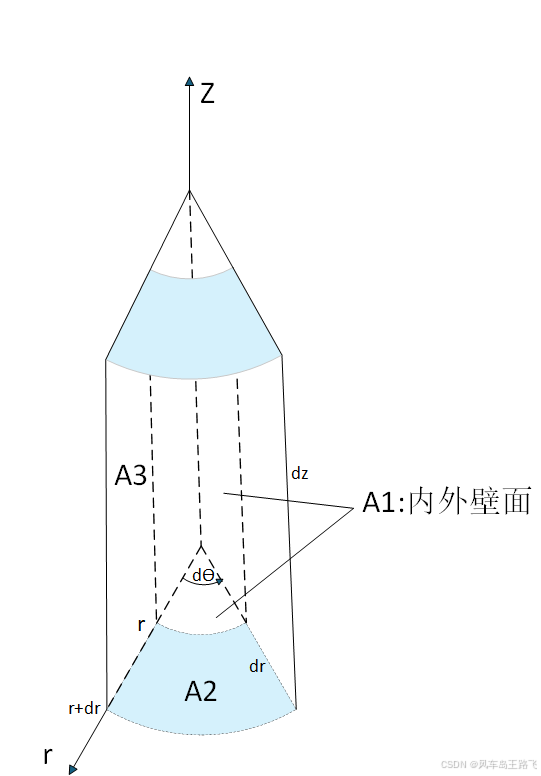

在计算柱坐标下的导热微分方程时，应注意面积微元表达形式的变化，首先计算面积微元表达式

壁面A1： $rd\theta dz$ 、底面A2： $rd\theta dr$ 、侧面A3： $drdz$ ；微元体积表达式： $V=rd\theta drdz$

【注】在微元块中， $dr$ 、 $d\theta$ 是极小的，可视作：内环边=外环边；因此，底面被视作为：长为 $rd\theta$ ，宽为 $dr$ 的长方形微元，壁面亦是如此。

step1：沿径向（r方向）的传导热流量（r=r、r=r+dr处的热流量）

r=r： $\Phi(r)=qA_{1}=-\lambda\frac{\partial t}{\partial r} \cdot rd\theta dz$

r=r+dr： $\Phi(r+dr)=\Phi(r)+\frac{\partial \Phi(r)}{\partial r}dr$

$Net_{r}=\Phi(r)-\Phi (r+dr)=-\frac{\partial \Phi(r)}{\partial r}dr=-\frac{\partial }{\partial r}(-\lambda \frac{\partial t}{\partial r} \cdot rd\theta dz)dr$ 这一步只是将 $\Phi(r)$ 展开，而括号中与r无关的项可以提出去，为了凑dV的表达式，在前面提出一项1/r，之后变成：

$=\frac{1}{r}\frac{\partial }{\partial r}(\lambda r\frac{\partial t}{\partial r})drd\theta dz \cdot r=\frac{1}{r}\frac{\partial }{\partial r}(\lambda r\frac{\partial t}{\partial r})dV$

step2：沿 $\theta$ 方向的传导热流量（ $\theta=\theta$ 、 $\theta=\theta + d\theta$ 处的热流量）

$\theta=\theta$ ： $\Phi(\theta)=-\lambda\frac{\partial t}{\partial \theta r} \cdot drdz$ 这里需要注意是温度对 $\theta r$ 的偏导，因为 $\theta$ 是角度变量，不代表方向，而 $\theta$ 变化的方向由 $\theta r$ 表示，即（角度·半径）

$\theta=\theta + d\theta$ ： $\Phi(\theta+d\theta)=\Phi(\theta)+\frac{\partial \Phi(\theta))}{\partial \theta} d\theta$

$Net_{\theta}=-\frac{\partial \Phi(\theta)}{\partial \theta}d\theta=-\frac{\partial }{\partial \theta}(-\lambda \frac{\partial t}{\partial \theta r}drdz)d\theta$ 这里注意将括号内与 $\theta$ 无关的变量提出后，并为了凑dV得到：

$=\frac{1}{r} \cdot \frac{1}{r}\frac{\partial }{\partial \theta}(\lambda\frac{\partial t}{\partial \theta})rd\theta drdz=\frac{1}{r^{2}}\frac{\partial }{\partial \theta}(\lambda\frac{\partial t}{\partial \theta})dV$

step3：沿z方向的传导热流量（ $z=z$ 、 $z=z+dz$ 处的热流量）

$z=z$ ： $\Phi (z)=-\lambda\frac{\partial t}{\partial z}rd\theta dr$

$z=z+dz$ ： $\Phi(z+dz)=\Phi(z)+\frac{\partial \Phi(z)}{\partial z}dz$

$Net_{z}=-\frac{\partial \Phi(z)}{\partial z}dz=-\frac{\partial }{\partial z}(-\lambda\frac{\partial t}{\partial z} rd\theta dr)dz=\frac{\partial }{\partial z}(\lambda \frac{\partial t}{\partial z})dV$

step4：能量守恒定律

$(Net_{r}+Net_{\theta}+Net_{z}+\dot{\Phi}) \cdot V=\rho Vc\frac{\partial t}{\partial \tau}$

整理后得到柱坐标系下的典型导热微分方程：

结论二： $\rho C\frac{\partial t}{\partial \tau}=\frac{\partial }{r \partial r}(\lambda r\frac{\partial t}{\partial r})+\frac{\partial}{r^{2} \partial \theta}(\lambda \frac{\partial t}{\partial \theta})+\frac{\partial }{\partial z}(\lambda \frac{\partial t}{\partial z})+\dot \Phi$

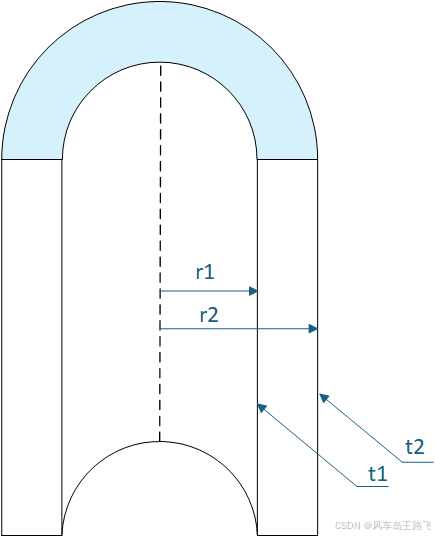

1.3 圆筒壁面一维传热模型（径向）热阻及热流量公式

假设：一维导热、稳态、无内热源、常物性、第一类边界条件

根据结论二与假设条件，列出微分方程：

$\frac{\partial }{\partial r}(r \frac{\partial t}{\partial r})=0$

经过两次积分，通过该方程可解得温度t分布： $t=C_{1}lnr+C_{2}$

其中： $C_{1}=\frac{t_{1}-t_{2}}{ln(r_{1}/r_{2})}$ $C_{2}=t_{1}-\frac{t_{1}-t_{2}}{ln(r_{1}/r_{2})}ln r_{1}$

代入得： $t=t_{1}+\frac{t_{1}-t_{2}}{ln(r_{1}/r_{2})}ln (\frac{r}{r_{1}})$

通过对t分布函数求导，得到温度梯度 $\triangledown T$

于是圆筒壁面一维传热热流量 : $\Phi=-\lambda A \triangledown T = -\lambda 2\pi rl(-\frac{t_{1}-t_{2}}{ln(r_{2}/r_{1})} \frac{1}{r})=\frac{t_{1}-t_{2}}{\frac{ln(r_{2}/r_{1})}{2 \pi \lambda l}}$

根据热阻得定义，该模型得热阻为其分母，即 $R=\frac{ln(r_{2}/r_{1})}{2 \pi \lambda l}$

2 正文篇：传热系数的计算

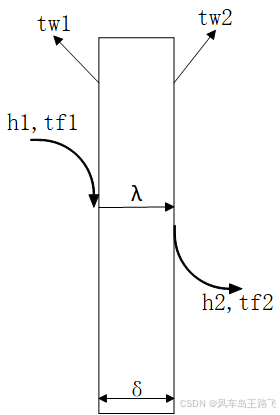

2.1 光滑壁面的总传热系数计算

$\left\{\begin{matrix} \Phi=A h_{1}(t_{f1}-t_{w1})\\ \Phi=A \lambda \frac{t_{w1}-t_{w2}}{\delta }\\ \Phi=Ah_{2}(t_{w2}-t_{f2}) \end{matrix}\right.$

经整理后，消去 $t_{w1}$ 、 $t_{w2}$ 得：

$\Phi=\frac{t_{f1}-t_{f2}}{\frac{1}{A}(\frac{1}{h_{1}}+\frac{\delta}{\lambda}+\frac{1}{h_{2}})}$ 左式对比牛顿冷却公式 $\Phi=kA(t_{f1}-t_{f2})$

得到该模型的传热系数： $k=\frac{1}{(\frac{1}{h_{1}}+\frac{\delta}{\lambda}+\frac{1}{h_{2}})}$

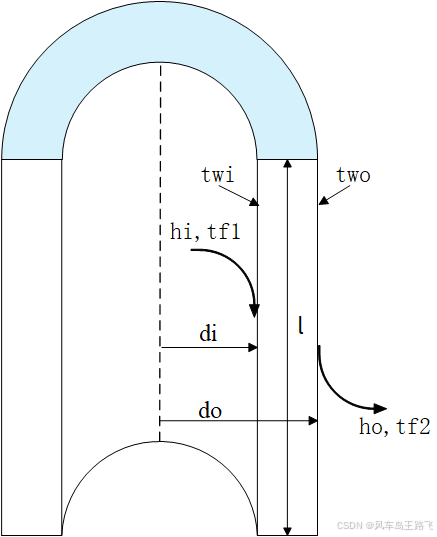

2.2 圆筒壁面的总传热系数计算

$\left\{\begin{matrix} \Phi = h_{i} \pi d_{i} l({t_{f1}-t_{wi}})\\ \Phi = \frac{t_{wi}-t_{wo}}{\frac{ln(d_{o}/d_{i})}{2 \pi \lambda l}}\\ \Phi = h_{o} \pi d_{o} l({t_{wo}-t_{f2}}) \end{matrix}\right.$

该方程组中式2，根据1.3中的结论列出，式1、3均是牛顿冷却公式

经整理后，消去 $t_{wi}$ 、 $t_{wo}$ 得：

$\Phi = \frac{\pi l (t_{fi}-t_{fo})}{\frac{1}{h_{i}d_{i}}+\frac{ln(d_{o}/d_{i})}{2\lambda}+\frac{1}{h_{o}d_{o}}}$ 左式对比牛顿冷却公式 $\Phi=kA(t_{f1}-t_{f2})$

【注】在圆筒壁面的传热系数计算时，上述两式在比较时，应首先确定是以内/外壁面面积为基准

因为： $A_{i}=\pi d_{i} l$ $A_{o}=\pi d_{o} l$

通过比较该模型的传热系数有两种表达形式：

1、以内壁面积为基准： $k_{o}=\frac{1}{\frac{1}{h_{i}} \frac{d_{o}}{d_{i}}+\frac{d_{o}ln(d_{o}/d_{i})}{2 \lambda}+\frac{1}{h_{o}}}$

2、以外壁面积为基准： $k_{i}=\frac{1}{\frac{1}{h_{i}}+\frac{d_{i}ln(d_{o}/d_{i})}{2\lambda}+\frac{1}{h_{o}} \frac{d_{i}}{d_{o}}}$

3 总结

3.1 笛卡尔坐标系下的传热微分方程： $\rho C \frac{\partial t}{\partial \tau}=[\frac{\partial }{\partial x}(\lambda\frac{\partial t}{\partial x})+\frac{\partial }{\partial y}(\lambda\frac{\partial t}{\partial y})+\frac{\partial }{\partial z}(\lambda\frac{\partial t}{\partial z})]+\dot{\Phi}$

3.2 柱坐标系下的传热微分方程： $\rho C\frac{\partial t}{\partial \tau}=\frac{\partial }{r \partial r}(\lambda r\frac{\partial t}{\partial r})+\frac{\partial}{r^{2} \partial \theta}(\lambda \frac{\partial t}{\partial \theta})+\frac{\partial }{\partial z}(\lambda \frac{\partial t}{\partial z})+\dot \Phi$

3.3 光滑壁面的总传热系数： $k=\frac{1}{(\frac{1}{h_{1}}+\frac{\delta}{\lambda}+\frac{1}{h_{2}})}$

3.4 圆筒壁面的总传热系数： $k_{o}=\frac{1}{\frac{1}{h_{i}} \frac{d_{o}}{d_{i}}+\frac{d_{o}ln(d_{o}/d_{i})}{2 \lambda}+\frac{1}{h_{o}}}$ 或 $k_{i}=\frac{1}{\frac{1}{h_{i}}+\frac{d_{i}ln(d_{o}/d_{i})}{2\lambda}+\frac{1}{h_{o}} \frac{d_{i}}{d_{o}}}$

关于热阻的计算，详细过程不在此赘述，类比电路模型很容易可以得到结果。
