VPX标准

1. VPX简介

VPX标准包括板卡尺寸、连接器种类和数量、信号类型及引脚号等内容。

1.1 特点

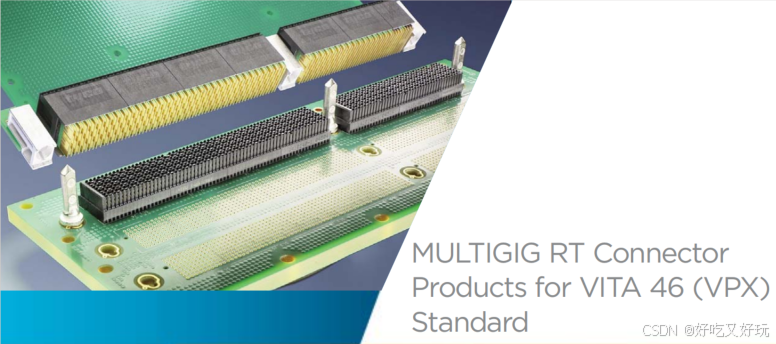

高密度、高速率、模块化、通用性电连接器

符合VITA46/48/65标准

端接方式：压配免焊

子板与母版垂直插接

传输信号：差分、单端、差分单端混合、电源等多种

1.2 常见应用

加固计算机、航电系统、火控雷达总线系统、航空及房屋系统、大容量数据储存

1.3 主要技术指标

差分阻抗：100Ω

串扰：100ps上升时间内线间串扰≥30dB

最高传输速率：10Gb/s

许用电压范围：0~50V

温度范围：-55℃~125℃

寿命：200次插拔循环

2. 连接方式

2.1 板卡布局

根据配备连接器数量，VPX板卡（子板）分为3U和6U两种标准尺寸，根据冷却方式，又分为空气冷却和导体冷却两种模块。故VPX板卡的形制可分为4种，即3U-空气冷却型、3U-导体冷却型、6U-空气冷却型和6U-导体冷却型。

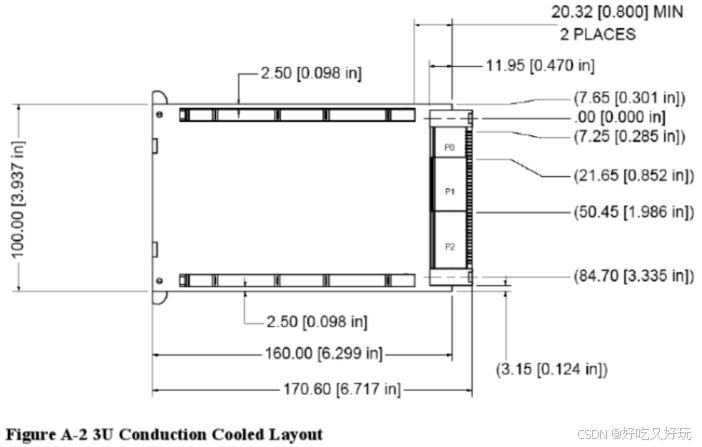

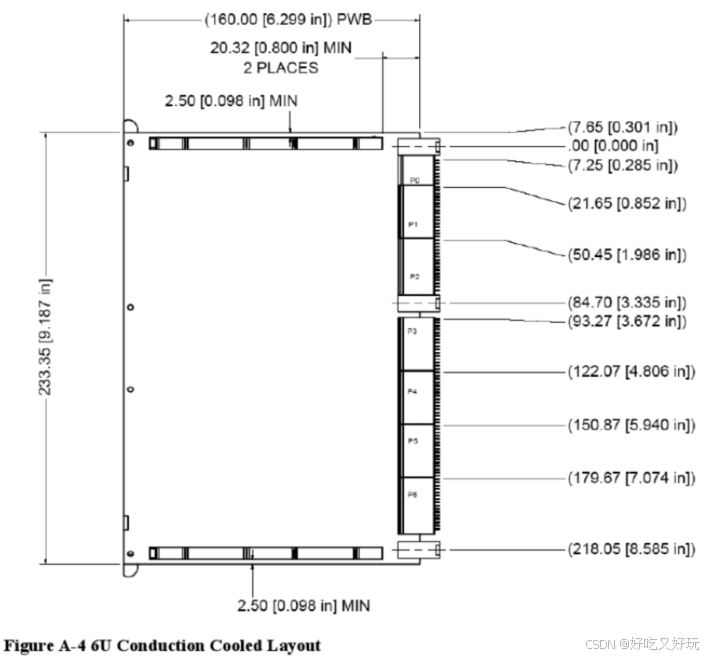

对于3U和 6U模块 ，VITA46协议给出的PCB尺寸分别为160mmx100mm和160mmx233.35mm，各模块 之问的间距为20.32mm。在此要说明的是，在VITA48 协议即加固型VPX系统的实现中，增加 了0.85英寸(21.59mm)以及1英寸(25.4mm)的模块间距选项；在所用连接器符合 VITA46协议 的前提下，VPX系统模块允许采用其他的结构形式。

3U模块配备3个连接器，分别为P0、P1和P2，连接器之间紧密贴合；6U模块在3U的基础上增加了P3、P4、P5和P6连接器。3U配备2个导向销，6U配备3个导向销。

2.2 连接器组成

如上已述，VPX板卡（子板）上的连接器为P0~P2（3U）或P0~P6（6U），子板与母板对应插接，并用定位销固定，不用焊接即可实现子板与母板间的互联。

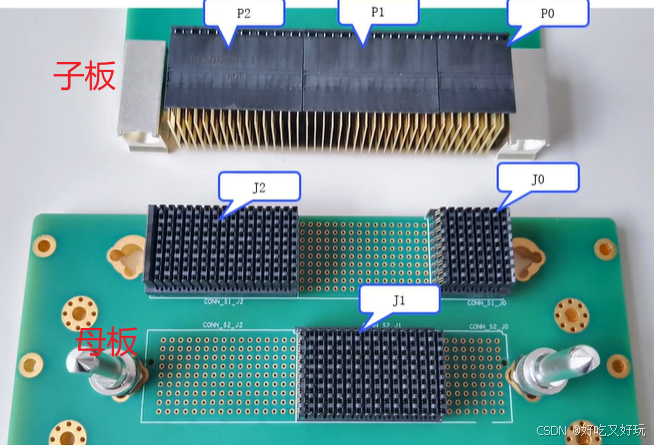

母板上的连接器为J0~J2（3U）、J0~J6（6U），与子板的P连接器对应相连，两板垂直插接。（图中J1实际应摆放到J0和J2中间，为方便看，放到下面）

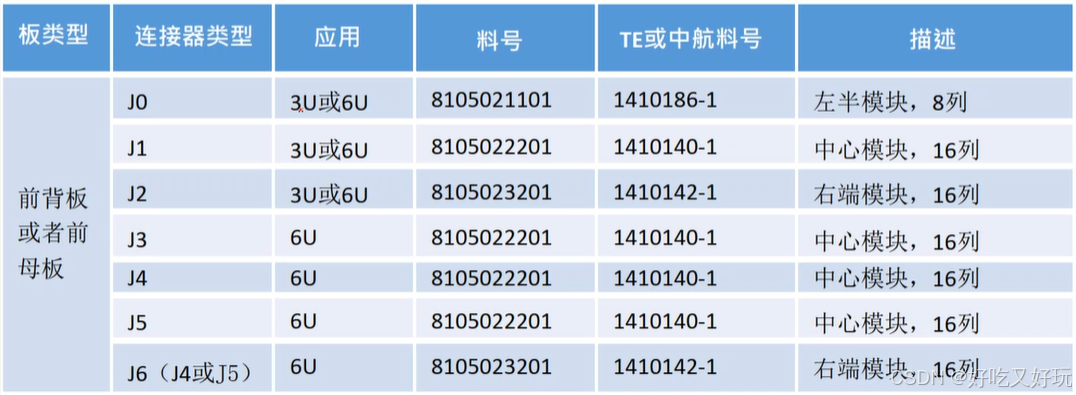

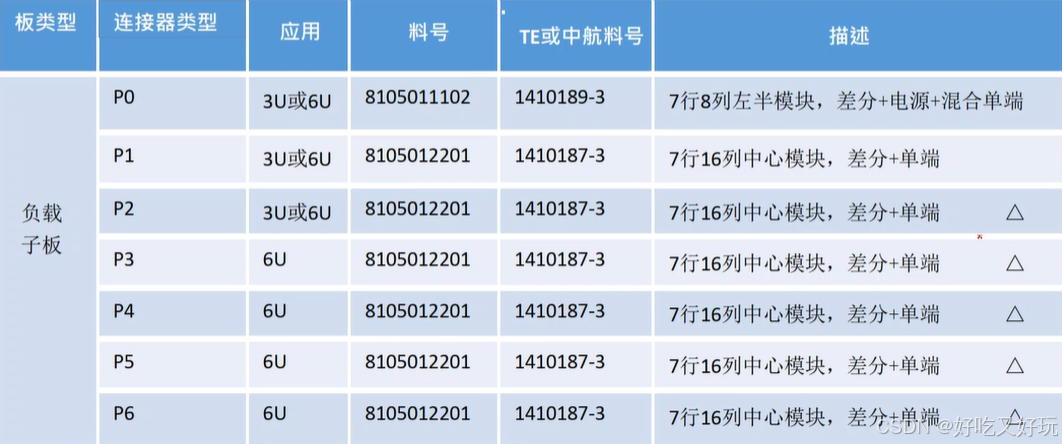

常见的子板、母板连接器料号如下：

每个连接器由若干个不同种类的PCB板组成，如1410189-3型号的P0连接器，包含ABCD四种PCB板，以一定组合进行排列，用于传输不同种类信号。

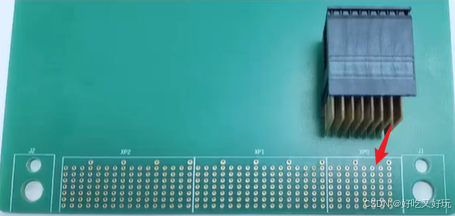

该连接器与子板的连接方式如下，只是错位摆放便于看到焊盘：连接器下方的引脚焊接到焊盘中，突出的PCB板金手指凸出到子板边界外，用于插接母板。

3.3 引脚对应关系

子板和主板端连接器的引脚并非一一对应，P连接器的引脚数量少于J连接器，引脚对应关系如下

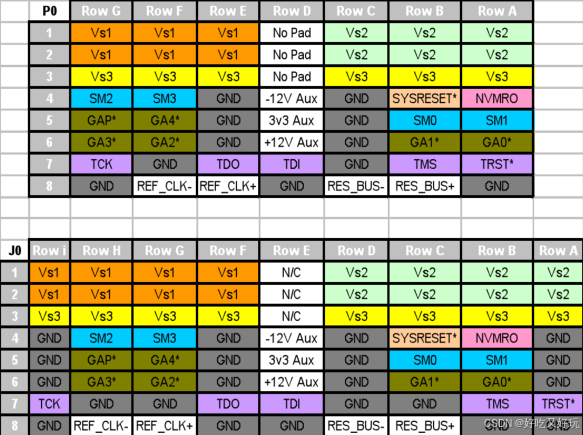

J0与P0

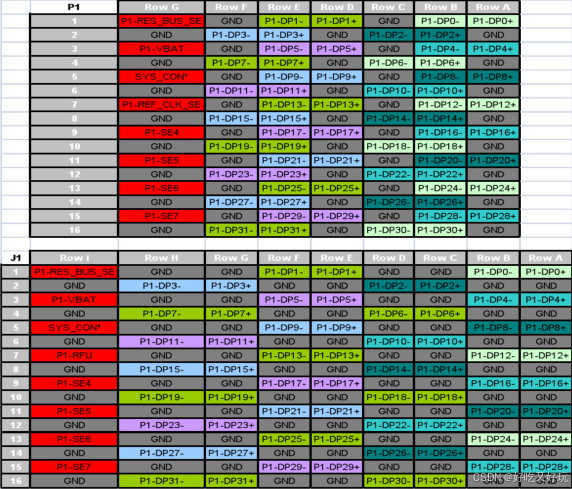

J1与P1

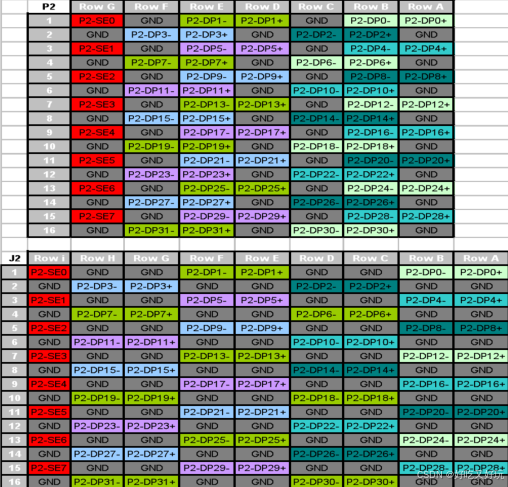

J2与P2

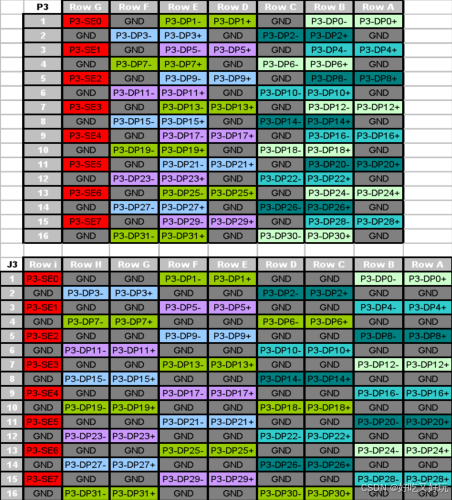

J3与P3

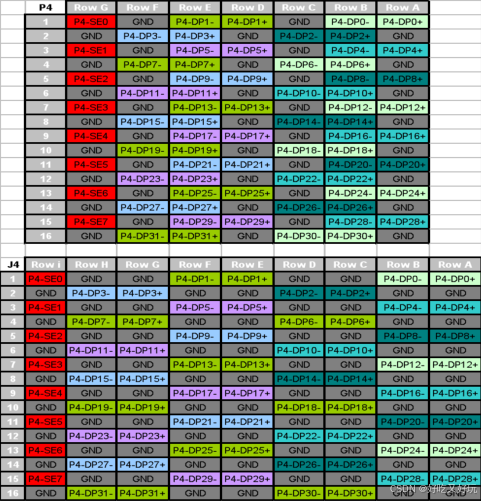

J4与P4

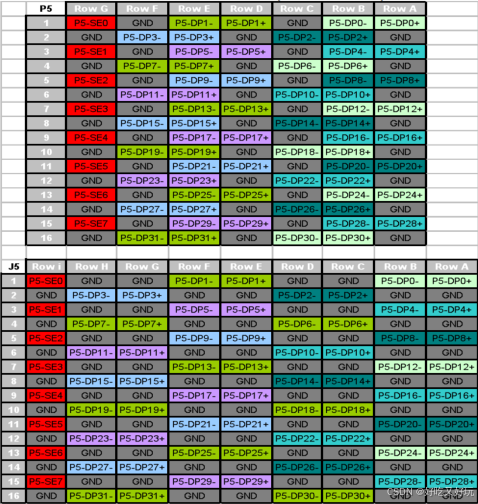

J5与P5

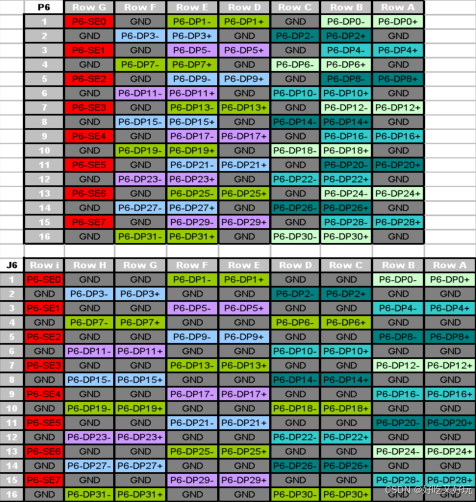

J6与P6
