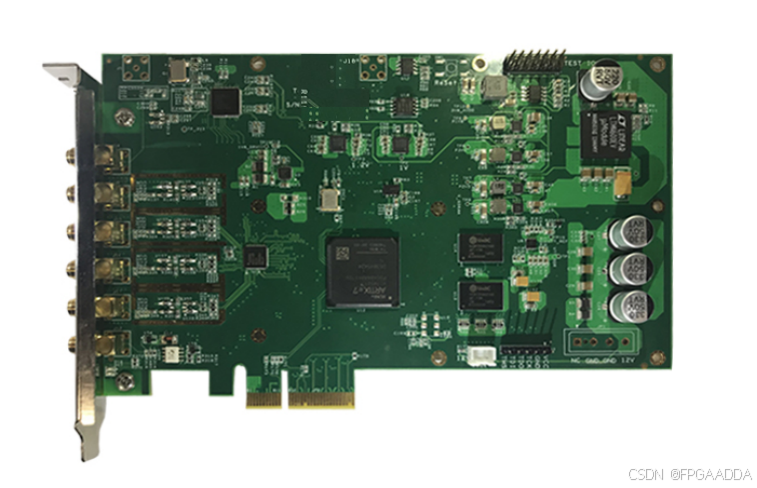

132-4路14bit 125Msps PCIe采集卡

一、板卡概述

一款四路125M（可选100Msps或80Msps）频率采集卡，可以实现四路高速的模拟数据转换到PCI-E总线上。板载一颗125M采样频率的高性能AD芯片（AD9253或AD9653），数据输出模式为LVDS串行模式，此提供X4的PCI-E接口，接口协议采用PCI-E2.0，最高可以实现1.6GB/s的传输速率。

该板可广泛用于雷达、通信领域的信号采集、毛刺检测、脉冲检测等领域。

• 二、技术指标

AD采集芯片	板载一片AD9253（或AD9653）芯片，实现四通道AD采集采样频率为125MSPS(可选100Msps或80Msps)，分辨率14bit（当使用AD9653时是16bit）。
FPGA	XC7A50TFGG484，可升级为75T或100T，适用于做滤波、抽取采样等。
内存	板载2颗 DDR3 内存，每个颗粒为4Gbit，32位总线。
