从 Mux4Way16 到 Mux8Way16：多路复用器的进阶实现

引言

在数字电路设计中，多路复用器（Multiplexer）是一种非常重要的逻辑元件，它可以根据选择信号从多个输入信号中选择一个输出。在 Nand2Tetris 的硬件描述语言（HDL）环境中，我们已经实现了 4 路 16 位多路复用器 Mux4Way16，现在我们要基于它来实现更强大的 8 路 16 位多路复用器 Mux8Way16。本文将详细介绍如何利用 Mux4Way16 来实现 Mux8Way16，以及选择信号 sel 的连接方式，同时会附上连接图帮助大家更好地理解。

基础知识回顾

Mux4Way16 芯片

Mux4Way16 是一个 4 路 16 位多路复用器，它有 4 个 16 位的输入信号 a、b、c、d，一个 2 位的选择信号 sel，以及一个 16 位的输出信号 out。其功能是根据 2 位选择信号 sel 从 4 个 16 位输入信号中选择一个作为输出，具体规则如下：

• 当 sel = 00 时，out = a；
• 当 sel = 01 时，out = b；
• 当 sel = 10 时，out = c；
• 当 sel = 11 时，out = d。

Mux8Way16 芯片需求

Mux8Way16 是一个 8 路 16 位多路复用器，它有 8 个 16 位的输入信号 a、b、c、d、e、f、g、h，一个 3 位的选择信号 sel，以及一个 16 位的输出信号 out。其功能是根据 3 位选择信号 sel 从 8 个 16 位输入信号中选择一个作为输出，具体规则如下：

• 当 sel = 000 时，out = a；
• 当 sel = 001 时，out = b；
• 当 sel = 010 时，out = c；
• 当 sel = 011 时，out = d；
• 当 sel = 100 时，out = e；
• 当 sel = 101 时，out = f；
• 当 sel = 110 时，out = g；
• 当 sel = 111 时，out = h。

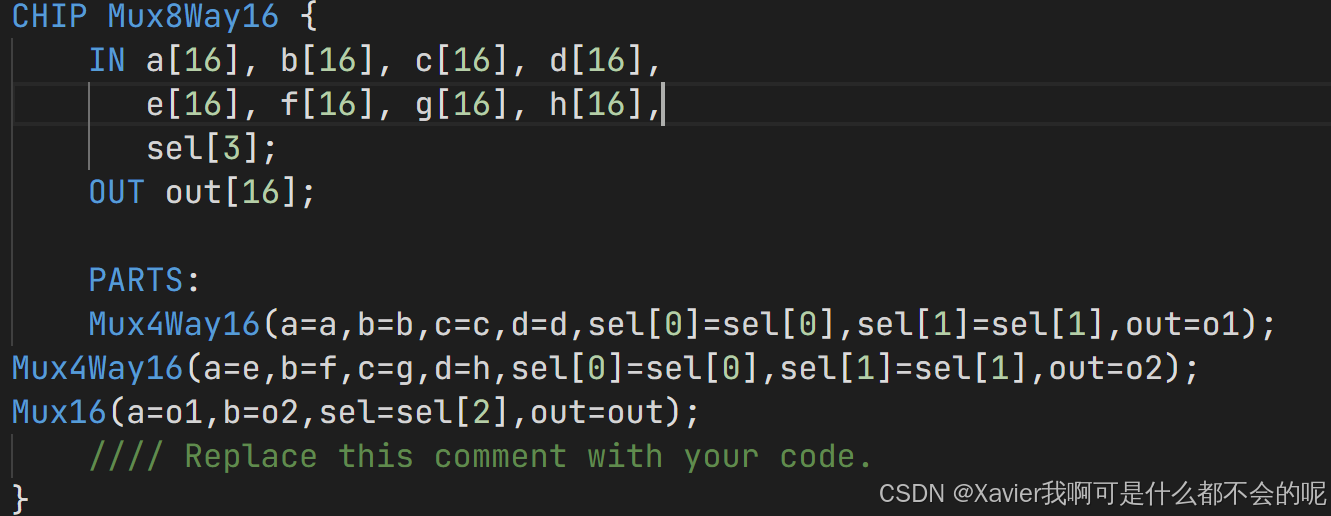

 HDL 代码实现

代码解释

1. 第一次选择：
   • Mux4Way16(a=a, b=b, c=c, d=d, sel[0]=sel[0], sel[1]=sel[1], out=mux_abcd);：使用一个 Mux4Way16 芯片对输入信号 a、b、c、d 进行选择，选择信号使用 sel 的低 2 位（sel[0] 和 sel[1]）。根据 sel[0] 和 sel[1] 的值，从 a、b、c、d 中选择一个 16 位信号输出到 mux_abcd。
   • Mux4Way16(a=e, b=f, c=g, d=h, sel[0]=sel[0], sel[1]=sel[1], out=mux_efgh);：使用另一个 Mux4Way16 芯片对输入信号 e、f、g、h 进行选择，同样使用 sel 的低 2 位作为选择信号。根据 sel[0] 和 sel[1] 的值，从 e、f、g、h 中选择一个 16 位信号输出到 mux_efgh。
2. 第二次选择：
   • Mux16(a=mux_abcd, b=mux_efgh, sel=sel[2], out=out);：使用一个 Mux16 芯片根据 sel 的最高位（sel[2]）从 mux_abcd 和 mux_efgh 的输出中选择最终的输出。如果 sel[2] 为 0，则 out 等于 mux_abcd；如果 sel[2] 为 1，则 out 等于 mux_efgh。



连接图

选择信号 sel 的连接方式

sel有几个引脚就分别连接到对应接口

总结

通过利用已有的 Mux4Way16 芯片和 Mux16 芯片，我们成功实现了 Mux8Way16 芯片。在实现过程中，关键在于合理地对输入信号进行分组，并正确连接选择信号 sel。这种分层实现的方法不仅提高了代码的复用性，还让复杂的电路设计变得更加清晰和易于理解。希望本文能帮助大家更好地掌握多路复用器的设计和实现。
