清翔51单片机学习笔记定时/计数器

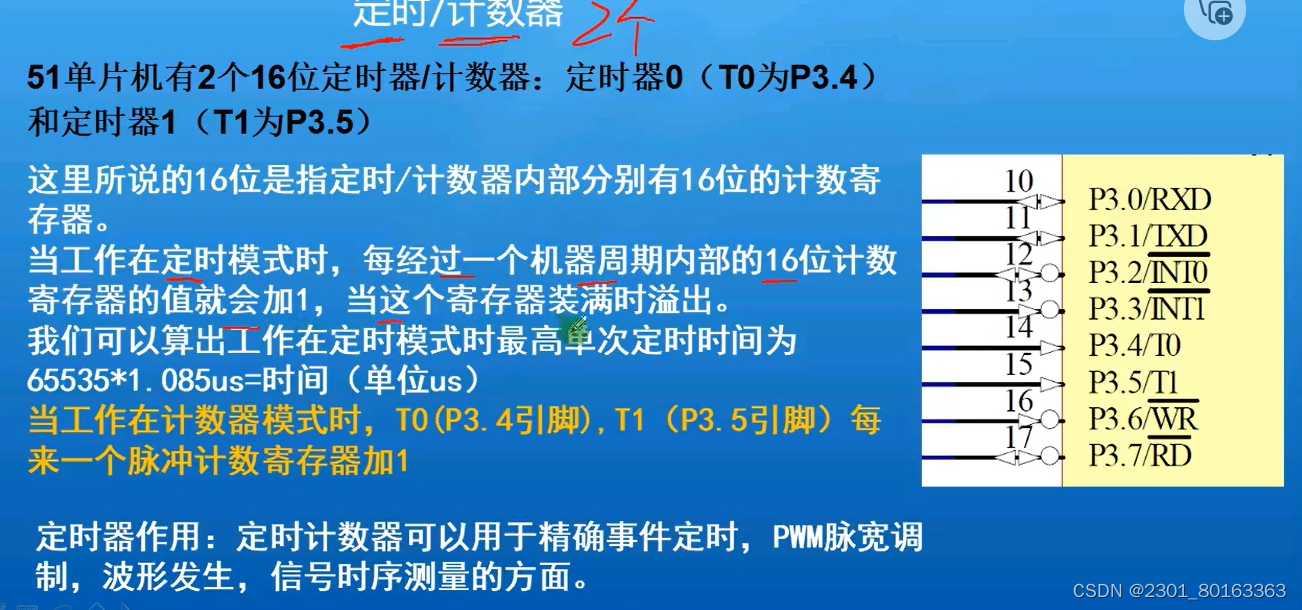

一，什么是定时/计数器以及用处

        1.就像名字一样，既有定时的功能又有计数的功能

        2.

二，如何使用单片机的定时/计数器



        1.会计算定时的时间

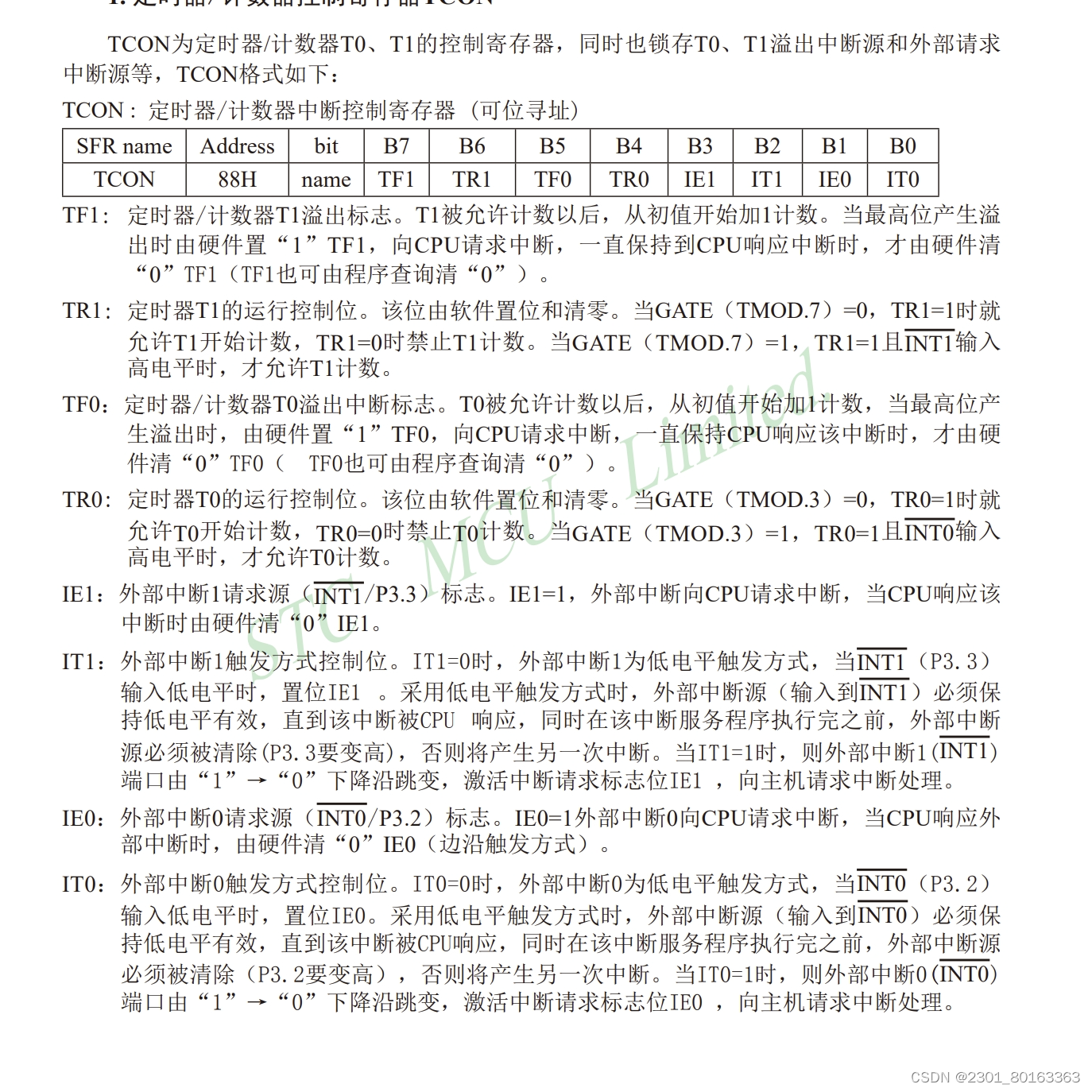

        2.启动定时计数器（通过TCON控制器（可位寻址））

                在这里只需要看计数器/定时器部分。若启动定时器T1就将TR1置1就开始计数，

若启动定时器T0就将TR0置1就开始计数.

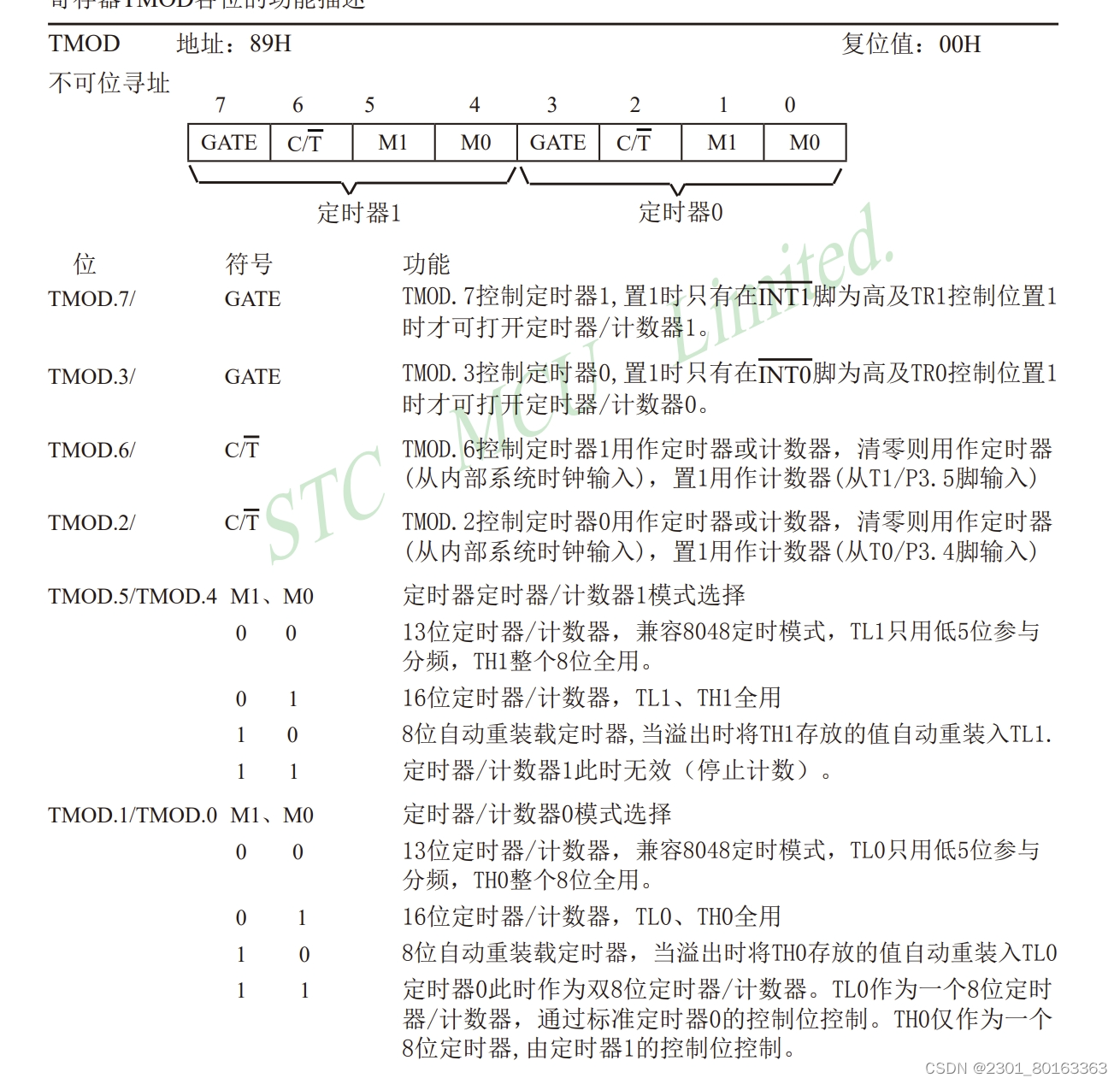

        3.设置定时/计数器工作模式（通过TMOD控制器（不可位寻址））

        通过选择GATE选择是定时器1还是二，选择C/T选择是定时器还是计数器功能，在选择M1和M2选择功能（注意是不可位寻址）

        4查询定时/计数器是否溢出(通过读TCON中的TF位)

        硬件会将TR0/TR1自动置0和置1，不用管。

三，定时/计数器相关的知识补充

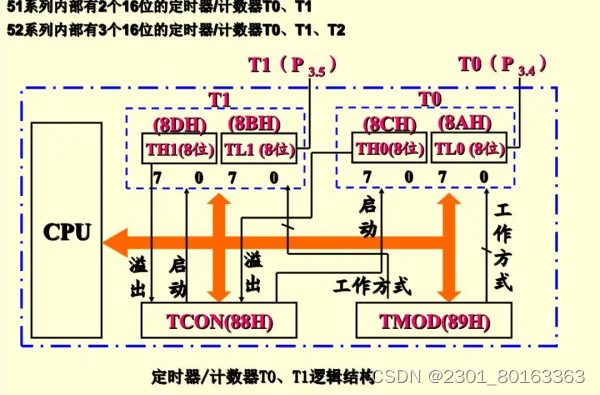

        TH0,TH1,TL0,TL1是单片机的八位定时器（H是high表示高八位，L是low表示低八位）

        定时器：定时时间

        计数器：记录次数

四，编程部分

下面第一个是定时器

#include <REGX52.H>

sbit DU=P2^6;
sbit WE=P2^7;
unsigned int tabel[]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f};
void delay(unsigned int z)
{
	unsigned int x,y;
	for(x=z;x>0;x--)
		for(y=114;y>0;y--);
}
void display(unsigned char i)
{
	unsigned int bai,shi,ge;
	bai=i/100;
	shi=i%100/10;
	ge=i%10;
	//第一位数码管
	P0=0xff;
	WE=1;
	P0=0xfe;
	WE=0;
	DU=1;
	P0=tabel[bai];
	DU=0;
	delay(5);

	//二
	P0=0xff;
	WE=1;
	P0=0xfd;
	WE=0;
	DU=1;
	P0=tabel[shi];
	DU=0;
	delay(5);

	//三
	P0=0xff;
	WE=1;
	P0=0xfb;
	WE=0;
	DU=1;
	P0=tabel[ge];
	DU=0;
	delay(5);
}
void timer0init()//定时器0初始化
{
	TR0=1;//启动定时器0
	TMOD=0x01;//定时器工作模式1，16位定时计数器
	TH0=0x4b;//1.085us,65535
	TL0=0xfd;//定时50ms
}

int main()
{
	unsigned char mSec,Sec;
	timer0init();
	while(1)
	{
		if(TF0==1)
		{
			TF0=0;//软件清零溢出标志位
			mSec++;//50ms到
			if(mSec==20)
			{
				mSec=0;
				Sec++;
			}

		}
		display(Sec);

	}
}

第二个是计数器

#include <REGX52.H>

sbit DU=P2^6;
sbit WE=P2^7;
sbit LED1=P1^0;
unsigned int tabel[]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f};
void delay(unsigned int z)
{
	unsigned int x,y;
	for(x=z;x>0;x--)
		for(y=114;y>0;y--);
}
void display(unsigned char i)
{
	unsigned int bai,shi,ge;
	bai=i/100;
	shi=i%100/10;
	ge=i%10;
	//第一位数码管
	P0=0xff;
	WE=1;
	P0=0xfe;
	WE=0;
	DU=1;
	P0=tabel[bai];
	DU=0;
	delay(5);

	//二
	P0=0xff;
	WE=1;
	P0=0xfd;
	WE=0;
	DU=1;
	P0=tabel[shi];
	DU=0;
	delay(5);

	//三
	P0=0xff;
	WE=1;
	P0=0xfb;
	WE=0;
	DU=1;
	P0=tabel[ge];
	DU=0;
	delay(5);
}
void timer0init()//定时器0初始化
{
	TR0=1;//启动定时器0
	TMOD=0x05;//定时器工作模式1，16位定时计数器
	TH0=0;//1.085us,65535
	TL0=0;//定时50ms
}
void timer1init()//定时器1初始化
{
	TR1=1;//启动定时器0
	TMOD|=0x10;//定时器工作模式1，16位定时计数器
	TH1=0X4B;//1.085us,65535
	TL1=0XFD;//定时50ms
}

int main()
{
	unsigned char mSec,Sec;
	timer0init();
	timer0init();
	while(1)
	{
		if(TF0==1)
		{
			TF0=0;//软件清零溢出标志位THO
			TH0=0X4B;
			TL0=0XFD;
			mSec++;//50ms到
			if(mSec==10)
			{
				mSec=0;
				LED1=~LED1;
			}

		}
		display(TL0);
//		if(Sec>10)
//			Sec=0;
	}
}
