AT89C52项目：DS18B20温度报警器

源码在这里，需要自取：

13.2 DS18B20温度报警器 · 钦某/51project - 码云 - 开源中国 (gitee.com)

先看演示视频：

51温度报警演示视频

我们先来了解DS18B20

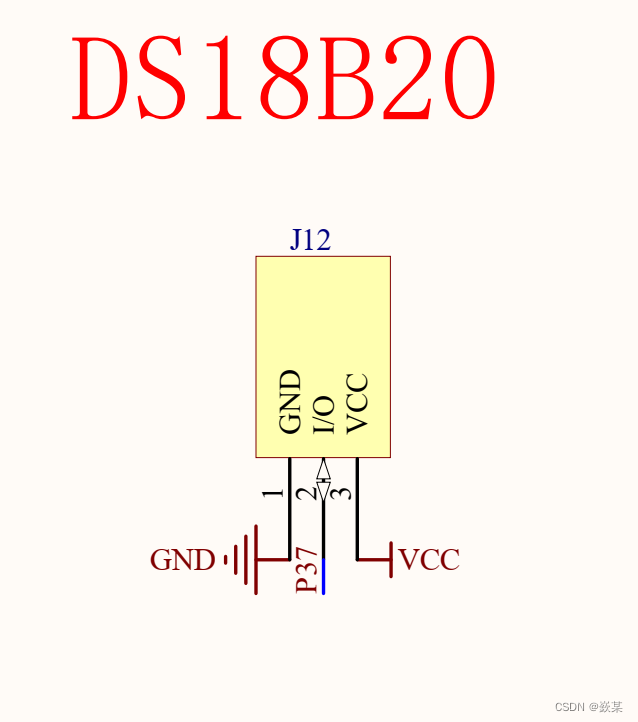

我们看到总共有三个接口，gnd是接地，vcc接5v。在DS18B20手册上Vcc标的是Vdd。

中间的接口是传输数据的线。单总线，异步，半双工，单总线只需要一根通信线即可实现数据的双向传输，当采用寄生供电（由通信线提供电压，主机配一个强上拉电路）时还可以省去VDD线路，此时，供电加通信只需要两根线。（51单片机不采取这种做法）

初始化：主机将总线拉低至少480us然后释放总线，等待15~60us后，从机会拉低总线60~240us响应主机，之后从机释放总线。

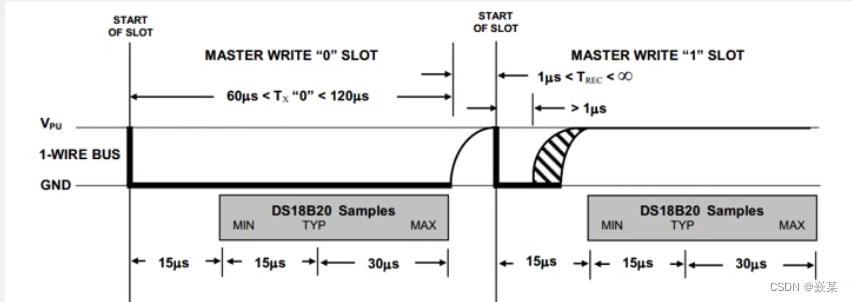

发送一位: 主机将总线拉低60~120us，然后释放总线，表示发送0然后释放总线，表示发送1。从机将在总主机将总线拉低1~15us，(典型值)线拉低30us后读取电平，整个时间片应大于60us

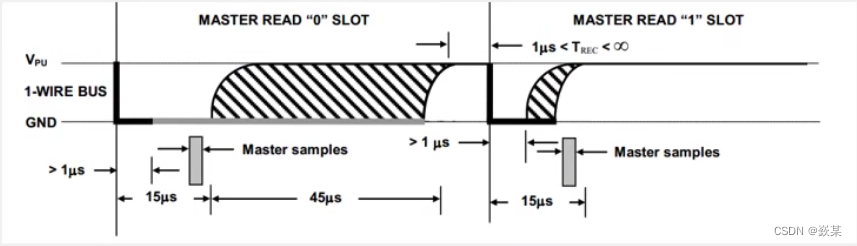

接收一位:主机将总线拉低1~15us，然后释放总线，并在拉低后15us内读取总线电平(尽量贴近15us的末尾)，读取为低电平则为接收0，读取为高电平则为接收1，整个时间片应大于60us

 之后就将上面两个步骤走8次，就可以封装出两个函数：发送一个字节和接受一个字节。

#include <REGX52.H>

//引脚定义
sbit OneWire_DQ=P3^7;

/**
  * @brief  单总线初始化
  * @param  无
  * @retval 从机响应位，0为响应，1为未响应
  */
unsigned char OneWire_Init(void)
{
	unsigned char i;
	unsigned char AckBit;
	EA=0;
	OneWire_DQ=1;
	OneWire_DQ=0;
	i = 247;while (--i);		//Delay 500us
	OneWire_DQ=1;
	i = 32;while (--i);			//Delay 70us
	AckBit=OneWire_DQ;
	i = 247;while (--i);		//Delay 500us
	EA=1;
	return AckBit;
}

/**
  * @brief  单总线发送一位
  * @param  Bit 要发送的位
  * @retval 无
  */
void OneWire_SendBit(unsigned char Bit)
{
	unsigned char i;
	EA=0;
	OneWire_DQ=0;
	i = 4;while (--i);			//Delay 10us
	OneWire_DQ=Bit;
	i = 24;while (--i);			//Delay 50us
	OneWire_DQ=1;
	EA=1;
}

/**
  * @brief  单总线接收一位
  * @param  无
  * @retval 读取的位
  */
unsigned char OneWire_ReceiveBit(void)
{
	unsigned char i;
	unsigned char Bit;
	EA=0;
	OneWire_DQ=0;
	i = 2;while (--i);			//Delay 5us
	OneWire_DQ=1;
	i = 2;while (--i);			//Delay 5us
	Bit=OneWire_DQ;
	i = 24;while (--i);			//Delay 50us
	EA=1;
	return Bit;
}

/**
  * @brief  单总线发送一个字节
  * @param  Byte 要发送的字节
  * @retval 无
  */
void OneWire_SendByte(unsigned char Byte)
{
	unsigned char i;
	for(i=0;i<8;i++)
	{
		OneWire_SendBit(Byte&(0x01<<i));
	}
}

/**
  * @brief  单总线接收一个字节
  * @param  无
  * @retval 接收的一个字节
  */
unsigned char OneWire_ReceiveByte(void)
{
	unsigned char i;
	unsigned char Byte=0x00;
	for(i=0;i<8;i++)
	{
		if(OneWire_ReceiveBit()){Byte|=(0x01<<i);}
	}
	return Byte;
}

之后就是在main函数里面调用这俩，然后将其显示在LCD1602上。

之后的任务就是设定温度报警阈值。

定义两个变量THigh，TLow，分别初始化为0°和30°。然后调用独立按键函数，按下Key1，THigh++；按下Key2，THigh--；Key3，4同理控制TLow。

#include <REGX52.H>
#include "Key.h"
#include "Delay.h"
/**
	* @brief	获取独立按键键码
	* @param	无
	* @retval 按下按键的键码，范围 0~4，无按键按下，返回0
  */
unsigned char Key()
{
	unsigned char KeyNumber = 0;

	if(P3_1==0){Delay(20);while(P3_1==0);Delay(20);KeyNumber=1;}
	if(P3_0==0){Delay(20);while(P3_0==0);Delay(20);KeyNumber=2;}
	if(P3_2==0){Delay(20);while(P3_2==0);Delay(20);KeyNumber=3;}
	if(P3_3==0){Delay(20);while(P3_3==0);Delay(20);KeyNumber=4;}

	return KeyNumber;
}

这里将逻辑写好后会发现一个问题：

在你将按键按下后，它就不会再读取数据了。这是因为程序卡在了while循环，在你没松开之前是不会出来的。我们需要重新封装Key.c。这时我们就需要定时器每隔20ms调用一次它。这样既不会干扰主程序的执行，可以实现按键调节温度阈值的功能。

#include <REGX52.H>
#include "Delay.h"

unsigned char Key_KeyNumber;

/**
  * @brief  获取按键键码
  * @param  无
  * @retval 按下按键的键码，范围：0,1~4,0表示无按键按下
  */
unsigned char Key(void)
{
	unsigned char Temp=0;
	Temp=Key_KeyNumber;
	Key_KeyNumber=0;
	return Temp;
}

/**
  * @brief  获取当前按键的状态，无消抖及松手检测
  * @param  无
  * @retval 按下按键的键码，范围：0,1~4,0表示无按键按下
  */
unsigned char Key_GetState()
{
	unsigned char KeyNumber=0;

	if(P3_1==0){KeyNumber=1;}
	if(P3_0==0){KeyNumber=2;}
	if(P3_2==0){KeyNumber=3;}
	if(P3_3==0){KeyNumber=4;}

	return KeyNumber;
}

/**
  * @brief  按键驱动函数，在中断中调用
  * @param  无
  * @retval 无
  */
void Key_Loop(void)
{
	static unsigned char NowState,LastState;
	LastState=NowState;				//按键状态更新
	NowState=Key_GetState();		//获取当前按键状态
	//如果上个时间点按键按下，这个时间点未按下，则是松手瞬间，以此避免消抖和松手检测
	if(LastState==1 && NowState==0)
	{
		Key_KeyNumber=1;
	}
	if(LastState==2 && NowState==0)
	{
		Key_KeyNumber=2;
	}
	if(LastState==3 && NowState==0)
	{
		Key_KeyNumber=3;
	}
	if(LastState==4 && NowState==0)
	{
		Key_KeyNumber=4;
	}
}

 然后加上蜂鸣器的报警功能，这个很简单，当T<TLow调用Buzzer，当T>THigh调用Buzzer。

到这里我们的main是这样的：

#include <REGX52.H>
#include "LCD1602.h"
#include "DS18B20.h"
#include "Delay.h"
#include "AT24C02.h"
#include "Key.h"
#include "Timer0.h"
#include "Buzzer.h"

float T,TShow;
char TLow,THigh;
unsigned char KeyNum;

void main()
{
	DS18B20_ConvertT();		//上电先转换一次温度，防止第一次读数据错误
	Delay(1000);			//等待转换完成
	THigh=AT24C02_ReadByte(0);	//读取温度阈值数据
	TLow=AT24C02_ReadByte(1);
	if(THigh>125 || TLow<-55 || THigh<=TLow)
	{
		THigh=20;			//如果阈值非法，则设为默认值
		TLow=15;
	}
	LCD_Init();
	LCD_ShowString(1,1,"T:");
	LCD_ShowString(2,1,"TH:");
	LCD_ShowString(2,9,"TL:");
	LCD_ShowSignedNum(2,4,THigh,3);
	LCD_ShowSignedNum(2,12,TLow,3);
	Timer0_Init();

	while(1)
	{
		KeyNum=Key();

		/*温度读取及显示*/
		DS18B20_ConvertT();	//转换温度
		T=DS18B20_ReadT();	//读取温度
		if(T<0)				//如果温度小于0
		{
			LCD_ShowChar(1,3,'-');	//显示负号
			TShow=-T;		//将温度变为正数
		}
		else				//如果温度大于等于0
		{
			LCD_ShowChar(1,3,'+');	//显示正号
			TShow=T;
		}
		LCD_ShowNum(1,4,TShow,3);		//显示温度整数部分
		LCD_ShowChar(1,7,'.');		//显示小数点
		LCD_ShowNum(1,8,(unsigned long)(TShow*100)%100,2);//显示温度小数部分

		/*阈值判断及显示*/
		if(KeyNum)
		{
			if(KeyNum==1)	//K1按键，THigh自增
			{
				THigh++;
				if(THigh>125){THigh=125;}
			}
			if(KeyNum==2)	//K2按键，THigh自减
			{
				THigh--;
				if(THigh<=TLow){THigh++;}
			}
			if(KeyNum==3)	//K3按键，TLow自增
			{
				TLow++;
				if(TLow>=THigh){TLow--;}
			}
			if(KeyNum==4)	//K4按键，TLow自减
			{
				TLow--;
				if(TLow<-55){TLow=-55;}
			}
			LCD_ShowSignedNum(2,4,THigh,3);	//显示阈值数据
			LCD_ShowSignedNum(2,12,TLow,3);
			AT24C02_WriteByte(0,THigh);		//写入到At24C02中保存
			Delay(5);
			AT24C02_WriteByte(1,TLow);
			Delay(5);
		}
		if(T>THigh)			//越界判断
		{
			LCD_ShowString(1,13,"OV:H");
			Buzzer_Time(50);
		}
		else if(T<TLow)
		{
			LCD_ShowString(1,13,"OV:L");
			Buzzer_Time(50);

		}
		else
		{
			LCD_ShowString(1,13,"    ");
		}
	}
}

void Timer0_Routine() interrupt 1
{
	static unsigned int T0Count;
	TL0 = 0x18;		//设置定时初值
	TH0 = 0xFC;		//设置定时初值
	T0Count++;
	if(T0Count>=20)
	{
		T0Count=0;
		Key_Loop();	//每20ms调用一次按键驱动函数
	}
}

这样我们就实现了开头视频的全部功能了。
