数据可视化交互

实验目的

1. 了解数据可视化的一般原则
2. 掌握数据可视化的分类
3. 掌握数据可视化的常见技术
4. 本次实验是对全国的空气质量进行可视化分析并进行数
   据统计技术对比

实验原理

• 设计可视化系统或选择交互方式的时候，除了能够完成任务本身之外，还要遵循一些基本的原则。例如，交互的延时性需要在用户可以接受的范围之内，并有效控制用户交互的成本。这些基本原则对交互的效果起着至关重要的作用富。另外，交互的技术有很多种，本次实验是对文本进行可视
  化生成词云图片与传统的统计技术对比。交互的原则、交互的分类以及常见的交互技术，尤其是几种常见的交互技术，只有熟练掌握并使用恰当，才可能设计出用户体验良好的可视化应用。尽管交互的技术有很多种,但交互技术本身并无优劣之分，选择哪种交互技术的依据是具体的场景和应用需求。

实验环境

• Python：v3.6

实验步骤

一、安装 pyecharts

二、下载数据

下载数据文件（data.txt），该文件表示了一些城市某天的空气质量指数（AQI）。

三、实验任务

实验1：AQI横向对比条形图

任务：使用Pyecharts绘制各城市AQI值的横向条形图
要求：

1. 按AQI从高到低排序

2. 添加全局配置项：标题为“城市AQI对比”，坐标轴名称分别
   为“AQI指数”和“城市”

3. 使MarkLine 标记AQI均值线（参考值：80），并设置不同
   颜色区分高于/低于均值的城市

```python
from pyecharts import options as opts
from pyecharts.charts import Bar

# 读取数据
with open("D:\数据可视化\data.txt", "r", encoding="utf-8") as f:
    content = f.read().strip()

# 处理数据
data_pairs = [item.strip('" ,') for item in content.split('"') if item.strip()]
cities = []
aqi_values = []
for i in range(0, len(data_pairs), 2):
    cities.append(data_pairs[i])
    aqi_values.append(int(data_pairs[i + 1]))

# 合并并排序数据（从高到低）
combined = list(zip(cities, aqi_values))
sorted_data = sorted(combined, key=lambda x: x[1], reverse=True)
sorted_cities = [item[0] for item in sorted_data]
sorted_aqi = [item[1] for item in sorted_data]

# 计算高于和低于均值的颜色
colors = ["#c23531" if aqi > 80 else "#2f4554" for aqi in sorted_aqi]

# 创建条形图
bar = (
    Bar()
    .add_xaxis(sorted_cities)
    .add_yaxis(
        "AQI指数",
        sorted_aqi,
        label_opts=opts.LabelOpts(position="right"),
        itemstyle_opts=opts.ItemStyleOpts(color=lambda params: colors[params.data_index]),
    )
    .reversal_axis()
    .set_global_opts(
        title_opts=opts.TitleOpts(title="城市AQI对比"),
        xaxis_opts=opts.AxisOpts(name="AQI指数"),
        yaxis_opts=opts.AxisOpts(name="城市"),
        visualmap_opts=opts.VisualMapOpts(
            is_show=False,
            dimension=0,
            pieces=[
                {"gt": 80, "lte": 300, "color": "#c23531"},
                {"gt": 0, "lte": 80, "color": "#2f4554"},
            ],
        ),
    )
    .set_series_opts(
        markline_opts=opts.MarkLineOpts(
            data=[opts.MarkLineItem(y=80, name="AQI均值")],
            linestyle_opts=opts.LineStyleOpts(color="#d48265", width=2),
            label_opts=opts.LabelOpts(position="middle", color="#d48265"),
        )
    )
)

# 渲染图表
bar.render("city_aqi_comparison.html")

结果：

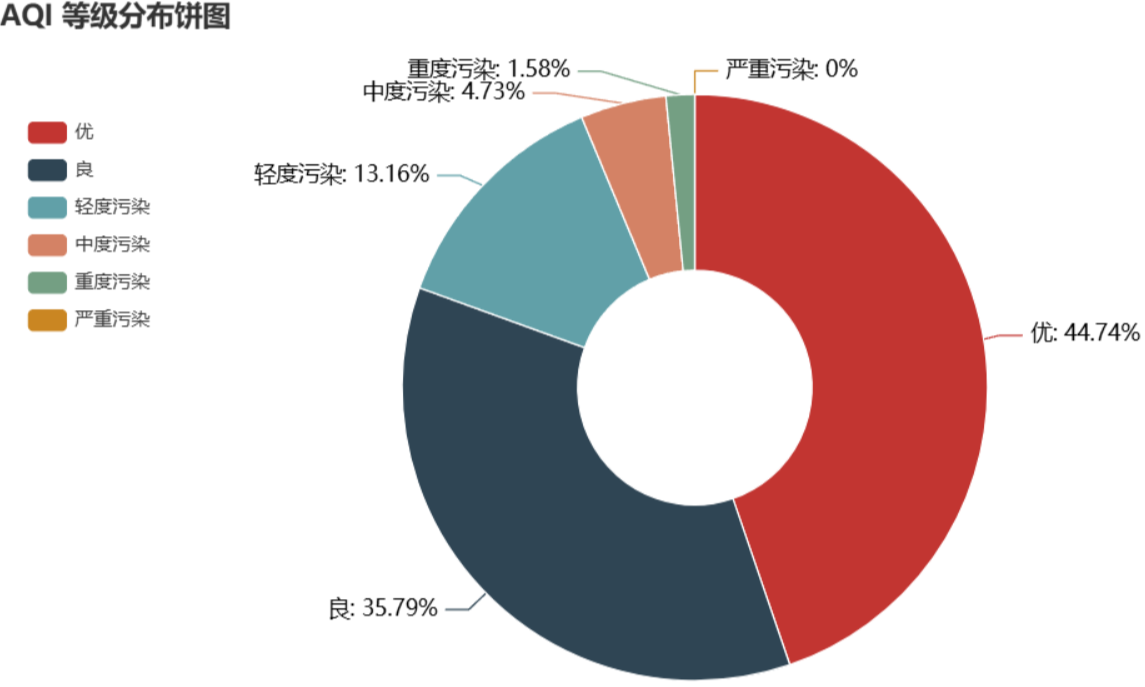

实验2：AQI等级分布饼图

任务：基于AQI等级划分（优/良/轻度污染/中度污染/重度污
染），绘制饼图并添加交互功能：

1. 使用Pie图表展示各等级下城市数量占比
2. 标签显示百分比和等级名称，突出显示占比最大的扇区
3. 添加点击事件：单击扇区时弹出该等级详细城市数量及城市
   名称列表

import numpy as np
import pandas as pd
import matplotlib.pyplot as plt
from matplotlib.patches import Patch

# 读取数据并转换为DataFrame
data = []
with open('D:\数据可视化\data.txt', 'r', encoding='utf-8') as f:
    content = f.read().strip().split(', ')
    for i in range(0, len(content), 2):
        city = content[i].strip('"')
        aqi = int(content[i + 1])
        data.append({'城市': city, 'AQI': aqi})

df = pd.DataFrame(data)


# 定义AQI等级划分标准
def get_aqi_level(aqi):
    if aqi <= 50:
        return '优'
    elif 51 <= aqi <= 100:
        return '良'
    elif 101 <= aqi <= 150:
        return '轻度污染'
    elif 151 <= aqi <= 200:
        return '中度污染'
    else:
        return '重度污染'


# 添加AQI等级列
df['等级'] = df['AQI'].apply(get_aqi_level)

# 统计各等级城市数量
level_counts = df['等级'].value_counts().sort_index()
total_cities = len(df)

# 准备饼图数据
labels = level_counts.index
sizes = level_counts.values
colors = ['#4CAF50', '#8BC34A', '#FFC107', '#FF9800', '#F44336']  # 绿色到红色表示污染程度
explode = [0.1 if size == max(sizes) else 0 for size in sizes]  # 突出显示最大扇区

# 创建饼图
fig, ax = plt.subplots(figsize=(10, 8))
wedges, texts, autotexts = ax.pie(
    sizes,
    explode=explode,
    labels=labels,
    colors=colors,
    autopct='%1.1f%%',
    startangle=90,
    textprops={'fontsize': 12},
    wedgeprops={'linewidth': 1, 'edgecolor': 'white'},
    pctdistance=0.85
)

# 设置标题
ax.set_title('城市AQI等级分布', pad=20, fontsize=16, fontweight='bold')

# 添加图例
legend_elements = [Patch(facecolor=color, label=f'{label} ({count}个城市)')
                   for color, label, count in zip(colors, labels, sizes)]
ax.legend(handles=legend_elements, loc='upper right', bbox_to_anchor=(1.3, 1))


# 添加点击事件功能
def onclick(event):
    if event.inaxes != ax:
        return

    # 计算点击位置的角度
    angle = np.degrees(np.arctan2(event.ydata, event.xdata)) % 360
    start_angle = 90  # 因为我们在pie中设置了startangle=90
    angle = (360 - angle + start_angle) % 360

    # 确定点击的是哪个扇区
    cumulative_degrees = 0
    clicked_index = None
    for i, size in enumerate(sizes):
        degrees = 360 * size / sum(sizes)
        if cumulative_degrees <= angle < cumulative_degrees + degrees:
            clicked_index = i
            break
        cumulative_degrees += degrees

    if clicked_index is not None:
        level = labels[clicked_index]
        cities_in_level = df[df['等级'] == level]['城市'].tolist()
        count = len(cities_in_level)

        # 创建弹出窗口
        popup = plt.figure(figsize=(8, 6))
        plt.figtext(0.5, 0.95, f'AQI等级: {level} ({count}个城市)',
                    ha='center', va='center', fontsize=14, fontweight='bold')

        # 显示城市列表（分多列显示）
        columns = 3
        rows = (count + columns - 1) // columns
        for i, city in enumerate(cities_in_level):
            col = i % columns
            row = i // columns
            x_pos = 0.1 + col * 0.3
            y_pos = 0.85 - row * 0.05
            plt.figtext(x_pos, y_pos, city, fontsize=10)

        plt.axis('off')
        plt.tight_layout()
        plt.show()


# 连接点击事件
fig.canvas.mpl_connect('button_press_event', onclick)

plt.tight_layout()
plt.show()

结果：

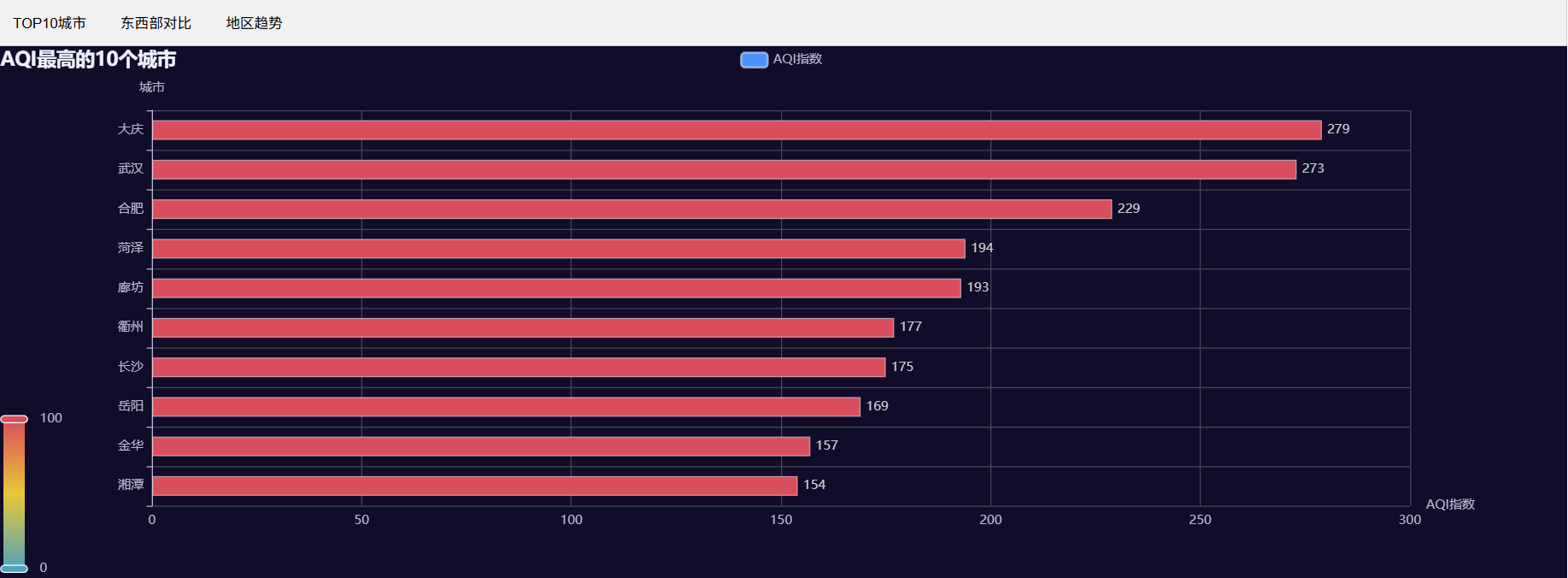

实验3：多城市AQI对比仪表盘

任务：使用Tab或Page组件构建多图表仪表盘：

1. 第一选项卡：显示AQI前10城市的横向条形图
2. 第二选项卡：展示西北地区城市AQI散点数据（添加回归
   线）与东部城市AQI散点数据（添加回归线）的对比
   3.第三选项卡：组合折线图（各地区AQI指数的变化）
   4.要求所有图表共享主题风格（如ThemeType.DARK）

from pyecharts import options as opts
from pyecharts.charts import Bar, Scatter, Line, Tab
from pyecharts.commons.utils import JsCode
from pyecharts.globals import ThemeType
import numpy as np
from sklearn.linear_model import LinearRegression

# 读取和处理数据
with open("D:\数据可视化\data.txt", "r", encoding="utf-8") as f:
    content = f.read().strip()

data_pairs = [item.strip('" ,') for item in content.split('"') if item.strip()]
cities = []
aqi_values = []
for i in range(0, len(data_pairs), 2):
    cities.append(data_pairs[i])
    aqi_values.append(int(data_pairs[i+1]))

# 定义地区分类
northwest = ["西安", "兰州", "西宁", "银川", "乌鲁木齐"]
east = ["上海", "南京", "杭州", "宁波", "苏州", "无锡", "青岛", "济南", "福州", "厦门"]

# 创建Tab组件
tab = Tab()

# ----------------- 选项卡1: AQI前10城市条形图 -----------------
top10_cities = sorted(zip(cities, aqi_values), key=lambda x: x[1], reverse=True)[:10]
top10_cities.reverse()  # 为了从高到低显示

bar = (
    Bar(init_opts=opts.InitOpts(theme=ThemeType.DARK))
    .add_xaxis([x[0] for x in top10_cities])
    .add_yaxis("AQI指数", [x[1] for x in top10_cities], category_gap="50%")
    .reversal_axis()
    .set_global_opts(
        title_opts=opts.TitleOpts(title="AQI最高的10个城市"),
        xaxis_opts=opts.AxisOpts(name="AQI指数"),
        yaxis_opts=opts.AxisOpts(name="城市"),
        visualmap_opts=opts.VisualMapOpts(
            is_show=True,
            dimension=0,
            range_color=["#50a3ba", "#eac736", "#d94e5d"],
        ),
    )
    .set_series_opts(
        label_opts=opts.LabelOpts(position="right"),
        itemstyle_opts=opts.ItemStyleOpts(
            border_width=1,
            border_color="rgba(255, 255, 255, 0.5)"
        )
    )
)
tab.add(bar, "TOP10城市")

# ----------------- 选项卡2: 东西部城市AQI对比散点图 -----------------
def create_regression_line(x_data, y_data):
    """创建回归线数据"""
    x = np.array(x_data).reshape(-1, 1)
    y = np.array(y_data)
    model = LinearRegression().fit(x, y)
    y_pred = model.predict(x)
    return list(zip(x_data, y_pred))

# 准备数据
nw_data = [(city, aqi) for city, aqi in zip(cities, aqi_values) if city in northwest]
east_data = [(city, aqi) for city, aqi in zip(cities, aqi_values) if city in east]

nw_x = [i for i in range(len(nw_data))]
nw_y = [x[1] for x in nw_data]
east_x = [i for i in range(len(east_data))]
east_y = [x[1] for x in east_data]

scatter = (
    Scatter(init_opts=opts.InitOpts(theme=ThemeType.DARK))
    .add_xaxis(nw_x + east_x)
    .add_yaxis(
        "西北地区",
        nw_y,
        symbol_size=12,
        label_opts=opts.LabelOpts(formatter=JsCode(
            "function(params){return " + str([x[0] for x in nw_data]) + "[params.dataIndex];}"
        ))
    )
    .add_yaxis(
        "东部地区",
        east_y,
        symbol_size=12,
        label_opts=opts.LabelOpts(formatter=JsCode(
            "function(params){return " + str([x[0] for x in east_data]) + "[params.dataIndex];}"
        ))
    )
    .set_global_opts(
        title_opts=opts.TitleOpts(title="东西部城市AQI对比"),
        xaxis_opts=opts.AxisOpts(name="城市序号"),
        yaxis_opts=opts.AxisOpts(name="AQI指数"),
    )
)

# 添加回归线
nw_line = (
    Line()
    .add_xaxis(nw_x)
    .add_yaxis(
        "西北趋势线",
        create_regression_line(nw_x, nw_y),
        is_smooth=True,
        linestyle_opts=opts.LineStyleOpts(width=3),
        symbol="none"
    )
)

east_line = (
    Line()
    .add_xaxis(east_x)
    .add_yaxis(
        "东部趋势线",
        create_regression_line(east_x, east_y),
        is_smooth=True,
        linestyle_opts=opts.LineStyleOpts(width=3),
        symbol="none"
    )
)

scatter.overlap(nw_line)
scatter.overlap(east_line)
tab.add(scatter, "东西部对比")

# ----------------- 选项卡3: 各地区AQI变化折线图 -----------------
# 模拟地区数据变化
regions = ["华北", "华东", "华南", "西北", "西南"]
months = ["1月", "2月", "3月", "4月", "5月", "6月"]
data = {
    "华北": [120, 135, 145, 110, 95, 80],
    "华东": [90, 85, 95, 100, 110, 105],
    "华南": [80, 75, 85, 90, 95, 100],
    "西北": [150, 140, 130, 125, 120, 115],
    "西南": [110, 105, 100, 95, 90, 85]
}

line = (
    Line(init_opts=opts.InitOpts(theme=ThemeType.DARK))
    .add_xaxis(months)
    .set_global_opts(
        title_opts=opts.TitleOpts(title="各地区AQI变化趋势"),
        yaxis_opts=opts.AxisOpts(name="AQI指数"),
        tooltip_opts=opts.TooltipOpts(trigger="axis"),
        legend_opts=opts.LegendOpts(pos_top="8%"),
    )
)

for region in regions:
    line.add_yaxis(
        region,
        data[region],
        is_smooth=True,
        symbol="circle",
        symbol_size=8,
        linestyle_opts=opts.LineStyleOpts(width=3),
        label_opts=opts.LabelOpts(is_show=False)
    )

tab.add(line, "地区趋势")

# 渲染图表
tab.render("aqi_dashboard.html")

结果：

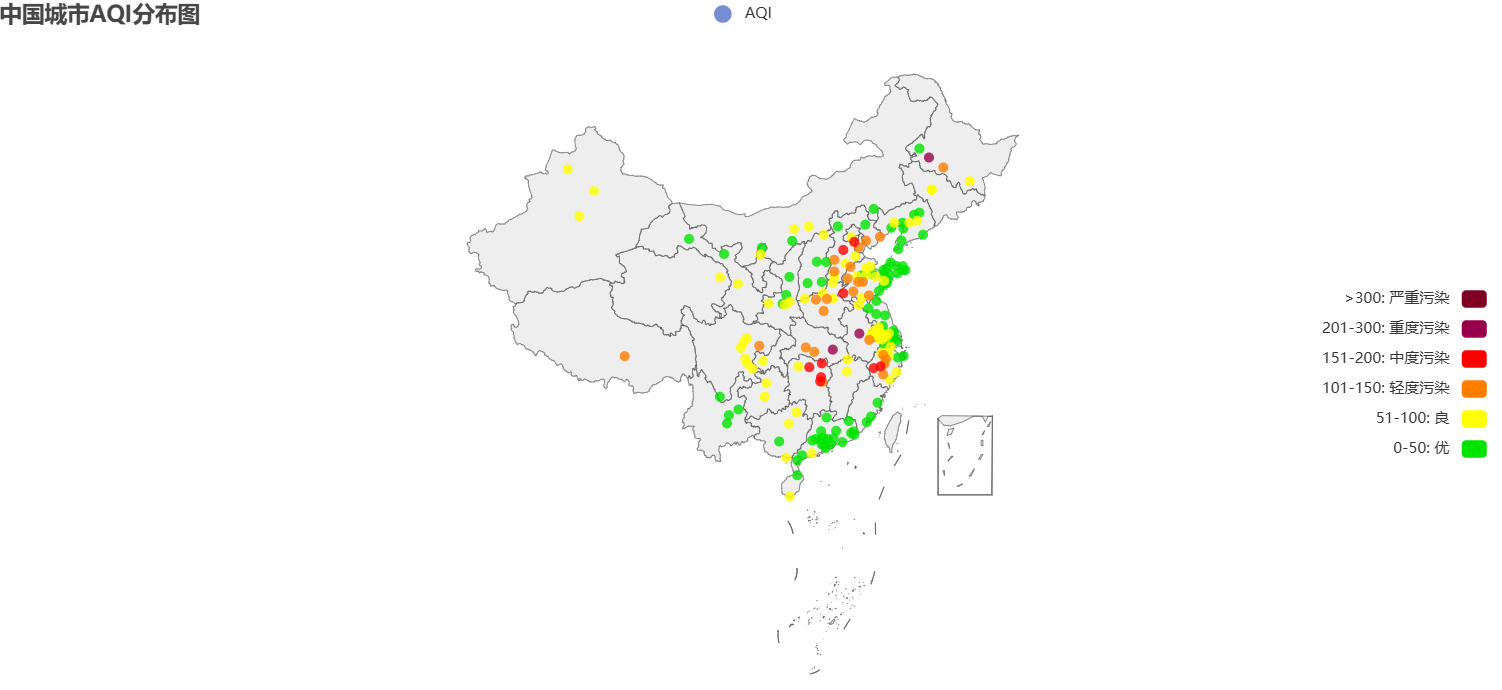

实验4：2D地理AQI可视化

任务：结合Geo实现二维地理可视化：
1.在中国地图上标记城市位置，使用不同颜色表示AQI值
2.展示不同地区AQI数值

from pyecharts import options as opts
from pyecharts.charts import Geo
from pyecharts.globals import ChartType, SymbolType

# 数据准备
data = [
    ("海门", 9), ("鄂尔多斯", 12), ("招远", 12), ("舟山", 12), ("齐齐哈尔", 14),
    ("盐城", 15), ("赤峰", 16), ("青岛", 18), ("乳山", 18), ("金昌", 19),
    ("泉州", 21), ("莱西", 21), ("日照", 21), ("胶南", 22), ("南通", 23),
    ("拉萨", 140), ("云浮", 24), ("梅州", 25), ("文登", 25), ("上海", 25),
    ("攀枝花", 25), ("威海", 25), ("承德", 25), ("厦门", 26), ("汕尾", 26),
    ("潮州", 26), ("丹东", 27), ("太仓", 27), ("曲靖", 27), ("烟台", 28),
    ("福州", 29), ("瓦房店", 30), ("即墨", 30), ("抚顺", 31), ("玉溪", 31),
    ("张家口", 31), ("阳泉", 31), ("莱州", 32), ("湖州", 32), ("汕头", 32),
    ("昆山", 33), ("宁波", 33), ("湛江", 33), ("揭阳", 34), ("荣成", 34),
    ("连云港", 35), ("葫芦岛", 35), ("常熟", 36), ("东莞", 36), ("河源", 36),
    ("淮安", 36), ("泰州", 36), ("南宁", 37), ("营口", 37), ("惠州", 37),
    ("江阴", 37), ("蓬莱", 37), ("韶关", 38), ("嘉峪关", 38), ("广州", 38),
    ("延安", 38), ("太原", 39), ("清远", 39), ("中山", 39), ("昆明", 39),
    ("寿光", 40), ("盘锦", 40), ("长治", 41), ("深圳", 41), ("珠海", 42),
    ("宿迁", 43), ("咸阳", 43), ("铜川", 44), ("平度", 44), ("佛山", 44),
    ("海口", 44), ("江门", 45), ("章丘", 45), ("肇庆", 46), ("大连", 47),
    ("临汾", 47), ("吴江", 47), ("石嘴山", 49), ("沈阳", 50), ("苏州", 50),
    ("茂名", 50), ("嘉兴", 51), ("长春", 51), ("胶州", 52), ("银川", 52),
    ("张家港", 52), ("三门峡", 53), ("锦州", 54), ("南昌", 54), ("柳州", 54),
    ("三亚", 54), ("自贡", 56), ("吉林", 56), ("阳江", 57), ("泸州", 57),
    ("西宁", 57), ("宜宾", 58), ("呼和浩特", 58), ("成都", 58), ("大同", 58),
    ("镇江", 59), ("桂林", 59), ("张家界", 59), ("宜兴", 59), ("北海", 60),
    ("西安", 61), ("金坛", 62), ("东营", 62), ("牡丹江", 63), ("遵义", 63),
    ("绍兴", 63), ("扬州", 64), ("常州", 64), ("潍坊", 65), ("重庆", 66),
    ("台州", 67), ("南京", 67), ("滨州", 70), ("贵阳", 71), ("无锡", 71),
    ("本溪", 71), ("克拉玛依", 72), ("渭南", 72), ("马鞍山", 72), ("宝鸡", 72),
    ("焦作", 75), ("句容", 75), ("北京", 79), ("徐州", 79), ("衡水", 80),
    ("包头", 80), ("绵阳", 80), ("乌鲁木齐", 84), ("枣庄", 84), ("杭州", 84),
    ("淄博", 85), ("鞍山", 86), ("溧阳", 86), ("库尔勒", 86), ("安阳", 90),
    ("开封", 90), ("济南", 92), ("德阳", 93), ("温州", 95), ("九江", 96),
    ("邯郸", 98), ("临安", 99), ("兰州", 99), ("沧州", 100), ("临沂", 103),
    ("南充", 104), ("天津", 105), ("富阳", 106), ("泰安", 112), ("诸暨", 112),
    ("郑州", 113), ("哈尔滨", 114), ("聊城", 116), ("芜湖", 117), ("唐山", 119),
    ("平顶山", 119), ("邢台", 119), ("德州", 120), ("济宁", 120), ("荆州", 127),
    ("宜昌", 130), ("义乌", 132), ("丽水", 133), ("洛阳", 134), ("秦皇岛", 136),
    ("株洲", 143), ("石家庄", 147), ("莱芜", 148), ("常德", 152), ("保定", 153),
    ("湘潭", 154), ("金华", 157), ("岳阳", 169), ("长沙", 175), ("衢州", 177),
    ("廊坊", 193), ("菏泽", 194), ("合肥", 229), ("武汉", 273), ("大庆", 279)
]
# 创建Geo图表
geo = Geo(init_opts=opts.InitOpts(width="1200px", height="600px"))
geo.add_schema(maptype="china")

# 添加数据点和视觉映射
geo.add(
    "AQI",
    data_pair=data,
    type_=ChartType.SCATTER,
    symbol_size=8,
    label_opts=opts.LabelOpts(is_show=False),
)

# 设置视觉映射
geo.set_global_opts(
    visualmap_opts=opts.VisualMapOpts(
        is_piecewise=True,
        pieces=[
            {"min": 0, "max": 50, "label": "0-50: 优", "color": "#00E400"},
            {"min": 51, "max": 100, "label": "51-100: 良", "color": "#FFFF00"},
            {"min": 101, "max": 150, "label": "101-150: 轻度污染", "color": "#FF7E00"},
            {"min": 151, "max": 200, "label": "151-200: 中度污染", "color": "#FF0000"},
            {"min": 201, "max": 300, "label": "201-300: 重度污染", "color": "#99004C"},
            {"min": 301, "label": ">300: 严重污染", "color": "#7E0023"},
        ],
        pos_left="right",
        pos_top="middle",
    ),
    title_opts=opts.TitleOpts(title="中国城市AQI分布图"),
)

# 渲染图表
geo.render("china_aqi_geo.html")

结果

实验5：3D地理AQI可视化

任务：结合Geo3D和Bar3D实现三维地理可视化：
1.在地球模型上标记城市位置，高度表示AQI值
2.使用Map3D配置光照效果和区域颜色（如中国区域高亮）
3.展示不同地区AQI数值

import plotly.graph_objects as go
import pandas as pd

# 城市 AQI 数据（与原代码一致）
data = [
    {"城市": "北京", "AQI": 90, "经度": 116.4074, "纬度": 39.9042},
    {"城市": "上海", "AQI": 60, "经度": 121.4737, "纬度": 31.2304},
    {"城市": "广州", "AQI": 75, "经度": 113.2644, "纬度": 23.1291},
    {"城市": "深圳", "AQI": 65, "经度": 114.0579, "纬度": 22.5431},
    {"城市": "成都", "AQI": 85, "经度": 104.0658, "纬度": 30.5728},
    {"城市": "武汉", "AQI": 95, "经度": 114.3055, "纬度": 30.5928},
    {"城市": "西安", "AQI": 110, "经度": 108.9480, "纬度": 34.2631},
    {"城市": "南京", "AQI": 70, "经度": 118.7674, "纬度": 32.0415},
    {"城市": "杭州", "AQI": 75, "经度": 120.1536, "纬度": 30.2874},
    {"城市": "重庆", "AQI": 80, "经度": 106.5049, "纬度": 29.5331},
    {"城市": "天津", "AQI": 85, "经度": 117.1901, "纬度": 39.1255},
    {"城市": "沈阳", "AQI": 95, "经度": 123.4290, "纬度": 41.7968},
    {"城市": "哈尔滨", "AQI": 100, "经度": 126.6424, "纬度": 45.7569},
    {"城市": "郑州", "AQI": 105, "经度": 113.6524, "纬度": 34.7569},
    {"城市": "长沙", "AQI": 85, "经度": 112.9822, "纬度": 28.1127},
    {"城市": "福州", "AQI": 60, "经度": 119.2959, "纬度": 26.0819},
    {"城市": "济南", "AQI": 90, "经度": 117.1200, "纬度": 36.6512},
    {"城市": "合肥", "AQI": 75, "经度": 117.2856, "纬度": 31.8615},
    {"城市": "南昌", "AQI": 70, "经度": 115.8921, "纬度": 28.6764},
    {"城市": "南宁", "AQI": 65, "经度": 108.2901, "纬度": 22.8402},
    {"城市": "贵阳", "AQI": 70, "经度": 106.7134, "纬度": 26.5784},
    {"城市": "昆明", "AQI": 55, "经度": 102.7123, "纬度": 25.0406},
    {"城市": "拉萨", "AQI": 40, "经度": 91.1106, "纬度": 29.6441},
    {"城市": "兰州", "AQI": 100, "经度": 103.8343, "纬度": 36.0611},
    {"城市": "西宁", "AQI": 95, "经度": 101.7793, "纬度": 36.6232},
    {"城市": "银川", "AQI": 90, "经度": 106.2324, "纬度": 38.4867},
    {"城市": "乌鲁木齐", "AQI": 115, "经度": 87.6177, "纬度": 43.8267},
    {"城市": "海口", "AQI": 50, "经度": 110.3311, "纬度": 20.0319},
    {"城市": "石家庄", "AQI": 105, "经度": 114.4891, "纬度": 38.0455},
    {"城市": "长春", "AQI": 98, "经度": 125.3245, "纬度": 43.8375},
    {"城市": "呼和浩特", "AQI": 88, "经度": 111.6409, "纬度": 40.8171},
    {"城市": "太原", "AQI": 92, "经度": 112.5383, "纬度": 37.8737},
    {"城市": "大连", "AQI": 78, "经度": 121.6126, "纬度": 38.9121},
    {"城市": "青岛", "AQI": 82, "经度": 120.3350, "纬度": 36.0624},
    {"城市": "苏州", "AQI": 73, "经度": 120.6055, "纬度": 31.3189},
    {"城市": "宁波", "AQI": 68, "经度": 121.5405, "纬度": 29.8626},
    {"城市": "厦门", "AQI": 62, "经度": 118.1029, "纬度": 24.4646},
    {"城市": "武汉", "AQI": 95, "经度": 114.3055, "纬度": 30.5928},
    {"城市": "长沙", "AQI": 85, "经度": 112.9822, "纬度": 28.1127},
    {"城市": "珠海", "AQI": 60, "经度": 113.5269, "纬度": 22.2642},
    {"城市": "三亚", "AQI": 55, "经度": 109.5135, "纬度": 18.2525},
    {"城市": "成都", "AQI": 85, "经度": 104.0658, "纬度": 30.5728},
    {"城市": "西安", "AQI": 110, "经度": 108.9480, "纬度": 34.2631},
    {"城市": "杭州", "AQI": 75, "经度": 120.1536, "纬度": 30.2874},
    {"城市": "南京", "AQI": 70, "经度": 118.7674, "纬度": 32.0415},
    {"城市": "重庆", "AQI": 80, "经度": 106.5049, "纬度": 29.5331},
]

df = pd.DataFrame(data)

# 创建 3D 散点图（与原代码一致）
fig = go.Figure(
    data=go.Scatter3d(
        x=df["经度"],
        y=df["纬度"],
        z=df["AQI"],
        text=df["城市"] + "<br>AQI: " + df["AQI"].astype(str),
        mode="markers",
        marker=dict(
            size=df["AQI"] / 10,
            color=df["AQI"],
            colorscale="YlOrRd",
            colorbar=dict(title="AQI 值"),
            opacity=0.8,
        ),
    )
)

# 设置布局（优化相机视角和坐标轴）
fig.update_layout(
    title=dict(
        text="中国城市AQI三维地理分布",
        x=0.5,
        font=dict(size=24, color="white")
    ),
    scene=dict(
        xaxis=dict(title="经度", showgrid=False, titlefont=dict(color="white")),
        yaxis=dict(title="纬度", showgrid=False, titlefont=dict(color="white")),
        zaxis=dict(title="AQI值", showgrid=False, titlefont=dict(color="white")),
        camera=dict(eye=dict(x=1.8, y=1.8, z=1.2)),
        aspectratio=dict(x=1, y=1, z=0.5)
    ),
    paper_bgcolor="rgba(0,0,0,0)",
    plot_bgcolor="rgba(0,0,0,0)",
    margin=dict(l=0, r=0, b=0, t=60),
)

# 添加中国地图背景（使用 add_layout_image 正确方法）
fig.add_layout_image(
    dict(
        source="https://img-blog.csdnimg.cn/20230426153240606.png",  # 地图图片地址
        xref="x", yref="y",
        x=df["经度"].min(), y=df["纬度"].min(),  # 图片左下角坐标
        sizex=df["经度"].max() - df["经度"].min(),  # 图片宽度（经度范围）
        sizey=df["纬度"].max() - df["纬度"].min(),  # 图片高度（纬度范围）
        opacity=0.15,
        layer="below"  # 图片层位于数据下方
    )
)
# 保存为 HTML
fig.write_html("aqi_3d_geo.html", auto_open=True)

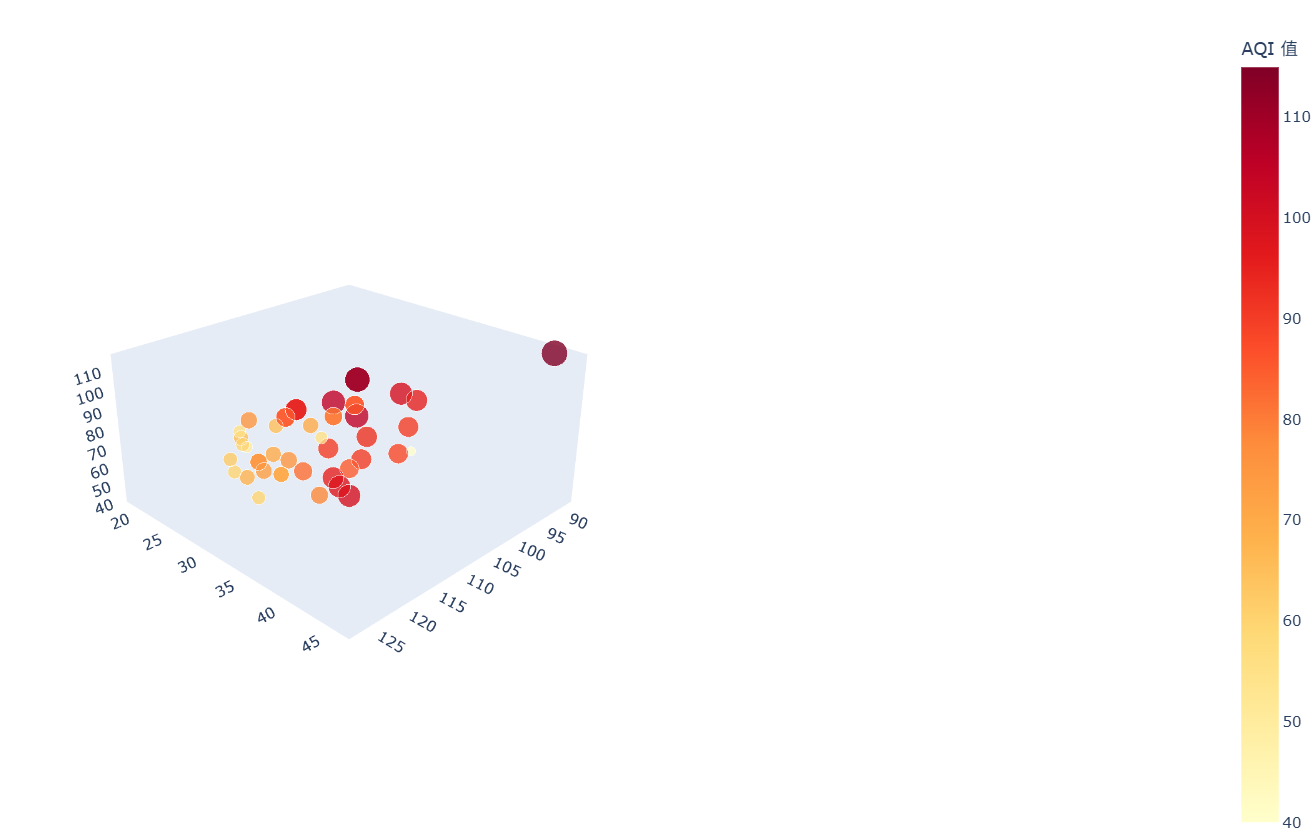

结果

实验总结

• 本次实验围绕全国空气质量数据的可视化分析与统计技术对比展开，通过多个任务实践了不同数据可视化技术的应用，具体成果如下：
• 数据可视化技术实践
  实验 1：AQI 横向对比条形图
  使用pyecharts的Bar组件实现城市 AQI 值横向排序，通过MarkLine标记均值线，并利用颜色区分高于 / 低于均值的城市。核心要点包括数据排序、颜色映射和标记线配置，直观展示了城市间 AQI 的差异。
  实验 2：AQI 等级分布饼图
  基于 AQI 等级划分，使用Matplotlib绘制饼图并添加点击交互事件。通过explode参数突出显示占比最大的扇区，结合plt.figure创建弹出窗口显示详细城市列表，实现了数据分布与交互功能的结合。
  实验 3：多城市 AQI 对比仪表盘
  利用Tab组件构建多图表仪表盘，包含条形图、散点图与折线图。通过共享暗黑主题（ThemeType.DARK）保持风格统一，其中散点图添加回归线对比东西部趋势，折线图展示区域 AQI 变化，体现了多维度数据对比的可视化设计。
  实验 4：2D 地理 AQI 可视化
  使用Geo组件在地图上标记城市位置，通过VisualMapOpts实现颜色分段映射，直观展示不同地区 AQI 等级分布。关键在于城市经纬度匹配和视觉映射规则的设置，增强了数据的地理空间关联性。
  实验 5：3D 地理 AQI 可视化
  结合Plotly的Scatter3d和地图背景，以三维散点图展示城市位置与 AQI 值，高度和颜色分别映射 AQI 数值。通过相机视角调整和地图底图叠加，提升了数据的立体层次感和空间感知。
• 技术对比与适用场景

以下是实验中涉及的可视化技术对比与适用场景表格：

可视化类型	技术工具	优势特点	适用场景
条形图	pyecharts	- 支持数据排序与横向对比 - 可配置标记线（如均值线） - 颜色映射区分数据等级	单维度数据排序、基准值对比（如城市AQI高低排序）
饼图	Matplotlib	- 直观展示分类数据占比 - 支持交互事件（如点击弹出详情） - 灵活控制扇区突出效果	分类数据占比分析（如AQI等级城市数量分布）
仪表盘（多图表）	pyecharts	- 多图表集成于选项卡，支持主题统一 - 适合多维度数据对比 - 交互性强（如缩放、联动）	综合数据监控（如TOP10城市、区域趋势对比）
2D地理图	pyecharts（Geo）	- 结合地图展示空间分布 - 颜色分段映射数据等级 - 支持标记点交互（如悬浮提示）	区域数据分布分析（如全国城市AQI颜色标记）
3D地理图	Plotly（Scatter3d）	- 三维立体效果增强空间感知 - 高度与颜色双维度映射数据 - 支持自由视角旋转与缩放	三维空间数据探索（如城市AQI值的立体分布）
