立创EDA-GND铺铜后报错:连接性错误 贴片焊盘 Common 贴片焊盘 (GND): U3_1 [对象 1 与其他相同网络的对象断开了连接]

最新推荐文章于 2025-03-27 20:03:01 发布
最新推荐文章于 2025-03-27 20:03:01 发布
阅读量5.7k 收藏 16
点赞数 14
分类专栏： stm32 文章标签： 单片机 嵌入式硬件
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/2301_80317247/article/details/143192943
版权

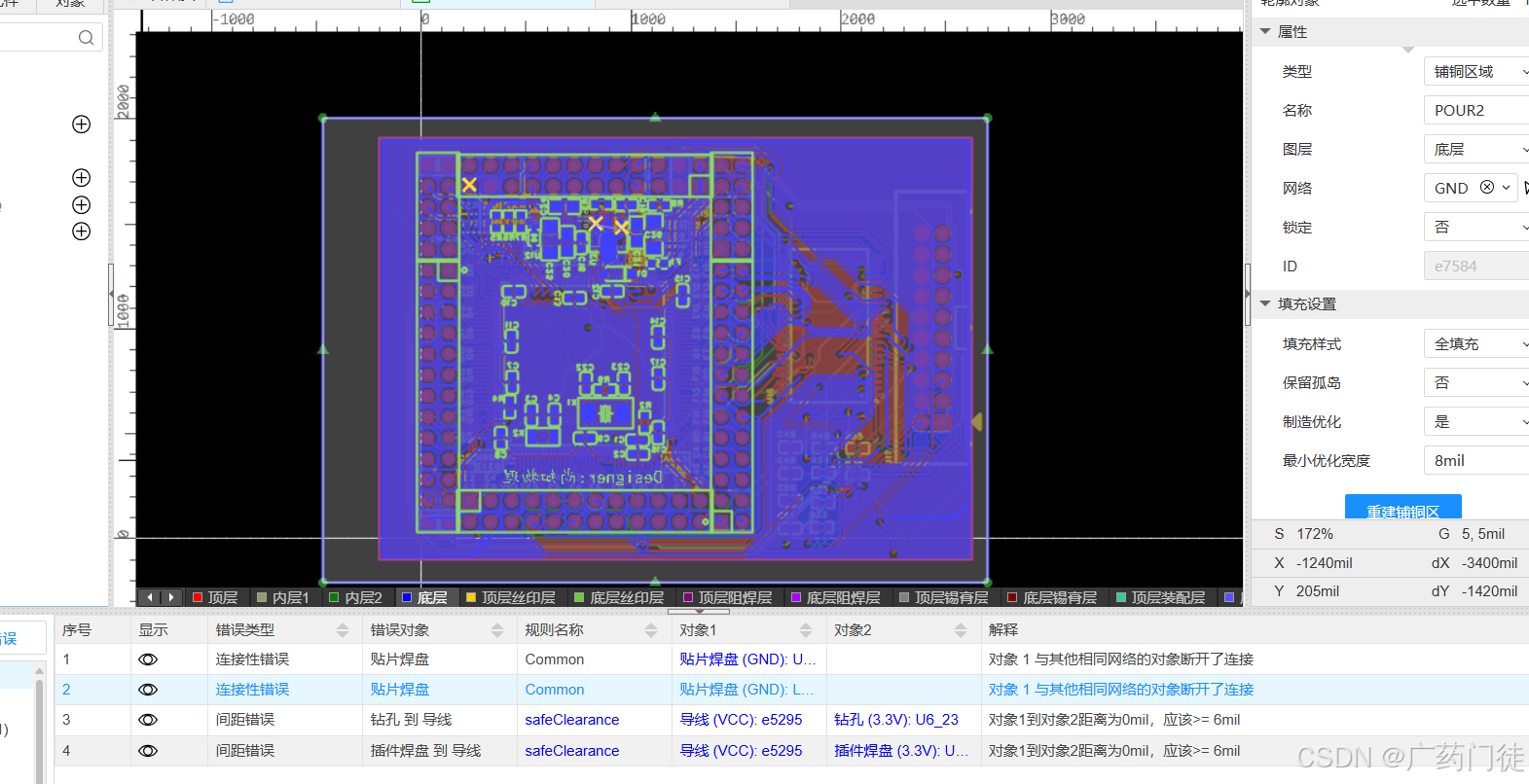

这个错误是因为立创自带的铺铜优化设置不稳定，导致GND连线网络号对应的线路及焊盘没有相连的，或没有相连，

原因:(GND的飞线穿过了导线，导致铺铜后该图中的GND没有连接上；)

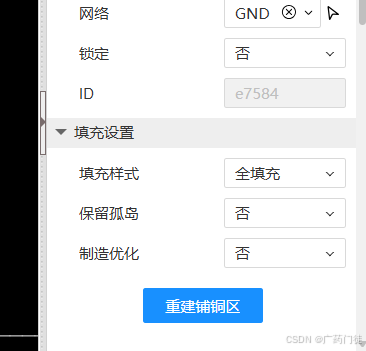

解决方法：关掉自动优化铺铜

关掉自动优化铺铜

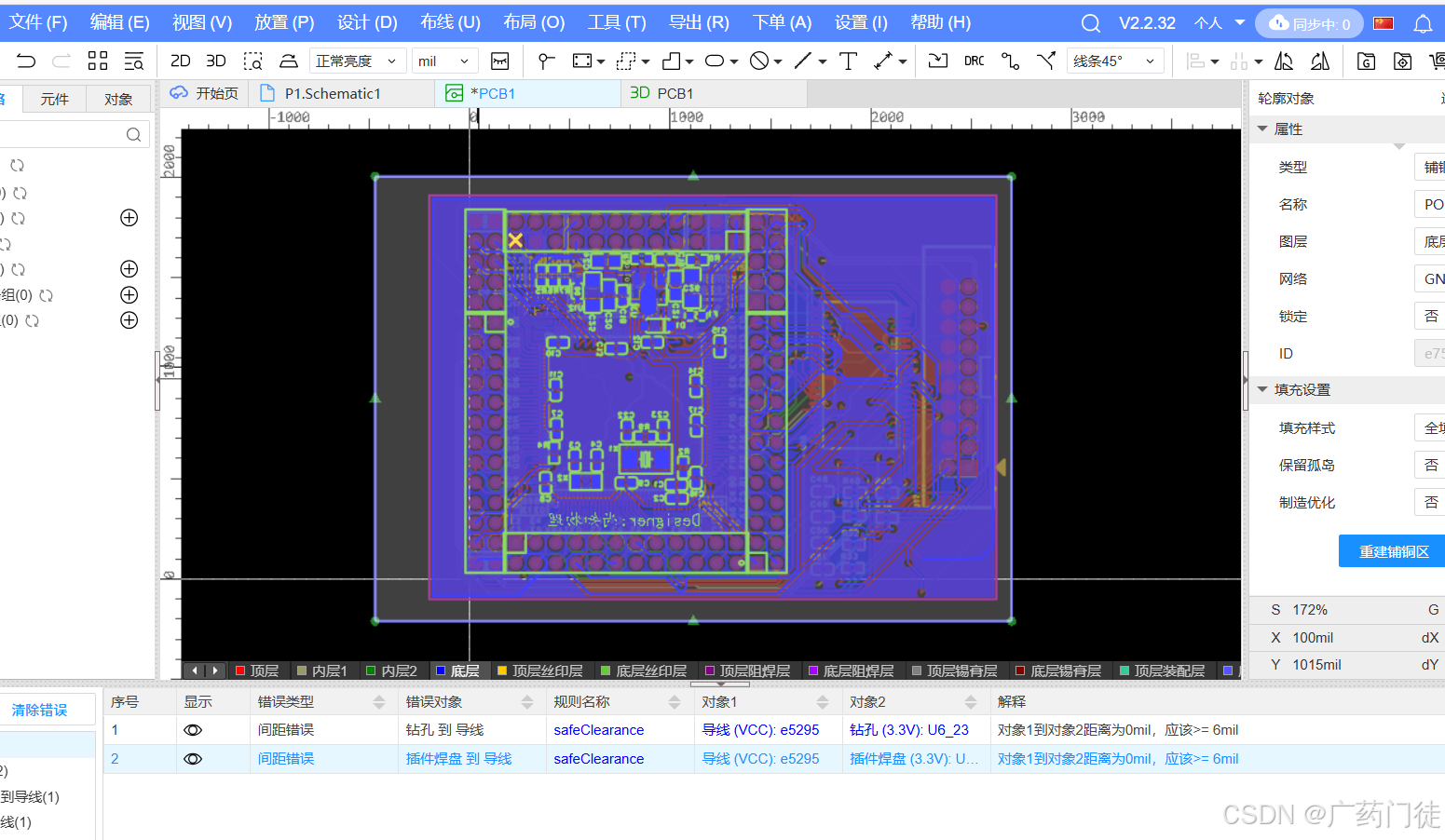

结果成功解决
