MSP430M03507最小系统板的keil环境搭配，用keil编辑ti单片机

广药门徒

已于 2024-07-22 11:45:49 修改

阅读量668

点赞数 17

文章标签：单片机嵌入式硬件

于 2024-07-22 10:19:01 首次发布

本文链接：https://blog.csdn.net/2301_80317247/article/details/140601044

版权

转载自嘉立创MSP430M03507开发手册

这篇文章只是因为我的keil版本与嘉立创的不一样，所以添加了我自己遇到的问题解析

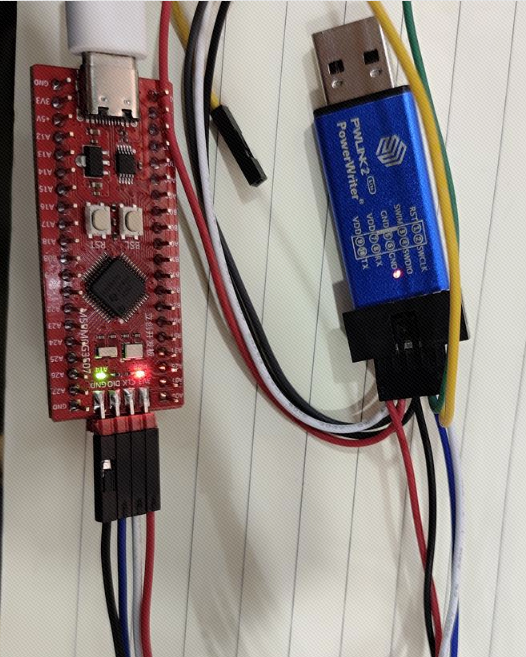

先说说为什么要用keil编辑，因为ti单片机自己的ccs编译环境需要对应仿真器，那个加芯片都240了，哪有那么多钱买个烂16位垃圾，所以我采用嘉立创M0最小系统板19.9包邮（有券）加keil就可以完成

2. 环境搭建

提示

从这里开始将默认你已安装KEIL MDK-ARM V5.38a或更高版本。

一定要选keil的最新版不然后面很麻烦，但我用的老版本，我后面也会讲老版本怎么配置

2.1 安装SDK

从官网下载SDK保存到电脑中。

提示

从TI官网下载任何东西，通常需要注册一个TI的账号。如不想从官网下载可以使用资料中的SDK安装包

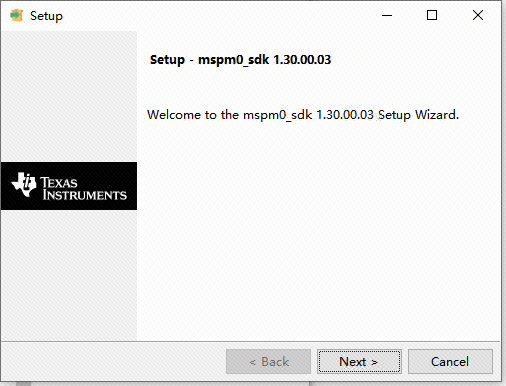

运行SDK.exe 进行安装。

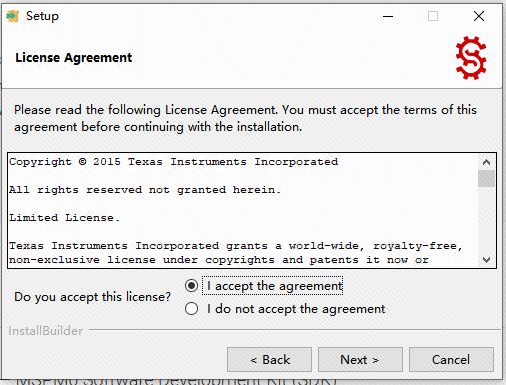

同意协议，并下一步。

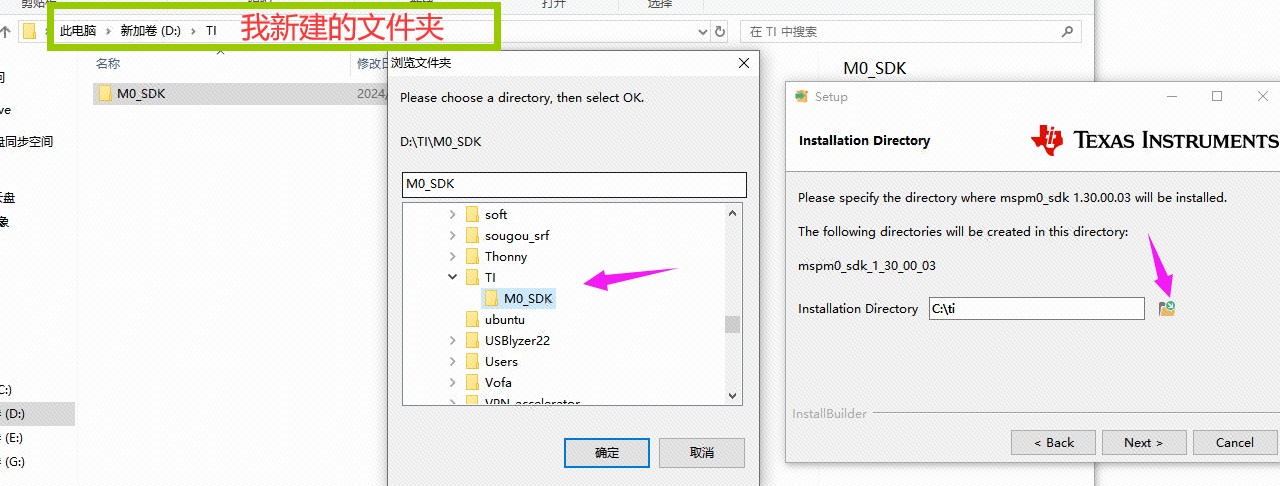

设置SDK的安装位置。（我在D盘中新建了一个TI的文件夹，专门用于保存TI的文件）

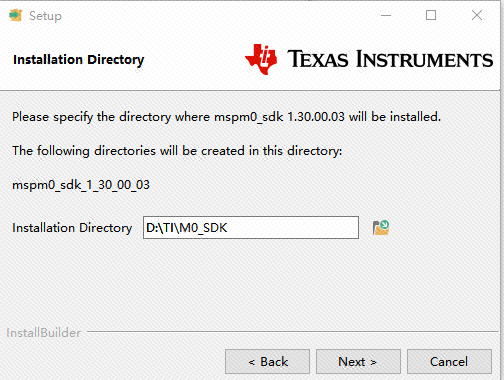

我的安装路径最终选择如下：（点击Next进行下一步）

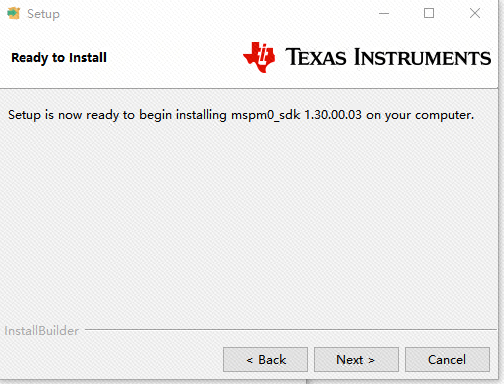

设置完安装路径点击Next后，开始进行安装。（点击Next进行下一步）

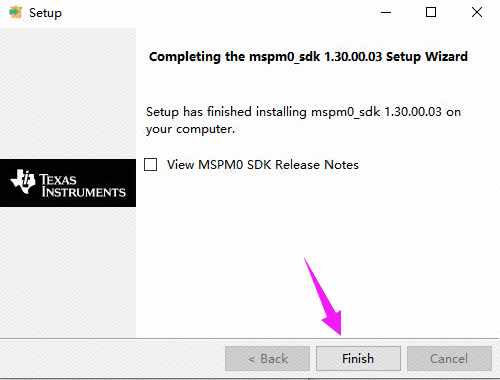

完成安装。

2.2 SDK介绍

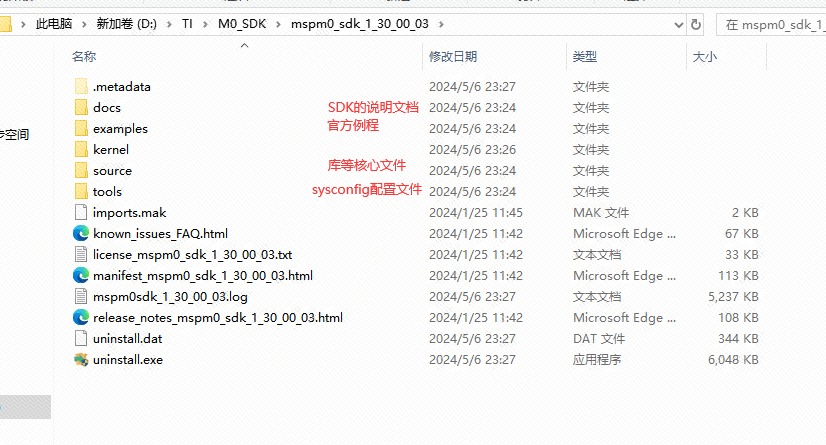

SDK文件夹全览

2.3 安装Keil芯片包

如果你不是最新版的keil，那你下载MSP430M0芯片包版本 MSPM0G1X0X_G3X0X_DFP 1.3.1可能会报错:SVDConv returned with an error.No uvision SystemViewer file created

这个问题有两个解决办法：

1.更新keil（太麻烦了，51的更新后也要更新）

2.安装老版本芯片包

点开version history

点开get pack

下载 download

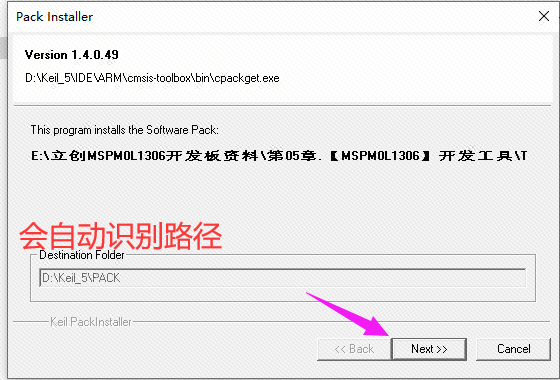

打开文件一直点继续就行，他会自动识别

验证：

打开keil

你的芯片包如果有msp就说明安装对了

如果你是最新版keil或没遇到上述问题就按下面的来

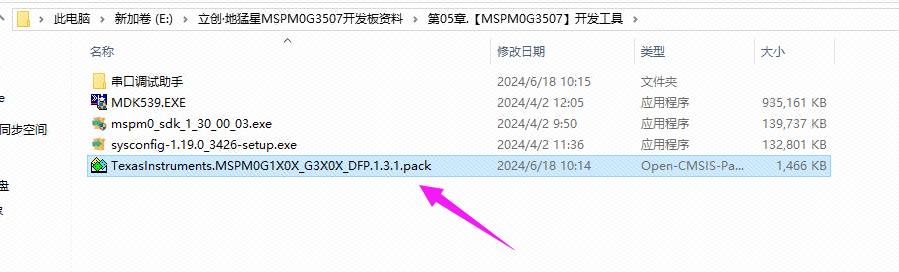

下载 1.1 使用条件中的M0系列芯片包。

运行安装。

在识别出安装路径后，直接点击 Next 键进行下一步。

同意协议，并下一步。

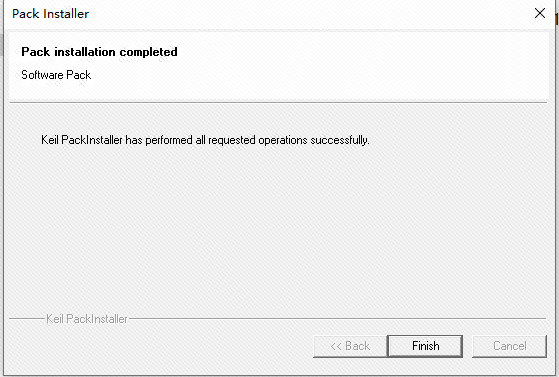

安装完成。

2.4 安装SYSCONFIG

介绍

SysConfig 是一个直观而全面的图形实用程序集合，用于配置引脚、外设、子系统和其他组件。它可助我们直观地管理、发现和解决配置冲突，以便有更多时间去编写核心逻辑代码。
此工具的输出包括 C 头文件和代码文件，这些文件可与软件开发套件 (SDK) 示例配合使用，也可用于配置自定义软件。
SysConfig 工具会自动选择满足输入要求的 pinmux 设置。

下载 1.1. 使用条件中的芯片配置工具 SysConfig 1.19.x。

提示

从TI官网下载任何东西，通常需要注册一个TI的账号。如不想从官网下载可以使用资料中的SDK安装包

运行 .exe 文件开始安装。

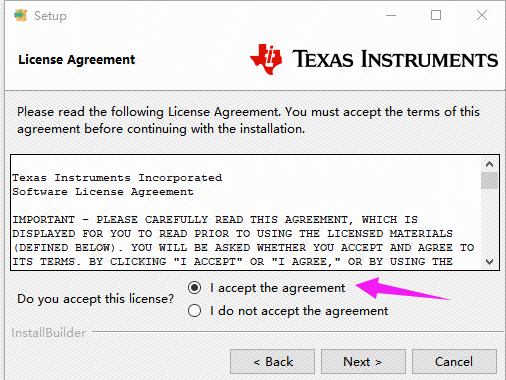

同意协议，并进行下一步。

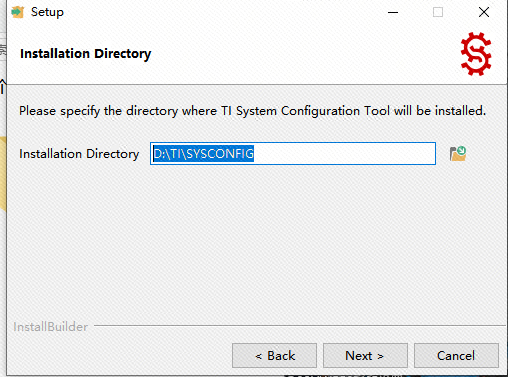

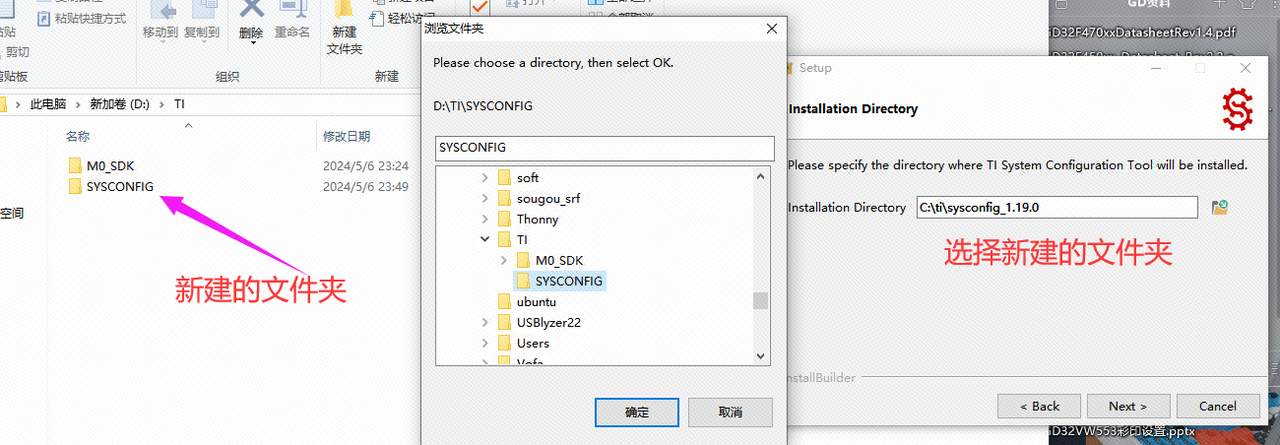

选择安装的位置。（我在D盘中新建了一个TI的文件夹，专门用于保存TI的文件）

我最终安装的路径如下：（选择完成之后点击下一步）

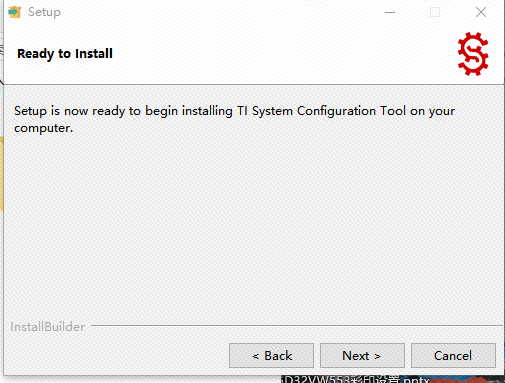

直接点击下一步开始安装。

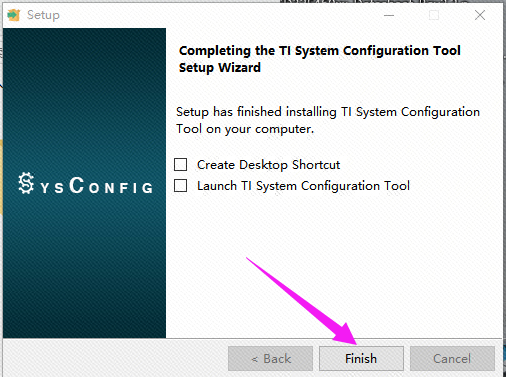

安装完成。

2.5 在Keil中启用SYSCONFIG

说明

在 Keil 中启动 SysConfig 工程的最佳方式是从 SDK 将其导入；不过在首次启动时，需执行一些步骤以在 Keil 中初始化 SysConfig。

安装新的 SysConfig 版本或更新 SDK 后，需执行以下步骤。

这里的SDK泛指ti system这个软件

比如我的ti system是在D:\TI SK下那就代替<SDK路径下>这个，

最好是直接去搜底层要的文件在哪，比如他让我打开syscfg.bat，我就直接搜syscfg.bat

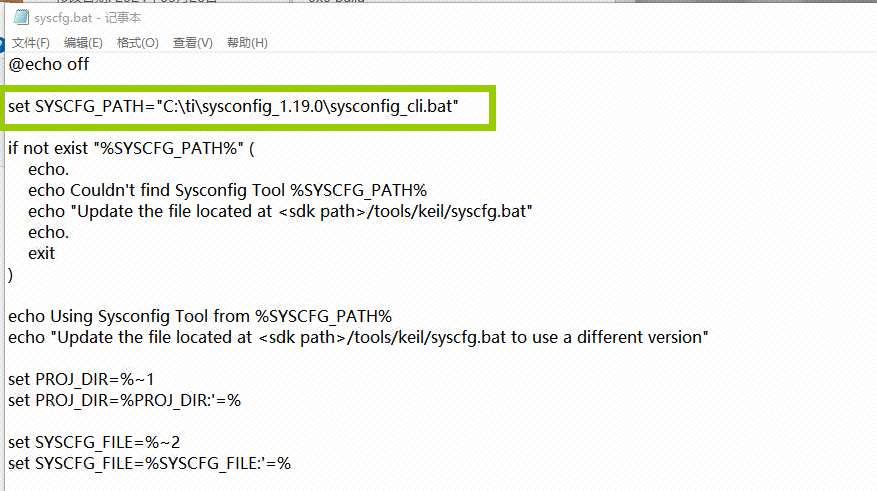

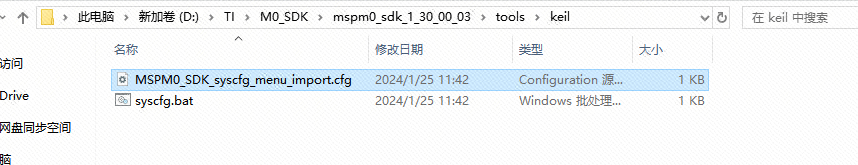

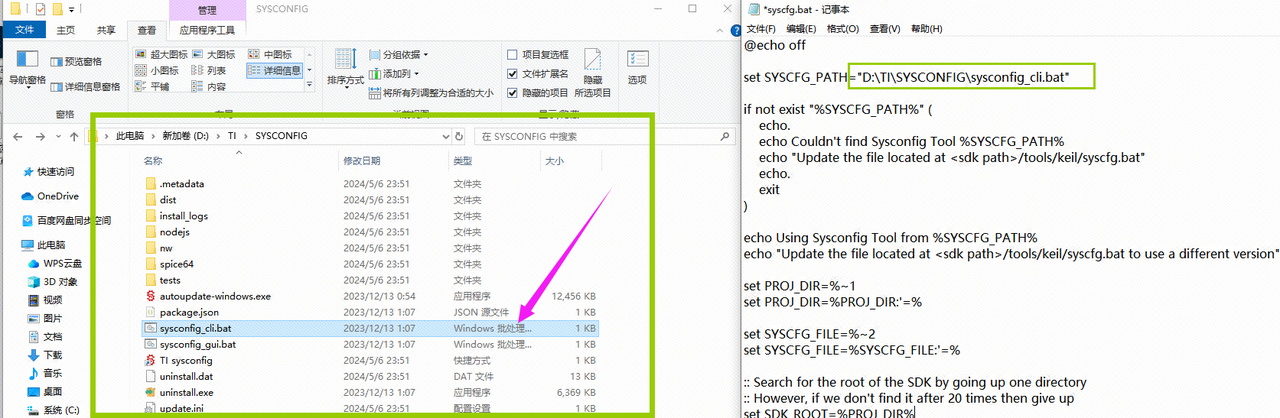

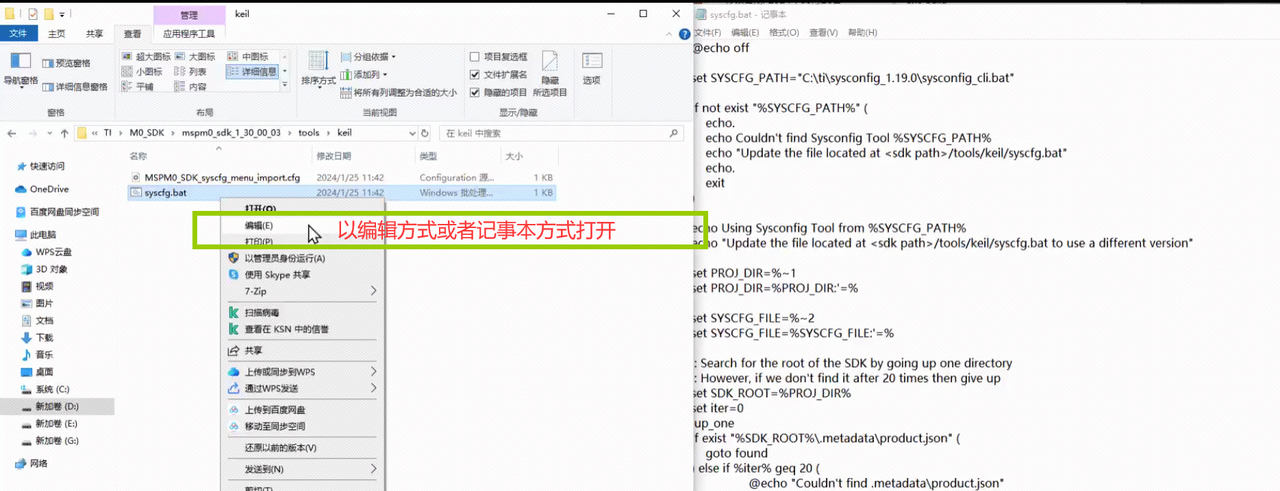

导航至 SDK 文件夹中的 <SDK路径下>/tools/keil/，然后打开 syscfg.bat 进行编辑（不是执行）。
修改下面以绿色显示的 SYSCFG_PATH，以匹配在我们之前安装SYSCFG的路径。这个直接搜sysconfig_cli.bat再复制文件地址

我的路径如下：

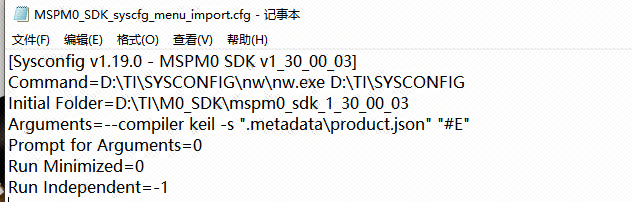

在同一文件夹中，打开 <SDK路径下>/tools/keil/MSPM0_SDK_syscfg_menu_import.cfg 进行编辑。

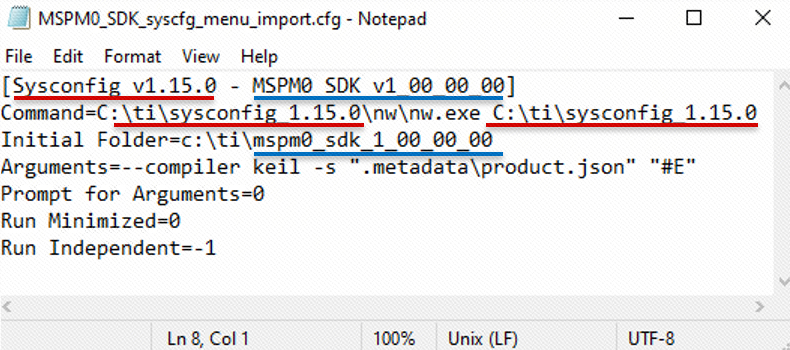

修改 SysConfig 和 SDK 版本与路径。

SysConfig 版本和路径以红色突出显示，应匹配我们下载的的版本和路径。
SDK 版本和路径以蓝色突出显示，并与我们当前安装的SDK路径对应。
这个你直接搜找底层文件就行，sysconfig 1.15.0指的就是的源文件所在地
你直接把C:\ti\换成你该快捷方式所在地就行
我这就是D:\TI SK
整个就是D:\TI SK\sysconfig 1.15.0

我的修改如下：D:\TI SK\sysconfig_cli.bat

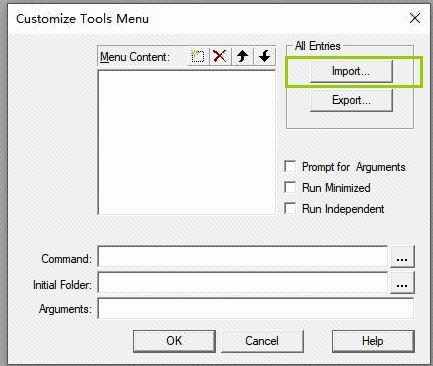

打开Keil，在 Keil uVision 中，从菜单中依次选择 Tools → Customize Tools Menu。

点击 Import 因为我的keil长这样没有import键所以我直接手动填的，后面讲

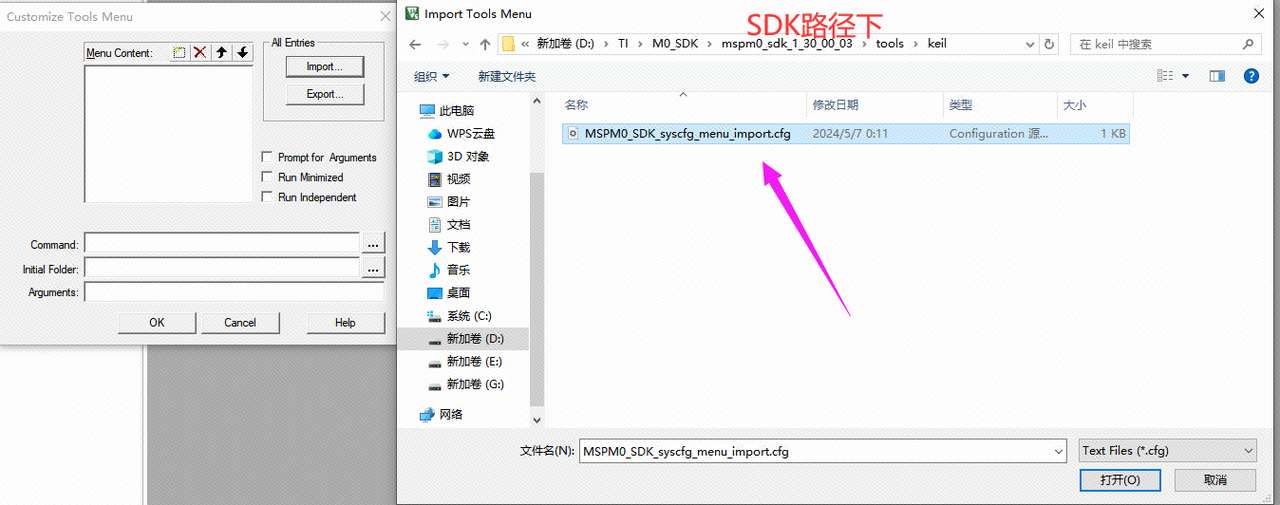

导航至 SDK 文件夹中的 <SDK路径下>/tools/keil/，然后打开 MSPM0_SDK_syscfg_menu_import.cfg

点击“OK”关闭窗口。

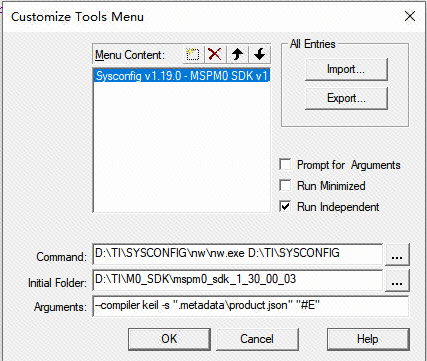

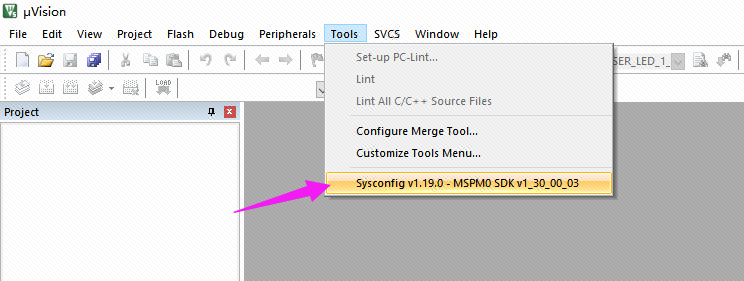

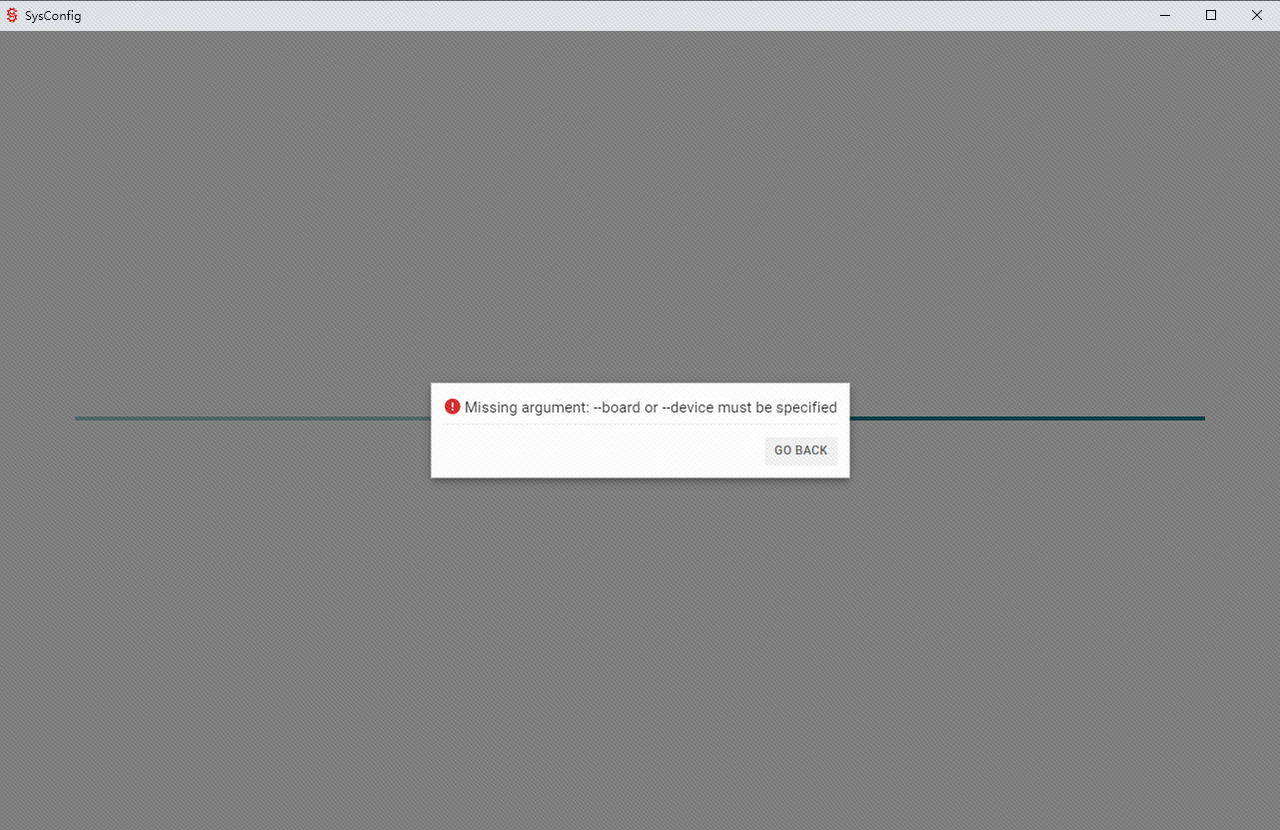

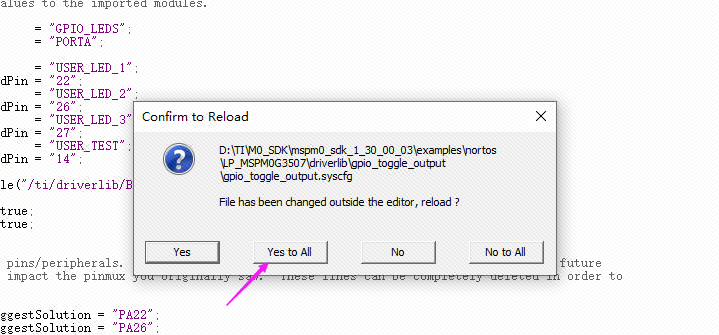

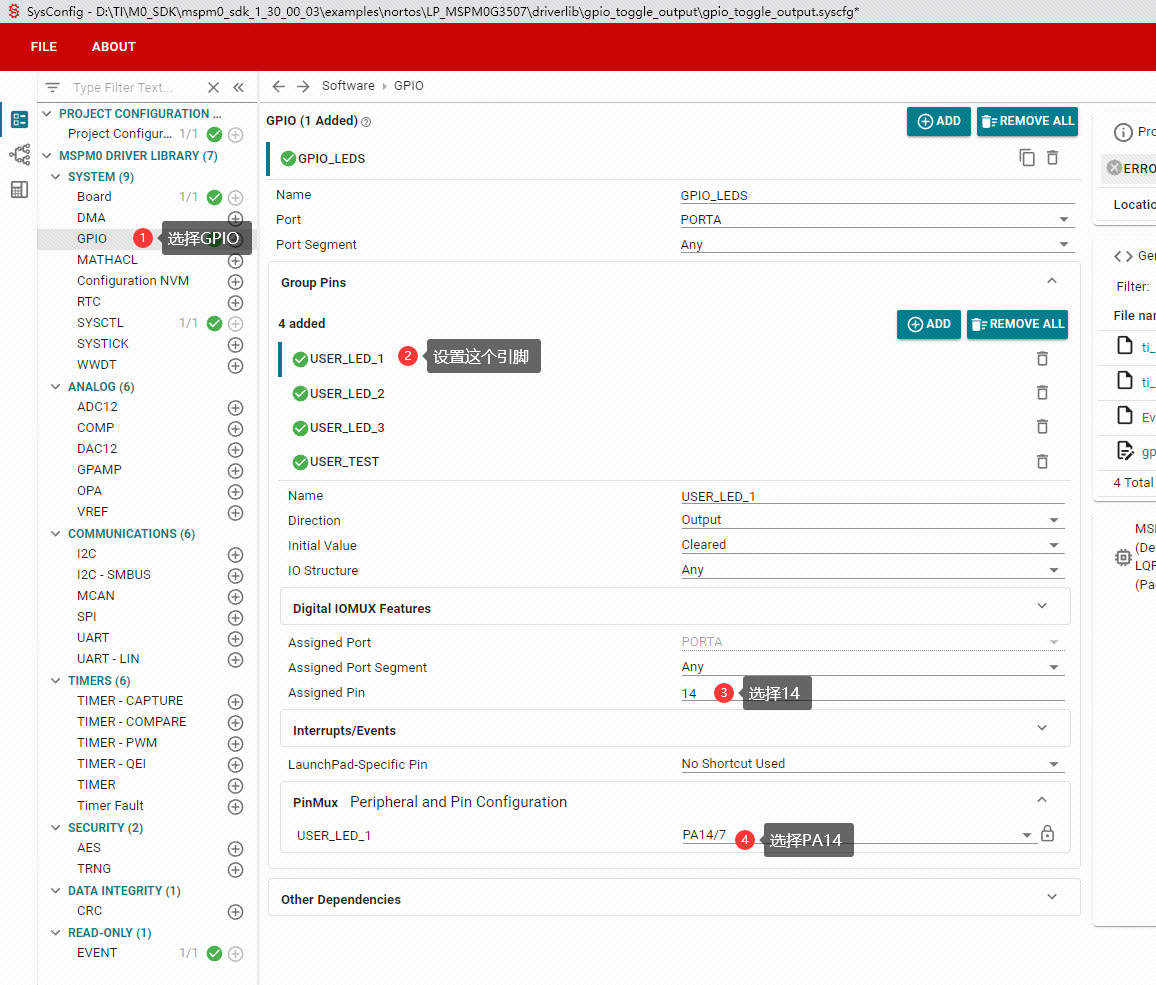

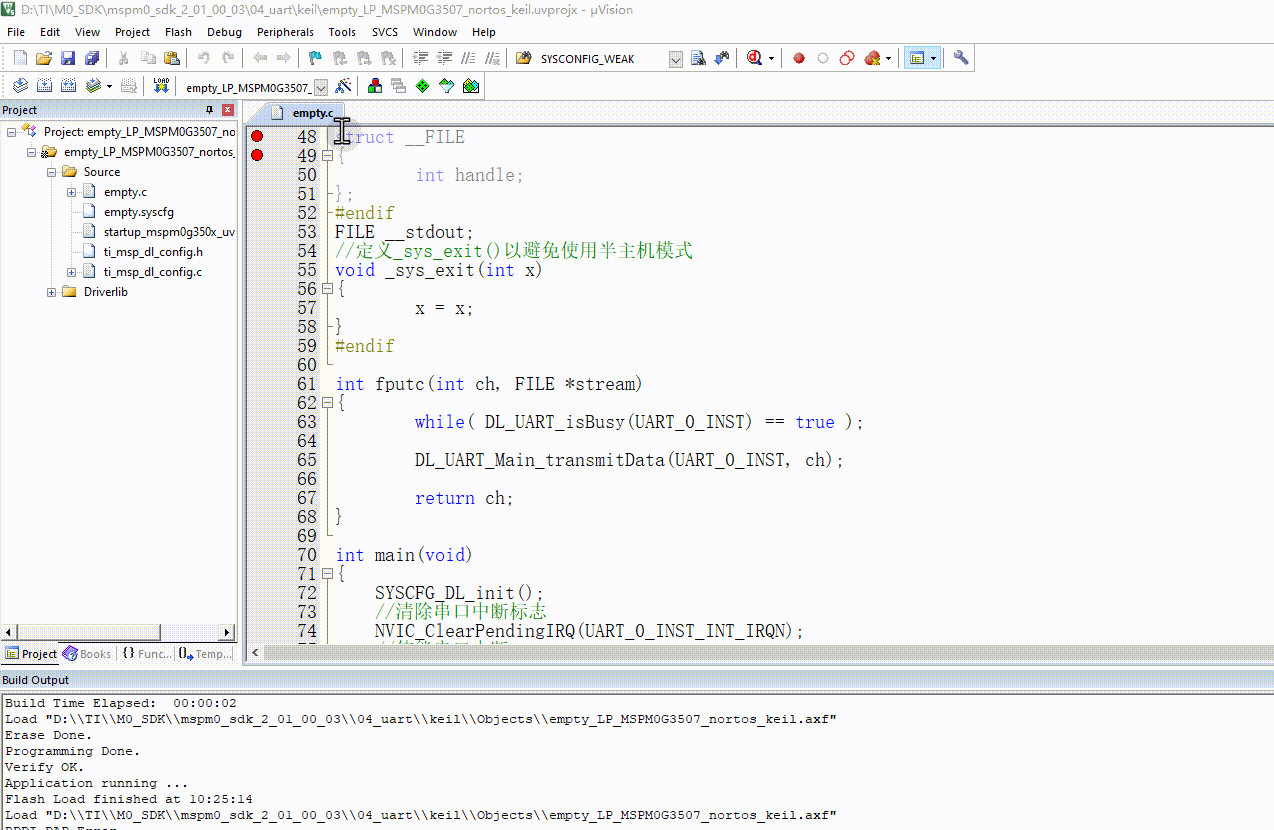

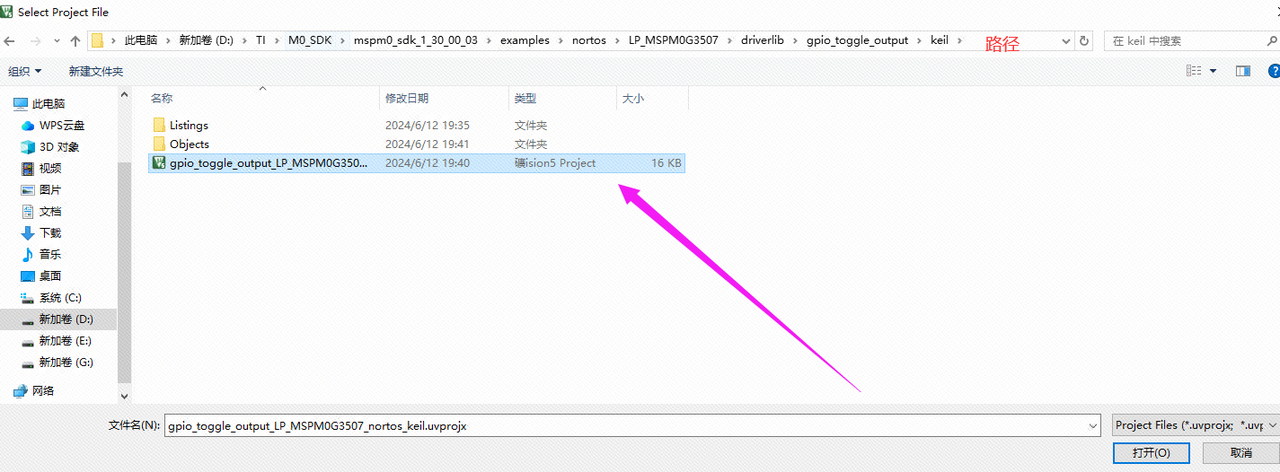

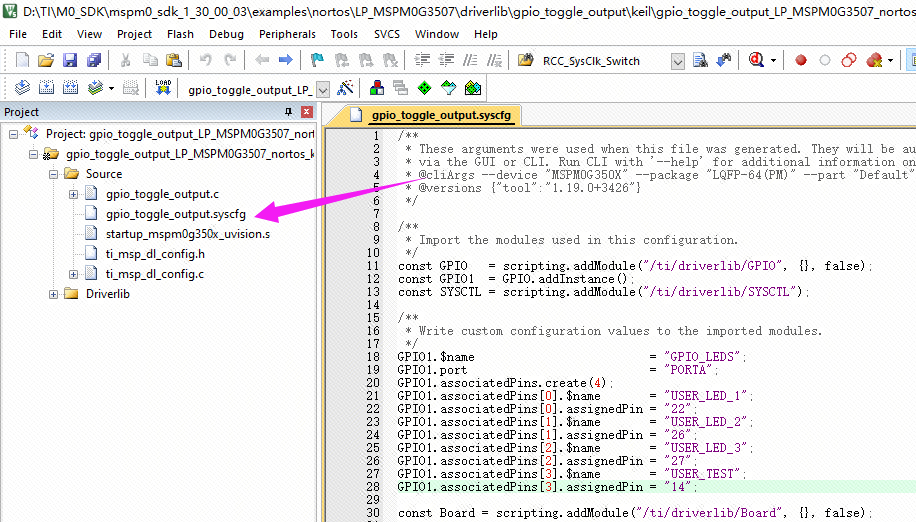

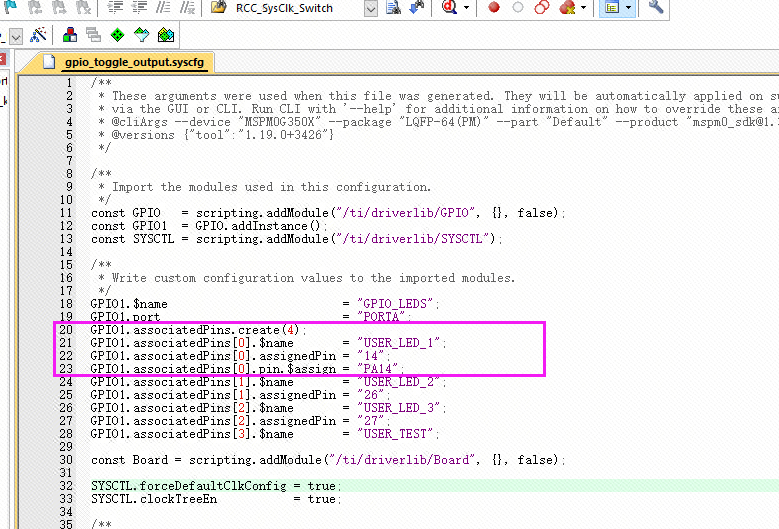

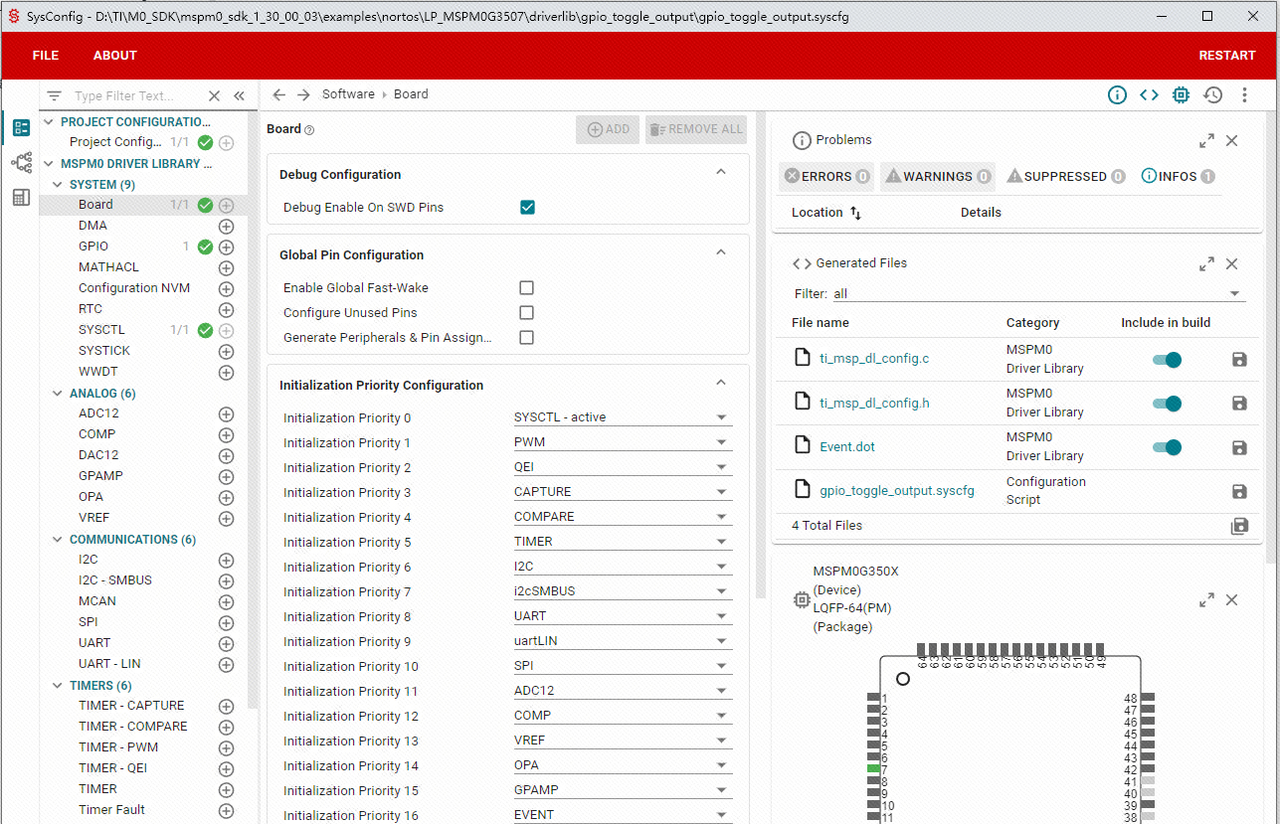

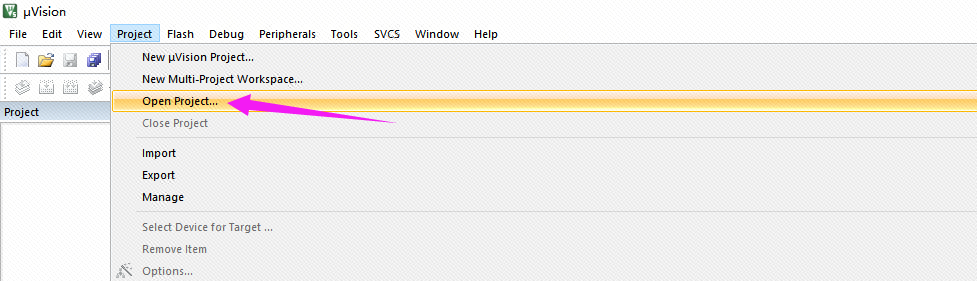

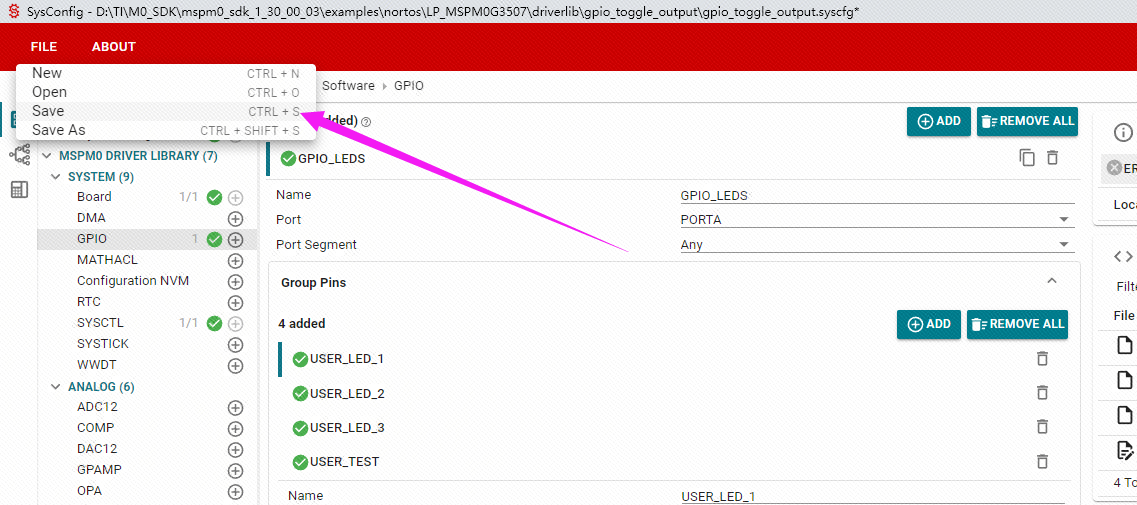

“Tool”现在将显示在菜单中。后面使用它即可打开 SYSCONFIG 的GUI。目前没有打开工程直接点击会报错（错误截图在下方）。如果你也没有import键那就直接手打：先点击那个黄色框框，往里面填Sysconfig v1.19.0 - MSPM0 SDK v1
在command填你自己的路径\nw\nw.exe 路径大文件
比如我这就把D:\TI SK换掉上面“你自己的路径"成D:\TI SK\nw\nw.exe
再寄一个空格+我这里的大文件是D:\TI SK成D:\TI SK
最后成D:\TI SK\nw\nw.exe D:\TI SK
在initial folder里填D:\TI SK\mspm0_sdk_1_30_00_03
这个直接搜底层文件mspm0_sdk_1_30_00_03复制地址就行
在argument里填--compiler keil -s ".metadata\product.json" "#E"
这个原封不动复制就行
