【超级详细！】Keil生成hex/bin/map/sct/dis文件详解步骤

目录

一、概述

1、hex文件简述

2、bin文件简述

3、map文件简述

4、sct文件简述

5、axf文件简述

6、dis文件简述

二、生成步骤

1、hex文件生成

2、map文件生成

3、sct文件生成

4、axf文件生成

5、bin文件生成

6、dis文件生成

一、概述

1、hex文件简述

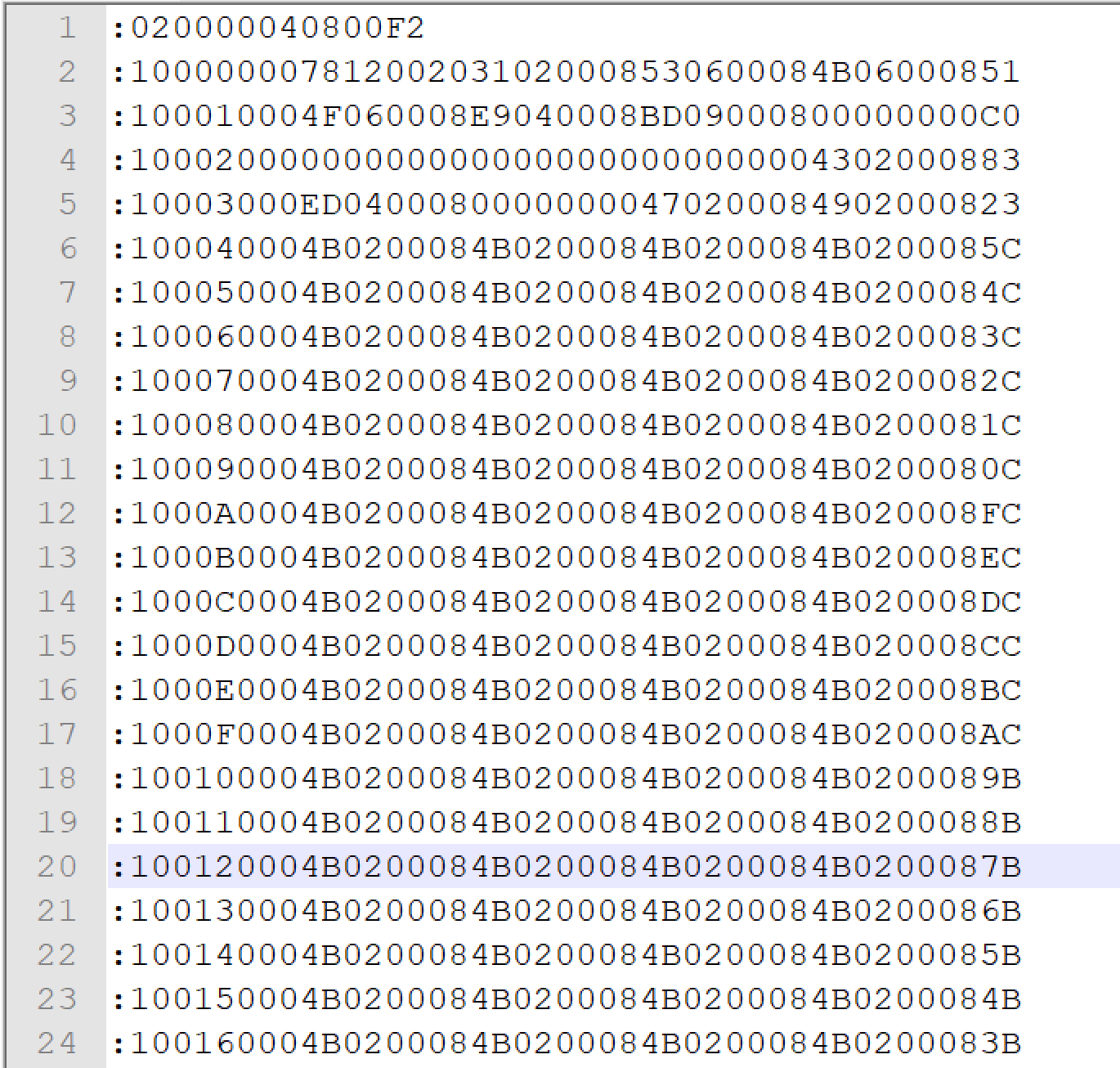

        作用十六进制编码的可执行文件，包含地址、校验和等信息。这个文件比bin文件大，可以直接通过文本编辑器查看。烧录程序时候可以用hex文件或者bin文件，bin文件比较精小，OTA升级等操作使用bin更合适。效果如下图：

2、bin文件简述

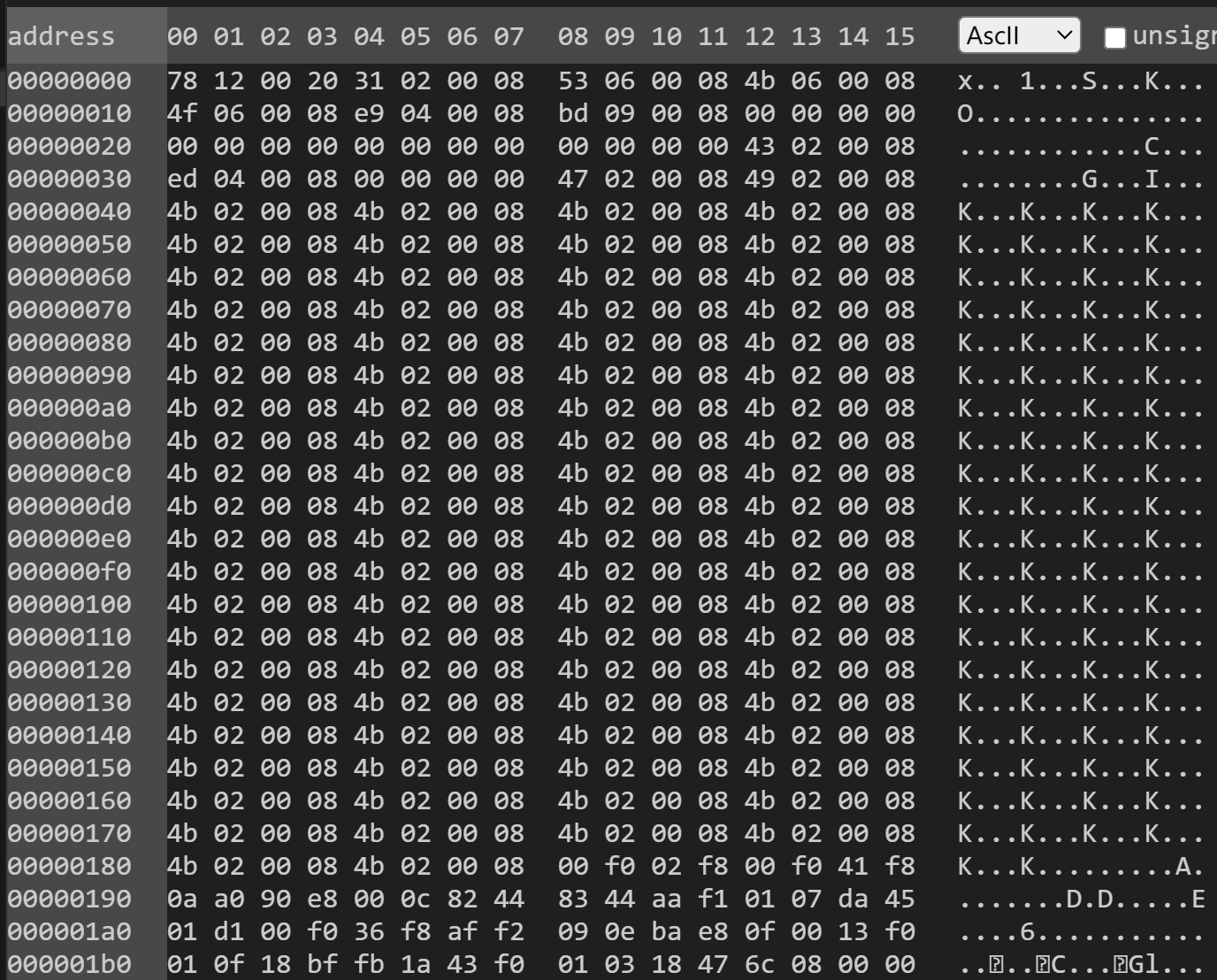

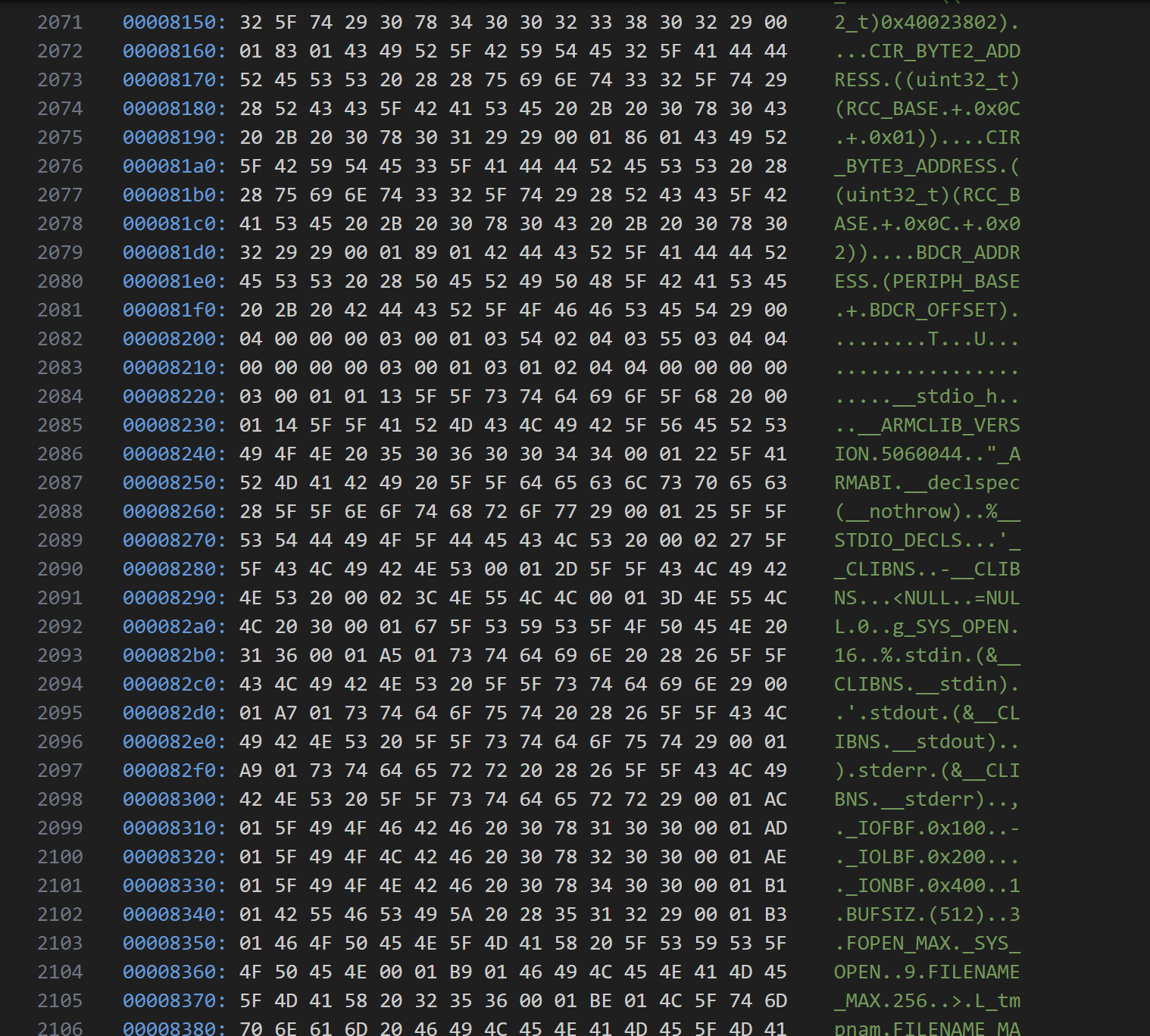

        纯二进制机器码，无地址信息，仅包含程序的可执行代码和数据。只提供烧录作用，纯二进制机器码，阅读效果不好，如下图：

3、map文件简述

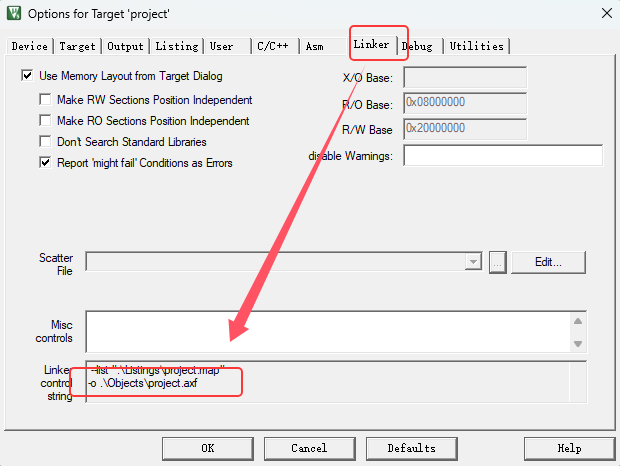

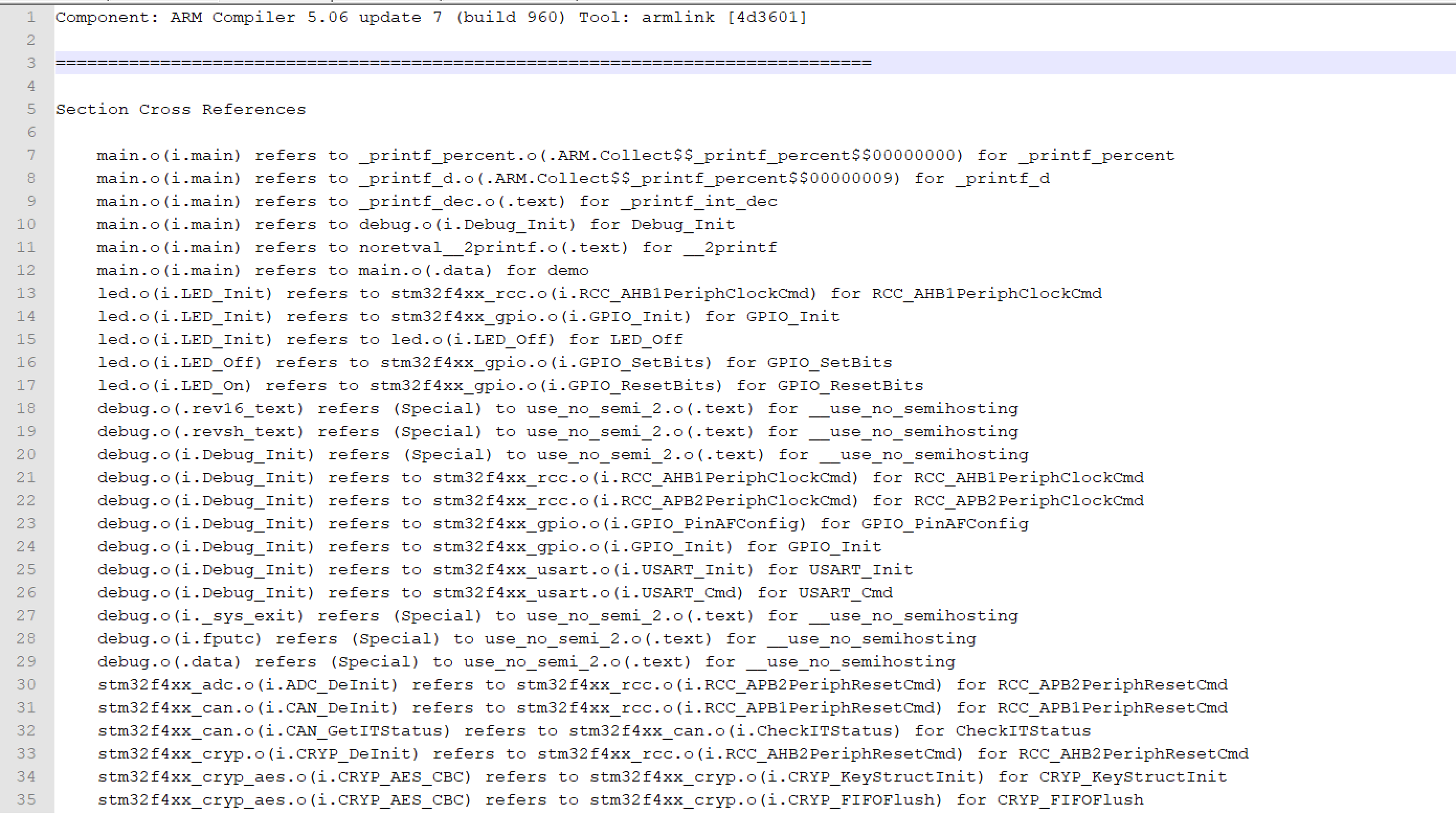

        又名链接映射文件，作用记录所有符号（函数、变量）的地址、占用的内存段（如CODE、DATA）及总内存使用量。这个文件作用很大，对于调试阶段，可以看到全局变量、函数所在的地址以及大小等。在【超级详细！！】Keil编译下的.map文件详解与实战有详细解读，效果如下图：

4、sct文件简述

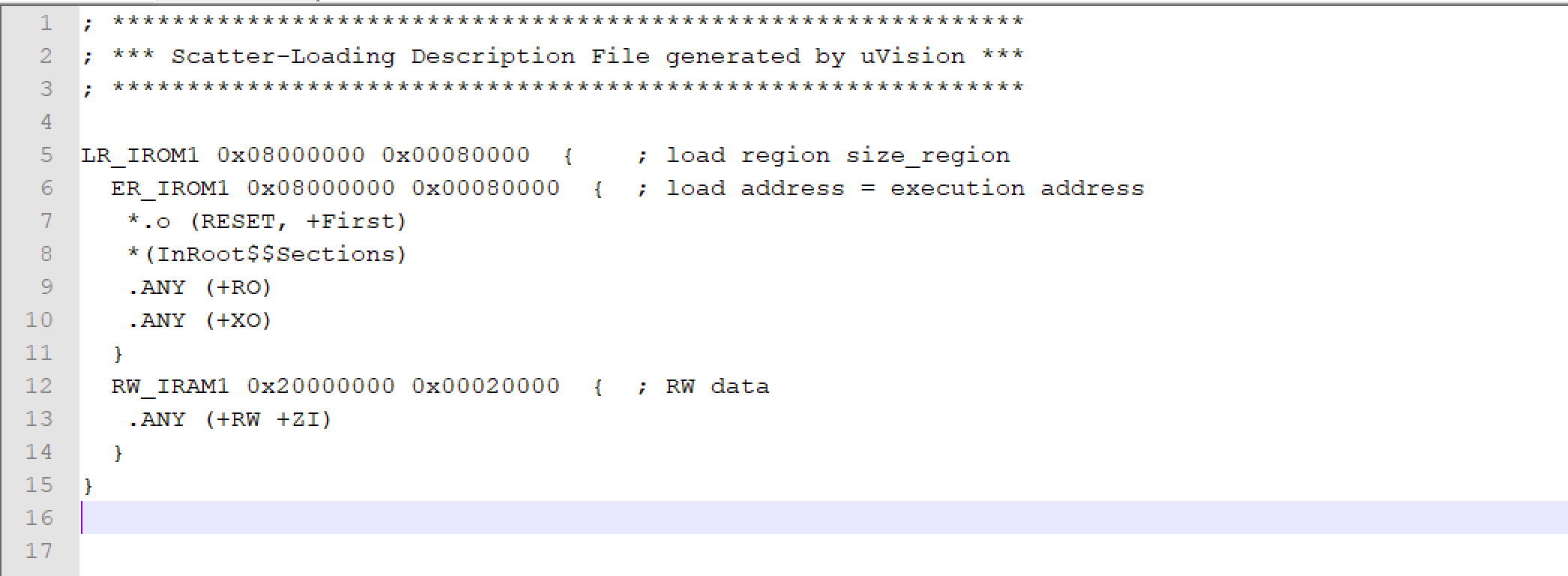

        又名分散加载脚本，作用定义代码和数据的存储位置（如Flash、RAM分区），控制内存布局。通俗一点讲可以把特定的变量或者函数指定到固定地址，用于优化复杂存储架构的代码分布。效果如下图：

5、axf文件简述

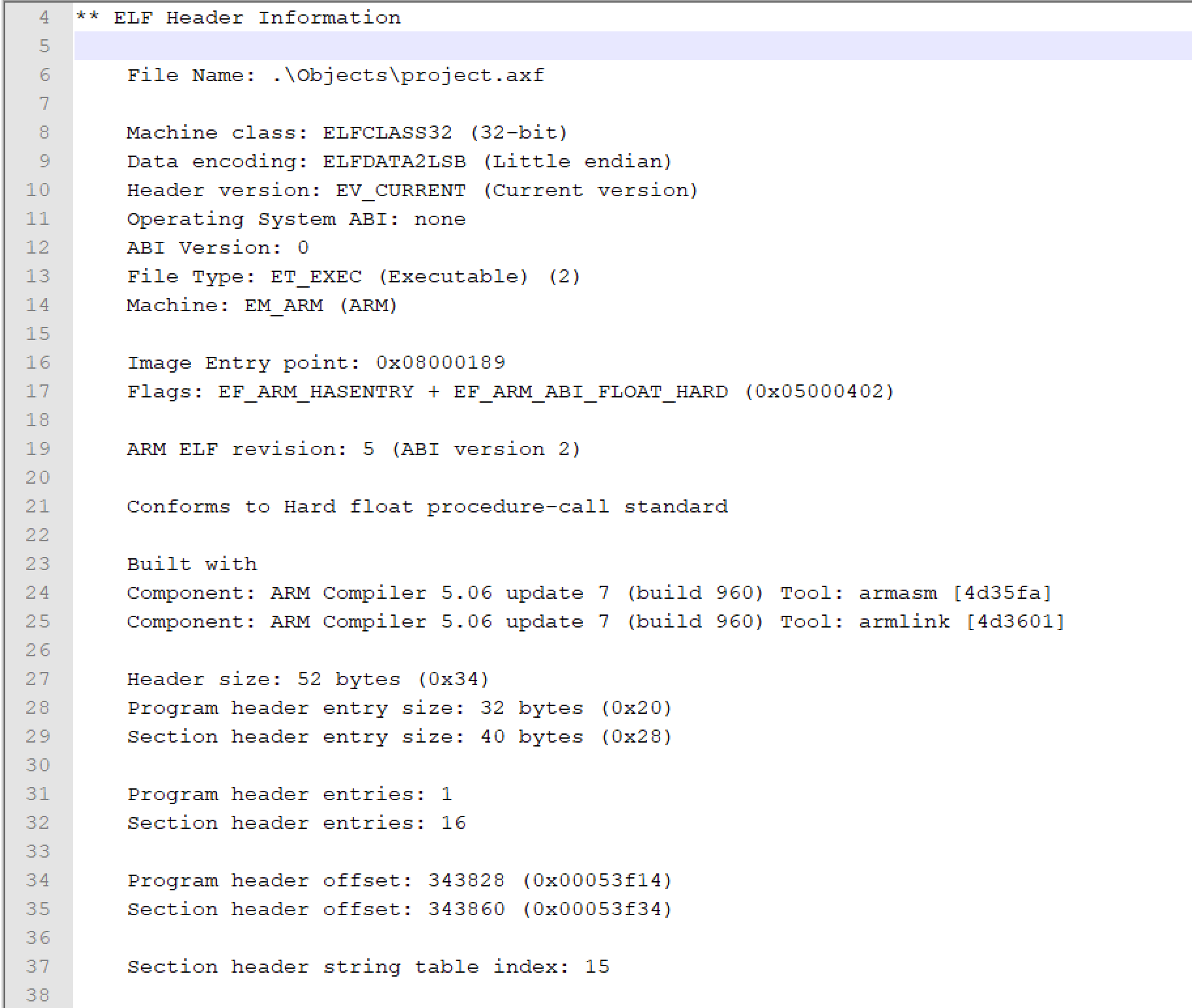

        又名ARM可调试文件，作用包含完整的可执行代码、调试信息（符号表、源码行号等）及内存布局信息。调试时加载到芯片，支持单步执行、变量监视等功能 ，效果图下图：

6、dis文件简述

        又名：反汇编文件，作用逆向分析代码逻辑，可以更深入的排查硬件异常，常用于调试场景。效果如下图：

二、生成步骤

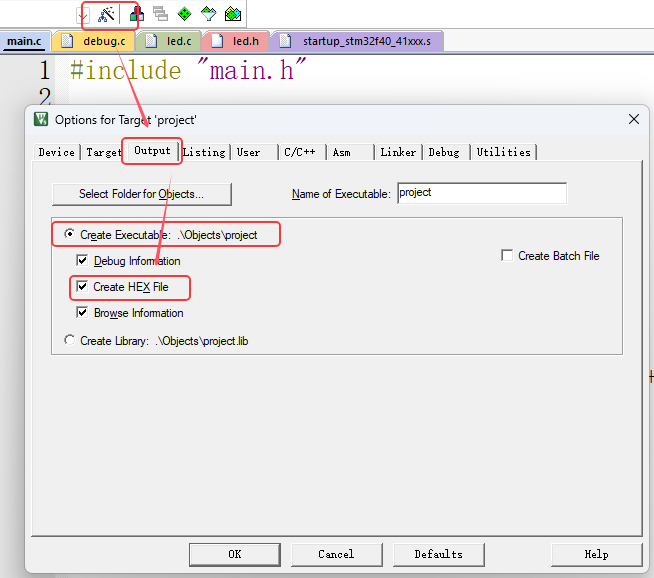

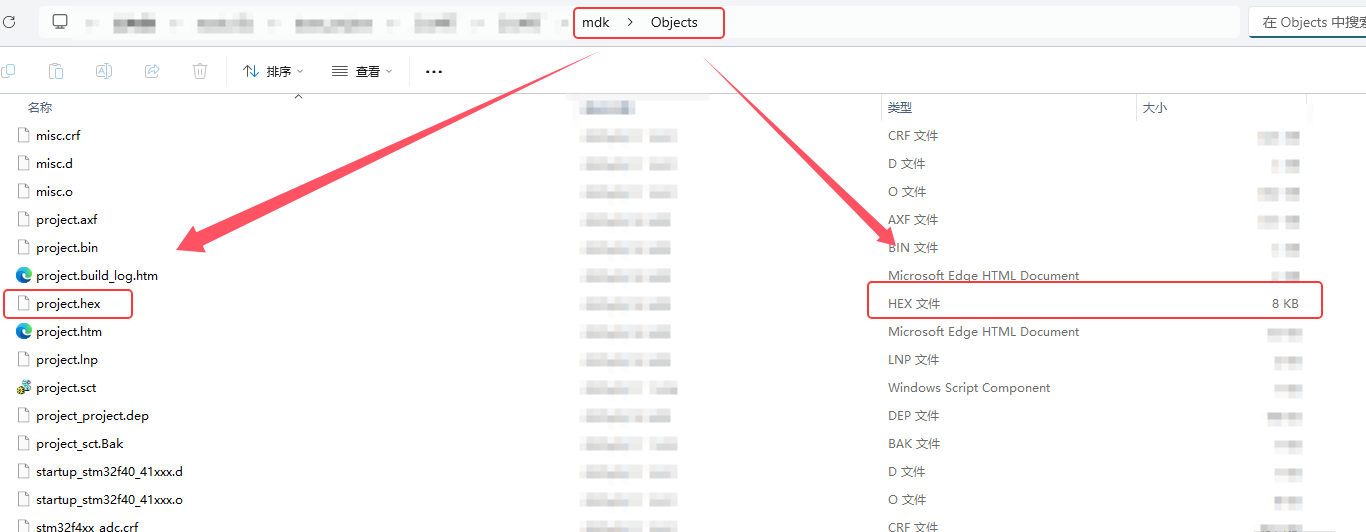

1、hex文件生成

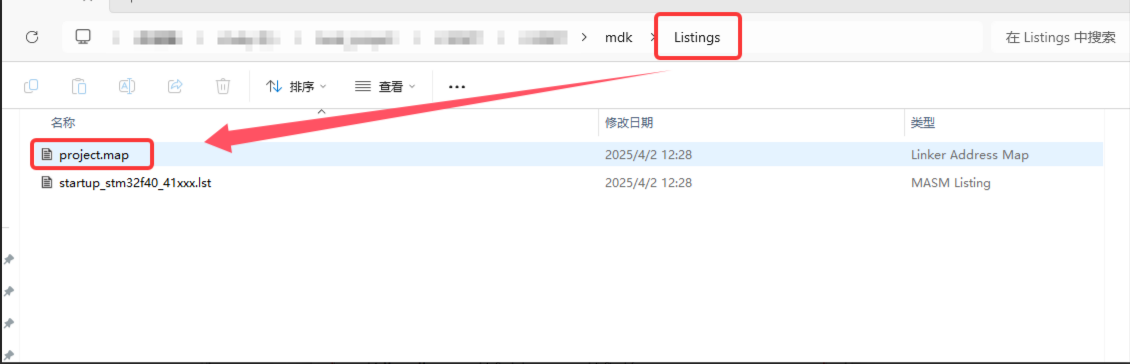

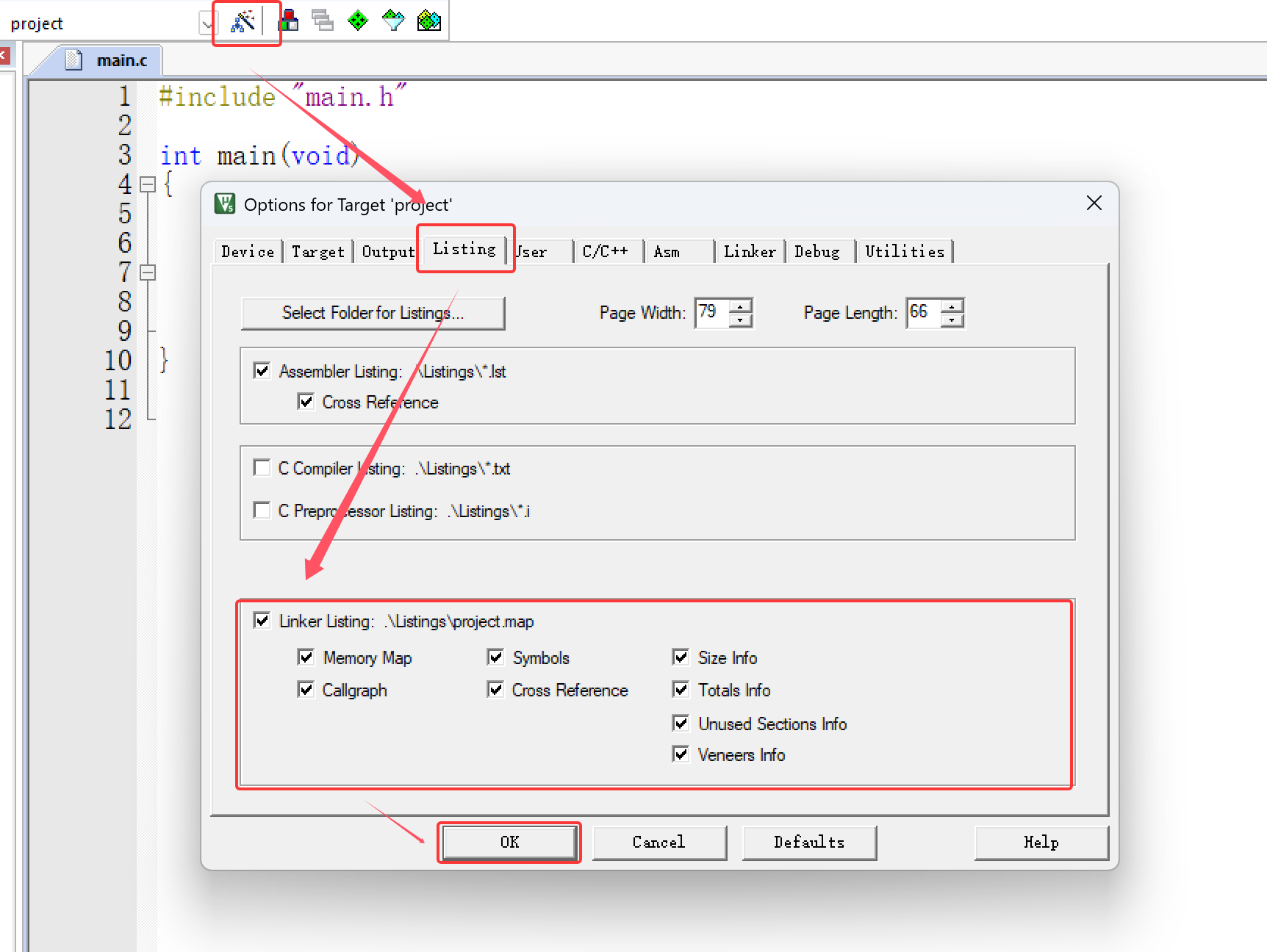

2、map文件生成

3、sct文件生成

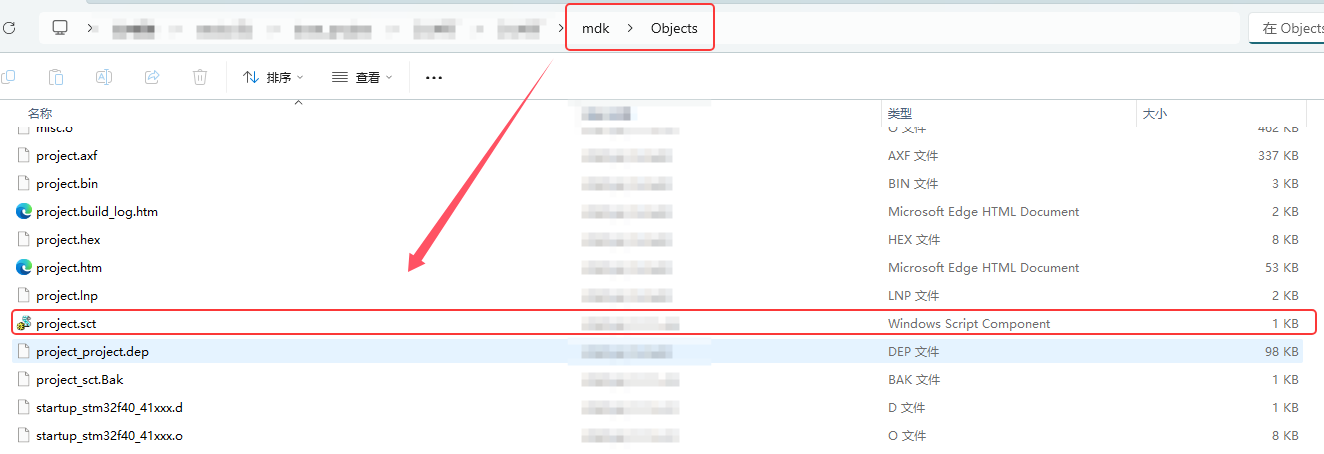

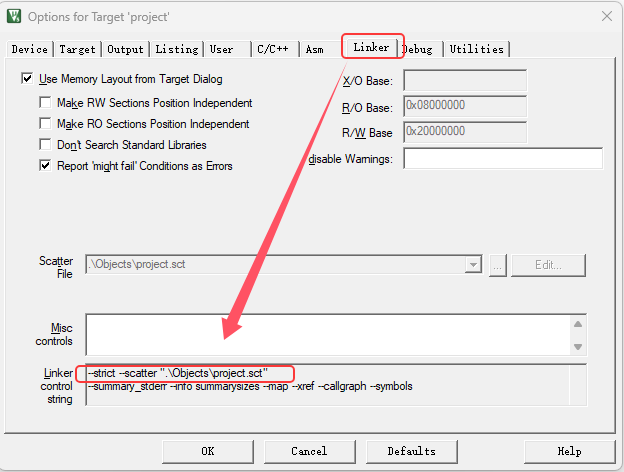

sct文件是自动生成的。

4、axf文件生成

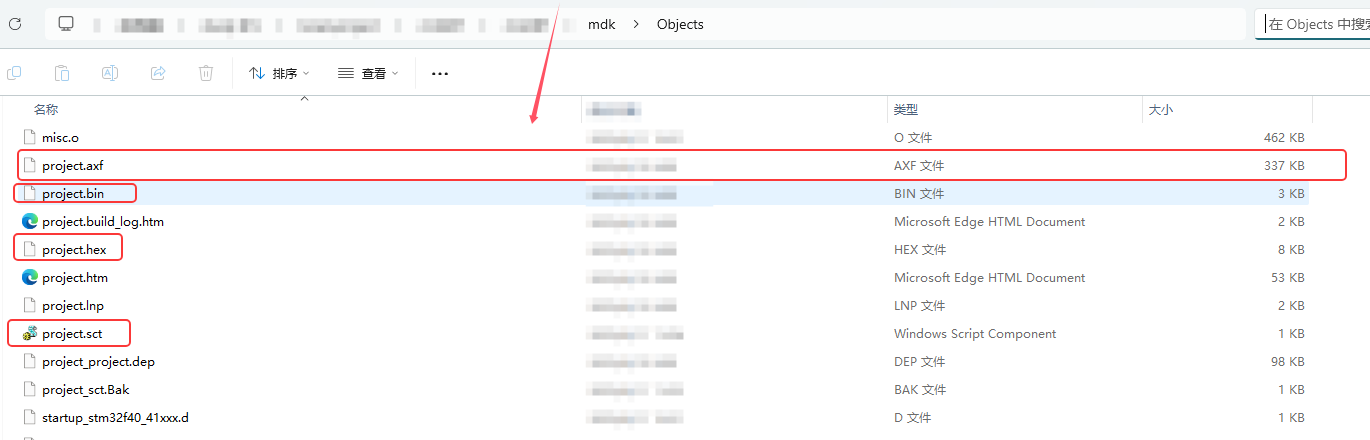

axf文件也是keil编译时自动生成的

5、bin文件生成

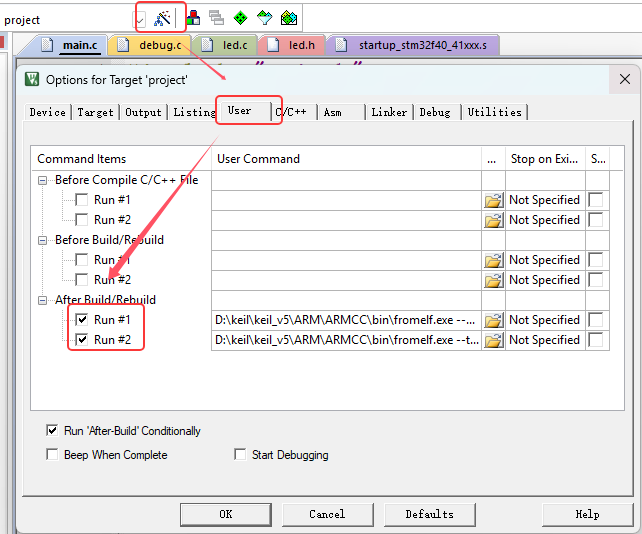

bin文件生成和dis反汇编文件生成差不多。Run#1和Run#1一个可以用来生成bin文件，一个可以用来生成dis反汇编文件。我们现在查看bin文件。

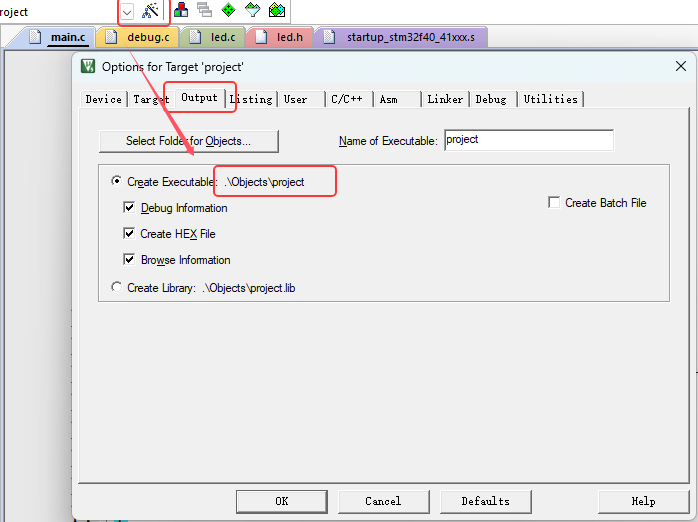

结构如下图，首先找到fromelf.exe文件存放的路径，然后查找如下图所示的路径，这里是.\Objects\project，有的会因为文件名字不同。

fromelf可执行文件的地址 --bin -o .\Objects\project.bin .\Objects\project.axf

示例如下，D:\keil\keil_v5\ARM\ARMCC\bin\fromelf.exe是存放这个文件的路径，直接搜索全文即。其余只需要查看如上图所示.\Objects\文件名，中的文件名即可。

D:\keil\keil_v5\ARM\ARMCC\bin\fromelf.exe --bin -o .\Objects\project.bin .\Objects\project.axf

模板如下示例

fromelf.exe路径 --bin -o .\Objects\文件名.bin .\Objects\文件名.axf

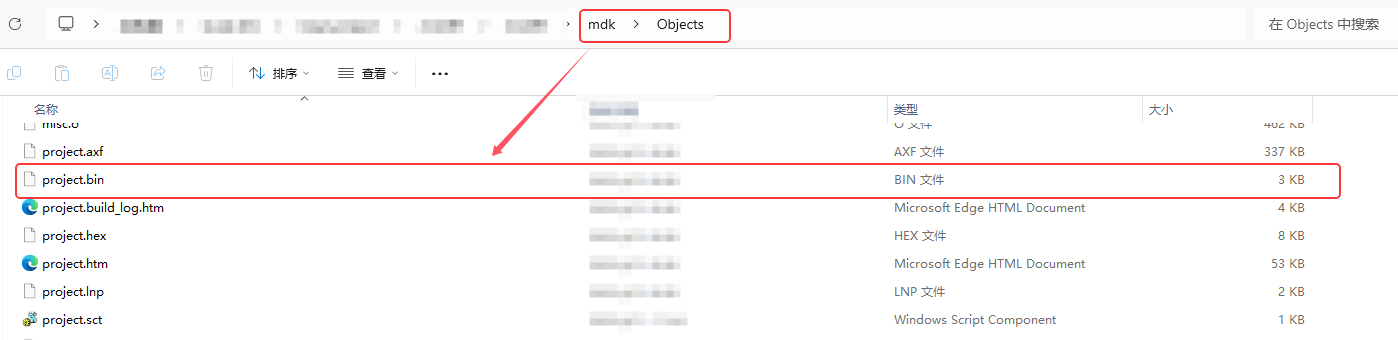

路径如下

6、dis文件生成

dis反汇编文件和bin文件生成方式类似，只是其中结构有一点点改变。

格式如下：

fromelf.exe路径 --text -a -c --output=文件名.dis  .\Objects\文件名.axf

示例如下

D:\keil\keil_v5\ARM\ARMCC\bin\fromelf.exe --text  -a -c --output=project.dis  .\Objects\project.axf

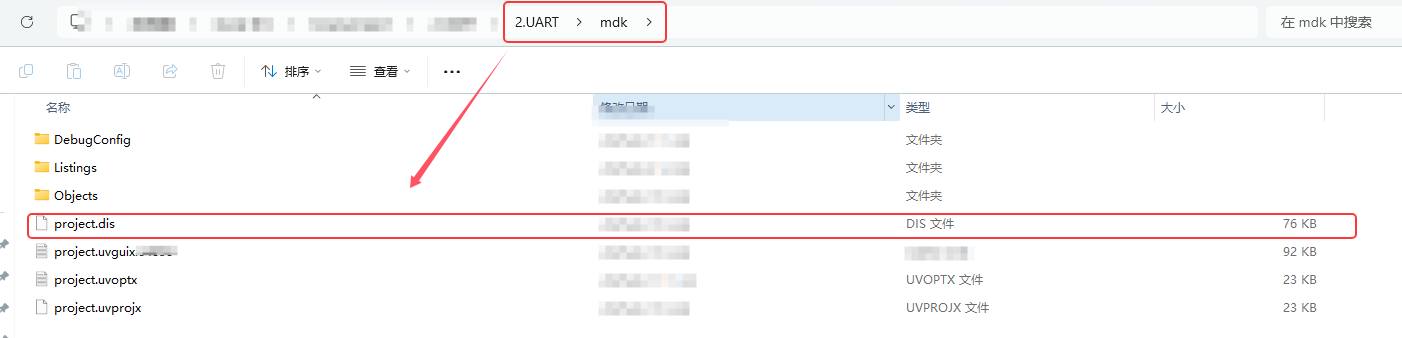

路径如下
