（7）4T刷题-触发器

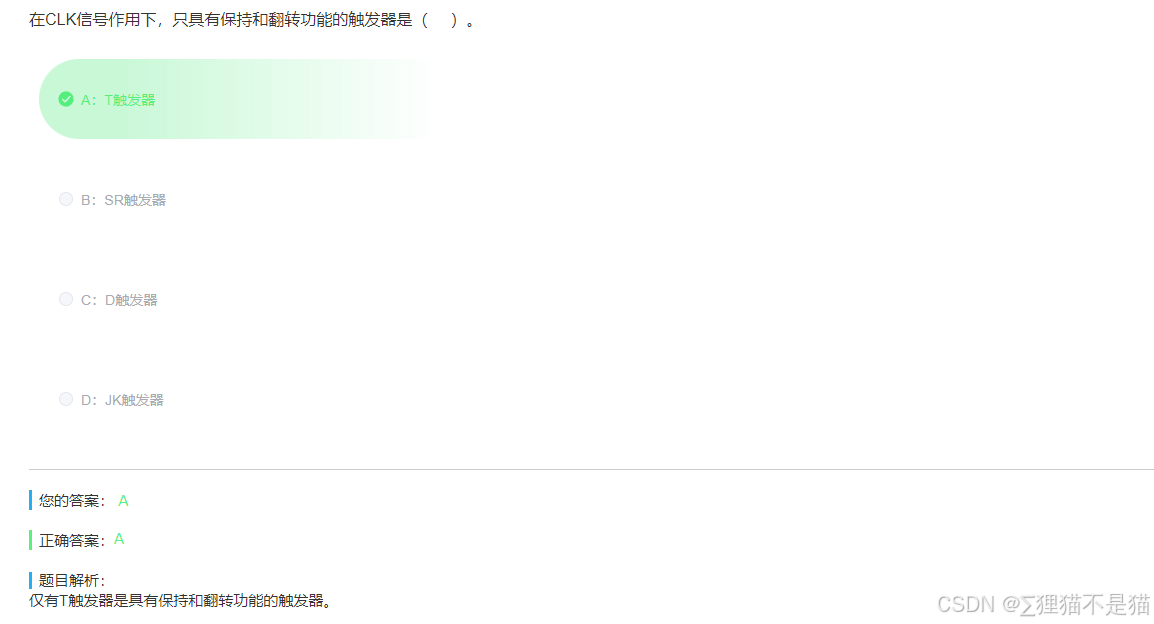

（1）T触发器：具有保持和翻转功能

• 每来一个时钟周期脉冲，输出状态翻转一次。

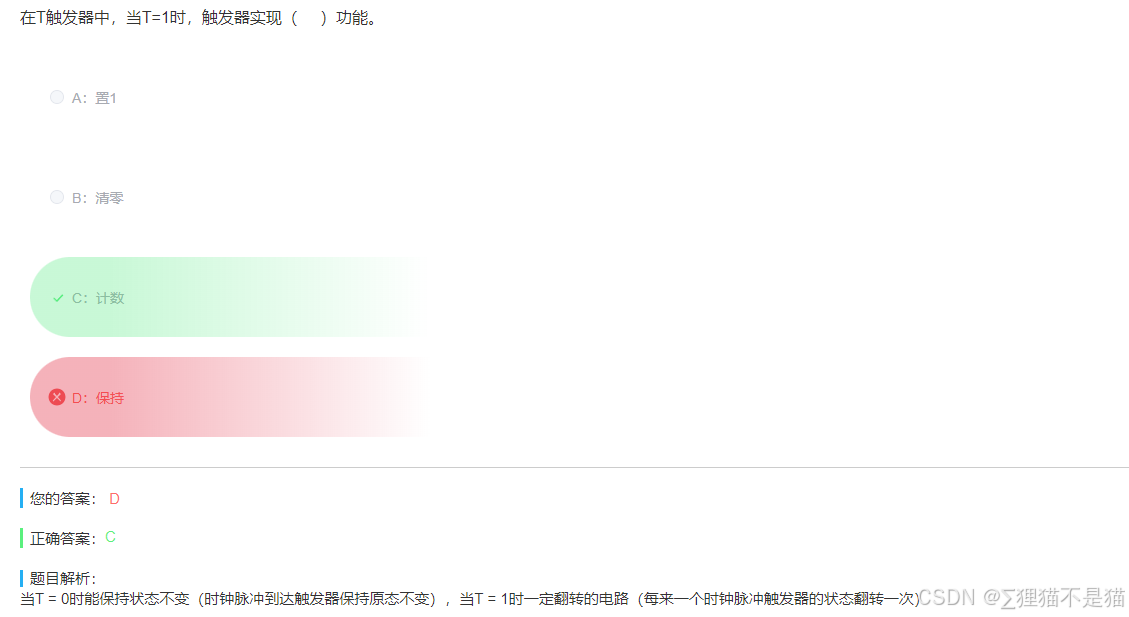

• T=1时翻转，T=0时保持



        （2）SR触发器：S置一输入，R置零输入

数字图像处理（1）：常见逻辑门、SR锁存器、D触发器_s　rd　q　逻辑图块-CSDN博客https://blog.csdn.net/2301_80417284/article/details/143954019?spm=1001.2014.3001.5502

• 两个互锁的与非门或或非门构成

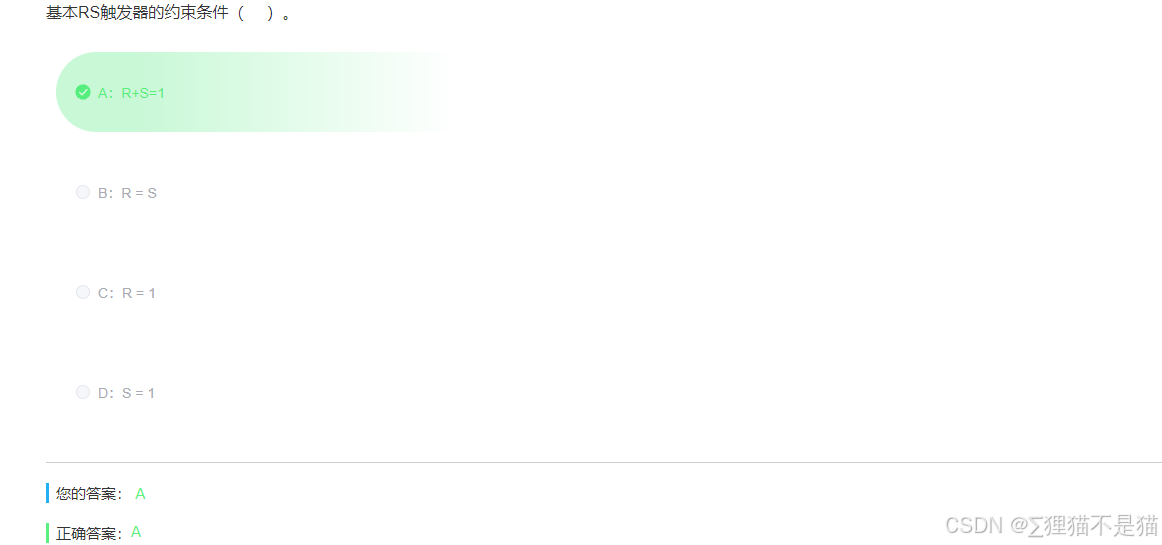

• S=R=1时为禁止状态
• 输出不确定



    （3）D触发器：输出完全跟随输入

• 只有一个数据输入D

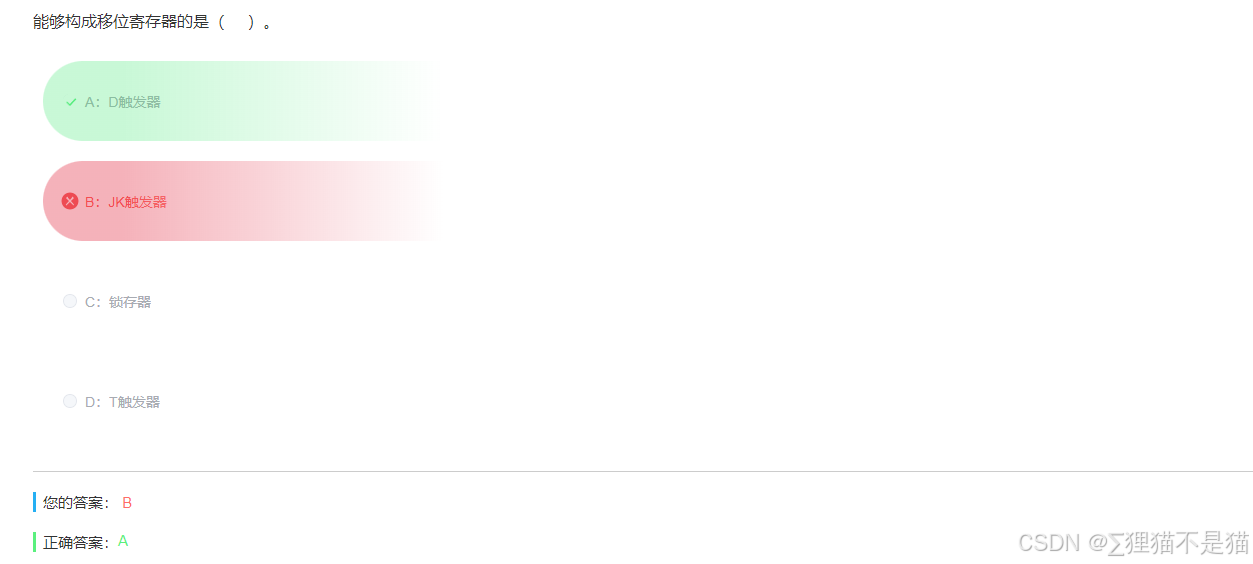

• 应用于数据存储、移位寄存器

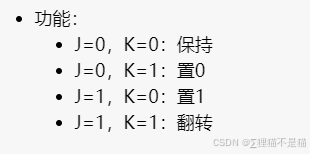

       （4）JK触发器：J置一，K置零，两个输入

• 克服了SR触发器的缺点，没有无效状态

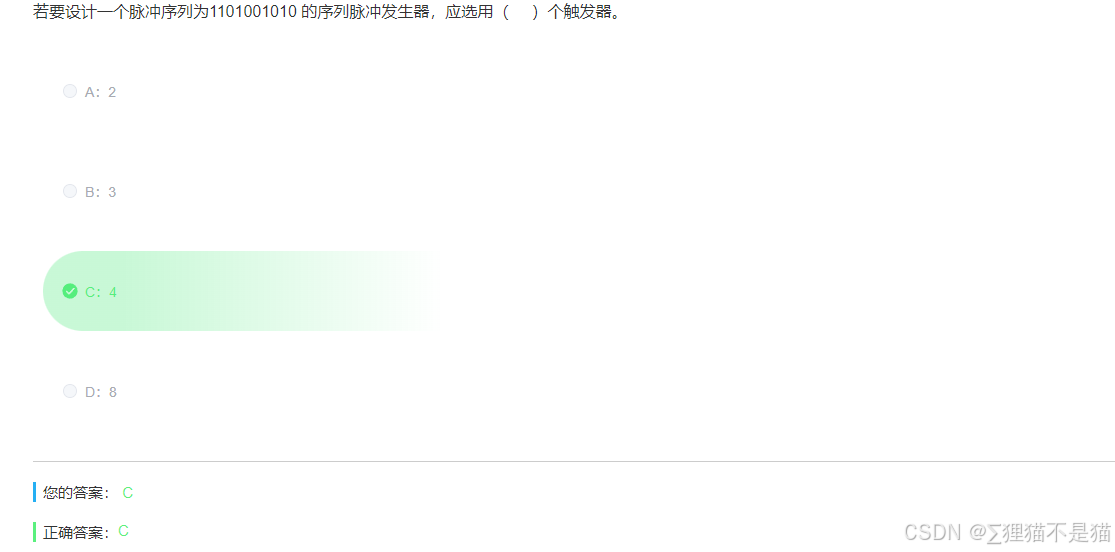

（5）序列脉冲发生器

2^4 =16 > 10

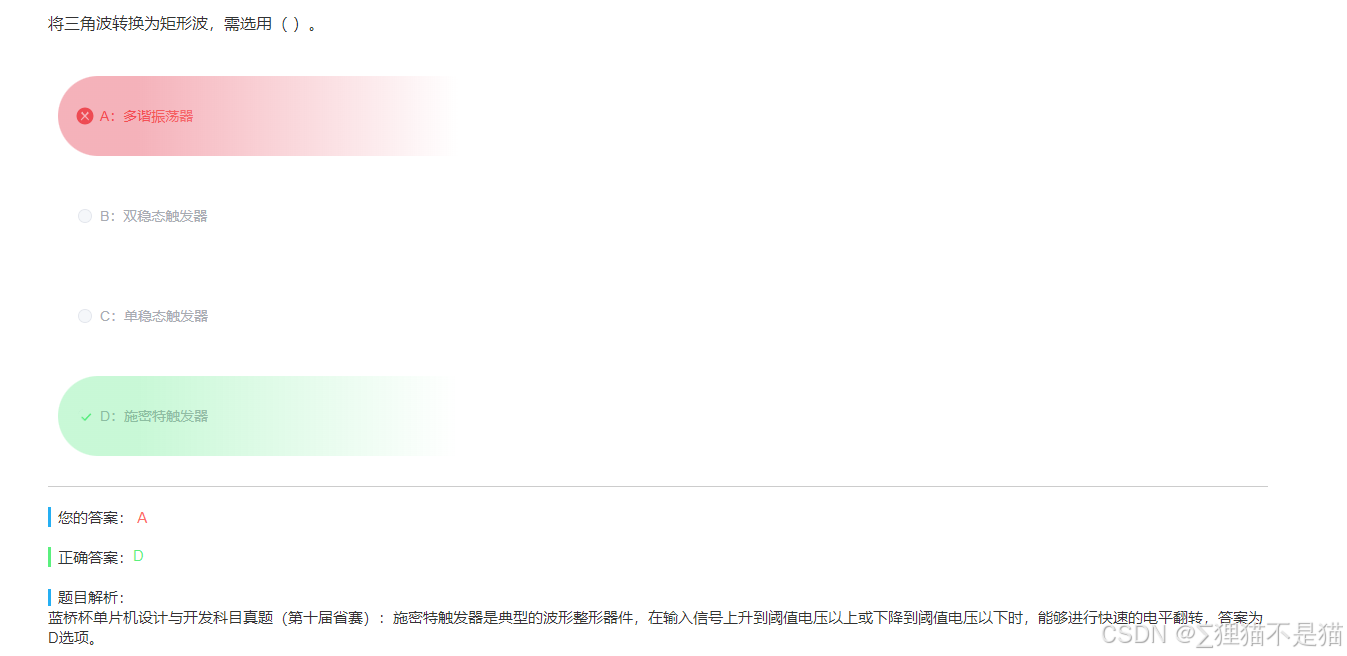

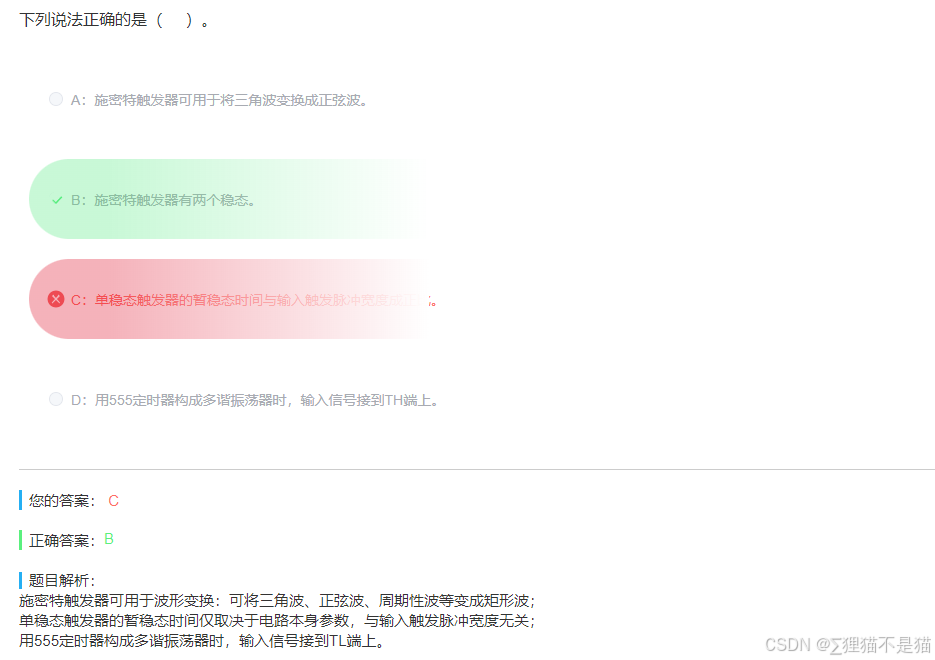

（6）施密特触发器是典型的波形整形器件，在输入信号上升到阈值电压以上或下降到阈值电压以下时，能够进行快速的电平翻转。

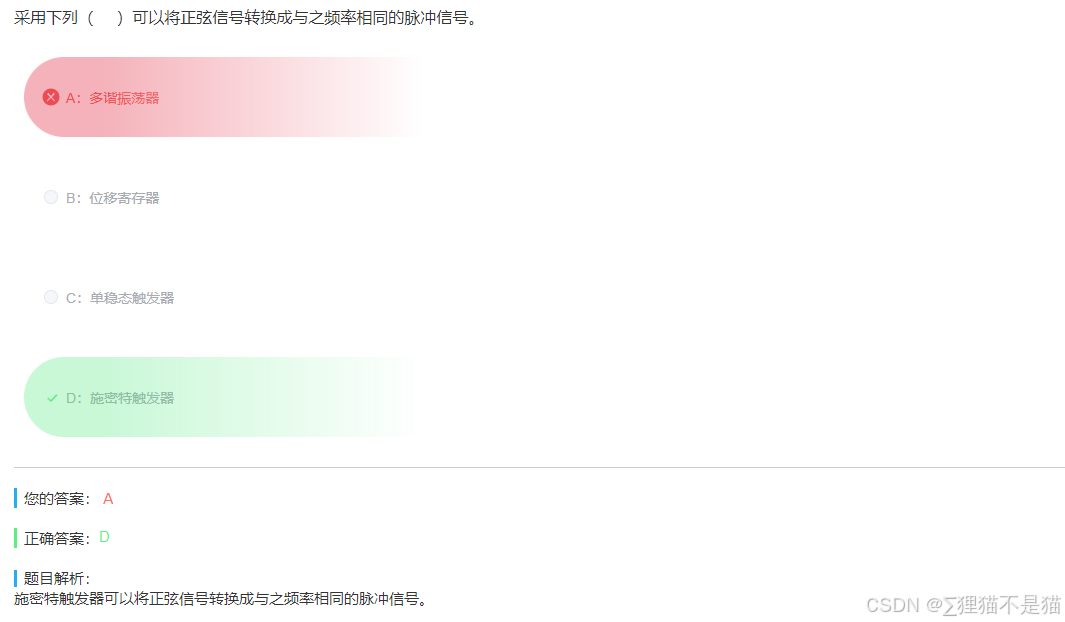

（7）施密特触发器可以用于波形变换：可以将三角波、正弦波、周期性波变成矩形波，有两个稳态；

单稳态触发器的暂稳态取决于电路本身参数，与输入触发脉冲宽度无关；

用555定时器构成多谐振荡器时，输入信号应该接到TL端上。
