基于51单片机的密码锁设计
（仿真＋程序＋原理图＋设计报告）
具体功能：
1.使用4*4矩阵键盘设置8位数密码，若输入密码正确，则锁打开。LCD1602显示open！
2.可以修改密码（8位数密码），要锁处于打开状态才能改密。为了防止误操作，改密码需要输入两次。
3.如果超过3次密码输入错误次数，蜂鸣器产生报警并把键盘锁定。
4.有复位、掉电保存密码功能。
5.液晶屏亮度会随光线自动调整。
代码
void DisplayInput(void)
{
unsigned char i;
if(CorrectCont==1)
{
//DisplayListChar(0,0,Input);
write_1602com(er);
for(i=0;i<16;i++)
{
write_1602dat(Input[i]); //显示Input
}
}
}
//========================重置密码==================================================
//==================================================================================
void ResetPassword(void)
{
unsigned char i;
unsigned char j;
if(pass==0)
{
pass=0;
DisplayChar(); //显示错误
ThreeAlam(); //没开锁时按下重置密码报警3声
}
else //开锁状态下才能进行密码重置程序
{
if(ReInputEn==1) //开锁状态下，ReInputEn置1，重置密码允许
{
if(N==8) //输入8位密码
{
ReInputCont++; //密码次数计数
if(ReInputCont==2) //输入两次密码
{
for(i=0;i<8;)
{
if(TempPassword[i]==InputData[i]) //将两次输入的新密码作对比
i++;
else //如果两次的密码不同
{
//DisplayListChar(0,1,Error);
write_1602com(er);
for(j=0;j<16;j++)
{
write_1602dat(Error[j]); //显示错误Error
}
ThreeAlam(); //错误提示
pass=0; //关锁
ReInputEn=0; //关闭重置功能，
ReInputCont=0;
DisplayChar();
// ReInputCont=0; //
break;
}
}
if(i==8)
{
//DisplayListChar(0,1,ResetOK);
write_1602com(er);
for(j=0;j<16;j++)
{
write_1602dat(ResetOK[j]); //密码修改成功，显示
}
TwoAlam(); //操作成功提示
WrToROM(TempPassword,0,8); //将新密码写入24C02存储
ReInputEn=0;
}
ReInputCont=0;
CorrectCont=0;
}
else //输入一次密码时
{
OneAlam();
//DisplayListChar(0, 1, again); //显示再次输入一次
write_1602com(er);
for(j=0;j<16;j++)
{
write_1602dat(again[j]); //显示再输入一次
}
for(i=0;i<8;i++)
{
TempPassword[i]=InputData[i]; //将第一次输入的数据暂存起来
}
}
N=0; //输入数据位数计数器清零
}
}
}
}
//=======================输入密码错误超过三过，报警并锁死键盘======================
void Alam_KeyUnable(void)
{
P1=0x00;
{
ALAM=~ALAM; //蜂鸣器一直闪烁鸣响
ALAM_LED=!ALAM_LED;
Delay5Ms();
}
}
//=======================取消所有操作============================================
void Cancel(void)
{
unsigned char i;
unsigned char j;
//DisplayListChar(0, 1, start_line);
write_1602com(er);
for(j=0;j<16;j++)
{
write_1602dat(start_line[j]); //显示开机输入密码界面
}
TwoAlam(); //提示音
for(i=0;i<8;i++)
{
InputData[i]=0; //将输入密码清零
}
KEY=1; //关闭锁
ALAM=1; //报警关
ALAM_LED=1;
operation=0; //操作标志位清零
pass=0; //密码正确标志清零
ReInputEn=0; //重置输入充许标志清零
ErrorCont=0; //密码错误输入次数清零
CorrectCont=0; //密码正确输入次数清零
ReInputCont=0; //重置密码输入次数清零
open_led=1; //开锁LED关闭 （选配）
s3_keydown=0;
key_disable=0; //锁定键盘标志清零
N=0; //输入位数计数器清零
}
//==========================确认键，并通过相应标志位执行相应功能===============================
void Ensure(void)
{
unsigned char i,j;
RdFromROM(CurrentPassword,0,8); //从24C02里读出存储密码
if(N==8)
{
TR1=0;
sec=0;
if(ReInputEn==0) //重置密码功能未开启
{
for(i=0;i<8;)
{
if(CurrentPassword[i]==InputData[i]) //判断输入密码和24c02中的密码是否相同
{
i++; //相同一位 i就+1
}
else //如果有密码不同
{
ErrorCont++; //错误次数++
if(ErrorCont==3) //错误输入计数达三次时，报警并锁定键盘
{
write_1602com(er);
for(i=0;i<16;i++)
{
write_1602dat(Error[i]);
}
do
Alam_KeyUnable();
while(1);
}
else //错误次数小于3次时，锁死键盘3秒，然后重新可以输入
{
TR0=1; //开启定时
key_disable=1; //锁定键盘
pass=0; //pass位清零
break; //跳出
}
}
}
if(i==8) //密码输入对时
{
CorrectCont++; //输入正确变量++
if(CorrectCont==1) //正确输入计数，当只有一次正确输入时，开锁
{
//DisplayListChar(0,1,LockOpen);
write_1602com(er);
for(j=0;j<16;j++)
{
write_1602dat(LockOpen[j]); //显示open开锁画面
}
TwoAlam(); //操作成功提示音
KEY=0; //开锁
pass=1; //置正确标志位
TR0=1; //开启定时
open_led=0; //开锁指示灯亮（选配）
for(j=0;j<8;j++) //将输入清除
{
InputData[i]=0; //开锁后将输入位清零
}
}
else //当两次正确输入时，开启重置密码功能
{
//DisplayListChar(0,1,SetNew);
write_1602com(er);
for(j=0;j<16;j++)
{
write_1602dat(SetNew[j]); //显示重置密码界面
}
TwoAlam(); //操作成功提示
ReInputEn=1; //允许重置密码输入
CorrectCont=0; //正确计数器清零
}
}
else //=========================当第一次使用或忘记密码时可以用131420对其密码初始化============
{
if((InputData[0]==5)&&(InputData[1]==1)&&(InputData[2]==2)&&(InputData[3]==1)&&(InputData[4]==1)&&(InputData[5]==3)&&(InputData[6]==1)&&(InputData[7]==4))
{
WrToROM(initpassword,0,8); //强制将初始密码写入24C02存储
//DisplayListChar(0,1,initword); //显示初始化密码
write_1602com(er);
for(j=0;j<16;j++)
{
write_1602dat(initword[j]); //显示初始化密码
}
TwoAlam(); //成功提示音
Delay400Ms(); //延时400ms
TwoAlam(); //成功提示音
N=0; //输入位数计数器清零
}
else //密码输入错误
{
//DisplayListChar(0,1,Error);
write_1602com(er);
for(j=0;j<16;j++)
{
write_1602dat(Error[j]); //显示错误信息
}
ThreeAlam(); //错误提示音
pass=0;
}
}
}
else //当已经开启重置密码功能时，而按下开锁键，
{
//DisplayListChar(0,1,Er_try);
write_1602com(er);
for(j=0;j<16;j++)
{
write_1602dat(Er_try[j]); //错误，请重新输入
}
ThreeAlam(); //错误提示音
}
}
else //密码没有输入到8位时，按下确认键时
{
//DisplayListChar(0,1,Error);
write_1602com(er);
for(j=0;j<16;j++)
{
write_1602dat(Error[j]); //显示错误
}
ThreeAlam(); //错误提示音
pass=0;
}
N=0; //将输入数据计数器清零，为下一次输入作准备
operation=1;
}
//==============================主函数===============================
void main(void)
{
unsigned char KEY,NUM;
unsigned char i,j;
P1=0xFF;
TMOD=0x11;
TL0=0xB0;
TH0=0x3C;
TH1=0x4b;
TL1=0xff;
EA=1;
ET0=1;
ET1=1;
TR0=0;
TR1=0; //打开定时器开关
Delay400Ms(); //启动等待，等LCM讲入工作状态
lcd_init(); //LCD初始化
write_1602com(yi);//日历显示固定符号从第一行第0个位置之后开始显示
for(i=0;i<16;i++)
{
write_1602dat(name[i]);//向液晶屏写开机画面
}
write_1602com(er);
for(i=0;i<16;i++)
{
write_1602dat(start_line[i]);//写输入密码等待界面
}
write_1602com(er+9); //设置光标位置
write_1602com(0x0f); //设置光标为闪烁
Delay5Ms(); //延时片刻(可不要)
N=0; //初始化数据输入位数
while(1) //进入循环
{
if(key_disable==1) //锁定键盘标志为1时
Alam_KeyUnable(); //报警键盘锁
else
ALAM=1; //关报警
KEY=keynum(); //读按键的位置码
if(KEY!=0) //当有按键按下时
{
if(key_disable==1) //锁定键盘标志为1时
{
second=0; //秒清零
}
else //没有锁定键盘时
{
NUM=coding(KEY); //根据按键的位置将其编码，编码值赋值给NUM
{
switch(NUM) //判断按键值
{
case ('A'): ; break;
case ('B'): ; break;
case ('C'): ; break; //ABC是无定义按键
case ('D'): ResetPassword(); break; //重新设置密码
case ('*'): Cancel(); break; //取消当前输入
case ('#'): Ensure(); break; //确认键，
default: //如果不是功能键按下时，就是数字键按下
{
//DisplayListChar(0,1,Input);
if(N==0)
{
write_1602com(er);
for(i=0;i<16;i++)
{
write_1602dat(Input[i]); //显示输入画面
}
}
operation=0; //操作标志清零
if(N<8) //当输入的密码少于6位时，接受输入并保存，大于6位时则无效。
{
OneAlam(); //按键提示音
//DisplayOneChar(6+N,1,'*');
for(j=0;j<=N;j++)
{
write_1602com(er+6+j); //显示位数随输入增加而增加
write_1602dat('*'); //但不显示实际数字，用*代替
}
InputData[N]=NUM; //将数字键的码赋值给InputData[]数组暂存
N++; //密码位数加
}
else //输入数据位数大于6后，忽略输入
{
N=8; //密码输入大于6位时，不接受输入
break;
}
if(ReInputEn==0)
{
TR1=1;
}
}
}
}
}
}
}
}
//*********************************中断服务函数**************************************
void time0_int(void) interrupt 1 //定时器T0
{
TL0=0xB0;
TH0=0x3C; //定时器重新赋初值
//TR0=1;
countt0++; //计时变量加，加1次时50ms
if(countt0==20) //加到20次就是1s
{
countt0=0; //变量清零
second++; //秒加
if(pass==1) //开锁状态时
{
if(second==1) //秒加到1s时
{
TR0=0; //关定时器
TL0=0xB0;
TH0=0x3C; //再次赋初值
second=0; //秒清零
}
}
else //不在开锁状态时
{
if(second==3) //秒加到3时
{
TR0=0; //关闭定时器
ALAM_LED=1;
second=0; //秒清零
key_disable=0; //锁定键盘清零
s3_keydown=0;
TL0=0xB0;
TH0=0x3C; //重新赋初值
}
else
TR0=1; //打开定时器
}
}
}
void time1_int(void) interrupt 3
{
uchar i1,m;
TH1=0x4b;
TL1=0xff;
m++;
if(m==20)
{
m=0;
sec++;
if(sec==10)
{
sec=0;
// ALAM_LED=1;
if(pass==1)
TR1=0;
else if(pass==0)
{
for(i1=0;i1<30;i1++)
{
ThreeAlam();
}
N=0;
write_1602com(er);
for(i1=0;i1<16;i1++)
{
write_1602dat(Input[i1]);
}
TR1=0;
}
}
}
}

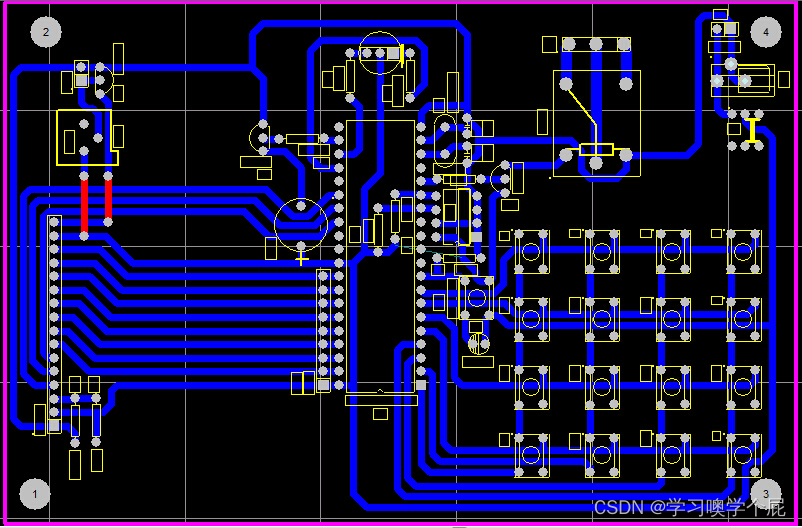

硬件设计
使用元器件：
单片机：STC89C52；
（注意：单片机是通用的，无论51还是52、无论stc还是at都一样，引脚功能都一样。程序也是一样的。）
IC座：DIP40；
存储芯片：AT24c02；IC座：DIP8；
液晶屏：LCD1602；排针：5.08*16；
排座：5.08*16；电位器 ：103；
蜂鸣器：5V 有源；三极管 ：9012；
电阻：1k；排阻：1k*9；
电解电容：10uf ；按键：6*6 ；
继电器 ：5V；接线端子：2P；
接线端子：3P；自锁开关：8*8 ；
万能板：9*15 ；导线：若干；

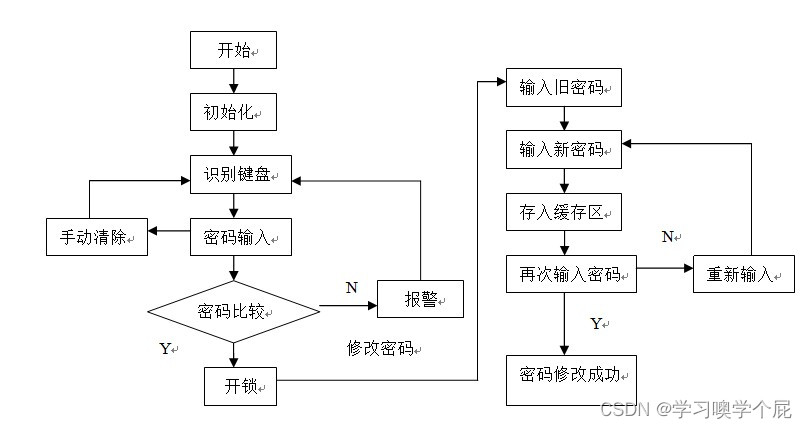

流程图：
设计资料

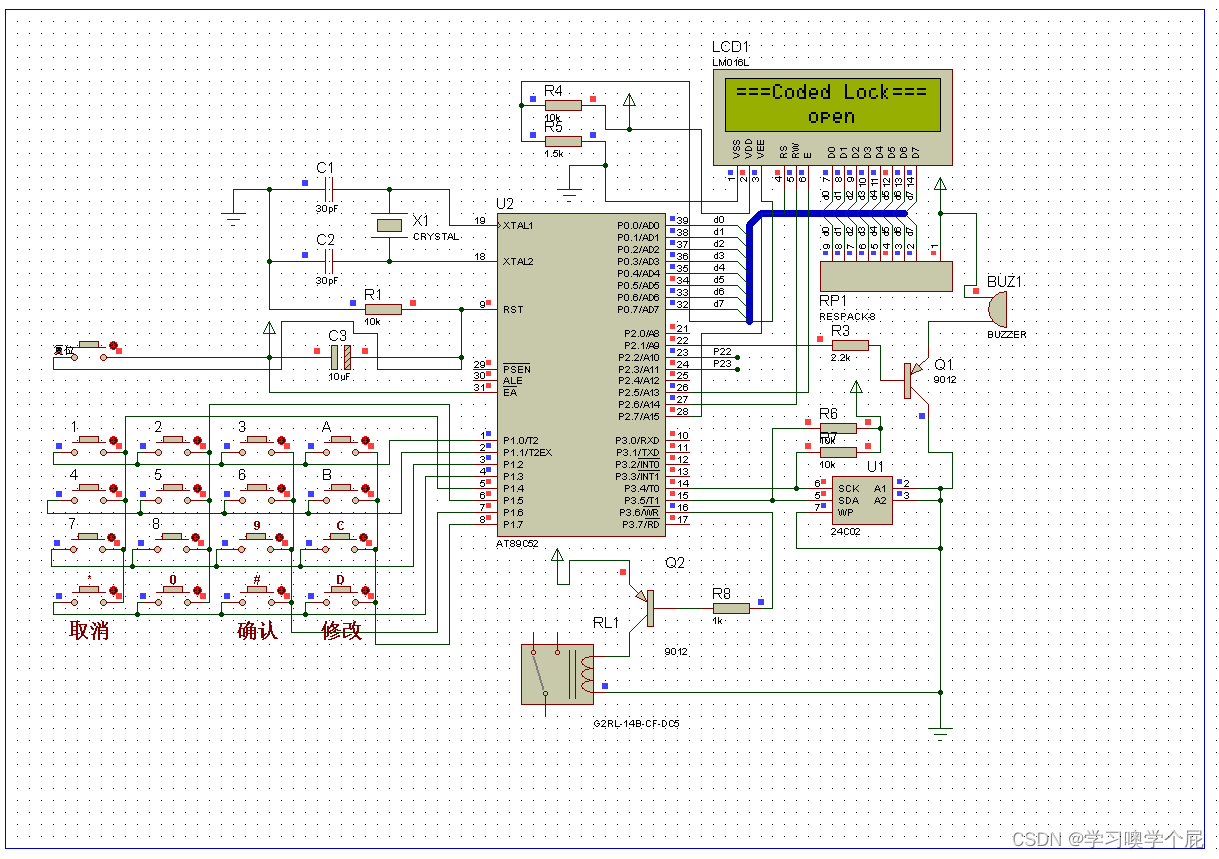

01 仿真图
本设计使用proteus7.8和proteus8.7两个版本设计，向下兼容，无需担心！具体如图！

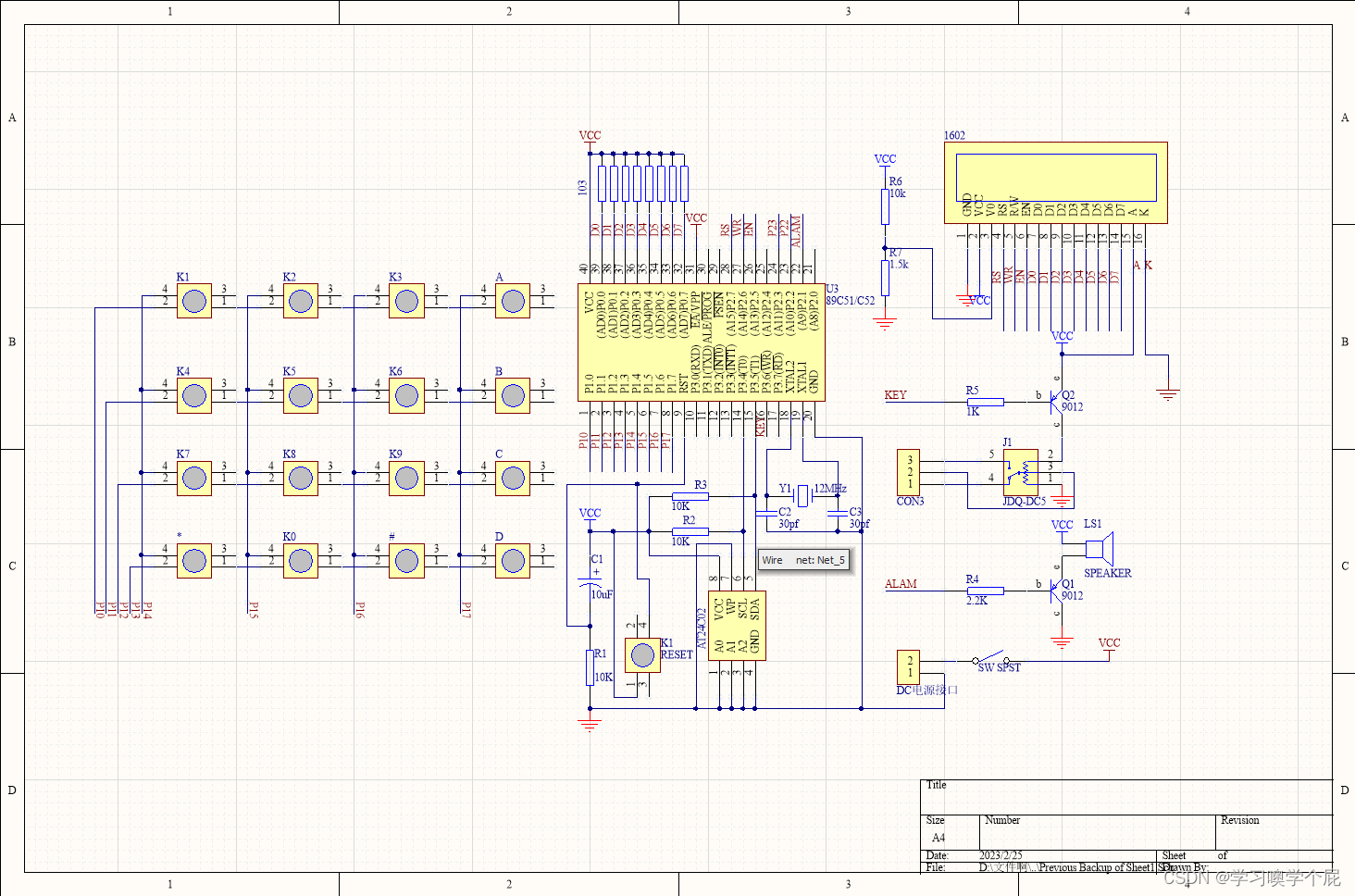

02 原理图
本系统原理图采用Altium Designer19设计，具体如图！
03 程序
本设计使用软件keil4和keil5两个版本编程设计，无需担心！具体如图！

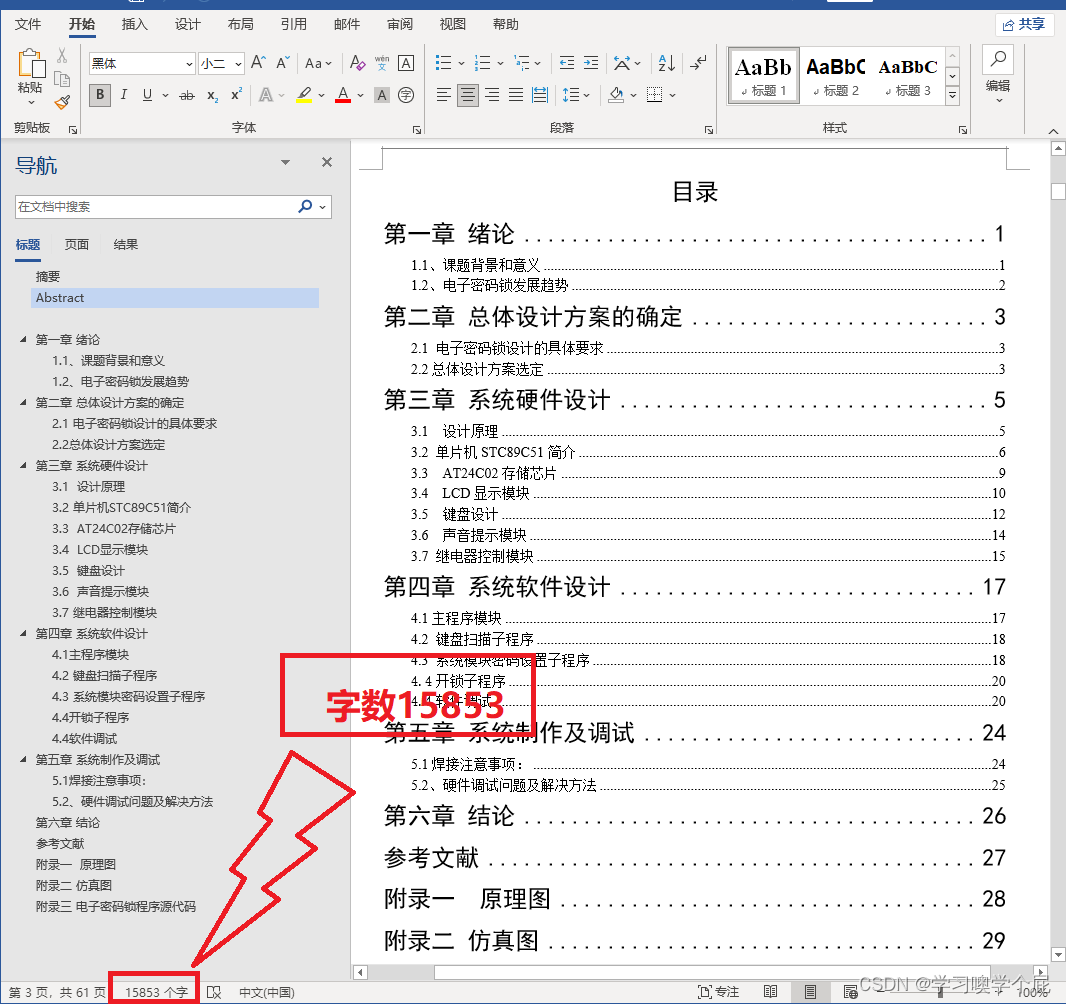

04 设计报告
一万五千字设计报告，具体如下！

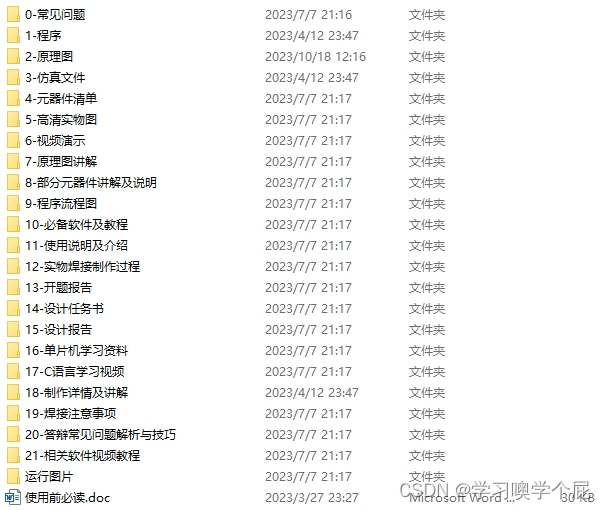

05 资料图
全部资料包括仿真源文件 、程序（含注释）、AD原理图、开题报告、参考论文、流程图、任务书等。具体内容如下，全网最全! ！
