51单片机——LCD1602密码锁

已于 2023-02-18 11:20:48 修改
阅读量1.3k 收藏 24
点赞数 2
文章标签： 51单片机 单片机
于 2023-02-17 23:34:06 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/ssssshhbh/article/details/129094995
版权

目录

一、主要功能

二、程序实现

1、测试文件test.c

2、矩阵键盘MatrixKey.h和MatrixKey.c

3、延时函数Delay.h和Delay.c

4、LCD1602.h和LCD1602.c

三、实现效果

1、密码正确pass

2、密码错误显示error ​

        3、修改过程演示（124改成123）

一、主要功能

        使用LCD1602实现密码输入过程的显示、判断密码是否正确，并把判断结果显示出来。

二、程序实现

1、测试文件test.c

#include <REGX52.H>
#include "Delay.h"
#include "LCD1602.h"
#include "MatrixKey.h"
void main()
{
	unsigned char count=0;
	unsigned char star=5;
	unsigned char keynum=0;
	unsigned int key=0;
	LCD_Init();//LCD1602的初始化
	LCD_ShowString(1,1,"key:");
	LCD_ShowString(1,5,"000");//三位密码key:000
	while(1)
	{
		keynum=Matrixkey();
		if(keynum!=0)//判断按下
		{
			if(keynum<10)//输入数字
			{

				if(key<1000)//限制输入3位
				{
					//第一个数keynum=1 -> key=10  第二个keynum=2 -> key=120....
					key+=keynum;
					key*=10;
					//显示输入数字
					LCD_ShowNum(1,star++,keynum,1);
				}
			}
			if(keynum==10)//撤销键	 124->120
			{
				star--;//前面自加，这里要减1
				LCD_ShowNum(1,star,0,1);//把最后一位初始化为0
				//假如此时输入的是124，那么key=1240，key/100=12，key*10=120
				key/=100;
				key*=10;
			}
			if(keynum==11)//确认键
			{
				if(key/10==123)//密码为123
				{
					LCD_ShowString(2,1,"pass ");//"pass "与"error"等长
				}
				else
				{
					LCD_ShowString(2,1,"error");
				}

			}
		}

	}
}

2、矩阵键盘MatrixKey.h和MatrixKey.c

1.头文件MatrixKey.h

#ifndef __MATRIXKEY_H__
#define	__MATRIXKEY_H__

unsigned char Matrixkey();
#endif

2.实现文件MatrixKey.c

#include <REGX52.H>
#include "Delay.h"
unsigned char Matrixkey()
{
	 unsigned char keynumber=0;
	 P1=0xFF;
	 P1_3=0;
	 if(P1_7==0){Delay(20);while(P1_7==0);Delay(20);keynumber=1;}
	 if(P1_6==0){Delay(20);while(P1_6==0);Delay(20);keynumber=5;}
	 if(P1_5==0){Delay(20);while(P1_5==0);Delay(20);keynumber=9;}
	 if(P1_4==0){Delay(20);while(P1_4==0);Delay(20);keynumber=13;}

	 P1=0xFF;
	 P1_2=0;
	 if(P1_7==0){Delay(20);while(P1_7==0);Delay(20);keynumber=2;}
	 if(P1_6==0){Delay(20);while(P1_6==0);Delay(20);keynumber=6;}
	 if(P1_5==0){Delay(20);while(P1_5==0);Delay(20);keynumber=10;}
	 if(P1_4==0){Delay(20);while(P1_4==0);Delay(20);keynumber=14;}

	 P1=0xFF;
	 P1_1=0;
	 if(P1_7==0){Delay(20);while(P1_7==0);Delay(20);keynumber=3;}
	 if(P1_6==0){Delay(20);while(P1_6==0);Delay(20);keynumber=7;}
	 if(P1_5==0){Delay(20);while(P1_5==0);Delay(20);keynumber=11;}
	 if(P1_4==0){Delay(20);while(P1_4==0);Delay(20);keynumber=15;}

	 P1=0xFF;
	 P1_0=0;
	 if(P1_7==0){Delay(20);while(P1_7==0);Delay(20);keynumber=4;}
	 if(P1_6==0){Delay(20);while(P1_6==0);Delay(20);keynumber=8;}
	 if(P1_5==0){Delay(20);while(P1_5==0);Delay(20);keynumber=12;}
	 if(P1_4==0){Delay(20);while(P1_4==0);Delay(20);keynumber=16;}

	 return keynumber;
}

3、延时函数Delay.h和Delay.c

1.头文件Delay.h

#ifndef __DELAY_H__
#define __DELAY_H__
void Delay(unsigned int Xms);
#endif

2.延时函数Delay.c

void Delay(unsigned int Xms)		//@12.000MHz
{
	unsigned char i, j;
	while(Xms--)
	{
		i = 12;
		j = 169;
		do
		{
			while (--j);
		} while (--i);
	}
}

4、LCD1602.h和LCD1602.c

1.LCD1602.h文件

#ifndef __LCD1602_H__
#define __LCD1602_H__

//用户调用函数：
void LCD_Init();
void LCD_ShowChar(unsigned char Line,unsigned char Column,char Char);
void LCD_ShowString(unsigned char Line,unsigned char Column,char *String);
void LCD_ShowNum(unsigned char Line,unsigned char Column,unsigned int Number,unsigned char Length);
void LCD_ShowSignedNum(unsigned char Line,unsigned char Column,int Number,unsigned char Length);
void LCD_ShowHexNum(unsigned char Line,unsigned char Column,unsigned int Number,unsigned char Length);
void LCD_ShowBinNum(unsigned char Line,unsigned char Column,unsigned int Number,unsigned char Length);

#endif

2.LCD1602.c文件

#include <REGX52.H>

//引脚配置：
sbit LCD_RS=P2^6;
sbit LCD_RW=P2^5;
sbit LCD_EN=P2^7;
#define LCD_DataPort P0

//函数定义：
/**
  * @brief  LCD1602延时函数，12MHz调用可延时1ms
  * @param  无
  * @retval 无
  */
void LCD_Delay()
{
	unsigned char i, j;

	i = 2;
	j = 239;
	do
	{
		while (--j);
	} while (--i);
}

/**
  * @brief  LCD1602写命令
  * @param  Command 要写入的命令
  * @retval 无
  */
void LCD_WriteCommand(unsigned char Command)
{
	LCD_RS=0;
	LCD_RW=0;
	LCD_DataPort=Command;
	LCD_EN=1;
	LCD_Delay();
	LCD_EN=0;
	LCD_Delay();
}

/**
  * @brief  LCD1602写数据
  * @param  Data 要写入的数据
  * @retval 无
  */
void LCD_WriteData(unsigned char Data)
{
	LCD_RS=1;
	LCD_RW=0;
	LCD_DataPort=Data;
	LCD_EN=1;
	LCD_Delay();
	LCD_EN=0;
	LCD_Delay();
}

/**
  * @brief  LCD1602设置光标位置
  * @param  Line 行位置，范围：1~2
  * @param  Column 列位置，范围：1~16
  * @retval 无
  */
void LCD_SetCursor(unsigned char Line,unsigned char Column)
{
	if(Line==1)
	{
		LCD_WriteCommand(0x80|(Column-1));
	}
	else if(Line==2)
	{
		LCD_WriteCommand(0x80|(Column-1+0x40));
	}
}

/**
  * @brief  LCD1602初始化函数
  * @param  无
  * @retval 无
  */
void LCD_Init()
{
	LCD_WriteCommand(0x38);//八位数据接口，两行显示，5*7点阵
	LCD_WriteCommand(0x0c);//显示开，光标关，闪烁关
	LCD_WriteCommand(0x06);//数据读写操作后，光标自动加一，画面不动
	LCD_WriteCommand(0x01);//光标复位，清屏
}

/**
  * @brief  在LCD1602指定位置上显示一个字符
  * @param  Line 行位置，范围：1~2
  * @param  Column 列位置，范围：1~16
  * @param  Char 要显示的字符
  * @retval 无
  */
void LCD_ShowChar(unsigned char Line,unsigned char Column,char Char)
{
	LCD_SetCursor(Line,Column);
	LCD_WriteData(Char);
}

/**
  * @brief  在LCD1602指定位置开始显示所给字符串
  * @param  Line 起始行位置，范围：1~2
  * @param  Column 起始列位置，范围：1~16
  * @param  String 要显示的字符串
  * @retval 无
  */
void LCD_ShowString(unsigned char Line,unsigned char Column,char *String)
{
	unsigned char i;
	LCD_SetCursor(Line,Column);
	for(i=0;String[i]!='\0';i++)
	{
		LCD_WriteData(String[i]);
	}
}

/**
  * @brief  返回值=X的Y次方
  */
int LCD_Pow(int X,int Y)
{
	unsigned char i;
	int Result=1;
	for(i=0;i<Y;i++)
	{
		Result*=X;
	}
	return Result;
}

/**
  * @brief  在LCD1602指定位置开始显示所给数字
  * @param  Line 起始行位置，范围：1~2
  * @param  Column 起始列位置，范围：1~16
  * @param  Number 要显示的数字，范围：0~65535
  * @param  Length 要显示数字的长度，范围：1~5
  * @retval 无
  */
void LCD_ShowNum(unsigned char Line,unsigned char Column,unsigned int Number,unsigned char Length)
{
	unsigned char i;
	LCD_SetCursor(Line,Column);
	for(i=Length;i>0;i--)
	{
		LCD_WriteData(Number/LCD_Pow(10,i-1)%10+'0');
	}
}

/**
  * @brief  在LCD1602指定位置开始以有符号十进制显示所给数字
  * @param  Line 起始行位置，范围：1~2
  * @param  Column 起始列位置，范围：1~16
  * @param  Number 要显示的数字，范围：-32768~32767
  * @param  Length 要显示数字的长度，范围：1~5
  * @retval 无
  */
void LCD_ShowSignedNum(unsigned char Line,unsigned char Column,int Number,unsigned char Length)
{
	unsigned char i;
	unsigned int Number1;
	LCD_SetCursor(Line,Column);
	if(Number>=0)
	{
		LCD_WriteData('+');
		Number1=Number;
	}
	else
	{
		LCD_WriteData('-');
		Number1=-Number;
	}
	for(i=Length;i>0;i--)
	{
		LCD_WriteData(Number1/LCD_Pow(10,i-1)%10+'0');
	}
}

/**
  * @brief  在LCD1602指定位置开始以十六进制显示所给数字
  * @param  Line 起始行位置，范围：1~2
  * @param  Column 起始列位置，范围：1~16
  * @param  Number 要显示的数字，范围：0~0xFFFF
  * @param  Length 要显示数字的长度，范围：1~4
  * @retval 无
  */
void LCD_ShowHexNum(unsigned char Line,unsigned char Column,unsigned int Number,unsigned char Length)
{
	unsigned char i,SingleNumber;
	LCD_SetCursor(Line,Column);
	for(i=Length;i>0;i--)
	{
		SingleNumber=Number/LCD_Pow(16,i-1)%16;
		if(SingleNumber<10)
		{
			LCD_WriteData(SingleNumber+'0');
		}
		else
		{
			LCD_WriteData(SingleNumber-10+'A');
		}
	}
}

/**
  * @brief  在LCD1602指定位置开始以二进制显示所给数字
  * @param  Line 起始行位置，范围：1~2
  * @param  Column 起始列位置，范围：1~16
  * @param  Number 要显示的数字，范围：0~1111 1111 1111 1111
  * @param  Length 要显示数字的长度，范围：1~16
  * @retval 无
  */
void LCD_ShowBinNum(unsigned char Line,unsigned char Column,unsigned int Number,unsigned char Length)
{
	unsigned char i;
	LCD_SetCursor(Line,Column);
	for(i=Length;i>0;i--)
	{
		LCD_WriteData(Number/LCD_Pow(2,i-1)%2+'0');
	}
}

三、实现效果

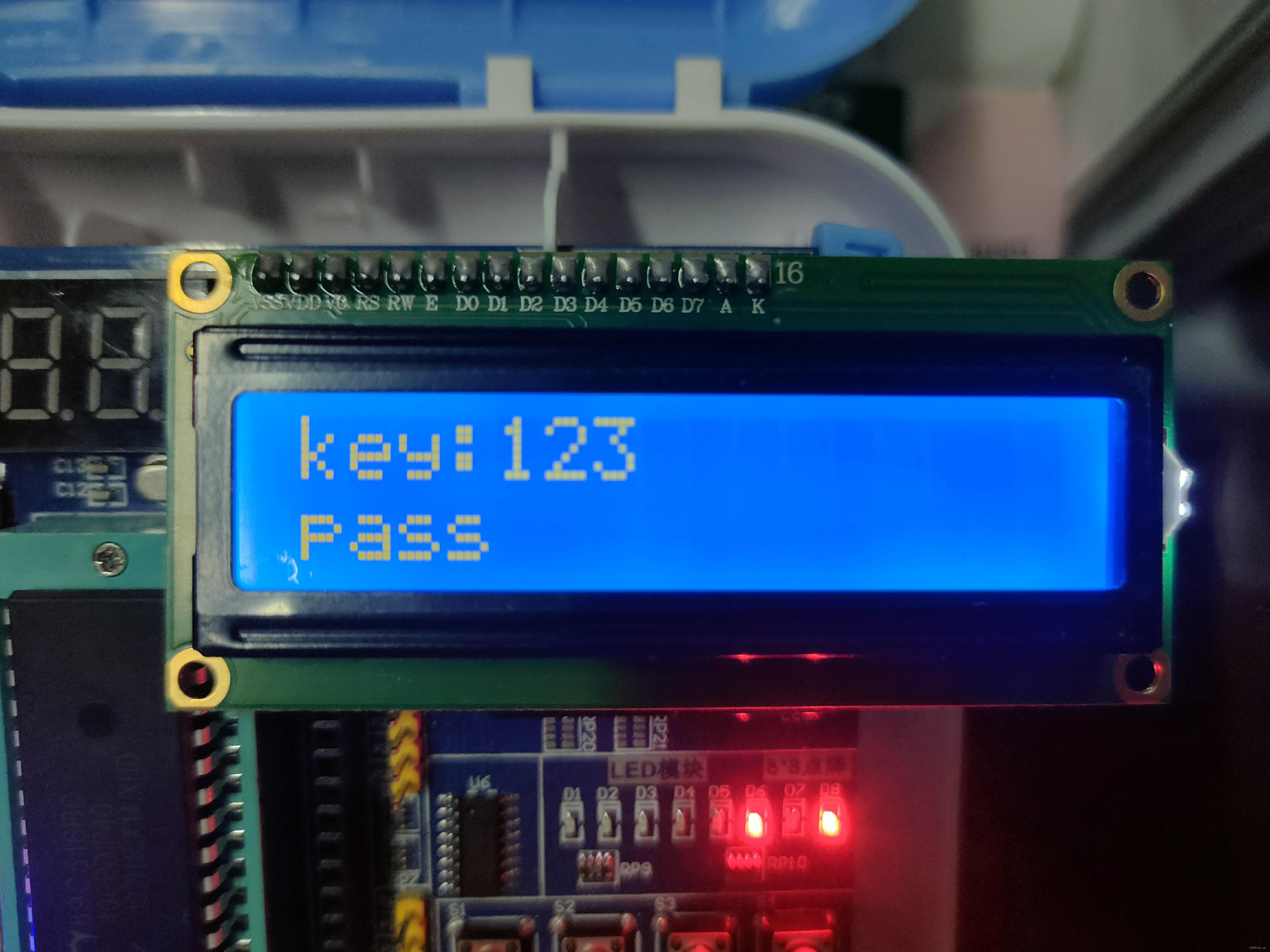

1、密码正确pass

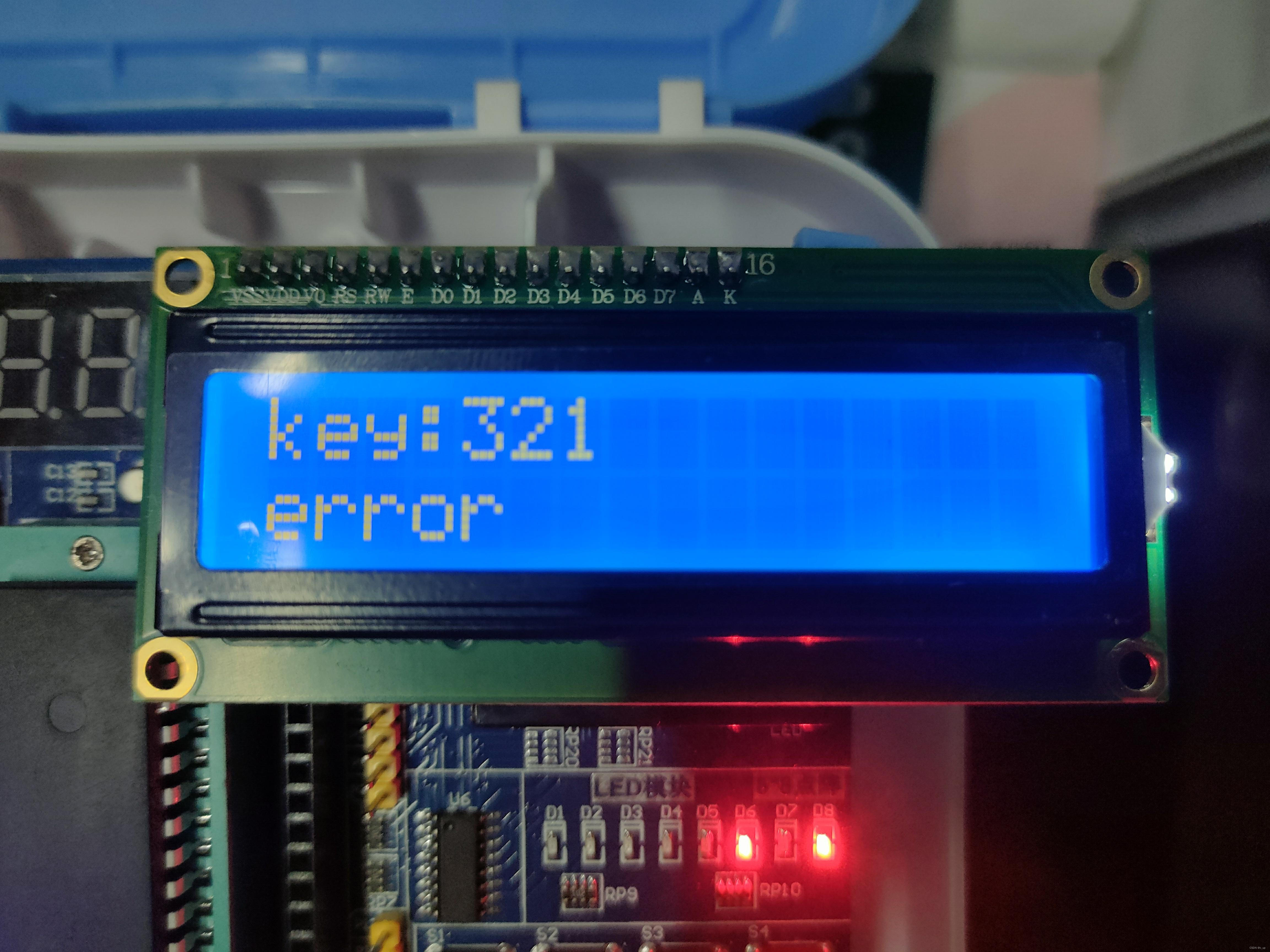

2、密码错误显示error

 3、修改过程演示（124改成123）
