BUCK电路_双MOS管

海上的船

已于 2025-02-19 12:56:05 修改

阅读量567

点赞数 8

分类专栏：电源文章标签：硬件工程嵌入式硬件

于 2025-02-18 20:14:28 首次发布

本文链接：https://blog.csdn.net/2301_80545197/article/details/145712113

版权

总概

免责声明

很多东西我也不太懂，所以讲的有些地方可能会有错误，要是坑了各位就不好意思了哈
如有错误欢迎指出，不胜感激

文章说明

这篇文章只设计硬件，不包含代码的内容
关于电源的PID控制文章链接：电源_PID控制

电路设计

对buck电路的基本原理我们就不过多阐述了，不知道的朋友可以去百度一下

这里我们将从最基本的buck电路逐渐到我们要实现的buck

buck进阶

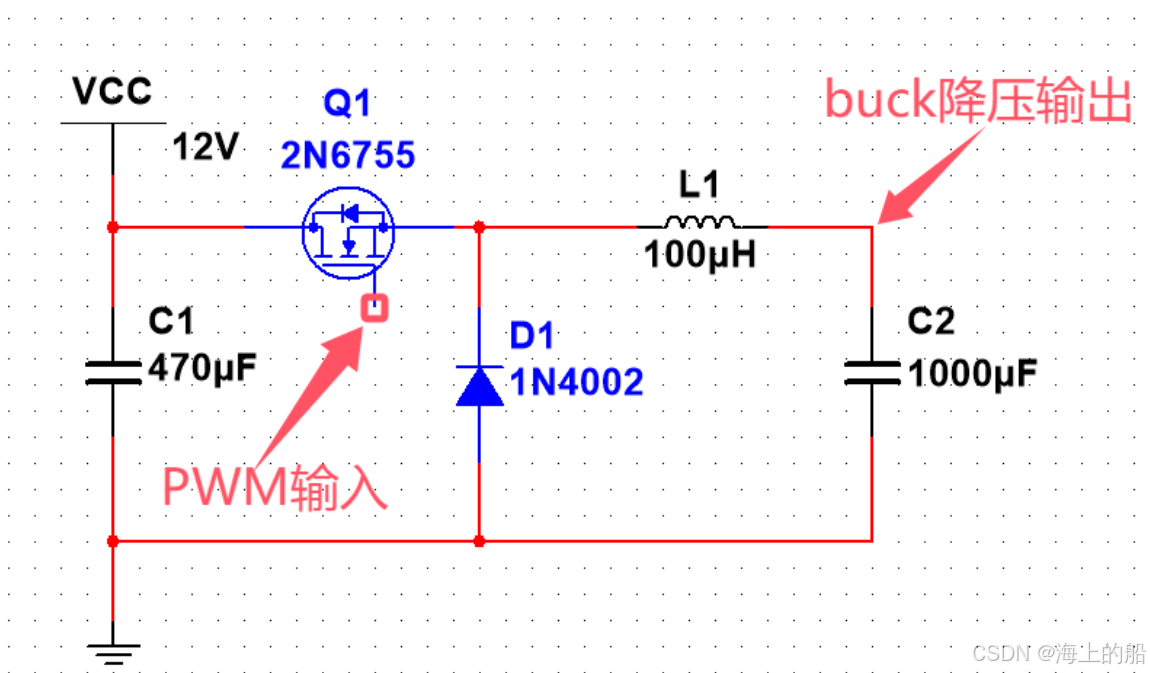

这是一个基础的buck电路，如何驱动mos上管的问题我们就先不讨论。

这里会有一个问题，就是当我们的工作电流增大时，由于二极管会有导通管压降，

我们假设为导通压降为0.3v，工作电流为3A时，输入电压为12V，输出电压为5V，

而mos管我们假设没有压降，那么就会出现
