声音开发知识总结

前言

传声器，也叫麦克风，俗称名话筒、港粤地区叫咪、麦，是一个重要的声电转换器件。

传声器技术，是电声技术中的重要分支。随着语音控制、语音识别、有源降噪、声音探测技术的快速发展，传声器技术的重要性已经显现出来。

传声器已经具有近200年的历史，随着科学技术尤其是数字技术、人工智能技术的发展，传声器技术也获得了质的飞跃和提升。

本书不是一本学术意义上的技术书，而更接近一部实用的工具书，本书以浅显易懂的问答形式，既讲解传声器的基础理论、也介绍传声器领域的新技术、新工艺、新材料、新应用。

更为难得的是，在本书中笔者无保留的介绍了几十年传声器技术方面的实践经验积累，具有较高的学习、参考、实用价值。

目录

一、基础篇

1、传声器概述

2、相关声学的基本概念

3、相关电声参数

二、产品篇

1、碳精传声器

2、电磁式传声

3、压电传声器

4、带式传声器

5、动圈传声器

6、电容传声器

7、数字传声器

8、硅晶传声器

9、无线传声器

10、特种传声器

三、驻极体传声器专题篇

1、驻极体材料

2、驻极体传声器工作原理

3、驻极体传声器产品结构

4、驻极体传声器产品种类

5、驻极体传声器参数指标

6、驻极体传声器应用

7、驻极体传声器答疑

8、与客户的技术沟通

四、设备仪器篇

1、极化仪器

2、测试仪器

3、降灵机

4、消音室

五、资料篇

1、数据资料

2、专题文章

3、友情广告

一、基础篇

1、传声器概述

2、相关声学的基本概念

3、相关电声参数

1、传声器概述

1.1问：传声器的历史是怎样的？

传声器，俗称叫做话筒。

相传古代战争中，在地上和地下之间，城内和城外之间，进行语音通讯的时候，采用一根连通地上和地下，城内和城外通透的竹筒来进行通话，话筒因此而得名。

在电影地道战中我们也看到八路军的地道，地上和地下之间，也是通过一根根的筒子，进行语言沟通和指令发布的。“话筒”故此而得名，而传声器，这是话筒的一个技术名称，本书当中，都将用传声器这个名词。

1.2问：玩具传声器的原理是怎样的？

一条丝线，两个纸杯串联起来，就构成一个简单的振动传声器，它的基本原理是：人的声音传给纸杯，纸杯发生振动并且把震动传给丝线，丝线振动又传给了对方另外一个纸杯，导致另外一个纸杯产生同步振动，于是就发出了声音，就完成了传声通话的传声器功能。

理解这个玩具传声器的原理，对于我们理解传声器产品知识，还是很有帮助的，例如，它说明了一个最基本的原理，那就是：声波的传输是靠介质振动来传递的。并且揭示了包括，板振动、弦振动、空气振动等声学的基本原理。

1.3问：第一个实用的传声器是谁发明的？

1876年,埃米尔·贝利纳(Emil Berliner）发明了碳精电极传声器，这是一个在声波的作用下，电阻发生变化进而转换成电信号的传声器，我们称为电阻传声器，通常叫碳精话筒。

1.4问：传声器的发展史技术演变是怎样的？

20世纪后,传感器技术发展得更加完善，碳精电阻传声器被电感（动圈、铝带）与静电式（电容）换能元器件的传声器取代。电感原理又衍生出两大类传声器——动圈式和铝带式传声器。

电容传声器，又延伸出了普通电容传声器和驻极体电容传声器两类。

科技的发展总是带动产品的推陈出新，随着半导体科技以及数字化技术的发展，硅传声器和硅数字传声器横空出世，该产品以一致性好物理性能稳定优势，迅速占据了传声器市场的半壁江山，有着广阔的发展前景。

 1.5问：传声器、传声器、话筒、唛、传声器有何不同？

传声器英文是microphone，根据读音，传声器是音译过来的，传声器则是意  译；简称MIC。话筒传声器则是汉语的叫法，话筒则是民间习惯的叫法。唛，最早起源于香港、广东一代的发音叫法；传声器则是唛的一种演变叫法，但多指的是的传声器的核心部件部分，既声电转换的音头那一部分，而不是指的整个的传声器。现在各种规格尺寸的驻极体传声器组件都叫传声器。

1.6问：传声器的基本原理是什么？

无论什么样的传声器，基本原理是声音转换成电信号，简称叫做：声电转换。所以不论是哪种款式，哪种结构的传声器，它的基本原理就是声电转换。

动圈式话筒是依据电磁感应转换的原理制成的，就是：接受声波的膜片发生受迫振动，带动处于恒定磁场内的线圈，运动的线圈切割磁力线，从而产生—交变的感应电动势，形成变化着的电信号，完成了声电转换的功能。

电容话筒是依据接收声波的膜片构成电容，受迫振动后，其电容量发生变化从而产生—交变信号电压，完成了声电转换的功能。

2、传声器相关声学概念

2.1问：什么是声压？

介质压强的变化量，称为声压。声压就是大气压受到声波扰动后产生的变化，即为大气压强的余压，它相当于在大气压强上的叠加一个声波扰动引起的压强变化。由于声压的测量比较容易实现，通过声压的测量也可以间接求得质点速度等其它物理量，所以声学中常用这个物理量来描述声波。

声压的单位是帕斯卡（pa），其计算公式为：声压（p）的平方=声强（I）×介质密度（ρ）×声速（C）其中，声强单位是：W/m2 密度单位：kg/m3 声速：m/s

2.2问：什么是声压级？

表示声压大小的指标称为声压级（sound pressure level），用某声音的声压（p）与基本声压值（p0）之比的常用对数的20倍来表示，即20lgP/P0，单位为dB，根据GB/T 10069.1-2006 声压级的定义：被测声源辐射声压平方的时间均值与基准声压平方之比取以10为底的对数再乘以20.

2.3问：什么是自由场？

自由场是指声波在无限大空间里传播时，不存在任何反射体和反射面。
    自然界中的自由场空间是将声源吊在空中，远离任何反射物，声波可自由地向360°全方位角传播。半自由场空间是指自由空间中有一全反射面，声波只能在180°半球方位自由传播。常见的半自由场空间如水泥地面的大型露天停车场、室外篮球场、停机坪…等。我们在测试传声器当中采用的消音室，就是模拟的一个自由场.。

2.4问：什么是声源强度？

简单声源发出正弦波时的最大体积速度，叫做声源强度，简单声源是尺度，甚小于波长的声源。

2.5问：什么是传声损失？

在一个传声系统中，声音从一点传到另一点时，声压级的降低叫做传声损失。

2.6 问：什么叫声场？什么是直达波？

介质中有声波存在的区域叫做声场。

声源没有经过反射、绕射、从一点直接到达另一点的声波。

2.7问：什么叫吸收、反射、透射、衍射？

吸收是：当声波通过或投射到介质表面上后声能减少的过程。

声音反射是声音在传播过程中遇到介质后改变方向反向传播的现象，可类比光的反射原理。

透射是声波遇到介质后通过介质继续传播，但强度上会有一定衰减。

声波遇到障碍物后会绕过障碍物继续传播，此时与障碍物的尺寸有关，障碍物越小，衍射现象越明显。

2.8问：什么是声电反馈？

声反馈是传声器应用当中经常遇到的问题，所以在这里具体介绍一下。

声反馈通常是扩音器扬声器系统发出的声音能量的一部分再次通过声传播的方式传到话筒再次放大，再次周而复始进而引起的啸叫现象，在没有出现啸叫的临界状态，会出现振铃声，此时一般也认为存在声电反馈现象，将音量衰减6dB后，定义为无声反馈现象发生。简单的说，声电反馈就是指由扬声器系统发出的声音又返回到传声器的现象，从扬声器系统发出的声音可能通过不同的途径返回到传声器。由于声电反馈的存在，使最终的声场频响特性不好，会产生梳状滤波器效应；当这种反馈满足振荡条件时将产生啸叫现象，并且可以在很多个频率点产生啸叫。在后面的传声器应用章节当中，我们会介绍怎样克服声反馈。

2.9问：什么是声介质？

能够传递声音波动能量的物质称为声波的介质。声音的传播需要物质，物理学中把这样的物质叫做介质，这个介质可以是空气，水，固体.当然在真空中，声音不能传播。声音在不同的介质中传播的速度也是不同的。声音的传播速度跟介质的反抗平衡力有关，反抗平衡力就是当物质的某个分子偏离其平衡位置时，其周围的分子就要把它挤回到平衡位置上，而反抗平衡力越大，声音就传播的越快。水的反抗平衡力要比空气的大，而铁的反抗平衡力又比水的大。

3.0问：在不同的介质中声音的速度是怎样的？

真空 0m/s（也就是不能传播）
空气（15℃） 340m/s
空气（25℃） 346m/s
软木 500m/s
煤油（25℃） 1324m/s
蒸馏水（25℃） 1497m/s
海水（25℃） 1531m/s
铜（棒） 3750m/s
大理石 3810m/s
铝（棒） 5000m/s
铁（棒) 5200m/s
温度不同 速度也不一样 温度越高 速度越快 大约在340米每秒

3、传声器相关电声参数

3.1问：传声器的常用参数指标有哪些？

各种各样的传声器，它们结构原理有所不同，但是衡量这些传声器的指标是基本相同，下面我们就介绍一下，传声器的主要和常用的指标.

1. 灵敏度
2. 频率响应和频率范围
3. 指向性
4. 输出阻抗
5. 失真度
6. 动态范围
7. 信噪比
8. 最大声级
9. 相位
10. 瞬态响应

1）灵敏度

3.2问：什么是灵敏度？

灵敏度是表示传声器声电转换效率的重要指标。它表示在自由声场中，传声器频率为1KHz恒定声压下与声源正向（即声入射角为零）时所测得的开路输出电压。单位为毫伏/帕。1Pa＝10bar1ubar大致相当于人正常说话音量，在1m远处测得的声压。

3.3问：灵敏度有没有更通俗的解释？

同一个概念，可以有多种解释，但是它们的本质是一样的，只是解释的方法解释的角度不同，我们看另一份资料的解释是这样的：

灵敏度是指话筒声电转换过程中，把不同强度的声压转换成信号电压的能力。灵敏度以膜片受一单位声压作用时，其输出端开路时输出电压的多少来表示。即在话筒的音膜上送入1μb的声压变化，在话筒的输出端上能产生多少mV的输出电压。

3.4问：传声器的灵敏度单位是什么？

传声器的灵敏度通常用分贝（db）表示。当然也可以用信号电压mv来表示，dB和mv之间有对应关系，例如：-60dB等于8mv，具体请参见本书最后的资料附录《dB/mv对照表》，

3.5问： 传声器的灵敏度为什么都是负值？

在相关的电声测试标准中，规定:

1v/pa=0dB

而传声器的实际灵敏度都比1v/pa小得多，所以灵敏度的数值都是负值，例如-60dB，它的实际输出只有8mv，远远不够测试标准当中的1v（1000mv），所以只能是负的数值。

3.6问：在所有类型的传声器当中，灵敏度是如何分布的？

电容传声器的灵敏度是最高的，因为本身带有放大器，灵敏度的高低取决于放大器增益的高低，它的灵敏度可以做得非常高，例如，在驻极体传声器当中，就有高灵敏度和超高灵敏度，其实它们的区别就在于，驻极体传声器内置的放大器的增益的高低。

动圈传声器，因为它本身没有放大器，灵敏度要低很多。

早年的炭精传声器，它的灵敏度也非常高，但是由于频响，音质很差，已经淘汰，在此我们不作详细讨论。

3.7问：传声器的灵敏度高好还是低好？

传声器灵敏度高是件好事，它可以向应用电路提供较高输入电平，可以提高信噪比，但太高其输出信号电压也高，容易产生过激失真。所以在实际应用当中，我们认为灵敏度的高低，要与电路匹配，合适的才是最好的。

3.8问：卡拉ok传声器的灵敏度高还是低？

用于卡拉OK演唱传声器，传声器与嘴巴的距离很近，所以对灵敏度的要求并不高，多用动圈式的，所以它的灵敏度相对比较低，但是低有低的好处，它可以避免消啸叫。如果用于乐队录音或舞台剧演出，则对灵敏度的要求就比较高。

3.9问：传声器的灵敏度通常是多高？

灵敏度1V／Pa相当于0dB，由于传声器灵敏度为mV级，所以其灵敏度级的dB值为负值。

一般动圈式传声器的灵敏度约为0.7～2mV／Pa

带式传声器的灵敏度约为0.5～2mV／Pa

电容式传声器的灵敏度＞5mV／Pa

驻极体电容传声器的灵敏度约为30mV／Pa。当然现在驻极体传声器用的超高灵敏度的场效应管，内置多级放大器，用这种场效应管组装的，驻极体电容，传声器的灵敏度可以做得非常高。

4.0问：电容式传声器的灵敏度通常是多高？

电容式传声器由于有内装前置放大级，所以灵敏度要高很多，多数在-40至-60dB之间。 随着一些高增益爱心片，出现，电容式传声器的灵敏度，做得更高，已知的现在可以做到-18dB，这个灵敏度已经非常高了。

4.1问：为什么传声器的灵敏度有两种计量方式？

这两种灵敏度的计量方式，只是在测试的时候，采用的声压标准不同，一个是Pa，一个是ubar  1Pa＝10bar 1ubar

例如同样一只传声器：

在1v/pa的条件下测试等于-40dB

在1v/ubar的条件下测试则等于-60dB

在上述两个不同声压测试出来的结果，看上去两种计量方式之间相差20个dB，但是它们的灵敏度实质是一样的。

4.2问：传声器有灵敏度db和毫伏换算表吗？

参见下表列出了常用灵敏度和毫伏之间的对应数值表。

2）频率响应和频率范围

4.3问：什么是传声器的频率响应？

频率响应的定义是：频率响应是传声器输出电平与频率的关系，是指传声器在一恒定声压作用下，传声器的输出电平随不同频率的电压变化。

传声器在恒定声压和规定入射角声波作用下，各频率声波信号的开路输出电压与规定频率传声器开路输出电压之比，称为传声器的频率响应。

它是反映传声器，声电转换过程中对频率失真的一个重要指标。频率响应是传声器接受到不同频率声音时，输出信号会随著频率的变化而发生放大或衰减的指，。

4.4问：传声器的频率响应用什么单位表征？

通常用分贝（dB）表示。由于传声器的输出电压很低，所以dB是负的值。

4.5问：传声器的频率响应，允许的公差范围是多少？

最理想的频率响应曲线为一条水平线，称为理想特性曲线，代表输出信号能真实呈现原始声音的特性，但这种理想情况不容易实现。

一般专业用传声器频响曲线容差范+-2dB。

4.6问：怎样看传声器的频响曲线？

4.7问： 传声器什么样的频响曲线是好的？

传声器使用场合不同，要求频响范围和不均匀度范围也不同，不能简单的说什么样的频响曲线是好的。

因为不同的电路，不同的应用场景，对传声器的频响曲线要求有着很大的不同，例如对音乐传输的传声器，就要求要在很宽的频率范围内有更好的频率响应，而对于通讯和人声语言的传声器，则要求只要对语言段有着良好的凭祥反应就够了，并不苛求更宽的频率范围内有更好的频率响应曲线。

但是不管什么样的频响曲线，有一个指标是统一的，那就是曲线的平滑度，当看到一个传声器的频响曲线，有很多的突起，很多的凹陷，大起大落，这种传声器的频响曲线就不良。

一个好的传声器的频响曲线，不管它范围有多宽，但是在它有效的频率范围内的变化，应该是平滑的，而不是突起突落。良好的频率响应在各个不同频率上其VOUT都应在±2dB以内

4.8问：动圈式和电容传声器哪个频响曲线会更好一些呢？

电容式传声器的频率响应曲线会比动圈式的来得平坦，还原更为真实。常见的传声器频率响应曲线大多为高低频衰减，而中高频略为放大；低频衰减可以减少录音环境周遭低频噪音的干扰。

动圈传声器，往往不取平坦频响曲线，而在高频段（3～5KHz）稍有提升，这样可增加拾音明亮度和清晰度。。

4.9问：传声器，在近距离讲的时候频率会发生什么变化？

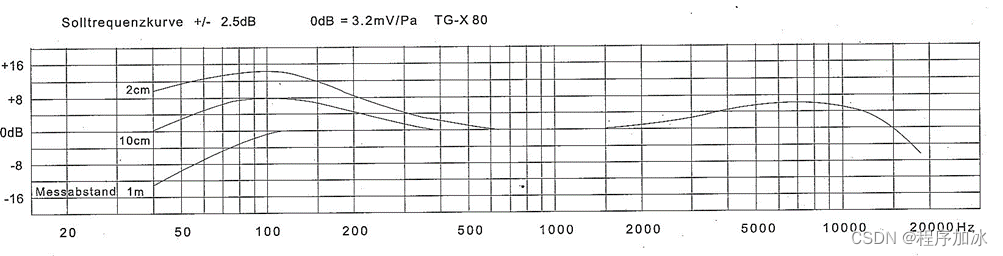

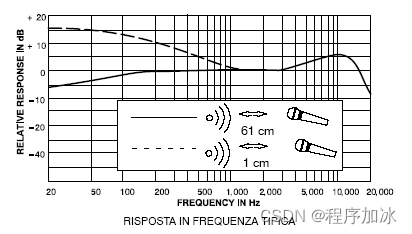

传声器在近距离的时候低频会有明显的上升，参见下图，

问：传声器的频率响应与哪些因素有关？

传声器的频率响应特性与以下因素有关：

1、膜片：膜片越薄、面积越大低频响应平特性越好。高频声音声波振动速度快，若膜片振动同步性不好，就会使高频输出小，弱于其他频段，这样就会产生高频不良的失真。若在低频时也可能因为声波振动的速度慢，膜片不易被振动而难于同步，不能产生有效的输出，造成低频响应不好，甚至于出现失真现象 。

2、整体的声结构，就传统的传声器设计来说，无论是动圈还是电容式的传声器，后腔越大低频特性越好。在后面，我们会对具体的产品，就这个问题做一些具体的讲解。

问：传声器的频率范围是个什么概念？

频率范围是指传声器正常工作的频带宽度，通常以带宽的下限和上限频率来表示。一只好的传声器应具有较宽的频率范围，最好包含人耳朵可听的音频整个范围，有时为了增加拾音的明亮度和清晰度，还可在某一频率范围内，使其输出有所增强。频率范围可通过频响曲线来反映，电容传声器的频响特性较动圈式要宽阔且平直。

3）指向性

问：传声器的指向性是什么指标？

传声器的指向特性，又称传声器的方向性，是表征传声器对不同入射方向的声信号检拾所呈现的灵敏度，是传声器十分重要的电声指标。

传声器的指向性，常用指向图来表示。用不同指向特性的传声器，拾音时，对直达声／混响声的比例有很大影响。我们可以根据声源选择合适指向性的传声器。

问：常见的传声器 指向性有几种？请分别介绍一下。

常见指向性有全向型（无指向）、心形、超心型、锐心型、8字型（双向）以及混合型等6种。

问：什么是全指向性传声器？

 全指向型传声器的振膜是裸露在声场中的，振膜背面是密封的，背面声波无法入射。所以，这种传声器具有无方向指向特性，或者说它具有球形指向特性，如下图所示。

此特性对所有360o方向声波入射有同等灵敏度。要拾取环境声时，通常都会使用全指向性的传声器，这样拾取到的声音会有强烈的空间感。全指向传声器，又叫压强传声器。

问：什么是双指向传声器？

双指向传声器又叫8字形传声器。在结构上，它的振膜后面不密闭，因此振膜的振动取决于前面和后面的瞬时声压差，即对声压梯度产生响应。很显然，从前面0°和后面180°入射的声波，都可以产生很大的声压梯度，所以接收能力最强，具有较高的灵敏度。从侧面90°和270°入射的声波，到达振膜前后两面的强度相等，因而声压梯度为零，传声器没有输出，灵敏度为零。因此，压差式传声器具有8字形(或双向)指向特性，如下图所示。

问：什么是心型指向传声器？

将一个无方向图形与一个8字形图形叠加起来，就能得到一个心形图形，如图2―5所示。这是因为在0°方向上，无方向图形与8字形图形相叠加，得到了两倍的灵敏度；在180°方向上两者大小相等，方向相反，结果相互抵消；在90°和270°方向上，因8字形图形灵敏度为零，因而，叠加的结果是保持无方向图形的灵敏度，它是0°入射灵敏度的一半。

此特性对正面180o方向声波入射有效，背面声音被抑制。如要拾取正前方的声源，抑制背面的噪声，心形指向性的传声器较为理想的选择。

心形指向特性是一种单方向指向特性，介于无方向和8字形指向特性之间，适合于手持式人声演唱和乐器演奏用传声器。

问：什么是锐心型、超心型传声器？

我们可以以无方向、8字形和心形指向特性为基本图形，通过适当的组合，就可以得到许多个合成指向图形了。下图给出了5种主要的合成指向特性图形，可供选择传声器时参考.

超心型，此特性正背面90°入射角同等效果。一般用于立体声拾音等。

问：传声器指向特性会随着频率变化吗？

实践证明，各种传声器的指向特性都会随频率而变化。当频率升高到3~4kHz以上时，指向特性有变尖锐的趋势。

问：怎样保证单指向传声器前后方向上全频率段灵敏度的比值是一致的呢？

传声器前后方向上灵敏度的比值，对优质传声器来说，在声频的全频带内应保持基本相同。但这只是一个理论的描述，实际上，单一的传声器，很难做得到，必须要通过不同的传声器组合，来达到更高级的指向性要求。

问：传声器的指向性可以切换吗？

档次高一点的传声器成品，都具有传指向性切换的功能，有三指向性可以切换，例如maono品牌直播传声器有5种指向性切换，以适应不同的需求。

4）传声器阻抗

问：什么是传声器的输出阻抗？

传声器的输出阻抗，是指传声器交流内阻，用频率1KHz，声压为1Pa时测得。一般而言，低于600欧姆为低阻抗；介于600至10,00欧姆为中阻抗；高于10,00欧姆为高阻抗。高阻抗传声器灵敏度有所提高，但容易感应交流声等外来干扰，电缆不宜长。舞台演出等专业用基本上都采用低阻抗不易引起干扰，电缆也可较长。

问：传声器的输出阻抗这个指标常用吗？重要吗？

根据最大功率传输定理，使用传声器的整机的负载阻抗和传声器本身的阻抗批配时，负载的功率将达到最大值。不过在大部份阻抗不批配的情况下，传声器依然能正常使用，也因此造成这项规格并未受到太大的重视。但是有的整机对传声器的阻抗要求还是蛮挑剔的，也就是说，传声器的输出阻抗，必须符合它的整机的输入阻抗，否则传声器就没法正常使用，所以说传声器的输出阻抗，并非是一个可有可无的指标在有些情况下，有的整机还是非常重要的一个指标      。

问：怎样测试传声器的输出阻抗？

通常要用专业的测试仪器，不过在业余条件下，我们也可以简单的测试和判断，某一个传声器的输出阻抗大概的数值和范围。

5）传声器失真度

问：什么是传声器的谐波失真？

声频信号作用在传声器振膜上，在输出端产生输入声频信号以外的谐波成分，称为谐波失真，一般要求谐波失真不能超过0.5% 。

问：传声器的失真是怎样测试的？

传声器的失真指标通常是通过，电声测试系统或者电声测试仪来测试的。

问：为什么传声器的规格书当中很少有标定失真度的？

在实际测试中，我们发现，许多测试系统对传声器失真指标测试识别，是实测频响曲线与标准的频响曲线比对以后做出来的。可是问题是，许多传声器的频响曲线，并不是按照标准的曲线来设计的而是根据客户的实际需要来设计的，这种根据客户实际需要设计的曲线，如果用标准曲线衡量，测试系统会做出错误的失真的判断。

6）传声器动态范围

问：什么是传声器的动态范围？

传声器动态范围是指在规定的谐波失真条件下（一般规定0.5％），其所承受的最大声压级与绝对安静条件下传声器的等效噪声级之差。

上限决定失真，下限决定噪声，一般在120-126dB。

传声器的使用要求声源的声压不宜过强，不要超出他规定的动态范围，否则就会引起失真。

问：电容传声器的动态范围，有哪些因素有关？

电容传声器，包括驻极体电容传声器，它的动态范围除电容传声器本身的指标有关以外，还与应用电路当中的那个供电电阻R1的大小有关，这个电阻越大动态范围越小，但是灵敏度会越高；这个电阻越小，灵敏度越低，但是动态范围会增大。所以，电容传声器在应用的时候，灵敏度和动态范围要兼顾，而调整就在于应用电路的这个电阻，见下图，

7）传声器信噪比

 问：什么是传声器的信噪比？

传声器的信噪比，是指在规定输入电压下的输出信号电压与输入电压切断时输出所残留之杂音电压之比，也可看成是最大不失真声音信号强度与同时发出的噪音强度之间的比率，通常以S/N表示，一般用分贝（dB）为单位。信噪比越高越好，信噪比越大，则表示混在信号里的杂波越少，还原质量就越高。

信号噪声比(S/N)

    例如，动圈传声器的灵敏度为0.1mV/μbar，当在1m距离讲话时，到达振膜的声压约为1μbar，此时，传声器输出电信号为0.1mV。而传声器的内在噪声电压约为0.5μV，则信噪比为

一般优质电容式传声器的S/N值为55~60dB。

 问：什么是等效噪声级？

声波作用在传声器上，它所产生输出电压的有效值和该传声器输出端的固有噪声电压相等时，则该声波的声压级就等于传声器的等效噪声级。通常以dB表示

其中：E为灵敏度，单位为mV/Pa，En是传声器固有噪声电压，单位为mV

8）传声器最大输入声压级

 问：什么是传声器的最大输入声压级？

最大输入声压级是传声器所能承受的达到0.5总谐波失真的最大声压级的度量，一般用分贝（dB）表示。

无论什么型号的传声器，其声一电变换非线性畸变都会随声音声压级的增加而加大，所以，每种传声器都有一个“最高适用声压级”的限度。当传声器所处的声压级超过这个限度时，传声器输出的电信号的非线性畸变会超过它能允许的程度，后面的电声设备就无法加以校正了。所以，使用的传声器必须要满足其在拾音点的声压级的要求，给这个传声器施加的声压级，不要超过规定的最大声压级。

 问：专业传声器的最大输入声压级，一般是多少？

专业传声器的最大输入声压级一般定得较高，只要它和声源间的距离得当，就不会产生可闻的失真。 前面说过，通常以传声器产生0.5%谐波畸变时的声压级作为最大容许声压级，高质量传声器的最大容许声压级已达135dBSPL。

9）传声器的相位特性

问：什么是传声器的相位特性？

传声器的相位特性是指作用在传声器面上的声压的相位与传声器输出端的电压之间的相位之间的关系，这两相位差的变化是频率的函数。

传声器的相位特性主要是由膜片，声结构以及电路部分可能存在的延时导致的。

 问：传声器的相位特性指标有何意义？

我们举例舞台演出，在演出舞台上有多种各种各样的传声器，频响范围不同，因为相位如果不一致，意味着，输出的信号会相互抵消，就会破坏现场录音传音采集的效果，现在的语音识别电路，多个传声器组成的矩阵，也要求相位必须要一致，相位不一致，会影响语音识别的精度，所以，传声器相位这个指标的重要性凸显出来了。

 问：如何测试传声器的相位？

10）传声器的失真和瞬态响应

问：什么是传声器的瞬态响应？

   传声器的瞬态响应就是传声器对脉冲型声波的跟踪能力。瞬态响应好的传声器对声源的细节信号和突变信号能够准确高保真的传输转换，从而获得高保真的音质。

由于方波信号是一种典型的瞬态信号，所以常常用一个矩形波信号来激励传声器，然后用示波器来观测传声器输出信号的波形，从而判断它的瞬态跟踪能力。通常，电容传声器的瞬态响应要优于动圈传声器。

传声器的瞬态响应这个指标单在生产厂家当中的但是对于高品质的传声器设计来说，却是一个不可或缺的高级指标。

问：什么是传声器的失真？

失真度即声音通过传声器声电变换后信号变形的程度。

主要是指谐波失真和频率失真。

问：什么是谐波失真？

声频信号作用在传声器振膜上，在输出端产生输入声频信号以外的不需要的谐波成分，称为谐波失真。一般要求谐波失真不能超过0.5% 。

问：什么是频率失真？

频率失真又称为线性失真，在传声器的输入信号是多频信号时，如果传声器对信号的不同频率具有不同的增益幅值，就会使输出波形发生失真，称为幅度失真；如果相对相移发生变化，称为相位失真，两者统称为频率失真。频率失真通常是传声器的膜片和传声器电路的线性电抗元件引起的，其特征是输出信号中不会产生新的频率分量。

频率失真是指波形与声源波形相同，但是一些频率或谐波的强度与声源不同了，即当输出的音频信号的谐波数量和输入的音频信号的谐波数量相同，但在幅度上产生了变化，即某些频率幅度增强了或者削弱了 。

二、驻极体传声器

1、驻极体电容传声器（传声器）

1、什么是驻极体

2、驻极体传声器工作原理

3、驻极体传声器产品结构

4、驻极体传声器产品种类

5、驻极体传声器参数指标

6、驻极体传声器应用指南

7、驻极体传声器答疑

8、客户问题快速指南

1、什么是驻极体？

问：什么时候发现的驻极体？

早在1922年，日本物理学家江口元太郎发现了驻极体，并指出一种具有持久性极化的固体电介质。但是真正用于应用还是50年代末60年代初。驻极体的发现虽然不是太晚，但至今对它的研究仍不够深入，它的生成理论也不完善，应用也只是开始。虽然如此，驻极体已逐渐显示出它作为一种电子材料的潜力。

问：驻极体材料的特点是什么？

1. 能够被极化而且能够永久保持极化状态。

研究发现：驻极体材料在外加强电场一段时间（极化）后，再除去外电场时，会长期保持极化状态。驻极体可以在周围空间产生电场，因此可以类比于永磁体的一种带电体。

我们知道，将电介质放在电场中就会被极化。许多电介质的极化是与外电场同时存在同时消失的。但是也有一些电介质，受强外电场作用后其极化现象不随外电场去除而完全消失，出现极化电荷“永久”存在于电介质表面和体内的现象。这种在强外电场等因素作用下，极化并能“永久”保持极化状态的电介质，称为驻极体，又叫永电体。

1. 驻极体中存在着大量微观的电偶极子。

它们通常混乱取向而显不出宏观的极化即所谓的电极性。这些偶极子可以在高温及外电场作用下取向,冷却后再去掉电场,取向被冻结下来而保留某个方向上占优势的宏观极化。驻极体的极化强度远小于其中所有偶极子都排列一致时所产生的饱和强度。但是在一些驻极体中还能得到大约10-2μC/m2的极化强度。驻极体是弛豫时间较长的处于亚稳态极化了的电介质。当去掉外加电场时，其极化强度会逐渐减小，它的表面电荷就按指数规律或接近指数规律逐渐衰减。室温下驻极体的极化状态可以长期保存，但在高温下则衰减得很快。记住这一点特性非常重要，平时在操作中要避免让驻极体传声器长期在高温的状态下，以免电荷流失，功能失效。

1. 电荷储存于内部。

驻极体具有体电荷特性，即它的电荷不同于摩擦起电，既出现在驻极体表面，也存在于其内部。若把驻极体表面去掉一层，新表面仍有电荷存在；若把它切成两半，就成为两块驻极体。这一点可与永久磁体相类比，因此驻极体又称永电体。

1. 害怕射线和高温。

极化后的驻极体材料不易长期处在高温中否则，电荷，会逐渐减弱，并消失掉。极化或者驻极体材料处于暴露的辐射状态下，也会导致电荷衰减和消失。

问：驻极体既然能够储存电荷，能不能像电池那样的使用它呢？

这个是不行的，驻极体储存的电荷量极其微弱，不能像电池那样从中取出电流，然而却可以提供一个稳定的电压，因此是一个很好的直流电压源。这在制造电子器件和电工测量仪表等方面是大有用处的。高分子聚合物驻极体的发现和使用，是电声换能材料一次巨大变革，利用它可以制成质量很高、具有很多优点的电声器件。另外还可制成电机、高压发生器、引爆装置、空气过滤器，以及电话拨号盘、逻辑电路中的寻址选择开关、声全息照相用换能器等。随着对驻极体研究的深入和新材料的连续发现，它会像永磁体一样，被广泛应用。

问：哪些材料具有驻极体的特性呢？

能制成驻极体的有天然蜡、树脂、松香、磁化物、某些陶瓷、有机玻璃及许多高分子聚合物（例如K－1聚碳酸酯、聚四氟乙烯、聚全氟乙烯丙烯、聚丙烯、聚乙烯、聚酯）等。根据驻极化时所采用的物理方法，有热驻极体、光驻极体、电驻极体和磁驻极体等之分。

用钛酸钡陶瓷等铁电体（见铁电性）可以制成驻极体，它除与铁电本身的极化机制有关外，还与空间电荷有关。

非极性材料制成的驻极体的极化主要由空间电荷所引起。有两种类型的空间电荷,一种称为同号电荷,另一种称为异号电荷。前者归因于电介质和电极间存在电导或在强电场作用下在电介质表面附近出现电击穿，使电极对电介质发生电荷注入；这样注入的空间电荷的极性与相邻电极相同。异号电荷的极性则与相邻电极相反，这主要归因于电介质中电荷的分离和捕获。极性电介质中的偶极子取向形成的驻极体电荷是另一类型的异号电荷。非极性聚合物的聚四氟乙烯、聚全氟乙丙烯等均可制成长寿命的有机驻极体，而极性聚合物的聚偏氟乙烯可制成具有强压电效应或热电效应的驻极体。这些驻极体具有很大的应用价值。

问：驻极体的形成条件有哪些？

在驻极体的形成过程中除温度和电场外，还可施加其他作用如光照、辐照等而制成光驻极体、辐照驻极体等。这时电荷的分离是由于光或射线激发产生自由载流子，这些载流子在外电场作用下漂移而形成空间电荷。驻极体可以有电滞回线，这是由于偶极子的转动受周围介质的粘滞相互作用所引起；这种粘滞回线与缺陷有关而不是铁电回线。

问：驻极体材料有哪些用途呢？

驻极体有许多用途,如用于传声器、耳机、扬声器、送话器、加速度计、各式换能器、高压电源、放射性剂量计等。在生物材料和生物聚合物中的驻极体效应，特别引起人们的注意。如已经发现驻极体能用于抗血栓及促进骨骼和人工膜组织的生长；在很重要的生物聚合物如蛋白质、多糖及某些多核中发现了驻极体效应，此外，作为生物根本的大生物分子如血红蛋白、脱氧核糖核酸(DNA)等可能有各种极化及电荷存储区域(偶极子和离子束缚于生物分子)。笔者本人曾在2009年，和国内某家大型的医药公司开发过，用驻极体材料做的电子止痛膏，其基本原理就是，当人的身体某个部位疼痛的时候，研究发现，在这个部位会积聚大量的正点电荷，而驻极体材料极化的是负电荷，利用正负抵消的原理，来达到止痛的效果，现在药店里依然可以买到这种电子止痛膏贴。

问：什么是驻极体传声器？

驻极体传声器，全称叫做驻极体电容传声器，以下简称驻极体传声器。属于属于传声器的一个重要分支。在前面学习各种传声器贾介绍和驻极体特性的介绍基础上来理解驻极体传声器就比较容易。

驻极体传声器的振膜或者极板上蒸镀或者涂敷驻极体材料，构成的电容极板叫做驻极体传声器。

前面我们学习过了，驻极体这种材料在高压电场下可以获得永久的极化电荷，所以驻极体也叫永电体。驻极体传声器膜片或者极板被极化后成为带电体，此刻相当于一个电压源，它省去了传统电容传声器的外加电压装置，使得体积更加轻巧小型化。

问：驻极体传声器和普通传声器最大区别是什么？

在第一章里介绍的电容咪，好是好，但是最烦人的还是在电容上还要加一个电压，这意味着任何一个传声器都要被一个电源盒子拖累着，否则就不工作！

能否发明一种不用拖累一个电源盒子的传声器呢？从动圈传声器发现的几十年的时间里，没有发现可以甩掉电源盒子的传声器！      但是，驻极体材料的问世，彻底解决了这一问题，用驻极体材料做成的传声器，就可以一劳永逸的甩掉电源盒子！

问：驻极体传声器的基本原理是什么？

驻极体传声器的基本原理和传声器的基本原理实际上是一样的，同属于电容传声器类别，唯一的不同在于前面我们说的，早期普通的电容传声器必须要外加极化电源，而驻极体传声器的电容则不需要外加的极化电源，因为驻极体本身已经储存了足够的电荷，这是驻极体传声器和传统传声器之间唯一的也是最大的不同点。

问：什么是驻极体传声器的振膜式和背极式？

振膜用驻体高分子薄膜材料做的，叫做振模式。此时振膜同时担负着声波接收、振动转换和极化电压三重任务；

另一种是用驻极材料涂覆载在极板上，这时它仅起着提供极化电压的作用。

驻极体传声器的振膜和背极板可以看作是两个导体，相对但不相连，构成了一个实际的储存有固定电荷的电容器，就满足了传声器的定义和要求。

问：驻极体传声器为什么要加信号放大?

上图所示的一个振膜，一个极板就可以构成一个传声器。这样的传声器虽然可以输出信号，但是输出的信号极其微弱，输出的阻抗也非常的高，达到数十兆欧姆！弱信号和高阻抗，使得这个传声器几乎无法实际使用，但是又不可能像传统传声器那样，再拖一个放大器来解决信号弱阻抗高的问题。

那怎么办呢？于是人们想办法怎样解决这个问题，后来，在50年代末发明了结型场效应管（英文缩写FET），这种场效应管具有高阻抗输入，低阻抗输出的特性，并且有信号放大作用!  FET的加入使得驻极体传声器成为一个完美的可以实际使用的产品。见下图

1. 各种配件的用途

问：驻极体传声器的外壳有什么用？

驻极体传声器的外壳起到一个整体构建，固定和支撑的作用，早期的外壳都是用铜制材料制作而成的，后来改为，铝合金材料。

外壳还有一个更重要的用途：它是传声器电路公共，接地端，线路板的地和内部膜片的地端，都是通过外壳连接的。

所以外壳的封装接地电阻大小就非常重要，直接影响到传声器的性能。

问：驻极体传声器的线路板有什么用？

驻极体传声器的线路板，既是结构件的一部分也是，电路连接的载体 ，场效应管，电阻电容 植株 线路板上的 ，线路的接地也是通过线路板上的接地环，跟外壳相连的 ，所以线路板是关键部件。 线路板的材料通常是用玻纤板，温度特性比较好，耐高温 。

问：驻极体传声器的铜环有什么用？

铜环在驻极体传声器，当中起到承上起下的作用，将线路板上的FET栅极跟背极板相连。在声学结构上，它也是一个声学后腔体。不同的驻极体，传声器，有着不同尺寸的铜环的尺寸要求。实验中发现在铜环上开不同的切口可以改变传声器的频响特性曲线 。

问：驻极体传声器的背极板有什么用？

背极板是电容传声器电容两个电极当中的一个  膜片是电容两个电极当中的另一个 ，膜片振动的电信号，感应给被背极板， 背极板再把这个信号传给放大器 FET。

  极板除了起到一个电极的作用以外 也是一个很重要的声结构器件，上面开的孔多少、大小、以及位置 ，都影响着决定着传声器的频响曲线 。

问：驻极体传声器的塑环有什么用？

从结构上说，塑环和铜环搭配，构成一个背脊板扣入配合台阶，另外也起到了绝缘隔离的作用，确保了铜环与传声器的金属外壳不会短路 。

问：驻极体的垫圈有什么用？

我们前面介绍过电容传声器，是由膜片和贝基板2个电极构成的，这两个电极相对但不相连，也就是说中间要有一个绝缘体把他们隔开，这个绝缘体就是绝缘垫圈。垫圈儿把膜片和背极板之隔开，又保持尽可能近的感应距离。这个垫圈薄了，会提升灵敏度，但大动态下容易失真。太厚会降低灵敏度，但动态范围会增大。

问：驻极体传声器的振膜有什么用？

振膜是驻极体传声器的传感第一关，外部的声音使膜片产生振动，从而改变膜片与备极板之间的距离，因为膜片和货基板上有电荷震动剧烈的改变，嗯也就改变了电荷的强度进而把声音转换为电信号。

问，驻极体传声器的电容有什么用？

电容主要是用于滤波的，滤除高频干扰，不同的电容量对应着不同的频率。

问：驻极体传声器的电阻有什么用？

内置的电阻与电容一起构成RC滤波器、π型滤波器。电阻通常是300Ω、390Ω、100Ω。

问：驻极体传声器的电感有什么用？

电感也是滤波器的一部分，叫做LC滤波器。不过大多被磁珠取代。

问：驻极体传声器的磁珠有什么用？

主要是滤波用的，磁珠的特点是，当通过高频（干扰）信号的时候，呈现较高的阻抗。而对音频信号则呈现低阻抗，因此起到了抑制高频干扰而对音频则基本没有衰减。

选用磁珠的时候，要根据实际应用需求，既滤波频率来选择，供应商一般有手册对应。

问：场效应管是什么？

场效应晶体管（Field Effect Transistor缩写(FET)）简称场效应管。主要有两种类型（junction FET—JFET)和金属 - 氧化物半导体场效应管（metal-oxide semiconductor FET，简称MOS-FET）。由多数载流子参与导电，也称为单极型晶体管。它属于电压控制型半导体器件。具有输入电阻高（107～1015Ω）、噪声小、功耗低、动态范围大、易于集成、没有二次击穿现象、安全工作区域宽等优点，现已成为双极型晶体管和功率晶体管的强大竞争者。

场效应管（FET）是利用控制输入回路的电场效应来控制输出回路电流的一种半导体器件，并以此命名。

由于它仅靠半导体中的多数载流子导电，又称单极型晶体管。

FET 英文为Field Effect Transistor，简写成FET。

场效应管可以简单理解为就是一种半导体晶体三极管。从应用的角度看，与普通晶体管最大的区别在于：场效应管具有更高的输入阻抗和低输出阻抗，刚好适用于电容传声器高阻抗转换为地阻抗、并将微弱信号放大的需要。

问：场效应管是哪一年发明的？

场效应晶体管于1925年由Julius Edgar Lilienfeld和于1934年由Oskar Heil分别发明，但是实用的器件一直到1952年才被制造出来（结型场效应管，Junction-FET，JFET）。1960年Dawan Kahng发明了（Metal-Oxide-Semiconductor Field-effect transistor, MOSFET），从而大部分代替了JFET，对电子行业的发展有着深远的意义。

问：驻极体传声器里面用的场效应管是哪一种？

传声器里面用的是JFET结型场效应管。现在有一种高增益FET是场效应管与三极管放大器的集成，具有更高的增益与灵敏度输出，起特性与单一的FET有很大的差异。

问：结型场效应管场的三个电极分别有什么功能？

所有的FET都有栅极（gate）、漏极（drain）、源极（source）三个端，分别大致对应BJT晶体三极管的基极（base）、集电极（collector）和发射极（emitter）。

这些端的名称和它们的功能有关。栅极可以被认为是控制一个物理栅的开关。这个栅极可以通过制造或者消除源极和漏极之间的沟道，从而允许或者阻碍电子流过。

问：驻极体传声器为什么要用FET?

前面我们讲过，驻极体传声器一个振动膜片，一个极板装到外壳里就可以构成一个简单的传声器，就可以把把声音转换成电信号，但是这样一个简单的驻极体传声器，有两个问题:一个是输出的信号极其微弱，还有一个问题，就是它的输出阻抗太高，达数十兆欧姆。微弱的信号和很高的阻抗，就无法和应用电路匹配，而场效应管，恰好具有高阻抗输入，低阻抗输出和信号放大的作用，很容易解决了驻极体传声器信号弱阻抗高的问题，把信号放大了，把阻抗降低了。所以，驻极体传声器里的FET是必不可少的，恰到好处的。

嗯

                早期的电容传声器没有驻极体材料，所以要加一个外加电压。

问:请介绍一下场效应管的内部电路，以及测试电路图.

参见以下电路:

参照以下原理图，就可以搭建一个针对FET的测试装置，感兴趣的可以试一试。

问：场效应晶体管有哪些特点？

场效应晶体管（Field Effect Transistor缩写(FET)）简称场效应管。主要有两种类型（junction FET—JFET)和金属 - 氧化物半导体场效应管（metal-oxide semiconductor FET，简称MOS-FET）。由多数载流子参与导电，也称为单极型晶体管。它属于电压控制型半导体器件。具有输入电阻高（107～1015Ω）、噪声小、功耗低、动态范围大、易于集成、没有二次击穿现象、安全工作区域宽等优点。

场效应管（FET）是利用控制输入回路的电场效应来控制输出回路电流的一种半导体器件，并以此命名。

由于它仅靠半导体中的多数载流子导电，又称单极型晶体管。驻极体电容传声器用的场效应管都是FET 而并非MOS-FET这一点请一定注意。

问：场效应晶体管的参数有哪些？

驻极体，电容传声器，场效应管的指标参数很多,包括：栅漏击穿电压Vgdo、截止电压Vgs、工作状态下的漏极电流IDS、正向跨导gfs、电压增益Gv、漏极输出减电压特性Gvv、漏极输出电压增益频率特性Gvf、漏极输出电压Vno、漏源短路时的栅源截止电流lgss等。不过对于生产驻极体电容传声器的厂家来说，主要参考的指标是，电压、电流、阻抗、噪声

主要的常用的直流参数：

1、工作电压，定义为场效应管能够安全正常工作的直流工作电压。

2、饱和漏极电流IDSS它可定义为：当栅、源极之间的电压等于零，而漏、源极之间的电压大于夹断电压时，对应的漏极电流。

3、夹断电压UP它可定义为：当UDS一定时，使ID减小到一个微小的电流时所需的UGS。

4、开启电压UT它可定义为：当UDS一定时，使ID到达某一个数值时所需的UGS。

场效应管的交流工作参数:

1、输出电阻：一般在几十千欧到几百千欧之间。

2、低频互导：一般在十分之几至几毫西的范围内，特殊的可达100mS，甚至更高。

3、低频跨导gm它是描述栅、源电压对漏极电流的控制作用。

4、极间电容：场效应管三个电极之间的电容，它的值越小表示管子的性能越好。

场效应管的极限参数:

1、最大漏极电流是指管子正常工作时漏极电流允许的上限值，

2、最大耗散功率是指在管子中的功率，受到管子最高工作温度的限制，

3、最大漏源电压是指发生在雪崩击穿、漏极电流开始急剧上升时的电压，

4、最大栅源电压是指栅源间反向电流开始急剧增加时的电压值。

5、除以上参数外，还有极间电容、高频参数等其他参数。

漏、源击穿电压当漏极电流急剧上升时，产生雪崩击穿时的UDS。

6、栅极击穿电压结型场效应管正常工作时，栅、源极之间的PN结处于反向偏置状态，若电流过高，则产生击穿现象。

问：场效应管的跨导指标对驻极体传声器意味着什么？

跨导—gM，是表示栅源电压UGS—对漏极电流ID的控制能力，即漏极电流ID变化量与栅源电压UGS变化量的比值。gM是衡量场效应管放大能力的重要参数，相当于普通晶体三极管的放大倍数，对于驻极体传声器来说，嗯嗯还没有我玩导航当膜片电压一定之后，场效应管的gM决定了驻极体传声器的输出灵敏度。

问：内置滤波电容的场效应管有什么特点？

内置滤波电容的场效应管，其实就是在场效应管内部集成了滤波元件，电容、电感、电阻，组成了内置的滤波器，韩国率先推出了这样一款场效应管,笔者对这一款场效应管做过测试，其性能相当于外置滤波电容的效果.要注意的是，必须要搞清楚内置高频滤波器件的数值，不同的滤波元件数值是对应着不同的滤波频率的，如果选择不对反而不起作用。

问：应该怎样选用场效应管？

大致有这样几个标准，一，稳定性要好。二，信噪比要高。三阻抗（电流）要匹配。传声器生产厂家一般缺少对FET的测试手段，可以用传声器测试仪变通测试。

问：高增益场效应管，有什么优点和缺点？

高增益场效应管，传声器的灵敏度可以做得很高，适用于某些特定的应用场合和需求。但是，高增益高灵敏度也带来了电流的增大和信噪比的下降，在选用的时候一定要充分的估计到这一点。

问：场效应管的电流大的好还是小的好？

场效应管的电流大小，与场效应管的增益跨导和输出阻抗两个指标有关系，根据欧姆定律，我们可以得知，电流越大，阻抗越低，电流越小，阻抗越高；电流大的增益要高一些，电流小的增益要低一些，而增益的大小反映在传声器上，就是灵敏度的高低。所以在选用场效应管电流的时候，最好按客户的要求去选择确定，客户没有特别指定的，我们建议选中档电流的，也就是200微安左右的场效应管。

3）结构和输出方式

问：驻极体传声器的基本结构是怎样的？

1. PCB  2、栅极环 3、塑环、4、极板  5、垫圈 6、膜片7、外壳  8、防尘网  9、管芯 10、组装图它的基本结构，和传声器大致一样，和传声器不同的是，不需要外加的极化电压，内置了FET场效应管。



上图这是早期的传声器需要加一个外加电压E

这是驻极体传声器不需要外加电压, 因为驻极体膜上已经有电压了.

问：驻极体传声器振膜式样和背极式的区别是什么？

振膜式和背极式的区别在于：用驻极体材料作为振膜的就称为振膜式。在背极板上涂敷驻极体材料的称为背极式。振模式成本比较低，但稳定性没有背极式的好，背极式的物理性能和电参数性能都比较稳定，但是成本要高一些。

下图是振膜式的示意图。

问：驻极体传声器的应用原理图是什么？

参见左下图虚线框内，就是驻极体传声器的内部原理图

从原理图中不难看出核心部件有膜片和场效应管组成的

，膜片振动，产生的电信号经过FET放大和阻抗转换然后经外电路电容c输出.。场效应管是核心的主要器件,起到阻抗变换和信号放大的作用, 电阻R是既是负载电阻又是供电电阻, 电容C担负信号输出的功能。

问：驻极体传声器有几种连接输出方式？

a源极输出电源负极接地 、b漏极接地源极输出电源正极接地 c 源极和电源负极接地漏极输出d 漏极输出电源正极接地。但是在实际使用当中，通常是用a和b。

4）电压、电流、阻抗

问：驻极体传声器有哪些指标？

有以下9个主要指标，

1、工作电压：反应传声器所需的直流电压。

2、工作电流：反应传声器的，实际直流工作电流。

3、灵敏度：反应声电转换的效率一。

4、频响特性曲线：反应频率和幅度之间的关系。

5、输出阻抗：反应传声器本身固有的阻抗。

6、指向性：反应传声器的方向性和指向角度。

7、信噪比：反应传声器信号和噪声之比。

8、失真度：反应传声器失真度是传声器输出的电信号与原声信号之比的差别，我们称之为失真度。其单位为百分比。

9、相位：反映传声器输出信号的相位一致性。

10、动态范围：反应传声器在额定失真度的声压的范围。

问：驻极体传声器的上述指标是怎样测试的？

传声器的常规测试测试条件有：电压、电阻、频率等以下几个要素，

1、灵敏度：有电声测试仪和专用的传声器灵敏度测试仪测试，

2、频响特性曲线：用电声测试仪测试

3、工作电压:通用的，电声测试仪和传声器测试仪都会有电压显示，

4、工作电流:通用的，电声测试仪和传声器测试仪都会有电流显示，当然也可以用万用表的电流挡来测试。

5、输出阻抗:专用的阻抗测试仪，或者是通过其他简单仪器的组合来测试。

6、指向性:专用的电声测试仪测试。

7、信噪比:专用的电声测试仪测试。

8、相位:专用的电声测试仪，或者是相位测试仪测试。

9、动态范围:用专用的电声测试仪测试。

问：驻极体传声器的工作电压有什么要求？

驻极体传声器的电压是直流电压，电压的范围，从1.5 - 9v都可以正常工作，平时使用当中，如无特别指定，通常是采用典型运用数值：3v和2v。

因为驻极体传声器内部的场效应管FET是恒流源元件,因此，传声器的工作电压对传声器的灵敏度没有很大的影响，也就是说从1.5伏到9伏，整个驻极体传声器都可以正常的工作。笔者在研发实践中还发现，大多数的驻极体传声器在1v都可以正常工作。

问：驻极体传声器的工作电流的有什么要求？

在正常状态下，驻极体传声器的工作电流是由场效应管的工作电流决定的，所以，在制作驻极体传声器的时候，选择FET什么电流的管芯, 也就决定了传声器的工作电流。所以要做好传声器电流的分档，对客户来说，不同的整机，对驻极体传声器的电流有着不同的要求，例如：蓝牙耳机，对驻极体传声器的电流要求比较小120到150微安就足够了，这样的小电流虽然灵敏度偏低，但是背景噪声很小；手机对驻极体传声器的要求是：中档电流，大概200-250uA左右的；而复读机，对驻极体传声器电流的要求则在280-350uA左右是最佳的。

驻极体传声器的工作电流范围一般为100uA-300uA,超高灵敏度管芯，电流可以达到400-450uA。

传声器的电流实际就是管芯的电流，它对应着内部管芯的增益，电流越小灵敏度越低，但是噪声会小；电流越大，灵敏度越高，本底噪声也会随之增大。

5） 阻抗

问：驻极体传声器的阻抗是如何规定的？有什么要求？

驻极体传声器的阻抗，基本上是由管芯FET决定的, 它是一个范围，不是一个点， 通常使用的在600之2000欧姆之间, 最常用的在1000到2000欧姆之间。

问：驻极体传声器的阻抗是高的好还是低的好呢？

具体传声器的阻抗高的好还是低的好，这个很难一言蔽之这个要根据需要来配置。不同的电路给驻极体的，阻抗是不一样的，笔者在但是，一直数十年的实践中发现有的电路对传声器的阻抗很挑，如果阻抗不匹配几乎不能正常工作。这个通常发生在一些，比较特殊的整机电路或者比较简化的整机电路上。

以下，是一个，电流和阻抗的对照表，从这个表不难看出电流和阻抗的反比关系。

问：驻极体传声器对输出阻抗有什么要求？

同任何一个电器一样，都有它自身的阻抗，请注意这个输出阻抗不是通常说的测试条件当中的2.2k，1k，那是传声器的外电阻。驻极体，传声器的输出阻抗，主要就是指的传声器内部的场效应管，在交流1000Hz的条件下，所呈现的交流阻抗，这个阻抗，在频率不变的前提下，是传声器本身的固有的阻抗。

驻极体传声器的输出阻抗，有高有低，这个是不同的，低的，通常在600-2000欧姆左右。

问：驻极体传声器的输出阻抗高的好还是低的好？

驻极体传声器的输出阻抗，无所谓高的好还是低好，这个要看用户的使用要求。根据欧姆定律的定义，我们知道，阻抗越高，电流越小，灵敏度也越低，但是背景噪声小，阻抗越低，电流越大，灵敏度越高，但是背景噪声就会大。

所以我们认为输出阻抗平时虽然，生产厂家和用户都很少测这个指标，但是这个指标却真的很重要，它关系到，f1t的放大倍数的高低，以及传声器电流的大小和灵敏度的高低，所以对这个指标千万不要忽略。

问：什么是驻极体传声器的 输出阻抗和负载阻抗？

输出阻抗即为传声器的交流内阻，通常在频率为1OOOHz，声压约为1Pa时测得。

负载阻抗是指传声器输出端负载的阻抗，若与调音台或放大器相配接，其负载阻抗即是调音台或放大器的输入阻抗。

问：传声器的测试电阻有什么要求？

驻极体传声器的测试电阻，这个电阻是指的驻极体传声器在使用当中电路上提供的所谓的供电电阻，这个电阻我们通常叫做Rd，它既是传声器的负载电阻，也是传声器的供电电阻，这个电阻的典型运用值是2.2k，1k、680欧姆，可以根据需要选定，必须要指出的是，这个电阻非常重要，因为这个电阻阻值的大小，直接影响到驻极体传声器的灵敏度的大小，所以说，驻极体传声器的灵敏度，不仅仅与传声器本身的灵敏度值有关，还与应用电路当中的这个供电电阻的阻值的大小有关，这个电阻越大，灵敏度越高，但是动态范围越小，这个电阻越小，灵敏度越低，但是动态范围增大，这个要根据应用电路的实际需求来确定这个电阻的阻值，如果厂家无特殊要求，就选用上面提到的典型运用值，2.2k、1k、680Ω。

问：驻极体传声器电流阻抗灵敏度三者之间的关系？

本质上来说，这是有管芯决定的：

电流和阻抗是反比关系；电流和灵敏度是正比关系，但是这种正比关系的变化是非线性的，是在一定的范围内呈现的。

6）灵敏度

问：驻极体传声器的开路灵敏度是怎么定义的？

驻极体传声器的在自由声场中，传声器在频率为1000Hz的恒定声压作用下，正弦波声信号从传声器轴向输入时，传声器输出端开路状态下测得的输出电压与声压之比，称为开路灵敏度或轴向灵敏度 。这个开路灵敏度有一个计算公式

式中，U为输出电压，单位为mV；p为输入声  压，单位为μbar或Pa（1μbar=0.1Pa）

问：驻极体传声器灵敏度有什么要求？

驻极体传声器的灵敏度，根据客户的不同用途对灵敏度的要求也不尽相同，例如蓝牙电路，对灵敏度的要求就不高，普通甚至边偏低的灵敏度都可以在蓝牙上正常使用；而声控电路则是是越高越好。

问：驻极体传声器的灵敏度与哪些因素有关？

驻极体传声器的灵敏度，与以下4个因素有关：

1  与场效应管的放大增益既所谓的跨导值高低有关。

2  与传声器内部驻极体材料上的电压高低有关。

1. 与就驻极体传声器的供电电阻Rd的大小有关。
2. 与传声器本身的场效应管的阻抗高低有关，通常来说，在一定的范围内，阻抗越低输出的灵敏度就越高反之越低。

7 ）  频率响应

问：什么是驻极体传声器的频率响应？

问：驻极体传声器的频率响应有什么要求？

驻极体传声器的频率响应，我们希望是在整个频段幅度频率特性是相对均衡的，良好的，而不是说呈现大起大落的异常状态。

必须要说明的是，不是说驻极体传声器的频率响应，在全频段都优秀就是最好的，我们还要根据客户的要求，来提供合适的频响曲线，譬如说，如果是用于语音传输的，频响曲线就没必要做得那么宽，如果是音乐，传输的，偏向范围就要尽可能做得宽，合适的才是最好的。

问：驻极体传声器对输出阻抗有什么要求？

同任何一个电器一样，都有它自身的阻抗，请注意这个输出阻抗不是通常说的测试条件当中的2.2k，1k，那是传声器的外电阻。驻极体，传声器的输出阻抗，主要就是指的传声器内部的场效应管，在交流1000Hz的条件下，所呈现的交流阻抗，这个阻抗，在频率不变的前提下，是传声器本身的固有的阻抗。

驻极体传声器的输出阻抗，有高有低，这个是不同的，低的，通常在600-2000欧姆左右。

8）指向性、失真度

问：驻极体传声器的指向性有什么要求？

传声器的，指向性，失真度，在前面的问答当中，已经做了比较详细的介绍，传声器的指向性和失真度也没有很特殊的地方。现在的驻极体传声器的指向性，有全指向双指向，和单指向基本这三大类，利用这三类极体传声器，我们还可以组合产生出向心型、超心型、尖锐型、强指向性等9种指向特性的传声器。

问：传声器的失真度有什么要求？

9）噪声、信噪比、相位

问：什么是驻极体传声器的等效噪声级？

声波作用在传声器上，它所产生输出电压的有效值和该传声器输出端的固有噪声电压相等时，则该声波的声压级就等于传声器的等效噪声级。通常以dB表示。

其中：E为灵敏度，单位为mV/Pa，En是传声器固有噪声电压，单位为mV 。

问：驻极体传声器的信噪比是一个什么指标？

前面的提问当中，我们已经回答了，信噪比这个指标的含义，在这里不再赘述，驻极体传声器的信噪比是一个很重要的指标，这个基本上取决于管芯的噪声水平，所以，我们在选择管芯的时候，一定要关注管芯的这个指标，通常要求大于60dB。

问：相位这个概念怎么理解？

相位(phase)是对于一个波，特定的时刻在它循环中的位置：一种它是否在波峰、波谷或它们之间的某点的标度。相位描述信号波形变化的度量，通常以度 （角度）作为单位，也称作相角。 当信号波形以周期的方式变化，波形循环一周即为360° 。

在交流电或者交流信号中，相位是反映交流电任何时刻的状态的物理量。

问：怎样理解传声器的相位概念？

传声器的输入声波的相位与输出的相位同步、同质；传声器输入任何一个频率的声信号都不会发生相位失真，这样的传声器相位指标就是OK的。

问：驻极体传声器的相位的意义是什么？

在过去的应用当中，驻极体传声器生产和使用厂家，都不太关注驻极体传声器的相位这个指标，但是现在随着AI技术的发展，语音识别技术的发展，对传声器的相位要求越来越高，因为在语音识别的传声器阵列当中，要求所有的驻极体传声器的相位指标必须一致，才能获得更好的语音识别的效果。

问：驻极体传声器的相位怎样测试？

电声测试系统如：B&K、LMS、CLIO、AP都可以测试传声器相位。

如果没有测试系统就要用相位测试仪配合示波器组合测试。

问：驻极体传声器的相位差要求是多少？

不同的应用有不同的要求，一般要求相位误差小于20度。

问：驻极体传声器的动态范围是一个什么指标？

传声器的最高声压级与等效噪声声压级之差。强声波作用下，传声器的输出会出现非线性畸变，当非线性畸变达到3%时的声压级称为能测的最高声压级。因此，最高声压级减去等级噪声级就是传声器的动态范围，如某款1/2'传声器的动态范围为17-138dB。因此，动态范围的上限受非线性畸变限制，下限受固有噪声限制。另外，动态范围很大程度上直接与传声器的灵敏度相关。通常，高灵敏度传声器能测量到非常低的声压，但不能测量太高的声压；而低灵敏度的传声器能测量高声压，但不能测量太低的声压。这就说明为什么高灵敏度的传声器动态下限低，上限也低，而低灵敏度传声器的下限高，上限也高。

三、电容式传声器

问：电容传声器的优点是什么？

传声器的优点还是蛮多的，分别是，

1、很宽的频率响应

由于电容式传声器的振动膜可以采用极轻薄的材料制成，而且感应的音压，直接转换成音频讯号，所以频率响应低音可以延伸到10Hz以下的超低频，高音可以轻易的达到数十KHz的超音波，展现非常宽广的频率响应特性。

2、很高的灵敏度

在振动膜上面因为没有动圈传声器的音圈的拖累，可以采用极为轻薄的设计，振动质量很小，所以不但频率响应极为优越，而且灵敏度很高！可以接收并转换极微弱的声波，输出清晰、细腻的声音！

3、很快的瞬态响应

对声波反应快慢的能力，即所谓「瞬时响应」特性，是衡量传声器音色的一个很重要的指标。

传声器瞬时响应特性的快慢，取决于于整个振动系统的质量，振动膜越轻，反应速度就越快。电容式轻薄的振动膜，具有极快速的瞬时响应特性，能展现清晰、明亮、大动态范围的自然界的声波声音。高音细腻而清脆，是电容式最显著的音色特点！

4、整体结构轻巧可靠

传声器由于省去了动圈传声器的磁钢、音圈、磁极金属支架，整体结构轻巧了很多，自身重量轻、结构也更加可靠。

使用传声器中，即使不慎掉落碰撞，由于电容式音头是由较轻的塑料零件及坚固的轻金属外壳构成，掉落地面的撞击力较小，损坏的可能性也微乎其微！平时使用中的故障率也很低。

电容式传声器因采用超薄的振动膜，具有体积小、重量轻、灵敏度高及频率响应优越的特点，所以能设计成超小型传声器、用于小型甚至微型电声通信设备上，例如，现在的手机、蓝牙耳机、小型录放设备采用的都是传声器。

问：什么是电容传声器？

咱们必须先搞清楚电容，电容是个什么呢？

电容的定义：二个相对但不相连的导体就构成了电容。

二个相对但不相连的金属或者其他导体，都可以成为电容，例如天和地之间、手指和触摸屏之间，任何满足这个定义的都可以视作是电容！

电容的顾名思义，是一个装电的容器，既能装进电，也能把电放出去，这个过程就叫充放电。电容充放电，才会有效工作，否则，就是一个空的电容。必须要满足以上二点，传声器才会工作！

 问：传声器的，基本原理是什么？基本结构是什么？我们来看下图，传声器的本结构图，振膜和底板，就构成了相对但不相连的导体，这样一个定义，它就是一个电容。然后我们再给这个电容，加上电源电压，一个传声器的雏形就完成了。但是这样的传声器，它的信号是非常的微弱，而且容抗也非常的高，无法直接应用到放大器上去，所以对现在这个传声器，还要加一个放大，阻抗转换，这就是传声器，为什么要再加FET放大的原因.。

问：电容传声器为什么要加电压才能工作？

因为，前面我们已经说过了，传声器必须满足两个条件，一、必须要有电容，二、电容上必须要有电荷，满足了这两个条件，才能构成一个基本的传声器。这样一个基本的传声器，输出的信号非常微弱，必要加放大器，也就是我们现在说的FET也是需要电压才能工作的，所以传声器必须要外加工作电压传声器才能正常工作。

由于我们给传声器的表膜片加上了一个外加的电压，膜片本身带有电荷，表面电荷地电量为Q，板极间地电容量为C，则在极板上产生地电压U=Q/C，当受到振动或受到气流地摩擦时，由于振动使两极板间的距离改变，即电容C改变，而电量Q不变，就会引起电压的变化，电压变化的大小，反映了外界声压的强弱，这种电压变化频率反映了外界声音的频率，这就传声器的工作原理。

电容式传声器是利用导体间的电容充放电原理，以超薄的金属或镀层的塑料薄膜为振动膜感应音压，以改变导体间的静电压直接转换成电能讯号，经由电子电路放大，完成它的声电转换，实现传声的作用的！

三、驻极体传声器

问：驻极体电容传声器在应用当中要注意哪些问题？

不同的电路和不同的应用环境，有不同的要求。但一般而言，应符合以下要求：

1、传声器的基本指标选择要符合整机的要求，包括：灵敏度，电流，频率范围，信噪比，指向性这4个重要指标。

2、传声器内置的滤波器参数是否符合整机的抗干扰要求。

3、对于语音识别电路的应用，还要考虑相位的参数要符合整机的要求。

4、可靠性试验要求，如温度、潮湿、跌落、EMC等。

问：驻极体电容传声器在焊接中要注意什么？

驻极体电容传声器在焊接的时候一定要注意：

1、电烙铁一定要可靠接地，避免漏电造成损坏。

2、加散热器，通常用铜或者是铝材料，按照被焊接传声器的尺寸“挖坑”，将被焊接的传声器，放入散热器的坑内进行焊接。

3、焊接的时间，每个焊点不要超过两秒钟，否则，高温会造成驻极体传声器漏气、灵敏度的下降、频率响应变坏、裂变甚至造成不可逆的损坏。

问：单指向驻极体传声器应用注意什么？

注意如下：

1. 单指向的驻极体电容传声器是压差传声器，要求正反两面都要能够接受声音，所以单指向的电容传声器在安装的时候，不能封闭在设备外壳内部，它的正反两面，0度和180度都要能够接收到声音，才能实现单指向性，这一点在应用的时候必须务必注意，否则将失去指向性。

供电电阻用680欧姆，而不是通常的2.2k，用680欧姆灵敏度比2.2k要低9-10分贝，但是动态范围会增加很多，有利于改善音质。

问：双指向驻极体传声器应用注意什么？

双指向的驻极体传声器是8字形指向特性。0度和180度灵敏度高，90度和270度灵敏度低。频响曲线具有近讲效应，距离远的时候低频会明显低落，感觉低音不足。距离近的时候低频会明显的上升，这个在使用的时候要注意。

问：手机上的传声器通常采用那种类型的？

答：首先要说明的是现在现在绝大多数的手机都采用硅麦，很少用ECM了。只有一些非智能机、老年机、儿童机还在采用ECM。

手机都用硅咪，很少用ＥＣＭ传声器了。如果要用，一般用背极式驻极体电容传声器，有少数低档手机采用振膜式传声器。

背极式瞬态响应好，防潮性能好，价格稍高。振膜式价格相对便宜整体性能比背极式要逊色。还有一款叫作前腔式，结构更为简单，指标同振膜式，但体积可以做得更薄。

问：手机传声器采用何种尺寸为好？

　　　一般认为：在外壳尺寸允许的情况下，采用尺寸大一些为好。这是因为：尺寸大一些的传声器灵敏度可以做得高；焊接时散热好，不会发生焊接小规格传声器时常见的灵敏度劣变的问题；相同结构的传声器，体积大一些的价格也便宜些。

问：手机的传声器采用多高的灵敏度比较好？

手机的电路不同，增益不同，对传声器的灵敏度要求也不尽相同。但一般在-58—　-64之间选择。有的手机一味追求体积小，不得不采用超小型传声器，但通话灵敏度明显偏低。



问：手机对传声器的频响有何要求？

前文中曾提到，手机传声器所担负的只是语音传输，频率范围在180---4500 Hz，现在的传声器均能达到这一频响要求。供应商提供的相关标准至少也可以达到20---16000Hz，足够了。

问：手机对传声器的电流、阻抗有什么要求？

电流值一般小于0.2mA，阻抗值一般标定为：1k----2.5k，传声器的电流、阻抗基本取决于传声器内部的管芯（FET）阻抗和电流值。电流值与阻抗有关，两者之间为反比。有的手机芯片对传声器的阻抗很挑剔，阻抗不对，灵敏度再高，声音都提不起来。笔者曾遇到一个案、手机产品，把最高灵敏度的传声器用上去了，通话声音总是很轻，数天找不出原因，后换一0.3mA电流值、灵敏度并不高的传声器后，传话声音大增。0.3mA的传声器阻抗略小于1k ，后查手机芯片才知道，芯片输入端阻抗很低，传声器的阻抗高了就不匹配。

问：手机对驻极体传声器的噪声、干扰有何要求？

1、手机电路的工作频率很高，传声器必须要有滤除高频干扰的功能。

2、传声器的结构必须是全屏蔽的，PCB板采用双面板，并大面积“地”。

3、传声器要内置高频滤波电容，通常是3p、10p、33p电容并联在传声器的内部输出端上，档次更高的手机则要再内置电感，串联在输出端上。通常与一个330欧姆的电阻和一个5.6v的压敏构成一个π型滤波器。压敏电阻本身相当于一个470p的电容。

4、传声器的封装工艺不良，外壳与PCB板的“地”接触不良也会导致引入干扰。

围绕以上4个方面检查，就会找出问题所在。

问：手机产生回音是传声器的问题吗？

所谓回音，就是在通话中，总有一个延迟的相同的声音紧随其后。早期的手机电路不完善，没有消回音电路，当传声器灵敏度过高、外壳的声结构设计不良时，就会产生回音。现在的GMS、CDMA都不会存在回音问题。但在廉价无线电话、低档蓝牙2.0版本、无线免提产品中回音现象还是时有发生。

如发现本机造成的回音，应从以下几方面处置：

1、手机喇叭不能与机壳、PCB板直接接触，应加隔减震软胶垫，阻断声震动造成的回输造成回音。

2、传声器加软胶套与机壳隔离

3、传声器的灵敏度选择很重要，灵敏度过高就容易产生回音。

问：手机的传声器能和PCB板一起回流焊吗？

早期的传声器不行，传声器的振膜在温度高于90度时就劣变，灵敏度变低，时间稍长会造成永久性损坏。所以只能手工或者有条件的波峰焊接。但是最新开发的耐高温驻极体电容传声器已经解决了这一问题，可以像贴片元件一样进行回流焊接。

问：手机的传声器在安装中要注意些什么？

1、传声器在焊接过程中应避免长时间的高温，否则将导致灵敏度下降。

2、传声器在安装过程中，应避免过力挤压，过力积压会使内部的振膜变形造成失真。

3、传声器在储存、使用环境中应避免潮湿，潮湿将导致灵敏度下降。

4、传声器在安装、使用的过程中应避免强静电：强静电将导致内部的管芯击穿。

5、传声器在安装、使用的过程中应避免射线辐射，否则将导致极化电荷、灵敏度快速下降。

问：传声器在蓝牙上的应用注意哪些事项？

　　蓝牙耳机对于驻极体传声器的要求并不高蓝牙电路的增益比较高，所以，驻极体传声器的灵敏度也不需要很高一般在-64--66dB以正常工作，当然从能耗角度来考虑，电流尽可能小，建议用A2档的电流。

问：传声器在语音控制应用注意哪些事项？

　　语音控制的驻极体，传声器要求一致性要好，频率范围，并不要求很宽快了反而容易导入噪声，增加识别错误；相位一致性要好，否则会增加识别错误。

问：传声器在声控电器应用注意哪些事项？

　　声控电器所用的驻极体传声器，灵敏度要求中等以上，灵敏度太高反而容易引发误触发，频响范围没有很严格的要求。

问：传声器的人工智能应用注意哪些事项？

人工智能一般都是应用阵列传声器，现在多采用一致性更好的硅麦，很少用驻极体传声器ECM了。

问：传声器在智能手表应用注意哪些事项？

　　智能手表所用的传声器，要求灵敏度要足够高才能补偿从手腕儿到嘴巴这个距离的声音衰减。由于主要是语音传输，所以对频率范围没有严格的要求只要语音段的频率、频响曲线良好就可以了。

问：传声器在智能音箱上的应用注意哪些事项？

坦率的说，智能音响上很少用ＥＣＭ传声器了。而无一例外的采用一致性更好的硅咪了。

传声器销售与客户技术沟通篇

问：客户说传声器音质不好怎么办？

音质不好，频响曲线一定有问题，所以要首先检查频响曲线，有漏气会导致频响曲线低端上翘高端下跌声音发闷；吸膜和封装过严，会导致，低频跌落高频上翘，声音刺耳。

问：客户说灵敏度低怎么办？

如果你提供的灵敏度足够高，客户还说不够高，还说灵敏度低，那问题十有八九就是阻抗不匹配，要换一下高阻抗或者低阻抗的就可以解决。

问：客户说传声器有噪声怎么办？

一定要亲自听一下是什么噪声？是电路的干扰噪声？高频干扰噪声？电源干扰噪声？还是环境噪声必须要识别出来。

问：客户说有高频干扰怎么办？

要了解客户的产品高频频率是多少，然后看一下我们提供的，传声器里面是否有对应这一高频频率的的滤波电路，滤波电路的频率要跟客户产品的高频率吻合，滤波才有效果。

问：客户说传声器一致性不好怎么办？

灵敏度的一致性不好，很容易发现。但是阻抗一致性不好，也会导致灵敏度一致性差，这时候测里面都是发现不了的测阻抗，反而能发现。客户反馈说，灵敏度一致性不好的时候，除了检测灵敏度，一致性外，还要看，阻抗的一致性，如果一批货当中，阻抗，高高低低都有，最终会导致灵敏度一致性差，但是，用传声器测试仪测不出来，只有上了整机才能反应出来，这一点要足够重视。

问：客户说传声器阻抗不匹配怎么办？

有的客户、有的产品对传声器确实有阻抗要求，如果阻抗不匹配最直接的反应是，灵敏度始终不上去。客户他们通常用万用表测传声器两端的电阻，虽然这个电阻值并不完全等于传声器的阻抗，但可以间接反应传声器产品的阻抗，我们对客户的这个值要了解，然后，按照客户的要求选择对应阻值的传声器给客户就可以了。

问：客户说传声器电流不稳定怎么办？

    电流不稳定通常是FET管芯不稳定引起的。极少数情况是由于管线的焊接不良，以及电极间有脏物也会导致电流不稳。

   还有一种很少见的情况，就是驻极体膜片轻松动脱落不规则的与极板接触电流忽大忽小。

问：蓝牙耳机客户说传声器声音刺耳怎么办？

声音刺耳一般是，低频和中频的曲线跌落，高频上翘造成的要首先测试有问题的传声器的频响曲线。低频跌落，通常是吸膜、封装过紧膜片折皱、外壳和腔体配合过紧没有了回路气间隙几个原因造成的。

问：电话机客户说传声器声音发闷怎么办？

声音发闷是高频不够，高频不够的原因，主要是封装不严，漏气造成的。

问：客户说传声器指向性不好怎么办？

如果说向客户提供的传声器，出厂测试指向性没有问题，到了客户那里说指向性不好，就要看客户的安装是不是有问题，因为单指向传声器，不能封闭安装，必须要，0度和180度也就是正反两面都要能够接收声音才能呈现指向性，如果封闭式安装就会失去指向性，有的客户不懂这一点，像安装全指向传声器那样全封闭的安装单指向传声器，只留一个收音孔，这个是不对的。

问：智能手表客户说传声器到了用户那里灵敏度丢失怎么办？

这种情况极为罕见。笔者实践和亲自经历的经验证明，这种灵敏度丢失经常发生在客户端，客户在装配过程当中暴力安装，用镊子用力顶压传声器，导致膜片变形脱落，与外壳短路，电荷逐渐泄放，最终，没有灵敏度。而且这种质量事故通常发生在环膜简易传声器上。

问：蓝牙耳机客户说传声器有回音怎么办？

实验证明，蓝牙耳机2.0版本之后的产品，回音基本上与传声器无关，大多是由于蓝牙的EQ以及消回音电路调整不当引起的。

需要提醒的是传声器在载蓝牙耳机壳里安装的时候一定要加上软胶护套，传声器安装要到位，不要悬空。

问：会议传声器的客户说我的传声器啸叫怎么办？

啸叫的技术术语叫做：声电反馈，它的原理是，外部的声音进入传声器，传声器的声音经过放大器放大、喇叭播出后，再次回到传声器，这样周而复始，造成了一种声音和放大器的正反馈同相叠加，进而产生啸叫。

啸叫的原因是多方面的，若环境反射、放大器的音量调的过高、音箱摆放的位置不对、都可以形成啸叫。如果一定要找传声器的原因，建议：

1. 用单指向传声器，可以减轻声电反馈造成的啸叫。
2. 适当降低传声器的灵敏度；
3. 在会议传声器的顶部加海绵罩；
4. 在生产传声器的内部加一个0.02微法的电容拉低高频。

问：客户焊接引线以后传声器灵敏度下跌很多为什么？

传声器是怕长时间高温的，在焊接过程当中如果焊接时间过长、焊接时没有加散热板、很容易导致内部驻极体电荷的流失，最终导致灵敏度下降甚至完全没有灵敏度。

问：答录机客户已经提供最高灵敏度传声器了仍然反应灵敏度低？

答录机放大器IC对传声器的阻抗很挑剔,要提供低阻抗传声器，也就是电流要大一些的，建议选C档管芯生产的传声器就可以解决这个问题。

问：语音遥控器客户反应传声器语音识别不准？

传声器的性能对语音识别的准确性确实有影响。要检查传声器的，频率响应、相位特性是否合格？语音识别的传声器产品一般要求相位的误差度小于20°，过大就会出现语音识别错误增加的现象。这是一个新的课题。

问：降噪耳机客户反应左右耳机的降噪效果不一样与传声器有关？

降噪耳机，对传声器还是有一些特殊的要求的：

1. 左右要配对，包括灵敏度、频率响应本、失真度。
2. 相位误差要小左右，配对要求小于20°。
3. 实践证明，传声器安装的位置对降噪造效果也有影响，不过这不属于传声器本身的问题。

问：声控灯客户反映传声器灵敏度偏低原因在哪里？

声控灯都是采用的一些廉价的低增益的放大电路，所以他们要求传声器的灵敏度尽可能高来弥补放大器增益低的缺陷；但是在设计上，那个决定灵敏度高低的电阻Rd他们采用了典型运用值, 1-2.2k，这样的电路灵敏度显然是不够的, 建议客户把这个电阻有2.2k改为5k-10K欧姆，这一问题即可解决。这个问题在一些廉价的，电话电路当中同样存在。

• 动圈传声器

问：什么是动圈式传声器？

膜片受声波驱动、带动线圈在磁场中运动，切割磁力线，在线圈中产生电流，这样就实现了声电转换，这就是动圈传声器的基本原理，见下图，

• 振膜 ②音圈骨架 ③音圈 ④磁靴⑤恒磁 ⑥软铁（构成磁回路）⑦外壳 ⑧声阻厄室（填充阻尼材料）⑨音圈引线端子

问：动圈式传声器的优点是什么？

缺点：

1. 结构牢固，性能稳定，经久耐用，价格较低；
2. 指向性好，具备近声效应，因此降噪效果明显；
3. 中低频特性比较好，声音柔和。
4. 近讲效应，话筒离音源越近，拾取的音量就越大，反之越小，动圈式话筒与口形接近，其音量提升的同时低频成份也随之大大提高。

3、无需直流极化电源和工作电压，使用简便，噪声小。

问：动圈式传声器的缺点是什么？

动圈式传声器的缺点是：

1. 灵敏度低，这是主要缺点，因为动圈传声器是无源的，不带放大器的，仅仅靠音圈切割磁力线，产生信号所以灵敏度比较低，通常在74dB左右。
2. 第二个缺点就是体积大。动圈传声器内部有磁钢、音圈、骨架，体积无法做的很小。如果做的很小，频率响应将失去低频。

不过，为了解决灵敏度低的问题，当前市场上也出现了内置有前置放大器的动圈话筒，比如BLUE推出的Ball moving-coil（动圈式话筒）以及Royer推出的R122 ribbon（铝带式话筒）等，不过应用还不够普及，而且这样的设计产品的尺寸更加增大。

问：动圈式传声器有哪些指标？

在前面的介绍当中，我们已经介绍了传声器所有的基本指标，动圈式传声器，也没有很特殊的指标，请参考参照前面的传声器参数指标介绍。

问：什么是近讲动圈传声器 ？

近讲动圈传声器也称近讲话筒，是一种新型动圈式传声器，它有佩带式和手持式两种类型。近讲传声器的前后进声孔距只有普通动圈式传声器的1/3~1/4，在近用（嘴与话筒的距离低于5cm）时，也不会出现低频失真。其内部安装了防震系统和防风罩，可防止使用者手持传声器时产生的振动噪声及近用时使用者的呼吸气流影响音质。近讲传声器的特点是灵敏度高，频率特性好，噪声低，失真小。



五、其它传声器

1、炭精传声器

 问：什么是碳精式传声器？

1877年3月4日，埃米尔·柏林内尔发明了碳晶传声器，被认为是第一个可以实际使用的传声器，英文是microphone（音译），英文简称：MIC。

碳精式传声器，有时称作纽扣式传声器或碳粒式传声器，是一种能将声音转化为电子信号的传感器，由两片分开的金属薄片之间的碳精组成。碳晶就是一些褐色的颗粒碳粉。

问：碳精传声器的原理是什么？，

回答：利用声音震动话筒里边松散的碳粒，因为碳粒接触程度的变化，产生不同的电阻，因此流过碳粒的电流因受到震动而改变，在另一端，由变化的电流转换为声音。如上所述，当不同强度的声音产生的压力不同，震动不同，导致炭精颗粒之间的接触电阻变化，流过话筒的电流会跟着变化，这样就把声音变成了电信号。

朝外的那块金属薄片作为传导震动片。当声音使薄片振动时，会使其改变对碳粒的压力，会进一步改变两薄片之间的电压(挤压碳粒使其更加紧密，因此压力越大薄片间电压越小)。当在两金属薄片之间施加直流电压，变化的电压会带来电流的变化，这些变化可以通过电话系统传输，或在电子系统中将声音转化成电信号。

问：炭精传声器的特点是什么？指标如何？

特点之一，碳精传声器的输出增益很高，他几乎不用放大器，，能够直接由声音信号转换为有一定强度的电信号，推动耳机或喇叭发出声音，因为碳传声器本身具有约相当于20dB的增益。这对早其的通信系统来说无疑是至关重要的，利用它可以大大降低通信系统的复杂性。

笔者做过实验，用一个碳精话筒、4节电池、一个变压器，可以直接推动一个4寸喇叭无需放大器、就能发出声音声音比较好，但是缺点也是很明显，那就是，失真比较大。

在20世纪20年代，电子管放大器开始广泛应用之前，碳粒式传声器是唯一实际的传声器件工具，被广泛用于电话系统中。它的制造成本低，输出信号强，以及良好的高频输出特性使其非常适用于电话系统，直到20世纪80年代，新安装的电话仍然在使用碳粒式传声器。在此之前，它们在其他应用领域早已被其他类型的传声器取代（在绝大多数的西方电话网络中，旧式基于碳粒式传声器的电话仍在使用未被淘汰）。 碳粒式传声器曾被广泛应用于早期的调幅无线广播系统中(一般为改进过的电话传声器)，但由于它们有限的响应频率，以及有较高的噪音，遂于19世纪20年代在该领域中被淘汰。

所以，在人工转接时代、步进式交换机时代、纵横式交换机时间，碳精传声器，都得到了广泛应用。碳精话筒在电话机领域应用时间最长，在我国，一直沿用到1995年，才退出历史舞台。

问：碳精传声器的缺点是什么？

碳精话筒有以下缺点：

1、频率响应差，音质差、失真大。

2、易老化，潮湿，受潮后，指标会明显劣变，随着使用时间性能劣化严重：

3、体积重量大。

问：碳精传声器现在还有应用吗？

由于上述缺点的存在，炭精传声器已经彻底淘汰，笔者手头上有两个，现在只用于教学的时候，展示使用。

2、晶体式传声器

问：什么是晶体式传声器？

晶体式传声器，实际上也是属于一种压电式传声器，比现在的压电传声器还要早，材料更原始，出现在五六十年代。它是利用化工材料酒石酸钾钠的压电效应这一原理设计的。当晶体的两面受到声波压力时，在两面间出现正负电荷，产生某一方向的电动势：当受到相反方向的应力时，晶体两面则产生与受压力相反的电荷和电动势。当晶体受到交变声波的作用时，便产生音频电动势，从而实现

了声音和电信号的转换。晶体式传声器，按结构的不同，分为膜片式和声电池式两种，外形及结构原理见本页左下图所示。

问：晶体传声器有什么特点呢？

晶体传声器，它的优点是输出的灵敏度比较高，一般输出电平为-45 -70分贝，适宜开会作报告等使用。由于酒石酸钾钠晶体在受潮和受热后，都易造成损坏，因此使晶体话筒的使用受到限制。

 问：晶体传声器有几种形式呢？

晶体传声器分为振膜式和电池式两种，上面介绍的是镇模式，电池式的呢，是没有振膜的，它由多块晶体组成。

电池式的频率响应好，在50—15000赫之间，失真为1～5%，输出电平为-50～-80分贝，但是怕振动。

问：现在市场上还有晶体传声器吗？

目前由于传声器和动圈传声器技术日臻完善，所以晶体传声器基本退出了历史舞台，但是，偶尔还会看到晶体传声器的产品，例如，常用到的“喉振式话筒”属晶体传声器类，其原理与膜片式相当，大多数将膜片换为橡胶材料作成的凸起物之类，说话时喉部振动从而达到拾音的目的，而噪音则对它不起作用。

3、电磁式传声器

问：什么是电磁式传声器？

电磁传声器，是电磁式耳机的逆过程。电磁式传声器50年代末，几乎刚一问世就淘汰了，但是我们还是简单介绍一下。

我们知道动圈式传声器的结构是：磁钢固定、线圈随着振膜振动而运动，所以叫动圈；而电磁式传声器恰恰相反，它的磁钢和线圈都是固定的，形成一个静磁场；采用了一个很薄的铁磁物质的膜片作为振动膜片，当这个膜片振动的时候，会扰动空间磁场，被扰动的磁力线在线圈当中会产生信号电流，声音转换成电信号。由于当时的技术工艺所限，铁磁物质的膜片不可能做得很薄，所以灵敏度也很低，低频响应很差，产品推出后市场反应冷淡，且成本也不低，后来动圈话筒出现，电磁式话筒彻底淘汰，笔者手头上有一个1958年的产品样品现在依然可以工作。

4、问：什么是带式传声器？

带式传声器较多采用铝箔作为振带，因此也称作铝带传声器。

带式传声器与动圈式传声器的工作原理基本相同。不同的是，动圈式传声器的导体是圆形音圈粘在振膜上，而带式传声器，则是铝箔悬在磁路系统的磁气隙中。

 最早的铝带式传声器是在1920年代早期，由德国物理学家肖特基博士（Dr. Walter H. Schottky）与Erwin Gerlach博士共同发明的。他们同时也把这个电路反过来使用，发明了最早的铝带式扬声器。

1920年代早期，美国无线电公司的Harry F. Olson博士开始进行铝带式传声器的开发。1931年，RCA公司生产了铝带式传声器的第一个商业产品：RCA PB-31型传声器，是当时音响技术上的重大突破，频率响应、声音的清澈度与真实度明显优于当时的电容式传声器，成为传声器的新基准，造成唱片录音业与广播业的重大革命。

几个月之后，1932年推出了PB-31的后继机型44A，获得了巨大的成功与高度的评价，随后也陆续推出新的机型。

在一些1930-50年代重大的广播演说的照片或影片中，经常可以看到这类铝带式传声器的身影。

 问：带式传声器的基本原理是什么？

带式传声器，其实就是初中物理电磁感应现象的一个翻版，它的拾音部分是一根10cm左右长，3mm左右宽，2-5um厚的一根经过退火处理的铝带，这条铝带放置于强磁场中。当声音使得铝带震动时，铝带切割磁感线产生微弱电流，在经过预处理放大电路的放大（一般是变压器）就转化为声音。铝带式话筒是一种压差式话筒，具有8字形指向性，话筒的前面和后面灵敏度相同，两侧为相对的死角。它的灵敏度低，阻抗小，所以，这种话筒都装有阻抗匹配变压器，它的频率响应宽，可达30～18000赫，故噪声低，非线性失真小，但怕风、怕振动、怕潮，所以，不适宜用于室外。铝带式话筒的身世是个传奇，但它的工作原理很简单：一段铝箔作为导体，在均匀磁场里与声波共振，产生振动位移，运动过程中切割磁力线，铝箔两端就感应出与声波同频率的电信号，这几乎是中学课本里右手定则实验直接的复刻，只不过用铝箔代替了那根悬挂的铜棒，而铝箔通常是窄窄的一条，呈带状，所以被称为“铝带式话筒”。

问：带式传声器的特点是什么？

特点：主要是通过金属片自身根据声压变化而发生的震动，来带动磁场中电流的变化，从而最终产生声音信号的。由于金属片铝箔的面积相对振膜和线圈要小，因而，这种铝带式话筒对高频的响应能力要高于动圈式话筒，但是，还是无法和电容话筒相媲美。

铝带话筒制作工艺复杂，因此价格也不菲。但是在专业的录音室也会见到铝带话筒的身影。铝带话筒有良好的8字形指向性，即在话筒的正前和正后方都能拾音，因此适合合唱等场合的录音。在早年间，铝带话筒严禁使用幻象电源，因为这样做会损坏振膜。但是现在的铝带话筒的预放大电路中允许使用幻象电源做为预放大电路的供电，保险起见，在使用铝带话筒前，请务必阅读说明书 。铝带式话筒是一种古老的专业话筒，有8字形的拾音特性图，能拾取来自前方和后方的信号，声音温和动听，频响平直，相位、瞬态失真小，能拾取动态极大的声音而不失真，3、40年代曾经广泛应用在电台、录音棚等专业场合，为那个时代的著名音乐家以及歌手记录下不朽乐章，

问：带式传声器的缺点是什么？

缺点：铝带话筒有良好的频响和很大的动态范围。但是铝带仅仅有数um厚，因此在使用和保存上比普通的动圈和电容话筒要麻烦的多。在使用时吹气都有可能造成铝带断裂。但铝带话筒有输出信号小，怕风，铝带易受潮损坏的缺点，限制了它的使用范围，随着性能更好，对环境适应能力更强的动圈和电容式话筒的出现，铝带话筒被人们放进仓库，逐渐遗忘。直到近期，在怀旧风的吹拂下，又有录音师使用这种古老的话筒，以追求那种模拟味道浓厚的，带有独特光辉的声音。

5、压电传声器

 问：什么是压电传声器？

和前面介绍的晶体传声器的原理其实是一样的，只是压电的材料不同，用现在的圆形的压电片，再配上一个FET(场效应管)放大和阻抗转换就可以构成一个，压电传声器。

现在的压电传声器其结构基本分为两种，直接驱动和振膜驱动两种形式，但是低频不好依然是压电传声器的致命伤，在低频和语音频道内失真较大，虽然随着技术的发展，压电材料的低频特性有了明显的改善，但是其中、低频性能依然明显不如动圈传声器和传声器，所以压电传声器在民用通用领域至今没有得到普及，只是在有限的可接受的特殊领域内有所使用，例如由于它的抗压性能比较好，可以做水下传声器使用。

问：什么是压电效应？

压电效应是1880年发现的。实验中发现某些特殊材料机械能与电能相互转换的现象，具体表现为某些介质在机械力作用下例如震动力，就会产生电极化和发生电极化的变化，我们像这样的称为压电效应。

压电陶瓷片，是这种特殊材料的典型代表。他在受到震动后，可以产生电能反过来，当对他是以电能的时候，他又可以转换为振动人们正是利用了这一特性制作出了压电陶瓷片制作的耳机、蜂鸣器、传声器、振动传感器、超声波振子等产品。

 问：骨传导传声器的原理是什么？

  就是压电传声器的一种。声音导致人头部骨骼震动，骨骼的震动传递给压电传感器，然后放大信号，再转换成声音输出。

 问：什么是压电驻极体传声器？

压电驻极体是1978年发现的，直到1999年投入使用。这是一种采用多孔聚合物压电驻极体薄膜，能达到非常高的压电系数，比pvdef铁电聚合物及其共聚物的压电高一个数量级。用这种压电驻极体薄膜制作的传声器省去了传统驻极体传声器的共振腔设计，体积更加轻薄。

这种传声器，目前处在实验室阶段，尚未进入批量生产以及普及应用阶段。这种传声器的主要缺陷是灵敏度低，从技术工艺上讲尽管可以通过多层串并联、增大面积来解决，但成本会增加很多。

问：什么是硅微压电传声器？

硅微压电传声器是一种可应用于电声、超声和水声的微传感器.但是硅微压电传声器的灵敏度较低,为了提高灵敏度,同时也为了提高成品率,后来，提出了三种结构上的改进

1. 用较厚的复合基底膜代替单层膜.
2. 电极由单 电极改为分割的串联电极结构.
3. 用圆形振动膜代替方形振动膜.这些改进都在不同程度上提高了灵敏度,串联电极圆形振动膜硅微压电传声器,比过去一般的单电极方形振动膜硅微压电传声器灵敏度提高了30dB(ref.1V/Pa).而成品率由30﹪提高到超过90﹪。但是目前这个产品处在实验室阶段，还没有广为普及。

三、硅麦传声器



问：什么是硅传声器？

硅传声器是近十年年才发展起来的一种新型传声器。又叫微机电式(MEMS)硅微型传声器，利用集成电路技术将微型机械系统与电子组件集成于硅晶面板的表面。  由于采用硅材料制作，这种具有革新意义的传声器汲取了半导体工艺技术的种种优点。这样生产出来的传声器集生产高度一致性、优异的电声性能和将来灵活的扩展性能于一身。 因为内置集成放大器，所以具有很高的输出灵敏度。

基本指标如下：

Sensitivity:-45 to -40 dB
Operating Voltage:1.5 to 3.6V
Size (L X W X H) mm:3.76 x 6.15 x 1.4  金属封装

问：硅麦的结构是怎样的？

参见下图。

在原理上，硅麦属于电容传声器这一类的，只不过是用半导体技术微缩化了而已。

由上图可见，硅传声器也有振膜、极板、放大器，与电容穿生气的配置是一样的。

问：硅传声器的优点是什么？：

1、一致性好。包括频响灵敏度、频响、电流、相位主要指标的一致性都非常好。

2、优秀的防潮性能。潮湿度对ECM影响非常大，硅传声器则可以在更大湿度条件下正常工作灵敏度不受影响。

3、信噪比指标好，内集成专用前置放大ASIC提供高灵敏度和信噪比。

4、卷带式包装（支持表面贴装，可以承受260摄氏温度高温回流焊：Solder reflow for 30s max of peak temperature 260°C）、导管、托盘可选。

6、超小尺寸，特别适用于超小、超薄的数码通讯产品上。

7、和传统传声器需要客户在应用中离线、手动装配不一样的是硅传声器是封装在卷带中的，因此可以利用传统的表面贴片设备完成自动装配。

缺点：

1. 灵敏度可选择的范围不宽；
2. 暂时还没有单指向双指向，只有全指向的。
3. 音质方面，高频过冲，声音有些刺耳，当然可以通过整机电路处理来消除高频过冲的缺点。

问:硅传声器属于驻极体传声器吗？

  硅传声器属于电容传声器，但不是驻极体传声器，其基本工作原理可以参照电容传声器介绍。它的振动系统也需要提供一个极化电压，不过这个极化电压是是有内部的芯片把工作电压转换后提供的，无需像传统的传声器那样再外加一个工作电压电源盒子。

问硅麦的应用电路是怎样的？

硅麦的应用电路与普通驻极体不同，是3条线引出的，分为电源正、信号输出、接地（电源负极）。

问：硅麦的详细指标有哪些？

模拟硅麦的指标与传统的驻极体咪头基本一样，单位以及描述的方法也基本相同。

问：硅麦有指向性吗？

回答：现在还没有单一指向性的硅麦。随着数字技术的发展，指向性已经可以不依赖木头咪头本身，而是靠软件算法来实现了。

六、数字传声器

问：什么是数字芯片传声器？

传统的传声器输入输出的都是模拟信号，因此我们称这种传声器为模拟传声器（ECM)。

数字芯片传声器它是将膜片振动发出来的模拟信号转换为数字信号输出的一种传声器。其芯片结构要比ECM复杂的多。当然功能也强大得多。

问：数字传声器芯片的工作原理是怎样的？

数字传声器通常由5个引脚，分别是电源（VDD），地（GND），时钟（CLK），数据（DAT）和通道选择（L/R）。         数字传声器接口芯片需要提供传声器电源（需要和系统电平匹配）和外部时钟信号（1.024～3.074MHz），数字传声器在获取时钟信号后，从省电状态转到正常工作状态。拾取声音信号过采样转换成脉冲密度调制（PDM）的数据流（信号幅度变化越剧烈，脉冲密度越密）送给处理芯片，芯片内部的抽取滤波器（Decimator）下采样（Down sample）并低通滤波，将高频低位流的信号转换成低频高位流的PCM信号，同时滤除量化噪声。PDM接口可以挂接两个数字麦克，共享时钟和数据线，通过通道选择（L/R）选择时钟高和低时是哪个通道的传声器。图4为数字传声器的输出信号。在时钟为高时，L/R=0的传声器（MIC0）数据线保持高阻状态，传输L/R=1的传声器（MIC1）的数据；在时钟为低时，L/R=1的传声器（MIC1）数据线保持高阻状态，传输L/R=0的传声器（MIC0）的数据。

 问：为什么要用数字传声器？

模拟传声器的制造成本较低，抗干扰性能较差，噪声大是该产品的致命缺陷。而数字化产品、无线产品都有着较宽频谱的干扰，显然模拟传声器已经不能适应这新产品尤其是高端数码产品的需求。

     数字传声器（DECM)输出的是数字信号，最大优点是高保真度，极强的抗干扰性能，自然界的各种干扰对数字信号几乎不起作用。

 问：数字传声器的优点是什么？

数字传声器的最大优点是抗干扰能力强，无需向传统传声器那样内置高频滤波电容、滤波器电路。数字传声器因其固有的特点，不会受到那些来自电脑、网络、射频际磁场信号源的干扰、影响，因此在接入的时候，无需采用屏蔽线，可以有效地利用相关产品的有限空间。数字传声器的芯片特点：

1 核心芯片设计，为产品提供空间及降低总成本

2芯片内部设计有∑-△使输出为稳定地数字信号.

3较强的滤除RF和EM干扰

4低电压输入，低消耗电流

5符合RoHS环保低铅含量要求

6双声道自由转换，可实现立体声。

数字传声器（或数字传声器）当属前瞻性产品，市场应用并不多。由于数字是传声器在具体使用的时候必须要有与之相适应的集成电路、接口电路，接口协议软件，所以普及应用尚需时日。

问：数字传声器的原理是什么？

数字传声器采用了数字集成芯片,该芯片集成了低噪声、微功耗的前置放大器，内置了A/D转换器、立体声输入、休眠模式、等功能。整合了专利的MEMS技术，支持标准自动选放(Pick-n-place)设备。

结构原理：一个换能器：用于产生模拟信号，（通常由驻极体振膜和背极板来完成的；

一个大于1的阶单比特∑-Δ调制器模数变换器，按照过抽样速率并以∑-Δ调制比特流的形式从模拟信号中产生数据输出信号。如下图所示：



数字传声器原理图

 什么是DECM传声器？

在声结构上跟传统的模拟传声器ECM的声结构相同，但是内部置入数字芯片、输出数字信号的传声器。

下图是DECM数字芯片传声器的原理图。





数字传声器的结构是怎样的？

数字传声器的外观结构有两种。早期的一种叫做DECM数字传声器,它的外观与传统的ECM传声器相似，但是内部，不是用FET管芯，而是采用专用的数字芯片。数字PCB板上多了几个端点：电源正极端口、电源负极端口、数字信号端口、时钟端口、这些端口都是由数字传声器内部的数字芯片决定的。

不过这种DC m的，数字传声器由于采用的依然是传统结构半手工组装，指标的一致性并不理想，所以它只是一个过渡产品，硅传声器问世后DECM已经淘汰.。



DECM数字传声器外观图         ECM模拟传声器外观图



数字传声器的应用前景如何？

数字传声器在高档手机的应用已见诸报道，但是也只是样机。由于涉及到相关芯片的端口改动，大多数的手机主芯片并无传声器的数字接口输入端，因此数字传声器在手机上的使用、普及尚需时日。目前，高端电子消费类，例如有的品牌的富高档笔记本电脑率先采用了数字传声器，用2个或4个数字传声器组成嵌入式传声器阵列，来获得非常清晰的语音效果。结合了波束成形、噪音抑制和回声消除算法的传声器阵列，能够产生更高质量的声音输入，大大改善了声音输入质量，使得VoIP和语音识别等功能更为优异。而WINDOWS新版本VIST对数字传声器的应用起到了推波助澜的作用，在VIST中有一个最新语音处理功能，配用传声器阵列，获得非常清晰的语音效果，这也是笔记本的一个新卖点。

在其他音频类电器当中应用数字传声器还是很少。在智能音响当中，有的产品已经采用了数字传声器。可以预见在数码产品中更广泛的采用数字传声器只是时间问题。因为，数字音频产品体积越来越小，功能越来越多，抗干扰、高清晰的要求也就越来越高，而能够担当这一重任的，只有数字传声器。

前面介绍的ECM部件加数字芯片的组装而成的这种结构，一致性比较差，所以笔者认为这种结构组装的数字传声器只是一个过渡产品，现在已经被硅数字传声器取代，但是它们的基本原理是一样的只是封装和生产的工艺不同而已。

数字传声器的出现是数字电路发展的必然，该产品将使数字语音拾取、传递开拓了一个崭新的领域，相信会在更多的通信、数码产品播放系统中被广泛采用，而语音技术登上一个崭新的台阶。

七、通用传声器

问：什么是鹅颈传声器？

鹅颈传声器其实就是一种电容式传声器，因为它的样子像鹅颈故此而得名，通常用于中小型会议室。

通常的鹅颈传声器，是由内置驻极体单指向传声器、加一个LED光环、结构件、开关就构成的。

现在的鹅颈传声器做了技术升级，它可以配合会议智能系统进行智能选择切换、语音唤醒、静音、无发言自动关闭等智能化的功能，使产品上一个新的台阶。一些更高级的额镜传声器还配置了触摸式音量调整，使用起来就更加灵活方便。

 问：什么是直播传声器？

严格的说，直播传声器没有这样一个技术分类。但是随着网络直播这个行业的兴起，各种各样的直播传声器大量涌现，从直播的应用特点来看，直播传声器还是有它具体的特点和要求的。

1、灵敏度要足够高而且灵敏度要可调整，以适应不同的直播需要。

2、带指向性切换功能，在一个传声器上可以实现，多种指向性，以适应直播的不同需求。

3、带混响功能，以适应直播当中，唱歌需求。

4、带静音开关，以适应直播当中静音的需求。

9、无线传声器

问：什么是压强传声器（传声器）？

压强式传声器——无方向指向特性，传声器的振膜是裸露在声场中的，振膜后面是密封的，声波无法入射。所以，这种传声器具有无方向指向特性，或者说它具有球形指向特性，见下图：



10.4  问：什么是压差式传声器（传声器）？

压差式传声器的振膜后面不密闭，因此振膜的振动取决于前面和后面的瞬时声压差，即对声压梯度产生响应。很显然，从前面0°和后面180°入射的声波，都可以产生很大的声压梯度，所以接收能力最强，具有较高的灵敏度。从侧面90°和270°入射的声波，到达振膜前后两面的强度相等，因而声压梯度为零，传声器没有输出，灵敏度为零。因此，压差式传声器具有8字形(或双向)指向特性，如下图所示。

问：什么是混响传声器（传声器）？

     混响传声器，可以带来余音缭绕的效果，增加了声音的丰满度，获得了卡拉ok演唱者、和普通老百姓的青睐。

       在电子混响技术出来之前，要获得混响效果，只有在类似像卫生间或者澡堂里面的环境中，才有余音缭绕的效果。

     早期的混响传声器，设计者们把传统的动圈传声器，在传声器结构的背面，再加一个振动系统，他是有混响专用印模，弹簧，和可变量膜片等组成的，加一根弹簧就构成了，混响的效果，效果也不错，见下图，

后来随着电子技术的发展，专用的卡拉ok混响集成电路，问世取代了上述的，机械弹簧混响话筒。原理框图见下图。

，

不过，混响传声器就是供大家业余时间开心玩玩的，参加正规的唱歌比赛，是不允许使用混响功能的，真心想练习唱歌的，建议平时也不要采用混响话或者混响电路，那样，无助于自己唱歌水平的提高。

问：什么是无线传声器（传声器）？

无线传声器就是将传声器输出的信号，送入无线发射器，无线发射器再把这个信号发射出去，配套的无线接收器接收这个发射信号然后送入放大器放大，就完成了声电和电声的无线转换。

问：无线传声器（传声器）有哪些种类？

无线传声器分为调频、调幅、数字三大类。调幅是早期的产品，由于容易受干扰，信噪比比较差，现在已经淘汰。调频无线传声器，又分为广播频率FM，V段、U段、G段的频率。

FM广播频率，由于频率比较低，又落在广播电台的频率,容易受广播电台的干扰，所以FM，无线传声器很少实际应用；U段G段是当前的无线话筒的主流。

问：无线传声器（传声器）的产品有哪些产品？

无线传声器的产品种类比较多，但是主要的有以下几种

1、手持式舞台用无线传声器，适合演出唱歌、主持；

2、头戴式无线传声器，适合授课、舞台剧演出、访谈；

3、乐器无线传声器，适合吉他、古筝、等音量比较小的乐器无线传声。

问：常用无线传声器（传声器）的频率是怎样分布的？

88-108 MHz    FM电台频道范围

174-216 MHz   电视频率范围

150-216 MHz是较佳的VHF无线传声器频率

450-530 MHz UHF    无线传声器频率

944-952 MHz  UHF   目前无线传声器多用的频率

2.4G  频率较高，但是由于2.4G的蓝牙设备，路由器设备设备太多了，出现了容易受干扰卡顿的状况, 这一频率的产品并不普及。

问:蓝牙传声器性能如何？

蓝牙频率(2.4G)的无线传声器，早已经有问世，理论上说蓝牙耳机就是一个无线传声器,但是由于距离太短, 且容易受干扰而出现噪声、一卡顿等现象, 除了蓝牙耳麦以外,专门的蓝牙传声器应用并不普及。

八、特种传声器

问：特种传声器（传声器）是怎么定义的？

在本书中，特种传声器功能用途比较特殊，用量比较少，用途指向比较窄的传声器。

问：什么是阵列传声器？

阵列传声器是指由若干个传声器按一定的几何结构排列而成的阵列，它具有很强的空间选择性，可以在一定的范围内实现声源的定位与跟踪。目前，传声阵列主要有：一字阵、十字阵、圆形阵和球星阵。它们被广泛应用与军事和工业领域，此外，在视频会议、视频监控、故障诊断、声控机器人等民用项目中也风靡开来。

基于声传感器阵列的定位技术大体上分为三类：

（1）基于可控波束形成的定位技术；

（2）基于子空间的定位技术；

（3）基于到达时延估计的定位技术。

这三种技术，都仰仗着算法语言的有效配合，阵列传声器才能发挥出有效的声源定位作用

现在越来越多的智能音响，语音识别系统，采用了阵列传声器或者说叫传声器阵列。传声器阵列是声束形成或声全息设备中必不可少的重要组件，也是当今语音识别系统必不可少的重要组件。

问：怎样选择阵列传声器？

有以下要求：

1、各项指标的一致性要好，包括灵敏度频率响应和相位特性的一致性。

2、本底噪声要小。

3、采用什么样的阵列？间距是多少？要根据电路和整机的要求设计。

4、综合以上要求还是采用一致性好的硅传声器作为首选。

问：什么是唇语传声器？

早期的唇语传声器，是一个固定在嘴唇部位的片型装置，配合其他装置形成一个近讲的效果。

当今的唇语传声器TLM严格的说，它是一个图像语音识别系统, 而不是一个通常产品意义上的传声器。

它的基本原理是：一个图像语音处理器计算机的摄像头对准一个正在说话的人，扫描器说话时面部肌肉皮肤的变化情况，然后建模,进行数据分析，根据人的面部，以及唇部的变化，经过计算识别后转换成声音, 这样就知道被记录人在说什么.

这是一个新兴的技术，目前还不是很成熟，例如，只知道说了什么还不够，声音什么频率？什么语调？仅仅通过图像是无法正确获得的。

问：什么是固导传声器？

固导传声器的作用是:解决在噪声很严重的环境下，检测和提取振动信号，并把振动信号转为电信号，它有效的解决了噪声环境下的振动检测问题。

   它的基本结构是由一个振动传导杆头，把振动传导杆检测到的振动信号再传递给固导传声器的膜片，膜片产生振动然后TET放大、输出电信号，从而实现了将振动信号变为电信号的转换。

它的基本结构很类似于ACM传声器，内部也是有，膜片，垫片，FET、极板。

11.5  问：什么是抛物面传声器？

抛物面反射镜式传声器，是有一个抛物面反射器和放置在抛物面焦点上的传声器组成的，它有点类似于卫星电视接收天线的样子。

抛物面反射器的形状，使得平行于轴线的入射声束在焦点上，要在交点处获得较大的增益，反射器的尺寸必须大于入射波的波长。

笔者在20世纪70年代初无线通讯不发达的年代，曾帮助浙江的铁路部门安装过此类的传声器，用于收集来自远方的火车声音信息，抛物面镜的直径有1.5米多。

问：可否提供一个抛物面传声器范例？

笔者给大家提供一个早期的DIY的范例，可以参考制作以下是实体图



以下是抛物面传声器的放大器原理图

这个装置是一个高灵敏度立体声抛物线传声器的立体声放大器。它它和抛物面天线结合以后可用于收听到遥远的声音。一般来说抛物线传声器大多是单声道，这个采用两个传声器双声道放大器，具有立体效果，也具有更高的增益和更远的距离。工作电压：9 - 15V直流工作，工作电流很小：7mA左右。

问：什么是压力区传声器传声器？

压力区传声器是一种按新的原理拾取声音的新型传声器，也称界面传声器。

方法是把传声器尽量靠近反射面放置，这时直达声与经反射面反射的反射声的相位几乎相同，因而可获得平直的频率响应，或者说把相位抵消的频率移到可听的频率以外，所谓压力区就是指反射面附近直达声与反射声相位几乎相同的区域。

问：压力区传声器传声器的优点是什么？

压力区传声器与一般传声器相比其特点为：频率响应曲线宽而平坦，灵敏度高，拾音范围大，不存在声波传播方向，即具有半球形指向性，声源移动时，不会使音质受到影响。

由于上述特点，PZM传声器即适合于演播室录音，也可作舞台和会场扩声用，其录音效果好，声音自然、明亮而没有染色，而且又有较大的动态范围。

问：什么是激光传声器（传声器）？

真正产品意义上的激光传声器，目前还没有，下面介绍一个，可以DIY的激光传声器，基本原理是利用普通传声器接收的声音引起激光发射二极管的光波振动，然后将激光直线发射的接收电路的光电三极管上，接收电路对信号进行解调，最终达到声音还原。

上图是激光传声器的激光发射电路原理图

      上图是激光传声器 接收器的原理图

问：什么是光纤传声器（传声器）？

美国在60年代末发明了光纤传声器，但是真正把它转换成产品的，是以色列，已经生产出了光纤传声器的成品。

光纤传声器的基本原理是，当反射膜在声音的作用下产生振动，投射在上面的光的强度就产生了同声音一致的变化，这个变化量就转换为电信号放大后即得到声音转换后的电信号。

当然以上，这是一个浅显的解释，真正的产品是由

强度型光纤、反射膜、和入射说光纤构成的高精度的换能器为核心的。

光纤传声器的优点是，体积小巧质量轻、使用简单，安装方便，可以用在特殊的场合，例如可以用于很深的水中作业，也不容易被其他间谍设备侦测到，具有很高的军事使用价值。

问：光纤传声器（传声器）有什么特点？

光纤传感器具有体积小、结构简单、灵敏度高、抗电磁干扰且光纤本身的低损耗、耐腐蚀和安全可靠等优良特性, 将光纤传感器应用到传声器中可使传声器的体积减小，而灵敏度和抗电磁干扰性显著提高。这种光纤传感器在完成声光转换的同时对声频信号进行了滤波处理，从而能够在强电磁干扰等一些特殊的环境中工作而不受影响。光纤传声器是以反射式强度型光纤传感器为基础来进行的，它的基本结构由光源、光纤传感探头和作为光电转换元件的光接收器组成。它的工作原理是这样的：由发光二极管发出的光经过光纤入射到具有金属涂层的弹性膜片上，当声音信号使弹性膜片振动时，入射光被弹性膜片振动调制后反射出去，此时接收光纤接收反射光，解调后就可以还原成声音信号了。

问：光纤传声器是有哪些部件构成的？

基本上是以下六部分组成的：

1 光源

发光二极管LED是低速、短距离光波系统中常用的光源。它所发出的光是非相干光，其具有较宽的频谱（30-60 nln）和较大的发射角。与半导体激光二极管LD相比，结构简单、价格低廉。因而一般选用它作为光源。

2 光电探测器

光探测器是一种光电信息转换器件，在光纤系统中，光探测器的作用是将光纤传来的光信号功率转换为电信号电流。PN光电二极管的响应时间只能达到10～7s,对于光纤系统的光探测器，一般要求响应时间小于10～8s，因而为了提高响应速度、降低扩散的影响，我们采用PIN光电二极管作为光接收器。

1. 光纤耦合器

光纤耦合器是实现光信号分路、合路得功能器件，一般是对同一波长的光功率进行分路或合路。光波系统中多模光纤做成的耦合器，通常有两种形式，一种是拼接式，另一种是熔融拉锥式，我们采用的是Y形熔融拉锥式的1

2耦合器。

4光源驱动电路

光源在光路中的作用如同电源在电路中的作用，光源的稳定准确度在很大程度上决定了光纤传感器的准确度，因此为保证光源的恒亮度和低噪音，在其驱动电路的设计中采用恒亮度控制电路额噪声抑制电路。

6 振动膜

要求厚度很薄，质量轻、低频响应能力好。在反射膜外镀金属的选用上，要考虑到外镀金属，要求反射率越高越好。

5光纤

在光路总体设计中，使用标准的62.5／125 多模石英光纤作为光路的传输介质，它与光源的耦合效率较高。

问：光纤传声器的优点是什么？

与其他传感器相比，光纤传感器除了具有良好的抗电磁干扰能力、体积很小、设计也很简单、灵敏度非常高，而且光纤本身的损耗是非常低的，还有光纤具备耐腐蚀、耐高温、高压、安全可靠等等优点外，它在压力、位移、速度、温度等物理量的测量中也具有独特的性能。比如说病人在CT机环境下要与医生进行联系时，光纤传声器就能起到很好的作用，而其他类型的传声器就很难做到了。

与其他类型的传声器相比，光纤传声器采用的是独特的光学技术和微电机系统MEMS结构的声震动换能技术及信号处理技术，对声音和振动进行传感，具有电容式传声器等诸多传统传声器不具备的优异性能：

1.优异的抗电磁干扰（EMC）性能、优异的声音精度；

2.可以远距离通话、监控，具有极高的灵敏度；

3.非常宽的音频响应范围0.5Hz-10KHz；

4.寿命长、可靠性高；

5.极小的体积、极轻的重量，携带起来方便,操作简单；

6.适用于极其严酷的使用环境；

7.可以组成传感器阵列来应用；

因为光纤传声器在各个方面的独特性能，它现在在一些国家的研发机构、MRI系统制造商、医院。大学中获得大量应用。另外光纤传声器在军事、航空领域和水下作业中也有非常广泛的应用，而且光纤传声器在这些领域内深受关注。

光纤传声器传感技术是近年来继光纤通讯获得成功之后，迅速发展起来的一种新型传感技术，国外始于二十世纪七十年代，之后许多研究工作主要集中于工程应用的光纤传感器。

问：光纤传声器的缺点是什么？

目前光纤传感器仍难以在工业过程中得到广泛应用，其原因就是其造价实在是太高，而且其测量手段和装置都是很复杂的。实用化光纤传声器在设计、加工工艺、使用方面的难易程度与性价比等方面与机电型传声器相当时，光纤传声器才能获得广泛应用。

问：光纤传声器的发展前景如何？

国内从二十世纪八十年代进行光纤传声器的研究，由于条件的限制，研究水平比国外还是有一定的差距的。目前光纤传声器技术主要还是掌握在欧美国家，国外最早在1979年出现了关于光纤传声器的专利，至2002年，共约四十项专利，其中美国申请约三十项，其他以色列、日本和加拿大等国家也拥有数项专利。而我国目前至2013年有针对性的专利大约有四项（网上了解的），分别是深圳市豪恩电声科技有限公司于2005年6月28日申请的《光纤传声器》，北京邮电大学2010年1月26日申请的《一种光纤传声器》，东南大学2010年7月13日申请的《基于空分复用的分布式干涉型光纤传声器阵列装置》以及山东大学2009年11月6日申请的《一种ＤＦＢ光纤激光器型光纤传声器及其分布式阵列装置》。目前光纤传声器在国内是还没有商业化的产品出售，国际上也仅有以色列有商业化的产品出售。

今后的光纤传声器，将向着MEMS制作技术的方向发展，与传统的传声器工艺结构相比，MEMS光纤传声器具有灵敏度高，抗电磁干扰，本底噪声小、尺寸小，质量小等优势，适合长距离高保真高保密传输声音信号的优势。

问：什么是测试传声器？

测试传声器被认为是标准传声器，它具有良好的频率响应曲线极低的失真度和稳定的工作性能。

灵敏度有三种：自由场灵敏度、声压灵敏度和扩散场灵敏度.自由场灵敏度平直的传声器叫自由场型（或声场型）传声器，主要用于消声室等自由场测试，它能比较真实地测量出传声器放入前该点原来的自由场声压，声级计中就是使用这种传声器。声压灵敏度平直的传声器叫声压型传声器，主要用于仿真耳等腔室内使用。扩散场灵敏度平直的 叫扩散场型传声器，用于扩散场测量，有的国家规定声级计用扩散场型传声器。

问：这两类传声器的主要区别在哪里？

两类传感器的最主要区别是：

1.自由场传声器所测得声压是消除了传声器对声场影响后的声压，

其自由场灵敏度平直，具有平坦频率响应的传声器叫自由场型

（或声场型）传声器，最主要用于消声室等自由场测试，

它能比较真实地测量出传声器放入前该点原来的自由场声压

2.压力场传感器则测的是实际的声压级，即是传声器振膜表面上

的声压级，包括了因为传声器本身的存在而引起的声场的变化。典型的应用是测量封闭耦合腔的声压级；测量边界或壁面上的声压级，在这种场合，传声器构成壁面的一部分，因此测量得到的是壁面自身上的声压级

问：什么是混响传声器？

     混响传声器，可以带来余音缭绕的效果，增加了声音的丰满度，获得了卡拉ok演唱者、和普通老百姓的青睐。

       在电子混响技术出来之前，要获得混响效果，只有在类似像卫生间或者澡堂里面的环境中，才有余音缭绕的效果。

     早期的混响传声器，设计者们把传统的动圈传声器，在传声器结构的背面，再加一个振动系统，他是有混响专用印模，弹簧，和可变量膜片等组成的，加一根弹簧就构成了，混响的效果，效果也不错，见下图，

后来随着电子技术的发展，专用的卡拉ok混响集成电路，问世取代了上述的，机械弹簧混响话筒。原理框图见下图。

，

不过，混响传声器就是供大家业余时间开心玩玩的，参加正规的唱歌比赛，是不允许使用混响功能的，真心想练习唱歌的，建议平时也不要采用混响话或者混响电路，那样，无助于自己唱歌水平的提高。

• 数字传声器

数字传声器

问：什么是数字传声器？数字芯片的传声器---DECM

传统的传声器输入输出的都是模拟信号，因此我们称这种传声器为模拟传声器（ECM)。

模拟传声器的制造成本较低，抗干扰性能较差，噪声大是该产品的致命缺陷。而数字化产品、无线产品都有着较宽频谱的干扰，显然模拟传声器已经不能适应这新产品尤其是高端数码产品的需求。  数字传声器（DECM)输出的是数字信号，最大优点是高保真度，极强的抗干扰性能，自然界的各种干扰对数字信号几乎不起作用。

问：数字传声器的优点是什么？

数字传声器的最大优点是抗干扰能力强，无需向传统传声器那样内置高频滤波电容、滤波器电路。数字传声器因其固有的特点，不会受到那些来自电脑、网络、射频际磁场信号源的干扰、影响，因此在接入的时候，无需采用屏蔽线，可以有效地利用相关产品的有限空间。数字传声器的芯片特点：

•   核心芯片设计，为产品提供空间及降低总成本
•   芯片内部设计有∑-△使输出为稳定地数字信号.
•   较强的滤除RF和EM干扰
•   低电压输入，低消耗电流
•   符合RoHS环保低铅含量要求
•   双声道自由转换，可实现立体声。

数字传声器（或数字传声器）当属前瞻性产品，市场应用并不多。由于数字是传声器在具体使用的时候必须要有与之相适应的接口电路，接口协议软件，所以短时间内普及应用还不太可能。

问：数字传声器的原理是什么？

不同的是数字传声器采用了数字集成芯片,该芯片集成了低噪声、微功耗的前置放大器，内置了A/D转换器、立体声输入、休眠模式、等功能。整合了专利的MEMS技术，支持标准自动选放(Pick-n-place)设备。

结构原理：一个换能器，用于产生代表声信号的模拟信号，（通常由驻极体振膜及其背电极来完成的）；和大于1的阶单比特∑-Δ调制器模数变换器，按照过抽样速率并以∑-Δ调制比特流的形式从模拟信号中产生数据输出信号。如下图所示：

数字传声器原理图



 问：数字传声器的结构是怎样的

数字传声器的外观与传统的传声器相似数字传声器的基本结构与传统传声器相似，只有在比对两款产品的pcb板时才会发现，数字传声器的PCB板上多了几个端点：电源正极端口、电源负极端口、数字信号端口、时钟端口、这些端口都是由数字传声器内部的数字芯片决定的，见下图1、图2、图3。



图1: 数字传声器         图2：传统传声器

图3：数字传声器结构图

图3：数字传声器结构图

从图3中我们不难看出，声传动依然是传统传声器的振膜、背极板，但是芯片是丹麦公司的专为传声器开发的IC,内置了A/D转换器、高增益、低噪声、低功耗放大器，芯片将振膜捡拾的音频信号经IN端输入，A/D转换后进行放大，然后经DATA端输出。VDD端是电源输入端，该芯片的额定电压为1.8V，实际可以在1.0-3V之间选用；L/R端则是左右（可选）声道输出。

3-3 数字传声器的芯片

数字传声器的芯片来自丹麦AudioAsics公司。。。。。。。。。。。

GND

DATA

CLOCK

VDD

IN

L/R

3-4 数字传声器的振动传递

数字传声器

 问：数字传声器是怎样测试的？

作为前瞻性产品，数字传声器的指标测试需要数字测试设备，价格昂贵，至今还没有一种实用、简洁的测试手段。笔者采用进口芯片组装的USB数字信号放大器解决了这一问题，用下图所示功能版，配合使用COOL EDIT PRO、RMAA软件，实现了数字传声器电性能指标的测试、重放与信噪分析，取得了比较好的效果，而成本只有几百元。

廉价而实用的USB数字信号放大板

问：请介绍一下数字传声器的应用？

在手机上的应用：数字传声器在高档手机的应用已见诸报道，但是也只是样机。由于涉及到相关芯片的端口改动，大多数的手机芯片并无传声器的数字接口输入端，因此数字传声器在手机上的普及尚需时日。

在电脑上的应用：目前，高端电子消费类，例如富士通生产的高档笔记本电脑LIFE BOOK Q2010笔记本电脑率先采用了数字传声器，用2个或4个数字传声器组成嵌入式传声器阵列，来获得非常清晰的语音效果。结合了波束成形、噪音抑制和回声消除算法的传声器阵列，能够产生更高质量的声音输入，大大改善了声音输入质量，使得VoIP和语音识别等功能更为优异。而WINDOWS新版本VIST对数字传声器的应用起到了推波助澜的作用，在VIST中有一个最新语音处理功能，配用传声器阵列，获得非常清晰的语音效果，这也是笔记本的一个新卖点。

在数码产品中的应用：

虽然尚无相关报道，但是可以预见在数码产品中采用数字传声器只是时间问题。因为数字音频产品体积越来越小，功能越来越多，抗干扰、高清晰的要求也就越来越高，而能够担当这一重任的，只有数字传声器。

问：数字硅麦有哪些特点？

问：驻极体传声器在应用当中要注意哪些问题？

1、传声器的基本指标选择要符合整机的要求，包括：灵敏度，电流，频率范围，信噪比，指向性、相位、失真度这7个重要指标。

2、传声器内置的滤波器参数是否符合整机的抗干扰要求。

3、对于语音识别电路的应用，还要考虑相位的参数要符合整机的要求。

4、对于唱歌用的传声器传声器，还要引入音色的考核选择。

问：驻极体传声器在焊接中要注意什么？

驻极体传声器是怕高温的，在焊接的时候一定要注意：

1、电烙铁一定要可靠接地，避免漏电造成损坏。

2、加散热器，通常用铜或者是铝材料，按照被焊接传声器的尺寸“挖坑”，将被焊接的传声器，放入散热器的坑内进行焊接。

3、焊接的时间，每个焊点不要超过两秒钟，否则，高温会造成驻极体传声器的灵敏度的下降、漏气、频率响应裂变如此 变坏等，或者是造成不可逆的损坏。

问：单指向驻极体传声器应用注意什么？

1、单指向的驻极体传声器是压差传声器，要求正反两面都要能够接受声音，所以单指向的传声器的传声器在应用的时候，不能封闭在设备外壳内部，它的正反两面，0度和180度都要能够接收到声音，才能实现单指向性，这一点在应用的时候必须务必注意。

2、单指向的驻极体传声器具有近讲效应，距离远的时候低频会明显低落，感觉低音不足。距离近的时候低频会明显的上升，这个在使用的时候要注意。

问：驻极体传声器的输出方式有几种？

有2种，源极输出和漏极输出，通用电路比较多采用漏极输出。

问：双指向驻极体传声器应用注意什么？

使用的注意事项，同单指向。

1、传声器在手机上的应用

本文所提到的传声器是指驻极体传声器（传声器）。

手机主要是指移动电话、也包括无绳电话的手持机。

问：：手机上的传声器通常采用那种类型的？

答：一般用背极式驻极体传声器。有少数低档手机采用振膜式传声器。

背极式瞬态响应好，防潮性能好，价格稍高。振膜式价格相对便宜整体性能比背极式要逊色。还有一款叫作前腔式，结构更为简单，指标同振膜式，但体积可以做得更薄。

问：：手机传声器采用何种尺寸为好？

答：一般认为：在外壳尺寸允许的情况下，采用尺寸大一些为好。这是因为：尺寸大一些的传声器灵敏度可以做得高；焊接时散热好，不会发生焊接小规格传声器时常见的灵敏度劣变的问：题；相同结构的传声器，体积大一些的价格也便宜些。

问：：手机的传声器采用多高的灵敏度比较好？

答：手机的电路不同，增益不同，对传声器的灵敏度要求也不尽相同。但一般在-58—-64之间选择。有的手机一味追求体积小，不得不采用超小型传声器，但通话灵敏度明显偏低。如市售的一款品牌小灵通用直径4mm的超小型传声器，用户反应对方总是感觉音轻，笔者将传声器换为6mm的传声器后传声音量明显增加（该机的空间完全可以置换6 mm的传声器）。

问：手机对传声器的频响有何要求？

答：前文中曾提到，手机传声器所担负的只是语音传输，频率范围在180---4500赫兹，现在的传声器均能达到这一频响要求。供应商提供的相关标准为20---16000赫兹，足够了。

问：：手机对传声器的电流、阻抗有什么要求？

答：电流值一般小于0.2mA，阻抗值一般标定为：1k----2.5k，传声器的电流、阻抗基本取决于传声器内部的管芯（FET）阻抗电流值。电流值与阻抗有关，两者之间为反比。有的手机芯片对传声器的阻抗很挑剔，阻抗不对，灵敏度再高，声音都提不起来。笔者曾遇到一个案、手机产品，把最高灵敏度的传声器用上去了，通话声音总是很轻，数天找不出原因，后换一0.3mA电流值、灵敏度并不高的传声器后，传话声音大增。0.3mA的传声器阻抗略小于1k ，后查手机芯片才知道，芯片输入端阻抗很低，传声器的阻抗高了就不匹配。

问：手机对驻极体传声器的噪声、干扰有何要求？

1、手机电路的工作频率很高，传声器必须要有滤除高频干扰的功能。

2、传声器的结构必须是全屏蔽的，PCB板采用双面板，并大面积“地”。

3、传声器要内置高频滤波电容，通常是3p、10p、33p电容并联在传声器的内部输出端上，档次更高的手机则要再内置电感，串联在输出端上。通常与一个330欧姆的电阻和一个5.6v的压敏构成一个π型滤波器。压敏电阻本身相当于一个470p的电容。

4、传声器的封装工艺不良，外壳与PCB板的“地”接触不良也会导致引入干扰。

围绕以上4个方面检查，就会找出问题所在。

问：手机产生回音是传声器的问题吗？

所谓回音，就是在通话中，总有一个延迟的相同的声音紧随其后。早期的手机电路不完善，没有消回音电路，当传声器灵敏度过高、外壳的声结构设计不良时，就会产生回音。现在的GMS、CDMA都不会存在回音问题。但在廉价无线电话、低档蓝牙、无线免提产品中回音现象还是时有发生。

值得提醒的是：现在的蓝牙耳嘜极易产生回音，这是因为蓝牙耳嘜体积小，内部的声安装结构、消回音结构不良造成的。当然，有时回音是通讯网络本身的问题。

如发现本机造成的回音，应从以下几方面处置：

1、手机喇叭不能与机壳、PCB板直接接触，应加隔减震软胶垫，阻断声震动造成的回输造成回音。

1. 传声器加软胶套与机壳隔离

3、传声器的灵敏度选择很重要，过高就容易产生回音。

问：手机的传声器能和PCB板一起回流焊吗？

早期的传声器不行，传声器的振膜在温度高于90度时就劣变，灵敏度变低，时间稍长会造成永久性损坏。所以只能手工或者有条件的波峰焊接。但是最新开发的耐高温驻极体传声器已经解决了这一问题，可以像贴片元件一样进行回流焊接。

问：手机的传声器在安装中要注意些什么？

1、传声器在焊接过程中应避免长时间的高温，否则将导致灵敏度下降。

2、传声器在安装过程中，应避免过力挤压，过力积压会使内部的振膜变形造成失真。

3、传声器在储存、使用环境中应避免潮湿，潮湿将导致灵敏度下降。

4、传声器在安装、使用的过程中应避免强静电：强静电将导致内部的管芯击穿。

5、传声器在安装、使用的过程中应避免射线辐射，否则将导致极化电荷、灵敏度快速下降。

问：客户说音质不好怎么办？

音质不好，首先要检查频响曲线有没有问题，如果频响曲线明显的有跌落或者上翘，都会导致音质不好。

还有就是，曲线是好的，音质听上去还是不理想，这个属于音色问题，与传声器的声学结构以及膜片质量有关。

问：客户说灵敏度低怎么办？

如果你提供的灵敏度足够高，客户还说不够高，还说灵敏度低，那问题就是阻抗不匹配，要换一下高阻抗或者低阻抗的就可以解决。

问：客户说有噪声怎么办？

一定要亲自听一下是什么噪声？是电路的干扰噪声？高频干扰噪声？电源干扰噪声？还是环境噪声？必须要识别出来。

   然后有的放矢的解决。

1. 很强的交流声音（交流电哪种嗡嗡声），属于接地不良。
2. 喀喇喀喇的噪声属于正负极之间漏电；
3. 蚊子声音伴随卡啦声，WiFi干扰
4. 哈哈的广谱噪声，属于开关电源的干扰；
5. 较强的蜂音，属于手机射频干扰。
6. 哒哒哒属于电火花干扰（有的摄像头也会发出这类声音的干扰）

问：客户说有高频干扰怎么办？

要了解客户说的高频频率是多少，然后看一下我们提供的，传声器里面是否有对应的滤波电路，是否与客户所说的高频干扰的频率相吻合，滤波才有效果。

问：客户说一致性不好怎么办？

灵敏度的一致性不好，很容易发现。但是阻抗一致性不好，也会导致灵敏度一致性差，这时候单凭一台测试仪是发现不了的。但是测阻抗，反而能发现。客户反馈说，灵敏度一致性不好的时候，除了检测灵敏度的一致性外，还要看阻抗的一致性，如果一批货当中，阻抗，高高低低都有，最终会导致灵敏度一致性差，但是，用传声器测试仪测不出来，只有上了整机才能反应出来，这一点要足够重视。

问：客户说阻抗不匹配怎么办？

有的客户、有的产品对传声器确实有阻抗要求，如果阻抗不匹配最直接的反应是，灵敏度始终不上去。客户他们通常用万用表测传声器两端的电阻，虽然这个电阻值并不完全等于传声器的阻抗，但可以间接反应传声器产品的阻抗，我们对客户的这个值要了解，然后，按照客户的要求选择对应阻值的传声器给客户就可以了。

问：客户说电流不稳定怎么办？

 电流不稳定通常是FET管芯不稳定引起的。极少数情况是由于管线的内部不良；电极间有脏物也会导致电流不稳。

   还有一种很少见的情况，就是驻极体膜片开胶、松动脱落不规则的与极板接触，导致电流忽大忽小。

问：蓝牙耳机客户说传声器声音刺耳怎么办？

声音刺耳一般是，低频和中频的曲线跌落，高频上翘造成的要首先测试有问题的传声器的频响曲线。低频跌落，通常是吸膜、封装过紧膜片折皱、外壳和腔体配合过紧没有了回路气间隙几个原因造成的。

问：电话机客户说传声器声音发闷怎么办？

声音发闷是高频不够，高频不够的原因，主要是封装不严，漏气造成的。

问：客户说传声器指向性不好怎么办？

如果说向客户提供的传声器，出厂测试指向性没有问题，到了客户那里说指向性不好，就要看客户的安装是不是有问题，因为单指向传声器，不能封闭安装，必须要，0度和180度也就是正反两面都要能够接收声音才能呈现指向性，如果封闭式安装就会失去指向性，有的客户不懂这一点，像安装全指向传声器那样全封闭的安装单指向传声器，只留一个收音孔，这个是不对的。

问：智能手表客户说传声器到了用户那里灵敏度丢失怎么办？

这种情况极为罕见。笔者实践和亲自经历的经验证明，这种灵敏度丢失经常发生在客户端，客户在装配过程当中暴力安装，用镊子用力顶压传声器，导致膜片变形脱落，与外壳短路，电荷逐渐泄放，最终，没有灵敏度。而且这种质量事故通常发生在环膜简易传声器上。

问：蓝牙耳机客户说有回音怎么办？

大量的实践证明，蓝牙耳机有回音基本上与传声器无关，大多是由于蓝牙的EQ消回音电路调整不当引起的。传声器在载蓝牙耳机壳里安装的时候一定要加上软胶护套，传声器安装要到位，不要悬空，也不要硬碰硬的刚性安装。

问：会议传声器的客户说我的传声器啸叫怎么办？

啸叫的技术术语叫做：声电反馈，它的原理是，外部的声音进入传声器，传声器的声音经过放大器放大、喇叭播出后，再次回到传声器，这样周而复始，造成了一种声音和放大器的正反馈同相叠加，进而产生啸叫。

啸叫的原因是多方面的，若环境反射、放大器的音量调的过高、音箱摆放的位置不对、都可以形成啸叫。如果一定要找传声器的原因，建议：

1. 用单指向传声器，可以减轻声电反馈造成的啸叫。
2. 适当降低传声器的灵敏度；
3. 在会议传声器的顶部加海绵罩；
4. 在生产传声器的内部加一个0.03微法的电容拉低高频。

问：客户焊接引线以后灵敏度下跌很多为什么？

传声器是怕长时间高温的，在焊接过程当中如果焊接时间过长、焊接时没有加散热板、很容易导致内部驻极体电荷的流失，最终导致灵敏度下降甚至完全没有灵敏度。

问：答录机客户已经给他最高灵敏度了仍然反应灵敏度低？

答录机放大器IC对传声器的阻抗很挑剔,要提供低阻抗传声器，也就是电流要大一些的，建议选C档管芯生产的传声器就可以解决这个问题。

问：语音遥控器客户反应传声器语音识别不准？

传声器的性能对语音识别的准确性确实有影响。要检查传声器的，频率响应、相位特性是否合格？语音识别的传声器产品一般要求相位的误差度小于10°，过大就会出现语音识别错误增加的现象。这是一个新的课题。

问：降噪耳机客户反应左右耳机的降噪效果不一样与传声器有关？

降噪耳机，对传声器还是有一些特殊的要求的：

1. 左右要配对，包括灵敏度、频率响应本、失真度。
2. 相位误差要小左右，配对要求小于20°。
3. 实践证明，传声器安装的位置对降噪造效果也有影响，不过这不属于传声器本身的问题。

问：声控灯客户反映灵敏度偏低原因在哪里？

声控灯都是采用的一些廉价的低增益的放大电路，所以他们要求传声器的灵敏度尽可能高来弥补放大器增益低的缺陷；但是在设计上，那个决定灵敏度高低的电阻Rd他们采用了典型运用值, 1-2.2k，这样的电路灵敏度显然是不够的, 建议客户把这个电阻有2.2k改为5k-10K欧姆，甚至更大阻值，这一问题即可解决。这个问题在一些廉价的，电话电路当中同样存在。

十、传声器的选择

选择合适的话筒正变得越来越困难。话筒的种类越来越多，每种各有所长，质量也都很出色。因此选购时最大的影响因素除了价格之外就是个人的喜好了。对于那些选购时喜好依靠客观参数而非主观印象的人来说，这里有一些提示供选购特殊用途话筒时参考，这些用途包括广播、录音或实况转播（有或无扩声）。

最平滑的响应

选择话筒时，用户首当其冲应关心其频率响应特性。频率响应必须足够宽广以拾取整个范围内的声音，自然声源质量没有可听的改变。

下一步是选择极性图形。在价格相同的各类话筒中，全向话筒通常具有最宽广、最平滑的响应，同时对喘息、手持噪声和风的灵敏度也较低。如果无过多的外部噪声或太多的混响，它们都非常适用于大多数应用场合。例如，AKG D 230动圈式全向话筒在记者中得到了广泛使用。

虽然全向话筒很好地接受来自所有方向的声波，但某些用户可能喜欢接受来自一个（单向）或两个（双向、8字形）方向的的声波。这意味着为了获得直接声与混响声的相同比率，心型和双向话筒、超心型话筒和高超心型话筒位置离声源的距离分别是全向话筒位置离声源的距离的1.7倍、1.9倍和2倍。

电输出阻抗非常重要，因为它应该与调音台、磁带录音机或放大器的输入阻抗匹配。此阻抗单位为Ω，通常在1kHz的频率处。动圈式话筒典型阻抗值为600Ω。

作为一个经验法则，设备的输入阻抗应该至少是话筒阻抗的3倍。目前市面上的所有调音台都满足这个要求。

此外，还有高阻抗话筒及可在低和高阻抗之间切换的双阻抗话筒。与高阻抗话筒相连的电缆长度不应超过7m，因为电缆电容会导致高频衰减。

内置放大器的话筒可插进高于或等于最小负载阻抗的任何负载中工作。如果话筒连接到带一个低于最小负载阻抗的负载之输入端，频率响应将受到损害。

过载声平主要对电容式话筒非常重要。电容式话筒工作在一个一直到某个声压级（SPL）的线性状态，此SPL称为过载或最大SPL，频率通常在1kHz。声平超过此值，输出信号将会由于谐波失真而变坏。

在最大SPL，总谐波失真系数不应超过0.5%或1%。在通常的应用场合不可能过载动圈式话筒，它们实际上永远不会使信号失真。

灵敏度是某SPL下的话筒输出电压。它一般在1kHz测量，单位是V/Pa或dBV。在某一增益设置下，较灵敏的话筒发声较大，但用户此时应该仔细使用，因为反馈危险也随之按比例增大。

正确选择型号

            选择传声器时，应考虑以下各种因素：使用场合、目的、要达到的音响效果、声源情况，以及对传声器特殊的要求等。

            对于动圈式或电容式传声器，为了适配不同声源的特点，生产厂家设计了多种不同的型号，并推荐每种型号分别适配人声(独唱或合唱)、弦乐器、管乐器、打击乐器和电声乐器等不同声源，选用时应当注意合理搭配以达到最佳效果。

 如人声和管乐器(小号、萨克斯管、长号等)的传声器要求较为柔和，且能避免气流的冲击；而低音鼓、低音吉它则要求低频响应和瞬态响应好；至于镲、钹等打击乐器则要求高频响应和瞬态响应好。在一些具有规模的音乐活动中，还可将传声器组合使用，以达到预期效果。选择传声器还有一个方向性问：题。用于电声乐器和手持演唱的传声器，绝大多数都具有心形或超心形方向性图案。这是因为其方向性较强，可最大程度避免拾取来自听众或其它方向传来的杂音，并可减少声反馈引起啸叫。人声使用的领夹式传声器和部分乐器传声器则是选用无方向特性，以便提高拾取人声的能力和全面拾取现场演奏的效果。

传声器输入和线路输入

             所谓线路输入，指的是有的声源(如电吉它、电贝司和键盘(电子琴和合成器))本身具有线路输出(LINEOUT)插孔，它可以通过屏蔽线直接接入调音台的线路输入(LINEIN)插孔上，以达到拾音的目的；所谓传声器输入，指的是直接用传声器拾音，并通过传声器线接入调音台的话筒输入(MICIN)插孔。

 在实际应用中，两种输入方式可独立使用，也可混合使用。但传声器输入方式用得较多，如对一只电吉它，可同时采用线路和传声器两种拾音方式，即占用调音台的两路，适当调节两者的比例可以获得更为优美动听的效果。

当然，在使用传声器的过程中，还应注意两个问：题：一是正确摆放传声器的位置；二是提防伪劣传声器。传声器与乐器或演唱者之间的距离及摆放位置，对拾音效果有很大的影响。常用传声器的支撑方式有手持式、台式支架、头戴式和领夹式等多种。流行歌曲演唱者大多数喜欢手持式传声器，并将话筒紧靠演唱者的嘴边，以充分利用动圈传声器的“近讲效应”，获得温暖、亲切的通俗唱法效果。传声器与演唱者嘴部的角度也很重要，一般取45°左右比较合适，如果角度达到或接近90°时，则有可能拾取到气流，冲击传声器而引起“扑扑”声。

台式传声器支架通常只用于语言拾音；立式支架固定传声器更适合于美声和民族演唱风格；近年来流行的头戴式传声器更适合于边舞边唱的通俗唱法；领夹式传声器主要适用于语言扩音，如会议发言、教师讲课、新闻广播、话剧演出等，而不适用于歌唱。

            对各种不同乐器拾音时，传声器各有不同的最佳摆放位置，使用时要注意。对大鼓的拾音方法很讲究，通常是把传声器插入大鼓背面的鼓皮的孔中，以便近距离拾取鼓声。有的还用布袋或人造革袋把传声器包住，以衰减过强的声压，避免过载失真，并获得一种较有弹性的鼓声。

十一、答疑篇

1、驻极体传声器

2、动圈传声器

3、无线传声器

4、标准传声器

5、特殊传声器

1、驻极体传声器

问：驻极体传声器为什么要极化？

驻极体是传声器，传声器的极头需要有直流电压，电容的极板之间要有电场电荷才能工作，驻极体本身是没有电荷的，但可以通过极化获得永久性的电荷，这样就取代了老式传声器要外加一个电源盒子的累赘。所以，驻极体传声器的，膜片或者是极板要极化。

问：驻极体传声器的寿命有多长？

理论寿命无限长。实际中，只要使用的电参数条件以及使用环境符合要求，几十年都不会损坏。笔者有一台1978年的三洋录音机，其内部9767的驻极体传声器，至今（2018）依然正常工作且录音清晰。

问：驻极体传声器怕潮湿吗？

驻极体传声器除非长时间处在严重潮湿环境下（85%以上），一般潮湿环境，不会导致灵敏度下降。但是长期工作在大海的环境上，例如船上的对讲机，由于，湿度当中还有盐分，就要注意加防潮网

问：驻极体传声器怕高温吗？

怕高温。高温会导致驻极体表面电荷流失、灵敏度下降。尤其在焊接过程中，如果散热不良，会导致灵敏度下降。在特殊情况下，会导致塑料配件、PCB板热缩、膜片开胶，导致漏气、频响变坏。所以在焊接的时候时间一定要尽可能短，必须要加散热板，避免高温导致的灵敏度下降和损坏。

问：驻极体传声器怕辐射吗？

研究表明，驻极体表面电荷在辐射场下会发生不可逆的急剧衰减，所以，在较强的辐射场源中，会导致传声器驻极体表面电荷的大幅度衰减，甚至消失，进而导致灵敏度的降低或消失，前几年出现的所谓的灵敏度降低机器，就是根据这个原理，采用X射线辐射，来降低传声器的灵敏度的。

问：驻极体传声器怕摔打吗？

一般的跌落摔倒不会导致破坏性的后果。但是对早期的手工组装的传声器，严重的跌落摔打会导致接触不良以及灵敏度丢失。

问：驻极体传声器怕低温吗？

驻极体材料本身在日常生活低温状态零下-35度下，电荷不会消失或明显降低，可以正常工作。但是由于传声器内部其它配件低温损坏造成的驻极体传声器异常，不属于该问题的范畴。对于成品的传声器在低温下，内部的塑料材料会发生开裂、在极端低温下，焊锡点会发生粉末化，这个必须要引起注意。

问：驻极体传声器怕高频磁场吗？

通常情况下，高频电磁波不会损坏传声器,但是，会干扰传声器的正常工作状态。

现在的技术可以有效克服高频电磁波对传声器的影响，例如内置的滤波电路、以及PCB板、外壳的屏蔽技术，都可以有效的解决，高频干扰的问题。

问： 驻极体的灵敏度为什么都是负值？

我们看到所有的传声器，在标定灵敏度的时候，都是标：-60或者多少dB，这是因为至极体的测试标准是0dB=1v，而传声器的声电转换输出是远远达不到1v，只有最高几十个毫伏mv（1v=1000mv），所以传声器灵敏度标称值是负的。

问：传声器的灵敏度两种计量方式，为什么？

这个问题是由于测试标准的不同：

国际标准---毫伏/帕（mv／Pa)

日本标准---毫伏/微巴（mv／ubar)

1帕（Pa)是指1牛顿(N)的力作用在1平方米面积上的压强。

1Pa=20log(1/0.000020)=94dB SPL

Pa与ubar的换算关系为:  1Pa=10ubar

所以： 1mv/ubar=10mv／pa

计算下来，这两个标准在同一个，传声器上是他们的灵敏度绝对值是一样的。例如用日本标准-60dB，国际标准就是-40dB, 两者之间差20 个dB，但是他们灵敏度的绝对值是一样的。主要是他们测试使用的声压级不同，一个是ub，一个是pa，说通俗点，就是在测试里头的时候，一个是用大声音测的，一个是用小声音测的，自然小声音测的出来的结果值是小的，而大声音，出来的是大的，但是就传声器的实际灵敏度来说，他们是一样的，

说的再通俗点，就像我们买东西，一公斤和一千克，听起来不同，实际相同的。

问：驻极体传声器的电流是怎么决定的？

驻极体电流与两个因素有关，与管芯的电流大小直接关联，与加在管芯栅极上的电压高低有关。

问：驻极体电流大小与灵敏度有什么关系？

关系还是蛮大的，一般来说，电流大的管芯、增益比较高，灵敏度也就高，反之电流小的管芯增益比较低。

问：驻极体的电流与阻抗有什么关系？

  符合欧姆定律：I=U/R 电流大的，阻抗低，电流小的阻抗高。

我测试驻极体的电流有什么意义？

如上所说，电流与阻抗有关，而应用厂家的整机对传声器的阻抗是有要求的，如果你提供的传声器的电流（阻抗）不对，灵敏度就无法达到要求。

有的整机对传声器的电流（阻抗）很挑剔，如果不符合要求，就不能正常工作。这一点务必要引起注意，当提供给客户的传声器无论送什么灵敏度都达不到要求，一定是电流（实际是阻抗）不达标，要考虑更换不通电流档位的传声器。

问：传声器的电压高低对指标有什么影响？

  传声器的工作电压比较宽泛1-9v都可以正常工作，而且几乎在所有的传声器测试仪上，都有电压的选择，，从1-9v的选择。

但是事实上，传声器的电压，对没头的灵敏度的影响，微乎其微，可以忽略不计，当然过高和过低，对于投的指标会有影响，在标出的工作电压范围内，说1到9伏的范围内，对传声器灵敏度的变化，是不明显，可以忽略不计，但是不要超出这个高低端的范围，否则可能会出现异常。由于管芯FET是恒流源，在合理使用指标的范围内，电压高低对传声器的灵敏度的影响可以忽略不计。

问：传声器的外置供电电阻对传声器又什么影响？

这个电阻对传声器的灵敏度和动态范围影响比较大，这个电阻越小，灵敏度越低，但是动态范围增大；

这个电阻越大，灵敏度越高，但是动态范围变小。

这个电阻的典型运用值是2.2k、1k、680Ω（单指向）。也有非标应用，例如声控灯的传声器，就是要求灵敏度越高越好，对音质、动态范围没有要求，所以会采用大的电阻，获得高的灵敏度。

问：传声器为什么要内置电阻电容电感？

   是为了滤除高频干扰。

现在的高频电器越来越多，WIFI，蓝牙、对讲机、手机信号，形形色色的各种频率的干扰，都会对传声器形成干扰。干扰的直接直观的现象就是：使用者在终端会听到嗡嗡声、蜂音、是电流声或者这些噪声的混合噪音。

如何抵御这些干扰呢？其实就是电子电路常用的滤波技术。

      滤波就是在传声器内部内置RC\LC单独或者混合的电路，通常是无源器件。

图中的电感可以是实际的电感也可以是磁珠。

电容，可以是1个，也可以是2个甚至是3个。根据实际滤波频率的需要确定。

  滤波的基本原理是：当传声器内部进入高频干扰的时候，小电容C的容抗很小，这样高频干扰信号是通过小电容C旁路到地，而传声器中的音频信号对电容来说容抗很高，不会被旁路。

   电感的原理恰恰相反，当高频信号进入传声器内部后，电感L对高频信号呈现很高的感抗，阻止了高频信号流出到电路中，在电感中转换为热能消耗掉了。

   残存的部分就被电容旁路掉了，上面已经解释了，不再赘述。

问：传声器为什么要用金属外壳和屏蔽线路板？

传声器的金属外壳和屏蔽线路板，都是为了抗干扰而设计的，这两个部件，一定要用金属体屏蔽才能起作用。

传声器除了上述的在内部加滤波电路外，还在结构上采取了屏蔽措施也是有效抵御高频干扰的重要手段，最常用的就是PCB板采用双面、屏蔽板，这样，来自传声器外部的高频电磁场干扰就会被屏蔽板阻挡了相当多的部分，干扰信号绝大部分通过接地的屏蔽板、外壳被短路掉了。

综上所述，滤波加屏蔽，只要经过精心设计，就会有效抵御高频干扰，获得干净的音频信号。

问：驻极体传声器内的电阻电容对灵敏度有影响吗？

没有影响。因为传声器内部的电感（磁珠）电容电阻的设计上都是针对高频信号的，频率都在兆赫MHz这个级别上的，而传声器的灵敏度则是针对比较低的频率、音频，频率都在20-20000Hz的。除非这些元件出现的故障，例如说，电容漏电，否则对信号和灵敏度没有任何影响。

问：滤波电容可以焊在驻极体传声器的外面吗？

可以，焊接在外面的电容是可以的，但是焊接过程当中高温可能会带来灵敏度下降，以及损坏，所以我们建议还是把电容内置在驻极体传声器的内部，

还有一个方案就是滤波电容也可以在整机端，也就是应用驻极体传声器的整机线路板上，焊接滤波电容的效果也是一样的。

问：传声器采用了滤波电路客户反应依然有噪声是什么原因呢？

1、这个要重点检查外壳和线路板的接地电阻，因为接地电阻大了，高频信号就不能通过外壳接地被旁路掉，进而导致屏蔽失效滤波失效，外壳与线路板的接地电阻，应小于1欧姆，测试方法是，用万用表的欧姆挡，测试外壳和线路板的接地端电阻要在0.5欧姆左右，如果大于2欧姆，那肯定是问题所在了，接地不良通常是线路板，或者外壳氧化，或者是封装不良导致的，针对性地解决就可以了。

2、第二个原因是驻极体传声器内部的滤波电路的电容电阻电感参数都是要针对某一个或者某一段干扰频率而设计的，如果选择的参数不符合要求，我们知道，对应的不同的干扰频率，要用不同的滤波电容，电感或者电阻，这些滤波元件的参数选的不对，滤波效果就要大打折扣，甚至是不起作用的。

问：驻极体传声器阴雨天电流大频响变坏是受潮吗？

不是潮湿的问题。阴雨天呈现低气压，驻极体传声器内部的膜片会发生一个自外向内的位移，膜片松弛的、内部气路不畅的，就会发生膜片贴近到极板上的异常现象，俗称的吸膜，结果就是场效应管的栅极电压过高，必然导致电流增大；频响变坏呢，是由于振膜一部分已经吸附到极板上，振动面积减小，低频振幅度自然减少，频响会出现70Hz不足，1000Hz以上偏高的所谓“频超”的异常现象。

   有朋友说把这些驻极体传声器放大烘箱里烘烤一下就好了，不是正说明受潮吗？其实，这还是一种假象。放到烘箱里烤一下，其实是在高温的作用下，膜片又回到原来的位置，电流频响看上去又正常了，但是，这个不会持久，阴雨天来了，还会重犯。

出现所谓阴雨天“受潮”驻极体传声器指标劣变，主要还是驻极体传声器本身的质量问：题：振膜张力不够、松弛，驻极体传声器内部的气路不畅，在气压的作用下，膜片才会发生异常位移，导致电流、频响指标异常。

正常的驻极体传声器无论阴雨天还是晴天，灵敏度和频响都不会发生明显变化的。

问：驻极体传声器的灵敏度为什么过几天会变？

1、膜片不良、张力不够、松弛，会随着天气气压的高低变化。

2、驻极体传声器的气路不畅，导致膜片会随着天气气压的高低变化。

3、管芯不良。管芯的指标不良也会导致驻极体传声器灵敏度的异常变化，管芯问题我们通过我们可以通过单测管芯，来分析出原因。

4、极化不良，膜片的极化电位不稳定，也会导致灵敏度的问题。像这个原因通常造成的不稳定，都是不可逆的，也就是说原来灵敏度是比较高的，后来越来越低，越来越由于极化电荷消失造成的，要检查极化工艺是否有问：题，才能从根本上解决。

问：灵敏度做得很高了客户还是说灵敏度不够为什么？

这个问题是由于驻极体传声器的阻抗与客户的整机输入阻抗不匹配引起的，有的整机对驻极体传声器的阻抗这个指标要求很苛刻，如果阻抗不匹配，你生产的驻极体传声器的灵敏度再高也没用，要首先搞清楚客户整机的传声器输入端的输入阻抗是多少，驻极体传声器的阻抗也要匹配才管用。

问： 驻极体传声器的频响曲线不良的原因有哪些？

   答：原因有以下：

1. 结构问题。驻极体传声器是一个声学器件，而声学器件的结构尺寸、配合尺寸、材质、决定了驻极体传声器的频响曲线，所以，驻极体传声器任何一个部件尺寸的异常（与标准设计而言）材质异常都会导致驻极体传声器的频响曲线异常。
2. 管芯问题。管芯不良会导致低频不足、高频上翘的异常现象。这个可以通过测试FET来验证。
3. 膜片吸膜、褶皱也会造成频响不良，主要表现是低端下跌。



问： 什么是三点式驻极体传声器？

三点式驻极体传声器就是驻极体传声器多了一个输出焊点，三点式驻极体传声器与二点式的不同是输出方式不同，二点式的是漏极输出，三点式的是源极输出，见下图。

三点式的源极输出的灵敏度比较低，它相当于晶体管电路的发射极输出，但是动态范围比较大，在实际使用当中，由于灵敏度要低于两点式，再加上要多焊一条引线，所以以这种输出方式，已很少被采用，但是在某些特殊的应用场合，三点式的驻极体传声器还是有它一定的作用的，例如，用全指向传声器构成单指向电路，就必须要有三点式的驻极体传声器参与才能完成。利用三点式驻极体传声器还可以做成平衡输出的传声器电路。

问： 驻极体传声器的引线有什么要求？

   驻极体传声器焊接的引线，原则上我们要求采用屏蔽线，这样对干扰的排除效果是最好的，但是在实际的应用当中，我们发现，在好多电路当中，不用屏蔽线，效果也是可以的，用一般的电子线，红黑两色，焊到驻极体传声器上去，但是最好这两条线采用双绞的方式，因为双绞线对于高频干扰来说，磁场方向相反可以相互抵消，也达到了抗干扰的效果。

问：什么是传声器的平衡与不平衡输入？

    在传声器放大电路、声频系统中，存在着平衡与不平衡两种传输形式。平衡输入要求与前级放大器连接的传声器的两根芯线都不接地。这两根芯线与高质量的声频变压器输入相连，声频变压器的输出再与前级放大器相连。对电容式传声器来说，也必须装置同等级的输出变压器。其优点是抗外界干扰能力强，故专业级设备通常采用平衡输入方式。不平衡输入指的是传声器与前置放大器之间的两根电线中，一根必须接地。家用传声器多采用这种形式。有些新型调音台还采用对地浮筑的差动式输入电路，这样既省去了变压器，也能保持输入端对地平衡，是今后的发展方向。

十二、设备仪器篇

与传声器有关的设备、仪器、仪表、生产线

消音室

问：：什么是消音室？

答：  指一间没有反射的房间。在消声室的墙壁上均铺设得有吸声性能良好的吸声材料。因此，室内便不会有声波的反射。消声室是专门用来测试音箱、喇叭单元等。

消声室所用的吸声材料，要求吸声系数大于0.99。一般使用渐变吸收层，常用尖劈或圆锥结构，以玻璃棉作吸声材料，也有用软泡沫塑料的。例如一个10×10×10m的实验室，每面敷设1m长的吸声尖劈，其低频截止频率可达50Hz。在消声室中进行试验时，被测试的对象或声源等置于中央的尼龙丝网或钢丝网上，由于此类网能承受的重量有限，故只能测试重量轻、体积小的声源等。

指一间没有声反射的房间。在消音室的墙壁上均铺设得有吸声性能良好的吸声材料。因此，室内便不会有声波的反射。消音室是专门用来测试传声器，音箱，扬声器单元和其他电声产品等。制作高品质的消音室，才能够设计制造出高品质的传声器，这个是必须的。

问：：什么是全消音室？

全消音室，是室内六个面都做消音处理的，通常用用于测试，体积不大的电声器件，电声设备，声学设备，声学结构的声学指标和电声指标要求比较高。

问：：什么是半消音室？

半消音室通常是室内有一个或者两个面不做消音处理，作为反射面的，半自由场空间叫做半消音室。它是利用全反射地面作为镜面使有效尺寸加倍的原理而设计的。在半消声室中，只要把声源放在反射地面上，即声源辐射面和地面成一平面时，声传播情况和常规消声室内相同。实际上，因声源有一定尺度，很难做到这点，但只要使声源尽量贴近反射面，当h《r(h为声辐射面离地面的距离，r为接受点和声源间的距离)时，声压随距离的变化规律就与全消声室中情况相同，只是接收到的声压值为自由场中的两倍。与全消声室比较，它造价低，使用方便，适用于对笨重的工业设备和机器结构进行声学测试。

问：对消音室房间的整体选址有什么要求？

通过现场数据采集和实地考察，确定待建消声室位置附近的低频噪声源和环境噪声，根据采集结果分析确定设计方案，为了提高隔声和隔振效果，一般采取与原有建筑完全分离的“房中房”式隔声结构。

根据消声室用途及原有房间条件，声学设计指标如下：

( 1 )设计的消声室为一间全消声室，并要求设置工作地网。

( 2 )隔声设计实现本底噪声指标。

( 3 )吸声设计实现自由声场指标，要求测量误差在±1dB以内，或者有测量声源方向等特殊要求。

( 4 )消声设计实现空气动力学性能。

( 5)隔振设计实现隔离全消声室周围产生的低频振动。

问：测试传声器的消音室有什么声学要求和体验？

消音室的性能是否符合使用要求，一般用检定自由场的方法来检验，即点声源在其中产生的声压应与到声源的距离成反比，实测声场与理想自由场的偏差，是用以衡量消音室性能优劣的主要指标。在一般的声学测试中，要求此偏差不大于±1dB；对于传声器校准,则要求在校准距离附近此偏差不大于±0.1dB。

消音室除了应满足自由场的要求外，还要求有较低的本底噪声。故在消音室与基础之间，还需采取一定的隔振措施。

对于消音室的主观判断，和外界的听觉感触完全不一样，击掌说话没有任何回声，走动时衣裤摩擦的声音却前所未有的清晰，在不说不动的情况下，这里安静的似乎能听到自己血液流淌的声音。在这种极度安静的环境下，第一次接触消音室的人都会马上感觉到孤独和轻微的恐惧。

问：：什么是半消音室？

半消音室除要求地面为硬质刚性反射面外，其余与消音室相同。当声源或接收器置于地面上时，声源和接收器之间只有直达声而没有反射声，故在地面上的半空间中有同消音室中那样的自由场。半消音室的优点是由于地面是硬的，能承受较大的重量，适宜测量如车辆、大型机器、设备等的噪声功率且使用方便，造价比消音室低廉；缺点是当声源的等效声中心或接收器高出地面较多时，声反射的影响使声场严重偏离自由场，这种现象在频率高时更为显著，因此消音声室存在有高频限。

问：：设计制作一个传声器测试的消音室的要素有哪些？

1. 一般要求界面吸声系数大于0.99，才能在足够大的测试距离上满足声场偏差小于±10%的要求。若要求△Ln<1dB，则即使r=L/2，即测点接近界面，也只要a=0.88就够了。

2、对于要求吸声系数≥0.99的吸声结构，一般采用尖劈形状。因为多孔性材料的吸声机理，是材料内部有大量气流连通的空气隙，形成细管甚至毛细管，当声波传人时，声波在细管中的振动因内摩擦而转化为热能被吸收。吸声能力与材料的空隙率(如玻璃棉的空隙率达96%左右)、流阻及材料的纤维结构有关。同时．吸声的频率特性与材料厚度有关，即吸声最大值的下限频率大约是其厚度相对应的1.4波长的频率。要使低频吸声好，就得增加多孔性吸声材料的厚度。但由于材料的流阻，不能任意增大厚度来延伸低频吸收，各种多孔性材料都有其有效厚度。

问：：如何确定消音室大小和形状？

一般消音室的建筑造型几乎不用球状、柱状或圆弧面的形状。如果吸声结构的吸声系数完全大于0．99，则壳体形状的影响不大；但在吸声系数甚低于0．99的情况，至少在吸声结构的截止频率以下，吸声系数急遽下降，则大的凹面会产生聚焦的声缺陷，完全不可能获得近似的自由声场。

对于电声器件的参数测量，则如果声源(传声器)放在消音室中心．传声器沿轴向或平面对角线方向放置(一般测试距离1m，对于大尺寸的音箱及线阵列等扬声器系统，需要较大的测试距离)，则消音室尺寸就较大。一般考虑是将声源与传声器测试线的中心设在消音室的中心，并且测试线沿平面对角线方向，消音室的形状是长方形．这样安排使消音室空间最为节省。建成后进行自由声场鉴定时，除声源放在消音室中心进行测量，得到这种情况下一定偏差(为±ldB，±2dB等)内自由声场的范围，另外将测试声源放在将来安放被测扬声器的位置．检测在(平面对角线方向)多远测试距离上，与理想自由声场的偏差为多大。

问：：消音室所需的吸音材料是怎样的？

回答，消音室所用的吸声材料，要求吸声系数大于0.99。一般使用渐变吸收层，常用尖劈或圆锥结构，以玻璃棉作吸声材料，也有用软泡沫塑料的。例如一个10×10×10m的实验室，每面敷设1m长的吸声尖劈，其低频截止频率可达50Hz。

问：：消音室对隔声墙有什么要求？

在浮筑地面上砌一层厚24cm的砖墙作为内墙，与外墙之间留有20cm的间隙，砌墙砖缝要求砂浆饱满，以防缝隙漏声。

问：：消音室隔声门有什么要求？

消声室门具有隔声和吸声功能，它由隔声门和吸声尖劈门组成，设在与仪器室之间的分隔墙上，安装有两道单开钢质复合结构隔声门以及内壁的吸声扯门。其特点是大大缩小一般推拉式吸声尖劈门所占的空问：位置，而且开关也很方便。由于消声室设计采用了短吸声尖劈，为此将靠壁面的一组吸声尖劈朝内安装，留空档解决扯门位置。

问：：对消声室吸声尖劈有什么要求？

吸声尖劈的设计是保证消声室声场特性和测试下限频率的决定因素。为了尽可能增大有效空间，尖劈的长度由截止频率暨1/4波长理论决定，具体的计算方法为L=1/4*（340/Fc）。其中Fc为截止频率；340为声波在空气中的传播速度，单位为m/s；L则为要达到截止频率的吸音消声尖劈理论上的长度。用4mm的冷拔钢丝做骨架，内填充环保型无甲醛吸音消声材料，采用定制模具切割，切割后整体填充，确保每一个尖劈的外型一致而美观，无碎棉和棉渣，确保玻璃棉不外漏、内层面采用新型高织数白色玻璃布整体套裁，接缝处用魔术贴粘接；外层面采用防火的灰白阻燃洞布，整体套裁确保规格统一，最后接缝处都处于尖劈底部，手工封口。

问：：对消声室隔声吊顶有什么要求？

考虑到施工和减轻隔声平顶的重量，采用双层钢丝网水泥抹灰，中间留有10cm空气层的隔声平顶，其特点是隔声量高、重量轻。为了使消声室能获得尽量大的有效高度，支承楼板的大梁让其部分向下凸出。

问：对消声室地网有什么要求？

为了测试方便，消声室设有一工作地网。根据消声室的高度，地网设在离地面64cm处。工作地网一方面应有足够的强度和刚度，以保安全；另一方面不允许地网声反射影响声场特性。为此，选用4mm高强度钢丝，两端分别连在固定于墙圈梁上的花篮螺丝和拉钩上，利用花篮螺丝把钢丝收紧，使地网保持平直，钢丝间距为10cm。

地网在靠墙角处设计有一个1m×1m的人孔，以便安装网下地面上的尖劈，必要时可进入地网以下部空间进行维修。

问：制作一个标准的传声器测试消音室费用大概是多少？，

这个费用，要看基础设施的条件，如果原来有接近要求的房子，那费用就不会很高；但是如果从土木建筑开始建设，一包在内建设一个复合标准的消音室大概需要30万元。

问：有没有成本比较低的传声器消音室组建方案？

有的，笔者曾经帮助数家中小企业组建过廉价实用的，传声器消音室。事实上，传声器测试，因为没有大功率的声波，所以在资金条件不允许的情况下，可以不用造价昂贵的吸音材料，改用波浪泡棉或者是泡绵尖劈、更便宜的采用双层幕布等，成本只有标准消音室价格1/5，测试的结果，完全可以和在标准消音试下测得的结果比对。

   对于要求不太高的产品测试，在线测试，也可以用消音箱，消音箱的体积，最好不小于2立方米这样一个内部的容积。制作的方法也比较简单，就是用高密度板，内部贴附吸音材料即可。

   对于做高精尖产品，做出口产品的传声器生产厂家来说，必须要有一个标准的消音室，否则，在跟高端客户打交道的时候，是通不过的。

问：消音室的测试系统是怎样连接的？

问：世界上最高消声系数的消声室在哪里？

美国明尼阿波利斯南部奥菲尔德实验室（Orfield）的“消音室”可以吸收99.99%的声音，被吉尼斯世界纪录列为世界上最安静的地方。但是待在这里时间过长会令人产生幻觉。这间“消音室”的建造者史蒂文·奥菲尔德（Steven Orfield）说：“我们挑战黑暗中坐在静室中的时间，只有一名记者在那里待了45分钟”“在安静的环境下，耳朵会逐渐适应。屋子里越安静，耳朵听到的东西越多。你会听到心脏的跳动，甚至可以听到你的肺和胃发出咕噜声。在消音室，你自己变成了噪音”他说，在这种静室中，很容易令人迷失方向。

这间静室曾被美国许多大公司使用，以测试声音对他们产品的影响，比如阀门、汽车仪表板、手机等。美国宇航局曾利用其测试宇航员是否适合太空工作。奥菲尔德解释称，太空就像一个巨大的静室，宇航员能在其中保持注意力集中非常关键。

​编辑

奥菲尔德实验室的“消音室”（网页截图）

极化仪

问：什么叫极化仪？

所谓极化仪，就是两个电源的组合，一个中压电源，一个高压电源，这两个电源组合起来，按一定的方式连接，极化丝网和极化抬台，就构成一个对驻极体膜片或驻极体极板进行极化的设备。

问：极化仪的中压电源和高压电源分别是多少伏？

极化电源的中压电源一般为，0-1000v直流电压，极化电源的高压电源，一般为0-20000v直流高压，两个电源都是负极性的。

问：极化仪的高压有什么用途？

极化仪的高压是极化的核心，正是由于高压的放电才能使驻极体表面注入电荷，实现计划的过程。

问：极化仪的中压有什么用？

极化仪的中压主要作用，还是把高压放电均匀分布，使膜片或者极板获得均匀的极化电压，使得电荷也均匀，做出来的产品一直性比较好。

问：极化仪的中压丝网，什么要求？

中压丝网一般要求，用不锈钢材料丝网，65-80目的密度，均匀平整的固定于一个金属框上就可以了。

问：极化仪可以不用中压吗？

可以不用中压，但是要提高高压的电压伏数，还要精心调整高压的放电距离，这样成本可能反而更高，所以我们建议极化仪也还是要用中压。

问：极化仪的常见故障有哪些？

计划仪的常见故障主要发生在高压部分，由于高压部分长时间处于高压放电状态，容易发生绝缘件击穿，高压器件击穿短路的故障。

问：极化仪的高压如何测试？

极化仪的高压，通常是用高压测试棒配合万用表进行测试的。这个高压测试棒，实际就是一个阻值很大的降压分压电阻电阻，这个在测试的时候比较安全。

现在市面上还有一种，高压检测棒，他无法判断电压的高低数值，只能判断高压的有无和强弱，当有高压的时候，指示灯和讯响器，都分别声光报警这，这种只是用于定性测试，而没法做量化测试。

问：没有高压测试仪器如何判断高压工作是否正常？

闻，听，看这个状态可以判断高压的有：

闻味道，高压在放电状态的时候高于5000伏的时候，会发出臭氧的味道，电压越高，这个味道越重，如果味道很轻，或者没有臭氧的味道，说明高压没有工作。

听声音，高压在放电的时候，处于安静的环境当中，会听到高压放电的嘶嘶的声音如果高压放电是用钼丝放电，还会产生钼丝振动，发出来的声音如果听不到声音说明高压没有工作。

看放电，在黑暗的，环境条件下不要放电的时候产生，电云，电压越高，电源明显，如果看不到电影，说明高压没有启动。

问：极化仪的中压可以用万用表测试吗？

极化仪的中压通常低于1000伏，在万用表量程允许的范围内是可以用万用表测试的；但是要注意有的万用表，测试量程上限值只有600伏，这种万用表就不可以用来测试中压。

问：极化仪高压打火如何处理？

极化仪，发生高压打火，通常是由于，绝缘件性能变差，元件性能变差，通常是由于，积灰尘太多引起的。如果计划已发生，高压打火，首先要找到打火的点清理，打火，所导致的非烧焦钙化的点用酒精洗干净烘干一般就可以解决。如果是由于，绝缘件，或者导线老化引起的，这种清洗是不起作用的，要更换，绝缘件或绝缘线。

另外，高压部分的电线接头，接触不良，焊点有毛刺，也会导致打火这样的故障，就要重新焊接高压部分的电线接头要尽可能圆润，不要有毛刺，通常也可以排除掉。

在进行上述的清理时一定要完全断电，把高压部分完全放电之后再进行操作，以免被高压滤波电容的储存的高压电荷击伤。

驻极体传声器测试仪

问：驻极体传声器测试仪的基本原理是什么？

驻极体空气测试仪的基本原理是有声腔发出一千赫兹和70赫兹，两个频率的声音这两个合成频率的声音有声腔传给被测试的传声器传声器，将声音信号转换为电信号圣如测试仪器，漳州将这个信号亿dB的单位显示出来，这样就完成了对传声器灵敏度的检测。

电流的检测，则更为简单，被测试的传声器串联于测试供电回路当中，测试时自然就显示出背侧传声器的电流数值来，单位是微安。

问：驻极体传声器测试仪的常见故障，有哪些？

驻极体传声器测试仪的常见故障有以下几点：

1. 测试仪的灵敏度调不到最高。这是因为声腔喇叭损坏、或者性能变差，具体的表现是：不能发出足够有效的70和1000赫兹声音，灵敏度的调整旋钮，不能调到最大值，这种情况下，通常是喇叭坏了建议更换同规格性能更好的全频动圈喇叭。
2. 测试仪调整的时候不稳定。这种现象通常是调整电位器损坏。故障表现是在调整这些电位器旋钮的时候，指针会出现较大的左右晃动而难以稳定，这种情况下，建议直接更换对应的电位器，这种电位器的价格很便宜，三元左右。如果有动手能力，可以把有故障的电位器拆下来，拆解开，用酒精擦洗，在碳片上喂涂抹极少量的润滑油重新装配起来也可以修复。
3. 灵敏度指针漂移。在排除被测试传声器本身漂移的问题之后。测试仪器本身的漂移多是由于放大器主板电容漏电引起的，另外如果在，很脏很潮湿的环境下使用容易发生此类故障在这种情况下，建议，拆开对主板进行烘干，再重新装配起来注意在这个过程当中，不要，拉断引线，不要调整主板上的，内部设置，可调电阻，避免引起其他的故障。
4. 测试仪器开机后没有任何反应。这种故障通常是电源线接触不良所致，重新插牢固一下电源线。还有一种可能是，机内的电源保险丝接触不良，或者是已经熔断在这种情况下，不要盲目的，更换保险丝，以免引起更大的故障要查找，保险丝烧掉的短路原因，排除故障以后更换新的保险丝。

问：北京、上海产的驻极体传声器测试仪有何不同？

北京、上海产的驻极体，传声器测试仪，本质上没有什么不同，只是在电路结构上，有所不同而已，另外，在db显示上，北京测试仪是用两个表头分别显示70，和1000赫兹的，灵敏度，而上海产的则是在一个表头上，用红黑两个指针同时显示，两个频点的灵敏度，这个在量产测试当中比较方便。

电声测试系统

问：电声测试系统对传声器测试有什么作用？

电声测试系统，国内外好多型号，但是他们的测试原理测试方法，大致相同测试系统，可以完成对传声器指标的综合测试直观显示，传声器的频响曲线是真曲线灵敏度等指标对于传声器的设计开发生产都有非常重要的作用。

问：AP和B&K测试系统哪个比较好？

AP适合电声测试和B&K适合声学测试，各有千秋。如果是测试电声类产品和指标，建议用AP。这两款仪器，夜视，国际大客户公认的，测试系统，跟国外客户做订单的时候，提供测试数据这两款测试仪器应该是优先选择。

问：浙江系列的电声测试系统性能如何？

浙江6***系列的电声测试系统，价格低，测试精度一般，适宜于要求不高一般的设计开发和在线生产，但是对于要求较高的大客户的测试标准要求而言，还是有可提升空间。

问：电声测试系统的常见故障有哪些？

1. 电脑工作异常。

早期的电声测试系统是基于DOS操作系统下开发的;后来的电声测试系统都是基于windows操作系统下开发的; 这两种系统需要电脑工作正常仪器才能正常工作。 电脑工作不正常，常见的故障是内存条接触不良，导致开机不能进入系统这是最常见的故障, 只要把内存条拆下来用橡皮把内存条的金手指清理干净再重新插牢,即可解决。

1. 功能板接触不良。

测试系统，用电脑主机作为平台，内置各种不同的功能板卡，这些功能板卡随着时间的延续，会产生触点氧化以及灰尘导致的功能板卡与电脑操作接触不良的问题，进而导致整个系统工作不正常。解决的办法是将原来的板卡拔出来，用橡皮清理擦拭金手指，清理电脑插座上的灰尘后将清理后的板卡重新插回插牢，即可解决。

1. 声腔喇叭性能下降

声腔喇叭性能下降导致，系统校准的时候，一直达不到标准值，这个通常是声腔的喇叭性能，不达标了, 可以更换同规格的全频喇叭。

1. 标准传声器损坏或性能下降。

这将导致测试出现严重误差，系统调校的时候，也很难调校到传声器标准值，在这种情况下更换同规格标准传声器即可解决，如果一时找不到同规格的，标准传声器，也可以用性能，比较好的驻极体传声器来临时取代重新校准就可以。

问：电声测试系统在使用中要注意些什么？

1. 首先要按照电脑的，一般操作知识操作，不要中间突然关掉总电源，这样会丢失文件，甚至会破坏系统，测试完毕后要保存测试结果，然后逐一退出正在运行的程序后，再关掉电脑电源。
2. 测试的夹具，不要发生短路。
3. 测试前一定要把系统校准、传声器校准无误后再进行测试。
4. 测试仪器应该，放在相对无尘的的环境当中，这样可以大大延长仪器的使用寿命。

问：在消音室怎样测试传声器？

标准测试如图所示：

降灵敏度机

问：什么是降灵机？它的原理是什么？

降低传声器产品灵敏度的机器，业内也叫优化处理机、也有的简称作降灵机，它的原理是利用在x光射线，可以激活驻极体内部储存的电荷使这些电荷脱离驻极体的束缚逃逸这一基本原理，从而降低了驻极体膜片或者背景板上的表面电荷进而降低了传声器产品的灵敏度。

这种仪器属于非标设备，使用中注意射线对人体的危害！

十二、资料篇

提供电容传声器的基础数据资料、国家标准、计算公式等

1、传声器场效应管参数符号表示意义简介

Cds---漏源电容	Cdu---漏-衬底电容	Cgd---栅-漏电容	Cgs---栅-源电容	Ciss栅短路共源输入电容	Coss---栅短路共源输出电容
Crss---栅短路共源反向传输电容	D---占空比（占空系数，外电路参数）	di/dt---电流上升率（外电路参数）	dv/dt---电压上升率（外电路参数）	ID---漏极电流（直流）	IDM---漏极脉冲电流
ID(on)---通态漏极电流	IDQ---静态漏极电流（射频功率管）	IDS---漏源电流	IDSM---最大漏源电流	IDSS---栅-源短路时，漏极电流	IDS(sat)---沟道饱和电流（漏源饱和电流）
IG---栅极电流（直流）	IGF---正向栅电流	IGR---反向栅电流	IGDO---源极开路时，截止栅电流	IGSO---漏极开路时，截止栅电流	IGM---栅极脉冲电流
IGP---栅极峰值电流	IF---二极管正向电流	IGSS---漏极短路时截止栅电流	IDSS1---对管第一管漏源饱和电流	IDSS2---对管第二管漏源饱和电流	Iu---衬底电流
Ipr---电流脉冲峰值（外电路参数）	gfs---正向跨导	Gp---功率增益	Gps---共源极中和高频功率增益	GpG---共栅极中和高频功率增益	GPD---共漏极中和高频功率增益
ggd---栅漏电导	gds---漏源电导	K---失调电压温度系数	Ku---传输系数	L---负载电感（外电路参数）	LD---漏极电感
Ls---源极电感	rDS---漏源电阻	rDS(on)---漏源通态电阻	rDS(of)---漏源断态电阻	rGD---栅漏电阻	rGS---栅源电阻
Rg---栅极外接电阻（外电路参数）	RL---负载电阻（外电路参数）	R(th)jc---结壳热阻	R(th)ja---结环热阻	PD---漏极耗散功率	PDM---漏极最大允许耗散功率
PIN--输入功率	POUT---输出功率	PPK---脉冲功率峰值（外电路参数）	to(on)---开通延迟时间	td(off)---关断延迟时间	ti---上升时间
ton---开通时间	toff---关断时间	tf---下降时间	trr---反向恢复时间	Tj---结温	Tjm---最大允许结温
Ta---环境温度	Tc---管壳温度	Tstg---贮成温度	VDS---漏源电压（直流）	VGS---栅源电压（直流）	VGSF--正向栅源电压（直流）
VGSR---反向栅源电压（直流）	VDD---漏极（直流）电源电压（外电路参数）	VGG---栅极（直流）电源电压（外电路参数）	Vss---源极（直流）电源电压（外电路参数）	VGS(th)---开启电压或阀电压	V（BR）DSS---漏源击穿电压
V（BR）GSS---漏源短路时栅源击穿电压	VDS(on)---漏源通态电压	VDS(sat)---漏源饱和电压	VGD---栅漏电压（直流）	Vsu---源衬底电压（直流）	VDu---漏衬底电压（直流）
VGu---栅衬底电压（直流）	Zo---驱动源内阻	η---漏极效率（射频功率管）	Vn---噪声电压	aID---漏极电流温度系数	ards---漏源电阻温度系数

问：怎样用万用表对场效应管做一个简易检测判断？

测电阻法是用万用表测量场效应管的源极与漏极、栅极与源极、栅极与漏极之间的电阻值，同场效应管手册标明的电阻值是否相符去判别管的好坏。

具体方法：首先将指针式万用表置于R×10或R×100档，测量源极S与漏极D之间的电阻，通常在几十欧到几千欧范围（在手册中可知，各种不同型号的管，其电阻值是各不相同的），如果测得阻值明显大于正常值，可能是由于内部接触不良；如果测得阻值是无穷大，可能是内部断极。然后把万用表置于R×10k档，栅极与源极、栅极与漏极之间的电阻值，当测得其各项电阻值均为无穷大，则说明管是正常的（有的场效应管，在源极和栅极之间加了一个二极管，栅极与源极的电阻值，就是一个二极管的状态也就是，反向，很小电阻，正向很大电阻这一点请注意）。

问：怎样用万用表测试场效应管的放大能力呢？

用感应信号法具体方法：用万用表电阻的R×100档，红表笔接源极S，黑表笔接漏极D，此刻等于给场效应管加上1.5V的电源电压，此时表针指示出的漏源极间的电阻值。然后用手捏住结型场效应管的栅极G，将人体的感应电压信号加到栅极上。这样，由于场效应管的放大作用，漏源电压VDS和漏极电流Ib都要发生变化，也就是漏源极间电阻发生了变化，由此可以观察到表针有较大幅度的摆动。如果手捏栅极表针摆动较小，说明管的放大能力较差；表针摆动较大，表明管的放大能力大；若表针不动，说明管是坏的。

运用这种方法时要说明几点：首先，在测试场效应管用手捏住栅极时，万用表针可能向右摆动（电阻值减小），也可能向左摆动（电阻值增加）。这是由于人体感应的交流电压较高，而不同的场效应管用电阻档测量时的工作点可能不同（或者工作在饱和区或者在不饱和区）所致，试验表明，多数管的RDS增大，即表针向左摆动；少数管的RDS减小，使表针向右摆动。但无论表针摆动方向如何，只要表针摆动幅度较大，就说明场效应管有较大的放大能力。

人声以及乐器频率范围特征

在传声和录音的过程当中，了解我们要录制的，声音的频率特征，是非常有用的这样我们可以选择更有针对性更加匹配的传声器，从而获得更佳的声音传输和录制效果。


1、实际人声频率
男：低音82～392Hz， 男中音123～493Hz，男高音164～698Hz 基准音区64～523Hz
女：低音82～392Hz， 女低音123～493Hz，女高音220～1.1KHz 基准音区160～1200Hz

   2、各种乐器频率特性
贝司：低音吉它：频响在700～1KHz之间，提高拨弦音为60～80Hz
电贝司：低音在80～250Hz，拨弦力度在700～1KHz
吉它：电吉它：65～1.7KHz，响度在2.5KHz，饱满度在240Hz
木吉它：低音弦：80～120Hz，琴箱声：250Hz，清晰度：2.5KHz、3.75KHz、5KHz 鼓：低音鼓：27～146Hz，低音：60～80Hz，敲击声：2.5KHz
小鼓：饱满度：240Hz，响度：2KHz
通通鼓：丰满度：240Hz，硬度：8KHz
地筒鼓：丰满度：80～120Hz
吊钗：130～2.6KHz，金属声：200Hz，尖锐声：7.5～10KHz，镲边声：12KHz
手风琴：饱满度：240Hz
钢琴：低音在80～120Hz，临场感2.5～8KHz，声音随频率的升高而变单薄
 Trumpet（小号）： 146～2.6KHz，丰满度：120～240Hz，临场感：5～7.5KHz
小提琴：174～3.1KHz，丰满度：240～400Hz，拨弦声：1～2KHz，明亮度：7.5～10KHz 大提琴：61～2.6KHz，丰满度：300～500Hz
中提琴：123～2.6KHz
琵琶：110～1.2KHz，丰满度：600～800Hz
二胡：293～1318Hz
Flute（笛子）：220～2.3K
Piccolo（短笛）：494～4.1KHz
Oboe（双簧管）：220～2.6KHz
Clarinet（单簧管）：146～2.6KHz
Bassoon（巴松管、低音管）：55～2.6KHz
French Horn（法国号）：73～2.8KHz
Trombone（长号）：65～2.6KHz
Tuba（低音号）：43～2.6KHz

传声器阵-声望远镜

传声器阵-声望远镜这种声望远镜是由若干个传声器组成的阵列。如这些传声器排列在一条直线上，称为线列阵。线列阵传声器是最基本的传声器阵-声望远镜。设声源分布在直线XY上，则传声器线列阵的位置应和XY直线平行。

控制这些传声器的输出信号，可以使声望远镜聚焦在XY直线上的某一点，这点称为聚焦点。传声器的控制方法是使每个传声器的输出信号发生适当的时延，再将这些时延了的信号相加。传声器输出的延迟时间取决于传声器和聚焦点的距离。传声器的延迟时间和声波由聚焦点传到该传声器的时间有关。这样,对于在聚焦点上的声源来说,所有传声器的输出信号经过时延其相位相同，则相加后的信号最强。对于XY线上其他位置的声源，由于各传声器输出的相位不同，相加后将相互抵消而使信号减弱。如果声源距传声器阵较近时，必须对每个传声器的输出信号幅度按该传声器距聚焦点的距离成正比例地加权。

    传声器阵-声望远镜的工作可以用模拟电路来完成。目前一般采用小型计算机或微处理机控制。先对传声器的输出信号采样，经模拟-数字转换器后送到计算机,通过计算机自动更换聚焦点的位置,在XY 线上扫描，得出在XY线上的声源强度分布。同时还可用快速傅里叶变换的方法计算出各点的声频谱用线列阵传声器的声望远镜，每次只能对分布在一条线上的声源进行分析。如果要同时分析几个方向的声源的分布情况，必须用几个传声器线列阵或其他形式的传声器阵，如立方阵等。

有动圈式、电容式、驻极体和最近新兴的硅微传声器，此外还有液体传声器和激光传声器。

动圈传声器音质较好，但体积庞大。

驻极体传声器体积小巧，成本低廉，在电话、手机等设备中广泛使用。

硅微传声器基于CMOS MEMS技术，体积更小。其一致性将比驻极体电容器传声器的一致性好4倍以上，所以MEMS传声器特别适合高性价比的传声器阵列应用，其中，匹配得更好的传声器将改进声波形成并降低噪声。

激光传声器在窃听中使用。

传声器阵声望远镜的另一种原理是：首先做声望远镜中两个传声器输出信号的互

相关函数。然后，利用时延做傅里叶变换得出频谱。频谱与两个传声器之间的距离有

关。用两传声器的距离做傅里叶变换，就可以得到从不同方向传来的不同频带声波的

强度关系。这些步骤都是通过计算机完成的。

声成像技术介绍

声成像是基于传声器阵列测量技术，其产品又叫声学相机，其原理是：通过测量一定空间内的声波到达各传声器的信号相位差异，依据相控阵原理确定声源的位置，测量声源的幅值，并以图像的方式显示声源在空间的分布，即取得空间声场分布云图－声像图，其中以图像的颜色和亮度代表声音的强弱。

声学照相机，又名声相（像）仪，是利用传声器阵列测量一定范围内的声场分布的专用设备，可用于测量物体发出

 的声音的位置和声音辐射的状态，并用云图方式显示出直观的图像，即声成像测量。

将声像图与阵列上配装的摄像实所拍的视频图像以透明的方式叠合在一起，就形成了可直观分析被测物产生噪声状态。这种利用声学、电子学和信息处理等技术，将声音变换成人眼可见的图像的技术可以帮助人们直观地认识声场、声波、声源，便捷地了解机器设备产生噪声的部位和原因，物体（机器设备）的声像反映了其所处的状态。

声成像的研究开始于20世纪20年代末期。最早使用的方法是液面形变法。随后，很多种声成像方法相继出现，至70年代已形成一些较为成熟的方法，并有了大量的商品化产品。声成像方法可分为主动声成像、扫描声成像和声全息。

目前国内比较先进的声相仪，是由中国科学院声学研究所噪声振动实验室自行研制的声相仪系统，具有世界先进水平。

由于很多声检测器均能记录声波的幅度和相位，并将其转换成相应的电信号，记录换能器阵列各单元接收信号的幅度和相位，即可重现物体声像。

声成像质量的主要指标有图像的分辨率、信噪比、畸变和虚像等。声成像的质量不仅与所用的仪器设备有关，而且在很大程度上还与声波在介质中传播的特性（如反射、折射和波型转换）有关。

原理

用声波获得物体内部结构特点的可见图像的方法。声成像利用声学、电子学和信息处理等技术。声波可以透过很多不透光的物体，利用声波可以获得这些物体内部结构的声学特性的信息；而声成像技术则可将其变换成人眼可见的图像，即可以获得不透光物体内部声学特性分布的图像。物体的声学特性分布可能与光学特性分布不尽相同，因而同一物体的声像可能与其相应的光学像有差别。

声成像的研究开始于20世纪20年代末期。最早使用的方法是液面形变法。随后，很多种声成像方法相继出现，至70年代已形成一些较为成熟的方法，并有了大量的商品化产品。声成像方法可分为常规声成像、扫描声成像和声全息。

常规声成像

从光学透镜成像方法引伸而来。用声源均匀照射物体，物体的散射声信号或透射声信号，经声透镜聚焦在像平面上形成物体的声像，它实质上是与物体声学特性相应的声强分布。用适当的暂时性或永久性记录介质，将此声强分布转换成光学分布，或先转换成电信号分布，再转换为荧光屏上的亮度分布。如此即可获得人眼能观察到的可见图像。

将声强分布变成光学分布的永久性记录介质有多种，如经过特殊处理的照相胶片，以及利用声化学效应、声电化学效应、声致光效应和声致热效应的多种声敏材料。这些材料可对声像“拍照“，使其变成可直接观察的图像。但这种声记录介质的灵敏度较低,其阈值为0.1瓦/厘米2至数瓦/厘米2，信噪比也较低，且使用不便。

声强分布的临时性记录，可用液面或固体表面的形变来实现。其方法是用准直光照射形变表面，或用激光束逐点扫描形变表面，其衍射光经光学系统处理可得到与声强分布相应的光学像。此外，还可用声像管将声像转换为视频信号，并显示在荧光屏上。声像管的结构与电视摄像管类似,只是用压电晶片代替了光敏靶。声像管可用于声像实时显示，其灵敏度阈值约为10-4瓦/厘米2。与扫描成像技术相比，工艺比较复杂、孔径有限而且灵敏度偏低。

扫描声成像

通过扫描，用声波从不同位置照射物体，随后接收含有物体信息的声信号。经过相应的处理，获得物体声像，并在荧光屏上显示成可见图像。

70年代以来，扫描声成像方法发展迅速。声束扫描经历了手动扫描、机械扫描、电子扫描或电子扫描与机械扫描相结合的几个阶段。声束聚焦也由透镜聚焦发展到电子聚焦、计算机合成。获得图像的方式和图像所含的内容也各有不同。

B型声像

平行于声束传播方向的物体断层的声像。广泛采用的有线扫描和扇扫描方式。线扫描采用换能器线阵,通过电子切换方法使聚焦声束沿线阵方向扫描,并逐次照射物体的不同部位，接收聚焦声束所达区域内的物体散射声信号，从而获得扫描断面内物体声散射信号的图像。扇扫描则是用相控扫描方法，旋转聚焦声束得到有一定张角的扇形截面内物体声散射信号的图像。

C型声像

图像为垂直于声束传播方向的物体断层的声像。它采用换能器面阵（或线阵加机械扫描）使聚焦声束在面阵范围内扫描，选取由焦点处散射的信号并加以显示，即可得到焦平面内物体声散射信号的图像。

F型声像

物体内任意断层的声像。与C型的区别在于，扫描聚焦声束的焦点不固定，需根据欲成像的断层位置作相应调整。

多普勒成像

利用运动物体散射声波的多普勒效应，按散射声信号的多普勒频移的幅度来显示图像，图像与散射体的运动速度分布相对应。多普勒成像分为连续波和脉冲两种。前者所用的装置与C型装置类似,后者则与B型装置类似。对接收的散射信号分别与主振参考信号混频，然后解调并进行频谱分析，以便获得相应于各成像点的多普勒频移。

超声断层成像

由计算机 X射线断层成像引伸而来。利用此法可获得声速、声衰减系数和声散射系数等声学参量的定量分布图像。正在研究的计算机超声断层成像法有透射型和反射型两种。根据射线理论或衍射理论，可用计算机实现图像的重现。透射型超声断层成像重现方法是用声源以扇扫描或线扫描的方式照射物体，并接收与记录透射声的幅度分布和相位分布。这两个分布分别与声束的传播路径上各点的声衰减系数和声速有关。从不同方位记录足够的数据，然后，用计算机重现声衰减系数和声速的分布，并转换为可见的定量图像，通常称之为重现像。像重现的方法有三种，即代数重现法、反向投影法和傅里叶变换法。这几种方法在计算误差和计算速度方面各有优缺点。

合成孔径成像

采用换能器阵列，各单元作为点元发射，发射声束照射整个物体，接收来自物体各点的信号并加以存储，然后根据各成像点的空间位置，对各换能器元接收的信号引入适当的时延，以得到被成像物体的逐点聚焦声像。这样，整个图像的分辨率较高。用一维换能器阵列可获得二维断面图像信息，而用二维换能器阵列则可得到三维空间图像信息。此外,根据需要,可显示任意断面的图像或进行三维显示。

三维图像显示

利用三维合成孔径成像法可得到三维信息，或将若干个断面图像综合也可合成三维图像。根据绘透视图的原理进行计算机处理，可在荧光屏上显示三维图像。

声全息

将全息原理引进声学领域后产生的一种新的成像技术和数据处理手段。早期的声全息完全模仿光全息方法，即用一参考声束与频率相同的物体声束相干，在一平面内，叠加波为

式中UO为物体波，Ur为参考波。声强度为

上标*指共轭。记录此强度即得到全息图。用一束激光照射全息图,则可得到分别与UO与U奵相应的两个像，称为孪生像。UO真实地反映了原物体,称为真像；而U奵则为其共轭像。重现时如果用的照明波与形成全息图时所用波束的波长相同，那就如同光全息那样，重现像为与原物完全相同的立体像。但在声全息中，为了获得可见的重现像，必须用可见光来重现。可见光的波长，与用来形成全息图的声波波长相差数百倍，因此重现像有严重的深度畸变，从而失去三维成像的优点。

由于很多声检测器均能记录声波的幅度和相位，并将其转换成相应的电信号，受到人们重视的新的声全息方法与光全息方法不同，只有液面法声全息基本上保留了光全息的做法。而各种扫描声全息不再采用声参考波。扫描声全息大致可分为两类。

①激光重现声全息：用一声源照射物体，物体的散射信号被换能器阵列接收并转换成电信号，再加上模拟从某个方向入射声波的电参考信号，于是在荧光屏上形成全息图并拍照。然后，用激光照射全息图，即可获得重现像。

②计算机重现声全息：用上述方法记录换能器阵列各单元接收信号的幅度和相位，用计算机进行空间傅里叶变换，即可重现物体声像。

声成像质量的主要指标有图像的横向分辨率、纵向分辨率、信噪比、畸变和假象等。声成像的质量不仅与所用的仪器设备有关，而且在很大程度上还与声波在介质中传播的特性（如反射、折射和波型转换）有关。

声成像技术已得到广泛应用，主要用于地质勘探、海洋探测、工业材料非破坏探伤和医学诊断等方面。特别是，B型断层图像诊断仪已成为与X射线断层扫描仪和同位素扫描仪并列的医学三大成像诊断技术之一。

由于声波在水中的传播特性显著优越于电磁波和可见光，受水的浑浊度的影响小，因而水声探测成为水下测量的主要手段。目前的各种声纳系统，仍是执行水下观察与探测任务的主要手段，尤其是在大范围、远距离目标搜索和定位方面有着其它方法无可替代的优势。

​编辑​编辑

           录音传声器

问：什么是录音传声器？

答：录音传声器是一种专业录制音乐和语音等音频的重要电声产品。

问：录音传声器有哪些重要指标、如何选择？

答：

（1）灵敏度选择 　传声器的灵敏度大都用dB来表示，电容式的传声器比动圈式传声器的灵敏度要高，而且动态范围和频率响应都比动圈式要好，不过如果你不能控制好你的环境噪音的话，那么你将会发现用电容式传声器录出来的声音反而不如动圈式的好。 　

（2）动态范围的选择 　近代音乐的动态范围很大，某些演奏片段的最高声级可达130db以上，特别是近距离拾音时一定要选择声压级高的传声器 　

（3）输出阻抗选择 　传声器的最佳负载阻抗，通常选用传声器额定输出阻抗的5倍以上，只有在这种配接状态下，才可以认为传声器工作在接近开路状态下。当传声器在接近开路状态下工作时由于传声器输出电阻极小，因而它的瞬态响应、非线性畸变、频率响应等电声技术指示，都得到很大的改善。高阻抗传声器的输出电压较高，但在传声器的传输电缆较长时，高频损失较多，容易串入交流声等外界干扰信号。

（4）指向性的选择 　传声器的指向性可以理解为传声器收音的范围，使用心型指向的传声器时必须将传声器正对声源，它的优点是有利于避免串音，而且不会拾取到过多的环境噪音。但心型指向的传声器会存在近讲效应。应该注意的是心型指向的传声器对风声及其它气流引起的噪声或演员的齿音较为敏感，这时应在传声器前加上一个防风罩。全指向传声器的优点是无需将传声器对准声源，拾音时不会存在近讲效应。全指向传声器在环境噪音良好时所拾取的音色更加的自然。但全指向传声器在环境噪音较大时会拾取到过多的噪音，且全指向传声器不利于串音的控制。

问：录音传声器的使用要点有哪些？

答：

（1）使用传声器之前，应先了解传声器的类型和特性，往往静态技术指标稍低而瞬态特性好的传声器，要比静态指标较高而瞬态特性较差的传声器更好一些。传统的、非驻极体的电容式传声器需加供电电源，既所谓的48v幻象电源。 　

（2）传声器位置附近不应有大的反射面，如墙壁等，以避免强烈的反射声引起声音相位干涉而破坏声音的自然度。传声器与音箱之间的布位也十分重要，一般要求将传声器安放在音箱的后面，避开音箱辐射方向。 　

（3）传声器的插接件要牢固可靠。作为传声器插接件的卡侬或大二芯插头、插座与传声器线焊接要求很规范。传声器必须使用优质屏蔽电缆传送信号。由于传声器输出信号很微弱，信噪比比较低，所以容易被干扰进而产生杂音，为此必须选用金属屏蔽线传输信号，并应将屏蔽线的一端与传声器的外壳良好连接，另一端接音响设备的外壳。屏蔽线的长度也应尽量短。因为传声器线越长，分布电容越大，这不仅容易引起干扰信号，而且会引起人声信号（特别是高音）的损耗。一般说来，不平衡连接（单芯屏蔽线）时，传声器连线的长度不宜超过10m，若必须加长连接线，则应采用平衡接法（即用双芯屏蔽线），以减少外来干扰。 　

（4）声源与传声器的距离要适当。当演唱抒情歌曲时，演员常常将传声器靠近嘴边，以充分利用近讲效应，提升低音。近讲传声器与嘴部的距离可在1～20cm。作演讲时，为提高语言清晰度，传声器离嘴部宜在20～30cm，甚至还要专门切除些低频效果。 　（5）由于演唱或演讲大多使用单指向性传声器，此时应注意嘴部与传声器中心轴线之间的夹角大小会影响拾取声音信号的频率特性。演唱时，嘴部对准传声器中心轴线夹角为0°，传声器输出的频响特性最佳；嘴部偏离中心轴线越远，频率特性变差，高音损失越严重，且传声器输出电压也会减少。一般心形传声器，嘴部与中心轴线的夹角宜保持在45°范围内，对强指向性传声器则应保持在30°之内。 　

（6）良好的减振装置。拾音单元固定在套架上，高档传声器有减振装置，防止传声器因振动而产生振动噪声或因传声器意外掉在地上或因磕碰产生强大的声冲击，损坏功放或音箱的高音单元。常用的减振装置有橡胶减振支架、橡胶传声器夹子、橡胶传声器夹子垫、弹簧传声器夹子。使用手持传声器时，不要握住传声器网罩，以免堵塞后面进气孔，造成失真，影响效果。使用无线传声器时，其载频应避开当地调频广播或无线电话通信的频率，以免相互串扰。 　

（7）抗干扰性能要好。声场中不可避免地存在着某种磁场和电场，如空调、电源线和人体的静电感应等。作为传声器的拾音单元，很小的杂声干扰经过调音台和功率放大器放大后，送入扬声器就会形成很强的杂音，损害声音的质量，所以要求传声器结构、外壳要有良好的屏蔽作用，要求全金属结构，防磁性良好，要用良好的屏蔽传声器导线。 　

（8）在使用多个传声器进行拾音时，首先应使各传声器的相位一致；对一个声源如需用2支或多个传声器进行单声道拾音（如会议拾音）时就将传声器尽量靠近，或保持每个传声器与声源的距离相等，以免相加时产生相位干涉现象；对2支以上声源如需用2支以上传声器拾音时，应使每个传声器之间的距离大于声源与传声器间距离的3倍（即满足3:1规则），以减小信号相加时产生相位干涉现象。 　

（9）要注意防风、防振、防潮。露天、室外演出要防风，避免风吹金属网产生呼啸声；空气中的灰尘进入传声器，影响磁隙的清洁度，会造成失真；近讲传声器，口形与传声器很近，口中的湿气损害传声器的膜片，要使用防尘防潮罩。 　传声器的结构比较精密，强烈的振动不仅会使传声器的输出太大，使扩声系统严重过载，而且还容易损坏其机械结构，使磁铁退磁、降低灵敏度，使音圈与磁路相碰等，所以要注意防振。尤其是电容传声器，电容传声器应先关闭电源后再移动为好。此外，注意不宜用吹气或用手敲打传声器的方法来试音。在传声器的保管中，应注意防潮，保持清洁卫生。 　

（10）传声器的相位。如果一部调音台同时有多只传声器输入，若有2支传声器相位相反，当2支传声器信号送入调音台混合电路中，则信号会相互抵消，其声音反而会减小，需进行调整。因此，使用多个传声器时，尤其是各种不同型号的传声器同时混合使用时，传声器的相位要一致。相位鉴别可用下述方法进行。先将所用的2支传声器放在一起，同时接收一个声源，送出声响增大，说明2支传声器同相，如果送出声响减小，并出现失真，说明传声器反相。将其中1支传声器接线调整过来，以达到同相声。

三、录音传声器的使用注意事项

（1）如果传声器和声源之间的距离不合适，会产生缺陷。当距离太远时，传声器输出信号电压过低，噪声相对增大，声音轻微，其音色细节难以表现，缺乏亲切感，拾音难度加大。当距离过近时，低音容易失控，产生近讲效应，造成声音模糊不清，在大信号时，容易使传声器过载，而严重失真。 　

（2）电池的使用：在正常使用无线传声器时，因电池功率不足引起音频信号失真或频率干扰时有发生。为此，操作人员可在正常使用无线传声器时，适时地使用调音台预听功能，用耳机监听无线传声器的信号，若发现声音清晰度稍有降低或噪声稍有增大，就应马上更换电池。在演出中更换电池时，最好的办法是打开调音台通道的“哑音”开关，使无线传声器处于哑音状态，如没有此功能的调音台可先将无线传声器接收器的输出音量关死，然后关掉发射机电源，更换电池后打开发射机电源，然后将接收机器输出音量复原到原来的增益，如接收器没有输出开关，可关闭调音台输入增益或使line/mic选择器进行切换，待更换电池后开机再将调音台输入增益或选择器复位。如果利用关闭通道推子的方法更换电池则较为烦琐，在演出中一般传声器都加有效果处理声，如果一个传声器使用时，另一个无线传声器需更换电池，这时如果关闭该通道推子，则同时还应关闭用于混响、延时的辅助通道。 　为保证无线传声器系统正常使用时不至出现信号失真和频率干扰，必须使用能量充足的电池，在选购时有条件的话最好选用可充电的锂电池。

抗噪声传声器

是能降低环境高噪声影响的传声器。由动圈或铝带式心形指向性元件组成，其低频响应衰减较大。抗噪声传声器主要用于普通传声器无法使用或使用效果不好的高噪声环境中，可供环境噪声较大的室外场合适用。

目前一般使用的抗噪声传声器主要有两种，一种是压差式，另一种是接触式，前者使用较广泛，后者只使用在一些特殊场合。

传声器又称话筒，是一种能将声能转变成电信号的器件。常见的传声器有动圈式、晶体式、电容式等。传声器的主要参数有灵敏度、频率特性、输出阻抗、方向性等。

传声器根据不同的分类方法有不同种类。根据用途不同，有测量传声器、录音传声器、佩带式传声器、抗噪声传声器和近讲传声器等等。其中近讲传声器是近年来才开发的新产品，它能有效地消除近讲时所产生的齿音失真和气流声，特别适合于卡拉OK演唱。其中抗噪声传声器根据原理不同可分为压差式抗噪声传声器和接触式抗噪声传声器。

压差式抗噪声传声器

压差传声器中，振膜两面都有进声口，推动振膜振动的力取决于两面声压之差。由于进入各声入口的声波在幅度和相位方面都各不相同，这样，对远处的、四周的噪声和近处嘴边的话音就会产生不同的响应，而获得一定的抗噪声能力。以一阶压差传声器（图4）为例，在一个球面波声场中，距声源r处的某点的声压为：

对远处来的声波（图4a），两声入口处的声压幅度P1和P2大体相等，只是相位不同，产生了很小的压差△P，所以传声器对远处来的噪声不太灵敏；对近处的声波（图4b），P1和P2相差较大，压差也较大，所以，传声器对嘴边的话音较灵敏。这就是压差传声器的所谓近讲效应。当声波垂直入射时（图4c），P1和P2完全相同，压差为零。即传声器对侧面的声波不灵敏，这就是所谓指向性效应。

压差传声器的近讲效应对抗噪声能力贡献较大，而且这种效应在低频较强。图5是一只一阶压差传声器的压差频响图。假定，此传声器的近场频响是平坦的，则远场压差随频率升高以6分贝/倍频程增加，即压差传声器的低频抗噪声能力较强。这一点，对语言信号处理系统是有利的，因为语言谱主要集中在300~1000赫的低频区，而语音信号的低频成分愈充分和干净，系统提取的语音参数(如基频)就愈准确。

除了一阶压差传声器外，还有二阶压差传声器，压差阶次愈高，传声器的抗噪声能力愈强，但对制造工艺和使用位置的要求也更苛刻。所以，二阶压差传声器是不多见的。

接触式抗噪声传声器

抗噪声传声器的另一类——接触式传声器，实际上它并不是一种声电换能器，而是一种拾振器。把它放在讲话人的颈部或头部某部位，拾取讲话时由头骨和肌肉组织传输来的信号。这种机械的信号终究与话音的声信号不同。所以，接触式传声器的失真较大，话音的高频成分损失很大。但是，由于它对空气声相当地不灵敏，具有较强的抗噪声能力，而在高环境噪声下，信噪比对语言可懂度的影响比音色大得多，所以，往往也选用接触式传声器。这种传声器的探头是有压电材料加一级FET放大组成的。

附件：

  幻象供电传声器

 传统电容传声器，其极头上没有电荷，缺少极化电压，所以需要提供一个外部供电，这个电压叫做“幻象电源”，有12、24、48v。这种结构至今还在被采用。

这种传声器一般应用于专业、录音棚、等要求比较高的场合，输出方式是平衡式（差分）。

简单的应用图如下：

上图没有加入放大器、FET（场效应管）。实际应用上要接入放大器。

下图是实际的幻象电源传声器。咪头使用高档的34mm镀金膜电容咪头，音质非常好。

下图是幻象电源的实物图片：

附赠资料：传声器测试国标：一共40页

以上是个人积累的全部资料，仅供参考。

2022年5月25日   第三次编辑

传声器技术知识大全



内部培训资料

迪韵电子科技（广东）有限公司研究所编

主编：刘学光 13538185508

前言

传声器，也叫麦克风，俗称名话筒、港粤地区叫咪、麦，是一个重要的声电转换器件。

传声器技术，是电声技术中的重要分支。随着语音控制、语音识别、有源降噪、声音探测技术的快速发展，传声器技术的重要性已经显现出来。

传声器已经具有近200年的历史，随着科学技术尤其是数字技术、人工智能技术的发展，传声器技术也获得了质的飞跃和提升。

本书不是一本学术意义上的技术书，而更接近一部实用的工具书，本书以浅显易懂的问答形式，既讲解传声器的基础理论、也介绍传声器领域的新技术、新工艺、新材料、新应用。

更为难得的是，在本书中笔者无保留的介绍了几十年传声器技术方面的实践经验积累，具有较高的学习、参考、实用价值。

希望能够通过这本资料书，给大家的电声技术、传声器技术的学习、技术研发工作、市场推广带来帮助。

本书适应许多驻极体传声器生产厂编写的，所以重点介绍驻极体电容传声器，其它传声器也做一个概要的介绍。

在次鸣谢：丹麦Jensen电声实验室、新加坡电声专家林波先生、《电声在线》公众号、深圳迪韵电声科技有限公司、深圳捷力泰科技有限公司的鼎力相助和热情支持！

笔者水平和能力所限，谬误之处，敬请指正。

               Wdele

2020-07-22

目录

一、基础篇

1、传声器概述

2、相关声学的基本概念

3、相关电声参数

二、产品篇

1、碳精传声器

2、电磁式传声

3、压电传声器

4、带式传声器

5、动圈传声器

6、电容传声器

7、数字传声器

8、硅晶传声器

9、无线传声器

10、特种传声器

三、驻极体传声器专题篇

1、驻极体材料

2、驻极体传声器工作原理

3、驻极体传声器产品结构

4、驻极体传声器产品种类

5、驻极体传声器参数指标

6、驻极体传声器应用

7、驻极体传声器答疑

8、与客户的技术沟通

四、设备仪器篇

1、极化仪器

2、测试仪器

3、降灵机

4、消音室

五、资料篇

1、数据资料

2、专题文章

3、友情广告

一、基础篇

1、传声器概述

2、相关声学的基本概念

3、相关电声参数

1、传声器概述

问：传声器的历史是怎样的？

传声器，俗称叫做话筒。

相传古代战争中，在地上和地下之间，城内和城外之间，进行语音通讯的时候，采用一根连通地上和地下，城内和城外通透的竹筒来进行通话，话筒因此而得名。

在电影地道战中我们也看到八路军的地道，地上和地下之间，也是通过一根根的筒子，进行语言沟通和指令发布的。“话筒”故此而得名，而传声器，这是话筒的一个技术名称，本书当中，都将用传声器这个名词。

问：玩具传声器的原理是怎样的？

一条丝线，两个纸杯串联起来，就构成一个简单的振动传声器，它的基本原理是：人的声音传给纸杯，纸杯发生振动并且把震动传给丝线，丝线振动又传给了对方另外一个纸杯，导致另外一个纸杯产生同步振动，于是就发出了声音，就完成了传声通话的传声器功能。

理解这个玩具传声器的原理，对于我们理解传声器产品知识，还是很有帮助的，例如，它说明了一个最基本的原理，那就是：声波的传输是靠介质振动来传递的。并且揭示了包括，板振动、弦振动、空气振动等声学的基本原理。

问：第一个实用的传声器是谁发明的？

1876年,埃米尔·贝利纳(Emil Berliner）发明了碳精电极传声器，这是一个在声波的作用下，电阻发生变化进而转换成电信号的传声器，我们称为电阻传声器，通常叫碳精话筒。

问：传声器的发展史技术演变是怎样的？

20世纪后,传感器技术发展得更加完善，碳精电阻传声器被电感（动圈、铝带）与静电式（电容）换能元器件的传声器取代。电感原理又衍生出两大类传声器——动圈式和铝带式传声器。

电容传声器，又延伸出了普通电容传声器和驻极体电容传声器两类。

科技的发展总是带动产品的推陈出新，随着半导体科技以及数字化技术的发展，硅传声器和硅数字传声器横空出世，该产品以一致性好物理性能稳定优势，迅速占据了传声器市场的半壁江山，有着广阔的发展前景。

 问：传声器、传声器、话筒、唛、传声器有何不同？

传声器英文是microphone，根据读音，传声器是音译过来的，传声器则是意  译；简称MIC。话筒传声器则是汉语的叫法，话筒则是民间习惯的叫法。唛，最早起源于香港、广东一代的发音叫法；传声器则是唛的一种演变叫法，但多指的是的传声器的核心部件部分，既声电转换的音头那一部分，而不是指的整个的传声器。现在各种规格尺寸的驻极体传声器组件都叫传声器。

问：传声器的基本原理是什么？

无论什么样的传声器，基本原理是声音转换成电信号，简称叫做：声电转换。所以不论是哪种款式，哪种结构的传声器，它的基本原理就是声电转换。

动圈式话筒是依据电磁感应转换的原理制成的，就是：接受声波的膜片发生受迫振动，带动处于恒定磁场内的线圈，运动的线圈切割磁力线，从而产生—交变的感应电动势，形成变化着的电信号，完成了声电转换的功能。

电容话筒是依据接收声波的膜片构成电容，受迫振动后，其电容量发生变化从而产生—交变信号电压，完成了声电转换的功能。

2、传声器相关声学概念

问：什么是声压？

介质压强的变化量，称为声压。声压就是大气压受到声波扰动后产生的变化，即为大气压强的余压，它相当于在大气压强上的叠加一个声波扰动引起的压强变化。由于声压的测量比较容易实现，通过声压的测量也可以间接求得质点速度等其它物理量，所以声学中常用这个物理量来描述声波。

声压的单位是帕斯卡（pa），其计算公式为：声压（p）的平方=声强（I）×介质密度（ρ）×声速（C）其中，声强单位是：W/m2 密度单位：kg/m3 声速：m/s

问：什么是声压级？

表示声压大小的指标称为声压级（sound pressure level），用某声音的声压（p）与基本声压值（p0）之比的常用对数的20倍来表示，即20lgP/P0，单位为dB，根据GB/T 10069.1-2006 声压级的定义：被测声源辐射声压平方的时间均值与基准声压平方之比取以10为底的对数再乘以20.

问：什么是自由场？

自由场是指声波在无限大空间里传播时，不存在任何反射体和反射面。
    自然界中的自由场空间是将声源吊在空中，远离任何反射物，声波可自由地向360°全方位角传播。半自由场空间是指自由空间中有一全反射面，声波只能在180°半球方位自由传播。常见的半自由场空间如水泥地面的大型露天停车场、室外篮球场、停机坪…等。我们在测试传声器当中采用的消音室，就是模拟的一个自由场.。

问：什么是声源强度？

简单声源发出正弦波时的最大体积速度，叫做声源强度，简单声源是尺度，甚小于波长的声源。

问：什么是传声损失？

在一个传声系统中，声音从一点传到另一点时，声压级的降低叫做传声损失。

 问：什么叫声场？什么是直达波？

介质中有声波存在的区域叫做声场。

声源没有经过反射、绕射、从一点直接到达另一点的声波。

问：什么叫吸收、反射、透射、衍射？

吸收是：当声波通过或投射到介质表面上后声能减少的过程。

声音反射是声音在传播过程中遇到介质后改变方向反向传播的现象，可类比光的反射原理。

透射是声波遇到介质后通过介质继续传播，但强度上会有一定衰减。

声波遇到障碍物后会绕过障碍物继续传播，此时与障碍物的尺寸有关，障碍物越小，衍射现象越明显。

问：什么是声电反馈？

声反馈是传声器应用当中经常遇到的问题，所以在这里具体介绍一下。

声反馈通常是扩音器扬声器系统发出的声音能量的一部分再次通过声传播的方式传到话筒再次放大，再次周而复始进而引起的啸叫现象，在没有出现啸叫的临界状态，会出现振铃声，此时一般也认为存在声电反馈现象，将音量衰减6dB后，定义为无声反馈现象发生。简单的说，声电反馈就是指由扬声器系统发出的声音又返回到传声器的现象，从扬声器系统发出的声音可能通过不同的途径返回到传声器。由于声电反馈的存在，使最终的声场频响特性不好，会产生梳状滤波器效应；当这种反馈满足振荡条件时将产生啸叫现象，并且可以在很多个频率点产生啸叫。在后面的传声器应用章节当中，我们会介绍怎样克服声反馈。

问：什么是声介质？

能够传递声音波动能量的物质称为声波的介质。声音的传播需要物质，物理学中把这样的物质叫做介质，这个介质可以是空气，水，固体.当然在真空中，声音不能传播。声音在不同的介质中传播的速度也是不同的。声音的传播速度跟介质的反抗平衡力有关，反抗平衡力就是当物质的某个分子偏离其平衡位置时，其周围的分子就要把它挤回到平衡位置上，而反抗平衡力越大，声音就传播的越快。水的反抗平衡力要比空气的大，而铁的反抗平衡力又比水的大。

问：在不同的介质中声音的速度是怎样的？

真空 0m/s（也就是不能传播）
空气（15℃） 340m/s
空气（25℃） 346m/s
软木 500m/s
煤油（25℃） 1324m/s
蒸馏水（25℃） 1497m/s
海水（25℃） 1531m/s
铜（棒） 3750m/s
大理石 3810m/s
铝（棒） 5000m/s
铁（棒) 5200m/s
温度不同 速度也不一样 温度越高 速度越快 大约在340米每秒

3、传声器相关电声参数

问：传声器的常用参数指标有哪些？

各种各样的传声器，它们结构原理有所不同，但是衡量这些传声器的指标是基本相同，下面我们就介绍一下，传声器的主要和常用的指标.

1. 灵敏度
2. 频率响应和频率范围
3. 指向性
4. 输出阻抗
5. 失真度
6. 动态范围
7. 信噪比
8. 最大声级
9. 相位

          10、瞬态响应

1）灵敏度

问：什么是灵敏度？

灵敏度是表示传声器声电转换效率的重要指标。它表示在自由声场中，传声器频率为1KHz恒定声压下与声源正向（即声入射角为零）时所测得的开路输出电压。单位为毫伏/帕。1Pa＝10bar1ubar大致相当于人正常说话音量，在1m远处测得的声压。

问：灵敏度有没有更通俗的解释？

同一个概念，可以有多种解释，但是它们的本质是一样的，只是解释的方法解释的角度不同，我们看另一份资料的解释是这样的：

灵敏度是指话筒声电转换过程中，把不同强度的声压转换成信号电压的能力。灵敏度以膜片受一单位声压作用时，其输出端开路时输出电压的多少来表示。即在话筒的音膜上送入1μb的声压变化，在话筒的输出端上能产生多少mV的输出电压。

问：传声器的灵敏度单位是什么？

传声器的灵敏度通常用分贝（db）表示。当然也可以用信号电压mv来表示，dB和mv之间有对应关系，例如：-60dB等于8mv，具体请参见本书最后的资料附录《dB/mv对照表》，

问： 传声器的灵敏度为什么都是负值？

在相关的电声测试标准中，规定:

1v/pa=0dB

而传声器的实际灵敏度都比1v/pa小得多，所以灵敏度的数值都是负值，例如-60dB，它的实际输出只有8mv，远远不够测试标准当中的1v（1000mv），所以只能是负的数值。

问：在所有类型的传声器当中，灵敏度是如何分布的？

电容传声器的灵敏度是最高的，因为本身带有放大器，灵敏度的高低取决于放大器增益的高低，它的灵敏度可以做得非常高，例如，在驻极体传声器当中，就有高灵敏度和超高灵敏度，其实它们的区别就在于，驻极体传声器内置的放大器的增益的高低。

动圈传声器，因为它本身没有放大器，灵敏度要低很多。

早年的炭精传声器，它的灵敏度也非常高，但是由于频响，音质很差，已经淘汰，在此我们不作详细讨论。

问：传声器的灵敏度高好还是低好？

传声器灵敏度高是件好事，它可以向应用电路提供较高输入电平，可以提高信噪比，但太高其输出信号电压也高，容易产生过激失真。所以在实际应用当中，我们认为灵敏度的高低，要与电路匹配，合适的才是最好的。

问：卡拉ok传声器的灵敏度高还是低？

用于卡拉OK演唱传声器，传声器与嘴巴的距离很近，所以对灵敏度的要求并不高，多用动圈式的，所以它的灵敏度相对比较低，但是低有低的好处，它可以避免消啸叫。如果用于乐队录音或舞台剧演出，则对灵敏度的要求就比较高。

问：传声器的灵敏度通常是多高？

灵敏度1V／Pa相当于0dB，由于传声器灵敏度为mV级，所以其灵敏度级的dB值为负值。

一般动圈式传声器的灵敏度约为0.7～2mV／Pa

带式传声器的灵敏度约为0.5～2mV／Pa

电容式传声器的灵敏度＞5mV／Pa

驻极体电容传声器的灵敏度约为30mV／Pa。当然现在驻极体传声器用的超高灵敏度的场效应管，内置多级放大器，用这种场效应管组装的，驻极体电容，传声器的灵敏度可以做得非常高。

问：电容式传声器的灵敏度通常是多高？

电容式传声器由于有内装前置放大级，所以灵敏度要高很多，多数在-40至-60dB之间。 随着一些高增益爱心片，出现，电容式传声器的灵敏度，做得更高，已知的现在可以做到-18dB，这个灵敏度已经非常高了。

问：为什么传声器的灵敏度有两种计量方式？

这两种灵敏度的计量方式，只是在测试的时候，采用的声压标准不同，一个是Pa，一个是ubar  1Pa＝10bar 1ubar

例如同样一只传声器：

在1v/pa的条件下测试等于-40dB

在1v/ubar的条件下测试则等于-60dB

在上述两个不同声压测试出来的结果，看上去两种计量方式之间相差20个dB，但是它们的灵敏度实质是一样的。

问：传声器有灵敏度db和毫伏换算表吗？

参见下表列出了常用灵敏度和毫伏之间的对应数值表。

2）频率响应和频率范围

问：什么是传声器的频率响应？

频率响应的定义是：频率响应是传声器输出电平与频率的关系，是指传声器在一恒定声压作用下，传声器的输出电平随不同频率的电压变化。

传声器在恒定声压和规定入射角声波作用下，各频率声波信号的开路输出电压与规定频率传声器开路输出电压之比，称为传声器的频率响应。

它是反映传声器，声电转换过程中对频率失真的一个重要指标。频率响应是传声器接受到不同频率声音时，输出信号会随著频率的变化而发生放大或衰减的指，。

问：传声器的频率响应用什么单位表征？

通常用分贝（dB）表示。由于传声器的输出电压很低，所以dB是负的值。

问：传声器的频率响应，允许的公差范围是多少？

最理想的频率响应曲线为一条水平线，称为理想特性曲线，代表输出信号能真实呈现原始声音的特性，但这种理想情况不容易实现。

一般专业用传声器频响曲线容差范

2dB。

问：怎样看传声器的频响曲线？

频率响应曲线图中，横轴为频率，单位为赫兹（Hz），大部份情况取对数来表示；纵轴则为音强，单位为分贝（dB）。0分贝代表传声器的输出信号跟原始声音一致，没有被改变；大于0分贝代表输出信号被放大；小于0分贝则代表输出信号被衰减。

问： 传声器什么样的频响曲线是好的？

传声器使用场合不同，要求频响范围和不均匀度范围也不同，不能简单的说什么样的频响曲线是好的。

因为不同的电路，不同的应用场景，对传声器的频响曲线要求有着很大的不同，例如对音乐传输的传声器，就要求要在很宽的频率范围内有更好的频率响应，而对于通讯和人声语言的传声器，则要求只要对语言段有着良好的凭祥反应就够了，并不苛求更宽的频率范围内有更好的频率响应曲线。

但是不管什么样的频响曲线，有一个指标是统一的，那就是曲线的平滑度，当看到一个传声器的频响曲线，有很多的突起，很多的凹陷，大起大落，这种传声器的频响曲线就不良。

一个好的传声器的频响曲线，不管它范围有多宽，但是在它有效的频率范围内的变化，应该是平滑的，而不是突起突落。良好的频率响应在各个不同频率上其VOUT都应在±2dB以内

问：动圈式和电容传声器哪个频响曲线会更好一些呢？

电容式传声器的频率响应曲线会比动圈式的来得平坦，还原更为真实。常见的传声器频率响应曲线大多为高低频衰减，而中高频略为放大；低频衰减可以减少录音环境周遭低频噪音的干扰。

动圈传声器，往往不取平坦频响曲线，而在高频段（3～5KHz）稍有提升，这样可增加拾音明亮度和清晰度。。

问：传声器，在近距离讲的时候频率会发生什么变化？

传声器在近距离的时候低频会有明显的上升，参见下图，

问：传声器的频率响应与哪些因素有关？

传声器的频率响应特性与以下因素有关：

1、膜片：膜片越薄、面积越大低频响应平特性越好。高频声音声波振动速度快，若膜片振动同步性不好，就会使高频输出小，弱于其他频段，这样就会产生高频不良的失真。若在低频时也可能因为声波振动的速度慢，膜片不易被振动而难于同步，不能产生有效的输出，造成低频响应不好，甚至于出现失真现象 。

2、整体的声结构，就传统的传声器设计来说，无论是动圈还是电容式的传声器，后腔越大低频特性越好。在后面，我们会对具体的产品，就这个问题做一些具体的讲解。

问：传声器的频率范围是个什么概念？

频率范围是指传声器正常工作的频带宽度，通常以带宽的下限和上限频率来表示。一只好的传声器应具有较宽的频率范围，最好包含人耳朵可听的音频整个范围，有时为了增加拾音的明亮度和清晰度，还可在某一频率范围内，使其输出有所增强。频率范围可通过频响曲线来反映，电容传声器的频响特性较动圈式要宽阔且平直。

3）指向性

问：传声器的指向性是什么指标？

传声器的指向特性，又称传声器的方向性，是表征传声器对不同入射方向的声信号检拾所呈现的灵敏度，是传声器十分重要的电声指标。

传声器的指向性，常用指向图来表示。用不同指向特性的传声器，拾音时，对直达声／混响声的比例有很大影响。我们可以根据声源选择合适指向性的传声器。

问：常见的传声器 指向性有几种？请分别介绍一下。

常见指向性有全向型（无指向）、心形、超心型、锐心型、8字型（双向）以及混合型等6种。

问：什么是全指向性传声器？

 全指向型传声器的振膜是裸露在声场中的，振膜背面是密封的，背面声波无法入射。所以，这种传声器具有无方向指向特性，或者说它具有球形指向特性，如下图所示。

此特性对所有360o方向声波入射有同等灵敏度。要拾取环境声时，通常都会使用全指向性的传声器，这样拾取到的声音会有强烈的空间感。全指向传声器，又叫压强传声器。

问：什么是双指向传声器？

双指向传声器又叫8字形传声器。在结构上，它的振膜后面不密闭，因此振膜的振动取决于前面和后面的瞬时声压差，即对声压梯度产生响应。很显然，从前面0°和后面180°入射的声波，都可以产生很大的声压梯度，所以接收能力最强，具有较高的灵敏度。从侧面90°和270°入射的声波，到达振膜前后两面的强度相等，因而声压梯度为零，传声器没有输出，灵敏度为零。因此，压差式传声器具有8字形(或双向)指向特性，如下图所示。

问：什么是心型指向传声器？

将一个无方向图形与一个8字形图形叠加起来，就能得到一个心形图形，如图2―5所示。这是因为在0°方向上，无方向图形与8字形图形相叠加，得到了两倍的灵敏度；在180°方向上两者大小相等，方向相反，结果相互抵消；在90°和270°方向上，因8字形图形灵敏度为零，因而，叠加的结果是保持无方向图形的灵敏度，它是0°入射灵敏度的一半。

此特性对正面180o方向声波入射有效，背面声音被抑制。如要拾取正前方的声源，抑制背面的噪声，心形指向性的传声器较为理想的选择。

心形指向特性是一种单方向指向特性，介于无方向和8字形指向特性之间，适合于手持式人声演唱和乐器演奏用传声器。

问：什么是锐心型、超心型传声器？

我们可以以无方向、8字形和心形指向特性为基本图形，通过适当的组合，就可以得到许多个合成指向图形了。下图给出了5种主要的合成指向特性图形，可供选择传声器时参考.

超心型，此特性正背面90°入射角同等效果。一般用于立体声拾音等。

问：传声器指向特性会随着频率变化吗？

实践证明，各种传声器的指向特性都会随频率而变化。当频率升高到3~4kHz以上时，指向特性有变尖锐的趋势。

问：怎样保证单指向传声器前后方向上全频率段灵敏度的比值是一致的呢？

传声器前后方向上灵敏度的比值，对优质传声器来说，在声频的全频带内应保持基本相同。但这只是一个理论的描述，实际上，单一的传声器，很难做得到，必须要通过不同的传声器组合，来达到更高级的指向性要求。

问：传声器的指向性可以切换吗？

档次高一点的传声器成品，都具有传指向性切换的功能，有三指向性可以切换，例如maono品牌直播传声器有5种指向性切换，以适应不同的需求。

4）传声器阻抗

问：什么是传声器的输出阻抗？

传声器的输出阻抗，是指传声器交流内阻，用频率1KHz，声压为1Pa时测得。一般而言，低于600欧姆为低阻抗；介于600至10,00欧姆为中阻抗；高于10,00欧姆为高阻抗。高阻抗传声器灵敏度有所提高，但容易感应交流声等外来干扰，电缆不宜长。舞台演出等专业用基本上都采用低阻抗不易引起干扰，电缆也可较长。

问：传声器的输出阻抗这个指标常用吗？重要吗？

根据最大功率传输定理，使用传声器的整机的负载阻抗和传声器本身的阻抗批配时，负载的功率将达到最大值。不过在大部份阻抗不批配的情况下，传声器依然能正常使用，也因此造成这项规格并未受到太大的重视。但是有的整机对传声器的阻抗要求还是蛮挑剔的，也就是说，传声器的输出阻抗，必须符合它的整机的输入阻抗，否则传声器就没法正常使用，所以说传声器的输出阻抗，并非是一个可有可无的指标在有些情况下，有的整机还是非常重要的一个指标      。

问：怎样测试传声器的输出阻抗？

通常要用专业的测试仪器，不过在业余条件下，我们也可以简单的测试和判断，某一个传声器的输出阻抗大概的数值和范围。

5）传声器失真度

问：什么是传声器的谐波失真？

声频信号作用在传声器振膜上，在输出端产生输入声频信号以外的谐波成分，称为谐波失真，一般要求谐波失真不能超过0.5% 。

问：传声器的失真是怎样测试的？

传声器的失真指标通常是通过，电声测试系统或者电声测试仪来测试的。

问：为什么传声器的规格书当中很少有标定失真度的？

在实际测试中，我们发现，许多测试系统对传声器失真指标测试识别，是实测频响曲线与标准的频响曲线比对以后做出来的。可是问题是，许多传声器的频响曲线，并不是按照标准的曲线来设计的而是根据客户的实际需要来设计的，这种根据客户实际需要设计的曲线，如果用标准曲线衡量，测试系统会做出错误的失真的判断。

6）传声器动态范围

问：什么是传声器的动态范围？

传声器动态范围是指在规定的谐波失真条件下（一般规定0.5％），其所承受的最大声压级与绝对安静条件下传声器的等效噪声级之差。

上限决定失真，下限决定噪声，一般在120-126dB。

传声器的使用要求声源的声压不宜过强，不要超出他规定的动态范围，否则就会引起失真。

问：电容传声器的动态范围，有哪些因素有关？

电容传声器，包括驻极体电容传声器，它的动态范围除电容传声器本身的指标有关以外，还与应用电路当中的那个供电电阻R1的大小有关，这个电阻越大动态范围越小，但是灵敏度会越高；这个电阻越小，灵敏度越低，但是动态范围会增大。所以，电容传声器在应用的时候，灵敏度和动态范围要兼顾，而调整就在于应用电路的这个电阻，见下图，

7）传声器信噪比

 问：什么是传声器的信噪比？

传声器的信噪比，是指在规定输入电压下的输出信号电压与输入电压切断时输出所残留之杂音电压之比，也可看成是最大不失真声音信号强度与同时发出的噪音强度之间的比率，通常以S/N表示，一般用分贝（dB）为单位。信噪比越高越好，信噪比越大，则表示混在信号里的杂波越少，还原质量就越高。

信号噪声比(S/N)

    例如，动圈传声器的灵敏度为0.1mV/μbar，当在1m距离讲话时，到达振膜的声压约为1μbar，此时，传声器输出电信号为0.1mV。而传声器的内在噪声电压约为0.5μV，则信噪比为

一般优质电容式传声器的S/N值为55~60dB。

 问：什么是等效噪声级？

声波作用在传声器上，它所产生输出电压的有效值和该传声器输出端的固有噪声电压相等时，则该声波的声压级就等于传声器的等效噪声级。通常以dB表示

其中：E为灵敏度，单位为mV/Pa，En是传声器固有噪声电压，单位为mV

8）传声器最大输入声压级

 问：什么是传声器的最大输入声压级？

最大输入声压级是传声器所能承受的达到0.5总谐波失真的最大声压级的度量，一般用分贝（dB）表示。

无论什么型号的传声器，其声一电变换非线性畸变都会随声音声压级的增加而加大，所以，每种传声器都有一个“最高适用声压级”的限度。当传声器所处的声压级超过这个限度时，传声器输出的电信号的非线性畸变会超过它能允许的程度，后面的电声设备就无法加以校正了。所以，使用的传声器必须要满足其在拾音点的声压级的要求，给这个传声器施加的声压级，不要超过规定的最大声压级。

 问：专业传声器的最大输入声压级，一般是多少？

专业传声器的最大输入声压级一般定得较高，只要它和声源间的距离得当，就不会产生可闻的失真。 前面说过，通常以传声器产生0.5%谐波畸变时的声压级作为最大容许声压级，高质量传声器的最大容许声压级已达135dBSPL。

9）传声器的相位特性

问：什么是传声器的相位特性？

传声器的相位特性是指作用在传声器面上的声压的相位与传声器输出端的电压之间的相位之间的关系，这两相位差的变化是频率的函数。

传声器的相位特性主要是由膜片，声结构以及电路部分可能存在的延时导致的。

 问：传声器的相位特性指标有何意义？

我们举例舞台演出，在演出舞台上有多种各种各样的传声器，频响范围不同，因为相位如果不一致，意味着，输出的信号会相互抵消，就会破坏现场录音传音采集的效果，现在的语音识别电路，多个传声器组成的矩阵，也要求相位必须要一致，相位不一致，会影响语音识别的精度，所以，传声器相位这个指标的重要性凸显出来了。

 问：如何测试传声器的相位？

10）传声器的失真和瞬态响应

问：什么是传声器的瞬态响应？

   传声器的瞬态响应就是传声器对脉冲型声波的跟踪能力。瞬态响应好的传声器对声源的细节信号和突变信号能够准确高保真的传输转换，从而获得高保真的音质。

由于方波信号是一种典型的瞬态信号，所以常常用一个矩形波信号来激励传声器，然后用示波器来观测传声器输出信号的波形，从而判断它的瞬态跟踪能力。通常，电容传声器的瞬态响应要优于动圈传声器。

传声器的瞬态响应这个指标单在生产厂家当中的但是对于高品质的传声器设计来说，却是一个不可或缺的高级指标。

问：什么是传声器的失真？

失真度即声音通过传声器声电变换后信号变形的程度。

主要是指谐波失真和频率失真。

问：什么是谐波失真？

声频信号作用在传声器振膜上，在输出端产生输入声频信号以外的不需要的谐波成分，称为谐波失真。一般要求谐波失真不能超过0.5% 。

问：什么是频率失真？

频率失真又称为线性失真，在传声器的输入信号是多频信号时，如果传声器对信号的不同频率具有不同的增益幅值，就会使输出波形发生失真，称为幅度失真；如果相对相移发生变化，称为相位失真，两者统称为频率失真。频率失真通常是传声器的膜片和传声器电路的线性电抗元件引起的，其特征是输出信号中不会产生新的频率分量。

频率失真是指波形与声源波形相同，但是一些频率或谐波的强度与声源不同了，即当输出的音频信号的谐波数量和输入的音频信号的谐波数量相同，但在幅度上产生了变化，即某些频率幅度增强了或者削弱了 。

二、驻极体传声器

1、驻极体电容传声器（传声器）

1、什么是驻极体

2、驻极体传声器工作原理

3、驻极体传声器产品结构

4、驻极体传声器产品种类

5、驻极体传声器参数指标

6、驻极体传声器应用指南

7、驻极体传声器答疑

8、客户问题快速指南

1、什么是驻极体？

问：什么时候发现的驻极体？

早在1922年，日本物理学家江口元太郎发现了驻极体，并指出一种具有持久性极化的固体电介质。但是真正用于应用还是50年代末60年代初。驻极体的发现虽然不是太晚，但至今对它的研究仍不够深入，它的生成理论也不完善，应用也只是开始。虽然如此，驻极体已逐渐显示出它作为一种电子材料的潜力。

问：驻极体材料的特点是什么？

1. 能够被极化而且能够永久保持极化状态。

研究发现：驻极体材料在外加强电场一段时间（极化）后，再除去外电场时，会长期保持极化状态。驻极体可以在周围空间产生电场，因此可以类比于永磁体的一种带电体。

我们知道，将电介质放在电场中就会被极化。许多电介质的极化是与外电场同时存在同时消失的。但是也有一些电介质，受强外电场作用后其极化现象不随外电场去除而完全消失，出现极化电荷“永久”存在于电介质表面和体内的现象。这种在强外电场等因素作用下，极化并能“永久”保持极化状态的电介质，称为驻极体，又叫永电体。

1. 驻极体中存在着大量微观的电偶极子。

它们通常混乱取向而显不出宏观的极化即所谓的电极性。这些偶极子可以在高温及外电场作用下取向,冷却后再去掉电场,取向被冻结下来而保留某个方向上占优势的宏观极化。驻极体的极化强度远小于其中所有偶极子都排列一致时所产生的饱和强度。但是在一些驻极体中还能得到大约10-2μC/m2的极化强度。驻极体是弛豫时间较长的处于亚稳态极化了的电介质。当去掉外加电场时，其极化强度会逐渐减小，它的表面电荷就按指数规律或接近指数规律逐渐衰减。室温下驻极体的极化状态可以长期保存，但在高温下则衰减得很快。记住这一点特性非常重要，平时在操作中要避免让驻极体传声器长期在高温的状态下，以免电荷流失，功能失效。

1. 电荷储存于内部。

驻极体具有体电荷特性，即它的电荷不同于摩擦起电，既出现在驻极体表面，也存在于其内部。若把驻极体表面去掉一层，新表面仍有电荷存在；若把它切成两半，就成为两块驻极体。这一点可与永久磁体相类比，因此驻极体又称永电体。

1. 害怕射线和高温。

极化后的驻极体材料不易长期处在高温中否则，电荷，会逐渐减弱，并消失掉。极化或者驻极体材料处于暴露的辐射状态下，也会导致电荷衰减和消失。

问：驻极体既然能够储存电荷，能不能像电池那样的使用它呢？

这个是不行的，驻极体储存的电荷量极其微弱，不能像电池那样从中取出电流，然而却可以提供一个稳定的电压，因此是一个很好的直流电压源。这在制造电子器件和电工测量仪表等方面是大有用处的。高分子聚合物驻极体的发现和使用，是电声换能材料一次巨大变革，利用它可以制成质量很高、具有很多优点的电声器件。另外还可制成电机、高压发生器、引爆装置、空气过滤器，以及电话拨号盘、逻辑电路中的寻址选择开关、声全息照相用换能器等。随着对驻极体研究的深入和新材料的连续发现，它会像永磁体一样，被广泛应用。

问：哪些材料具有驻极体的特性呢？

能制成驻极体的有天然蜡、树脂、松香、磁化物、某些陶瓷、有机玻璃及许多高分子聚合物（例如K－1聚碳酸酯、聚四氟乙烯、聚全氟乙烯丙烯、聚丙烯、聚乙烯、聚酯）等。根据驻极化时所采用的物理方法，有热驻极体、光驻极体、电驻极体和磁驻极体等之分。

用钛酸钡陶瓷等铁电体（见铁电性）可以制成驻极体，它除与铁电本身的极化机制有关外，还与空间电荷有关。

非极性材料制成的驻极体的极化主要由空间电荷所引起。有两种类型的空间电荷,一种称为同号电荷,另一种称为异号电荷。前者归因于电介质和电极间存在电导或在强电场作用下在电介质表面附近出现电击穿，使电极对电介质发生电荷注入；这样注入的空间电荷的极性与相邻电极相同。异号电荷的极性则与相邻电极相反，这主要归因于电介质中电荷的分离和捕获。极性电介质中的偶极子取向形成的驻极体电荷是另一类型的异号电荷。非极性聚合物的聚四氟乙烯、聚全氟乙丙烯等均可制成长寿命的有机驻极体，而极性聚合物的聚偏氟乙烯可制成具有强压电效应或热电效应的驻极体。这些驻极体具有很大的应用价值。

问：驻极体的形成条件有哪些？

在驻极体的形成过程中除温度和电场外，还可施加其他作用如光照、辐照等而制成光驻极体、辐照驻极体等。这时电荷的分离是由于光或射线激发产生自由载流子，这些载流子在外电场作用下漂移而形成空间电荷。驻极体可以有电滞回线，这是由于偶极子的转动受周围介质的粘滞相互作用所引起；这种粘滞回线与缺陷有关而不是铁电回线。

问：驻极体材料有哪些用途呢？

驻极体有许多用途,如用于传声器、耳机、扬声器、送话器、加速度计、各式换能器、高压电源、放射性剂量计等。在生物材料和生物聚合物中的驻极体效应，特别引起人们的注意。如已经发现驻极体能用于抗血栓及促进骨骼和人工膜组织的生长；在很重要的生物聚合物如蛋白质、多糖及某些多核中发现了驻极体效应，此外，作为生物根本的大生物分子如血红蛋白、脱氧核糖核酸(DNA)等可能有各种极化及电荷存储区域(偶极子和离子束缚于生物分子)。笔者本人曾在2009年，和国内某家大型的医药公司开发过，用驻极体材料做的电子止痛膏，其基本原理就是，当人的身体某个部位疼痛的时候，研究发现，在这个部位会积聚大量的正点电荷，而驻极体材料极化的是负电荷，利用正负抵消的原理，来达到止痛的效果，现在药店里依然可以买到这种电子止痛膏贴。

问：什么是驻极体传声器？

驻极体传声器，全称叫做驻极体电容传声器，以下简称驻极体传声器。属于属于传声器的一个重要分支。在前面学习各种传声器贾介绍和驻极体特性的介绍基础上来理解驻极体传声器就比较容易。

驻极体传声器的振膜或者极板上蒸镀或者涂敷驻极体材料，构成的电容极板叫做驻极体传声器。

前面我们学习过了，驻极体这种材料在高压电场下可以获得永久的极化电荷，所以驻极体也叫永电体。驻极体传声器膜片或者极板被极化后成为带电体，此刻相当于一个电压源，它省去了传统电容传声器的外加电压装置，使得体积更加轻巧小型化。

问：驻极体传声器和普通传声器最大区别是什么？

在第一章里介绍的电容咪，好是好，但是最烦人的还是在电容上还要加一个电压，这意味着任何一个传声器都要被一个电源盒子拖累着，否则就不工作！

能否发明一种不用拖累一个电源盒子的传声器呢？从动圈传声器发现的几十年的时间里，没有发现可以甩掉电源盒子的传声器！      但是，驻极体材料的问世，彻底解决了这一问题，用驻极体材料做成的传声器，就可以一劳永逸的甩掉电源盒子！

问：驻极体传声器的基本原理是什么？

驻极体传声器的基本原理和传声器的基本原理实际上是一样的，同属于电容传声器类别，唯一的不同在于前面我们说的，早期普通的电容传声器必须要外加极化电源，而驻极体传声器的电容则不需要外加的极化电源，因为驻极体本身已经储存了足够的电荷，这是驻极体传声器和传统传声器之间唯一的也是最大的不同点。

问：什么是驻极体传声器的振膜式和背极式？

振膜用驻体高分子薄膜材料做的，叫做振模式。此时振膜同时担负着声波接收、振动转换和极化电压三重任务；

另一种是用驻极材料涂覆载在极板上，这时它仅起着提供极化电压的作用。

驻极体传声器的振膜和背极板可以看作是两个导体，相对但不相连，构成了一个实际的储存有固定电荷的电容器，就满足了传声器的定义和要求。

问：驻极体传声器为什么要加信号放大?

上图所示的一个振膜，一个极板就可以构成一个传声器。这样的传声器虽然可以输出信号，但是输出的信号极其微弱，输出的阻抗也非常的高，达到数十兆欧姆！弱信号和高阻抗，使得这个传声器几乎无法实际使用，但是又不可能像传统传声器那样，再拖一个放大器来解决信号弱阻抗高的问题。

那怎么办呢？于是人们想办法怎样解决这个问题，后来，在50年代末发明了结型场效应管（英文缩写FET），这种场效应管具有高阻抗输入，低阻抗输出的特性，并且有信号放大作用!  FET的加入使得驻极体传声器成为一个完美的可以实际使用的产品。见下图

1. 各种配件的用途

问：驻极体传声器的外壳有什么用？

驻极体传声器的外壳起到一个整体构建，固定和支撑的作用，早期的外壳都是用铜制材料制作而成的，后来改为，铝合金材料。

外壳还有一个更重要的用途：它是传声器电路公共，接地端，线路板的地和内部膜片的地端，都是通过外壳连接的。

所以外壳的封装接地电阻大小就非常重要，直接影响到传声器的性能。

问：驻极体传声器的线路板有什么用？

驻极体传声器的线路板，既是结构件的一部分也是，电路连接的载体 ，场效应管，电阻电容 植株 线路板上的 ，线路的接地也是通过线路板上的接地环，跟外壳相连的 ，所以线路板是关键部件。 线路板的材料通常是用玻纤板，温度特性比较好，耐高温 。

问：驻极体传声器的铜环有什么用？

铜环在驻极体传声器，当中起到承上起下的作用，将线路板上的FET栅极跟背极板相连。在声学结构上，它也是一个声学后腔体。不同的驻极体，传声器，有着不同尺寸的铜环的尺寸要求。实验中发现在铜环上开不同的切口可以改变传声器的频响特性曲线 。

问：驻极体传声器的背极板有什么用？

背极板是电容传声器电容两个电极当中的一个  膜片是电容两个电极当中的另一个 ，膜片振动的电信号，感应给被背极板， 背极板再把这个信号传给放大器 FET。

  极板除了起到一个电极的作用以外 也是一个很重要的声结构器件，上面开的孔多少、大小、以及位置 ，都影响着决定着传声器的频响曲线 。

问：驻极体传声器的塑环有什么用？

从结构上说，塑环和铜环搭配，构成一个背脊板扣入配合台阶，另外也起到了绝缘隔离的作用，确保了铜环与传声器的金属外壳不会短路 。

问：驻极体的垫圈有什么用？

我们前面介绍过电容传声器，是由膜片和贝基板2个电极构成的，这两个电极相对但不相连，也就是说中间要有一个绝缘体把他们隔开，这个绝缘体就是绝缘垫圈。垫圈儿把膜片和背极板之隔开，又保持尽可能近的感应距离。这个垫圈薄了，会提升灵敏度，但大动态下容易失真。太厚会降低灵敏度，但动态范围会增大。

问：驻极体传声器的振膜有什么用？

振膜是驻极体传声器的传感第一关，外部的声音使膜片产生振动，从而改变膜片与备极板之间的距离，因为膜片和货基板上有电荷震动剧烈的改变，嗯也就改变了电荷的强度进而把声音转换为电信号。

问，驻极体传声器的电容有什么用？

电容主要是用于滤波的，滤除高频干扰，不同的电容量对应着不同的频率。

问：驻极体传声器的电阻有什么用？

内置的电阻与电容一起构成RC滤波器、π型滤波器。电阻通常是300Ω、390Ω、100Ω。

问：驻极体传声器的电感有什么用？

电感也是滤波器的一部分，叫做LC滤波器。不过大多被磁珠取代。

问：驻极体传声器的磁珠有什么用？

主要是滤波用的，磁珠的特点是，当通过高频（干扰）信号的时候，呈现较高的阻抗。而对音频信号则呈现低阻抗，因此起到了抑制高频干扰而对音频则基本没有衰减。

选用磁珠的时候，要根据实际应用需求，既滤波频率来选择，供应商一般有手册对应。

问：场效应管是什么？

场效应晶体管（Field Effect Transistor缩写(FET)）简称场效应管。主要有两种类型（junction FET—JFET)和金属 - 氧化物半导体场效应管（metal-oxide semiconductor FET，简称MOS-FET）。由多数载流子参与导电，也称为单极型晶体管。它属于电压控制型半导体器件。具有输入电阻高（107～1015Ω）、噪声小、功耗低、动态范围大、易于集成、没有二次击穿现象、安全工作区域宽等优点，现已成为双极型晶体管和功率晶体管的强大竞争者。

场效应管（FET）是利用控制输入回路的电场效应来控制输出回路电流的一种半导体器件，并以此命名。

由于它仅靠半导体中的多数载流子导电，又称单极型晶体管。

FET 英文为Field Effect Transistor，简写成FET。

场效应管可以简单理解为就是一种半导体晶体三极管。从应用的角度看，与普通晶体管最大的区别在于：场效应管具有更高的输入阻抗和低输出阻抗，刚好适用于电容传声器高阻抗转换为地阻抗、并将微弱信号放大的需要。

问：场效应管是哪一年发明的？

场效应晶体管于1925年由Julius Edgar Lilienfeld和于1934年由Oskar Heil分别发明，但是实用的器件一直到1952年才被制造出来（结型场效应管，Junction-FET，JFET）。1960年Dawan Kahng发明了（Metal-Oxide-Semiconductor Field-effect transistor, MOSFET），从而大部分代替了JFET，对电子行业的发展有着深远的意义。

问：驻极体传声器里面用的场效应管是哪一种？

传声器里面用的是JFET结型场效应管。现在有一种高增益FET是场效应管与三极管放大器的集成，具有更高的增益与灵敏度输出，起特性与单一的FET有很大的差异。

问：结型场效应管场的三个电极分别有什么功能？

所有的FET都有栅极（gate）、漏极（drain）、源极（source）三个端，分别大致对应BJT晶体三极管的基极（base）、集电极（collector）和发射极（emitter）。

这些端的名称和它们的功能有关。栅极可以被认为是控制一个物理栅的开关。这个栅极可以通过制造或者消除源极和漏极之间的沟道，从而允许或者阻碍电子流过。

问：驻极体传声器为什么要用FET?

前面我们讲过，驻极体传声器一个振动膜片，一个极板装到外壳里就可以构成一个简单的传声器，就可以把把声音转换成电信号，但是这样一个简单的驻极体传声器，有两个问题:一个是输出的信号极其微弱，还有一个问题，就是它的输出阻抗太高，达数十兆欧姆。微弱的信号和很高的阻抗，就无法和应用电路匹配，而场效应管，恰好具有高阻抗输入，低阻抗输出和信号放大的作用，很容易解决了驻极体传声器信号弱阻抗高的问题，把信号放大了，把阻抗降低了。所以，驻极体传声器里的FET是必不可少的，恰到好处的。

嗯

                早期的电容传声器没有驻极体材料，所以要加一个外加电压。

问:请介绍一下场效应管的内部电路，以及测试电路图.

参见以下电路:

参照以下原理图，就可以搭建一个针对FET的测试装置，感兴趣的可以试一试。

问：场效应晶体管有哪些特点？

场效应晶体管（Field Effect Transistor缩写(FET)）简称场效应管。主要有两种类型（junction FET—JFET)和金属 - 氧化物半导体场效应管（metal-oxide semiconductor FET，简称MOS-FET）。由多数载流子参与导电，也称为单极型晶体管。它属于电压控制型半导体器件。具有输入电阻高（107～1015Ω）、噪声小、功耗低、动态范围大、易于集成、没有二次击穿现象、安全工作区域宽等优点。

场效应管（FET）是利用控制输入回路的电场效应来控制输出回路电流的一种半导体器件，并以此命名。

由于它仅靠半导体中的多数载流子导电，又称单极型晶体管。驻极体电容传声器用的场效应管都是FET 而并非MOS-FET这一点请一定注意。

问：场效应晶体管的参数有哪些？

驻极体，电容传声器，场效应管的指标参数很多,包括：栅漏击穿电压Vgdo、截止电压Vgs、工作状态下的漏极电流IDS、正向跨导gfs、电压增益Gv、漏极输出减电压特性Gvv、漏极输出电压增益频率特性Gvf、漏极输出电压Vno、漏源短路时的栅源截止电流lgss等。不过对于生产驻极体电容传声器的厂家来说，主要参考的指标是，电压、电流、阻抗、噪声

主要的常用的直流参数：

1、工作电压，定义为场效应管能够安全正常工作的直流工作电压。

2、饱和漏极电流IDSS它可定义为：当栅、源极之间的电压等于零，而漏、源极之间的电压大于夹断电压时，对应的漏极电流。

3、夹断电压UP它可定义为：当UDS一定时，使ID减小到一个微小的电流时所需的UGS。

4、开启电压UT它可定义为：当UDS一定时，使ID到达某一个数值时所需的UGS。

场效应管的交流工作参数:

1、输出电阻：一般在几十千欧到几百千欧之间。

2、低频互导：一般在十分之几至几毫西的范围内，特殊的可达100mS，甚至更高。

3、低频跨导gm它是描述栅、源电压对漏极电流的控制作用。

4、极间电容：场效应管三个电极之间的电容，它的值越小表示管子的性能越好。

场效应管的极限参数:

1、最大漏极电流是指管子正常工作时漏极电流允许的上限值，

2、最大耗散功率是指在管子中的功率，受到管子最高工作温度的限制，

3、最大漏源电压是指发生在雪崩击穿、漏极电流开始急剧上升时的电压，

4、最大栅源电压是指栅源间反向电流开始急剧增加时的电压值。

5、除以上参数外，还有极间电容、高频参数等其他参数。

漏、源击穿电压当漏极电流急剧上升时，产生雪崩击穿时的UDS。

6、栅极击穿电压结型场效应管正常工作时，栅、源极之间的PN结处于反向偏置状态，若电流过高，则产生击穿现象。

问：场效应管的跨导指标对驻极体传声器意味着什么？

跨导—gM，是表示栅源电压UGS—对漏极电流ID的控制能力，即漏极电流ID变化量与栅源电压UGS变化量的比值。gM是衡量场效应管放大能力的重要参数，相当于普通晶体三极管的放大倍数，对于驻极体传声器来说，嗯嗯还没有我玩导航当膜片电压一定之后，场效应管的gM决定了驻极体传声器的输出灵敏度。

问：内置滤波电容的场效应管有什么特点？

内置滤波电容的场效应管，其实就是在场效应管内部集成了滤波元件，电容、电感、电阻，组成了内置的滤波器，韩国率先推出了这样一款场效应管,笔者对这一款场效应管做过测试，其性能相当于外置滤波电容的效果.要注意的是，必须要搞清楚内置高频滤波器件的数值，不同的滤波元件数值是对应着不同的滤波频率的，如果选择不对反而不起作用。

问：应该怎样选用场效应管？

大致有这样几个标准，一，稳定性要好。二，信噪比要高。三阻抗（电流）要匹配。传声器生产厂家一般缺少对FET的测试手段，可以用传声器测试仪变通测试。

问：高增益场效应管，有什么优点和缺点？

高增益场效应管，传声器的灵敏度可以做得很高，适用于某些特定的应用场合和需求。但是，高增益高灵敏度也带来了电流的增大和信噪比的下降，在选用的时候一定要充分的估计到这一点。

问：场效应管的电流大的好还是小的好？

场效应管的电流大小，与场效应管的增益跨导和输出阻抗两个指标有关系，根据欧姆定律，我们可以得知，电流越大，阻抗越低，电流越小，阻抗越高；电流大的增益要高一些，电流小的增益要低一些，而增益的大小反映在传声器上，就是灵敏度的高低。所以在选用场效应管电流的时候，最好按客户的要求去选择确定，客户没有特别指定的，我们建议选中档电流的，也就是200微安左右的场效应管。

3）结构和输出方式

问：驻极体传声器的基本结构是怎样的？

1. PCB  2、栅极环 3、塑环、4、极板  5、垫圈 6、膜片7、外壳  8、防尘网  9、管芯 10、组装图它的基本结构，和传声器大致一样，和传声器不同的是，不需要外加的极化电压，内置了FET场效应管。



上图这是早期的传声器需要加一个外加电压E

这是驻极体传声器不需要外加电压, 因为驻极体膜上已经有电压了.

问：驻极体传声器振膜式样和背极式的区别是什么？

振膜式和背极式的区别在于：用驻极体材料作为振膜的就称为振膜式。在背极板上涂敷驻极体材料的称为背极式。振模式成本比较低，但稳定性没有背极式的好，背极式的物理性能和电参数性能都比较稳定，但是成本要高一些。

下图是振膜式的示意图。

问：驻极体传声器的应用原理图是什么？

参见左下图虚线框内，就是驻极体传声器的内部原理图

从原理图中不难看出核心部件有膜片和场效应管组成的

，膜片振动，产生的电信号经过FET放大和阻抗转换然后经外电路电容c输出.。场效应管是核心的主要器件,起到阻抗变换和信号放大的作用, 电阻R是既是负载电阻又是供电电阻, 电容C担负信号输出的功能。

问：驻极体传声器有几种连接输出方式？

a源极输出电源负极接地 、b漏极接地源极输出电源正极接地 c 源极和电源负极接地漏极输出d 漏极输出电源正极接地。但是在实际使用当中，通常是用a和b。

4）电压、电流、阻抗

问：驻极体传声器有哪些指标？

有以下9个主要指标，

1、工作电压：反应传声器所需的直流电压。

2、工作电流：反应传声器的，实际直流工作电流。

3、灵敏度：反应声电转换的效率一。

4、频响特性曲线：反应频率和幅度之间的关系。

5、输出阻抗：反应传声器本身固有的阻抗。

6、指向性：反应传声器的方向性和指向角度。

7、信噪比：反应传声器信号和噪声之比。

8、失真度：反应传声器失真度是传声器输出的电信号与原声信号之比的差别，我们称之为失真度。其单位为百分比。

9、相位：反映传声器输出信号的相位一致性。

10、动态范围：反应传声器在额定失真度的声压的范围。

问：驻极体传声器的上述指标是怎样测试的？

传声器的常规测试测试条件有：电压、电阻、频率等以下几个要素，

1、灵敏度：有电声测试仪和专用的传声器灵敏度测试仪测试，

2、频响特性曲线：用电声测试仪测试

3、工作电压:通用的，电声测试仪和传声器测试仪都会有电压显示，

4、工作电流:通用的，电声测试仪和传声器测试仪都会有电流显示，当然也可以用万用表的电流挡来测试。

5、输出阻抗:专用的阻抗测试仪，或者是通过其他简单仪器的组合来测试。

6、指向性:专用的电声测试仪测试。

7、信噪比:专用的电声测试仪测试。

8、相位:专用的电声测试仪，或者是相位测试仪测试。

9、动态范围:用专用的电声测试仪测试。

问：驻极体传声器的工作电压有什么要求？

驻极体传声器的电压是直流电压，电压的范围，从1.5 - 9v都可以正常工作，平时使用当中，如无特别指定，通常是采用典型运用数值：3v和2v。

因为驻极体传声器内部的场效应管FET是恒流源元件,因此，传声器的工作电压对传声器的灵敏度没有很大的影响，也就是说从1.5伏到9伏，整个驻极体传声器都可以正常的工作。笔者在研发实践中还发现，大多数的驻极体传声器在1v都可以正常工作。

问：驻极体传声器的工作电流的有什么要求？

在正常状态下，驻极体传声器的工作电流是由场效应管的工作电流决定的，所以，在制作驻极体传声器的时候，选择FET什么电流的管芯, 也就决定了传声器的工作电流。所以要做好传声器电流的分档，对客户来说，不同的整机，对驻极体传声器的电流有着不同的要求，例如：蓝牙耳机，对驻极体传声器的电流要求比较小120到150微安就足够了，这样的小电流虽然灵敏度偏低，但是背景噪声很小；手机对驻极体传声器的要求是：中档电流，大概200-250uA左右的；而复读机，对驻极体传声器电流的要求则在280-350uA左右是最佳的。

驻极体传声器的工作电流范围一般为100uA-300uA,超高灵敏度管芯，电流可以达到400-450uA。

传声器的电流实际就是管芯的电流，它对应着内部管芯的增益，电流越小灵敏度越低，但是噪声会小；电流越大，灵敏度越高，本底噪声也会随之增大。

5） 阻抗

问：驻极体传声器的阻抗是如何规定的？有什么要求？

驻极体传声器的阻抗，基本上是由管芯FET决定的, 它是一个范围，不是一个点， 通常使用的在600之2000欧姆之间, 最常用的在1000到2000欧姆之间。

问：驻极体传声器的阻抗是高的好还是低的好呢？

具体传声器的阻抗高的好还是低的好，这个很难一言蔽之这个要根据需要来配置。不同的电路给驻极体的，阻抗是不一样的，笔者在但是，一直数十年的实践中发现有的电路对传声器的阻抗很挑，如果阻抗不匹配几乎不能正常工作。这个通常发生在一些，比较特殊的整机电路或者比较简化的整机电路上。

以下，是一个，电流和阻抗的对照表，从这个表不难看出电流和阻抗的反比关系。

问：驻极体传声器对输出阻抗有什么要求？

同任何一个电器一样，都有它自身的阻抗，请注意这个输出阻抗不是通常说的测试条件当中的2.2k，1k，那是传声器的外电阻。驻极体，传声器的输出阻抗，主要就是指的传声器内部的场效应管，在交流1000Hz的条件下，所呈现的交流阻抗，这个阻抗，在频率不变的前提下，是传声器本身的固有的阻抗。

驻极体传声器的输出阻抗，有高有低，这个是不同的，低的，通常在600-2000欧姆左右。

问：驻极体传声器的输出阻抗高的好还是低的好？

驻极体传声器的输出阻抗，无所谓高的好还是低好，这个要看用户的使用要求。根据欧姆定律的定义，我们知道，阻抗越高，电流越小，灵敏度也越低，但是背景噪声小，阻抗越低，电流越大，灵敏度越高，但是背景噪声就会大。

所以我们认为输出阻抗平时虽然，生产厂家和用户都很少测这个指标，但是这个指标却真的很重要，它关系到，f1t的放大倍数的高低，以及传声器电流的大小和灵敏度的高低，所以对这个指标千万不要忽略。

问：什么是驻极体传声器的 输出阻抗和负载阻抗？

输出阻抗即为传声器的交流内阻，通常在频率为1OOOHz，声压约为1Pa时测得。

负载阻抗是指传声器输出端负载的阻抗，若与调音台或放大器相配接，其负载阻抗即是调音台或放大器的输入阻抗。

问：传声器的测试电阻有什么要求？

驻极体传声器的测试电阻，这个电阻是指的驻极体传声器在使用当中电路上提供的所谓的供电电阻，这个电阻我们通常叫做Rd，它既是传声器的负载电阻，也是传声器的供电电阻，这个电阻的典型运用值是2.2k，1k、680欧姆，可以根据需要选定，必须要指出的是，这个电阻非常重要，因为这个电阻阻值的大小，直接影响到驻极体传声器的灵敏度的大小，所以说，驻极体传声器的灵敏度，不仅仅与传声器本身的灵敏度值有关，还与应用电路当中的这个供电电阻的阻值的大小有关，这个电阻越大，灵敏度越高，但是动态范围越小，这个电阻越小，灵敏度越低，但是动态范围增大，这个要根据应用电路的实际需求来确定这个电阻的阻值，如果厂家无特殊要求，就选用上面提到的典型运用值，2.2k、1k、680Ω。

问：驻极体传声器电流阻抗灵敏度三者之间的关系？

本质上来说，这是有管芯决定的：

电流和阻抗是反比关系；电流和灵敏度是正比关系，但是这种正比关系的变化是非线性的，是在一定的范围内呈现的。

6）灵敏度

问：驻极体传声器的开路灵敏度是怎么定义的？

驻极体传声器的在自由声场中，传声器在频率为1000Hz的恒定声压作用下，正弦波声信号从传声器轴向输入时，传声器输出端开路状态下测得的输出电压与声压之比，称为开路灵敏度或轴向灵敏度 。这个开路灵敏度有一个计算公式

式中，U为输出电压，单位为mV；p为输入声  压，单位为μbar或Pa（1μbar=0.1Pa）

问：驻极体传声器灵敏度有什么要求？

驻极体传声器的灵敏度，根据客户的不同用途对灵敏度的要求也不尽相同，例如蓝牙电路，对灵敏度的要求就不高，普通甚至边偏低的灵敏度都可以在蓝牙上正常使用；而声控电路则是是越高越好。

问：驻极体传声器的灵敏度与哪些因素有关？

驻极体传声器的灵敏度，与以下4个因素有关：

1  与场效应管的放大增益既所谓的跨导值高低有关。

2  与传声器内部驻极体材料上的电压高低有关。

1. 与就驻极体传声器的供电电阻Rd的大小有关。
2. 与传声器本身的场效应管的阻抗高低有关，通常来说，在一定的范围内，阻抗越低输出的灵敏度就越高反之越低。

7 ）  频率响应

问：什么是驻极体传声器的频率响应？

问：驻极体传声器的频率响应有什么要求？

驻极体传声器的频率响应，我们希望是在整个频段幅度频率特性是相对均衡的，良好的，而不是说呈现大起大落的异常状态。

必须要说明的是，不是说驻极体传声器的频率响应，在全频段都优秀就是最好的，我们还要根据客户的要求，来提供合适的频响曲线，譬如说，如果是用于语音传输的，频响曲线就没必要做得那么宽，如果是音乐，传输的，偏向范围就要尽可能做得宽，合适的才是最好的。

问：驻极体传声器对输出阻抗有什么要求？

同任何一个电器一样，都有它自身的阻抗，请注意这个输出阻抗不是通常说的测试条件当中的2.2k，1k，那是传声器的外电阻。驻极体，传声器的输出阻抗，主要就是指的传声器内部的场效应管，在交流1000Hz的条件下，所呈现的交流阻抗，这个阻抗，在频率不变的前提下，是传声器本身的固有的阻抗。

驻极体传声器的输出阻抗，有高有低，这个是不同的，低的，通常在600-2000欧姆左右。

8）指向性、失真度

问：驻极体传声器的指向性有什么要求？

传声器的，指向性，失真度，在前面的问答当中，已经做了比较详细的介绍，传声器的指向性和失真度也没有很特殊的地方。现在的驻极体传声器的指向性，有全指向双指向，和单指向基本这三大类，利用这三类极体传声器，我们还可以组合产生出向心型、超心型、尖锐型、强指向性等9种指向特性的传声器。

问：传声器的失真度有什么要求？

9）噪声、信噪比、相位

问：什么是驻极体传声器的等效噪声级？

声波作用在传声器上，它所产生输出电压的有效值和该传声器输出端的固有噪声电压相等时，则该声波的声压级就等于传声器的等效噪声级。通常以dB表示。

其中：E为灵敏度，单位为mV/Pa，En是传声器固有噪声电压，单位为mV 。

问：驻极体传声器的信噪比是一个什么指标？

前面的提问当中，我们已经回答了，信噪比这个指标的含义，在这里不再赘述，驻极体传声器的信噪比是一个很重要的指标，这个基本上取决于管芯的噪声水平，所以，我们在选择管芯的时候，一定要关注管芯的这个指标，通常要求大于60dB。

问：相位这个概念怎么理解？

相位(phase)是对于一个波，特定的时刻在它循环中的位置：一种它是否在波峰、波谷或它们之间的某点的标度。相位描述信号波形变化的度量，通常以度 （角度）作为单位，也称作相角。 当信号波形以周期的方式变化，波形循环一周即为360° 。

在交流电或者交流信号中，相位是反映交流电任何时刻的状态的物理量。

问：怎样理解传声器的相位概念？

传声器的输入声波的相位与输出的相位同步、同质；传声器输入任何一个频率的声信号都不会发生相位失真，这样的传声器相位指标就是OK的。

问：驻极体传声器的相位的意义是什么？

在过去的应用当中，驻极体传声器生产和使用厂家，都不太关注驻极体传声器的相位这个指标，但是现在随着AI技术的发展，语音识别技术的发展，对传声器的相位要求越来越高，因为在语音识别的传声器阵列当中，要求所有的驻极体传声器的相位指标必须一致，才能获得更好的语音识别的效果。

问：驻极体传声器的相位怎样测试？

电声测试系统如：B&K、LMS、CLIO、AP都可以测试传声器相位。

如果没有测试系统就要用相位测试仪配合示波器组合测试。

问：驻极体传声器的相位差要求是多少？

不同的应用有不同的要求，一般要求相位误差小于20度。

问：驻极体传声器的动态范围是一个什么指标？

传声器的最高声压级与等效噪声声压级之差。强声波作用下，传声器的输出会出现非线性畸变，当非线性畸变达到3%时的声压级称为能测的最高声压级。因此，最高声压级减去等级噪声级就是传声器的动态范围，如某款1/2'传声器的动态范围为17-138dB。因此，动态范围的上限受非线性畸变限制，下限受固有噪声限制。另外，动态范围很大程度上直接与传声器的灵敏度相关。通常，高灵敏度传声器能测量到非常低的声压，但不能测量太高的声压；而低灵敏度的传声器能测量高声压，但不能测量太低的声压。这就说明为什么高灵敏度的传声器动态下限低，上限也低，而低灵敏度传声器的下限高，上限也高。

三、电容式传声器

问：电容传声器的优点是什么？

传声器的优点还是蛮多的，分别是，

1、很宽的频率响应

由于电容式传声器的振动膜可以采用极轻薄的材料制成，而且感应的音压，直接转换成音频讯号，所以频率响应低音可以延伸到10Hz以下的超低频，高音可以轻易的达到数十KHz的超音波，展现非常宽广的频率响应特性。

2、很高的灵敏度

在振动膜上面因为没有动圈传声器的音圈的拖累，可以采用极为轻薄的设计，振动质量很小，所以不但频率响应极为优越，而且灵敏度很高！可以接收并转换极微弱的声波，输出清晰、细腻的声音！

3、很快的瞬态响应

对声波反应快慢的能力，即所谓「瞬时响应」特性，是衡量传声器音色的一个很重要的指标。

传声器瞬时响应特性的快慢，取决于于整个振动系统的质量，振动膜越轻，反应速度就越快。电容式轻薄的振动膜，具有极快速的瞬时响应特性，能展现清晰、明亮、大动态范围的自然界的声波声音。高音细腻而清脆，是电容式最显著的音色特点！

4、整体结构轻巧可靠

传声器由于省去了动圈传声器的磁钢、音圈、磁极金属支架，整体结构轻巧了很多，自身重量轻、结构也更加可靠。

使用传声器中，即使不慎掉落碰撞，由于电容式音头是由较轻的塑料零件及坚固的轻金属外壳构成，掉落地面的撞击力较小，损坏的可能性也微乎其微！平时使用中的故障率也很低。

电容式传声器因采用超薄的振动膜，具有体积小、重量轻、灵敏度高及频率响应优越的特点，所以能设计成超小型传声器、用于小型甚至微型电声通信设备上，例如，现在的手机、蓝牙耳机、小型录放设备采用的都是传声器。

问：什么是电容传声器？

咱们必须先搞清楚电容，电容是个什么呢？

电容的定义：二个相对但不相连的导体就构成了电容。

二个相对但不相连的金属或者其他导体，都可以成为电容，例如天和地之间、手指和触摸屏之间，任何满足这个定义的都可以视作是电容！

电容的顾名思义，是一个装电的容器，既能装进电，也能把电放出去，这个过程就叫充放电。电容充放电，才会有效工作，否则，就是一个空的电容。必须要满足以上二点，传声器才会工作！

 问：传声器的，基本原理是什么？基本结构是什么？我们来看下图，传声器的本结构图，振膜和底板，就构成了相对但不相连的导体，这样一个定义，它就是一个电容。然后我们再给这个电容，加上电源电压，一个传声器的雏形就完成了。但是这样的传声器，它的信号是非常的微弱，而且容抗也非常的高，无法直接应用到放大器上去，所以对现在这个传声器，还要加一个放大，阻抗转换，这就是传声器，为什么要再加FET放大的原因.。

问：电容传声器为什么要加电压才能工作？

因为，前面我们已经说过了，传声器必须满足两个条件，一、必须要有电容，二、电容上必须要有电荷，满足了这两个条件，才能构成一个基本的传声器。这样一个基本的传声器，输出的信号非常微弱，必要加放大器，也就是我们现在说的FET也是需要电压才能工作的，所以传声器必须要外加工作电压传声器才能正常工作。

由于我们给传声器的表膜片加上了一个外加的电压，膜片本身带有电荷，表面电荷地电量为Q，板极间地电容量为C，则在极板上产生地电压U=Q/C，当受到振动或受到气流地摩擦时，由于振动使两极板间的距离改变，即电容C改变，而电量Q不变，就会引起电压的变化，电压变化的大小，反映了外界声压的强弱，这种电压变化频率反映了外界声音的频率，这就传声器的工作原理。

电容式传声器是利用导体间的电容充放电原理，以超薄的金属或镀层的塑料薄膜为振动膜感应音压，以改变导体间的静电压直接转换成电能讯号，经由电子电路放大，完成它的声电转换，实现传声的作用的！

三、驻极体传声器

问：驻极体电容传声器在应用当中要注意哪些问题？

不同的电路和不同的应用环境，有不同的要求。但一般而言，应符合以下要求：

1、传声器的基本指标选择要符合整机的要求，包括：灵敏度，电流，频率范围，信噪比，指向性这4个重要指标。

2、传声器内置的滤波器参数是否符合整机的抗干扰要求。

3、对于语音识别电路的应用，还要考虑相位的参数要符合整机的要求。

4、可靠性试验要求，如温度、潮湿、跌落、EMC等。

问：驻极体电容传声器在焊接中要注意什么？

驻极体电容传声器在焊接的时候一定要注意：

1、电烙铁一定要可靠接地，避免漏电造成损坏。

2、加散热器，通常用铜或者是铝材料，按照被焊接传声器的尺寸“挖坑”，将被焊接的传声器，放入散热器的坑内进行焊接。

3、焊接的时间，每个焊点不要超过两秒钟，否则，高温会造成驻极体传声器漏气、灵敏度的下降、频率响应变坏、裂变甚至造成不可逆的损坏。

问：单指向驻极体传声器应用注意什么？

注意如下：

1. 单指向的驻极体电容传声器是压差传声器，要求正反两面都要能够接受声音，所以单指向的电容传声器在安装的时候，不能封闭在设备外壳内部，它的正反两面，0度和180度都要能够接收到声音，才能实现单指向性，这一点在应用的时候必须务必注意，否则将失去指向性。

供电电阻用680欧姆，而不是通常的2.2k，用680欧姆灵敏度比2.2k要低9-10分贝，但是动态范围会增加很多，有利于改善音质。

问：双指向驻极体传声器应用注意什么？

双指向的驻极体传声器是8字形指向特性。0度和180度灵敏度高，90度和270度灵敏度低。频响曲线具有近讲效应，距离远的时候低频会明显低落，感觉低音不足。距离近的时候低频会明显的上升，这个在使用的时候要注意。

问：手机上的传声器通常采用那种类型的？

答：首先要说明的是现在现在绝大多数的手机都采用硅麦，很少用ECM了。只有一些非智能机、老年机、儿童机还在采用ECM。

手机都用硅咪，很少用ＥＣＭ传声器了。如果要用，一般用背极式驻极体电容传声器，有少数低档手机采用振膜式传声器。

背极式瞬态响应好，防潮性能好，价格稍高。振膜式价格相对便宜整体性能比背极式要逊色。还有一款叫作前腔式，结构更为简单，指标同振膜式，但体积可以做得更薄。

问：手机传声器采用何种尺寸为好？

　　　一般认为：在外壳尺寸允许的情况下，采用尺寸大一些为好。这是因为：尺寸大一些的传声器灵敏度可以做得高；焊接时散热好，不会发生焊接小规格传声器时常见的灵敏度劣变的问题；相同结构的传声器，体积大一些的价格也便宜些。

问：手机的传声器采用多高的灵敏度比较好？

手机的电路不同，增益不同，对传声器的灵敏度要求也不尽相同。但一般在-58—　-64之间选择。有的手机一味追求体积小，不得不采用超小型传声器，但通话灵敏度明显偏低。



问：手机对传声器的频响有何要求？

前文中曾提到，手机传声器所担负的只是语音传输，频率范围在180---4500 Hz，现在的传声器均能达到这一频响要求。供应商提供的相关标准至少也可以达到20---16000Hz，足够了。

问：手机对传声器的电流、阻抗有什么要求？

电流值一般小于0.2mA，阻抗值一般标定为：1k----2.5k，传声器的电流、阻抗基本取决于传声器内部的管芯（FET）阻抗和电流值。电流值与阻抗有关，两者之间为反比。有的手机芯片对传声器的阻抗很挑剔，阻抗不对，灵敏度再高，声音都提不起来。笔者曾遇到一个案、手机产品，把最高灵敏度的传声器用上去了，通话声音总是很轻，数天找不出原因，后换一0.3mA电流值、灵敏度并不高的传声器后，传话声音大增。0.3mA的传声器阻抗略小于1k ，后查手机芯片才知道，芯片输入端阻抗很低，传声器的阻抗高了就不匹配。

问：手机对驻极体传声器的噪声、干扰有何要求？

1、手机电路的工作频率很高，传声器必须要有滤除高频干扰的功能。

2、传声器的结构必须是全屏蔽的，PCB板采用双面板，并大面积“地”。

3、传声器要内置高频滤波电容，通常是3p、10p、33p电容并联在传声器的内部输出端上，档次更高的手机则要再内置电感，串联在输出端上。通常与一个330欧姆的电阻和一个5.6v的压敏构成一个π型滤波器。压敏电阻本身相当于一个470p的电容。

4、传声器的封装工艺不良，外壳与PCB板的“地”接触不良也会导致引入干扰。

围绕以上4个方面检查，就会找出问题所在。

问：手机产生回音是传声器的问题吗？

所谓回音，就是在通话中，总有一个延迟的相同的声音紧随其后。早期的手机电路不完善，没有消回音电路，当传声器灵敏度过高、外壳的声结构设计不良时，就会产生回音。现在的GMS、CDMA都不会存在回音问题。但在廉价无线电话、低档蓝牙2.0版本、无线免提产品中回音现象还是时有发生。

如发现本机造成的回音，应从以下几方面处置：

1、手机喇叭不能与机壳、PCB板直接接触，应加隔减震软胶垫，阻断声震动造成的回输造成回音。

2、传声器加软胶套与机壳隔离

3、传声器的灵敏度选择很重要，灵敏度过高就容易产生回音。

问：手机的传声器能和PCB板一起回流焊吗？

早期的传声器不行，传声器的振膜在温度高于90度时就劣变，灵敏度变低，时间稍长会造成永久性损坏。所以只能手工或者有条件的波峰焊接。但是最新开发的耐高温驻极体电容传声器已经解决了这一问题，可以像贴片元件一样进行回流焊接。

问：手机的传声器在安装中要注意些什么？

1、传声器在焊接过程中应避免长时间的高温，否则将导致灵敏度下降。

2、传声器在安装过程中，应避免过力挤压，过力积压会使内部的振膜变形造成失真。

3、传声器在储存、使用环境中应避免潮湿，潮湿将导致灵敏度下降。

4、传声器在安装、使用的过程中应避免强静电：强静电将导致内部的管芯击穿。

5、传声器在安装、使用的过程中应避免射线辐射，否则将导致极化电荷、灵敏度快速下降。

问：传声器在蓝牙上的应用注意哪些事项？

　　蓝牙耳机对于驻极体传声器的要求并不高蓝牙电路的增益比较高，所以，驻极体传声器的灵敏度也不需要很高一般在-64--66dB以正常工作，当然从能耗角度来考虑，电流尽可能小，建议用A2档的电流。

问：传声器在语音控制应用注意哪些事项？

　　语音控制的驻极体，传声器要求一致性要好，频率范围，并不要求很宽快了反而容易导入噪声，增加识别错误；相位一致性要好，否则会增加识别错误。

问：传声器在声控电器应用注意哪些事项？

　　声控电器所用的驻极体传声器，灵敏度要求中等以上，灵敏度太高反而容易引发误触发，频响范围没有很严格的要求。

问：传声器的人工智能应用注意哪些事项？

人工智能一般都是应用阵列传声器，现在多采用一致性更好的硅麦，很少用驻极体传声器ECM了。

问：传声器在智能手表应用注意哪些事项？

　　智能手表所用的传声器，要求灵敏度要足够高才能补偿从手腕儿到嘴巴这个距离的声音衰减。由于主要是语音传输，所以对频率范围没有严格的要求只要语音段的频率、频响曲线良好就可以了。

问：传声器在智能音箱上的应用注意哪些事项？

坦率的说，智能音响上很少用ＥＣＭ传声器了。而无一例外的采用一致性更好的硅咪了。

传声器销售与客户技术沟通篇

问：客户说传声器音质不好怎么办？

音质不好，频响曲线一定有问题，所以要首先检查频响曲线，有漏气会导致频响曲线低端上翘高端下跌声音发闷；吸膜和封装过严，会导致，低频跌落高频上翘，声音刺耳。

问：客户说灵敏度低怎么办？

如果你提供的灵敏度足够高，客户还说不够高，还说灵敏度低，那问题十有八九就是阻抗不匹配，要换一下高阻抗或者低阻抗的就可以解决。

问：客户说传声器有噪声怎么办？

一定要亲自听一下是什么噪声？是电路的干扰噪声？高频干扰噪声？电源干扰噪声？还是环境噪声必须要识别出来。

问：客户说有高频干扰怎么办？

要了解客户的产品高频频率是多少，然后看一下我们提供的，传声器里面是否有对应这一高频频率的的滤波电路，滤波电路的频率要跟客户产品的高频率吻合，滤波才有效果。

问：客户说传声器一致性不好怎么办？

灵敏度的一致性不好，很容易发现。但是阻抗一致性不好，也会导致灵敏度一致性差，这时候测里面都是发现不了的测阻抗，反而能发现。客户反馈说，灵敏度一致性不好的时候，除了检测灵敏度，一致性外，还要看，阻抗的一致性，如果一批货当中，阻抗，高高低低都有，最终会导致灵敏度一致性差，但是，用传声器测试仪测不出来，只有上了整机才能反应出来，这一点要足够重视。

问：客户说传声器阻抗不匹配怎么办？

有的客户、有的产品对传声器确实有阻抗要求，如果阻抗不匹配最直接的反应是，灵敏度始终不上去。客户他们通常用万用表测传声器两端的电阻，虽然这个电阻值并不完全等于传声器的阻抗，但可以间接反应传声器产品的阻抗，我们对客户的这个值要了解，然后，按照客户的要求选择对应阻值的传声器给客户就可以了。

问：客户说传声器电流不稳定怎么办？

    电流不稳定通常是FET管芯不稳定引起的。极少数情况是由于管线的焊接不良，以及电极间有脏物也会导致电流不稳。

   还有一种很少见的情况，就是驻极体膜片轻松动脱落不规则的与极板接触电流忽大忽小。

问：蓝牙耳机客户说传声器声音刺耳怎么办？

声音刺耳一般是，低频和中频的曲线跌落，高频上翘造成的要首先测试有问题的传声器的频响曲线。低频跌落，通常是吸膜、封装过紧膜片折皱、外壳和腔体配合过紧没有了回路气间隙几个原因造成的。

问：电话机客户说传声器声音发闷怎么办？

声音发闷是高频不够，高频不够的原因，主要是封装不严，漏气造成的。

问：客户说传声器指向性不好怎么办？

如果说向客户提供的传声器，出厂测试指向性没有问题，到了客户那里说指向性不好，就要看客户的安装是不是有问题，因为单指向传声器，不能封闭安装，必须要，0度和180度也就是正反两面都要能够接收声音才能呈现指向性，如果封闭式安装就会失去指向性，有的客户不懂这一点，像安装全指向传声器那样全封闭的安装单指向传声器，只留一个收音孔，这个是不对的。

问：智能手表客户说传声器到了用户那里灵敏度丢失怎么办？

这种情况极为罕见。笔者实践和亲自经历的经验证明，这种灵敏度丢失经常发生在客户端，客户在装配过程当中暴力安装，用镊子用力顶压传声器，导致膜片变形脱落，与外壳短路，电荷逐渐泄放，最终，没有灵敏度。而且这种质量事故通常发生在环膜简易传声器上。

问：蓝牙耳机客户说传声器有回音怎么办？

实验证明，蓝牙耳机2.0版本之后的产品，回音基本上与传声器无关，大多是由于蓝牙的EQ以及消回音电路调整不当引起的。

需要提醒的是传声器在载蓝牙耳机壳里安装的时候一定要加上软胶护套，传声器安装要到位，不要悬空。

问：会议传声器的客户说我的传声器啸叫怎么办？

啸叫的技术术语叫做：声电反馈，它的原理是，外部的声音进入传声器，传声器的声音经过放大器放大、喇叭播出后，再次回到传声器，这样周而复始，造成了一种声音和放大器的正反馈同相叠加，进而产生啸叫。

啸叫的原因是多方面的，若环境反射、放大器的音量调的过高、音箱摆放的位置不对、都可以形成啸叫。如果一定要找传声器的原因，建议：

1. 用单指向传声器，可以减轻声电反馈造成的啸叫。
2. 适当降低传声器的灵敏度；
3. 在会议传声器的顶部加海绵罩；
4. 在生产传声器的内部加一个0.02微法的电容拉低高频。

问：客户焊接引线以后传声器灵敏度下跌很多为什么？

传声器是怕长时间高温的，在焊接过程当中如果焊接时间过长、焊接时没有加散热板、很容易导致内部驻极体电荷的流失，最终导致灵敏度下降甚至完全没有灵敏度。

问：答录机客户已经提供最高灵敏度传声器了仍然反应灵敏度低？

答录机放大器IC对传声器的阻抗很挑剔,要提供低阻抗传声器，也就是电流要大一些的，建议选C档管芯生产的传声器就可以解决这个问题。

问：语音遥控器客户反应传声器语音识别不准？

传声器的性能对语音识别的准确性确实有影响。要检查传声器的，频率响应、相位特性是否合格？语音识别的传声器产品一般要求相位的误差度小于20°，过大就会出现语音识别错误增加的现象。这是一个新的课题。

问：降噪耳机客户反应左右耳机的降噪效果不一样与传声器有关？

降噪耳机，对传声器还是有一些特殊的要求的：

1. 左右要配对，包括灵敏度、频率响应本、失真度。
2. 相位误差要小左右，配对要求小于20°。
3. 实践证明，传声器安装的位置对降噪造效果也有影响，不过这不属于传声器本身的问题。

问：声控灯客户反映传声器灵敏度偏低原因在哪里？

声控灯都是采用的一些廉价的低增益的放大电路，所以他们要求传声器的灵敏度尽可能高来弥补放大器增益低的缺陷；但是在设计上，那个决定灵敏度高低的电阻Rd他们采用了典型运用值, 1-2.2k，这样的电路灵敏度显然是不够的, 建议客户把这个电阻有2.2k改为5k-10K欧姆，这一问题即可解决。这个问题在一些廉价的，电话电路当中同样存在。

• 动圈传声器

问：什么是动圈式传声器？

膜片受声波驱动、带动线圈在磁场中运动，切割磁力线，在线圈中产生电流，这样就实现了声电转换，这就是动圈传声器的基本原理，见下图，

• 振膜 ②音圈骨架 ③音圈 ④磁靴⑤恒磁 ⑥软铁（构成磁回路）⑦外壳 ⑧声阻厄室（填充阻尼材料）⑨音圈引线端子

问：动圈式传声器的优点是什么？

缺点：

1. 结构牢固，性能稳定，经久耐用，价格较低；
2. 指向性好，具备近声效应，因此降噪效果明显；
3. 中低频特性比较好，声音柔和。
4. 近讲效应，话筒离音源越近，拾取的音量就越大，反之越小，动圈式话筒与口形接近，其音量提升的同时低频成份也随之大大提高。

3、无需直流极化电源和工作电压，使用简便，噪声小。

问：动圈式传声器的缺点是什么？

动圈式传声器的缺点是：

1. 灵敏度低，这是主要缺点，因为动圈传声器是无源的，不带放大器的，仅仅靠音圈切割磁力线，产生信号所以灵敏度比较低，通常在74dB左右。
2. 第二个缺点就是体积大。动圈传声器内部有磁钢、音圈、骨架，体积无法做的很小。如果做的很小，频率响应将失去低频。

不过，为了解决灵敏度低的问题，当前市场上也出现了内置有前置放大器的动圈话筒，比如BLUE推出的Ball moving-coil（动圈式话筒）以及Royer推出的R122 ribbon（铝带式话筒）等，不过应用还不够普及，而且这样的设计产品的尺寸更加增大。

问：动圈式传声器有哪些指标？

在前面的介绍当中，我们已经介绍了传声器所有的基本指标，动圈式传声器，也没有很特殊的指标，请参考参照前面的传声器参数指标介绍。

问：什么是近讲动圈传声器 ？

近讲动圈传声器也称近讲话筒，是一种新型动圈式传声器，它有佩带式和手持式两种类型。近讲传声器的前后进声孔距只有普通动圈式传声器的1/3~1/4，在近用（嘴与话筒的距离低于5cm）时，也不会出现低频失真。其内部安装了防震系统和防风罩，可防止使用者手持传声器时产生的振动噪声及近用时使用者的呼吸气流影响音质。近讲传声器的特点是灵敏度高，频率特性好，噪声低，失真小。



五、其它传声器

1、炭精传声器

 问：什么是碳精式传声器？

1877年3月4日，埃米尔·柏林内尔发明了碳晶传声器，被认为是第一个可以实际使用的传声器，英文是microphone（音译），英文简称：MIC。

碳精式传声器，有时称作纽扣式传声器或碳粒式传声器，是一种能将声音转化为电子信号的传感器，由两片分开的金属薄片之间的碳精组成。碳晶就是一些褐色的颗粒碳粉。

问：碳精传声器的原理是什么？，

回答：利用声音震动话筒里边松散的碳粒，因为碳粒接触程度的变化，产生不同的电阻，因此流过碳粒的电流因受到震动而改变，在另一端，由变化的电流转换为声音。如上所述，当不同强度的声音产生的压力不同，震动不同，导致炭精颗粒之间的接触电阻变化，流过话筒的电流会跟着变化，这样就把声音变成了电信号。

朝外的那块金属薄片作为传导震动片。当声音使薄片振动时，会使其改变对碳粒的压力，会进一步改变两薄片之间的电压(挤压碳粒使其更加紧密，因此压力越大薄片间电压越小)。当在两金属薄片之间施加直流电压，变化的电压会带来电流的变化，这些变化可以通过电话系统传输，或在电子系统中将声音转化成电信号。

问：炭精传声器的特点是什么？指标如何？

特点之一，碳精传声器的输出增益很高，他几乎不用放大器，，能够直接由声音信号转换为有一定强度的电信号，推动耳机或喇叭发出声音，因为碳传声器本身具有约相当于20dB的增益。这对早其的通信系统来说无疑是至关重要的，利用它可以大大降低通信系统的复杂性。

笔者做过实验，用一个碳精话筒、4节电池、一个变压器，可以直接推动一个4寸喇叭无需放大器、就能发出声音声音比较好，但是缺点也是很明显，那就是，失真比较大。

在20世纪20年代，电子管放大器开始广泛应用之前，碳粒式传声器是唯一实际的传声器件工具，被广泛用于电话系统中。它的制造成本低，输出信号强，以及良好的高频输出特性使其非常适用于电话系统，直到20世纪80年代，新安装的电话仍然在使用碳粒式传声器。在此之前，它们在其他应用领域早已被其他类型的传声器取代（在绝大多数的西方电话网络中，旧式基于碳粒式传声器的电话仍在使用未被淘汰）。 碳粒式传声器曾被广泛应用于早期的调幅无线广播系统中(一般为改进过的电话传声器)，但由于它们有限的响应频率，以及有较高的噪音，遂于19世纪20年代在该领域中被淘汰。

所以，在人工转接时代、步进式交换机时代、纵横式交换机时间，碳精传声器，都得到了广泛应用。碳精话筒在电话机领域应用时间最长，在我国，一直沿用到1995年，才退出历史舞台。

问：碳精传声器的缺点是什么？

碳精话筒有以下缺点：

1、频率响应差，音质差、失真大。

2、易老化，潮湿，受潮后，指标会明显劣变，随着使用时间性能劣化严重：

3、体积重量大。

问：碳精传声器现在还有应用吗？

由于上述缺点的存在，炭精传声器已经彻底淘汰，笔者手头上有两个，现在只用于教学的时候，展示使用。

2、晶体式传声器

问：什么是晶体式传声器？

晶体式传声器，实际上也是属于一种压电式传声器，比现在的压电传声器还要早，材料更原始，出现在五六十年代。它是利用化工材料酒石酸钾钠的压电效应这一原理设计的。当晶体的两面受到声波压力时，在两面间出现正负电荷，产生某一方向的电动势：当受到相反方向的应力时，晶体两面则产生与受压力相反的电荷和电动势。当晶体受到交变声波的作用时，便产生音频电动势，从而实现

了声音和电信号的转换。晶体式传声器，按结构的不同，分为膜片式和声电池式两种，外形及结构原理见本页左下图所示。

问：晶体传声器有什么特点呢？

晶体传声器，它的优点是输出的灵敏度比较高，一般输出电平为-45 -70分贝，适宜开会作报告等使用。由于酒石酸钾钠晶体在受潮和受热后，都易造成损坏，因此使晶体话筒的使用受到限制。

 问：晶体传声器有几种形式呢？

晶体传声器分为振膜式和电池式两种，上面介绍的是镇模式，电池式的呢，是没有振膜的，它由多块晶体组成。

电池式的频率响应好，在50—15000赫之间，失真为1～5%，输出电平为-50～-80分贝，但是怕振动。

问：现在市场上还有晶体传声器吗？

目前由于传声器和动圈传声器技术日臻完善，所以晶体传声器基本退出了历史舞台，但是，偶尔还会看到晶体传声器的产品，例如，常用到的“喉振式话筒”属晶体传声器类，其原理与膜片式相当，大多数将膜片换为橡胶材料作成的凸起物之类，说话时喉部振动从而达到拾音的目的，而噪音则对它不起作用。

3、电磁式传声器

问：什么是电磁式传声器？

电磁传声器，是电磁式耳机的逆过程。电磁式传声器50年代末，几乎刚一问世就淘汰了，但是我们还是简单介绍一下。

我们知道动圈式传声器的结构是：磁钢固定、线圈随着振膜振动而运动，所以叫动圈；而电磁式传声器恰恰相反，它的磁钢和线圈都是固定的，形成一个静磁场；采用了一个很薄的铁磁物质的膜片作为振动膜片，当这个膜片振动的时候，会扰动空间磁场，被扰动的磁力线在线圈当中会产生信号电流，声音转换成电信号。由于当时的技术工艺所限，铁磁物质的膜片不可能做得很薄，所以灵敏度也很低，低频响应很差，产品推出后市场反应冷淡，且成本也不低，后来动圈话筒出现，电磁式话筒彻底淘汰，笔者手头上有一个1958年的产品样品现在依然可以工作。

4、问：什么是带式传声器？

带式传声器较多采用铝箔作为振带，因此也称作铝带传声器。

带式传声器与动圈式传声器的工作原理基本相同。不同的是，动圈式传声器的导体是圆形音圈粘在振膜上，而带式传声器，则是铝箔悬在磁路系统的磁气隙中。

 最早的铝带式传声器是在1920年代早期，由德国物理学家肖特基博士（Dr. Walter H. Schottky）与Erwin Gerlach博士共同发明的。他们同时也把这个电路反过来使用，发明了最早的铝带式扬声器。

1920年代早期，美国无线电公司的Harry F. Olson博士开始进行铝带式传声器的开发。1931年，RCA公司生产了铝带式传声器的第一个商业产品：RCA PB-31型传声器，是当时音响技术上的重大突破，频率响应、声音的清澈度与真实度明显优于当时的电容式传声器，成为传声器的新基准，造成唱片录音业与广播业的重大革命。

几个月之后，1932年推出了PB-31的后继机型44A，获得了巨大的成功与高度的评价，随后也陆续推出新的机型。

在一些1930-50年代重大的广播演说的照片或影片中，经常可以看到这类铝带式传声器的身影。

 问：带式传声器的基本原理是什么？

带式传声器，其实就是初中物理电磁感应现象的一个翻版，它的拾音部分是一根10cm左右长，3mm左右宽，2-5um厚的一根经过退火处理的铝带，这条铝带放置于强磁场中。当声音使得铝带震动时，铝带切割磁感线产生微弱电流，在经过预处理放大电路的放大（一般是变压器）就转化为声音。铝带式话筒是一种压差式话筒，具有8字形指向性，话筒的前面和后面灵敏度相同，两侧为相对的死角。它的灵敏度低，阻抗小，所以，这种话筒都装有阻抗匹配变压器，它的频率响应宽，可达30～18000赫，故噪声低，非线性失真小，但怕风、怕振动、怕潮，所以，不适宜用于室外。铝带式话筒的身世是个传奇，但它的工作原理很简单：一段铝箔作为导体，在均匀磁场里与声波共振，产生振动位移，运动过程中切割磁力线，铝箔两端就感应出与声波同频率的电信号，这几乎是中学课本里右手定则实验直接的复刻，只不过用铝箔代替了那根悬挂的铜棒，而铝箔通常是窄窄的一条，呈带状，所以被称为“铝带式话筒”。

问：带式传声器的特点是什么？

特点：主要是通过金属片自身根据声压变化而发生的震动，来带动磁场中电流的变化，从而最终产生声音信号的。由于金属片铝箔的面积相对振膜和线圈要小，因而，这种铝带式话筒对高频的响应能力要高于动圈式话筒，但是，还是无法和电容话筒相媲美。

铝带话筒制作工艺复杂，因此价格也不菲。但是在专业的录音室也会见到铝带话筒的身影。铝带话筒有良好的8字形指向性，即在话筒的正前和正后方都能拾音，因此适合合唱等场合的录音。在早年间，铝带话筒严禁使用幻象电源，因为这样做会损坏振膜。但是现在的铝带话筒的预放大电路中允许使用幻象电源做为预放大电路的供电，保险起见，在使用铝带话筒前，请务必阅读说明书 。铝带式话筒是一种古老的专业话筒，有8字形的拾音特性图，能拾取来自前方和后方的信号，声音温和动听，频响平直，相位、瞬态失真小，能拾取动态极大的声音而不失真，3、40年代曾经广泛应用在电台、录音棚等专业场合，为那个时代的著名音乐家以及歌手记录下不朽乐章，

问：带式传声器的缺点是什么？

缺点：铝带话筒有良好的频响和很大的动态范围。但是铝带仅仅有数um厚，因此在使用和保存上比普通的动圈和电容话筒要麻烦的多。在使用时吹气都有可能造成铝带断裂。但铝带话筒有输出信号小，怕风，铝带易受潮损坏的缺点，限制了它的使用范围，随着性能更好，对环境适应能力更强的动圈和电容式话筒的出现，铝带话筒被人们放进仓库，逐渐遗忘。直到近期，在怀旧风的吹拂下，又有录音师使用这种古老的话筒，以追求那种模拟味道浓厚的，带有独特光辉的声音。

5、压电传声器

 问：什么是压电传声器？

和前面介绍的晶体传声器的原理其实是一样的，只是压电的材料不同，用现在的圆形的压电片，再配上一个FET(场效应管)放大和阻抗转换就可以构成一个，压电传声器。

现在的压电传声器其结构基本分为两种，直接驱动和振膜驱动两种形式，但是低频不好依然是压电传声器的致命伤，在低频和语音频道内失真较大，虽然随着技术的发展，压电材料的低频特性有了明显的改善，但是其中、低频性能依然明显不如动圈传声器和传声器，所以压电传声器在民用通用领域至今没有得到普及，只是在有限的可接受的特殊领域内有所使用，例如由于它的抗压性能比较好，可以做水下传声器使用。

问：什么是压电效应？

压电效应是1880年发现的。实验中发现某些特殊材料机械能与电能相互转换的现象，具体表现为某些介质在机械力作用下例如震动力，就会产生电极化和发生电极化的变化，我们像这样的称为压电效应。

压电陶瓷片，是这种特殊材料的典型代表。他在受到震动后，可以产生电能反过来，当对他是以电能的时候，他又可以转换为振动人们正是利用了这一特性制作出了压电陶瓷片制作的耳机、蜂鸣器、传声器、振动传感器、超声波振子等产品。

 问：骨传导传声器的原理是什么？

  就是压电传声器的一种。声音导致人头部骨骼震动，骨骼的震动传递给压电传感器，然后放大信号，再转换成声音输出。

 问：什么是压电驻极体传声器？

压电驻极体是1978年发现的，直到1999年投入使用。这是一种采用多孔聚合物压电驻极体薄膜，能达到非常高的压电系数，比pvdef铁电聚合物及其共聚物的压电高一个数量级。用这种压电驻极体薄膜制作的传声器省去了传统驻极体传声器的共振腔设计，体积更加轻薄。

这种传声器，目前处在实验室阶段，尚未进入批量生产以及普及应用阶段。这种传声器的主要缺陷是灵敏度低，从技术工艺上讲尽管可以通过多层串并联、增大面积来解决，但成本会增加很多。

问：什么是硅微压电传声器？

硅微压电传声器是一种可应用于电声、超声和水声的微传感器.但是硅微压电传声器的灵敏度较低,为了提高灵敏度,同时也为了提高成品率,后来，提出了三种结构上的改进

1. 用较厚的复合基底膜代替单层膜.
2. 电极由单 电极改为分割的串联电极结构.
3. 用圆形振动膜代替方形振动膜.这些改进都在不同程度上提高了灵敏度,串联电极圆形振动膜硅微压电传声器,比过去一般的单电极方形振动膜硅微压电传声器灵敏度提高了30dB(ref.1V/Pa).而成品率由30﹪提高到超过90﹪。但是目前这个产品处在实验室阶段，还没有广为普及。

三、硅麦传声器



问：什么是硅传声器？

硅传声器是近十年年才发展起来的一种新型传声器。又叫微机电式(MEMS)硅微型传声器，利用集成电路技术将微型机械系统与电子组件集成于硅晶面板的表面。  由于采用硅材料制作，这种具有革新意义的传声器汲取了半导体工艺技术的种种优点。这样生产出来的传声器集生产高度一致性、优异的电声性能和将来灵活的扩展性能于一身。 因为内置集成放大器，所以具有很高的输出灵敏度。

基本指标如下：

Sensitivity:-45 to -40 dB
Operating Voltage:1.5 to 3.6V
Size (L X W X H) mm:3.76 x 6.15 x 1.4  金属封装

问：硅麦的结构是怎样的？

参见下图。

在原理上，硅麦属于电容传声器这一类的，只不过是用半导体技术微缩化了而已。

由上图可见，硅传声器也有振膜、极板、放大器，与电容穿生气的配置是一样的。

问：硅传声器的优点是什么？：

1、一致性好。包括频响灵敏度、频响、电流、相位主要指标的一致性都非常好。

2、优秀的防潮性能。潮湿度对ECM影响非常大，硅传声器则可以在更大湿度条件下正常工作灵敏度不受影响。

3、信噪比指标好，内集成专用前置放大ASIC提供高灵敏度和信噪比。

4、卷带式包装（支持表面贴装，可以承受260摄氏温度高温回流焊：Solder reflow for 30s max of peak temperature 260°C）、导管、托盘可选。

6、超小尺寸，特别适用于超小、超薄的数码通讯产品上。

7、和传统传声器需要客户在应用中离线、手动装配不一样的是硅传声器是封装在卷带中的，因此可以利用传统的表面贴片设备完成自动装配。

缺点：

1. 灵敏度可选择的范围不宽；
2. 暂时还没有单指向双指向，只有全指向的。
3. 音质方面，高频过冲，声音有些刺耳，当然可以通过整机电路处理来消除高频过冲的缺点。

问:硅传声器属于驻极体传声器吗？

  硅传声器属于电容传声器，但不是驻极体传声器，其基本工作原理可以参照电容传声器介绍。它的振动系统也需要提供一个极化电压，不过这个极化电压是是有内部的芯片把工作电压转换后提供的，无需像传统的传声器那样再外加一个工作电压电源盒子。

问硅麦的应用电路是怎样的？

硅麦的应用电路与普通驻极体不同，是3条线引出的，分为电源正、信号输出、接地（电源负极）。

问：硅麦的详细指标有哪些？

模拟硅麦的指标与传统的驻极体咪头基本一样，单位以及描述的方法也基本相同。

问：硅麦有指向性吗？

回答：现在还没有单一指向性的硅麦。随着数字技术的发展，指向性已经可以不依赖木头咪头本身，而是靠软件算法来实现了。

六、数字传声器

问：什么是数字芯片传声器？

传统的传声器输入输出的都是模拟信号，因此我们称这种传声器为模拟传声器（ECM)。

数字芯片传声器它是将膜片振动发出来的模拟信号转换为数字信号输出的一种传声器。其芯片结构要比ECM复杂的多。当然功能也强大得多。

问：数字传声器芯片的工作原理是怎样的？

数字传声器通常由5个引脚，分别是电源（VDD），地（GND），时钟（CLK），数据（DAT）和通道选择（L/R）。         数字传声器接口芯片需要提供传声器电源（需要和系统电平匹配）和外部时钟信号（1.024～3.074MHz），数字传声器在获取时钟信号后，从省电状态转到正常工作状态。拾取声音信号过采样转换成脉冲密度调制（PDM）的数据流（信号幅度变化越剧烈，脉冲密度越密）送给处理芯片，芯片内部的抽取滤波器（Decimator）下采样（Down sample）并低通滤波，将高频低位流的信号转换成低频高位流的PCM信号，同时滤除量化噪声。PDM接口可以挂接两个数字麦克，共享时钟和数据线，通过通道选择（L/R）选择时钟高和低时是哪个通道的传声器。图4为数字传声器的输出信号。在时钟为高时，L/R=0的传声器（MIC0）数据线保持高阻状态，传输L/R=1的传声器（MIC1）的数据；在时钟为低时，L/R=1的传声器（MIC1）数据线保持高阻状态，传输L/R=0的传声器（MIC0）的数据。

 问：为什么要用数字传声器？

模拟传声器的制造成本较低，抗干扰性能较差，噪声大是该产品的致命缺陷。而数字化产品、无线产品都有着较宽频谱的干扰，显然模拟传声器已经不能适应这新产品尤其是高端数码产品的需求。

     数字传声器（DECM)输出的是数字信号，最大优点是高保真度，极强的抗干扰性能，自然界的各种干扰对数字信号几乎不起作用。

 问：数字传声器的优点是什么？

数字传声器的最大优点是抗干扰能力强，无需向传统传声器那样内置高频滤波电容、滤波器电路。数字传声器因其固有的特点，不会受到那些来自电脑、网络、射频际磁场信号源的干扰、影响，因此在接入的时候，无需采用屏蔽线，可以有效地利用相关产品的有限空间。数字传声器的芯片特点：

1 核心芯片设计，为产品提供空间及降低总成本

2芯片内部设计有∑-△使输出为稳定地数字信号.

3较强的滤除RF和EM干扰

4低电压输入，低消耗电流

5符合RoHS环保低铅含量要求

6双声道自由转换，可实现立体声。

数字传声器（或数字传声器）当属前瞻性产品，市场应用并不多。由于数字是传声器在具体使用的时候必须要有与之相适应的集成电路、接口电路，接口协议软件，所以普及应用尚需时日。

问：数字传声器的原理是什么？

数字传声器采用了数字集成芯片,该芯片集成了低噪声、微功耗的前置放大器，内置了A/D转换器、立体声输入、休眠模式、等功能。整合了专利的MEMS技术，支持标准自动选放(Pick-n-place)设备。

结构原理：一个换能器：用于产生模拟信号，（通常由驻极体振膜和背极板来完成的；

一个大于1的阶单比特∑-Δ调制器模数变换器，按照过抽样速率并以∑-Δ调制比特流的形式从模拟信号中产生数据输出信号。如下图所示：



数字传声器原理图

 什么是DECM传声器？

在声结构上跟传统的模拟传声器ECM的声结构相同，但是内部置入数字芯片、输出数字信号的传声器。

下图是DECM数字芯片传声器的原理图。





数字传声器的结构是怎样的？

数字传声器的外观结构有两种。早期的一种叫做DECM数字传声器,它的外观与传统的ECM传声器相似，但是内部，不是用FET管芯，而是采用专用的数字芯片。数字PCB板上多了几个端点：电源正极端口、电源负极端口、数字信号端口、时钟端口、这些端口都是由数字传声器内部的数字芯片决定的。

不过这种DC m的，数字传声器由于采用的依然是传统结构半手工组装，指标的一致性并不理想，所以它只是一个过渡产品，硅传声器问世后DECM已经淘汰.。



DECM数字传声器外观图         ECM模拟传声器外观图



数字传声器的应用前景如何？

数字传声器在高档手机的应用已见诸报道，但是也只是样机。由于涉及到相关芯片的端口改动，大多数的手机主芯片并无传声器的数字接口输入端，因此数字传声器在手机上的使用、普及尚需时日。目前，高端电子消费类，例如有的品牌的富高档笔记本电脑率先采用了数字传声器，用2个或4个数字传声器组成嵌入式传声器阵列，来获得非常清晰的语音效果。结合了波束成形、噪音抑制和回声消除算法的传声器阵列，能够产生更高质量的声音输入，大大改善了声音输入质量，使得VoIP和语音识别等功能更为优异。而WINDOWS新版本VIST对数字传声器的应用起到了推波助澜的作用，在VIST中有一个最新语音处理功能，配用传声器阵列，获得非常清晰的语音效果，这也是笔记本的一个新卖点。

在其他音频类电器当中应用数字传声器还是很少。在智能音响当中，有的产品已经采用了数字传声器。可以预见在数码产品中更广泛的采用数字传声器只是时间问题。因为，数字音频产品体积越来越小，功能越来越多，抗干扰、高清晰的要求也就越来越高，而能够担当这一重任的，只有数字传声器。

前面介绍的ECM部件加数字芯片的组装而成的这种结构，一致性比较差，所以笔者认为这种结构组装的数字传声器只是一个过渡产品，现在已经被硅数字传声器取代，但是它们的基本原理是一样的只是封装和生产的工艺不同而已。

数字传声器的出现是数字电路发展的必然，该产品将使数字语音拾取、传递开拓了一个崭新的领域，相信会在更多的通信、数码产品播放系统中被广泛采用，而语音技术登上一个崭新的台阶。

七、通用传声器

问：什么是鹅颈传声器？

鹅颈传声器其实就是一种电容式传声器，因为它的样子像鹅颈故此而得名，通常用于中小型会议室。

通常的鹅颈传声器，是由内置驻极体单指向传声器、加一个LED光环、结构件、开关就构成的。

现在的鹅颈传声器做了技术升级，它可以配合会议智能系统进行智能选择切换、语音唤醒、静音、无发言自动关闭等智能化的功能，使产品上一个新的台阶。一些更高级的额镜传声器还配置了触摸式音量调整，使用起来就更加灵活方便。

 问：什么是直播传声器？

严格的说，直播传声器没有这样一个技术分类。但是随着网络直播这个行业的兴起，各种各样的直播传声器大量涌现，从直播的应用特点来看，直播传声器还是有它具体的特点和要求的。

1、灵敏度要足够高而且灵敏度要可调整，以适应不同的直播需要。

2、带指向性切换功能，在一个传声器上可以实现，多种指向性，以适应直播的不同需求。

3、带混响功能，以适应直播当中，唱歌需求。

4、带静音开关，以适应直播当中静音的需求。

9、无线传声器

问：什么是压强传声器（传声器）？

压强式传声器——无方向指向特性，传声器的振膜是裸露在声场中的，振膜后面是密封的，声波无法入射。所以，这种传声器具有无方向指向特性，或者说它具有球形指向特性，见下图：



10.4  问：什么是压差式传声器（传声器）？

压差式传声器的振膜后面不密闭，因此振膜的振动取决于前面和后面的瞬时声压差，即对声压梯度产生响应。很显然，从前面0°和后面180°入射的声波，都可以产生很大的声压梯度，所以接收能力最强，具有较高的灵敏度。从侧面90°和270°入射的声波，到达振膜前后两面的强度相等，因而声压梯度为零，传声器没有输出，灵敏度为零。因此，压差式传声器具有8字形(或双向)指向特性，如下图所示。

问：什么是混响传声器（传声器）？

     混响传声器，可以带来余音缭绕的效果，增加了声音的丰满度，获得了卡拉ok演唱者、和普通老百姓的青睐。

       在电子混响技术出来之前，要获得混响效果，只有在类似像卫生间或者澡堂里面的环境中，才有余音缭绕的效果。

     早期的混响传声器，设计者们把传统的动圈传声器，在传声器结构的背面，再加一个振动系统，他是有混响专用印模，弹簧，和可变量膜片等组成的，加一根弹簧就构成了，混响的效果，效果也不错，见下图，

后来随着电子技术的发展，专用的卡拉ok混响集成电路，问世取代了上述的，机械弹簧混响话筒。原理框图见下图。

，

不过，混响传声器就是供大家业余时间开心玩玩的，参加正规的唱歌比赛，是不允许使用混响功能的，真心想练习唱歌的，建议平时也不要采用混响话或者混响电路，那样，无助于自己唱歌水平的提高。

问：什么是无线传声器（传声器）？

无线传声器就是将传声器输出的信号，送入无线发射器，无线发射器再把这个信号发射出去，配套的无线接收器接收这个发射信号然后送入放大器放大，就完成了声电和电声的无线转换。

问：无线传声器（传声器）有哪些种类？

无线传声器分为调频、调幅、数字三大类。调幅是早期的产品，由于容易受干扰，信噪比比较差，现在已经淘汰。调频无线传声器，又分为广播频率FM，V段、U段、G段的频率。

FM广播频率，由于频率比较低，又落在广播电台的频率,容易受广播电台的干扰，所以FM，无线传声器很少实际应用；U段G段是当前的无线话筒的主流。

问：无线传声器（传声器）的产品有哪些产品？

无线传声器的产品种类比较多，但是主要的有以下几种

1、手持式舞台用无线传声器，适合演出唱歌、主持；

2、头戴式无线传声器，适合授课、舞台剧演出、访谈；

3、乐器无线传声器，适合吉他、古筝、等音量比较小的乐器无线传声。

问：常用无线传声器（传声器）的频率是怎样分布的？

88-108 MHz    FM电台频道范围

174-216 MHz   电视频率范围

150-216 MHz是较佳的VHF无线传声器频率

450-530 MHz UHF    无线传声器频率

944-952 MHz  UHF   目前无线传声器多用的频率

2.4G  频率较高，但是由于2.4G的蓝牙设备，路由器设备设备太多了，出现了容易受干扰卡顿的状况, 这一频率的产品并不普及。

问:蓝牙传声器性能如何？

蓝牙频率(2.4G)的无线传声器，早已经有问世，理论上说蓝牙耳机就是一个无线传声器,但是由于距离太短, 且容易受干扰而出现噪声、一卡顿等现象, 除了蓝牙耳麦以外,专门的蓝牙传声器应用并不普及。

八、特种传声器

问：特种传声器（传声器）是怎么定义的？

在本书中，特种传声器功能用途比较特殊，用量比较少，用途指向比较窄的传声器。

问：什么是阵列传声器？

阵列传声器是指由若干个传声器按一定的几何结构排列而成的阵列，它具有很强的空间选择性，可以在一定的范围内实现声源的定位与跟踪。目前，传声阵列主要有：一字阵、十字阵、圆形阵和球星阵。它们被广泛应用与军事和工业领域，此外，在视频会议、视频监控、故障诊断、声控机器人等民用项目中也风靡开来。

基于声传感器阵列的定位技术大体上分为三类：

（1）基于可控波束形成的定位技术；

（2）基于子空间的定位技术；

（3）基于到达时延估计的定位技术。

这三种技术，都仰仗着算法语言的有效配合，阵列传声器才能发挥出有效的声源定位作用

现在越来越多的智能音响，语音识别系统，采用了阵列传声器或者说叫传声器阵列。传声器阵列是声束形成或声全息设备中必不可少的重要组件，也是当今语音识别系统必不可少的重要组件。

问：怎样选择阵列传声器？

有以下要求：

1、各项指标的一致性要好，包括灵敏度频率响应和相位特性的一致性。

2、本底噪声要小。

3、采用什么样的阵列？间距是多少？要根据电路和整机的要求设计。

4、综合以上要求还是采用一致性好的硅传声器作为首选。

问：什么是唇语传声器？

早期的唇语传声器，是一个固定在嘴唇部位的片型装置，配合其他装置形成一个近讲的效果。

当今的唇语传声器TLM严格的说，它是一个图像语音识别系统, 而不是一个通常产品意义上的传声器。

它的基本原理是：一个图像语音处理器计算机的摄像头对准一个正在说话的人，扫描器说话时面部肌肉皮肤的变化情况，然后建模,进行数据分析，根据人的面部，以及唇部的变化，经过计算识别后转换成声音, 这样就知道被记录人在说什么.

这是一个新兴的技术，目前还不是很成熟，例如，只知道说了什么还不够，声音什么频率？什么语调？仅仅通过图像是无法正确获得的。

问：什么是固导传声器？

固导传声器的作用是:解决在噪声很严重的环境下，检测和提取振动信号，并把振动信号转为电信号，它有效的解决了噪声环境下的振动检测问题。

   它的基本结构是由一个振动传导杆头，把振动传导杆检测到的振动信号再传递给固导传声器的膜片，膜片产生振动然后TET放大、输出电信号，从而实现了将振动信号变为电信号的转换。

它的基本结构很类似于ACM传声器，内部也是有，膜片，垫片，FET、极板。

11.5  问：什么是抛物面传声器？

抛物面反射镜式传声器，是有一个抛物面反射器和放置在抛物面焦点上的传声器组成的，它有点类似于卫星电视接收天线的样子。

抛物面反射器的形状，使得平行于轴线的入射声束在焦点上，要在交点处获得较大的增益，反射器的尺寸必须大于入射波的波长。

笔者在20世纪70年代初无线通讯不发达的年代，曾帮助浙江的铁路部门安装过此类的传声器，用于收集来自远方的火车声音信息，抛物面镜的直径有1.5米多。

问：可否提供一个抛物面传声器范例？

笔者给大家提供一个早期的DIY的范例，可以参考制作以下是实体图



以下是抛物面传声器的放大器原理图

这个装置是一个高灵敏度立体声抛物线传声器的立体声放大器。它它和抛物面天线结合以后可用于收听到遥远的声音。一般来说抛物线传声器大多是单声道，这个采用两个传声器双声道放大器，具有立体效果，也具有更高的增益和更远的距离。工作电压：9 - 15V直流工作，工作电流很小：7mA左右。

问：什么是压力区传声器传声器？

压力区传声器是一种按新的原理拾取声音的新型传声器，也称界面传声器。

方法是把传声器尽量靠近反射面放置，这时直达声与经反射面反射的反射声的相位几乎相同，因而可获得平直的频率响应，或者说把相位抵消的频率移到可听的频率以外，所谓压力区就是指反射面附近直达声与反射声相位几乎相同的区域。

问：压力区传声器传声器的优点是什么？

压力区传声器与一般传声器相比其特点为：频率响应曲线宽而平坦，灵敏度高，拾音范围大，不存在声波传播方向，即具有半球形指向性，声源移动时，不会使音质受到影响。

由于上述特点，PZM传声器即适合于演播室录音，也可作舞台和会场扩声用，其录音效果好，声音自然、明亮而没有染色，而且又有较大的动态范围。

问：什么是激光传声器（传声器）？

真正产品意义上的激光传声器，目前还没有，下面介绍一个，可以DIY的激光传声器，基本原理是利用普通传声器接收的声音引起激光发射二极管的光波振动，然后将激光直线发射的接收电路的光电三极管上，接收电路对信号进行解调，最终达到声音还原。

上图是激光传声器的激光发射电路原理图

      上图是激光传声器 接收器的原理图

问：什么是光纤传声器（传声器）？

美国在60年代末发明了光纤传声器，但是真正把它转换成产品的，是以色列，已经生产出了光纤传声器的成品。

光纤传声器的基本原理是，当反射膜在声音的作用下产生振动，投射在上面的光的强度就产生了同声音一致的变化，这个变化量就转换为电信号放大后即得到声音转换后的电信号。

当然以上，这是一个浅显的解释，真正的产品是由

强度型光纤、反射膜、和入射说光纤构成的高精度的换能器为核心的。

光纤传声器的优点是，体积小巧质量轻、使用简单，安装方便，可以用在特殊的场合，例如可以用于很深的水中作业，也不容易被其他间谍设备侦测到，具有很高的军事使用价值。

问：光纤传声器（传声器）有什么特点？

光纤传感器具有体积小、结构简单、灵敏度高、抗电磁干扰且光纤本身的低损耗、耐腐蚀和安全可靠等优良特性, 将光纤传感器应用到传声器中可使传声器的体积减小，而灵敏度和抗电磁干扰性显著提高。这种光纤传感器在完成声光转换的同时对声频信号进行了滤波处理，从而能够在强电磁干扰等一些特殊的环境中工作而不受影响。光纤传声器是以反射式强度型光纤传感器为基础来进行的，它的基本结构由光源、光纤传感探头和作为光电转换元件的光接收器组成。它的工作原理是这样的：由发光二极管发出的光经过光纤入射到具有金属涂层的弹性膜片上，当声音信号使弹性膜片振动时，入射光被弹性膜片振动调制后反射出去，此时接收光纤接收反射光，解调后就可以还原成声音信号了。

问：光纤传声器是有哪些部件构成的？

基本上是以下六部分组成的：

1 光源

发光二极管LED是低速、短距离光波系统中常用的光源。它所发出的光是非相干光，其具有较宽的频谱（30-60 nln）和较大的发射角。与半导体激光二极管LD相比，结构简单、价格低廉。因而一般选用它作为光源。

2 光电探测器

光探测器是一种光电信息转换器件，在光纤系统中，光探测器的作用是将光纤传来的光信号功率转换为电信号电流。PN光电二极管的响应时间只能达到10～7s,对于光纤系统的光探测器，一般要求响应时间小于10～8s，因而为了提高响应速度、降低扩散的影响，我们采用PIN光电二极管作为光接收器。

1. 光纤耦合器

光纤耦合器是实现光信号分路、合路得功能器件，一般是对同一波长的光功率进行分路或合路。光波系统中多模光纤做成的耦合器，通常有两种形式，一种是拼接式，另一种是熔融拉锥式，我们采用的是Y形熔融拉锥式的1

2耦合器。

4光源驱动电路

光源在光路中的作用如同电源在电路中的作用，光源的稳定准确度在很大程度上决定了光纤传感器的准确度，因此为保证光源的恒亮度和低噪音，在其驱动电路的设计中采用恒亮度控制电路额噪声抑制电路。

6 振动膜

要求厚度很薄，质量轻、低频响应能力好。在反射膜外镀金属的选用上，要考虑到外镀金属，要求反射率越高越好。

5光纤

在光路总体设计中，使用标准的62.5／125 多模石英光纤作为光路的传输介质，它与光源的耦合效率较高。

问：光纤传声器的优点是什么？

与其他传感器相比，光纤传感器除了具有良好的抗电磁干扰能力、体积很小、设计也很简单、灵敏度非常高，而且光纤本身的损耗是非常低的，还有光纤具备耐腐蚀、耐高温、高压、安全可靠等等优点外，它在压力、位移、速度、温度等物理量的测量中也具有独特的性能。比如说病人在CT机环境下要与医生进行联系时，光纤传声器就能起到很好的作用，而其他类型的传声器就很难做到了。

与其他类型的传声器相比，光纤传声器采用的是独特的光学技术和微电机系统MEMS结构的声震动换能技术及信号处理技术，对声音和振动进行传感，具有电容式传声器等诸多传统传声器不具备的优异性能：

1.优异的抗电磁干扰（EMC）性能、优异的声音精度；

2.可以远距离通话、监控，具有极高的灵敏度；

3.非常宽的音频响应范围0.5Hz-10KHz；

4.寿命长、可靠性高；

5.极小的体积、极轻的重量，携带起来方便,操作简单；

6.适用于极其严酷的使用环境；

7.可以组成传感器阵列来应用；

因为光纤传声器在各个方面的独特性能，它现在在一些国家的研发机构、MRI系统制造商、医院。大学中获得大量应用。另外光纤传声器在军事、航空领域和水下作业中也有非常广泛的应用，而且光纤传声器在这些领域内深受关注。

光纤传声器传感技术是近年来继光纤通讯获得成功之后，迅速发展起来的一种新型传感技术，国外始于二十世纪七十年代，之后许多研究工作主要集中于工程应用的光纤传感器。

问：光纤传声器的缺点是什么？

目前光纤传感器仍难以在工业过程中得到广泛应用，其原因就是其造价实在是太高，而且其测量手段和装置都是很复杂的。实用化光纤传声器在设计、加工工艺、使用方面的难易程度与性价比等方面与机电型传声器相当时，光纤传声器才能获得广泛应用。

问：光纤传声器的发展前景如何？

国内从二十世纪八十年代进行光纤传声器的研究，由于条件的限制，研究水平比国外还是有一定的差距的。目前光纤传声器技术主要还是掌握在欧美国家，国外最早在1979年出现了关于光纤传声器的专利，至2002年，共约四十项专利，其中美国申请约三十项，其他以色列、日本和加拿大等国家也拥有数项专利。而我国目前至2013年有针对性的专利大约有四项（网上了解的），分别是深圳市豪恩电声科技有限公司于2005年6月28日申请的《光纤传声器》，北京邮电大学2010年1月26日申请的《一种光纤传声器》，东南大学2010年7月13日申请的《基于空分复用的分布式干涉型光纤传声器阵列装置》以及山东大学2009年11月6日申请的《一种ＤＦＢ光纤激光器型光纤传声器及其分布式阵列装置》。目前光纤传声器在国内是还没有商业化的产品出售，国际上也仅有以色列有商业化的产品出售。

今后的光纤传声器，将向着MEMS制作技术的方向发展，与传统的传声器工艺结构相比，MEMS光纤传声器具有灵敏度高，抗电磁干扰，本底噪声小、尺寸小，质量小等优势，适合长距离高保真高保密传输声音信号的优势。

问：什么是测试传声器？

测试传声器被认为是标准传声器，它具有良好的频率响应曲线极低的失真度和稳定的工作性能。

灵敏度有三种：自由场灵敏度、声压灵敏度和扩散场灵敏度.自由场灵敏度平直的传声器叫自由场型（或声场型）传声器，主要用于消声室等自由场测试，它能比较真实地测量出传声器放入前该点原来的自由场声压，声级计中就是使用这种传声器。声压灵敏度平直的传声器叫声压型传声器，主要用于仿真耳等腔室内使用。扩散场灵敏度平直的 叫扩散场型传声器，用于扩散场测量，有的国家规定声级计用扩散场型传声器。

问：这两类传声器的主要区别在哪里？

两类传感器的最主要区别是：

1.自由场传声器所测得声压是消除了传声器对声场影响后的声压，

其自由场灵敏度平直，具有平坦频率响应的传声器叫自由场型

（或声场型）传声器，最主要用于消声室等自由场测试，

它能比较真实地测量出传声器放入前该点原来的自由场声压

2.压力场传感器则测的是实际的声压级，即是传声器振膜表面上

的声压级，包括了因为传声器本身的存在而引起的声场的变化。典型的应用是测量封闭耦合腔的声压级；测量边界或壁面上的声压级，在这种场合，传声器构成壁面的一部分，因此测量得到的是壁面自身上的声压级

问：什么是混响传声器？

     混响传声器，可以带来余音缭绕的效果，增加了声音的丰满度，获得了卡拉ok演唱者、和普通老百姓的青睐。

       在电子混响技术出来之前，要获得混响效果，只有在类似像卫生间或者澡堂里面的环境中，才有余音缭绕的效果。

     早期的混响传声器，设计者们把传统的动圈传声器，在传声器结构的背面，再加一个振动系统，他是有混响专用印模，弹簧，和可变量膜片等组成的，加一根弹簧就构成了，混响的效果，效果也不错，见下图，

后来随着电子技术的发展，专用的卡拉ok混响集成电路，问世取代了上述的，机械弹簧混响话筒。原理框图见下图。

，

不过，混响传声器就是供大家业余时间开心玩玩的，参加正规的唱歌比赛，是不允许使用混响功能的，真心想练习唱歌的，建议平时也不要采用混响话或者混响电路，那样，无助于自己唱歌水平的提高。

• 数字传声器

数字传声器

问：什么是数字传声器？数字芯片的传声器---DECM

传统的传声器输入输出的都是模拟信号，因此我们称这种传声器为模拟传声器（ECM)。

模拟传声器的制造成本较低，抗干扰性能较差，噪声大是该产品的致命缺陷。而数字化产品、无线产品都有着较宽频谱的干扰，显然模拟传声器已经不能适应这新产品尤其是高端数码产品的需求。  数字传声器（DECM)输出的是数字信号，最大优点是高保真度，极强的抗干扰性能，自然界的各种干扰对数字信号几乎不起作用。

问：数字传声器的优点是什么？

数字传声器的最大优点是抗干扰能力强，无需向传统传声器那样内置高频滤波电容、滤波器电路。数字传声器因其固有的特点，不会受到那些来自电脑、网络、射频际磁场信号源的干扰、影响，因此在接入的时候，无需采用屏蔽线，可以有效地利用相关产品的有限空间。数字传声器的芯片特点：

•   核心芯片设计，为产品提供空间及降低总成本
•   芯片内部设计有∑-△使输出为稳定地数字信号.
•   较强的滤除RF和EM干扰
•   低电压输入，低消耗电流
•   符合RoHS环保低铅含量要求
•   双声道自由转换，可实现立体声。

数字传声器（或数字传声器）当属前瞻性产品，市场应用并不多。由于数字是传声器在具体使用的时候必须要有与之相适应的接口电路，接口协议软件，所以短时间内普及应用还不太可能。

问：数字传声器的原理是什么？

不同的是数字传声器采用了数字集成芯片,该芯片集成了低噪声、微功耗的前置放大器，内置了A/D转换器、立体声输入、休眠模式、等功能。整合了专利的MEMS技术，支持标准自动选放(Pick-n-place)设备。

结构原理：一个换能器，用于产生代表声信号的模拟信号，（通常由驻极体振膜及其背电极来完成的）；和大于1的阶单比特∑-Δ调制器模数变换器，按照过抽样速率并以∑-Δ调制比特流的形式从模拟信号中产生数据输出信号。如下图所示：

数字传声器原理图



 问：数字传声器的结构是怎样的

数字传声器的外观与传统的传声器相似数字传声器的基本结构与传统传声器相似，只有在比对两款产品的pcb板时才会发现，数字传声器的PCB板上多了几个端点：电源正极端口、电源负极端口、数字信号端口、时钟端口、这些端口都是由数字传声器内部的数字芯片决定的，见下图1、图2、图3。



图1: 数字传声器         图2：传统传声器

图3：数字传声器结构图

图3：数字传声器结构图

从图3中我们不难看出，声传动依然是传统传声器的振膜、背极板，但是芯片是丹麦公司的专为传声器开发的IC,内置了A/D转换器、高增益、低噪声、低功耗放大器，芯片将振膜捡拾的音频信号经IN端输入，A/D转换后进行放大，然后经DATA端输出。VDD端是电源输入端，该芯片的额定电压为1.8V，实际可以在1.0-3V之间选用；L/R端则是左右（可选）声道输出。

3-3 数字传声器的芯片

数字传声器的芯片来自丹麦AudioAsics公司。。。。。。。。。。。

GND

DATA

CLOCK

VDD

IN

L/R

3-4 数字传声器的振动传递

数字传声器

 问：数字传声器是怎样测试的？

作为前瞻性产品，数字传声器的指标测试需要数字测试设备，价格昂贵，至今还没有一种实用、简洁的测试手段。笔者采用进口芯片组装的USB数字信号放大器解决了这一问题，用下图所示功能版，配合使用COOL EDIT PRO、RMAA软件，实现了数字传声器电性能指标的测试、重放与信噪分析，取得了比较好的效果，而成本只有几百元。

廉价而实用的USB数字信号放大板

问：请介绍一下数字传声器的应用？

在手机上的应用：数字传声器在高档手机的应用已见诸报道，但是也只是样机。由于涉及到相关芯片的端口改动，大多数的手机芯片并无传声器的数字接口输入端，因此数字传声器在手机上的普及尚需时日。

在电脑上的应用：目前，高端电子消费类，例如富士通生产的高档笔记本电脑LIFE BOOK Q2010笔记本电脑率先采用了数字传声器，用2个或4个数字传声器组成嵌入式传声器阵列，来获得非常清晰的语音效果。结合了波束成形、噪音抑制和回声消除算法的传声器阵列，能够产生更高质量的声音输入，大大改善了声音输入质量，使得VoIP和语音识别等功能更为优异。而WINDOWS新版本VIST对数字传声器的应用起到了推波助澜的作用，在VIST中有一个最新语音处理功能，配用传声器阵列，获得非常清晰的语音效果，这也是笔记本的一个新卖点。

在数码产品中的应用：

虽然尚无相关报道，但是可以预见在数码产品中采用数字传声器只是时间问题。因为数字音频产品体积越来越小，功能越来越多，抗干扰、高清晰的要求也就越来越高，而能够担当这一重任的，只有数字传声器。

问：数字硅麦有哪些特点？

问：驻极体传声器在应用当中要注意哪些问题？

1、传声器的基本指标选择要符合整机的要求，包括：灵敏度，电流，频率范围，信噪比，指向性、相位、失真度这7个重要指标。

2、传声器内置的滤波器参数是否符合整机的抗干扰要求。

3、对于语音识别电路的应用，还要考虑相位的参数要符合整机的要求。

4、对于唱歌用的传声器传声器，还要引入音色的考核选择。

问：驻极体传声器在焊接中要注意什么？

驻极体传声器是怕高温的，在焊接的时候一定要注意：

1、电烙铁一定要可靠接地，避免漏电造成损坏。

2、加散热器，通常用铜或者是铝材料，按照被焊接传声器的尺寸“挖坑”，将被焊接的传声器，放入散热器的坑内进行焊接。

3、焊接的时间，每个焊点不要超过两秒钟，否则，高温会造成驻极体传声器的灵敏度的下降、漏气、频率响应裂变如此 变坏等，或者是造成不可逆的损坏。

问：单指向驻极体传声器应用注意什么？

1、单指向的驻极体传声器是压差传声器，要求正反两面都要能够接受声音，所以单指向的传声器的传声器在应用的时候，不能封闭在设备外壳内部，它的正反两面，0度和180度都要能够接收到声音，才能实现单指向性，这一点在应用的时候必须务必注意。

2、单指向的驻极体传声器具有近讲效应，距离远的时候低频会明显低落，感觉低音不足。距离近的时候低频会明显的上升，这个在使用的时候要注意。

问：驻极体传声器的输出方式有几种？

有2种，源极输出和漏极输出，通用电路比较多采用漏极输出。

问：双指向驻极体传声器应用注意什么？

使用的注意事项，同单指向。

1、传声器在手机上的应用

本文所提到的传声器是指驻极体传声器（传声器）。

手机主要是指移动电话、也包括无绳电话的手持机。

问：：手机上的传声器通常采用那种类型的？

答：一般用背极式驻极体传声器。有少数低档手机采用振膜式传声器。

背极式瞬态响应好，防潮性能好，价格稍高。振膜式价格相对便宜整体性能比背极式要逊色。还有一款叫作前腔式，结构更为简单，指标同振膜式，但体积可以做得更薄。

问：：手机传声器采用何种尺寸为好？

答：一般认为：在外壳尺寸允许的情况下，采用尺寸大一些为好。这是因为：尺寸大一些的传声器灵敏度可以做得高；焊接时散热好，不会发生焊接小规格传声器时常见的灵敏度劣变的问：题；相同结构的传声器，体积大一些的价格也便宜些。

问：：手机的传声器采用多高的灵敏度比较好？

答：手机的电路不同，增益不同，对传声器的灵敏度要求也不尽相同。但一般在-58—-64之间选择。有的手机一味追求体积小，不得不采用超小型传声器，但通话灵敏度明显偏低。如市售的一款品牌小灵通用直径4mm的超小型传声器，用户反应对方总是感觉音轻，笔者将传声器换为6mm的传声器后传声音量明显增加（该机的空间完全可以置换6 mm的传声器）。

问：手机对传声器的频响有何要求？

答：前文中曾提到，手机传声器所担负的只是语音传输，频率范围在180---4500赫兹，现在的传声器均能达到这一频响要求。供应商提供的相关标准为20---16000赫兹，足够了。

问：：手机对传声器的电流、阻抗有什么要求？

答：电流值一般小于0.2mA，阻抗值一般标定为：1k----2.5k，传声器的电流、阻抗基本取决于传声器内部的管芯（FET）阻抗电流值。电流值与阻抗有关，两者之间为反比。有的手机芯片对传声器的阻抗很挑剔，阻抗不对，灵敏度再高，声音都提不起来。笔者曾遇到一个案、手机产品，把最高灵敏度的传声器用上去了，通话声音总是很轻，数天找不出原因，后换一0.3mA电流值、灵敏度并不高的传声器后，传话声音大增。0.3mA的传声器阻抗略小于1k ，后查手机芯片才知道，芯片输入端阻抗很低，传声器的阻抗高了就不匹配。

问：手机对驻极体传声器的噪声、干扰有何要求？

1、手机电路的工作频率很高，传声器必须要有滤除高频干扰的功能。

2、传声器的结构必须是全屏蔽的，PCB板采用双面板，并大面积“地”。

3、传声器要内置高频滤波电容，通常是3p、10p、33p电容并联在传声器的内部输出端上，档次更高的手机则要再内置电感，串联在输出端上。通常与一个330欧姆的电阻和一个5.6v的压敏构成一个π型滤波器。压敏电阻本身相当于一个470p的电容。

4、传声器的封装工艺不良，外壳与PCB板的“地”接触不良也会导致引入干扰。

围绕以上4个方面检查，就会找出问题所在。

问：手机产生回音是传声器的问题吗？

所谓回音，就是在通话中，总有一个延迟的相同的声音紧随其后。早期的手机电路不完善，没有消回音电路，当传声器灵敏度过高、外壳的声结构设计不良时，就会产生回音。现在的GMS、CDMA都不会存在回音问题。但在廉价无线电话、低档蓝牙、无线免提产品中回音现象还是时有发生。

值得提醒的是：现在的蓝牙耳嘜极易产生回音，这是因为蓝牙耳嘜体积小，内部的声安装结构、消回音结构不良造成的。当然，有时回音是通讯网络本身的问题。

如发现本机造成的回音，应从以下几方面处置：

1、手机喇叭不能与机壳、PCB板直接接触，应加隔减震软胶垫，阻断声震动造成的回输造成回音。

1. 传声器加软胶套与机壳隔离

3、传声器的灵敏度选择很重要，过高就容易产生回音。

问：手机的传声器能和PCB板一起回流焊吗？

早期的传声器不行，传声器的振膜在温度高于90度时就劣变，灵敏度变低，时间稍长会造成永久性损坏。所以只能手工或者有条件的波峰焊接。但是最新开发的耐高温驻极体传声器已经解决了这一问题，可以像贴片元件一样进行回流焊接。

问：手机的传声器在安装中要注意些什么？

1、传声器在焊接过程中应避免长时间的高温，否则将导致灵敏度下降。

2、传声器在安装过程中，应避免过力挤压，过力积压会使内部的振膜变形造成失真。

3、传声器在储存、使用环境中应避免潮湿，潮湿将导致灵敏度下降。

4、传声器在安装、使用的过程中应避免强静电：强静电将导致内部的管芯击穿。

5、传声器在安装、使用的过程中应避免射线辐射，否则将导致极化电荷、灵敏度快速下降。

问：客户说音质不好怎么办？

音质不好，首先要检查频响曲线有没有问题，如果频响曲线明显的有跌落或者上翘，都会导致音质不好。

还有就是，曲线是好的，音质听上去还是不理想，这个属于音色问题，与传声器的声学结构以及膜片质量有关。

问：客户说灵敏度低怎么办？

如果你提供的灵敏度足够高，客户还说不够高，还说灵敏度低，那问题就是阻抗不匹配，要换一下高阻抗或者低阻抗的就可以解决。

问：客户说有噪声怎么办？

一定要亲自听一下是什么噪声？是电路的干扰噪声？高频干扰噪声？电源干扰噪声？还是环境噪声？必须要识别出来。

   然后有的放矢的解决。

1. 很强的交流声音（交流电哪种嗡嗡声），属于接地不良。
2. 喀喇喀喇的噪声属于正负极之间漏电；
3. 蚊子声音伴随卡啦声，WiFi干扰
4. 哈哈的广谱噪声，属于开关电源的干扰；
5. 较强的蜂音，属于手机射频干扰。
6. 哒哒哒属于电火花干扰（有的摄像头也会发出这类声音的干扰）

问：客户说有高频干扰怎么办？

要了解客户说的高频频率是多少，然后看一下我们提供的，传声器里面是否有对应的滤波电路，是否与客户所说的高频干扰的频率相吻合，滤波才有效果。

问：客户说一致性不好怎么办？

灵敏度的一致性不好，很容易发现。但是阻抗一致性不好，也会导致灵敏度一致性差，这时候单凭一台测试仪是发现不了的。但是测阻抗，反而能发现。客户反馈说，灵敏度一致性不好的时候，除了检测灵敏度的一致性外，还要看阻抗的一致性，如果一批货当中，阻抗，高高低低都有，最终会导致灵敏度一致性差，但是，用传声器测试仪测不出来，只有上了整机才能反应出来，这一点要足够重视。

问：客户说阻抗不匹配怎么办？

有的客户、有的产品对传声器确实有阻抗要求，如果阻抗不匹配最直接的反应是，灵敏度始终不上去。客户他们通常用万用表测传声器两端的电阻，虽然这个电阻值并不完全等于传声器的阻抗，但可以间接反应传声器产品的阻抗，我们对客户的这个值要了解，然后，按照客户的要求选择对应阻值的传声器给客户就可以了。

问：客户说电流不稳定怎么办？

 电流不稳定通常是FET管芯不稳定引起的。极少数情况是由于管线的内部不良；电极间有脏物也会导致电流不稳。

   还有一种很少见的情况，就是驻极体膜片开胶、松动脱落不规则的与极板接触，导致电流忽大忽小。

问：蓝牙耳机客户说传声器声音刺耳怎么办？

声音刺耳一般是，低频和中频的曲线跌落，高频上翘造成的要首先测试有问题的传声器的频响曲线。低频跌落，通常是吸膜、封装过紧膜片折皱、外壳和腔体配合过紧没有了回路气间隙几个原因造成的。

问：电话机客户说传声器声音发闷怎么办？

声音发闷是高频不够，高频不够的原因，主要是封装不严，漏气造成的。

问：客户说传声器指向性不好怎么办？

如果说向客户提供的传声器，出厂测试指向性没有问题，到了客户那里说指向性不好，就要看客户的安装是不是有问题，因为单指向传声器，不能封闭安装，必须要，0度和180度也就是正反两面都要能够接收声音才能呈现指向性，如果封闭式安装就会失去指向性，有的客户不懂这一点，像安装全指向传声器那样全封闭的安装单指向传声器，只留一个收音孔，这个是不对的。

问：智能手表客户说传声器到了用户那里灵敏度丢失怎么办？

这种情况极为罕见。笔者实践和亲自经历的经验证明，这种灵敏度丢失经常发生在客户端，客户在装配过程当中暴力安装，用镊子用力顶压传声器，导致膜片变形脱落，与外壳短路，电荷逐渐泄放，最终，没有灵敏度。而且这种质量事故通常发生在环膜简易传声器上。

问：蓝牙耳机客户说有回音怎么办？

大量的实践证明，蓝牙耳机有回音基本上与传声器无关，大多是由于蓝牙的EQ消回音电路调整不当引起的。传声器在载蓝牙耳机壳里安装的时候一定要加上软胶护套，传声器安装要到位，不要悬空，也不要硬碰硬的刚性安装。

问：会议传声器的客户说我的传声器啸叫怎么办？

啸叫的技术术语叫做：声电反馈，它的原理是，外部的声音进入传声器，传声器的声音经过放大器放大、喇叭播出后，再次回到传声器，这样周而复始，造成了一种声音和放大器的正反馈同相叠加，进而产生啸叫。

啸叫的原因是多方面的，若环境反射、放大器的音量调的过高、音箱摆放的位置不对、都可以形成啸叫。如果一定要找传声器的原因，建议：

1. 用单指向传声器，可以减轻声电反馈造成的啸叫。
2. 适当降低传声器的灵敏度；
3. 在会议传声器的顶部加海绵罩；
4. 在生产传声器的内部加一个0.03微法的电容拉低高频。

问：客户焊接引线以后灵敏度下跌很多为什么？

传声器是怕长时间高温的，在焊接过程当中如果焊接时间过长、焊接时没有加散热板、很容易导致内部驻极体电荷的流失，最终导致灵敏度下降甚至完全没有灵敏度。

问：答录机客户已经给他最高灵敏度了仍然反应灵敏度低？

答录机放大器IC对传声器的阻抗很挑剔,要提供低阻抗传声器，也就是电流要大一些的，建议选C档管芯生产的传声器就可以解决这个问题。

问：语音遥控器客户反应传声器语音识别不准？

传声器的性能对语音识别的准确性确实有影响。要检查传声器的，频率响应、相位特性是否合格？语音识别的传声器产品一般要求相位的误差度小于10°，过大就会出现语音识别错误增加的现象。这是一个新的课题。

问：降噪耳机客户反应左右耳机的降噪效果不一样与传声器有关？

降噪耳机，对传声器还是有一些特殊的要求的：

1. 左右要配对，包括灵敏度、频率响应本、失真度。
2. 相位误差要小左右，配对要求小于20°。
3. 实践证明，传声器安装的位置对降噪造效果也有影响，不过这不属于传声器本身的问题。

问：声控灯客户反映灵敏度偏低原因在哪里？

声控灯都是采用的一些廉价的低增益的放大电路，所以他们要求传声器的灵敏度尽可能高来弥补放大器增益低的缺陷；但是在设计上，那个决定灵敏度高低的电阻Rd他们采用了典型运用值, 1-2.2k，这样的电路灵敏度显然是不够的, 建议客户把这个电阻有2.2k改为5k-10K欧姆，甚至更大阻值，这一问题即可解决。这个问题在一些廉价的，电话电路当中同样存在。

十、传声器的选择

选择合适的话筒正变得越来越困难。话筒的种类越来越多，每种各有所长，质量也都很出色。因此选购时最大的影响因素除了价格之外就是个人的喜好了。对于那些选购时喜好依靠客观参数而非主观印象的人来说，这里有一些提示供选购特殊用途话筒时参考，这些用途包括广播、录音或实况转播（有或无扩声）。

最平滑的响应

选择话筒时，用户首当其冲应关心其频率响应特性。频率响应必须足够宽广以拾取整个范围内的声音，自然声源质量没有可听的改变。

下一步是选择极性图形。在价格相同的各类话筒中，全向话筒通常具有最宽广、最平滑的响应，同时对喘息、手持噪声和风的灵敏度也较低。如果无过多的外部噪声或太多的混响，它们都非常适用于大多数应用场合。例如，AKG D 230动圈式全向话筒在记者中得到了广泛使用。

虽然全向话筒很好地接受来自所有方向的声波，但某些用户可能喜欢接受来自一个（单向）或两个（双向、8字形）方向的的声波。这意味着为了获得直接声与混响声的相同比率，心型和双向话筒、超心型话筒和高超心型话筒位置离声源的距离分别是全向话筒位置离声源的距离的1.7倍、1.9倍和2倍。

电输出阻抗非常重要，因为它应该与调音台、磁带录音机或放大器的输入阻抗匹配。此阻抗单位为Ω，通常在1kHz的频率处。动圈式话筒典型阻抗值为600Ω。

作为一个经验法则，设备的输入阻抗应该至少是话筒阻抗的3倍。目前市面上的所有调音台都满足这个要求。

此外，还有高阻抗话筒及可在低和高阻抗之间切换的双阻抗话筒。与高阻抗话筒相连的电缆长度不应超过7m，因为电缆电容会导致高频衰减。

内置放大器的话筒可插进高于或等于最小负载阻抗的任何负载中工作。如果话筒连接到带一个低于最小负载阻抗的负载之输入端，频率响应将受到损害。

过载声平主要对电容式话筒非常重要。电容式话筒工作在一个一直到某个声压级（SPL）的线性状态，此SPL称为过载或最大SPL，频率通常在1kHz。声平超过此值，输出信号将会由于谐波失真而变坏。

在最大SPL，总谐波失真系数不应超过0.5%或1%。在通常的应用场合不可能过载动圈式话筒，它们实际上永远不会使信号失真。

灵敏度是某SPL下的话筒输出电压。它一般在1kHz测量，单位是V/Pa或dBV。在某一增益设置下，较灵敏的话筒发声较大，但用户此时应该仔细使用，因为反馈危险也随之按比例增大。

正确选择型号

            选择传声器时，应考虑以下各种因素：使用场合、目的、要达到的音响效果、声源情况，以及对传声器特殊的要求等。

            对于动圈式或电容式传声器，为了适配不同声源的特点，生产厂家设计了多种不同的型号，并推荐每种型号分别适配人声(独唱或合唱)、弦乐器、管乐器、打击乐器和电声乐器等不同声源，选用时应当注意合理搭配以达到最佳效果。

 如人声和管乐器(小号、萨克斯管、长号等)的传声器要求较为柔和，且能避免气流的冲击；而低音鼓、低音吉它则要求低频响应和瞬态响应好；至于镲、钹等打击乐器则要求高频响应和瞬态响应好。在一些具有规模的音乐活动中，还可将传声器组合使用，以达到预期效果。选择传声器还有一个方向性问：题。用于电声乐器和手持演唱的传声器，绝大多数都具有心形或超心形方向性图案。这是因为其方向性较强，可最大程度避免拾取来自听众或其它方向传来的杂音，并可减少声反馈引起啸叫。人声使用的领夹式传声器和部分乐器传声器则是选用无方向特性，以便提高拾取人声的能力和全面拾取现场演奏的效果。

传声器输入和线路输入

             所谓线路输入，指的是有的声源(如电吉它、电贝司和键盘(电子琴和合成器))本身具有线路输出(LINEOUT)插孔，它可以通过屏蔽线直接接入调音台的线路输入(LINEIN)插孔上，以达到拾音的目的；所谓传声器输入，指的是直接用传声器拾音，并通过传声器线接入调音台的话筒输入(MICIN)插孔。

 在实际应用中，两种输入方式可独立使用，也可混合使用。但传声器输入方式用得较多，如对一只电吉它，可同时采用线路和传声器两种拾音方式，即占用调音台的两路，适当调节两者的比例可以获得更为优美动听的效果。

当然，在使用传声器的过程中，还应注意两个问：题：一是正确摆放传声器的位置；二是提防伪劣传声器。传声器与乐器或演唱者之间的距离及摆放位置，对拾音效果有很大的影响。常用传声器的支撑方式有手持式、台式支架、头戴式和领夹式等多种。流行歌曲演唱者大多数喜欢手持式传声器，并将话筒紧靠演唱者的嘴边，以充分利用动圈传声器的“近讲效应”，获得温暖、亲切的通俗唱法效果。传声器与演唱者嘴部的角度也很重要，一般取45°左右比较合适，如果角度达到或接近90°时，则有可能拾取到气流，冲击传声器而引起“扑扑”声。

台式传声器支架通常只用于语言拾音；立式支架固定传声器更适合于美声和民族演唱风格；近年来流行的头戴式传声器更适合于边舞边唱的通俗唱法；领夹式传声器主要适用于语言扩音，如会议发言、教师讲课、新闻广播、话剧演出等，而不适用于歌唱。

            对各种不同乐器拾音时，传声器各有不同的最佳摆放位置，使用时要注意。对大鼓的拾音方法很讲究，通常是把传声器插入大鼓背面的鼓皮的孔中，以便近距离拾取鼓声。有的还用布袋或人造革袋把传声器包住，以衰减过强的声压，避免过载失真，并获得一种较有弹性的鼓声。

十一、答疑篇

1、驻极体传声器

2、动圈传声器

3、无线传声器

4、标准传声器

5、特殊传声器

1、驻极体传声器

问：驻极体传声器为什么要极化？

驻极体是传声器，传声器的极头需要有直流电压，电容的极板之间要有电场电荷才能工作，驻极体本身是没有电荷的，但可以通过极化获得永久性的电荷，这样就取代了老式传声器要外加一个电源盒子的累赘。所以，驻极体传声器的，膜片或者是极板要极化。

问：驻极体传声器的寿命有多长？

理论寿命无限长。实际中，只要使用的电参数条件以及使用环境符合要求，几十年都不会损坏。笔者有一台1978年的三洋录音机，其内部9767的驻极体传声器，至今（2018）依然正常工作且录音清晰。

问：驻极体传声器怕潮湿吗？

驻极体传声器除非长时间处在严重潮湿环境下（85%以上），一般潮湿环境，不会导致灵敏度下降。但是长期工作在大海的环境上，例如船上的对讲机，由于，湿度当中还有盐分，就要注意加防潮网

问：驻极体传声器怕高温吗？

怕高温。高温会导致驻极体表面电荷流失、灵敏度下降。尤其在焊接过程中，如果散热不良，会导致灵敏度下降。在特殊情况下，会导致塑料配件、PCB板热缩、膜片开胶，导致漏气、频响变坏。所以在焊接的时候时间一定要尽可能短，必须要加散热板，避免高温导致的灵敏度下降和损坏。

问：驻极体传声器怕辐射吗？

研究表明，驻极体表面电荷在辐射场下会发生不可逆的急剧衰减，所以，在较强的辐射场源中，会导致传声器驻极体表面电荷的大幅度衰减，甚至消失，进而导致灵敏度的降低或消失，前几年出现的所谓的灵敏度降低机器，就是根据这个原理，采用X射线辐射，来降低传声器的灵敏度的。

问：驻极体传声器怕摔打吗？

一般的跌落摔倒不会导致破坏性的后果。但是对早期的手工组装的传声器，严重的跌落摔打会导致接触不良以及灵敏度丢失。

问：驻极体传声器怕低温吗？

驻极体材料本身在日常生活低温状态零下-35度下，电荷不会消失或明显降低，可以正常工作。但是由于传声器内部其它配件低温损坏造成的驻极体传声器异常，不属于该问题的范畴。对于成品的传声器在低温下，内部的塑料材料会发生开裂、在极端低温下，焊锡点会发生粉末化，这个必须要引起注意。

问：驻极体传声器怕高频磁场吗？

通常情况下，高频电磁波不会损坏传声器,但是，会干扰传声器的正常工作状态。

现在的技术可以有效克服高频电磁波对传声器的影响，例如内置的滤波电路、以及PCB板、外壳的屏蔽技术，都可以有效的解决，高频干扰的问题。

问： 驻极体的灵敏度为什么都是负值？

我们看到所有的传声器，在标定灵敏度的时候，都是标：-60或者多少dB，这是因为至极体的测试标准是0dB=1v，而传声器的声电转换输出是远远达不到1v，只有最高几十个毫伏mv（1v=1000mv），所以传声器灵敏度标称值是负的。

问：传声器的灵敏度两种计量方式，为什么？

这个问题是由于测试标准的不同：

国际标准---毫伏/帕（mv／Pa)

日本标准---毫伏/微巴（mv／ubar)

1帕（Pa)是指1牛顿(N)的力作用在1平方米面积上的压强。

1Pa=20log(1/0.000020)=94dB SPL

Pa与ubar的换算关系为:  1Pa=10ubar

所以： 1mv/ubar=10mv／pa

计算下来，这两个标准在同一个，传声器上是他们的灵敏度绝对值是一样的。例如用日本标准-60dB，国际标准就是-40dB, 两者之间差20 个dB，但是他们灵敏度的绝对值是一样的。主要是他们测试使用的声压级不同，一个是ub，一个是pa，说通俗点，就是在测试里头的时候，一个是用大声音测的，一个是用小声音测的，自然小声音测的出来的结果值是小的，而大声音，出来的是大的，但是就传声器的实际灵敏度来说，他们是一样的，

说的再通俗点，就像我们买东西，一公斤和一千克，听起来不同，实际相同的。

问：驻极体传声器的电流是怎么决定的？

驻极体电流与两个因素有关，与管芯的电流大小直接关联，与加在管芯栅极上的电压高低有关。

问：驻极体电流大小与灵敏度有什么关系？

关系还是蛮大的，一般来说，电流大的管芯、增益比较高，灵敏度也就高，反之电流小的管芯增益比较低。

问：驻极体的电流与阻抗有什么关系？

  符合欧姆定律：I=U/R 电流大的，阻抗低，电流小的阻抗高。

我测试驻极体的电流有什么意义？

如上所说，电流与阻抗有关，而应用厂家的整机对传声器的阻抗是有要求的，如果你提供的传声器的电流（阻抗）不对，灵敏度就无法达到要求。

有的整机对传声器的电流（阻抗）很挑剔，如果不符合要求，就不能正常工作。这一点务必要引起注意，当提供给客户的传声器无论送什么灵敏度都达不到要求，一定是电流（实际是阻抗）不达标，要考虑更换不通电流档位的传声器。

问：传声器的电压高低对指标有什么影响？

  传声器的工作电压比较宽泛1-9v都可以正常工作，而且几乎在所有的传声器测试仪上，都有电压的选择，，从1-9v的选择。

但是事实上，传声器的电压，对没头的灵敏度的影响，微乎其微，可以忽略不计，当然过高和过低，对于投的指标会有影响，在标出的工作电压范围内，说1到9伏的范围内，对传声器灵敏度的变化，是不明显，可以忽略不计，但是不要超出这个高低端的范围，否则可能会出现异常。由于管芯FET是恒流源，在合理使用指标的范围内，电压高低对传声器的灵敏度的影响可以忽略不计。

问：传声器的外置供电电阻对传声器又什么影响？

这个电阻对传声器的灵敏度和动态范围影响比较大，这个电阻越小，灵敏度越低，但是动态范围增大；

这个电阻越大，灵敏度越高，但是动态范围变小。

这个电阻的典型运用值是2.2k、1k、680Ω（单指向）。也有非标应用，例如声控灯的传声器，就是要求灵敏度越高越好，对音质、动态范围没有要求，所以会采用大的电阻，获得高的灵敏度。

问：传声器为什么要内置电阻电容电感？

   是为了滤除高频干扰。

现在的高频电器越来越多，WIFI，蓝牙、对讲机、手机信号，形形色色的各种频率的干扰，都会对传声器形成干扰。干扰的直接直观的现象就是：使用者在终端会听到嗡嗡声、蜂音、是电流声或者这些噪声的混合噪音。

如何抵御这些干扰呢？其实就是电子电路常用的滤波技术。

      滤波就是在传声器内部内置RC\LC单独或者混合的电路，通常是无源器件。

图中的电感可以是实际的电感也可以是磁珠。

电容，可以是1个，也可以是2个甚至是3个。根据实际滤波频率的需要确定。

  滤波的基本原理是：当传声器内部进入高频干扰的时候，小电容C的容抗很小，这样高频干扰信号是通过小电容C旁路到地，而传声器中的音频信号对电容来说容抗很高，不会被旁路。

   电感的原理恰恰相反，当高频信号进入传声器内部后，电感L对高频信号呈现很高的感抗，阻止了高频信号流出到电路中，在电感中转换为热能消耗掉了。

   残存的部分就被电容旁路掉了，上面已经解释了，不再赘述。

问：传声器为什么要用金属外壳和屏蔽线路板？

传声器的金属外壳和屏蔽线路板，都是为了抗干扰而设计的，这两个部件，一定要用金属体屏蔽才能起作用。

传声器除了上述的在内部加滤波电路外，还在结构上采取了屏蔽措施也是有效抵御高频干扰的重要手段，最常用的就是PCB板采用双面、屏蔽板，这样，来自传声器外部的高频电磁场干扰就会被屏蔽板阻挡了相当多的部分，干扰信号绝大部分通过接地的屏蔽板、外壳被短路掉了。

综上所述，滤波加屏蔽，只要经过精心设计，就会有效抵御高频干扰，获得干净的音频信号。

问：驻极体传声器内的电阻电容对灵敏度有影响吗？

没有影响。因为传声器内部的电感（磁珠）电容电阻的设计上都是针对高频信号的，频率都在兆赫MHz这个级别上的，而传声器的灵敏度则是针对比较低的频率、音频，频率都在20-20000Hz的。除非这些元件出现的故障，例如说，电容漏电，否则对信号和灵敏度没有任何影响。

问：滤波电容可以焊在驻极体传声器的外面吗？

可以，焊接在外面的电容是可以的，但是焊接过程当中高温可能会带来灵敏度下降，以及损坏，所以我们建议还是把电容内置在驻极体传声器的内部，

还有一个方案就是滤波电容也可以在整机端，也就是应用驻极体传声器的整机线路板上，焊接滤波电容的效果也是一样的。

问：传声器采用了滤波电路客户反应依然有噪声是什么原因呢？

1、这个要重点检查外壳和线路板的接地电阻，因为接地电阻大了，高频信号就不能通过外壳接地被旁路掉，进而导致屏蔽失效滤波失效，外壳与线路板的接地电阻，应小于1欧姆，测试方法是，用万用表的欧姆挡，测试外壳和线路板的接地端电阻要在0.5欧姆左右，如果大于2欧姆，那肯定是问题所在了，接地不良通常是线路板，或者外壳氧化，或者是封装不良导致的，针对性地解决就可以了。

2、第二个原因是驻极体传声器内部的滤波电路的电容电阻电感参数都是要针对某一个或者某一段干扰频率而设计的，如果选择的参数不符合要求，我们知道，对应的不同的干扰频率，要用不同的滤波电容，电感或者电阻，这些滤波元件的参数选的不对，滤波效果就要大打折扣，甚至是不起作用的。

问：驻极体传声器阴雨天电流大频响变坏是受潮吗？

不是潮湿的问题。阴雨天呈现低气压，驻极体传声器内部的膜片会发生一个自外向内的位移，膜片松弛的、内部气路不畅的，就会发生膜片贴近到极板上的异常现象，俗称的吸膜，结果就是场效应管的栅极电压过高，必然导致电流增大；频响变坏呢，是由于振膜一部分已经吸附到极板上，振动面积减小，低频振幅度自然减少，频响会出现70Hz不足，1000Hz以上偏高的所谓“频超”的异常现象。

   有朋友说把这些驻极体传声器放大烘箱里烘烤一下就好了，不是正说明受潮吗？其实，这还是一种假象。放到烘箱里烤一下，其实是在高温的作用下，膜片又回到原来的位置，电流频响看上去又正常了，但是，这个不会持久，阴雨天来了，还会重犯。

出现所谓阴雨天“受潮”驻极体传声器指标劣变，主要还是驻极体传声器本身的质量问：题：振膜张力不够、松弛，驻极体传声器内部的气路不畅，在气压的作用下，膜片才会发生异常位移，导致电流、频响指标异常。

正常的驻极体传声器无论阴雨天还是晴天，灵敏度和频响都不会发生明显变化的。

问：驻极体传声器的灵敏度为什么过几天会变？

1、膜片不良、张力不够、松弛，会随着天气气压的高低变化。

2、驻极体传声器的气路不畅，导致膜片会随着天气气压的高低变化。

3、管芯不良。管芯的指标不良也会导致驻极体传声器灵敏度的异常变化，管芯问题我们通过我们可以通过单测管芯，来分析出原因。

4、极化不良，膜片的极化电位不稳定，也会导致灵敏度的问题。像这个原因通常造成的不稳定，都是不可逆的，也就是说原来灵敏度是比较高的，后来越来越低，越来越由于极化电荷消失造成的，要检查极化工艺是否有问：题，才能从根本上解决。

问：灵敏度做得很高了客户还是说灵敏度不够为什么？

这个问题是由于驻极体传声器的阻抗与客户的整机输入阻抗不匹配引起的，有的整机对驻极体传声器的阻抗这个指标要求很苛刻，如果阻抗不匹配，你生产的驻极体传声器的灵敏度再高也没用，要首先搞清楚客户整机的传声器输入端的输入阻抗是多少，驻极体传声器的阻抗也要匹配才管用。

问： 驻极体传声器的频响曲线不良的原因有哪些？

   答：原因有以下：

1. 结构问题。驻极体传声器是一个声学器件，而声学器件的结构尺寸、配合尺寸、材质、决定了驻极体传声器的频响曲线，所以，驻极体传声器任何一个部件尺寸的异常（与标准设计而言）材质异常都会导致驻极体传声器的频响曲线异常。
2. 管芯问题。管芯不良会导致低频不足、高频上翘的异常现象。这个可以通过测试FET来验证。
3. 膜片吸膜、褶皱也会造成频响不良，主要表现是低端下跌。



问： 什么是三点式驻极体传声器？

三点式驻极体传声器就是驻极体传声器多了一个输出焊点，三点式驻极体传声器与二点式的不同是输出方式不同，二点式的是漏极输出，三点式的是源极输出，见下图。

三点式的源极输出的灵敏度比较低，它相当于晶体管电路的发射极输出，但是动态范围比较大，在实际使用当中，由于灵敏度要低于两点式，再加上要多焊一条引线，所以以这种输出方式，已很少被采用，但是在某些特殊的应用场合，三点式的驻极体传声器还是有它一定的作用的，例如，用全指向传声器构成单指向电路，就必须要有三点式的驻极体传声器参与才能完成。利用三点式驻极体传声器还可以做成平衡输出的传声器电路。

问： 驻极体传声器的引线有什么要求？

   驻极体传声器焊接的引线，原则上我们要求采用屏蔽线，这样对干扰的排除效果是最好的，但是在实际的应用当中，我们发现，在好多电路当中，不用屏蔽线，效果也是可以的，用一般的电子线，红黑两色，焊到驻极体传声器上去，但是最好这两条线采用双绞的方式，因为双绞线对于高频干扰来说，磁场方向相反可以相互抵消，也达到了抗干扰的效果。

问：什么是传声器的平衡与不平衡输入？

    在传声器放大电路、声频系统中，存在着平衡与不平衡两种传输形式。平衡输入要求与前级放大器连接的传声器的两根芯线都不接地。这两根芯线与高质量的声频变压器输入相连，声频变压器的输出再与前级放大器相连。对电容式传声器来说，也必须装置同等级的输出变压器。其优点是抗外界干扰能力强，故专业级设备通常采用平衡输入方式。不平衡输入指的是传声器与前置放大器之间的两根电线中，一根必须接地。家用传声器多采用这种形式。有些新型调音台还采用对地浮筑的差动式输入电路，这样既省去了变压器，也能保持输入端对地平衡，是今后的发展方向。

十二、设备仪器篇

与传声器有关的设备、仪器、仪表、生产线

消音室

问：：什么是消音室？

答：  指一间没有反射的房间。在消声室的墙壁上均铺设得有吸声性能良好的吸声材料。因此，室内便不会有声波的反射。消声室是专门用来测试音箱、喇叭单元等。

消声室所用的吸声材料，要求吸声系数大于0.99。一般使用渐变吸收层，常用尖劈或圆锥结构，以玻璃棉作吸声材料，也有用软泡沫塑料的。例如一个10×10×10m的实验室，每面敷设1m长的吸声尖劈，其低频截止频率可达50Hz。在消声室中进行试验时，被测试的对象或声源等置于中央的尼龙丝网或钢丝网上，由于此类网能承受的重量有限，故只能测试重量轻、体积小的声源等。

指一间没有声反射的房间。在消音室的墙壁上均铺设得有吸声性能良好的吸声材料。因此，室内便不会有声波的反射。消音室是专门用来测试传声器，音箱，扬声器单元和其他电声产品等。制作高品质的消音室，才能够设计制造出高品质的传声器，这个是必须的。

问：：什么是全消音室？

全消音室，是室内六个面都做消音处理的，通常用用于测试，体积不大的电声器件，电声设备，声学设备，声学结构的声学指标和电声指标要求比较高。

问：：什么是半消音室？

半消音室通常是室内有一个或者两个面不做消音处理，作为反射面的，半自由场空间叫做半消音室。它是利用全反射地面作为镜面使有效尺寸加倍的原理而设计的。在半消声室中，只要把声源放在反射地面上，即声源辐射面和地面成一平面时，声传播情况和常规消声室内相同。实际上，因声源有一定尺度，很难做到这点，但只要使声源尽量贴近反射面，当h《r(h为声辐射面离地面的距离，r为接受点和声源间的距离)时，声压随距离的变化规律就与全消声室中情况相同，只是接收到的声压值为自由场中的两倍。与全消声室比较，它造价低，使用方便，适用于对笨重的工业设备和机器结构进行声学测试。

问：对消音室房间的整体选址有什么要求？

通过现场数据采集和实地考察，确定待建消声室位置附近的低频噪声源和环境噪声，根据采集结果分析确定设计方案，为了提高隔声和隔振效果，一般采取与原有建筑完全分离的“房中房”式隔声结构。

根据消声室用途及原有房间条件，声学设计指标如下：

( 1 )设计的消声室为一间全消声室，并要求设置工作地网。

( 2 )隔声设计实现本底噪声指标。

( 3 )吸声设计实现自由声场指标，要求测量误差在±1dB以内，或者有测量声源方向等特殊要求。

( 4 )消声设计实现空气动力学性能。

( 5)隔振设计实现隔离全消声室周围产生的低频振动。

问：测试传声器的消音室有什么声学要求和体验？

消音室的性能是否符合使用要求，一般用检定自由场的方法来检验，即点声源在其中产生的声压应与到声源的距离成反比，实测声场与理想自由场的偏差，是用以衡量消音室性能优劣的主要指标。在一般的声学测试中，要求此偏差不大于±1dB；对于传声器校准,则要求在校准距离附近此偏差不大于±0.1dB。

消音室除了应满足自由场的要求外，还要求有较低的本底噪声。故在消音室与基础之间，还需采取一定的隔振措施。

对于消音室的主观判断，和外界的听觉感触完全不一样，击掌说话没有任何回声，走动时衣裤摩擦的声音却前所未有的清晰，在不说不动的情况下，这里安静的似乎能听到自己血液流淌的声音。在这种极度安静的环境下，第一次接触消音室的人都会马上感觉到孤独和轻微的恐惧。

问：：什么是半消音室？

半消音室除要求地面为硬质刚性反射面外，其余与消音室相同。当声源或接收器置于地面上时，声源和接收器之间只有直达声而没有反射声，故在地面上的半空间中有同消音室中那样的自由场。半消音室的优点是由于地面是硬的，能承受较大的重量，适宜测量如车辆、大型机器、设备等的噪声功率且使用方便，造价比消音室低廉；缺点是当声源的等效声中心或接收器高出地面较多时，声反射的影响使声场严重偏离自由场，这种现象在频率高时更为显著，因此消音声室存在有高频限。

问：：设计制作一个传声器测试的消音室的要素有哪些？

1. 一般要求界面吸声系数大于0.99，才能在足够大的测试距离上满足声场偏差小于±10%的要求。若要求△Ln<1dB，则即使r=L/2，即测点接近界面，也只要a=0.88就够了。

2、对于要求吸声系数≥0.99的吸声结构，一般采用尖劈形状。因为多孔性材料的吸声机理，是材料内部有大量气流连通的空气隙，形成细管甚至毛细管，当声波传人时，声波在细管中的振动因内摩擦而转化为热能被吸收。吸声能力与材料的空隙率(如玻璃棉的空隙率达96%左右)、流阻及材料的纤维结构有关。同时．吸声的频率特性与材料厚度有关，即吸声最大值的下限频率大约是其厚度相对应的1.4波长的频率。要使低频吸声好，就得增加多孔性吸声材料的厚度。但由于材料的流阻，不能任意增大厚度来延伸低频吸收，各种多孔性材料都有其有效厚度。

问：：如何确定消音室大小和形状？

一般消音室的建筑造型几乎不用球状、柱状或圆弧面的形状。如果吸声结构的吸声系数完全大于0．99，则壳体形状的影响不大；但在吸声系数甚低于0．99的情况，至少在吸声结构的截止频率以下，吸声系数急遽下降，则大的凹面会产生聚焦的声缺陷，完全不可能获得近似的自由声场。

对于电声器件的参数测量，则如果声源(传声器)放在消音室中心．传声器沿轴向或平面对角线方向放置(一般测试距离1m，对于大尺寸的音箱及线阵列等扬声器系统，需要较大的测试距离)，则消音室尺寸就较大。一般考虑是将声源与传声器测试线的中心设在消音室的中心，并且测试线沿平面对角线方向，消音室的形状是长方形．这样安排使消音室空间最为节省。建成后进行自由声场鉴定时，除声源放在消音室中心进行测量，得到这种情况下一定偏差(为±ldB，±2dB等)内自由声场的范围，另外将测试声源放在将来安放被测扬声器的位置．检测在(平面对角线方向)多远测试距离上，与理想自由声场的偏差为多大。

问：：消音室所需的吸音材料是怎样的？

回答，消音室所用的吸声材料，要求吸声系数大于0.99。一般使用渐变吸收层，常用尖劈或圆锥结构，以玻璃棉作吸声材料，也有用软泡沫塑料的。例如一个10×10×10m的实验室，每面敷设1m长的吸声尖劈，其低频截止频率可达50Hz。

问：：消音室对隔声墙有什么要求？

在浮筑地面上砌一层厚24cm的砖墙作为内墙，与外墙之间留有20cm的间隙，砌墙砖缝要求砂浆饱满，以防缝隙漏声。

问：：消音室隔声门有什么要求？

消声室门具有隔声和吸声功能，它由隔声门和吸声尖劈门组成，设在与仪器室之间的分隔墙上，安装有两道单开钢质复合结构隔声门以及内壁的吸声扯门。其特点是大大缩小一般推拉式吸声尖劈门所占的空问：位置，而且开关也很方便。由于消声室设计采用了短吸声尖劈，为此将靠壁面的一组吸声尖劈朝内安装，留空档解决扯门位置。

问：：对消声室吸声尖劈有什么要求？

吸声尖劈的设计是保证消声室声场特性和测试下限频率的决定因素。为了尽可能增大有效空间，尖劈的长度由截止频率暨1/4波长理论决定，具体的计算方法为L=1/4*（340/Fc）。其中Fc为截止频率；340为声波在空气中的传播速度，单位为m/s；L则为要达到截止频率的吸音消声尖劈理论上的长度。用4mm的冷拔钢丝做骨架，内填充环保型无甲醛吸音消声材料，采用定制模具切割，切割后整体填充，确保每一个尖劈的外型一致而美观，无碎棉和棉渣，确保玻璃棉不外漏、内层面采用新型高织数白色玻璃布整体套裁，接缝处用魔术贴粘接；外层面采用防火的灰白阻燃洞布，整体套裁确保规格统一，最后接缝处都处于尖劈底部，手工封口。

问：：对消声室隔声吊顶有什么要求？

考虑到施工和减轻隔声平顶的重量，采用双层钢丝网水泥抹灰，中间留有10cm空气层的隔声平顶，其特点是隔声量高、重量轻。为了使消声室能获得尽量大的有效高度，支承楼板的大梁让其部分向下凸出。

问：对消声室地网有什么要求？

为了测试方便，消声室设有一工作地网。根据消声室的高度，地网设在离地面64cm处。工作地网一方面应有足够的强度和刚度，以保安全；另一方面不允许地网声反射影响声场特性。为此，选用4mm高强度钢丝，两端分别连在固定于墙圈梁上的花篮螺丝和拉钩上，利用花篮螺丝把钢丝收紧，使地网保持平直，钢丝间距为10cm。

地网在靠墙角处设计有一个1m×1m的人孔，以便安装网下地面上的尖劈，必要时可进入地网以下部空间进行维修。

问：制作一个标准的传声器测试消音室费用大概是多少？，

这个费用，要看基础设施的条件，如果原来有接近要求的房子，那费用就不会很高；但是如果从土木建筑开始建设，一包在内建设一个复合标准的消音室大概需要30万元。

问：有没有成本比较低的传声器消音室组建方案？

有的，笔者曾经帮助数家中小企业组建过廉价实用的，传声器消音室。事实上，传声器测试，因为没有大功率的声波，所以在资金条件不允许的情况下，可以不用造价昂贵的吸音材料，改用波浪泡棉或者是泡绵尖劈、更便宜的采用双层幕布等，成本只有标准消音室价格1/5，测试的结果，完全可以和在标准消音试下测得的结果比对。

   对于要求不太高的产品测试，在线测试，也可以用消音箱，消音箱的体积，最好不小于2立方米这样一个内部的容积。制作的方法也比较简单，就是用高密度板，内部贴附吸音材料即可。

   对于做高精尖产品，做出口产品的传声器生产厂家来说，必须要有一个标准的消音室，否则，在跟高端客户打交道的时候，是通不过的。

问：消音室的测试系统是怎样连接的？

问：世界上最高消声系数的消声室在哪里？

美国明尼阿波利斯南部奥菲尔德实验室（Orfield）的“消音室”可以吸收99.99%的声音，被吉尼斯世界纪录列为世界上最安静的地方。但是待在这里时间过长会令人产生幻觉。这间“消音室”的建造者史蒂文·奥菲尔德（Steven Orfield）说：“我们挑战黑暗中坐在静室中的时间，只有一名记者在那里待了45分钟”“在安静的环境下，耳朵会逐渐适应。屋子里越安静，耳朵听到的东西越多。你会听到心脏的跳动，甚至可以听到你的肺和胃发出咕噜声。在消音室，你自己变成了噪音”他说，在这种静室中，很容易令人迷失方向。

这间静室曾被美国许多大公司使用，以测试声音对他们产品的影响，比如阀门、汽车仪表板、手机等。美国宇航局曾利用其测试宇航员是否适合太空工作。奥菲尔德解释称，太空就像一个巨大的静室，宇航员能在其中保持注意力集中非常关键。

​编辑

奥菲尔德实验室的“消音室”（网页截图）

极化仪

问：什么叫极化仪？

所谓极化仪，就是两个电源的组合，一个中压电源，一个高压电源，这两个电源组合起来，按一定的方式连接，极化丝网和极化抬台，就构成一个对驻极体膜片或驻极体极板进行极化的设备。

问：极化仪的中压电源和高压电源分别是多少伏？

极化电源的中压电源一般为，0-1000v直流电压，极化电源的高压电源，一般为0-20000v直流高压，两个电源都是负极性的。

问：极化仪的高压有什么用途？

极化仪的高压是极化的核心，正是由于高压的放电才能使驻极体表面注入电荷，实现计划的过程。

问：极化仪的中压有什么用？

极化仪的中压主要作用，还是把高压放电均匀分布，使膜片或者极板获得均匀的极化电压，使得电荷也均匀，做出来的产品一直性比较好。

问：极化仪的中压丝网，什么要求？

中压丝网一般要求，用不锈钢材料丝网，65-80目的密度，均匀平整的固定于一个金属框上就可以了。

问：极化仪可以不用中压吗？

可以不用中压，但是要提高高压的电压伏数，还要精心调整高压的放电距离，这样成本可能反而更高，所以我们建议极化仪也还是要用中压。

问：极化仪的常见故障有哪些？

计划仪的常见故障主要发生在高压部分，由于高压部分长时间处于高压放电状态，容易发生绝缘件击穿，高压器件击穿短路的故障。

问：极化仪的高压如何测试？

极化仪的高压，通常是用高压测试棒配合万用表进行测试的。这个高压测试棒，实际就是一个阻值很大的降压分压电阻电阻，这个在测试的时候比较安全。

现在市面上还有一种，高压检测棒，他无法判断电压的高低数值，只能判断高压的有无和强弱，当有高压的时候，指示灯和讯响器，都分别声光报警这，这种只是用于定性测试，而没法做量化测试。

问：没有高压测试仪器如何判断高压工作是否正常？

闻，听，看这个状态可以判断高压的有：

闻味道，高压在放电状态的时候高于5000伏的时候，会发出臭氧的味道，电压越高，这个味道越重，如果味道很轻，或者没有臭氧的味道，说明高压没有工作。

听声音，高压在放电的时候，处于安静的环境当中，会听到高压放电的嘶嘶的声音如果高压放电是用钼丝放电，还会产生钼丝振动，发出来的声音如果听不到声音说明高压没有工作。

看放电，在黑暗的，环境条件下不要放电的时候产生，电云，电压越高，电源明显，如果看不到电影，说明高压没有启动。

问：极化仪的中压可以用万用表测试吗？

极化仪的中压通常低于1000伏，在万用表量程允许的范围内是可以用万用表测试的；但是要注意有的万用表，测试量程上限值只有600伏，这种万用表就不可以用来测试中压。

问：极化仪高压打火如何处理？

极化仪，发生高压打火，通常是由于，绝缘件性能变差，元件性能变差，通常是由于，积灰尘太多引起的。如果计划已发生，高压打火，首先要找到打火的点清理，打火，所导致的非烧焦钙化的点用酒精洗干净烘干一般就可以解决。如果是由于，绝缘件，或者导线老化引起的，这种清洗是不起作用的，要更换，绝缘件或绝缘线。

另外，高压部分的电线接头，接触不良，焊点有毛刺，也会导致打火这样的故障，就要重新焊接高压部分的电线接头要尽可能圆润，不要有毛刺，通常也可以排除掉。

在进行上述的清理时一定要完全断电，把高压部分完全放电之后再进行操作，以免被高压滤波电容的储存的高压电荷击伤。

驻极体传声器测试仪

问：驻极体传声器测试仪的基本原理是什么？

驻极体空气测试仪的基本原理是有声腔发出一千赫兹和70赫兹，两个频率的声音这两个合成频率的声音有声腔传给被测试的传声器传声器，将声音信号转换为电信号圣如测试仪器，漳州将这个信号亿dB的单位显示出来，这样就完成了对传声器灵敏度的检测。

电流的检测，则更为简单，被测试的传声器串联于测试供电回路当中，测试时自然就显示出背侧传声器的电流数值来，单位是微安。

问：驻极体传声器测试仪的常见故障，有哪些？

驻极体传声器测试仪的常见故障有以下几点：

1. 测试仪的灵敏度调不到最高。这是因为声腔喇叭损坏、或者性能变差，具体的表现是：不能发出足够有效的70和1000赫兹声音，灵敏度的调整旋钮，不能调到最大值，这种情况下，通常是喇叭坏了建议更换同规格性能更好的全频动圈喇叭。
2. 测试仪调整的时候不稳定。这种现象通常是调整电位器损坏。故障表现是在调整这些电位器旋钮的时候，指针会出现较大的左右晃动而难以稳定，这种情况下，建议直接更换对应的电位器，这种电位器的价格很便宜，三元左右。如果有动手能力，可以把有故障的电位器拆下来，拆解开，用酒精擦洗，在碳片上喂涂抹极少量的润滑油重新装配起来也可以修复。
3. 灵敏度指针漂移。在排除被测试传声器本身漂移的问题之后。测试仪器本身的漂移多是由于放大器主板电容漏电引起的，另外如果在，很脏很潮湿的环境下使用容易发生此类故障在这种情况下，建议，拆开对主板进行烘干，再重新装配起来注意在这个过程当中，不要，拉断引线，不要调整主板上的，内部设置，可调电阻，避免引起其他的故障。
4. 测试仪器开机后没有任何反应。这种故障通常是电源线接触不良所致，重新插牢固一下电源线。还有一种可能是，机内的电源保险丝接触不良，或者是已经熔断在这种情况下，不要盲目的，更换保险丝，以免引起更大的故障要查找，保险丝烧掉的短路原因，排除故障以后更换新的保险丝。

问：北京、上海产的驻极体传声器测试仪有何不同？

北京、上海产的驻极体，传声器测试仪，本质上没有什么不同，只是在电路结构上，有所不同而已，另外，在db显示上，北京测试仪是用两个表头分别显示70，和1000赫兹的，灵敏度，而上海产的则是在一个表头上，用红黑两个指针同时显示，两个频点的灵敏度，这个在量产测试当中比较方便。

电声测试系统

问：电声测试系统对传声器测试有什么作用？

电声测试系统，国内外好多型号，但是他们的测试原理测试方法，大致相同测试系统，可以完成对传声器指标的综合测试直观显示，传声器的频响曲线是真曲线灵敏度等指标对于传声器的设计开发生产都有非常重要的作用。

问：AP和B&K测试系统哪个比较好？

AP适合电声测试和B&K适合声学测试，各有千秋。如果是测试电声类产品和指标，建议用AP。这两款仪器，夜视，国际大客户公认的，测试系统，跟国外客户做订单的时候，提供测试数据这两款测试仪器应该是优先选择。

问：浙江系列的电声测试系统性能如何？

浙江6***系列的电声测试系统，价格低，测试精度一般，适宜于要求不高一般的设计开发和在线生产，但是对于要求较高的大客户的测试标准要求而言，还是有可提升空间。

问：电声测试系统的常见故障有哪些？

1. 电脑工作异常。

早期的电声测试系统是基于DOS操作系统下开发的;后来的电声测试系统都是基于windows操作系统下开发的; 这两种系统需要电脑工作正常仪器才能正常工作。 电脑工作不正常，常见的故障是内存条接触不良，导致开机不能进入系统这是最常见的故障, 只要把内存条拆下来用橡皮把内存条的金手指清理干净再重新插牢,即可解决。

1. 功能板接触不良。

测试系统，用电脑主机作为平台，内置各种不同的功能板卡，这些功能板卡随着时间的延续，会产生触点氧化以及灰尘导致的功能板卡与电脑操作接触不良的问题，进而导致整个系统工作不正常。解决的办法是将原来的板卡拔出来，用橡皮清理擦拭金手指，清理电脑插座上的灰尘后将清理后的板卡重新插回插牢，即可解决。

1. 声腔喇叭性能下降

声腔喇叭性能下降导致，系统校准的时候，一直达不到标准值，这个通常是声腔的喇叭性能，不达标了, 可以更换同规格的全频喇叭。

1. 标准传声器损坏或性能下降。

这将导致测试出现严重误差，系统调校的时候，也很难调校到传声器标准值，在这种情况下更换同规格标准传声器即可解决，如果一时找不到同规格的，标准传声器，也可以用性能，比较好的驻极体传声器来临时取代重新校准就可以。

问：电声测试系统在使用中要注意些什么？

1. 首先要按照电脑的，一般操作知识操作，不要中间突然关掉总电源，这样会丢失文件，甚至会破坏系统，测试完毕后要保存测试结果，然后逐一退出正在运行的程序后，再关掉电脑电源。
2. 测试的夹具，不要发生短路。
3. 测试前一定要把系统校准、传声器校准无误后再进行测试。
4. 测试仪器应该，放在相对无尘的的环境当中，这样可以大大延长仪器的使用寿命。

问：在消音室怎样测试传声器？

标准测试如图所示：

降灵敏度机

问：什么是降灵机？它的原理是什么？

降低传声器产品灵敏度的机器，业内也叫优化处理机、也有的简称作降灵机，它的原理是利用在x光射线，可以激活驻极体内部储存的电荷使这些电荷脱离驻极体的束缚逃逸这一基本原理，从而降低了驻极体膜片或者背景板上的表面电荷进而降低了传声器产品的灵敏度。

这种仪器属于非标设备，使用中注意射线对人体的危害！

十二、资料篇

提供电容传声器的基础数据资料、国家标准、计算公式等

1、传声器场效应管参数符号表示意义简介

Cds---漏源电容	Cdu---漏-衬底电容	Cgd---栅-漏电容	Cgs---栅-源电容	Ciss栅短路共源输入电容	Coss---栅短路共源输出电容
Crss---栅短路共源反向传输电容	D---占空比（占空系数，外电路参数）	di/dt---电流上升率（外电路参数）	dv/dt---电压上升率（外电路参数）	ID---漏极电流（直流）	IDM---漏极脉冲电流
ID(on)---通态漏极电流	IDQ---静态漏极电流（射频功率管）	IDS---漏源电流	IDSM---最大漏源电流	IDSS---栅-源短路时，漏极电流	IDS(sat)---沟道饱和电流（漏源饱和电流）
IG---栅极电流（直流）	IGF---正向栅电流	IGR---反向栅电流	IGDO---源极开路时，截止栅电流	IGSO---漏极开路时，截止栅电流	IGM---栅极脉冲电流
IGP---栅极峰值电流	IF---二极管正向电流	IGSS---漏极短路时截止栅电流	IDSS1---对管第一管漏源饱和电流	IDSS2---对管第二管漏源饱和电流	Iu---衬底电流
Ipr---电流脉冲峰值（外电路参数）	gfs---正向跨导	Gp---功率增益	Gps---共源极中和高频功率增益	GpG---共栅极中和高频功率增益	GPD---共漏极中和高频功率增益
ggd---栅漏电导	gds---漏源电导	K---失调电压温度系数	Ku---传输系数	L---负载电感（外电路参数）	LD---漏极电感
Ls---源极电感	rDS---漏源电阻	rDS(on)---漏源通态电阻	rDS(of)---漏源断态电阻	rGD---栅漏电阻	rGS---栅源电阻
Rg---栅极外接电阻（外电路参数）	RL---负载电阻（外电路参数）	R(th)jc---结壳热阻	R(th)ja---结环热阻	PD---漏极耗散功率	PDM---漏极最大允许耗散功率
PIN--输入功率	POUT---输出功率	PPK---脉冲功率峰值（外电路参数）	to(on)---开通延迟时间	td(off)---关断延迟时间	ti---上升时间
ton---开通时间	toff---关断时间	tf---下降时间	trr---反向恢复时间	Tj---结温	Tjm---最大允许结温
Ta---环境温度	Tc---管壳温度	Tstg---贮成温度	VDS---漏源电压（直流）	VGS---栅源电压（直流）	VGSF--正向栅源电压（直流）
VGSR---反向栅源电压（直流）	VDD---漏极（直流）电源电压（外电路参数）	VGG---栅极（直流）电源电压（外电路参数）	Vss---源极（直流）电源电压（外电路参数）	VGS(th)---开启电压或阀电压	V（BR）DSS---漏源击穿电压
V（BR）GSS---漏源短路时栅源击穿电压	VDS(on)---漏源通态电压	VDS(sat)---漏源饱和电压	VGD---栅漏电压（直流）	Vsu---源衬底电压（直流）	VDu---漏衬底电压（直流）
VGu---栅衬底电压（直流）	Zo---驱动源内阻	η---漏极效率（射频功率管）	Vn---噪声电压	aID---漏极电流温度系数	ards---漏源电阻温度系数

问：怎样用万用表对场效应管做一个简易检测判断？

测电阻法是用万用表测量场效应管的源极与漏极、栅极与源极、栅极与漏极之间的电阻值，同场效应管手册标明的电阻值是否相符去判别管的好坏。

具体方法：首先将指针式万用表置于R×10或R×100档，测量源极S与漏极D之间的电阻，通常在几十欧到几千欧范围（在手册中可知，各种不同型号的管，其电阻值是各不相同的），如果测得阻值明显大于正常值，可能是由于内部接触不良；如果测得阻值是无穷大，可能是内部断极。然后把万用表置于R×10k档，栅极与源极、栅极与漏极之间的电阻值，当测得其各项电阻值均为无穷大，则说明管是正常的（有的场效应管，在源极和栅极之间加了一个二极管，栅极与源极的电阻值，就是一个二极管的状态也就是，反向，很小电阻，正向很大电阻这一点请注意）。

问：怎样用万用表测试场效应管的放大能力呢？

用感应信号法具体方法：用万用表电阻的R×100档，红表笔接源极S，黑表笔接漏极D，此刻等于给场效应管加上1.5V的电源电压，此时表针指示出的漏源极间的电阻值。然后用手捏住结型场效应管的栅极G，将人体的感应电压信号加到栅极上。这样，由于场效应管的放大作用，漏源电压VDS和漏极电流Ib都要发生变化，也就是漏源极间电阻发生了变化，由此可以观察到表针有较大幅度的摆动。如果手捏栅极表针摆动较小，说明管的放大能力较差；表针摆动较大，表明管的放大能力大；若表针不动，说明管是坏的。

运用这种方法时要说明几点：首先，在测试场效应管用手捏住栅极时，万用表针可能向右摆动（电阻值减小），也可能向左摆动（电阻值增加）。这是由于人体感应的交流电压较高，而不同的场效应管用电阻档测量时的工作点可能不同（或者工作在饱和区或者在不饱和区）所致，试验表明，多数管的RDS增大，即表针向左摆动；少数管的RDS减小，使表针向右摆动。但无论表针摆动方向如何，只要表针摆动幅度较大，就说明场效应管有较大的放大能力。

人声以及乐器频率范围特征

在传声和录音的过程当中，了解我们要录制的，声音的频率特征，是非常有用的这样我们可以选择更有针对性更加匹配的传声器，从而获得更佳的声音传输和录制效果。


1、实际人声频率
男：低音82～392Hz， 男中音123～493Hz，男高音164～698Hz 基准音区64～523Hz
女：低音82～392Hz， 女低音123～493Hz，女高音220～1.1KHz 基准音区160～1200Hz

   2、各种乐器频率特性
贝司：低音吉它：频响在700～1KHz之间，提高拨弦音为60～80Hz
电贝司：低音在80～250Hz，拨弦力度在700～1KHz
吉它：电吉它：65～1.7KHz，响度在2.5KHz，饱满度在240Hz
木吉它：低音弦：80～120Hz，琴箱声：250Hz，清晰度：2.5KHz、3.75KHz、5KHz 鼓：低音鼓：27～146Hz，低音：60～80Hz，敲击声：2.5KHz
小鼓：饱满度：240Hz，响度：2KHz
通通鼓：丰满度：240Hz，硬度：8KHz
地筒鼓：丰满度：80～120Hz
吊钗：130～2.6KHz，金属声：200Hz，尖锐声：7.5～10KHz，镲边声：12KHz
手风琴：饱满度：240Hz
钢琴：低音在80～120Hz，临场感2.5～8KHz，声音随频率的升高而变单薄
 Trumpet（小号）： 146～2.6KHz，丰满度：120～240Hz，临场感：5～7.5KHz
小提琴：174～3.1KHz，丰满度：240～400Hz，拨弦声：1～2KHz，明亮度：7.5～10KHz 大提琴：61～2.6KHz，丰满度：300～500Hz
中提琴：123～2.6KHz
琵琶：110～1.2KHz，丰满度：600～800Hz
二胡：293～1318Hz
Flute（笛子）：220～2.3K
Piccolo（短笛）：494～4.1KHz
Oboe（双簧管）：220～2.6KHz
Clarinet（单簧管）：146～2.6KHz
Bassoon（巴松管、低音管）：55～2.6KHz
French Horn（法国号）：73～2.8KHz
Trombone（长号）：65～2.6KHz
Tuba（低音号）：43～2.6KHz

传声器阵-声望远镜

传声器阵-声望远镜这种声望远镜是由若干个传声器组成的阵列。如这些传声器排列在一条直线上，称为线列阵。线列阵传声器是最基本的传声器阵-声望远镜。设声源分布在直线XY上，则传声器线列阵的位置应和XY直线平行。

控制这些传声器的输出信号，可以使声望远镜聚焦在XY直线上的某一点，这点称为聚焦点。传声器的控制方法是使每个传声器的输出信号发生适当的时延，再将这些时延了的信号相加。传声器输出的延迟时间取决于传声器和聚焦点的距离。传声器的延迟时间和声波由聚焦点传到该传声器的时间有关。这样,对于在聚焦点上的声源来说,所有传声器的输出信号经过时延其相位相同，则相加后的信号最强。对于XY线上其他位置的声源，由于各传声器输出的相位不同，相加后将相互抵消而使信号减弱。如果声源距传声器阵较近时，必须对每个传声器的输出信号幅度按该传声器距聚焦点的距离成正比例地加权。

    传声器阵-声望远镜的工作可以用模拟电路来完成。目前一般采用小型计算机或微处理机控制。先对传声器的输出信号采样，经模拟-数字转换器后送到计算机,通过计算机自动更换聚焦点的位置,在XY 线上扫描，得出在XY线上的声源强度分布。同时还可用快速傅里叶变换的方法计算出各点的声频谱用线列阵传声器的声望远镜，每次只能对分布在一条线上的声源进行分析。如果要同时分析几个方向的声源的分布情况，必须用几个传声器线列阵或其他形式的传声器阵，如立方阵等。

有动圈式、电容式、驻极体和最近新兴的硅微传声器，此外还有液体传声器和激光传声器。

动圈传声器音质较好，但体积庞大。

驻极体传声器体积小巧，成本低廉，在电话、手机等设备中广泛使用。

硅微传声器基于CMOS MEMS技术，体积更小。其一致性将比驻极体电容器传声器的一致性好4倍以上，所以MEMS传声器特别适合高性价比的传声器阵列应用，其中，匹配得更好的传声器将改进声波形成并降低噪声。

激光传声器在窃听中使用。

传声器阵声望远镜的另一种原理是：首先做声望远镜中两个传声器输出信号的互

相关函数。然后，利用时延做傅里叶变换得出频谱。频谱与两个传声器之间的距离有

关。用两传声器的距离做傅里叶变换，就可以得到从不同方向传来的不同频带声波的

强度关系。这些步骤都是通过计算机完成的。

声成像技术介绍

声成像是基于传声器阵列测量技术，其产品又叫声学相机，其原理是：通过测量一定空间内的声波到达各传声器的信号相位差异，依据相控阵原理确定声源的位置，测量声源的幅值，并以图像的方式显示声源在空间的分布，即取得空间声场分布云图－声像图，其中以图像的颜色和亮度代表声音的强弱。

声学照相机，又名声相（像）仪，是利用传声器阵列测量一定范围内的声场分布的专用设备，可用于测量物体发出

 的声音的位置和声音辐射的状态，并用云图方式显示出直观的图像，即声成像测量。

将声像图与阵列上配装的摄像实所拍的视频图像以透明的方式叠合在一起，就形成了可直观分析被测物产生噪声状态。这种利用声学、电子学和信息处理等技术，将声音变换成人眼可见的图像的技术可以帮助人们直观地认识声场、声波、声源，便捷地了解机器设备产生噪声的部位和原因，物体（机器设备）的声像反映了其所处的状态。

声成像的研究开始于20世纪20年代末期。最早使用的方法是液面形变法。随后，很多种声成像方法相继出现，至70年代已形成一些较为成熟的方法，并有了大量的商品化产品。声成像方法可分为主动声成像、扫描声成像和声全息。

目前国内比较先进的声相仪，是由中国科学院声学研究所噪声振动实验室自行研制的声相仪系统，具有世界先进水平。

由于很多声检测器均能记录声波的幅度和相位，并将其转换成相应的电信号，记录换能器阵列各单元接收信号的幅度和相位，即可重现物体声像。

声成像质量的主要指标有图像的分辨率、信噪比、畸变和虚像等。声成像的质量不仅与所用的仪器设备有关，而且在很大程度上还与声波在介质中传播的特性（如反射、折射和波型转换）有关。

原理

用声波获得物体内部结构特点的可见图像的方法。声成像利用声学、电子学和信息处理等技术。声波可以透过很多不透光的物体，利用声波可以获得这些物体内部结构的声学特性的信息；而声成像技术则可将其变换成人眼可见的图像，即可以获得不透光物体内部声学特性分布的图像。物体的声学特性分布可能与光学特性分布不尽相同，因而同一物体的声像可能与其相应的光学像有差别。

声成像的研究开始于20世纪20年代末期。最早使用的方法是液面形变法。随后，很多种声成像方法相继出现，至70年代已形成一些较为成熟的方法，并有了大量的商品化产品。声成像方法可分为常规声成像、扫描声成像和声全息。

常规声成像

从光学透镜成像方法引伸而来。用声源均匀照射物体，物体的散射声信号或透射声信号，经声透镜聚焦在像平面上形成物体的声像，它实质上是与物体声学特性相应的声强分布。用适当的暂时性或永久性记录介质，将此声强分布转换成光学分布，或先转换成电信号分布，再转换为荧光屏上的亮度分布。如此即可获得人眼能观察到的可见图像。

将声强分布变成光学分布的永久性记录介质有多种，如经过特殊处理的照相胶片，以及利用声化学效应、声电化学效应、声致光效应和声致热效应的多种声敏材料。这些材料可对声像“拍照“，使其变成可直接观察的图像。但这种声记录介质的灵敏度较低,其阈值为0.1瓦/厘米2至数瓦/厘米2，信噪比也较低，且使用不便。

声强分布的临时性记录，可用液面或固体表面的形变来实现。其方法是用准直光照射形变表面，或用激光束逐点扫描形变表面，其衍射光经光学系统处理可得到与声强分布相应的光学像。此外，还可用声像管将声像转换为视频信号，并显示在荧光屏上。声像管的结构与电视摄像管类似,只是用压电晶片代替了光敏靶。声像管可用于声像实时显示，其灵敏度阈值约为10-4瓦/厘米2。与扫描成像技术相比，工艺比较复杂、孔径有限而且灵敏度偏低。

扫描声成像

通过扫描，用声波从不同位置照射物体，随后接收含有物体信息的声信号。经过相应的处理，获得物体声像，并在荧光屏上显示成可见图像。

70年代以来，扫描声成像方法发展迅速。声束扫描经历了手动扫描、机械扫描、电子扫描或电子扫描与机械扫描相结合的几个阶段。声束聚焦也由透镜聚焦发展到电子聚焦、计算机合成。获得图像的方式和图像所含的内容也各有不同。

B型声像

平行于声束传播方向的物体断层的声像。广泛采用的有线扫描和扇扫描方式。线扫描采用换能器线阵,通过电子切换方法使聚焦声束沿线阵方向扫描,并逐次照射物体的不同部位，接收聚焦声束所达区域内的物体散射声信号，从而获得扫描断面内物体声散射信号的图像。扇扫描则是用相控扫描方法，旋转聚焦声束得到有一定张角的扇形截面内物体声散射信号的图像。

C型声像

图像为垂直于声束传播方向的物体断层的声像。它采用换能器面阵（或线阵加机械扫描）使聚焦声束在面阵范围内扫描，选取由焦点处散射的信号并加以显示，即可得到焦平面内物体声散射信号的图像。

F型声像

物体内任意断层的声像。与C型的区别在于，扫描聚焦声束的焦点不固定，需根据欲成像的断层位置作相应调整。

多普勒成像

利用运动物体散射声波的多普勒效应，按散射声信号的多普勒频移的幅度来显示图像，图像与散射体的运动速度分布相对应。多普勒成像分为连续波和脉冲两种。前者所用的装置与C型装置类似,后者则与B型装置类似。对接收的散射信号分别与主振参考信号混频，然后解调并进行频谱分析，以便获得相应于各成像点的多普勒频移。

超声断层成像

由计算机 X射线断层成像引伸而来。利用此法可获得声速、声衰减系数和声散射系数等声学参量的定量分布图像。正在研究的计算机超声断层成像法有透射型和反射型两种。根据射线理论或衍射理论，可用计算机实现图像的重现。透射型超声断层成像重现方法是用声源以扇扫描或线扫描的方式照射物体，并接收与记录透射声的幅度分布和相位分布。这两个分布分别与声束的传播路径上各点的声衰减系数和声速有关。从不同方位记录足够的数据，然后，用计算机重现声衰减系数和声速的分布，并转换为可见的定量图像，通常称之为重现像。像重现的方法有三种，即代数重现法、反向投影法和傅里叶变换法。这几种方法在计算误差和计算速度方面各有优缺点。

合成孔径成像

采用换能器阵列，各单元作为点元发射，发射声束照射整个物体，接收来自物体各点的信号并加以存储，然后根据各成像点的空间位置，对各换能器元接收的信号引入适当的时延，以得到被成像物体的逐点聚焦声像。这样，整个图像的分辨率较高。用一维换能器阵列可获得二维断面图像信息，而用二维换能器阵列则可得到三维空间图像信息。此外,根据需要,可显示任意断面的图像或进行三维显示。

三维图像显示

利用三维合成孔径成像法可得到三维信息，或将若干个断面图像综合也可合成三维图像。根据绘透视图的原理进行计算机处理，可在荧光屏上显示三维图像。

声全息

将全息原理引进声学领域后产生的一种新的成像技术和数据处理手段。早期的声全息完全模仿光全息方法，即用一参考声束与频率相同的物体声束相干，在一平面内，叠加波为

式中UO为物体波，Ur为参考波。声强度为

上标*指共轭。记录此强度即得到全息图。用一束激光照射全息图,则可得到分别与UO与U奵相应的两个像，称为孪生像。UO真实地反映了原物体,称为真像；而U奵则为其共轭像。重现时如果用的照明波与形成全息图时所用波束的波长相同，那就如同光全息那样，重现像为与原物完全相同的立体像。但在声全息中，为了获得可见的重现像，必须用可见光来重现。可见光的波长，与用来形成全息图的声波波长相差数百倍，因此重现像有严重的深度畸变，从而失去三维成像的优点。

由于很多声检测器均能记录声波的幅度和相位，并将其转换成相应的电信号，受到人们重视的新的声全息方法与光全息方法不同，只有液面法声全息基本上保留了光全息的做法。而各种扫描声全息不再采用声参考波。扫描声全息大致可分为两类。

①激光重现声全息：用一声源照射物体，物体的散射信号被换能器阵列接收并转换成电信号，再加上模拟从某个方向入射声波的电参考信号，于是在荧光屏上形成全息图并拍照。然后，用激光照射全息图，即可获得重现像。

②计算机重现声全息：用上述方法记录换能器阵列各单元接收信号的幅度和相位，用计算机进行空间傅里叶变换，即可重现物体声像。

声成像质量的主要指标有图像的横向分辨率、纵向分辨率、信噪比、畸变和假象等。声成像的质量不仅与所用的仪器设备有关，而且在很大程度上还与声波在介质中传播的特性（如反射、折射和波型转换）有关。

声成像技术已得到广泛应用，主要用于地质勘探、海洋探测、工业材料非破坏探伤和医学诊断等方面。特别是，B型断层图像诊断仪已成为与X射线断层扫描仪和同位素扫描仪并列的医学三大成像诊断技术之一。

由于声波在水中的传播特性显著优越于电磁波和可见光，受水的浑浊度的影响小，因而水声探测成为水下测量的主要手段。目前的各种声纳系统，仍是执行水下观察与探测任务的主要手段，尤其是在大范围、远距离目标搜索和定位方面有着其它方法无可替代的优势。

​编辑​编辑

           录音传声器

问：什么是录音传声器？

答：录音传声器是一种专业录制音乐和语音等音频的重要电声产品。

问：录音传声器有哪些重要指标、如何选择？

答：

（1）灵敏度选择 　传声器的灵敏度大都用dB来表示，电容式的传声器比动圈式传声器的灵敏度要高，而且动态范围和频率响应都比动圈式要好，不过如果你不能控制好你的环境噪音的话，那么你将会发现用电容式传声器录出来的声音反而不如动圈式的好。 　

（2）动态范围的选择 　近代音乐的动态范围很大，某些演奏片段的最高声级可达130db以上，特别是近距离拾音时一定要选择声压级高的传声器 　

（3）输出阻抗选择 　传声器的最佳负载阻抗，通常选用传声器额定输出阻抗的5倍以上，只有在这种配接状态下，才可以认为传声器工作在接近开路状态下。当传声器在接近开路状态下工作时由于传声器输出电阻极小，因而它的瞬态响应、非线性畸变、频率响应等电声技术指示，都得到很大的改善。高阻抗传声器的输出电压较高，但在传声器的传输电缆较长时，高频损失较多，容易串入交流声等外界干扰信号。

（4）指向性的选择 　传声器的指向性可以理解为传声器收音的范围，使用心型指向的传声器时必须将传声器正对声源，它的优点是有利于避免串音，而且不会拾取到过多的环境噪音。但心型指向的传声器会存在近讲效应。应该注意的是心型指向的传声器对风声及其它气流引起的噪声或演员的齿音较为敏感，这时应在传声器前加上一个防风罩。全指向传声器的优点是无需将传声器对准声源，拾音时不会存在近讲效应。全指向传声器在环境噪音良好时所拾取的音色更加的自然。但全指向传声器在环境噪音较大时会拾取到过多的噪音，且全指向传声器不利于串音的控制。

问：录音传声器的使用要点有哪些？

答：

（1）使用传声器之前，应先了解传声器的类型和特性，往往静态技术指标稍低而瞬态特性好的传声器，要比静态指标较高而瞬态特性较差的传声器更好一些。传统的、非驻极体的电容式传声器需加供电电源，既所谓的48v幻象电源。 　

（2）传声器位置附近不应有大的反射面，如墙壁等，以避免强烈的反射声引起声音相位干涉而破坏声音的自然度。传声器与音箱之间的布位也十分重要，一般要求将传声器安放在音箱的后面，避开音箱辐射方向。 　

（3）传声器的插接件要牢固可靠。作为传声器插接件的卡侬或大二芯插头、插座与传声器线焊接要求很规范。传声器必须使用优质屏蔽电缆传送信号。由于传声器输出信号很微弱，信噪比比较低，所以容易被干扰进而产生杂音，为此必须选用金属屏蔽线传输信号，并应将屏蔽线的一端与传声器的外壳良好连接，另一端接音响设备的外壳。屏蔽线的长度也应尽量短。因为传声器线越长，分布电容越大，这不仅容易引起干扰信号，而且会引起人声信号（特别是高音）的损耗。一般说来，不平衡连接（单芯屏蔽线）时，传声器连线的长度不宜超过10m，若必须加长连接线，则应采用平衡接法（即用双芯屏蔽线），以减少外来干扰。 　

（4）声源与传声器的距离要适当。当演唱抒情歌曲时，演员常常将传声器靠近嘴边，以充分利用近讲效应，提升低音。近讲传声器与嘴部的距离可在1～20cm。作演讲时，为提高语言清晰度，传声器离嘴部宜在20～30cm，甚至还要专门切除些低频效果。 　（5）由于演唱或演讲大多使用单指向性传声器，此时应注意嘴部与传声器中心轴线之间的夹角大小会影响拾取声音信号的频率特性。演唱时，嘴部对准传声器中心轴线夹角为0°，传声器输出的频响特性最佳；嘴部偏离中心轴线越远，频率特性变差，高音损失越严重，且传声器输出电压也会减少。一般心形传声器，嘴部与中心轴线的夹角宜保持在45°范围内，对强指向性传声器则应保持在30°之内。 　

（6）良好的减振装置。拾音单元固定在套架上，高档传声器有减振装置，防止传声器因振动而产生振动噪声或因传声器意外掉在地上或因磕碰产生强大的声冲击，损坏功放或音箱的高音单元。常用的减振装置有橡胶减振支架、橡胶传声器夹子、橡胶传声器夹子垫、弹簧传声器夹子。使用手持传声器时，不要握住传声器网罩，以免堵塞后面进气孔，造成失真，影响效果。使用无线传声器时，其载频应避开当地调频广播或无线电话通信的频率，以免相互串扰。 　

（7）抗干扰性能要好。声场中不可避免地存在着某种磁场和电场，如空调、电源线和人体的静电感应等。作为传声器的拾音单元，很小的杂声干扰经过调音台和功率放大器放大后，送入扬声器就会形成很强的杂音，损害声音的质量，所以要求传声器结构、外壳要有良好的屏蔽作用，要求全金属结构，防磁性良好，要用良好的屏蔽传声器导线。 　

（8）在使用多个传声器进行拾音时，首先应使各传声器的相位一致；对一个声源如需用2支或多个传声器进行单声道拾音（如会议拾音）时就将传声器尽量靠近，或保持每个传声器与声源的距离相等，以免相加时产生相位干涉现象；对2支以上声源如需用2支以上传声器拾音时，应使每个传声器之间的距离大于声源与传声器间距离的3倍（即满足3:1规则），以减小信号相加时产生相位干涉现象。 　

（9）要注意防风、防振、防潮。露天、室外演出要防风，避免风吹金属网产生呼啸声；空气中的灰尘进入传声器，影响磁隙的清洁度，会造成失真；近讲传声器，口形与传声器很近，口中的湿气损害传声器的膜片，要使用防尘防潮罩。 　传声器的结构比较精密，强烈的振动不仅会使传声器的输出太大，使扩声系统严重过载，而且还容易损坏其机械结构，使磁铁退磁、降低灵敏度，使音圈与磁路相碰等，所以要注意防振。尤其是电容传声器，电容传声器应先关闭电源后再移动为好。此外，注意不宜用吹气或用手敲打传声器的方法来试音。在传声器的保管中，应注意防潮，保持清洁卫生。 　

（10）传声器的相位。如果一部调音台同时有多只传声器输入，若有2支传声器相位相反，当2支传声器信号送入调音台混合电路中，则信号会相互抵消，其声音反而会减小，需进行调整。因此，使用多个传声器时，尤其是各种不同型号的传声器同时混合使用时，传声器的相位要一致。相位鉴别可用下述方法进行。先将所用的2支传声器放在一起，同时接收一个声源，送出声响增大，说明2支传声器同相，如果送出声响减小，并出现失真，说明传声器反相。将其中1支传声器接线调整过来，以达到同相声。

三、录音传声器的使用注意事项

（1）如果传声器和声源之间的距离不合适，会产生缺陷。当距离太远时，传声器输出信号电压过低，噪声相对增大，声音轻微，其音色细节难以表现，缺乏亲切感，拾音难度加大。当距离过近时，低音容易失控，产生近讲效应，造成声音模糊不清，在大信号时，容易使传声器过载，而严重失真。 　

（2）电池的使用：在正常使用无线传声器时，因电池功率不足引起音频信号失真或频率干扰时有发生。为此，操作人员可在正常使用无线传声器时，适时地使用调音台预听功能，用耳机监听无线传声器的信号，若发现声音清晰度稍有降低或噪声稍有增大，就应马上更换电池。在演出中更换电池时，最好的办法是打开调音台通道的“哑音”开关，使无线传声器处于哑音状态，如没有此功能的调音台可先将无线传声器接收器的输出音量关死，然后关掉发射机电源，更换电池后打开发射机电源，然后将接收机器输出音量复原到原来的增益，如接收器没有输出开关，可关闭调音台输入增益或使line/mic选择器进行切换，待更换电池后开机再将调音台输入增益或选择器复位。如果利用关闭通道推子的方法更换电池则较为烦琐，在演出中一般传声器都加有效果处理声，如果一个传声器使用时，另一个无线传声器需更换电池，这时如果关闭该通道推子，则同时还应关闭用于混响、延时的辅助通道。 　为保证无线传声器系统正常使用时不至出现信号失真和频率干扰，必须使用能量充足的电池，在选购时有条件的话最好选用可充电的锂电池。

抗噪声传声器

是能降低环境高噪声影响的传声器。由动圈或铝带式心形指向性元件组成，其低频响应衰减较大。抗噪声传声器主要用于普通传声器无法使用或使用效果不好的高噪声环境中，可供环境噪声较大的室外场合适用。

目前一般使用的抗噪声传声器主要有两种，一种是压差式，另一种是接触式，前者使用较广泛，后者只使用在一些特殊场合。

传声器又称话筒，是一种能将声能转变成电信号的器件。常见的传声器有动圈式、晶体式、电容式等。传声器的主要参数有灵敏度、频率特性、输出阻抗、方向性等。

传声器根据不同的分类方法有不同种类。根据用途不同，有测量传声器、录音传声器、佩带式传声器、抗噪声传声器和近讲传声器等等。其中近讲传声器是近年来才开发的新产品，它能有效地消除近讲时所产生的齿音失真和气流声，特别适合于卡拉OK演唱。其中抗噪声传声器根据原理不同可分为压差式抗噪声传声器和接触式抗噪声传声器。

压差式抗噪声传声器

压差传声器中，振膜两面都有进声口，推动振膜振动的力取决于两面声压之差。由于进入各声入口的声波在幅度和相位方面都各不相同，这样，对远处的、四周的噪声和近处嘴边的话音就会产生不同的响应，而获得一定的抗噪声能力。以一阶压差传声器（图4）为例，在一个球面波声场中，距声源r处的某点的声压为：

对远处来的声波（图4a），两声入口处的声压幅度P1和P2大体相等，只是相位不同，产生了很小的压差△P，所以传声器对远处来的噪声不太灵敏；对近处的声波（图4b），P1和P2相差较大，压差也较大，所以，传声器对嘴边的话音较灵敏。这就是压差传声器的所谓近讲效应。当声波垂直入射时（图4c），P1和P2完全相同，压差为零。即传声器对侧面的声波不灵敏，这就是所谓指向性效应。

压差传声器的近讲效应对抗噪声能力贡献较大，而且这种效应在低频较强。图5是一只一阶压差传声器的压差频响图。假定，此传声器的近场频响是平坦的，则远场压差随频率升高以6分贝/倍频程增加，即压差传声器的低频抗噪声能力较强。这一点，对语言信号处理系统是有利的，因为语言谱主要集中在300~1000赫的低频区，而语音信号的低频成分愈充分和干净，系统提取的语音参数(如基频)就愈准确。

除了一阶压差传声器外，还有二阶压差传声器，压差阶次愈高，传声器的抗噪声能力愈强，但对制造工艺和使用位置的要求也更苛刻。所以，二阶压差传声器是不多见的。

接触式抗噪声传声器

抗噪声传声器的另一类——接触式传声器，实际上它并不是一种声电换能器，而是一种拾振器。把它放在讲话人的颈部或头部某部位，拾取讲话时由头骨和肌肉组织传输来的信号。这种机械的信号终究与话音的声信号不同。所以，接触式传声器的失真较大，话音的高频成分损失很大。但是，由于它对空气声相当地不灵敏，具有较强的抗噪声能力，而在高环境噪声下，信噪比对语言可懂度的影响比音色大得多，所以，往往也选用接触式传声器。这种传声器的探头是有压电材料加一级FET放大组成的。

附件：

  幻象供电传声器

 传统电容传声器，其极头上没有电荷，缺少极化电压，所以需要提供一个外部供电，这个电压叫做“幻象电源”，有12、24、48v。这种结构至今还在被采用。

这种传声器一般应用于专业、录音棚、等要求比较高的场合，输出方式是平衡式（差分）。

简单的应用图如下：

上图没有加入放大器、FET（场效应管）。实际应用上要接入放大器。

下图是实际的幻象电源传声器。咪头使用高档的34mm镀金膜电容咪头，音质非常好。

下图是幻象电源的实物图片：

附赠资料：传声器测试国标：一共40页

以上是个人积累的全部资料，仅供参考。

2022年5月25日   第三次编辑
