STM32入门学习之OLED显示屏(原理篇)

STM32入门学习之OLED显示屏(原理篇)

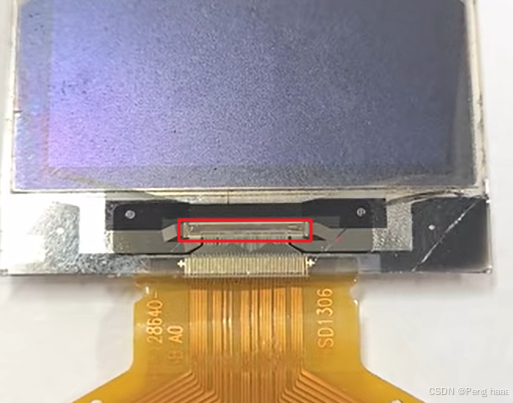

一、驱动芯片SSD1306

在这里插入图片描述

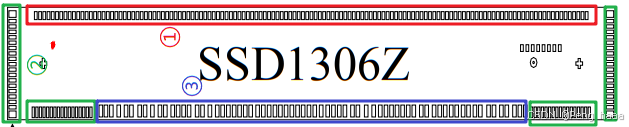

1.1 驱动芯片引脚位置图

在这里插入图片描述

①:128列
②:64行
③:引出的电源、通信、配置等引脚

1.2 SSD1306简介

SSD1306是一款OLED/PLED点阵显示屏的控制器,可以嵌入在屏幕中,用于执行接收数据、显示存储、扫描刷新等任务

  • 驱动接口:128个SEG引脚和64个COM引脚,对应128*64像素点阵显示屏
  • 内置显示存储器(GDDRAM): 12864 bit (1288 Byte)SRAM
  • 供电:VDD=1.65~3.3V(提供给IC 逻辑电路),VCC=7~15V(面板驱动,点亮像素点 ) <屏幕内部集成了升压电路,所以只需要接VDD>
  • 通信接口:8位6800/8080并行接口(一次发送一个字节),3/4线SPI接口,I2C接口(一次发送一个位 )
1.3 显示大概流程

①通过引出来的通信引脚将需要显示的内容发给驱动芯片
②驱动芯片收到数据,RAM显示存储器将其存储
③时钟和扫描电路将RAM的数据对应刷新到OLED屏幕

1.4 SSD1306框图及引脚定义

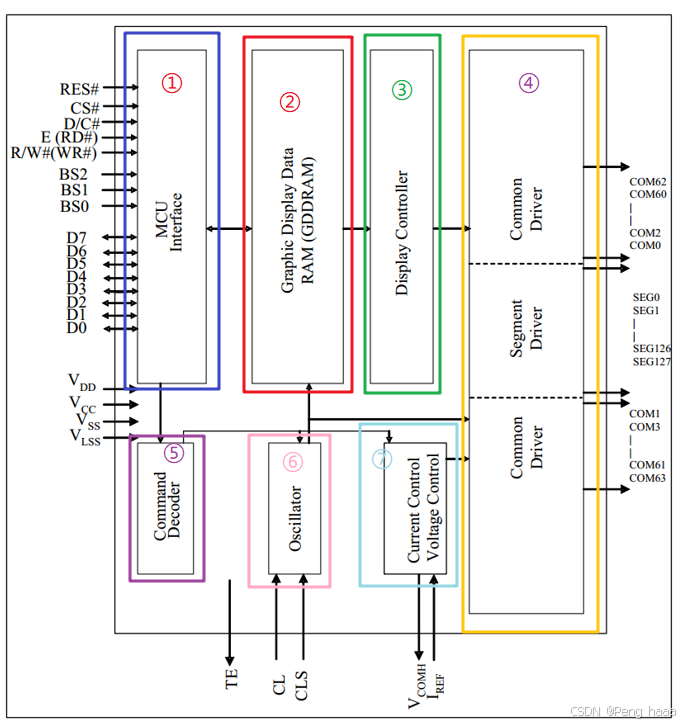

1.4.1 框图

在这里插入图片描述

发送给驱动芯片数据或命令,通信接口(①&#x

针对0.96寸OLED显示电路设计,以下是一些基本的步骤: 1. 确定电路板尺寸和显示屏连接方式 首先,需要确定OLED显示屏的尺寸和连接方式。通常情况下,0.96寸OLED显示屏的尺寸为128*64像素,其连接方式可以是SPI、I2C或并口等。确定连接方式后,需要在电路板上布置相应的引脚和信号线。 2. 选择合适的控制芯片 根据显示屏的连接方式,选择合适的控制芯片。例如,如果使用SPI接口,可以选择常用的ST7735S控制芯片;如果使用I2C接口,可以选择SSD1306控制芯片。控制芯片的选择需要考虑到其驱动能力、功耗、价格等因素。 3. 设计电源模块 OLED显示屏需要提供3.3V或5V的电源供给。因此,需要设计一个电源模块,将输入的直流电压转换为稳定的输出电压。可以选择使用线性稳压器或开关稳压器等电源芯片。 4. 布局电路板 布局电路板时需要考虑到信号线的长度、走向和阻抗匹配等因素。同时,还需要合理布置各个元件,使得电路板的面积尽量小,同时保证各个元件之间不会产生电磁干扰。 5. 绘制PCB电路图和焊接元件 在完成电路板布局之后,需要绘制PCB电路图,并将各个元件焊接到电路板上。在焊接过程中需要注意焊接温度、时间和焊接质量,以保证电路板的可靠性和稳定性。 综上所述,0.96寸OLED显示电路设计需要考虑到多个因素,包括电路板尺寸、显示屏连接方式、控制芯片选择、电源模块设计、电路板布局和元件焊接等。在设计过程中需要仔细考虑每个环节,并进行充分的测试和验证,以保证电路板的性能和可靠性。
