UML

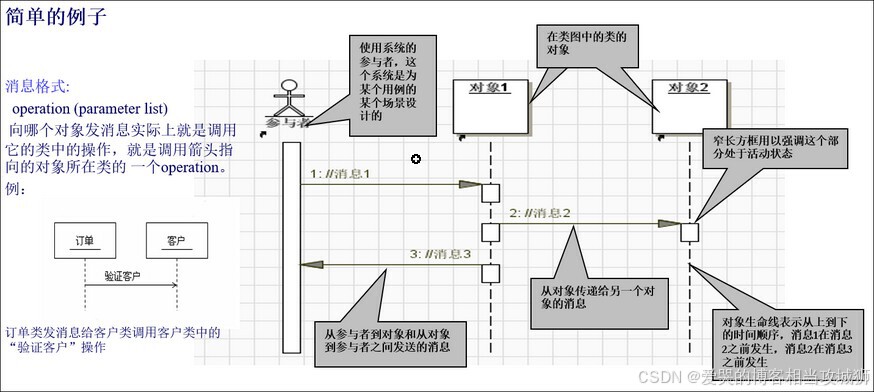

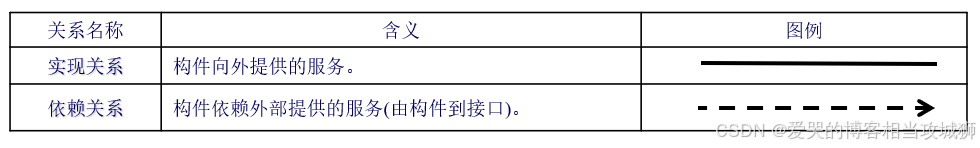

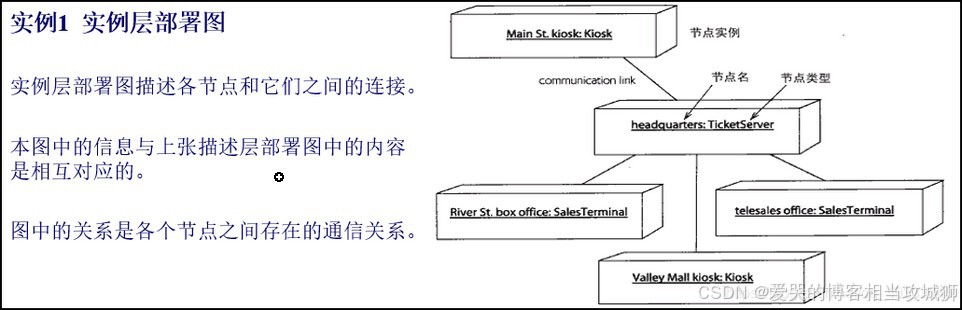

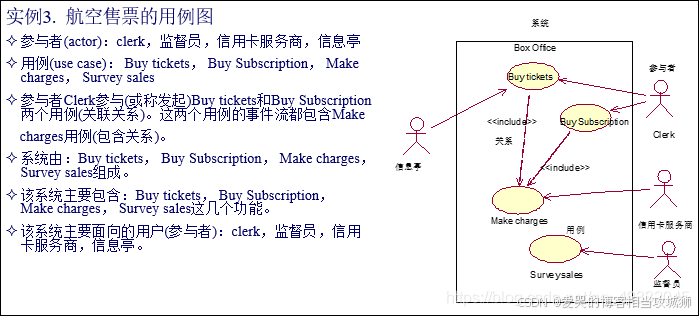

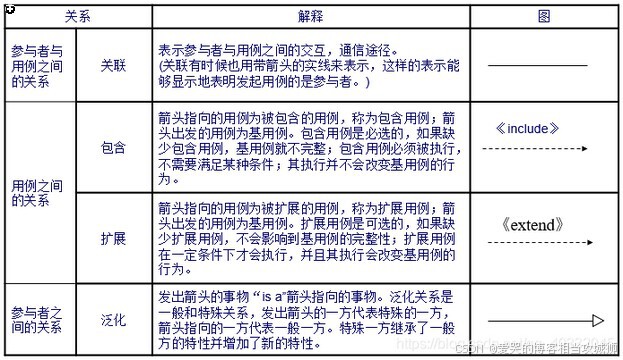

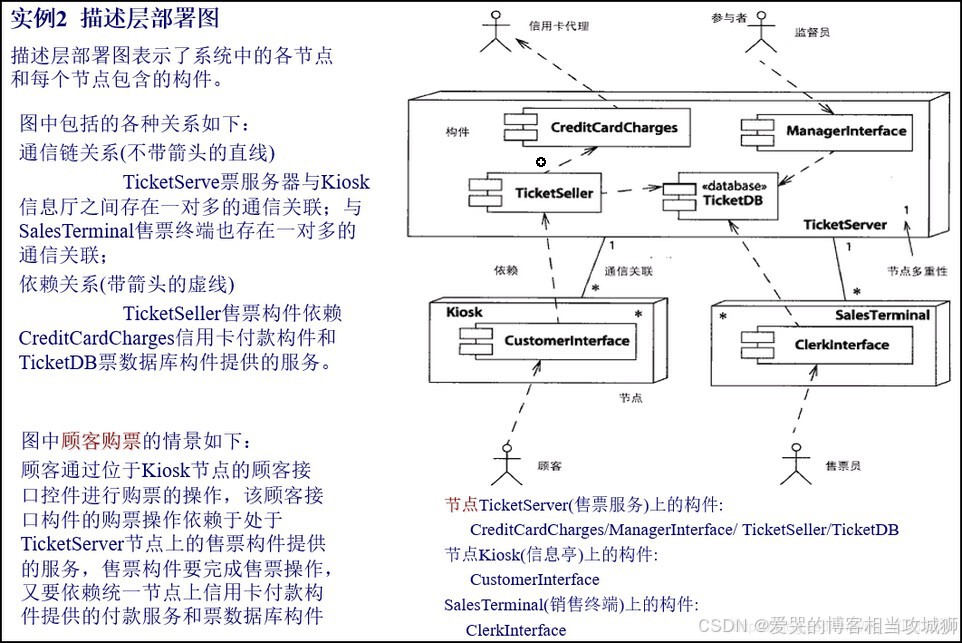

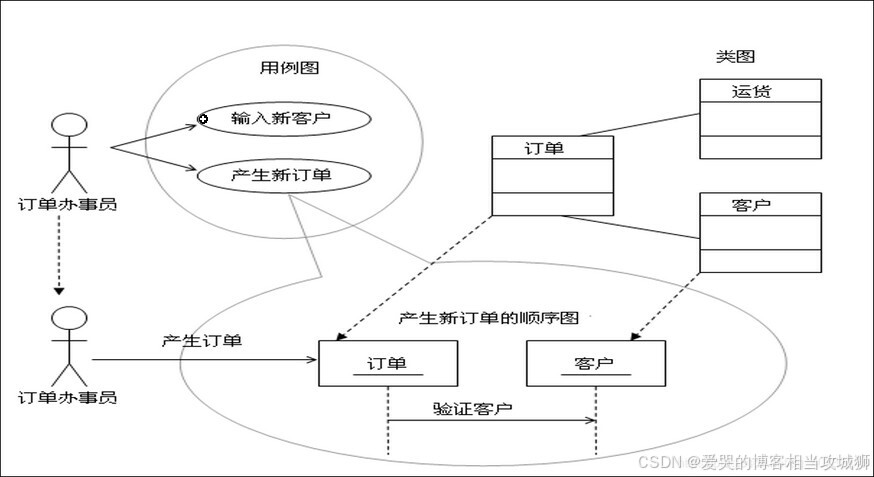

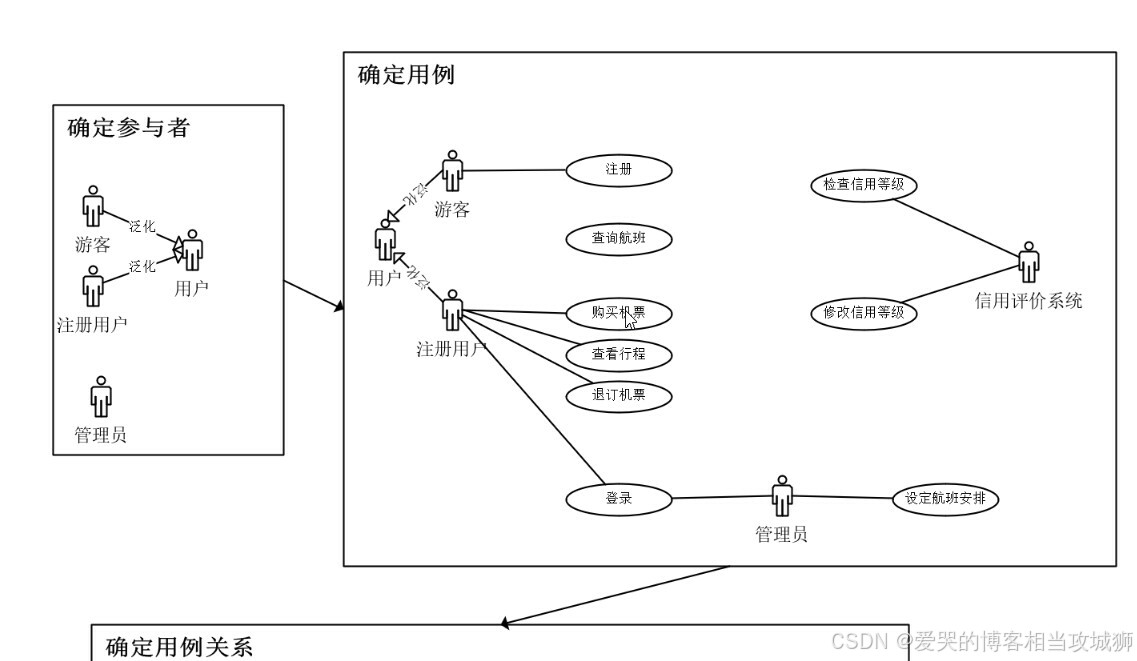

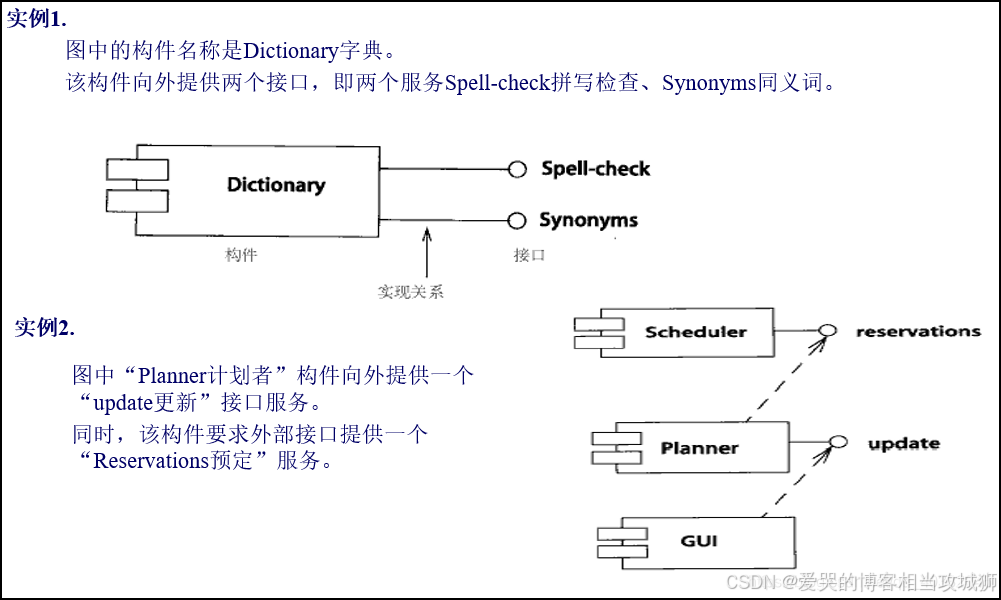

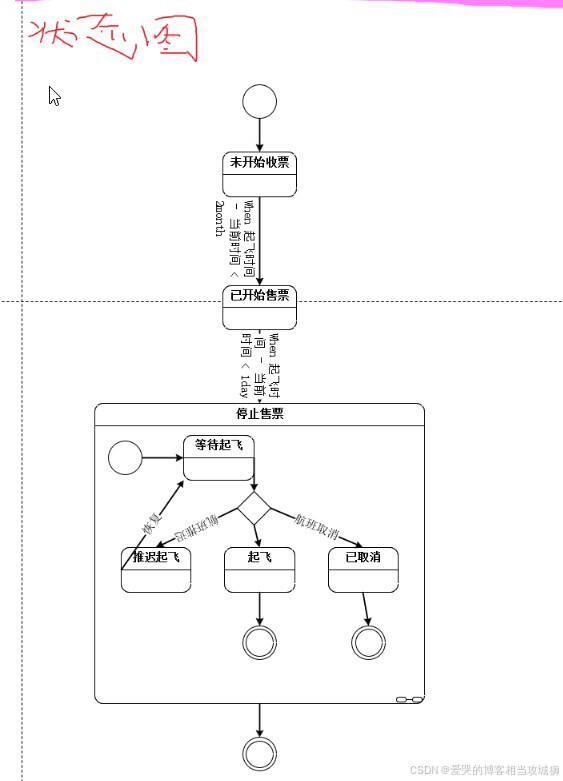

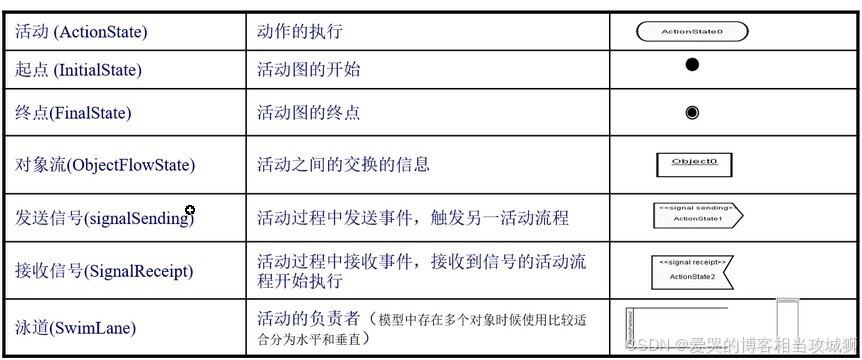

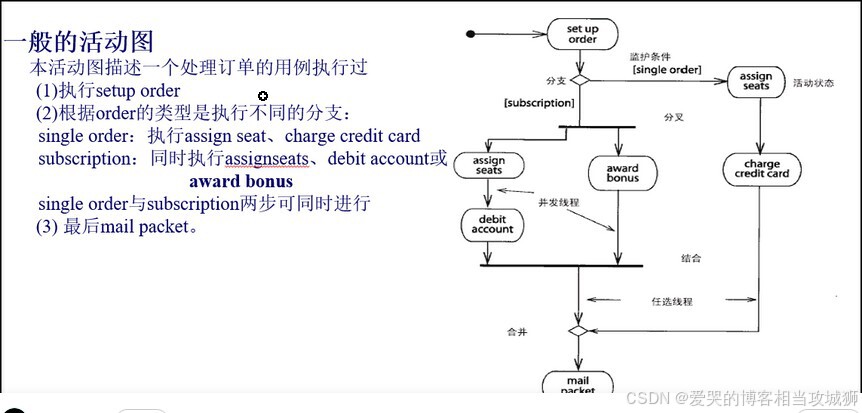

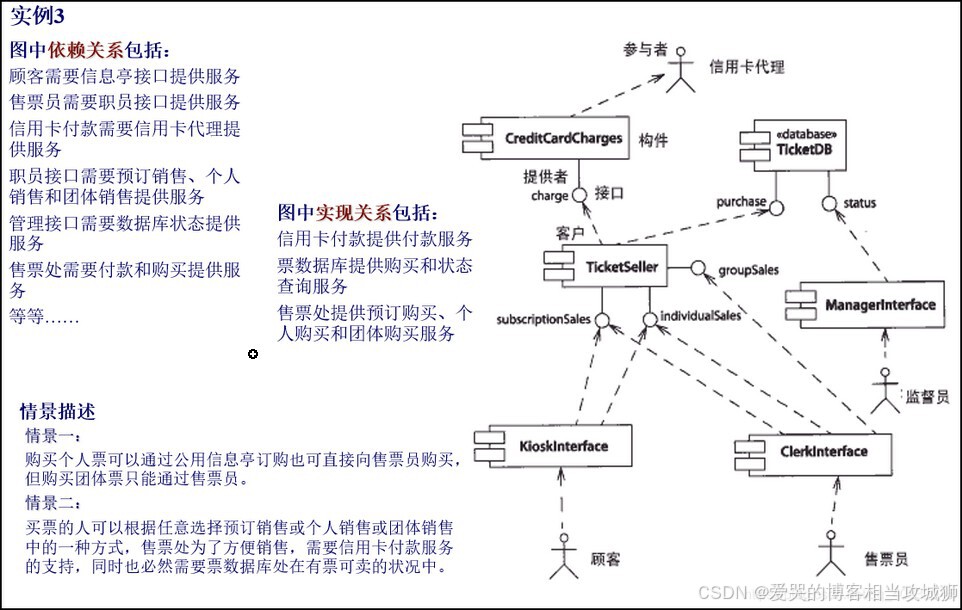

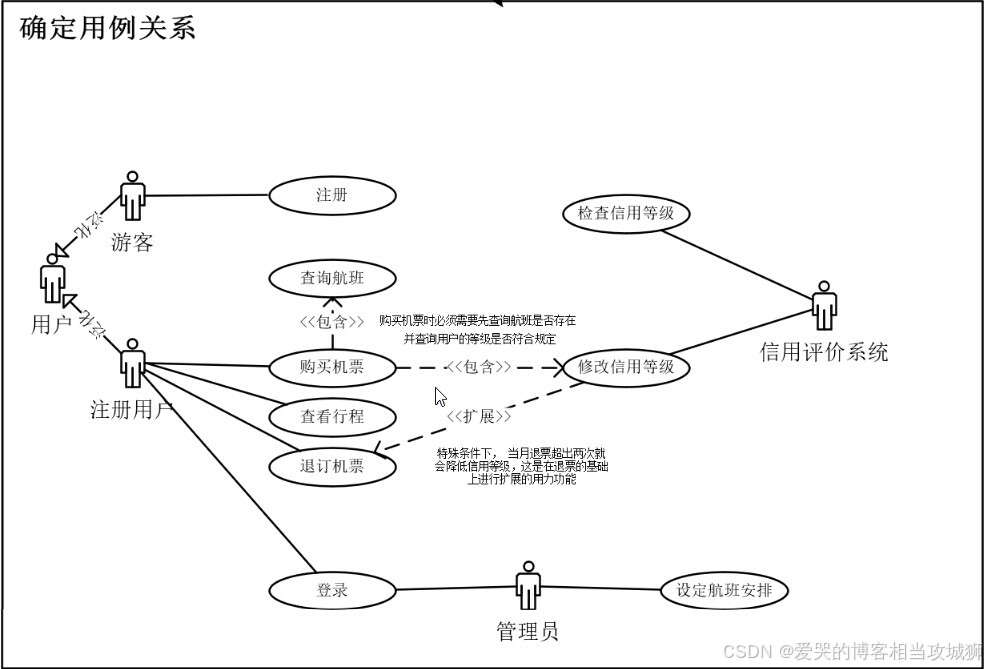

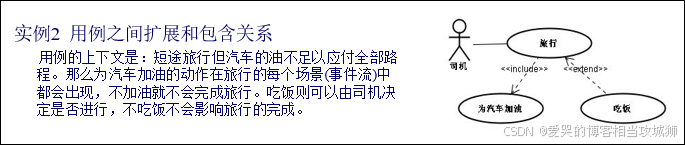

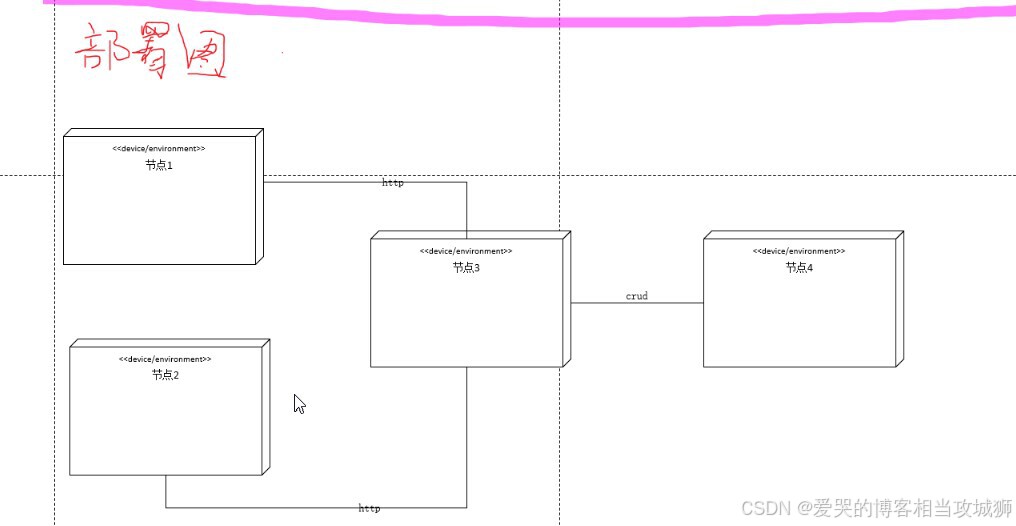

1.UML概述

2.画图工具

IBM - Rational Rose. Sybase - Power Designer. 韩国 - StarUML (SU). MS - Visio. 枫叶云（www.fynote.com）. draw.io
```
*这里我是用的是 draw.io*

**详情可看https://blog.csdn.net/sunyctf/article/details/131432972**
```

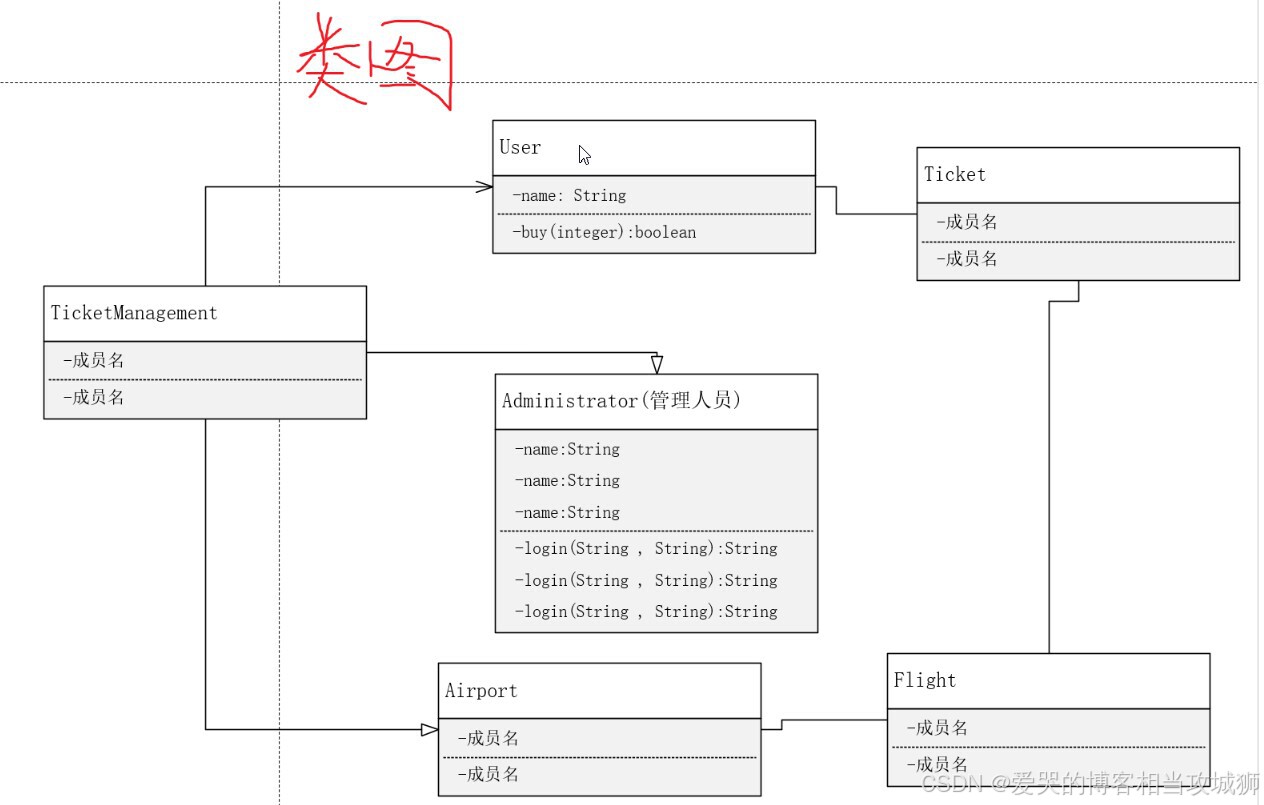

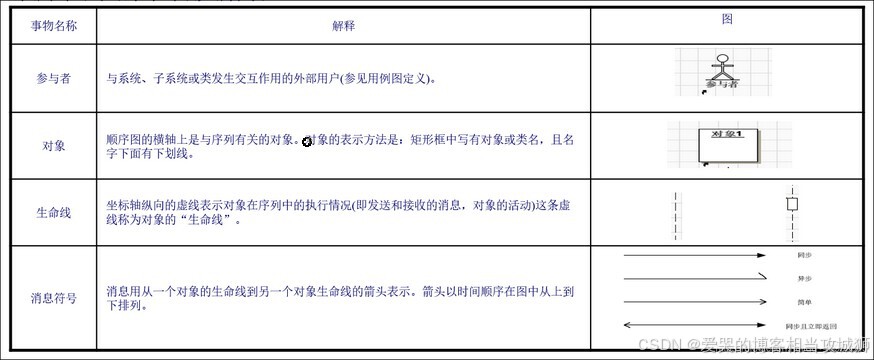

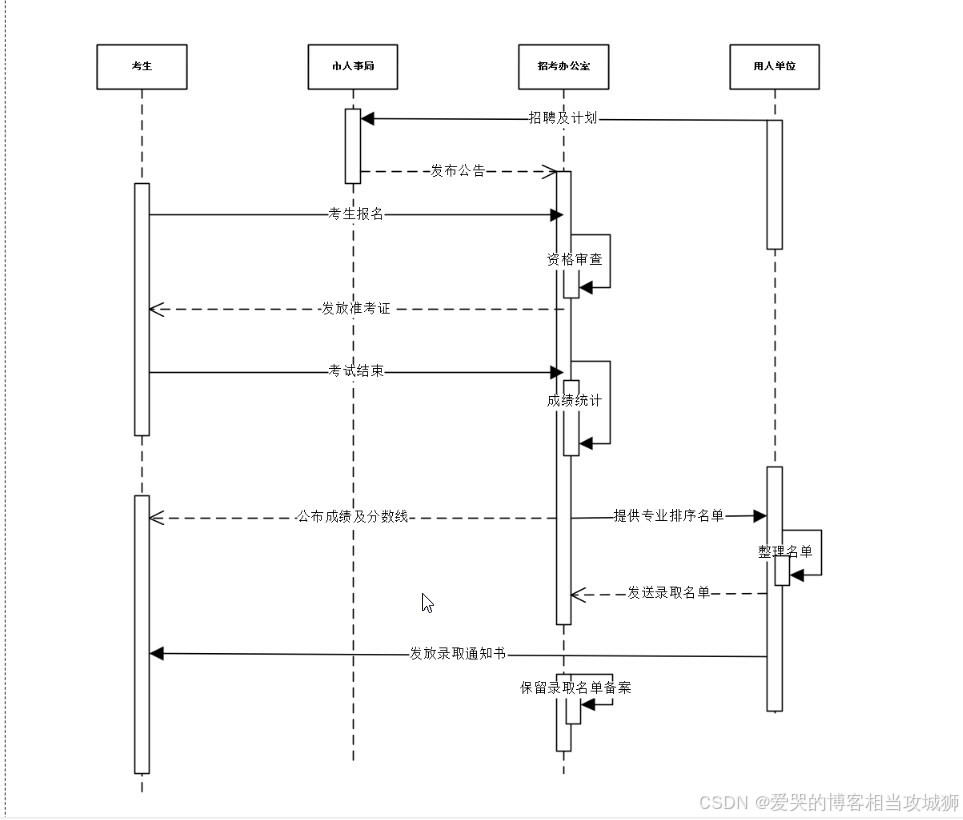

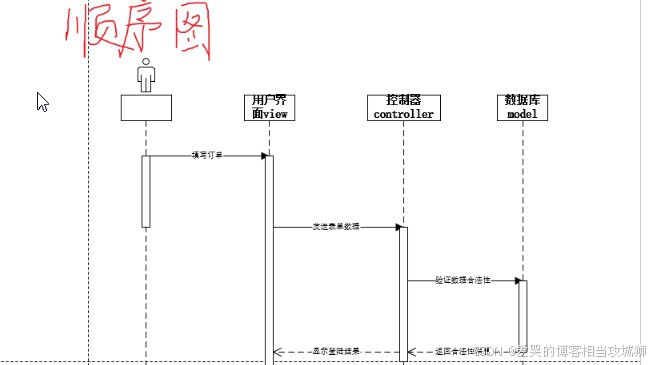

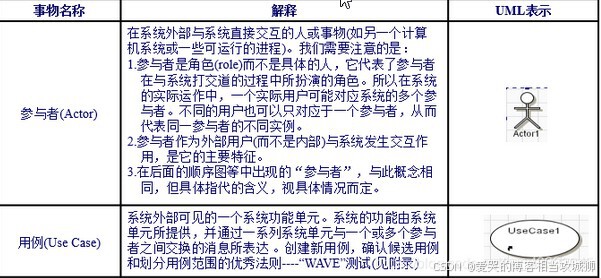

3.常见的UML图___类图

（1）什么是类图？

用于描述系统中的类(对象)本身的组成和类(对象)之间的各种静态关系。

类之间的关系： 依赖、泛化（继承）、实现、关联、聚合与组合

(2)类在UML中的表示

-- 名称部分（Name）在顶端存放
-- 属性部分（Attribute）在中间存放属性，属性类型（AttributeType），初始值（initialValue）;
-- 方法部分（Operation）底部存放操作，参数表（arg:ArgumentType）, 返回值（ReturnType）;

(3)实例图说明

(4)属性部分****

（4-1）属性语法

【可见性】属性名【：类型】【=初始值】【{属性字符串}】；

----- 注意：【】中的内容可有可无； ----- 属性字符串用来指定关于属性的其他信息，不一定是属性值，如果希望添加一个属性定义规则，但是没有地方添加，可以写在属性字符串中；

（4-2）可见性

属性的可见性只有公有（public +） , 私有 (private - ) ，受保护（protected # ）， UML中不存在默认，如果没有显示任何符号，就是表示没有定义该属性；

----- 共有：用 ‘ + ’ 表示，可以在该类的外部使用查看该属性 ----- 私有：用 ‘ - ’ 表示，不可以从外部访问该类属性及方法 ----- 保护：用 ‘ # ’ 表示，常与泛化一起使用；

（5）方法部分

（5-1）方法语法

【可见性】方法名【（参数表）】【：返回类型】【{属性字符串}】

----- 注意：【】中的内容可有可无； ----- ：如果有多个参数列表的话用 ‘ ， ’ （逗号）分割

（5-2）可见性

方法的可见性只有公有（public +） , 私有 (private - ) ，受保护（protected # ），包内公有（package ~ ）；如果没有显示任何符号，就是表示没有定义该属性；

----- 共有：用 ‘ + ’ 表示，可以在该类的外部使用查看该属性 ----- 私有：用 ‘ - ’ 表示，不可以从外部访问该类属性及方法 ----- 保护：用 ‘ # ’ 表示，常与泛化一起使用； ----- 包内：用 ‘ ~ ’ 表示，同一个包内的对象才可以调用包内共有操作

4.类图__类与类之间的关系

（1）继承关系（泛化关系 Generalization）

a) 语义：

类和子类的关系，接口与子接口的关系一个类（称为子类，子接口）继承另一个类（称为父类，父接口）的功能并可以增加自己的新功能
```

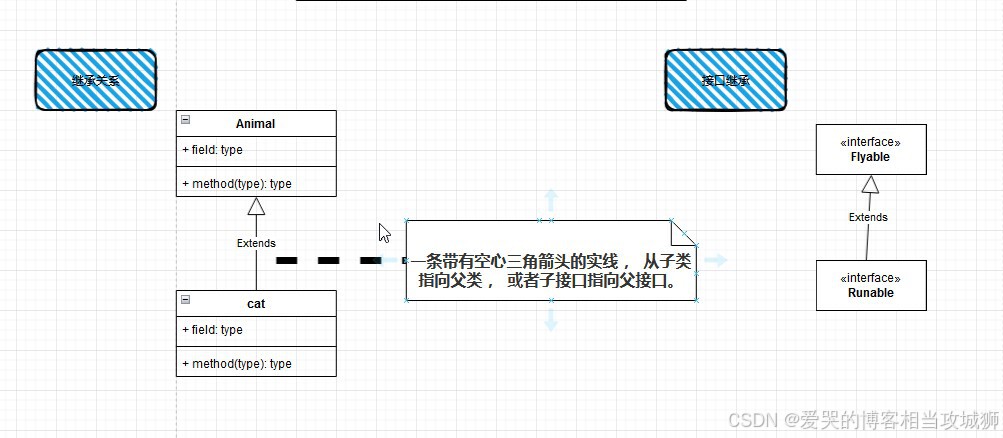

    b) 语法： extends

    c) 符号：

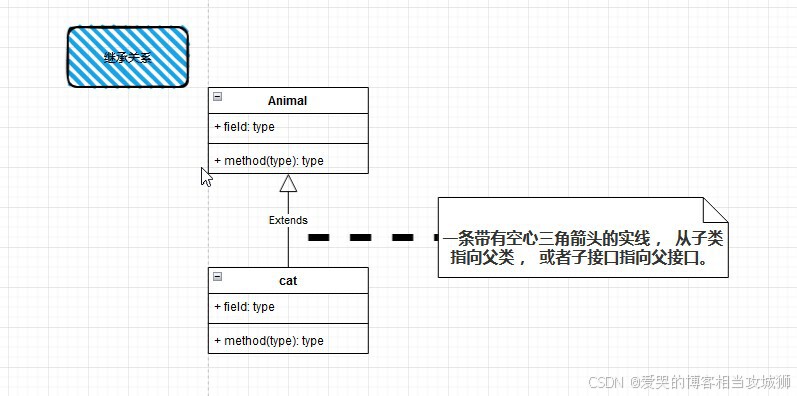

        一条带有空心三角箭头的实线 ， 从子类指向父类 ， 或者子接口指向父接口。
```

（2）实现关系

a) 语义：

类和接口之间的关系；一个类可以实现多个接口，实现所有接口的功能；体现了规范和分离的原则

    b) 语法：implement

    c) 符号：

        实现使用的是一条带空心箭头的虚线表示， 从类指向实现接口。

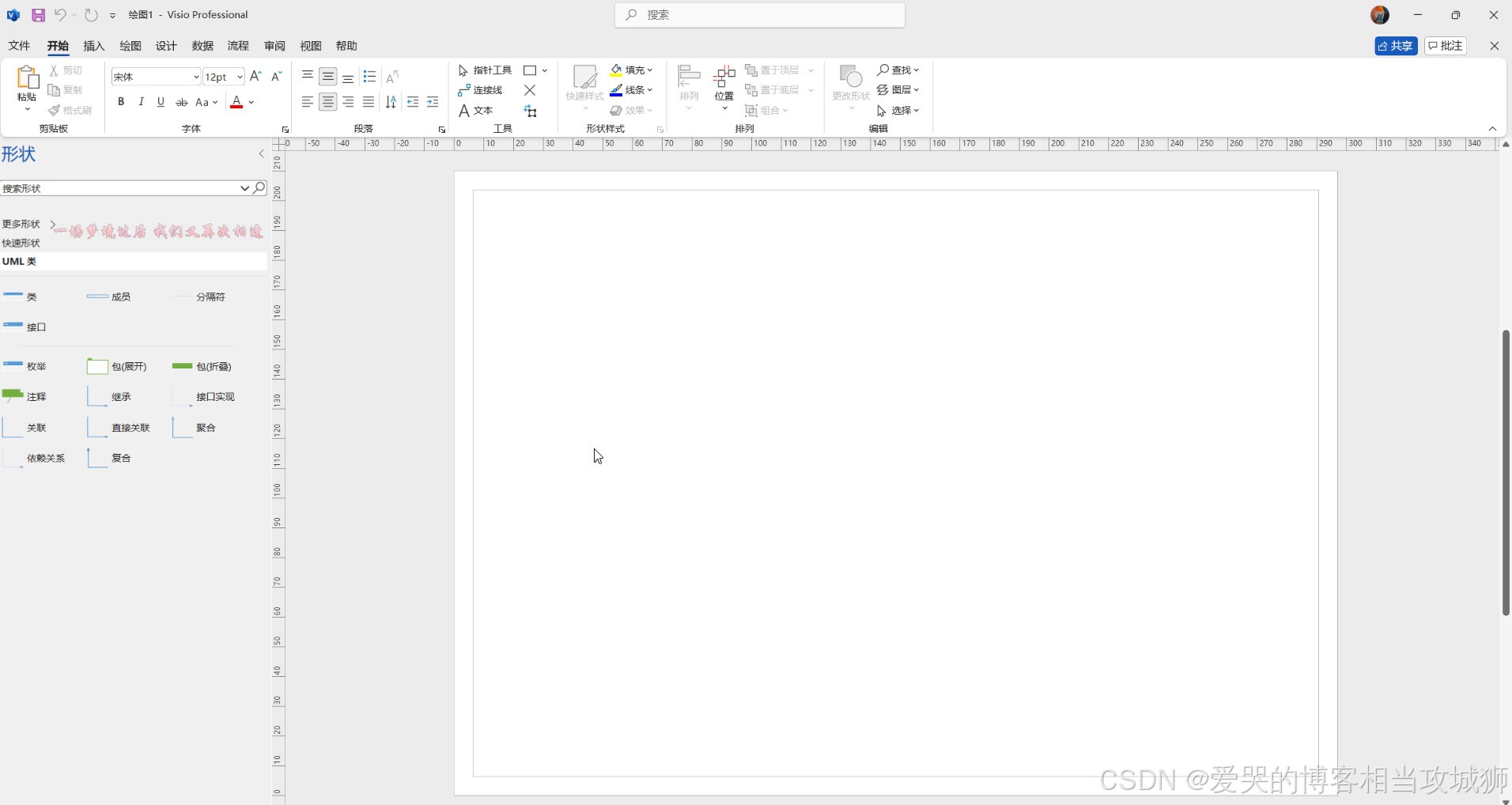

（这里临时改变一下使用的工具软件改为Microsoft visio）

（3）依赖关系

a) 语义：一个A类使用到了B类，但是这种使用关系是具有偶然性的，临时性的，非常弱，但是B类的变化会影响到A类

b) 语法： B类为A类方法的参数（或者局部变量）存在

c) 符号：

i. 由类A指向B的带箭头虚线表示

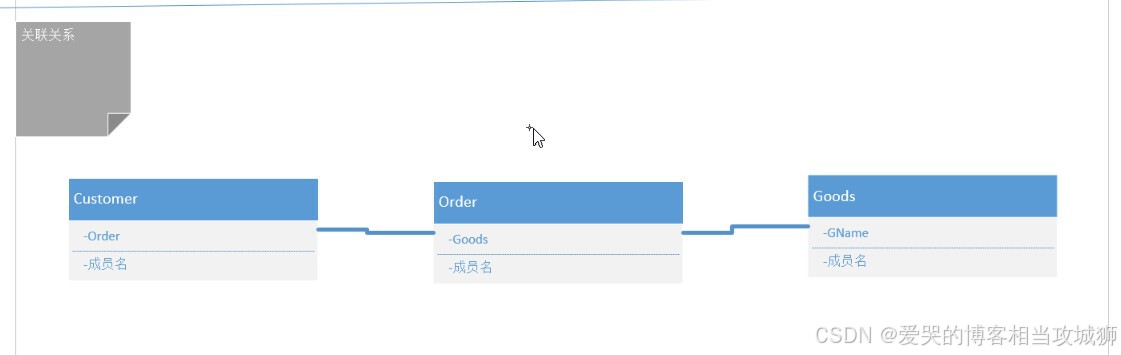

（4）关联关系

a) 比依赖关系强，必然的，长期的，强烈的；

（及一个类存在的形式是在另一个类的属性中存在）

举例：顾客 ----> 订单 ----> 商品

b) 语法：B类作为成员变量形成存在于A类中

c) 符号：

由A类指向B类的带箭头实线表示

(5) 聚合关系

a) 语义：

关联关系的一种特例（一个类作为另一个类的成员变量）整体和部分的关系整体部分可以分离整体的生命周期和部分生命周期不同， has - a的关系计算机与cpu ，公司与员工，班级与学生的关系

        b) 语法：同关联关系

        c) 符号：

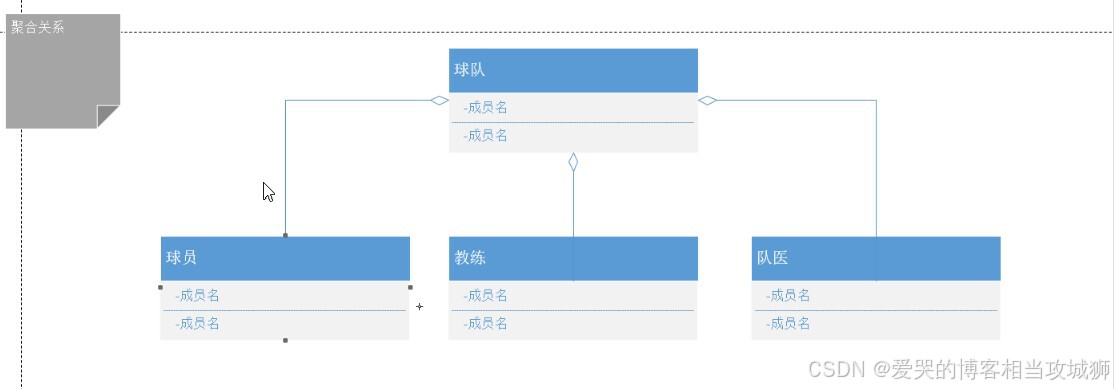

            空心菱形加实线![nipaste_2024-11-15_19-08-4](E:\FIGMA\UML\asstes\Snipaste_2024-11-15_19-08-46.jpg)

    **（6）组合关系**

        a) 语义：

            关联关系的一种特例；

            整体和不得分的关系 ， 整体和部分不可分离 ， 比聚合关系更强 ， contains-a的关系

            整体的生命周期和 部分的生命周期相同；

            人与四肢的关系

        b) 语法：同关联关系

        c) 符号：

            实心菱形加实线
