电机学--交流绕组--三相单层绕组、双层绕组

三相异步电动机的转子绕组有鼠笼型和绕线型（方便外串电阻）两类型式。

单层绕组

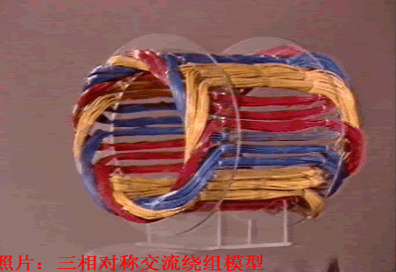

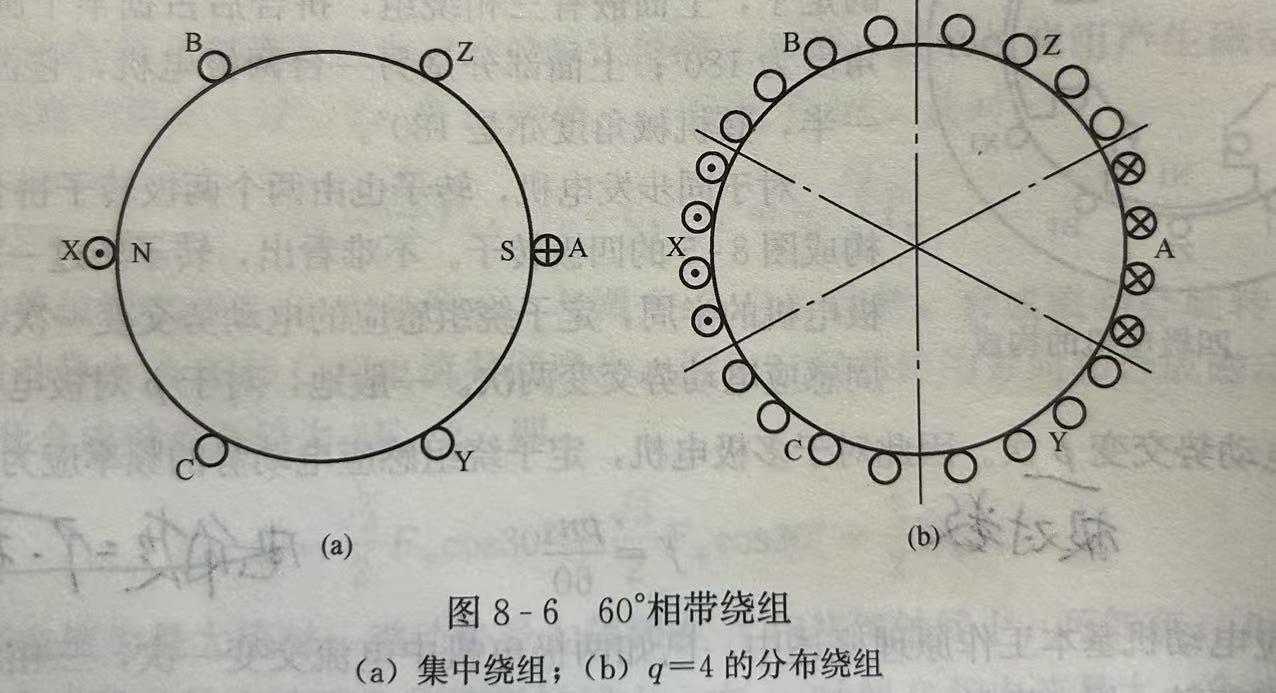

分布绕组：在集中绕组的基础上，将原来集中在一个大槽里的导体分散在q个小槽内，q个小槽对应的圆周角度称相带。因为每一小槽的导体属于同一线圈，称为单层绕组。属于同一相的q个小槽分布在空间角度子内，称为相带绕组

单层绕组可分为同心式、链式、交叉式等

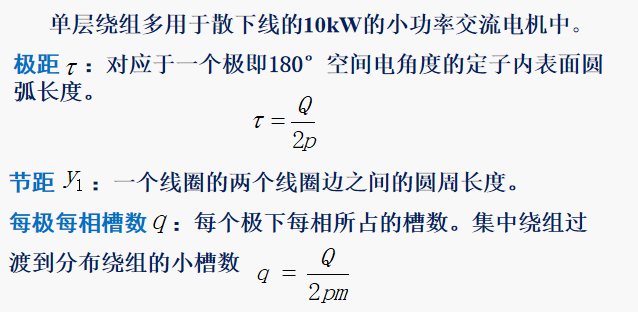

常量

极距是指电机中相邻两个磁极中心之间的距离。

Q为定子槽数

D为定子铁芯内径  Q=D

m为电机的相数，对于三相电机m=3

p为极对数

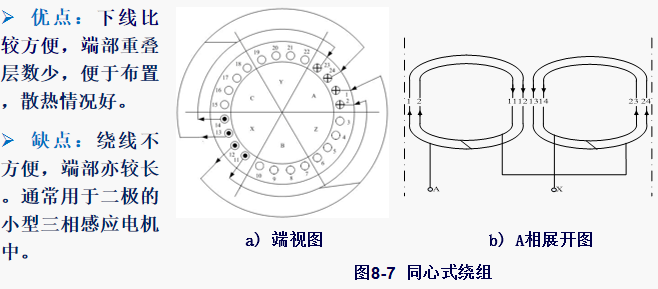

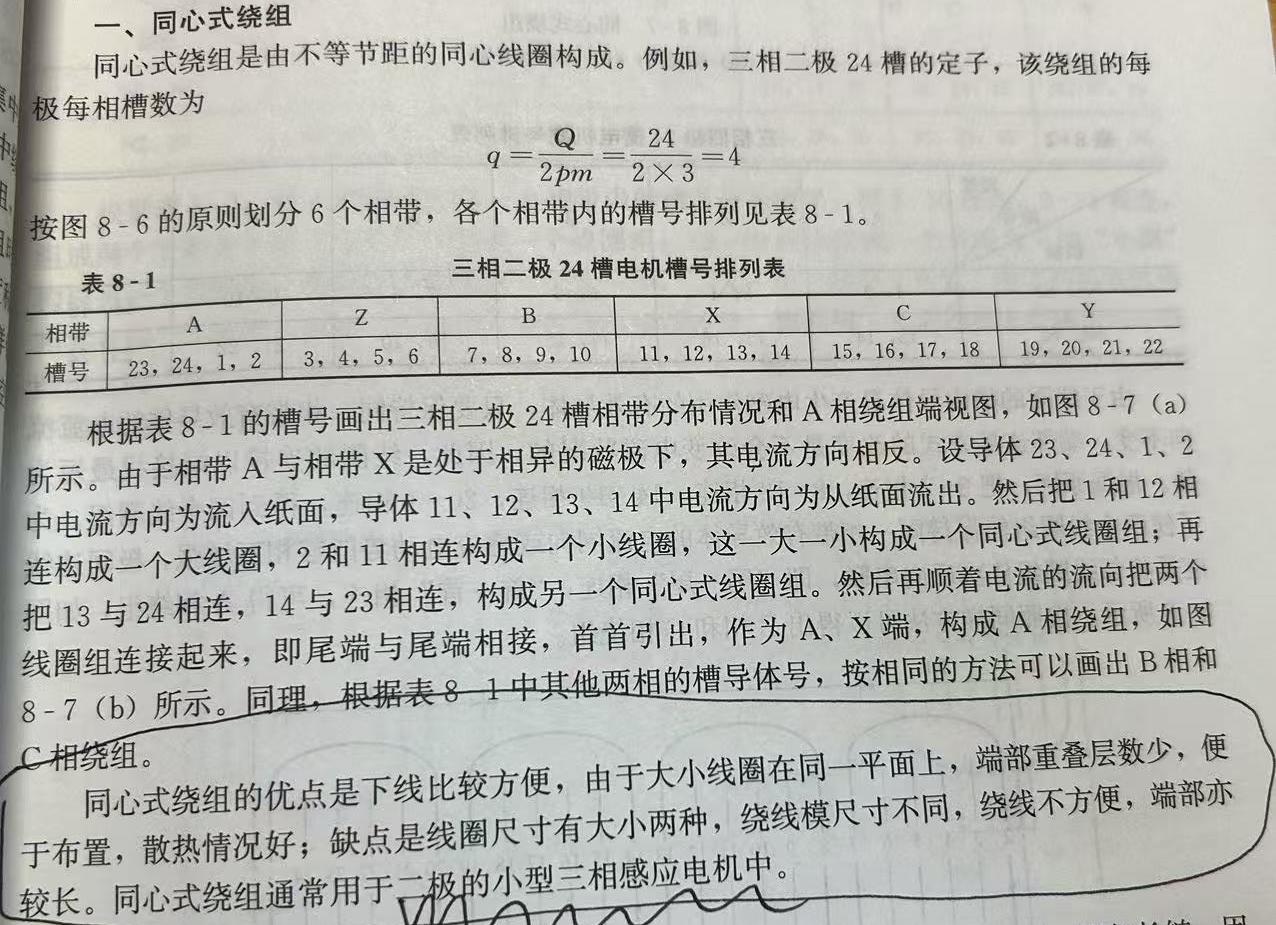

同心式绕组

根据q=4，将A、B、C、X、Y、Z  六个大槽分为24小槽，每个小槽4组导体

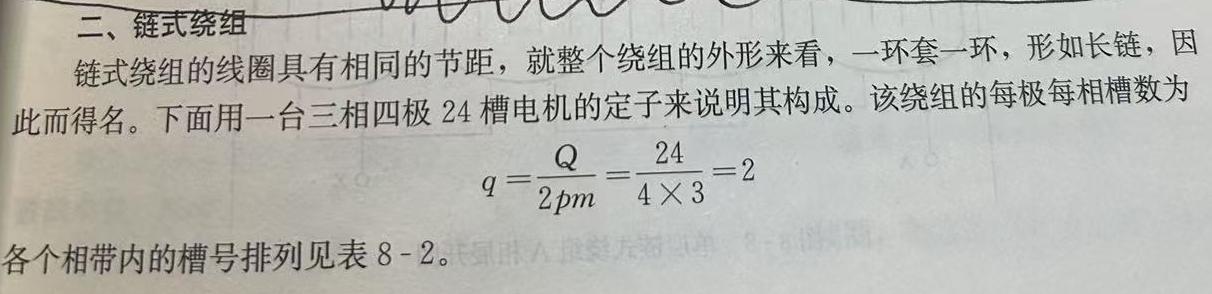

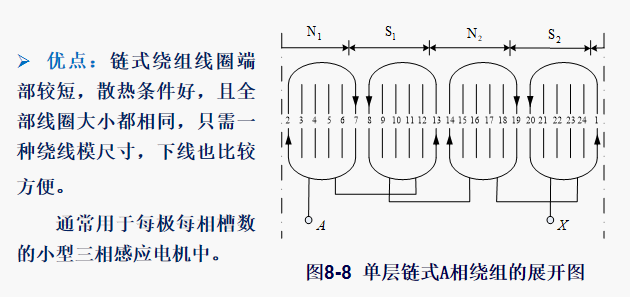

链式绕组

这是三相四极24槽电机

根据q=2，将A、B、C、X、Y、Z  六个大槽分为12小槽，每个小槽2组导体，

图中所示为其中A相的连接方式

A S1-X N1、X S1-A N2、A S2-X N2  形成闭环

在单层链式绕组中，每相线圈数等于极数，线圈的节距恒为奇数，本例中节距为5

（节距就是展开图中2与3之间的距离）

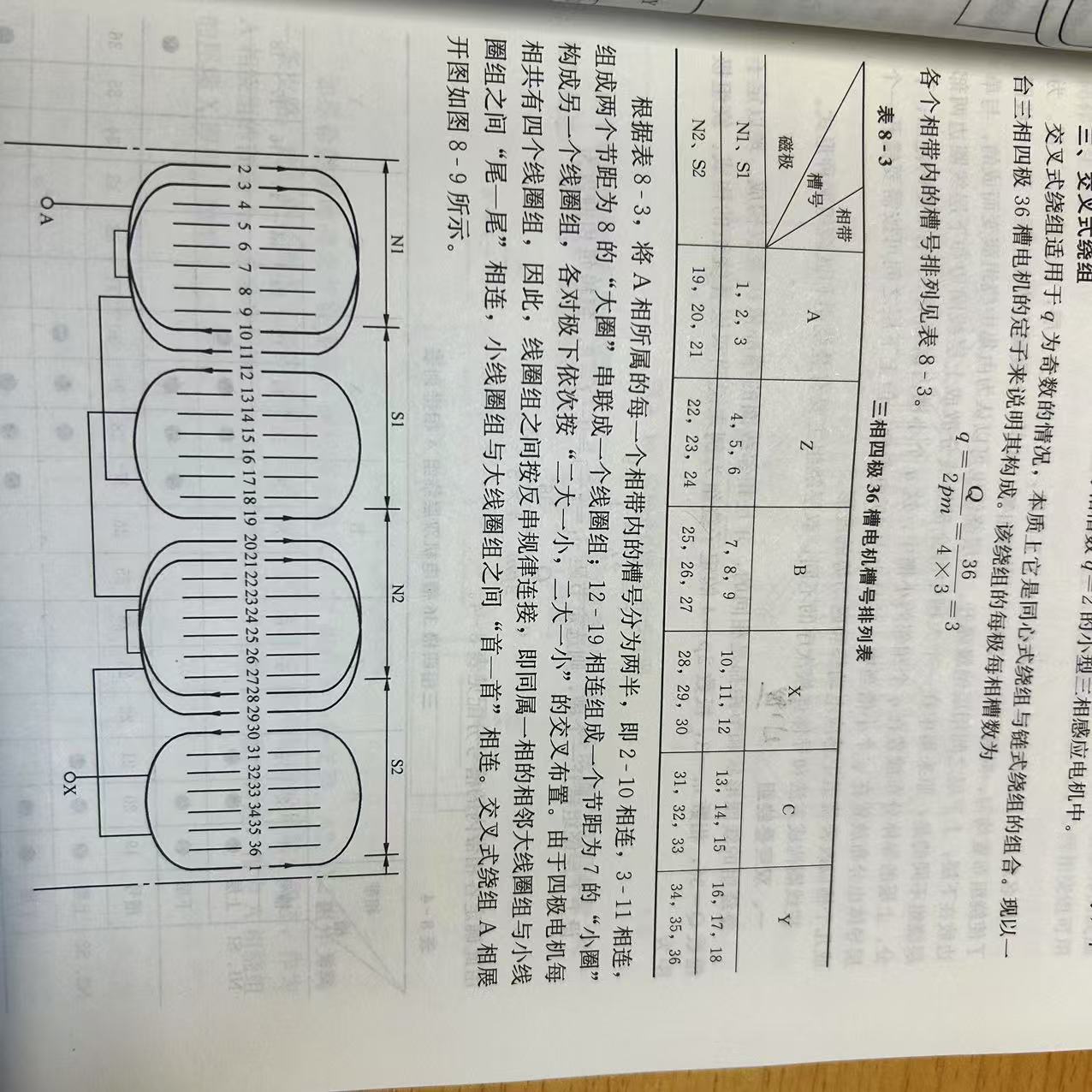

交叉式绕组

适用于q为奇数，本质为同心式绕组与链式绕组的结合

优点：交叉式绕组具有端部连接线较短，可以节约铜线和绝缘材料。     通常用于每极每相槽数为奇数的小型三相感应电机中。

缺点：电气性能不如双层绕组

连接规律：从A相的2号小槽开始，2号槽连接X相的第一个槽（即10号槽），依次连接

三相双层绕组

双层绕组：线圈叠放成上下两层，靠经槽口为上层，靠近槽底为下层，每个线圈的节距都相等，上下层之间用绝缘隔开。功率大于10kW 的三相交流电机，其定子绕组大多采用双层绕组。

特点：绕组的线圈数等于槽数。

主要有叠绕组和波绕组

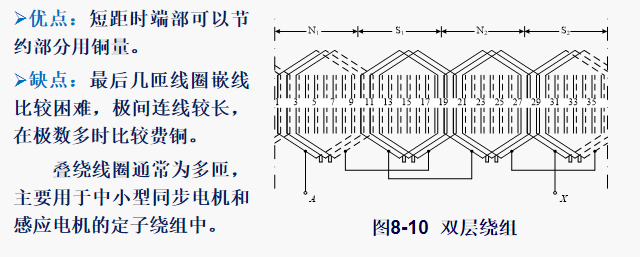

叠绕组

每一个线圈都是一半上层、一半下层组成

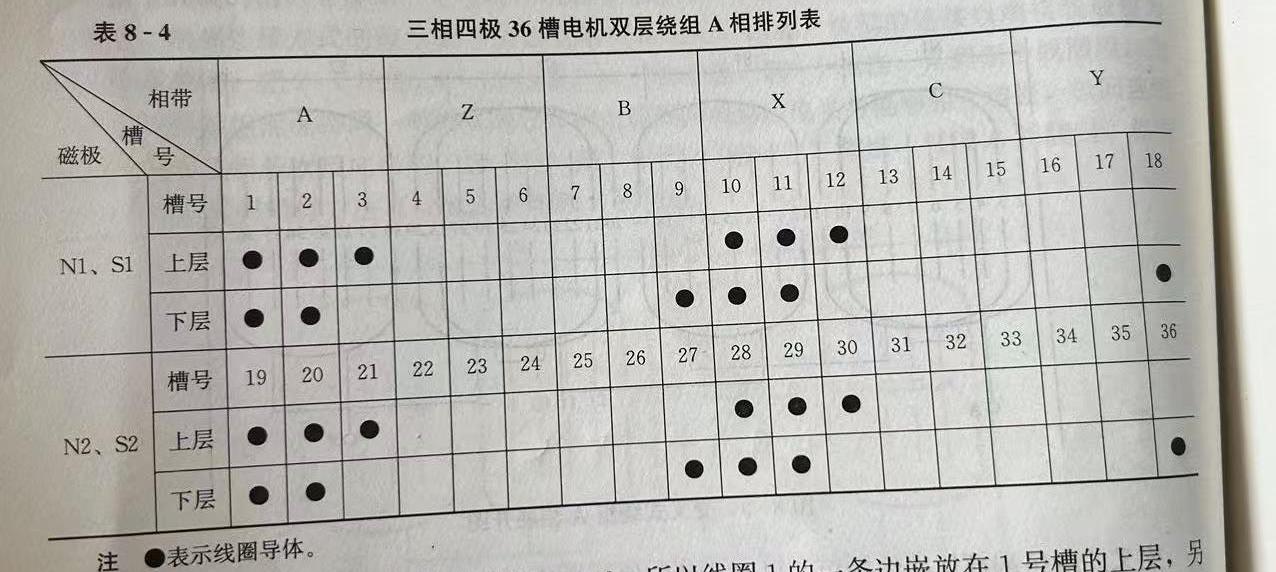

连接顺序：A上层1-B下层9、A上层2-X下层10、A上层3-X下层11、

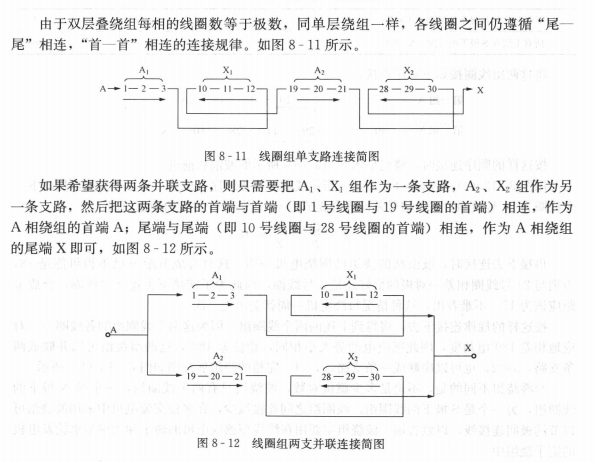

                X上层10-Y下层18、 X上层11-A下层19、 X上层12-A下层20依次循环

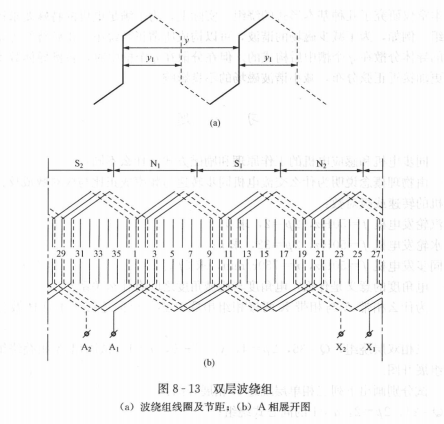

双层波绕组

与叠绕组的差别是线圈连接的顺序、端部形状不同

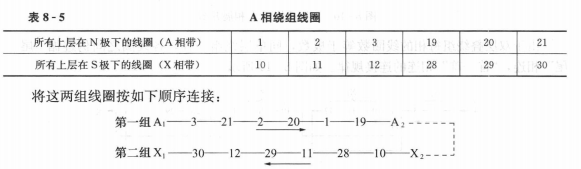

 下表a为绕线的顺序图，很像一个波浪

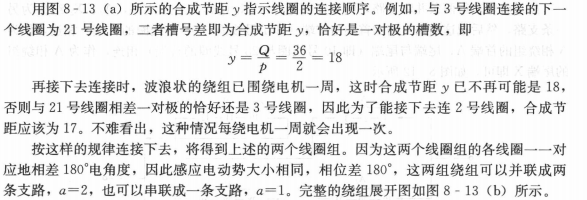

3-21的合成节距为18，21-2的合成节距为17，2-20的合成节距为18，依次循环

优点：线圈组之间连接线少，在多极交流电机中采用波绕组可以节约极间连接线，以致省铜。波绕组主要用在绕线型感应电机的转子和大中型水轮发电机的定子绕组中。

与叠绕组不同：波绕组只有两个线圈组，线圈组之间的连接线少
