三相桥式整流电路

主变（"主变"通常指的是整个变压器单元或者主要的电力转换设备）低压侧要采用三角接法一是消除高次谐波：接成三角形是为了消除三次谐波。防止大量谐波向系统输送，引起电网电压波形畸变。三次谐波的一个重要特点就是同相位，它在三角形侧可以形成环流，从而有效的削弱谐波向系统输送，保证供电质量。

二是零序电流也可以在三角形接线形成环流，因为主变高压侧采用中性点直接接地，防止低压侧发生故障时，零序电流窜入高压侧，使上级电网零序保护误动作

主变高压侧接星型（Y），是为了降低线路的损耗和减小线路的电流及减少有色金属和提高中性点接地等。低压侧接三角型是因三角型有三次谐波衰减作用。

。

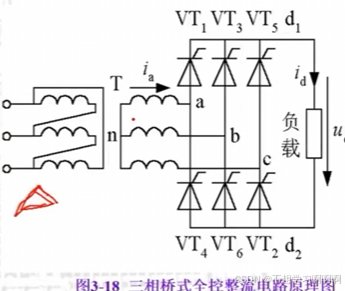

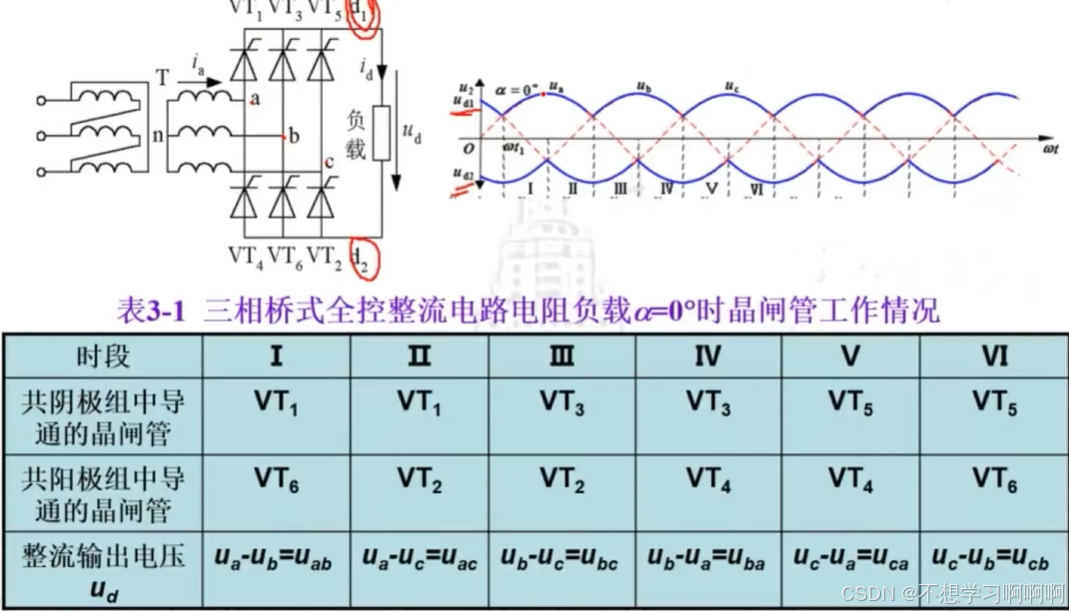

（编号为晶闸管导通顺序）

上面为共阴基接法，下面为共阳极接法（上面晶闸管阴极接在一起），共阴极（阳极谁的电压最大谁就导通），共阳极（阴极谁最小谁导通）

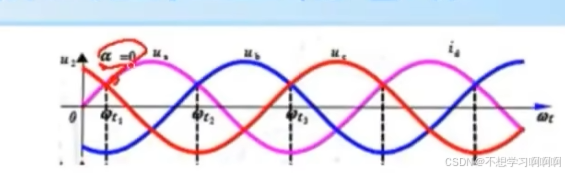

（三相电压波形）

a=0是ua最大所以VT1导通，ub最低所以VT6导通

三相桥式整流电路特点

1 .每个时刻均需要两个晶闸管同时导通，形成向负载供电的回路，共阴极和共阳极各一个且不能为同一相晶闸管

2 .6个晶闸管按VT1到VT6的顺序依次导通相位相差60度

3 .同一项的上下两个桥臂脉冲相差180°，且不能同时导通否则短路负载

4 .整流输出电压Ud一周期脉动6次，每次脉动波形相同所以称为6脉波整流电路

5 .在整流电路导通时或电流断续时，为了保证电路的正常工作，需要保证同时导通的两个晶闸管均有脉冲（否则输出无电流）

        为了保证同时导通的两个晶闸管都有脉冲要用

        宽脉冲触发（80°到100°）

        双脉冲触发 在触发某个晶闸管时，给前一个晶闸管补发脉冲，即用两个窄脉冲代替宽脉冲

                            两个窄脉冲前沿相差60°，脉宽一般为20°到30°

6 .a=0°时即用二极管替代晶闸管承受的电压波形与三相半波时相同，晶闸管承受最大正，反向电压的关系也一样

7 .a=0°时既是相电压交点也是线电压交点处于自然换相点

8 .共阴极导通时整流输出电压为Ud1，共阳极晶闸管导通时输出为Ud2

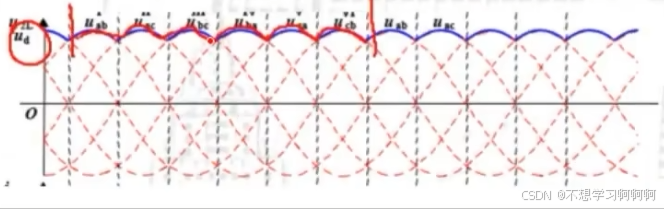

     Ud=Ud1-Ud2（对应线电压包络线）

Ia（晶闸管副边电流）

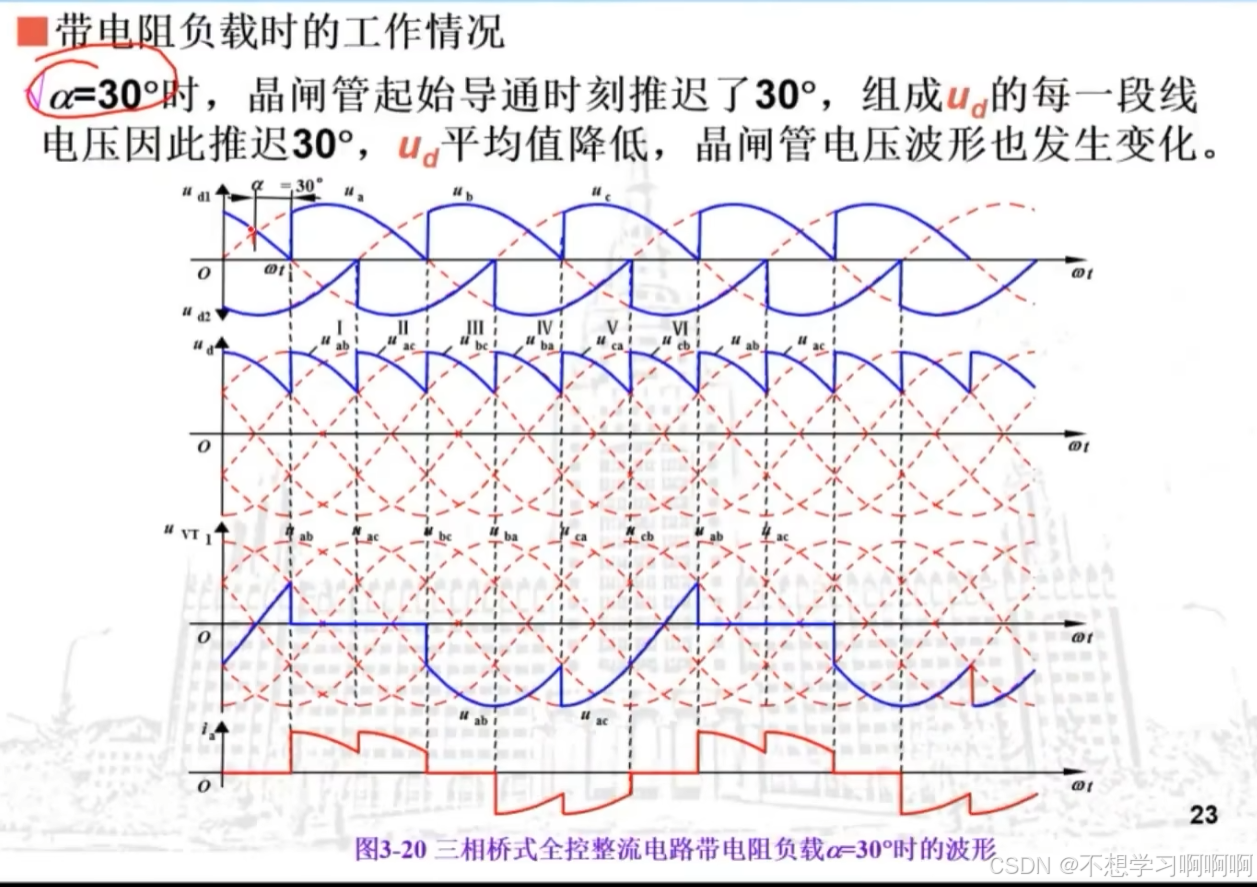

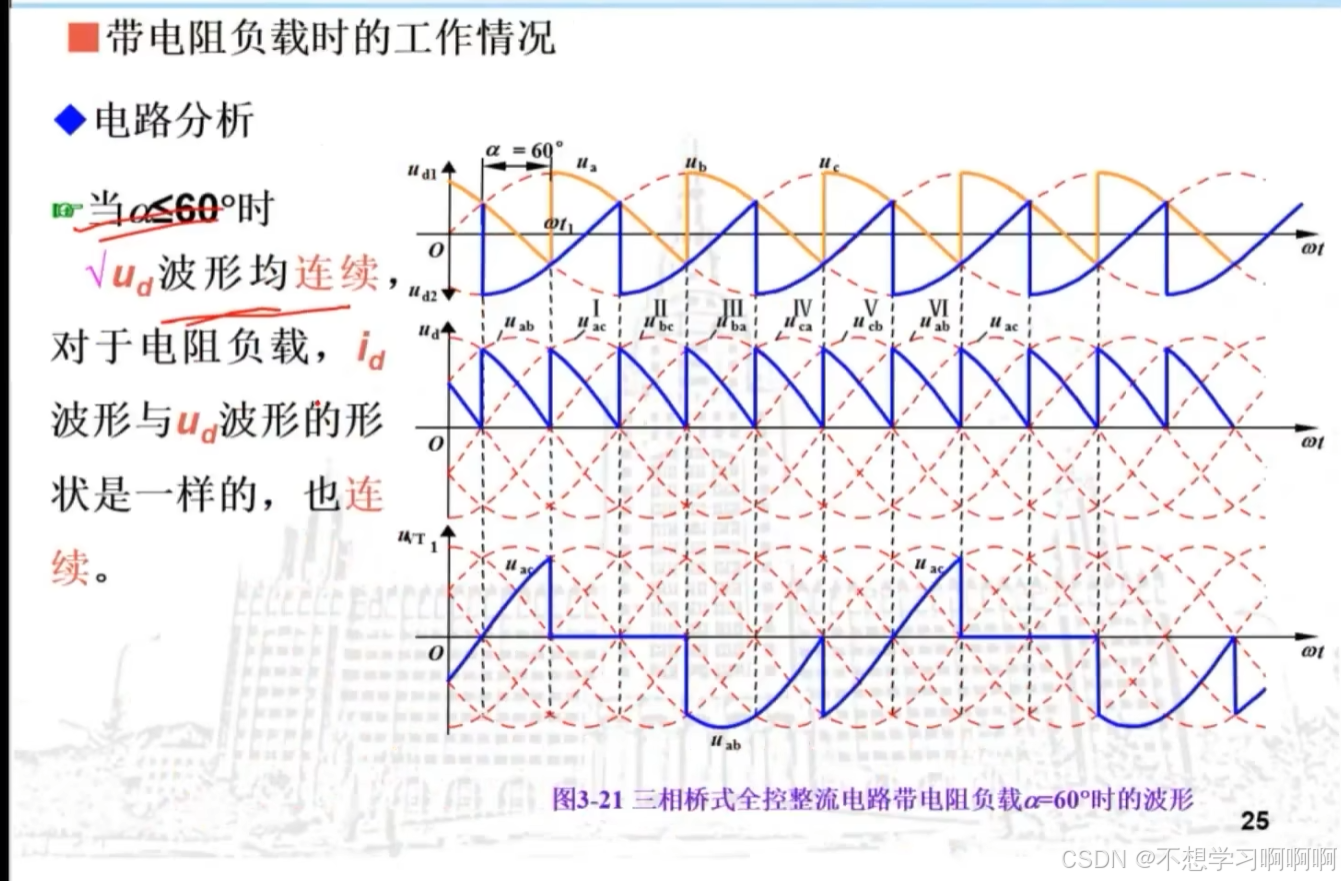

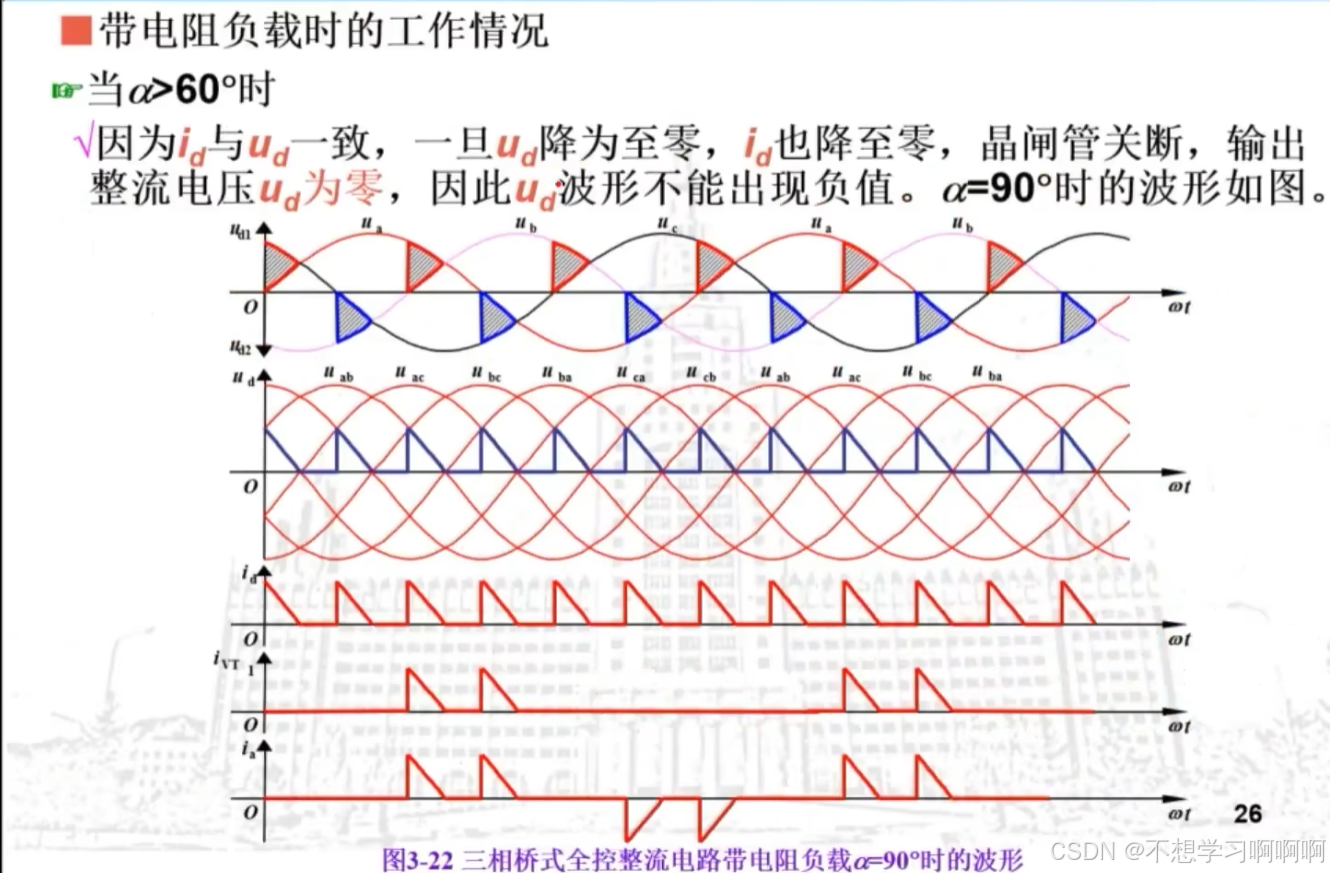

带电阻负载的三相桥式整流电路的导通范围是0到120度（a=0°是ud电压最大）

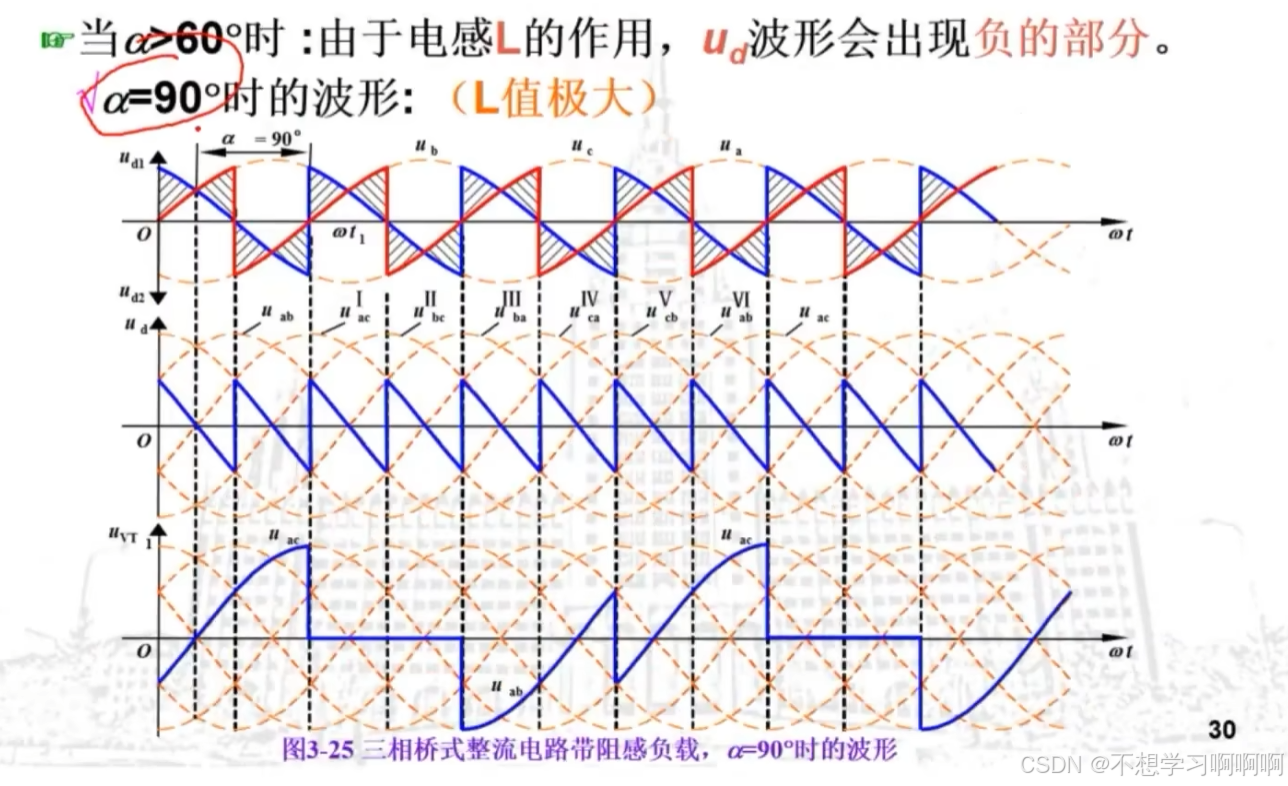

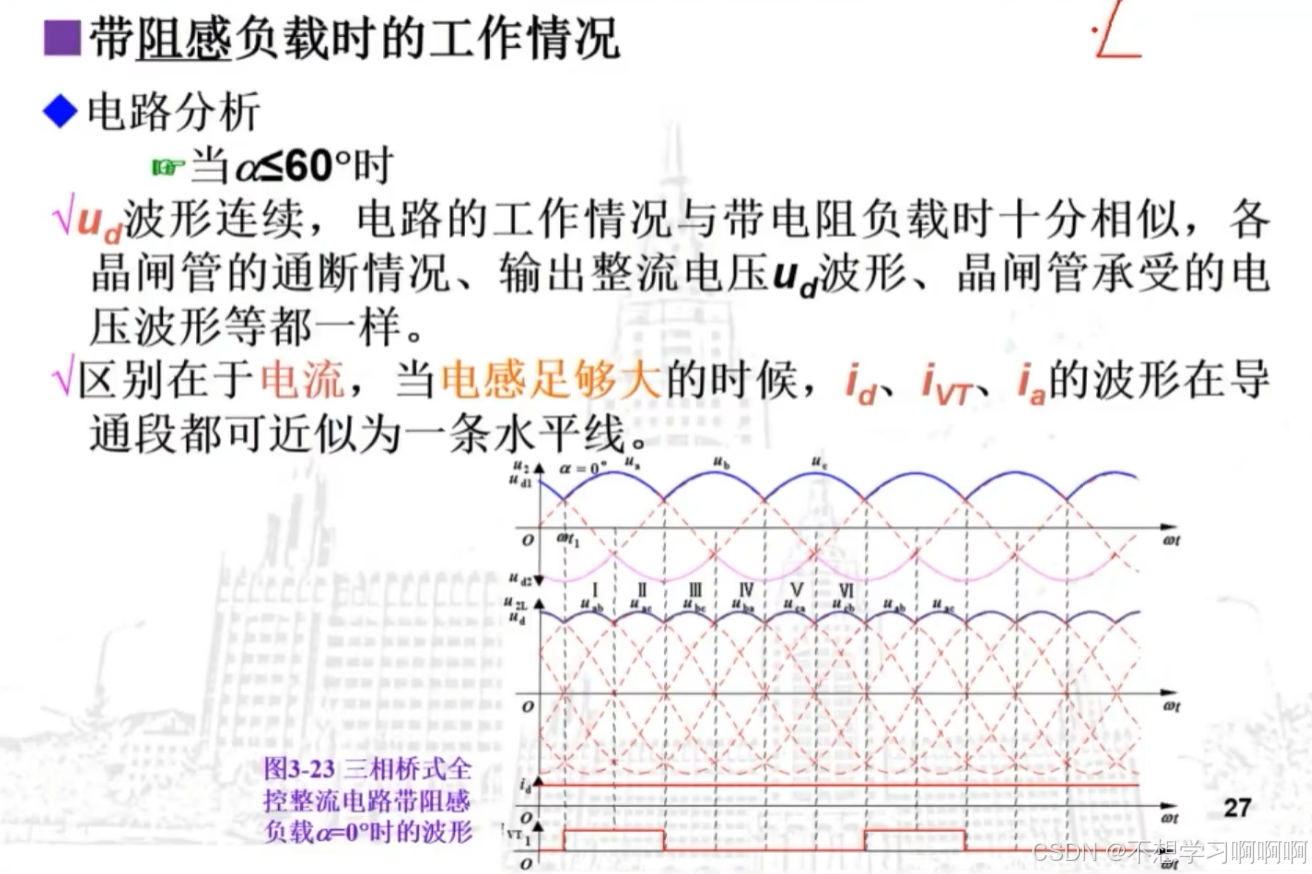

带阻感负载的三相桥式整流电路的导通范围是0到90度（a=0°是ud电压最大）

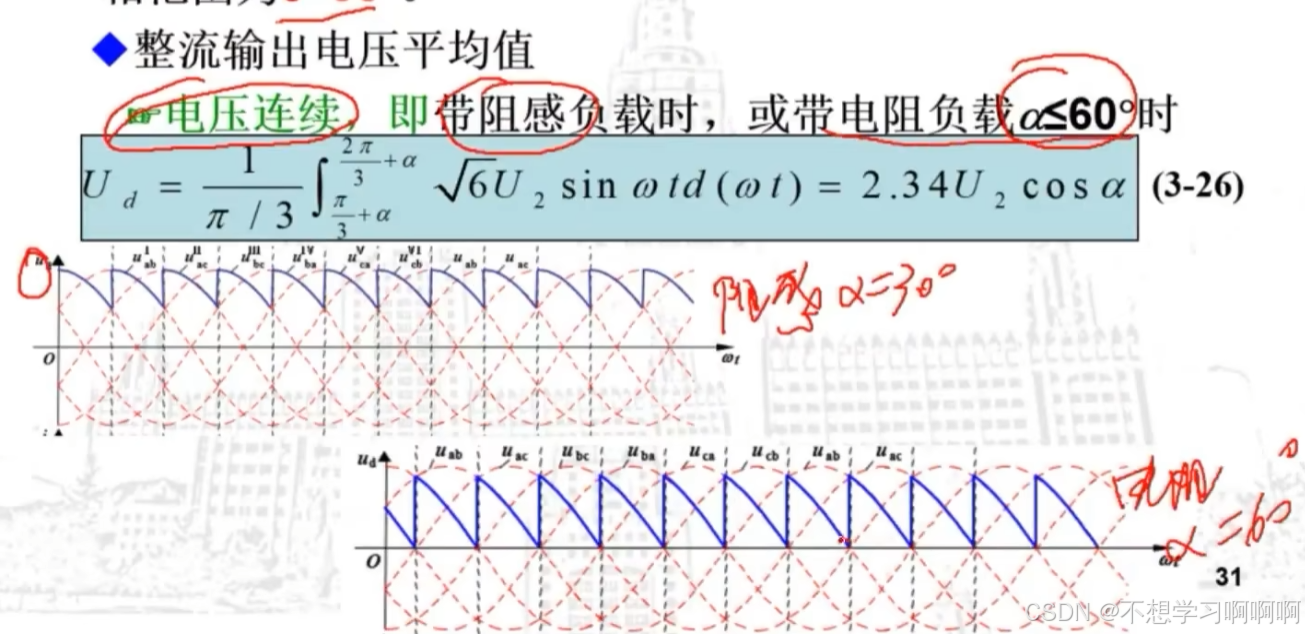

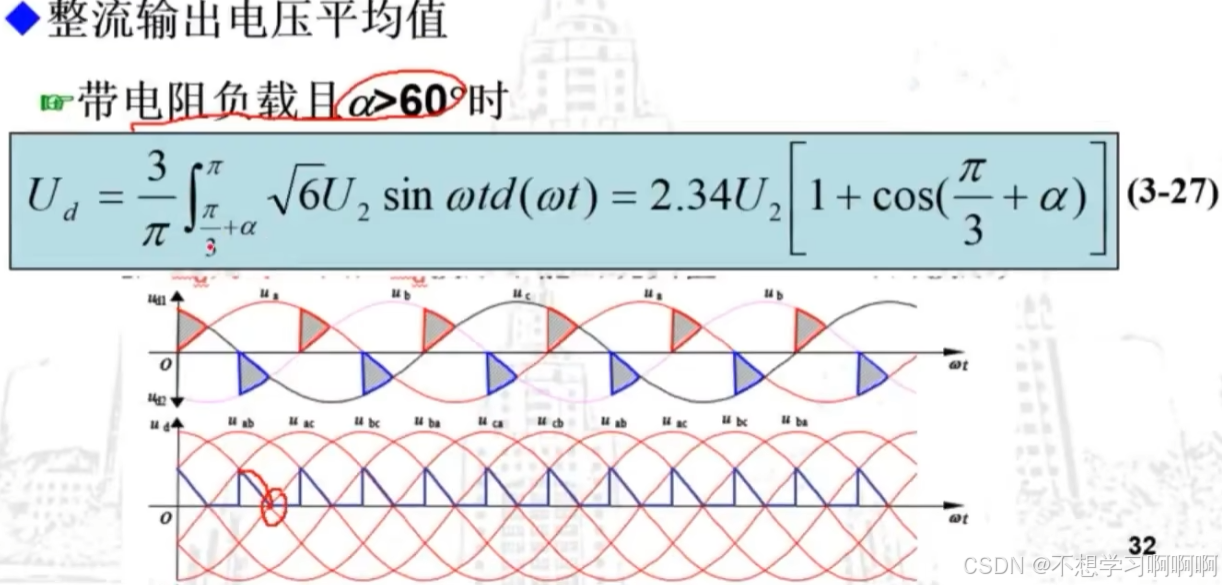

从线电压的过0点作为坐标原点从相电压过0点开始积分所以为Π/3加上a

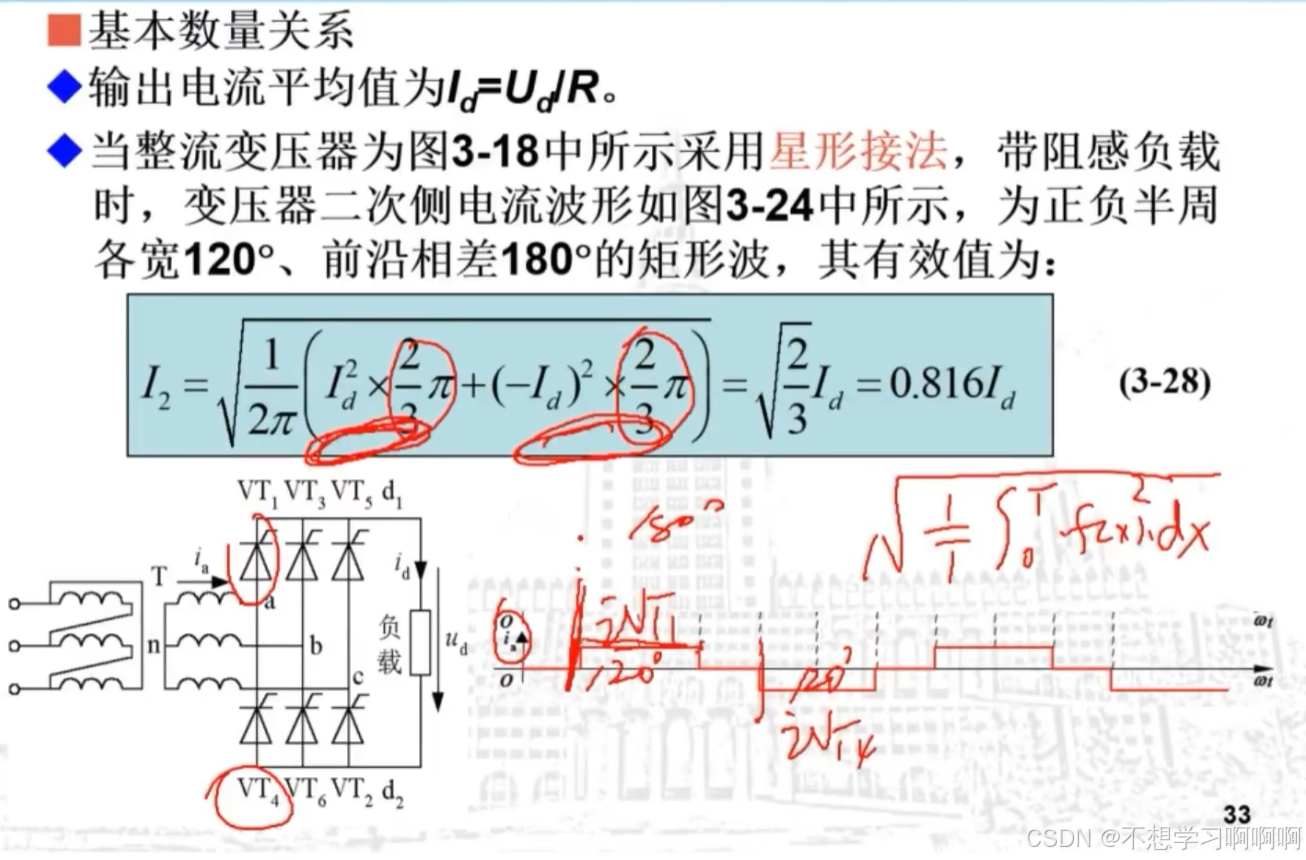

电流有效值

f（x）为电流围成的面积
