全桥电路笔记（隔离型DCDC）

全桥电路的最大优点是初级施加的是幅值为正负Vdc的方波电压，而半桥施加的是正负Vdc/2但其晶体管承受的关断电压却与半桥变化器相同，等于最大输入直流电压

所以在晶体管承受相同峰值电压和电流情况下，全桥变化器输出功率是半桥变化器输出功率的两倍，由于全桥变换器变压器初级承受相当于半桥变换器变压器初级两倍的输入电压，所以全桥变压器的匝数是半桥变压器匝数的两倍，但当输出功率和输入直流电压完全相同时，全桥变换器初级电流峰值和有效值只有半桥的一半，所以在相同功率下两种变换器的变压器的大小是一样的。但若使用较大体积的变压器可在相同晶体管电流电压定额下得到两倍于半桥的功率输出

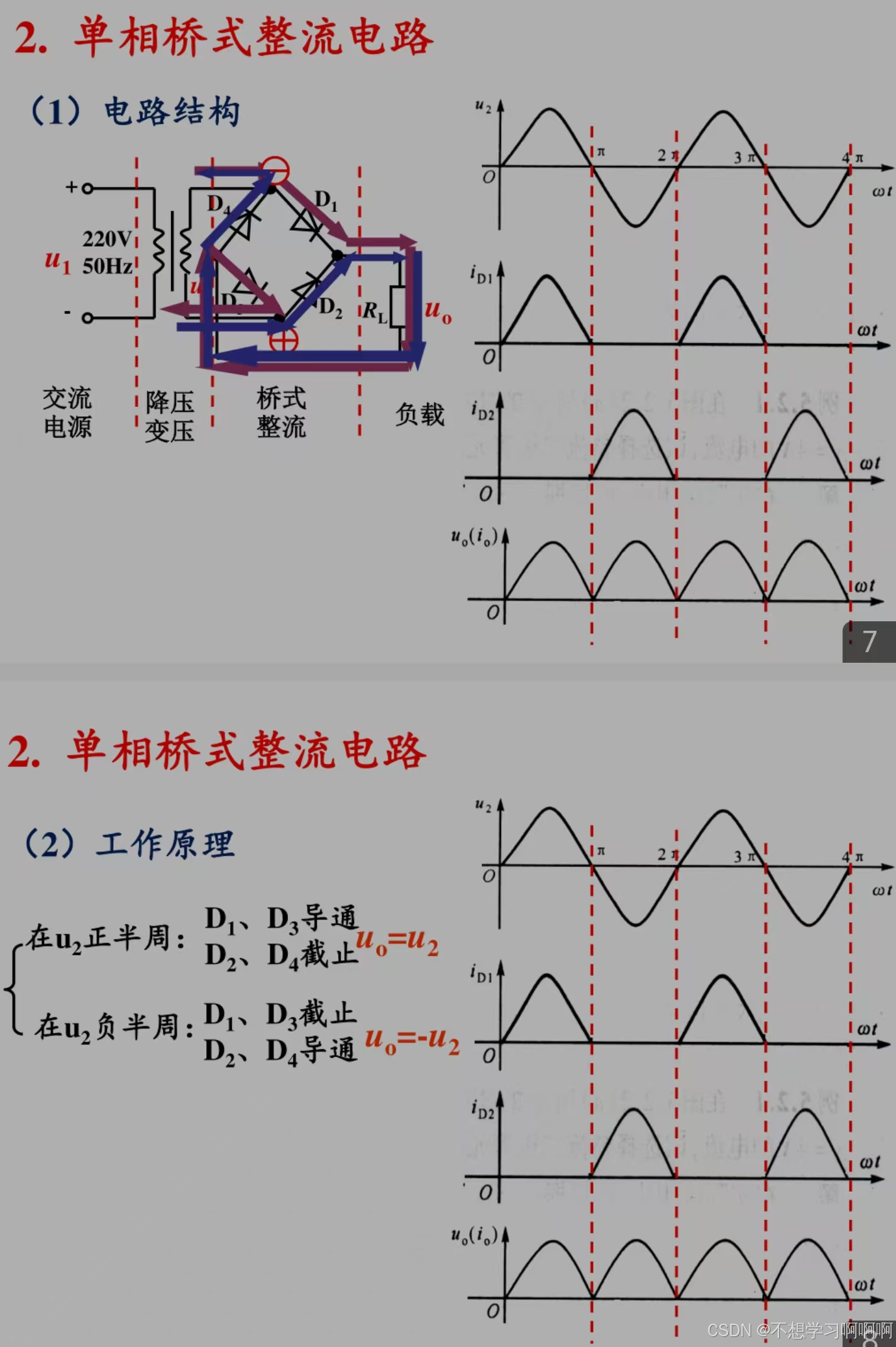

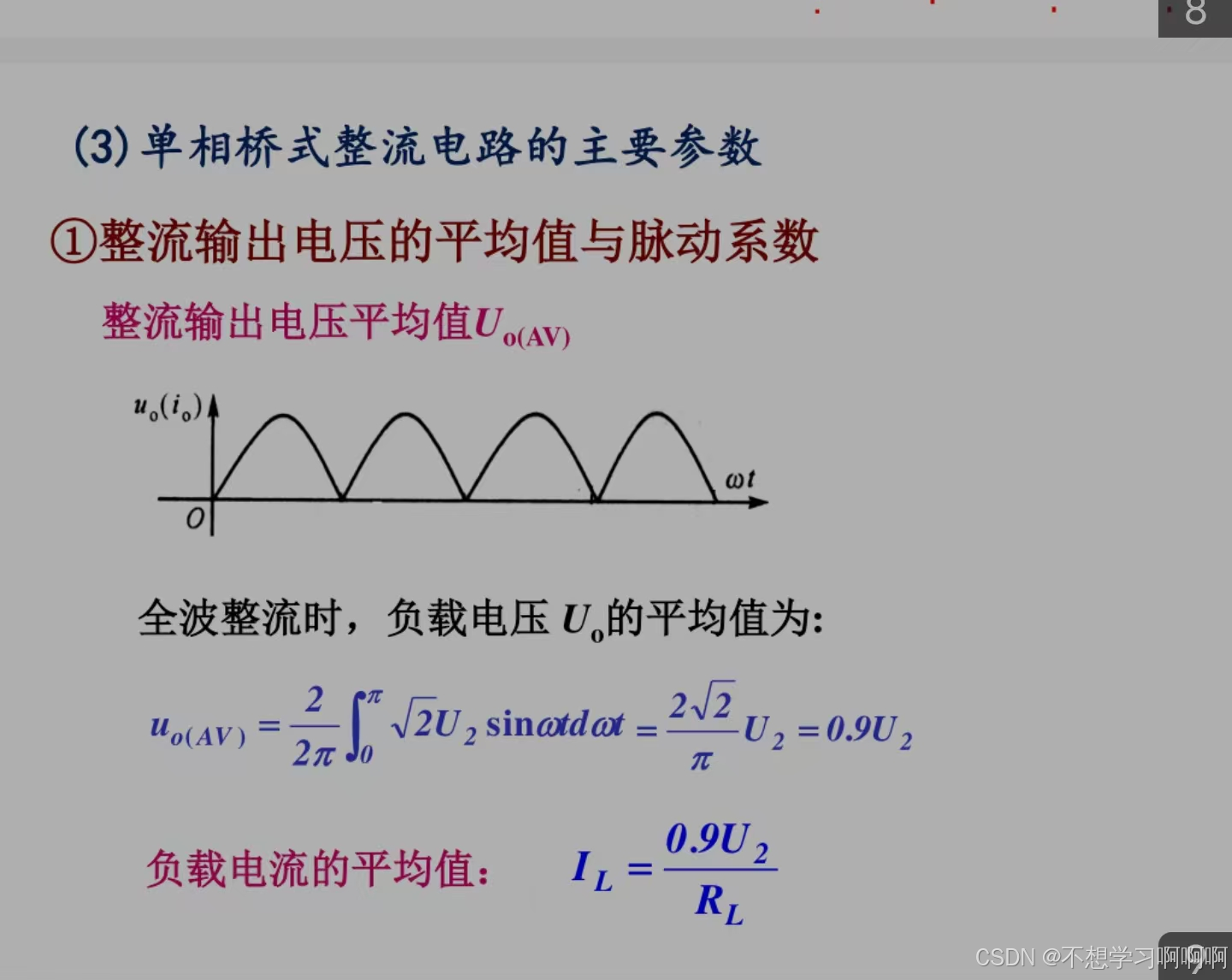

桥式整流

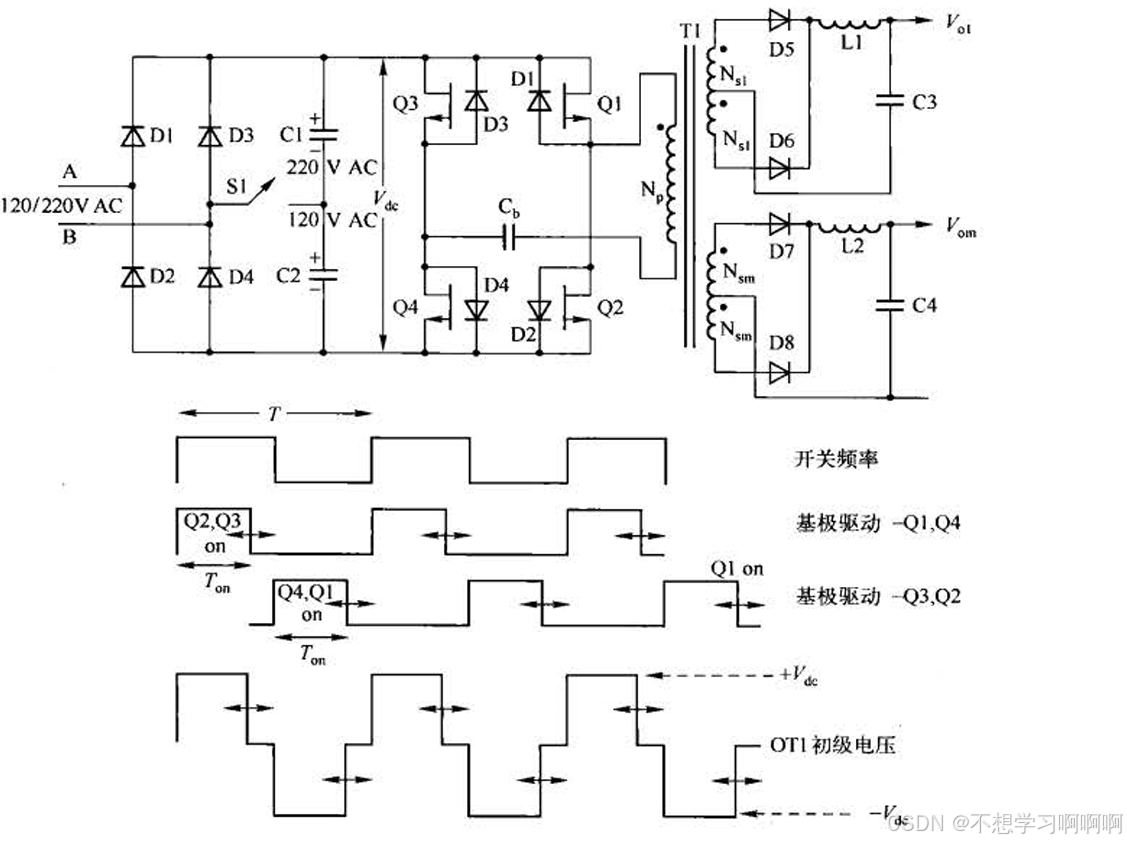

全桥电路工作

 状态一：t0~t1，S1、S4导通，S2、S3断开，电源给变压器充能，形成从变压器原边同名端流入的电流，依据楞次定律，变压器副边从同名端流出电流（楞次定律），此时副边的二极管VD1、VD4导通，形成回路：变压器副边→二极管VD1→电感L→负载R→二极管VD4，电感进行充能。

        状态二：t1~t2，S1、S2、S3、S4均断开，此时二极管VD1、VD2、VD3、VD4均导通，每个二极管流过电感电流的一半，电感L放能。

        状态三：t2~t3，S1、S4断开，S2、S3导通，这个状态和状态一类似，变压器副边→二极管VD3→电感L→负载R→二极管VD2，电感进行充能。

        状态四：t3~t4，S1、S2、S3、S4均断开，此状态和状态二相同。

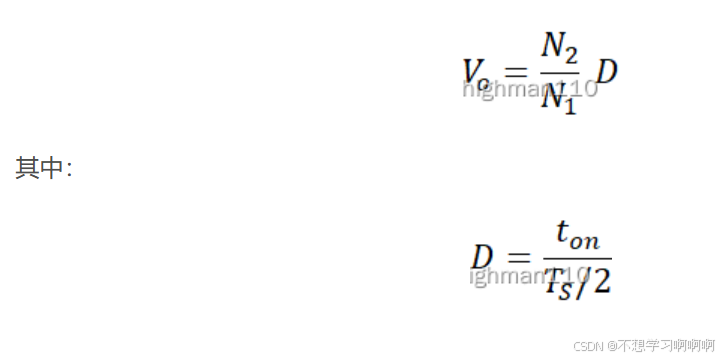

        在通过开关将直流逆变为交流时，避免上下两开关同时导通造成短路，每个开关的导通时间不能超过50%*TS，如波形图中ton标示所示。

        另外，若S1、S4与S2、S3的导通时间不对称，则交流电压Ur中将有直流分量，此直流分量会造成变压器磁饱和，可以在变压器一次侧串联一个电容，隔断直流分量。
