有关反激电源的计算

首先假设我们已知

输入电压Uin

输出电压Uout

输出电流Iout

输入电压频率Fin

开关管频率Fsw

辅助绕组供电电压U辅

输出功率Pout

电源效率n效

首先我们要知道占空比（D）（注意占空比不能大于0.5）

占空比（D）可以由伏秒平衡公式得出

Uin*D=Uback*(1-D)=n*Uout*（1-D）（n为匝数比）

（Uback是反射电压=mos管的耐压-输入电压-电压毛刺等）

（注意当伏秒平衡占空比最大时Uin最小，当D=0.4几最好（mos管发热少所以效率高））

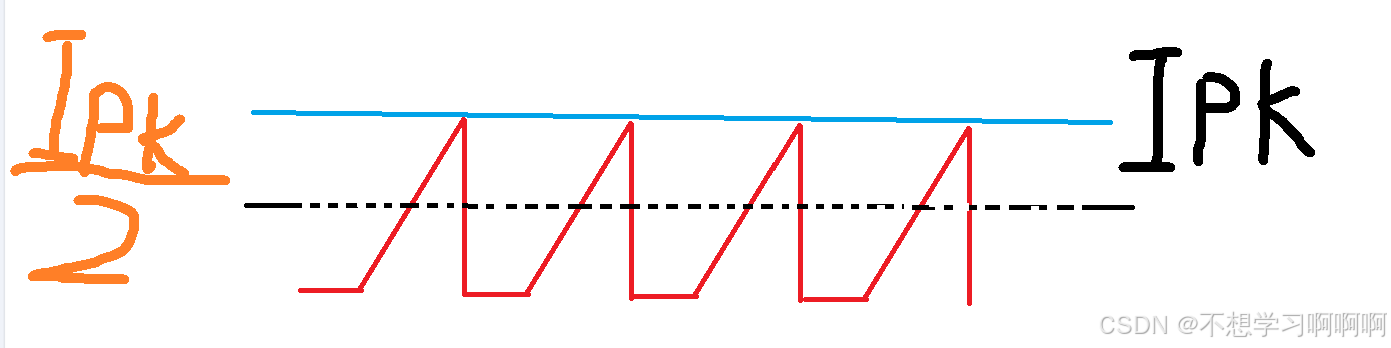

易得平均电流等于Ipk初/2

所以Iin（avg）=Ipk初/2*D=Pout/n效/Uin

可推出原边侧峰值电流Ipk初（与GS限流电阻有关）

电感计算L=△U/△I

L：变压器原边侧电感值

△I：电流变化值，这里因为设计的是DCM模式，所以电流变化值就是Ipk

根据电源输出功率选择变压器骨架（变压器参数为Ae）

常用变压器磁芯骨架功率对应关系： 常用磁芯与应用功率 对照表（记得注意温度高磁芯饱和要留有充裕量）

计算变压器初级匝数（n初） （四舍五入）

n=Ipk初*L/Bmax*Ae(Bmax为最大磁场强度)

计算变压器匝数比（n）（四舍五入）

Uback=n（Uout+Ud）（Ud为二极管压降）

计算变压器次级匝数（n次）（四舍五入）

 n=n初/n次

最后算出实际匝数比推出Uback如果与预测差不多则无需再算

变压器辅助级匝数（n辅）

Us+Ud/Uvcc+Ud=n次/n辅

计算初级侧电流有效值（没搞懂啥玩意）

Im初=Ipk*根号（D/3)（不懂）

Im初是初级电流有效值

Ipk初是初级电流峰值

根据初级电流有效值计算变压器初级侧线径

计算变压器次级侧峰值电流、电流有效值

n=Ipk次/Ipk初

Im次=Ipk次*根号下（（1-D）/3）

​Im次是次级电流有效值

Ipk次是次级电流峰值

最后根据次级电流有效值计算变压器初级侧线径
