SFP光模块电气接口

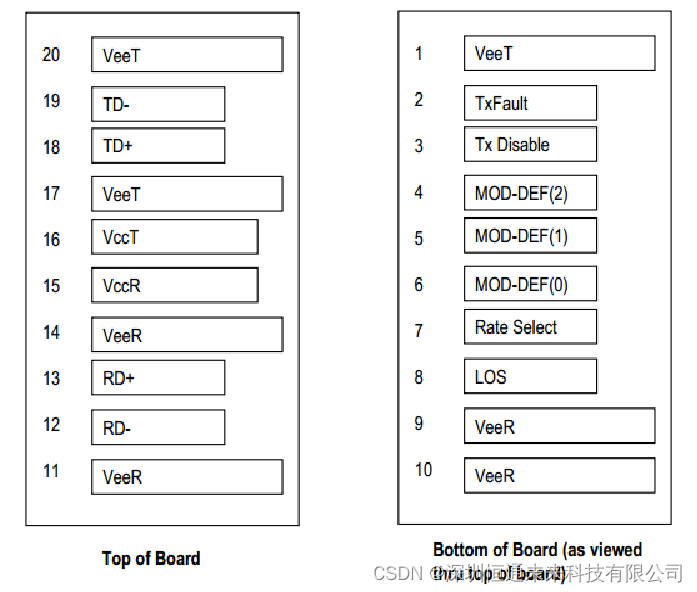

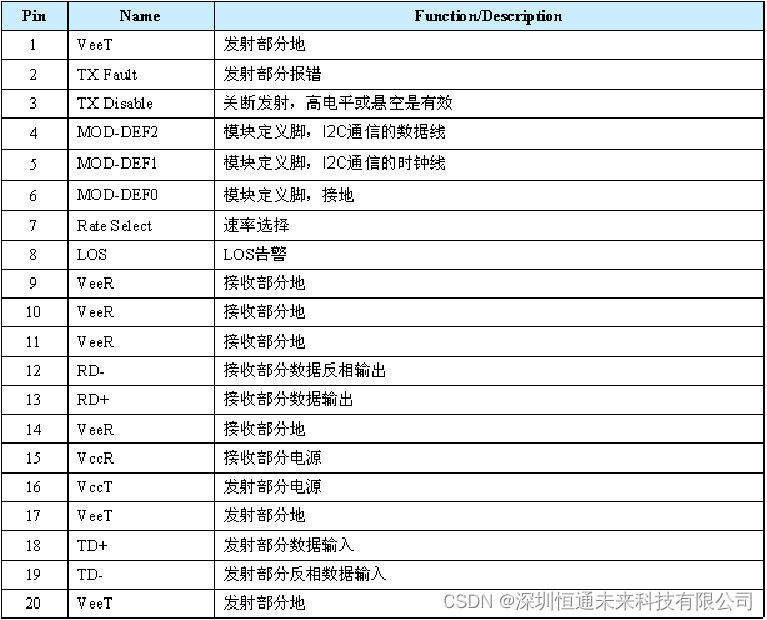

根据SFP MSA中规定，SFP光模块引脚定义如下：

电气接口—电源：

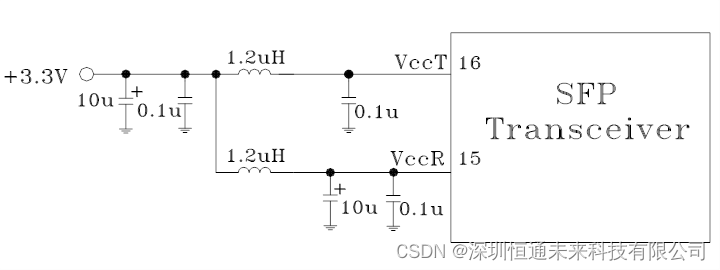

VCCT 和 VCCR分别是发射和接收部分电源，要求3.3V±5%，最大供电电流300mA以上。电感的直流阻抗应该小于1欧姆，确保SFP的供电电压稳定在3.3V。推荐的滤波网络，可以保证插拔模块时的浪涌小于30mA。

VCCT 和 VCCR可以在模块内相连。发射和接收的地可以在模块内相连。

电气接口—差分输入/输出：

1.TD±是发射部分差分信号输入,采用交流耦合,差分线具有100欧姆输入阻抗。

2.差分输入信号摆幅范围500mV~2400mV。

3.RD ±接收部分差分信号输出,采用交流耦合,差分线具有100欧姆输入阻抗。

4.差分输出信号摆幅范围370~2000mV。

电气接口—I2C总线：

1.Mod_Def1:I2C的时钟线.应该在主板上由4.7K~10K电阻上拉至VCC。

2.Mod_Def2:I2C的数据线.应该在主板上由4.7K~10K电阻上拉至VCC。

3.Mod_Def0:接地。

4.Rate_Select: 接收部分速率选择。

电气接口—状态控制信号：

TX_Fault:开集/漏极输出,需要在主板上由4.7K~10K电阻上拉至2~VCC+0.3V。

激光器失效时为高电平,正常工作时为低电平( <0.8V )。

TX_Disable:关断使能输入.需要在模块内由4.7K~10K电阻上拉至2~VCC+0.3V。

低电平(0~0.8) 正常工作    高电平(2~3.465)关断。

悬空:关断

LOS:开集/漏极输出,需要4.7K~10K电阻上拉至2~VCC+0.3V.当输入光功率低于最差接受光功率时，高电平告警。

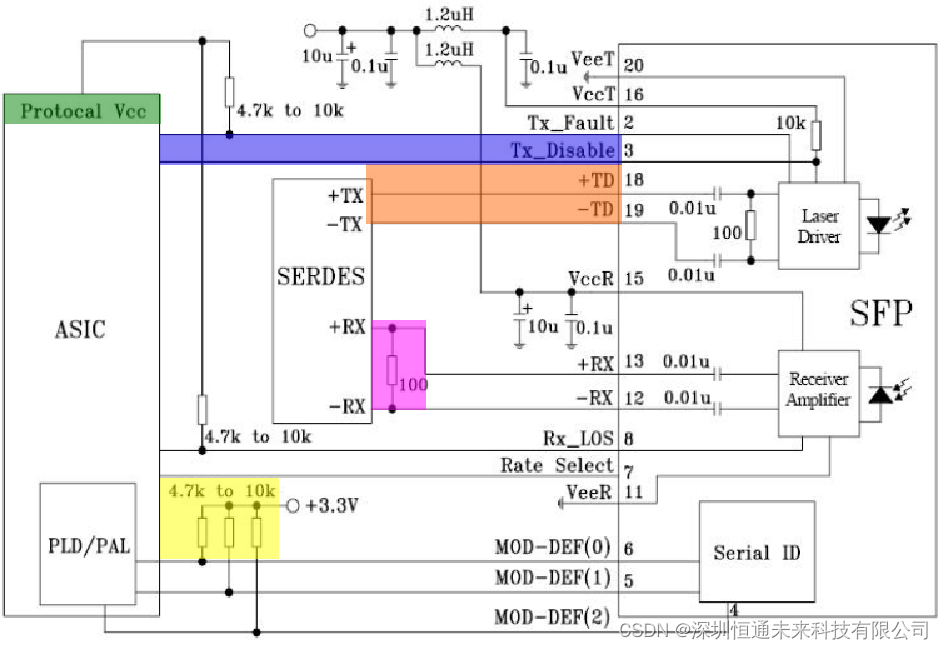

SFP光模块推荐接口电路：
