Tri Mode Ethernet MAC 与 1G/2.5G Ethernet PCS/PMA or SGMII 的连接
在设计中，需要将 Tri Mode Ethernet MAC 与 1G/2.5G Ethernet PCS/PMA or SGMII 之间通过

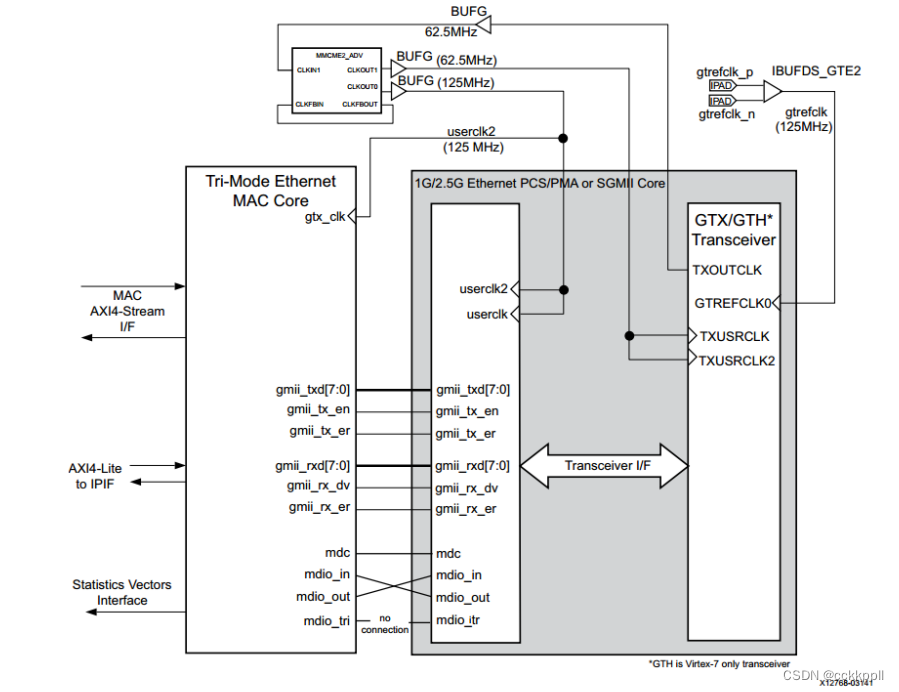

GMII 接口互联。Tri Mode Ethernet MAC IP 核的工作时钟源为 1G/2.5G Ethernet PCS/PMA or SGMII 输出的 userclk2，频率为 125MHz。同时，userclk2 也与 GMII 接口的各信号同步。GMII 接口连接如下图所示。由于本例程中不使用 MDIO 接口，无需连接。
IP 核使用注意点
Tri Mode Ethernet MAC
