4.4数字传输信号的处理——《现代通信系统》

4.4.1信道编码变换

信道编码，满足以下几个条件:

(1)码型高低频成分少，无直流分量(高低频成分和直流分量都是“叛逆分子”，不可靠，不是好料子)

(2)在接收端定时提取(因为码流有周期性，需要定时提取)

(3)码型具有检错能力(只有检测误码，才能保证有效性)

(4)设备简单，易于实现(成本低，高效)



解析一下

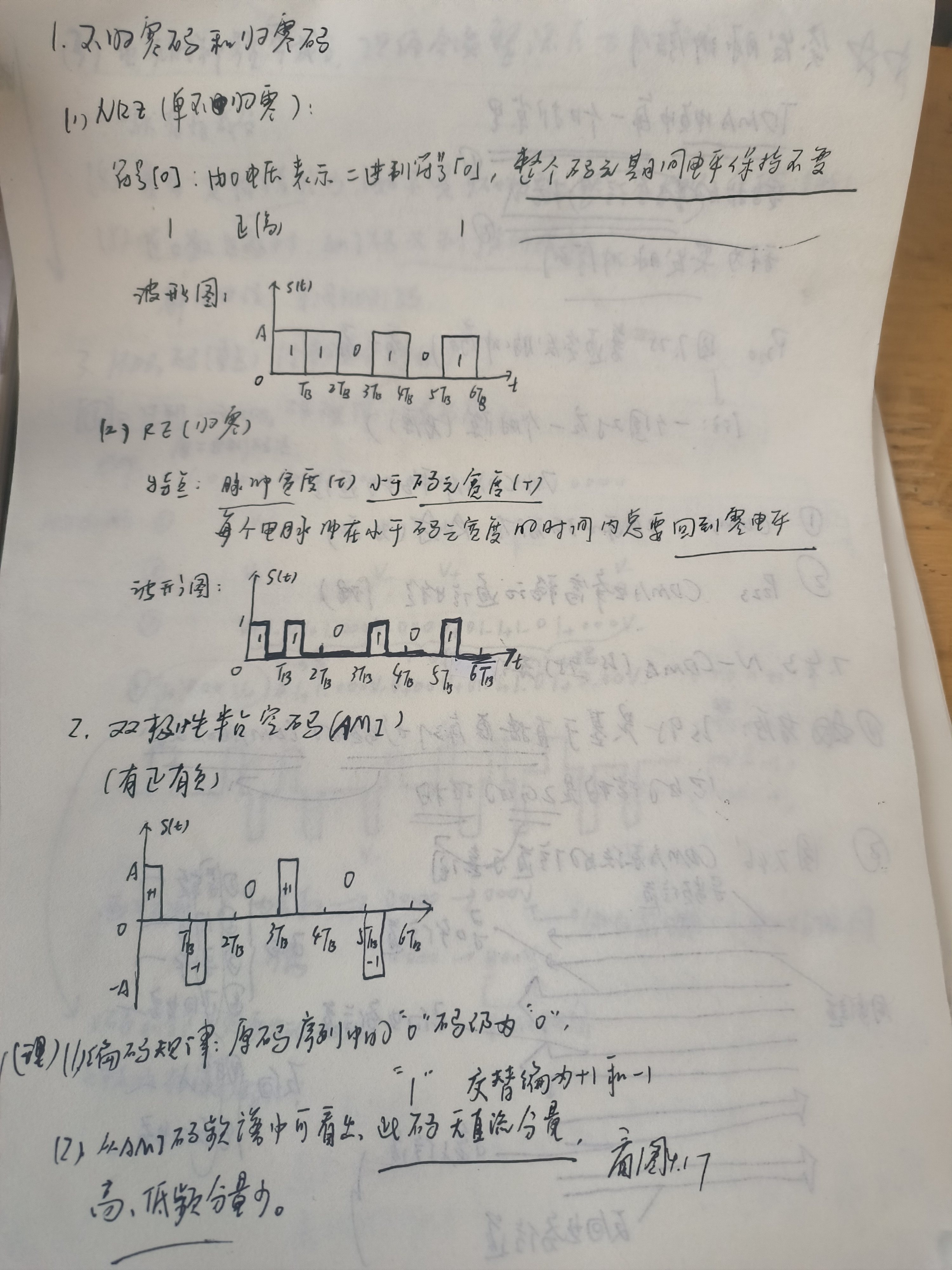

1.不归零码，整个码元期间电平保持不变

2.归零码，脉冲宽度小于码元宽度，且在单位个码元宽度内要回到零电平

3.AMI码

(1)0→0      1→±1

(2)分布特点:无直流分量，高低频分量少

但是!!

经全波整流后，变为RZ码，就有fB(直流分量)了

(3)有检错能力(为什么?因为它是双极性，双极性才能检错)

(4)连0数过多时，不利定时提取。怎么解决?HDB3码

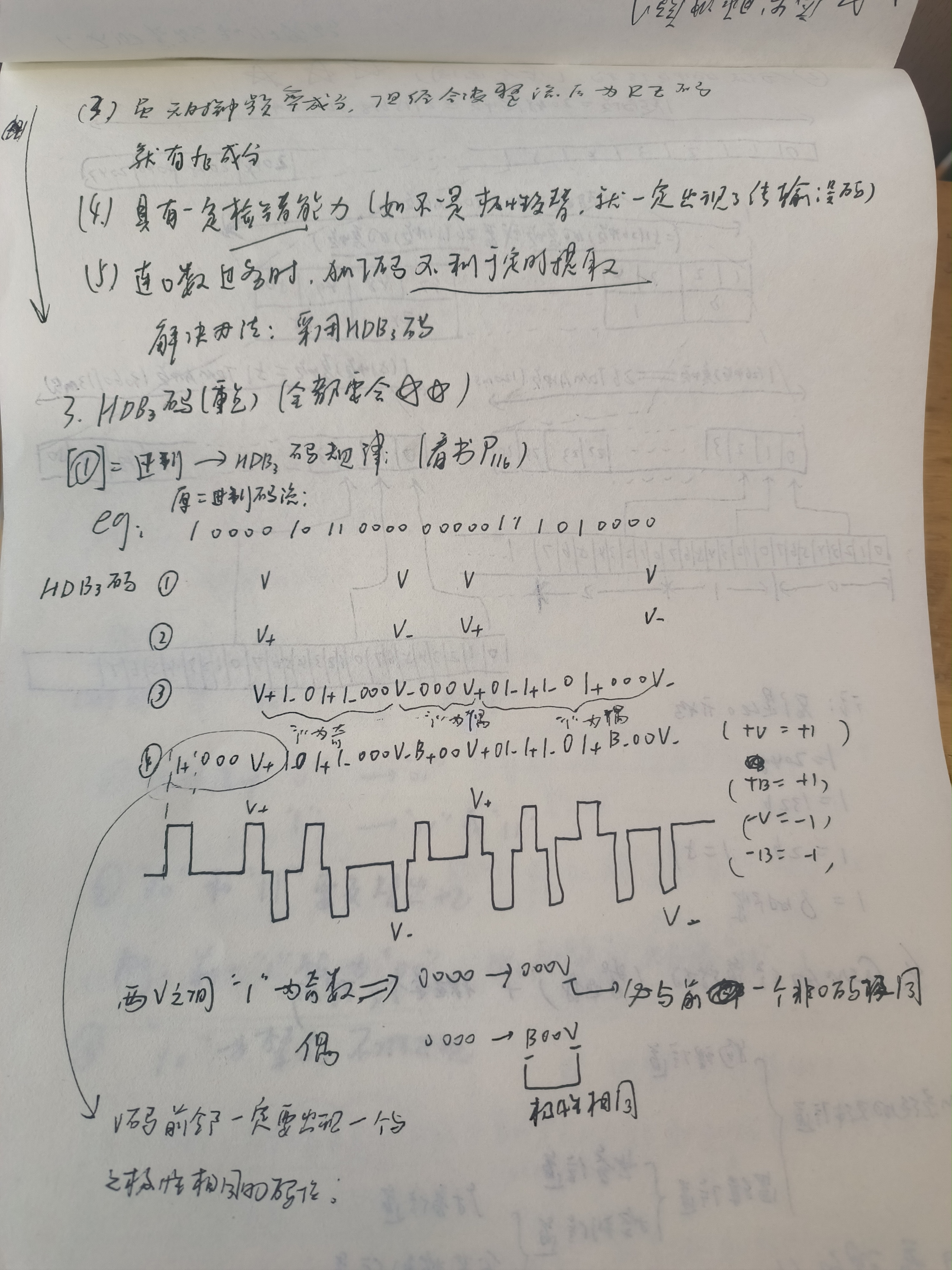

3.HDB3码

(1)如何从二进制→HDB3码?

第一，找0000

第二，把0000→000v

第三，v+ v- v+ v-

(注意，赋予v极性的时候，是忽略其他非零码存在的，直接对v正负交替即可)

第四，在第一个v+后，顺延其他非v码，并对非v码中的非零码赋予正负交替极性

第五，要面对两种情况

第一种，要使v码前邻一定出现一个与之极性相同的码位

eg:1000v+→1+000v+

第二种，没有出现上述情况，那就将0000中的第一个0替换成B

或者也可以理解为:

两个v之间，1为奇数，则0000→000v(刚好0的个数也为奇)

两个v之间，1为偶数，则0000→B00v(刚好0的个数也为偶)

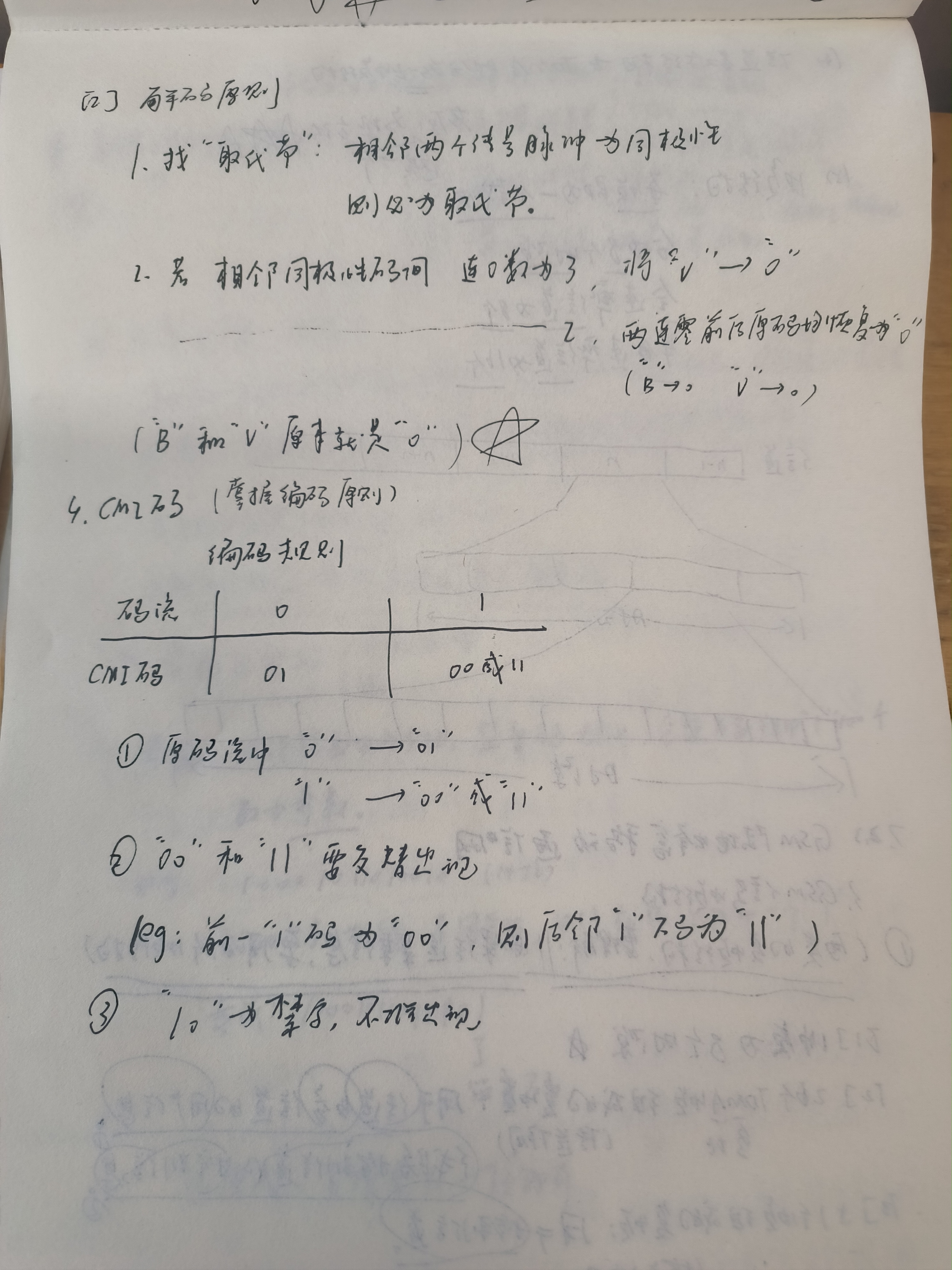

(2)如何解码?

第一种方法:逆过程法

找到两个同极性的码作为取代节，

码间若000v→0000，若B00v→0000

第二种方法，直接暴解，B和V直接换成0。

4.CMI码

(1)0→01     1→00或11

可以理解为，1要规整，0要杂。

(2)00和11交替出现

(3)10不准出现

 4.4.2扰码和解扰码

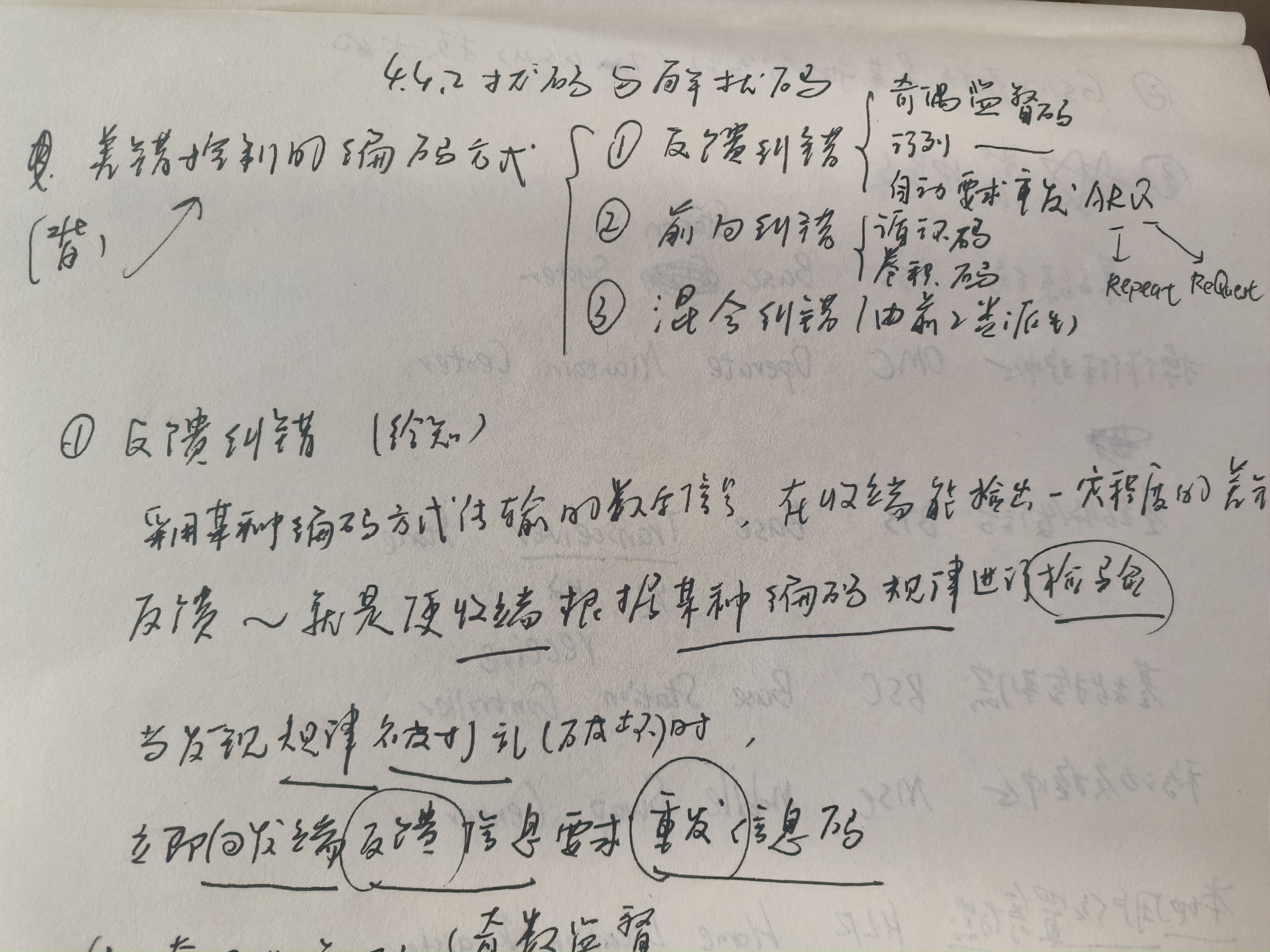

差错控制的编码方式(记忆)

(1)反馈纠错:奇偶监督码，行列监督码，自动要求重发ARQ

(只有“监督”才能反馈，只有“重发”才能反馈)

(2)前向纠错:循环码和卷积码

(3)混合纠错(前2类杂糅在一起)

————————

一.反馈纠错

定义:收端检验信号，如果发现规律被打乱，向发端要求重发。

(说白了，反馈最大的特点是“反馈”，对收端和发端都有要求)

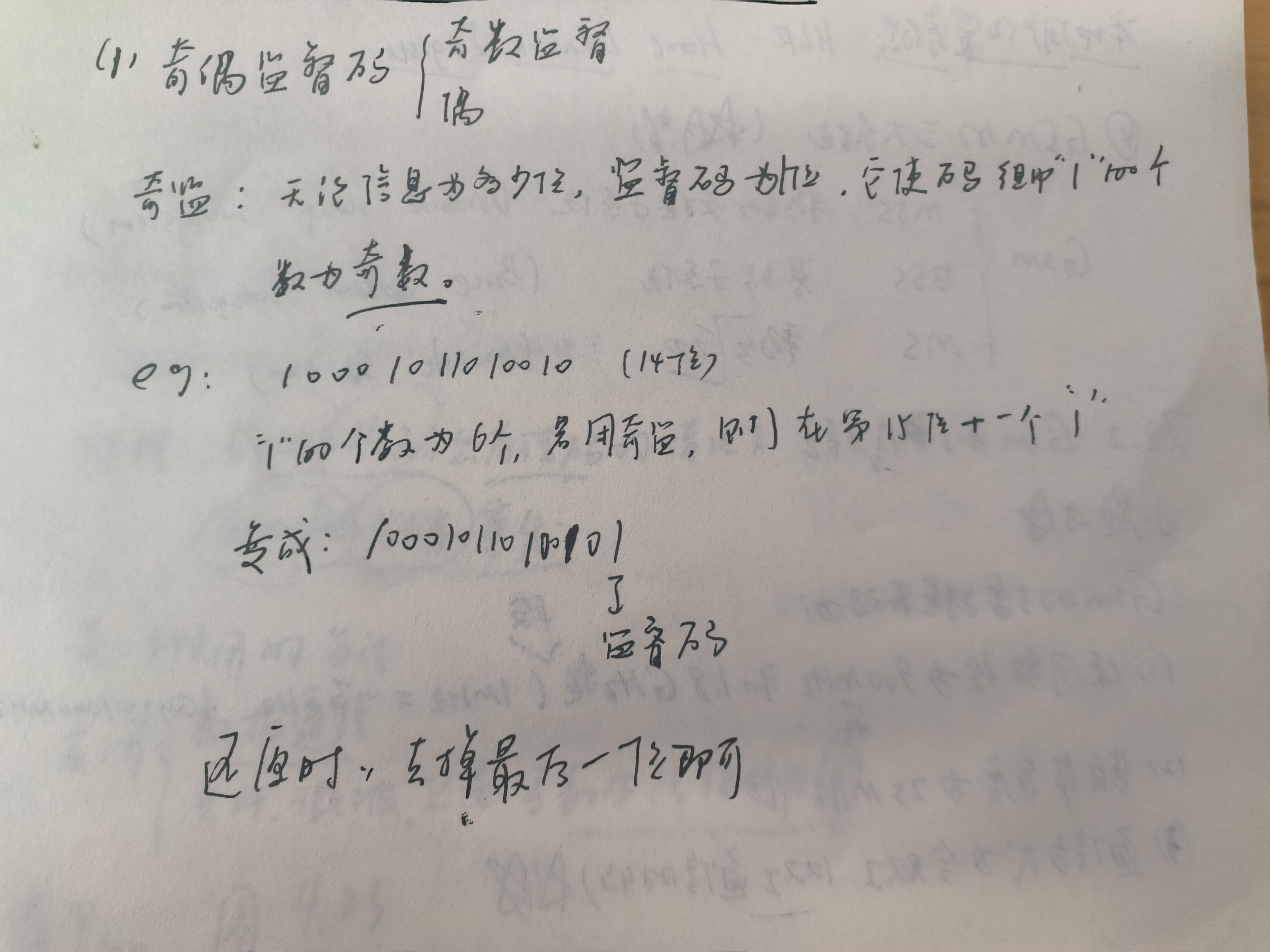

(1)奇偶监督码

分为奇监督码和偶监督码

奇监督码:无论信息多少位，都要用1位监督码，使码组1的个数为奇数

还原时，去掉最后一位即可

偶监督类似。

缺点:只知道哪一组有错，不能确定哪一位有错。

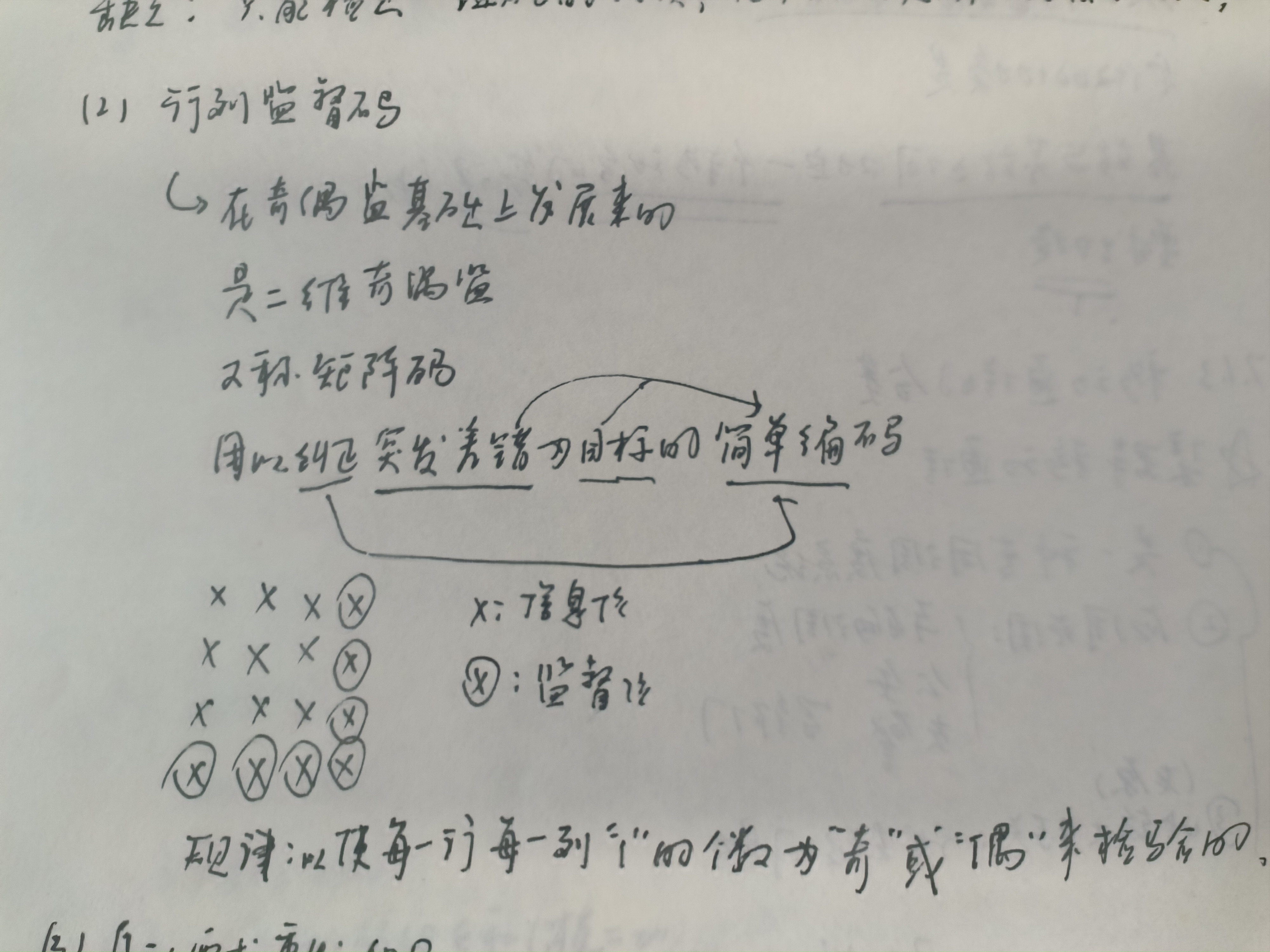

(2)行列监督码

二维版“奇偶监督码”

目的:纠正突发差错的简单编码

规律:使每一行1的个数为“奇”或“偶”来检验

(3)自动要求重发ARQ

(Automatic Repeat Request )

原理:收端检验出错，自动通知发端重发

应用:数据通信，光纤、微波、卫星等数字传输系统。

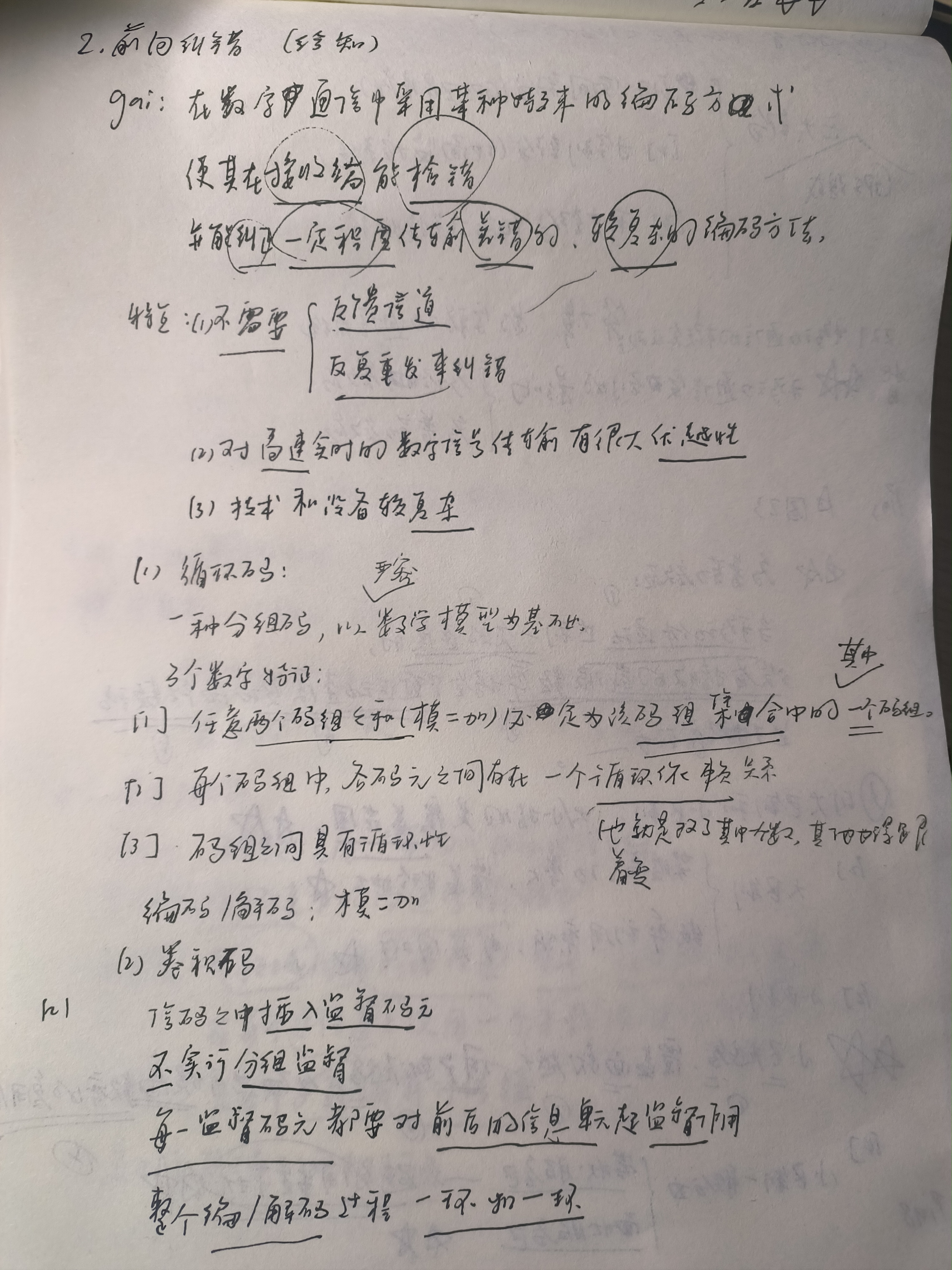

二.前向纠错



定义:使接收端能检错，并能纠正一定程度传输差错的复杂的编码方法。

(说白了，前向纠错使接收端变得nb，既能检错+纠错一体)

特点:

(1)不需要反馈信道，反复重发来纠错(发端闲置了)

(2)对高速传输有很大优越性(接收端直接把活儿全干完了，干完直接传输就行，所以高速)

(3)技术和设备较复杂(因为nb，所以复杂)

1.循环码

定义:一种分组码，以数学模型为基础

3个数字特征:

(1)两个码组想加＝集合中任意一个码组

(2)码元之间循环依赖

(3)码组有循环性

2.卷积码

加入监督码元，

不实行分组监督，

每一个监督码元监督前后信息单元，

整个编码/解码过程一环扣一环

(说白了，每个码元都要挑大梁，人民的力量)

补充一个前向纠错案例:

汉明码

常用的(7,4)汉明码

信息码元4位，监督码元3位(这和循环码刚好相反)
