ESP32—Aduino驱动oled示例代码讲解

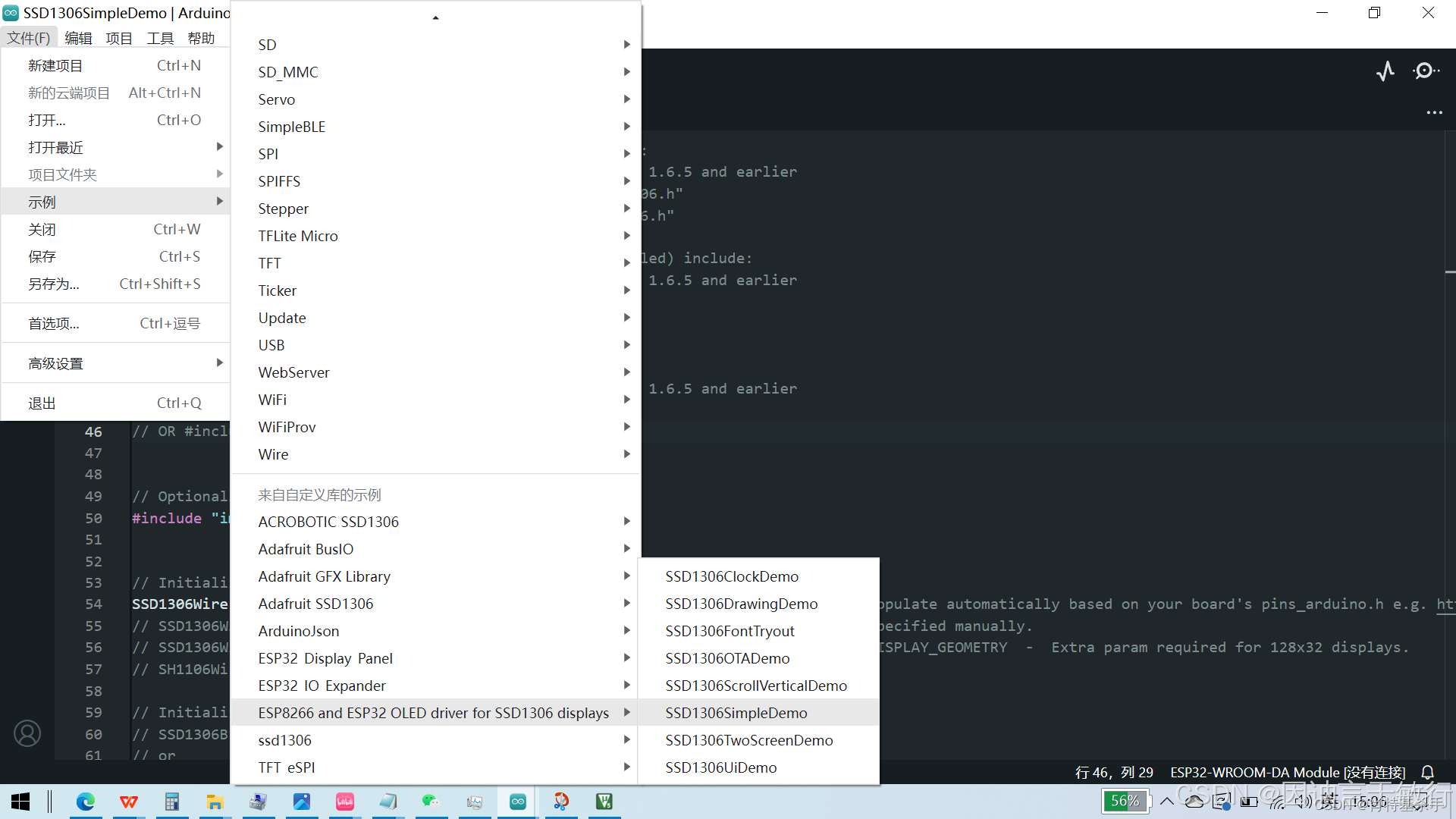

 首先，下载好ssd1306库（注意是两者通用的，不要直接下载前边的，当然下载了也无所谓）找到esp32和esp8266通用的库，然后在文件>示例>未定义示例>ESP8266 and ESP32 OLED

diver for SSD1306 displays>SSD1306 SimpleDemo打开，如下图所示

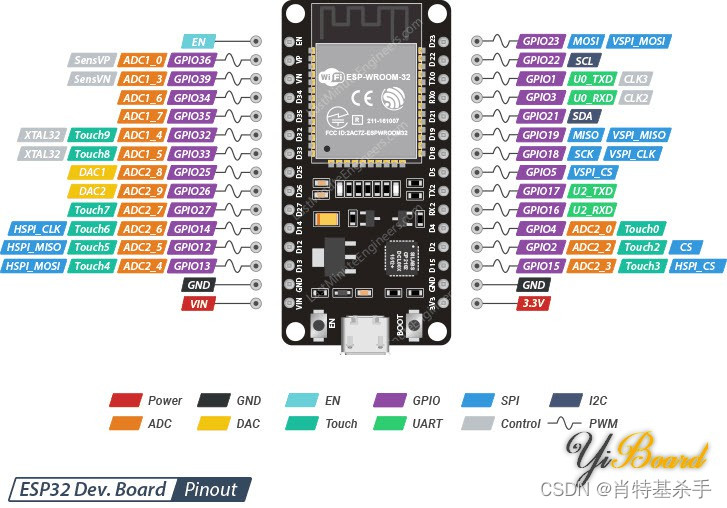

 打开后，更改第54行的代码，取消注释，写入数据和时钟引脚，注意SDA是21号数据引脚，SCL是22号时钟引脚，与oled显示屏的对应引脚相连接。

 为方便读者理解，我把更改后可直接驱动的代码放下边，读者也可打开自行更改。

#include <Wire.h>

#include "SSD1306Wire.h"

 #include "SSD1306.h"

#include "images.h"

SSD1306Wire display(0x3c, 21, 22);

#define DEMO_DURATION 3000

typedef void (*Demo)(void);

int demoMode = 0;

int counter = 1;

void setup() {

  Serial.begin(115200);

  Serial.println();

  Serial.println();

  display.init();

  display.flipScreenVertically();

  display.setFont(ArialMT_Plain_10);



}

void drawFontFaceDemo() {

 display.setTextAlignment(TEXT_ALIGN_LEFT);

  display.setFont(ArialMT_Plain_10);

  display.drawString(0, 0, "Hello world");

  display.setFont(ArialMT_Plain_16);

  display.drawString(0, 10, "Hello world");

  display.setFont(ArialMT_Plain_24);

  display.drawString(0, 26, "Hello world");

}

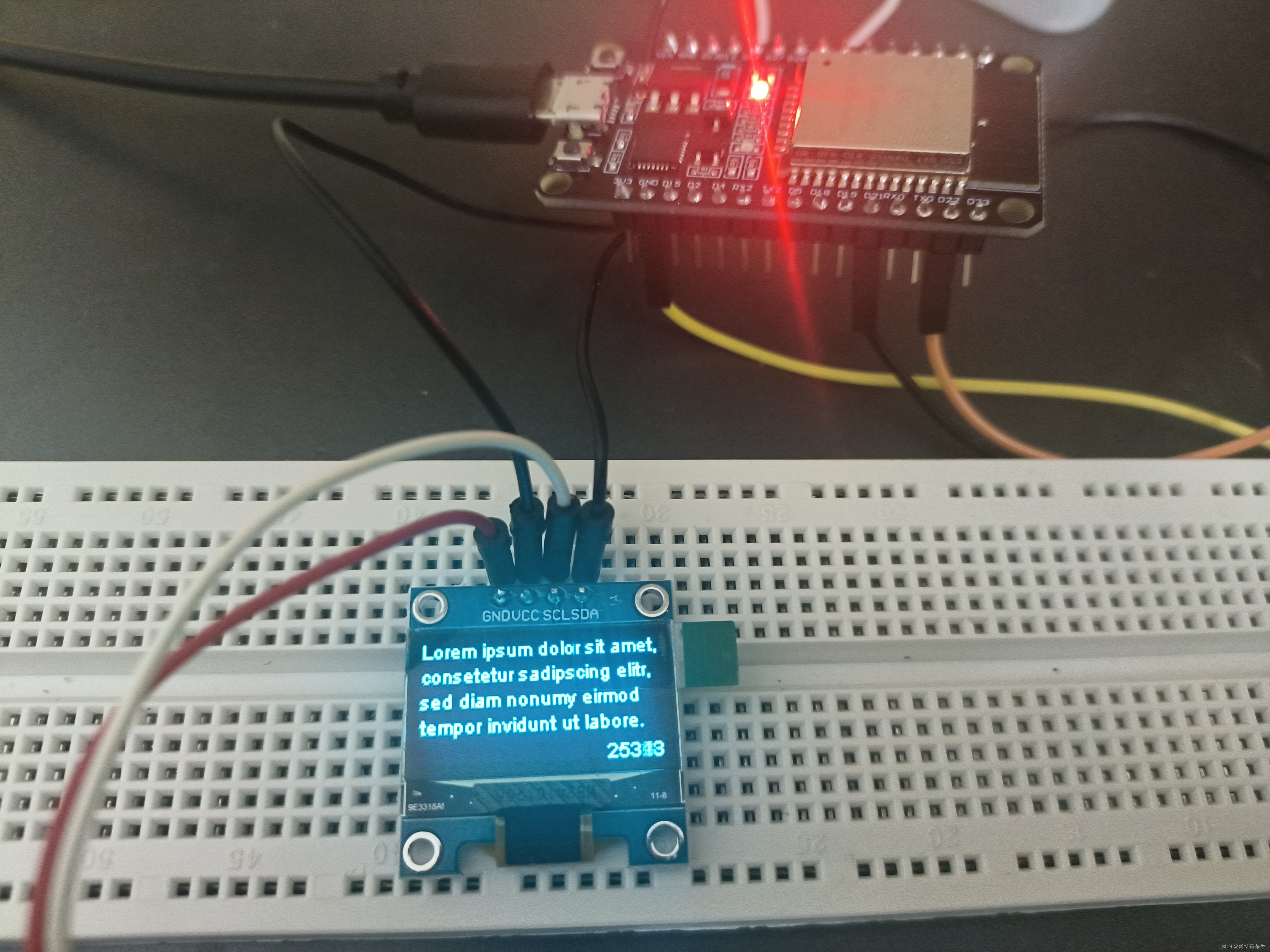

void drawTextFlowDemo() {

  display.setFont(ArialMT_Plain_10);

  display.setTextAlignment(TEXT_ALIGN_LEFT);

  display.drawStringMaxWidth(0, 0, 128,

                             "Lorem ipsum\n dolor sit amet, consetetur sadipscing elitr, sed diam nonumy eirmod tempor invidunt ut labore." );

}

void drawTextAlignmentDemo() {

  display.setFont(ArialMT_Plain_10);

 display.setTextAlignment(TEXT_ALIGN_LEFT);

  display.drawString(0, 10, "Left aligned (0,10)");

 display.setTextAlignment(TEXT_ALIGN_CENTER);

  display.drawString(64, 22, "Center aligned (64,22)");  display.setTextAlignment(TEXT_ALIGN_RIGHT);

  display.drawString(128, 33, "Right aligned (128,33)");

}

void drawRectDemo() {

  for (int i = 0; i < 10; i++) {

    display.setPixel(i, i);

    display.setPixel(10 - i, i);

  }

  display.drawRect(12, 12, 20, 20);

  display.fillRect(14, 14, 17, 17);

  display.drawHorizontalLine(0, 40, 20);

  display.drawVerticalLine(40, 0, 20);

}

void drawCircleDemo() {

  for (int i = 1; i < 8; i++) {

    display.setColor(WHITE);

    display.drawCircle(32, 32, i * 3);

    if (i % 2 == 0) {

      display.setColor(BLACK);

    }

    display.fillCircle(96, 32, 32 - i * 3);

  }

}

void drawProgressBarDemo() {

  int progress = (counter / 5) % 100;

  display.drawProgressBar(0, 32, 120, 10, progress);

 display.setTextAlignment(TEXT_ALIGN_CENTER);

  display.drawString(64, 15, String(progress) + "%");

}

void drawImageDemo() {

  display.drawXbm(34, 14, WiFi_Logo_width, WiFi_Logo_height, WiFi_Logo_bits);

}



Demo demos[] = {drawFontFaceDemo, drawTextFlowDemo, drawTextAlignmentDemo, drawRectDemo, drawCircleDemo, drawProgressBarDemo, drawImageDemo};

int demoLength = (sizeof(demos) / sizeof(Demo));

long timeSinceLastModeSwitch = 0;



void loop() {

  display.clear();

  demos[demoMode]();

  display.setFont(ArialMT_Plain_10);

  display.setTextAlignment(TEXT_ALIGN_RIGHT);

  display.drawString(128, 54, String(millis()));

  display.display();

  if (millis() - timeSinceLastModeSwitch > DEMO_DURATION) {

    demoMode = (demoMode + 1) % demoLength;

    timeSinceLastModeSwitch = millis();

  }

  counter++;

  delay(10);

}



以下是代码的详细解释

 #include <Wire.h>

// 包含Wire库，用于启用I2C通信。

#include "SSD1306Wire.h"

// 包含SSD1306Wire库，用于通过I2C接口控制SSD1306 OLED显示屏。

#include "SSD1306.h"

// 包含SSD1306库，提供了操作OLED显示屏的函数。

#include "images.h"

// 包含images库，可能包含要在OLED上显示的位图图像。(一个WiFi的logo)

SSD1306Wire display(0x3c, 21, 22);

// 创建一个SSD1306Wire对象，初始化显示屏，I2C地址为0x3c，SDA和SCL引脚分别为21和22。

#define DEMO_DURATION 3000

// 定义一个宏，表示每个演示模式的持续时间（3000毫秒）。

typedef void (*Demo)(void);

// 定义一个函数指针类型Demo，指向没有参数和返回值的函数。

int demoMode = 0;

// 定义一个整型变量demoMode，用于跟踪当前的演示模式。

int counter = 1;

// 定义一个整型变量counter，用于计数。

void setup() {

  Serial.begin(115200);

  // 初始化串行通信，设置波特率为115200。

  Serial.println();

  // 在串行监视器上打印一个空行。

  Serial.println();

  // 在串行监视器上再打印一个空行。

  display.init();

  // 初始化OLED显示屏。

  display.flipScreenVertically();

  // 翻转显示屏的垂直方向。

  display.setFont(ArialMT_Plain_10);

  // 设置默认字体为ArialMT_Plain_10。

}



// 以下是各个演示函数的定义，下面将逐一解释：



void drawFontFaceDemo() {

  // ...（见下文）

}



void drawTextFlowDemo() {

  // ...（见下文）

}



void drawTextAlignmentDemo() {

  // ...（见下文）

}



void drawRectDemo() {

  // ...（见下文）

}



void drawCircleDemo() {

  // ...（见下文）

}



void drawProgressBarDemo() {

  // ...（见下文）

}



void drawImageDemo() {

  // ...（见下文）

}



Demo demos[] = {drawFontFaceDemo, drawTextFlowDemo, drawTextAlignmentDemo, drawRectDemo, drawCircleDemo, drawProgressBarDemo, drawImageDemo};

// 创建一个Demo类型的数组，包含指向所有演示函数的指针。



int demoLength = (sizeof(demos) / sizeof(Demo));

// 计算演示函数数组的长度。



long timeSinceLastModeSwitch = 0;

// 定义一个长整型变量，用于记录上次切换演示模式的时间。



void loop() {



  display.clear();

  // 清除显示屏上的内容。



  demos[demoMode]();

  // 执行当前演示模式的函数。



  display.setFont(ArialMT_Plain_10);

  // 设置字体为ArialMT_Plain_10。



  display.setTextAlignment(TEXT_ALIGN_RIGHT);

  // 设置文本对齐方式为右对齐。



  display.drawString(128, 54, String(millis()));

  // 在位置(128, 54)绘制当前运行时间的字符串。



  display.display();

  // 更新显示屏，显示所有绘制的内容。



  if (millis() - timeSinceLastModeSwitch > DEMO_DURATION) {

    // 如果自上次切换演示模式以来超过演示模式的持续时间：

    demoMode = (demoMode + 1) % demoLength;

    // 切换到下一个演示模式。

    timeSinceLastModeSwitch = millis();

    // 更新上次切换演示模式的时间。

  }

  counter++;

  // 增加计数器。



  delay(10);

  // 程序暂停10毫秒。

}

 各个函数的功能解释

void drawFontFaceDemo() {

  display.setTextAlignment(TEXT_ALIGN_LEFT);

  // 设置文本对齐方式为左对齐。



  display.setFont(ArialMT_Plain_10);

  // 设置字体为ArialMT_Plain_10。

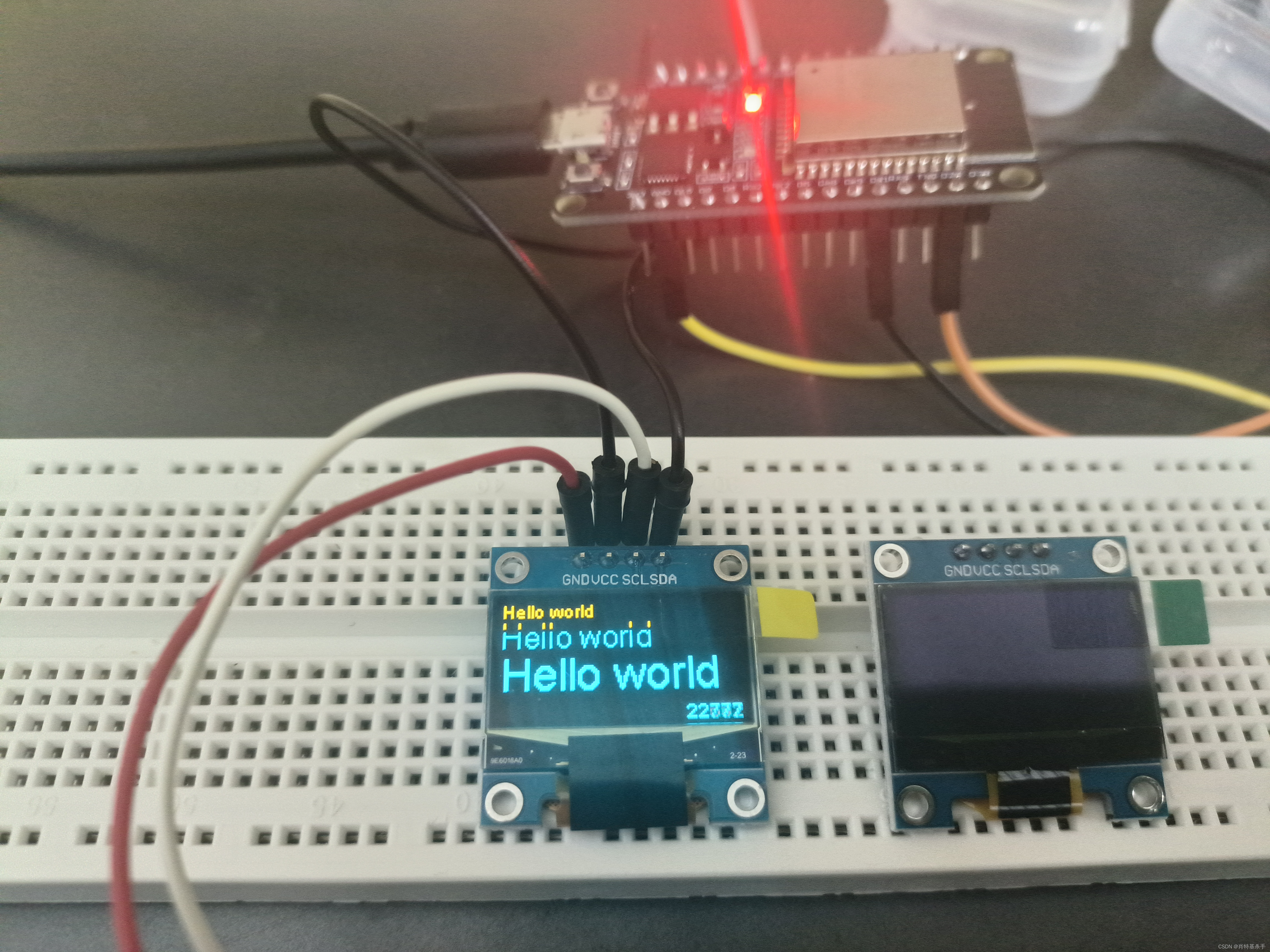

  display.drawString(0, 0, "Hello world");

  // 在位置(0, 0)绘制字符串"Hello world"。



  display.setFont(ArialMT_Plain_16);

  // 设置字体为ArialMT_Plain_16。



  display.drawString(0, 10, "Hello world");

  // 在位置(0, 10)绘制字符串"Hello world"。



  display.setFont(ArialMT_Plain_24);

  // 设置字体为ArialMT_Plain_24。



  display.drawString(0, 26, "Hello world");

  // 在位置(0, 26)绘制字符串"Hello world"。

}



// 其他演示
