《电子电路实验I》实验报告——一阶RC电路频率特性研究

已于 2024-05-30 12:38:33 修改
阅读量1.2k 收藏 11
点赞数 7
文章标签： 学习
于 2024-05-30 11:56:47 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/2301_81499699/article/details/139319861
版权

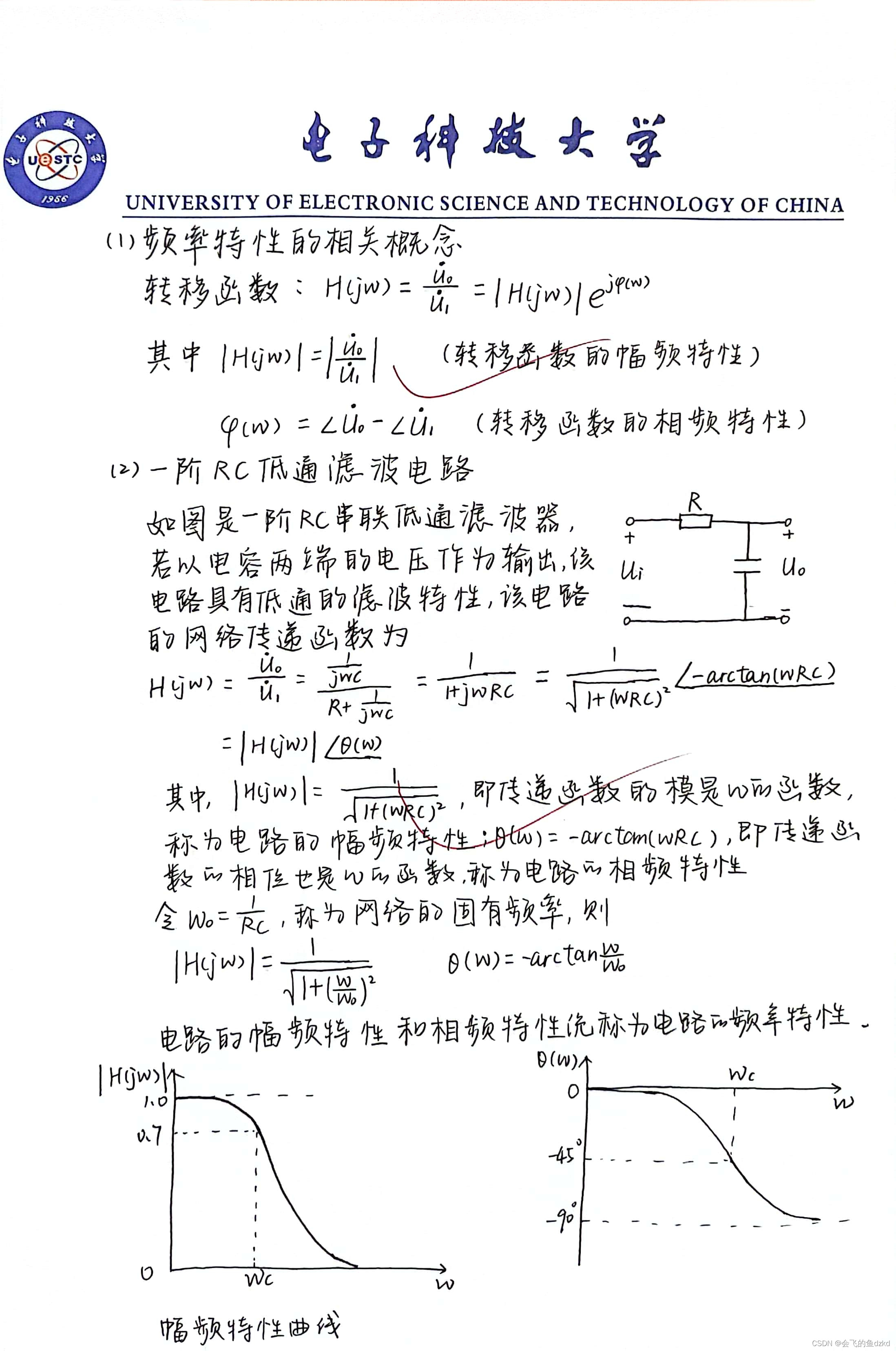

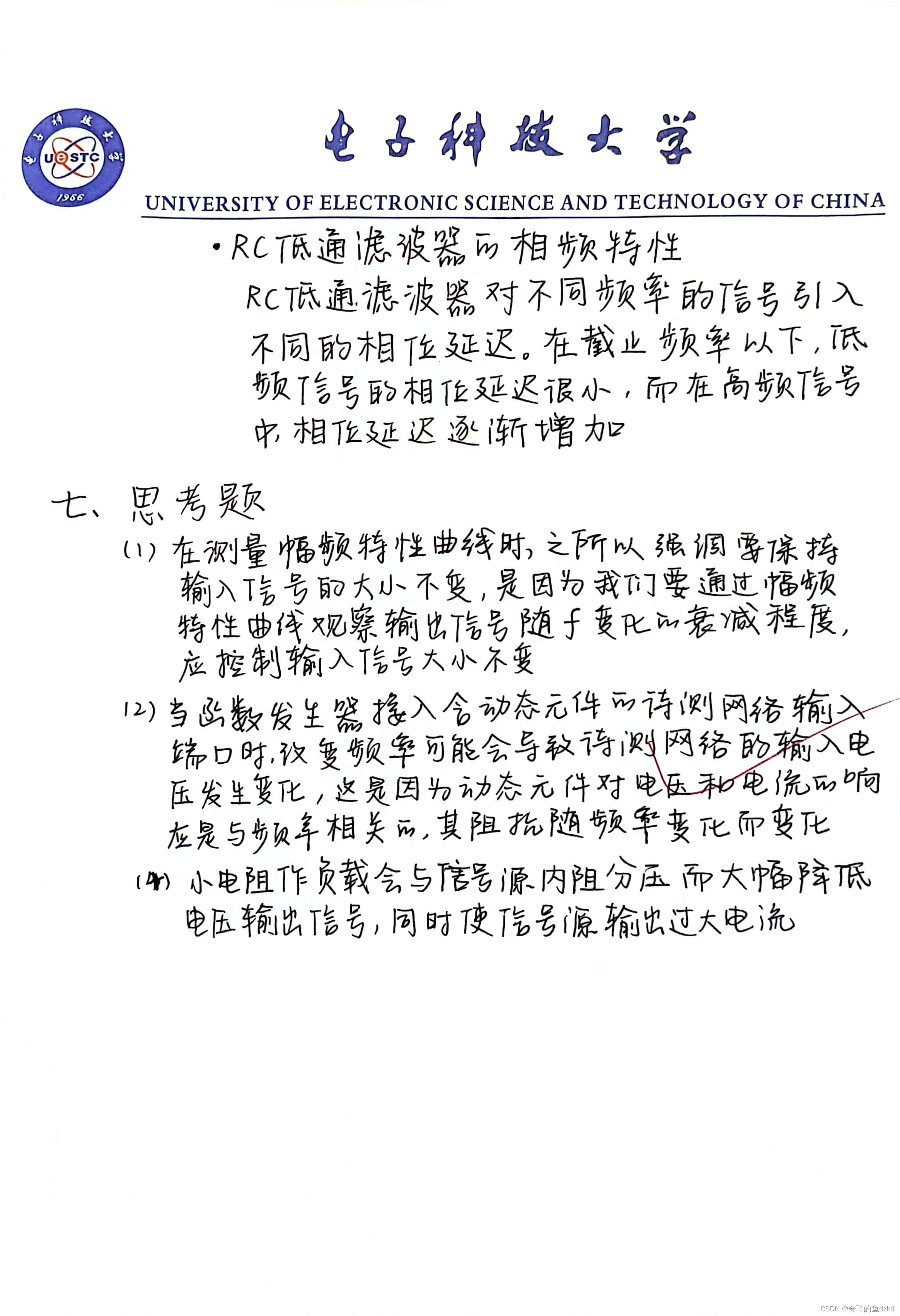

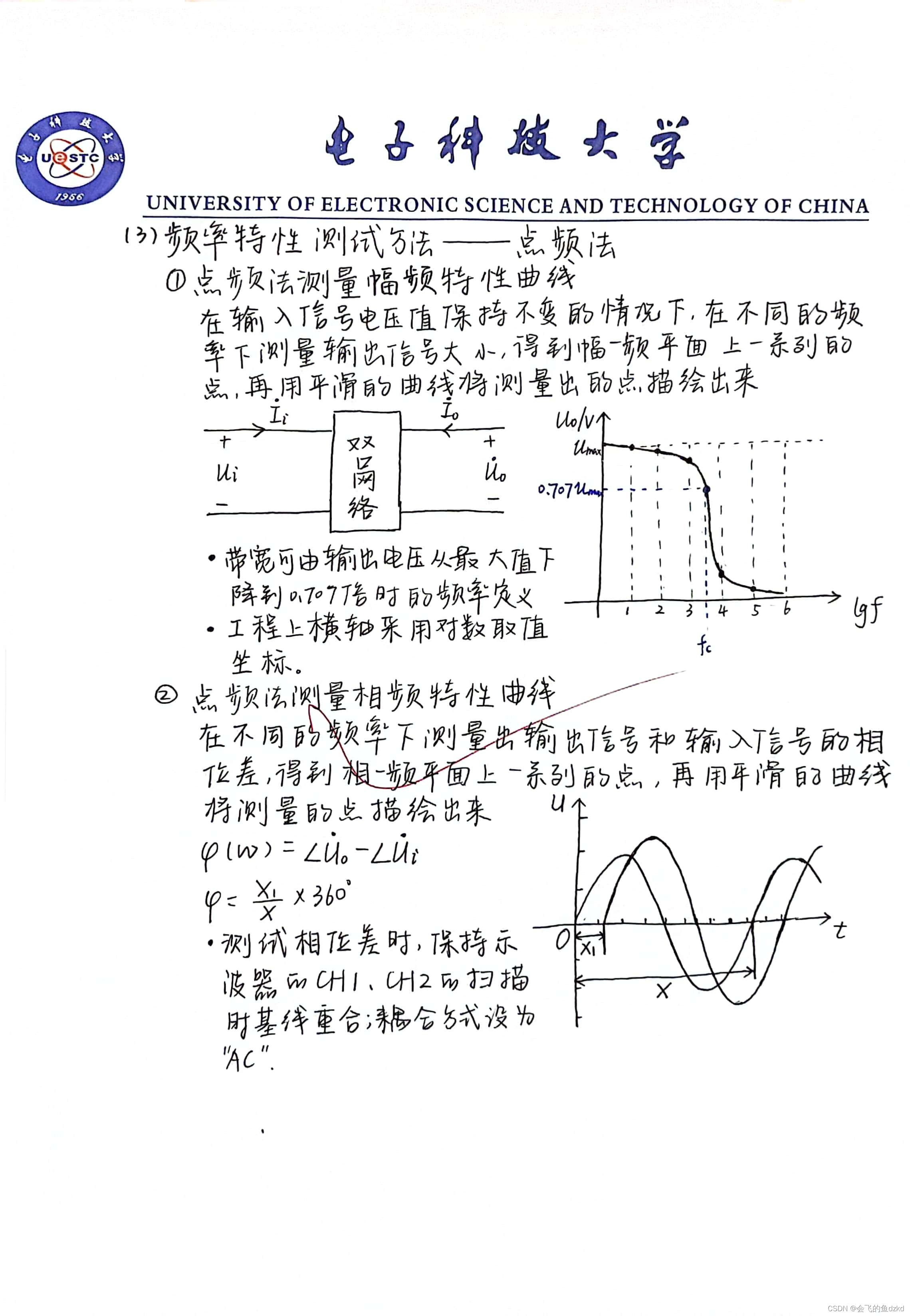

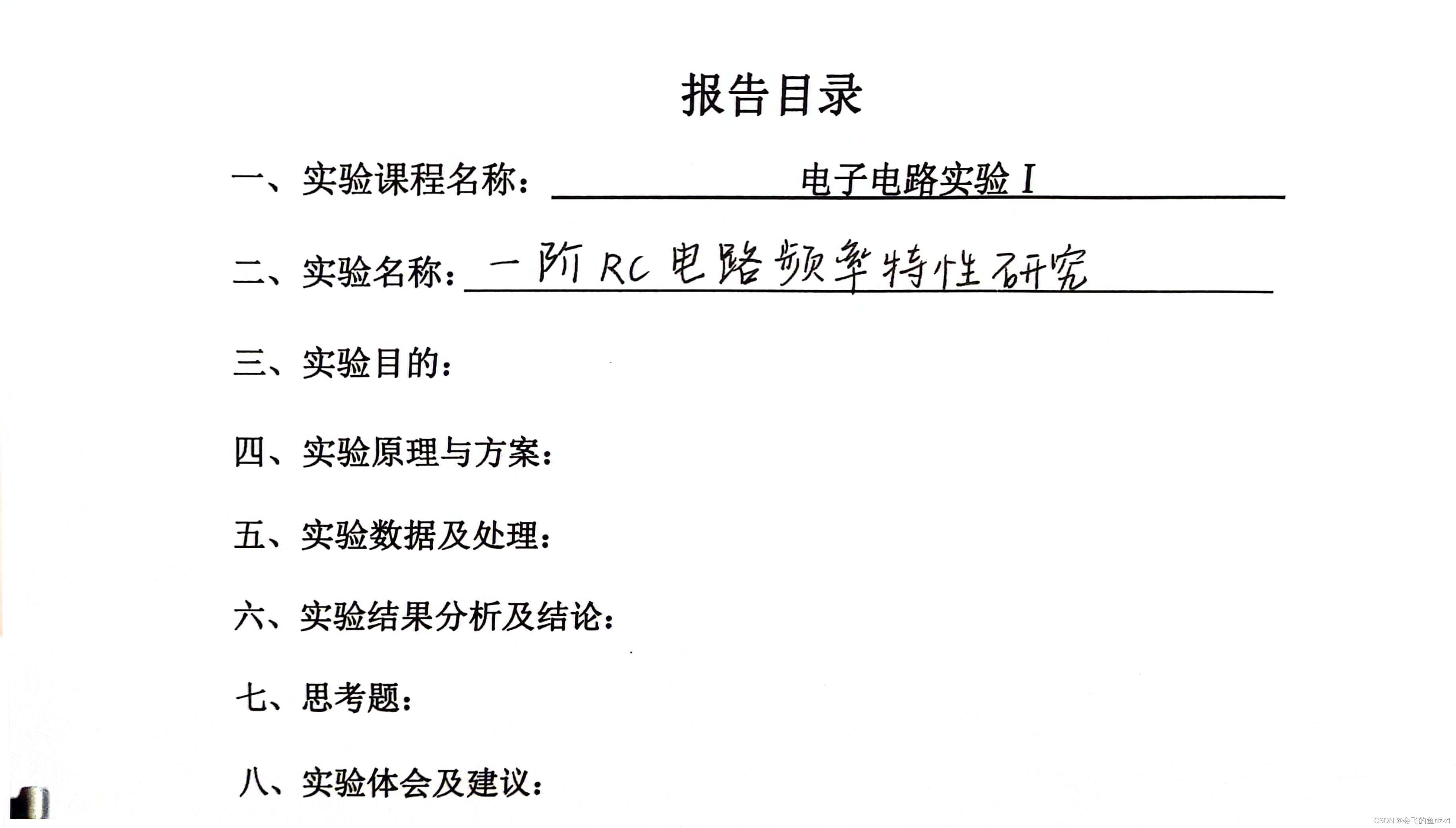

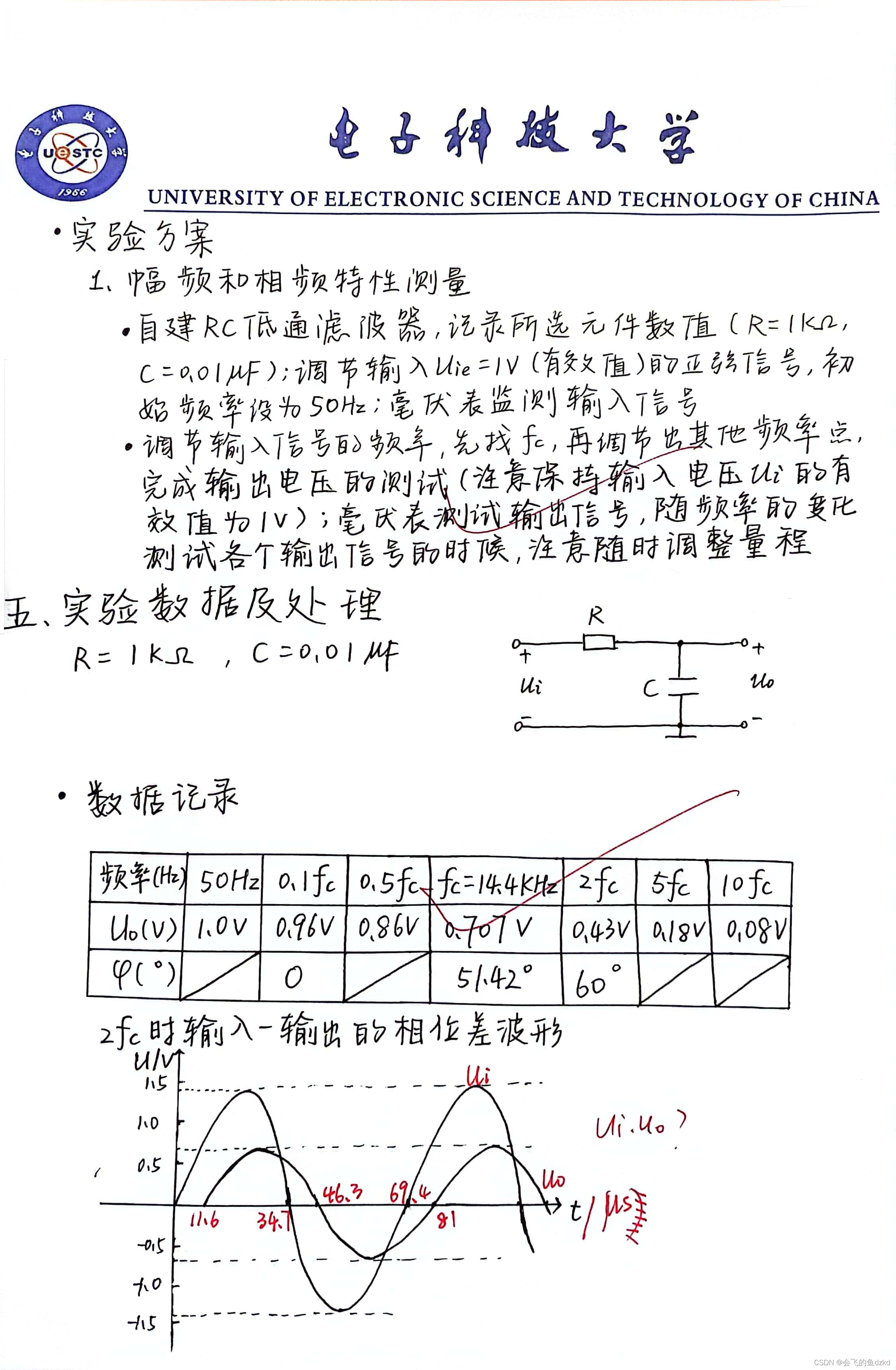

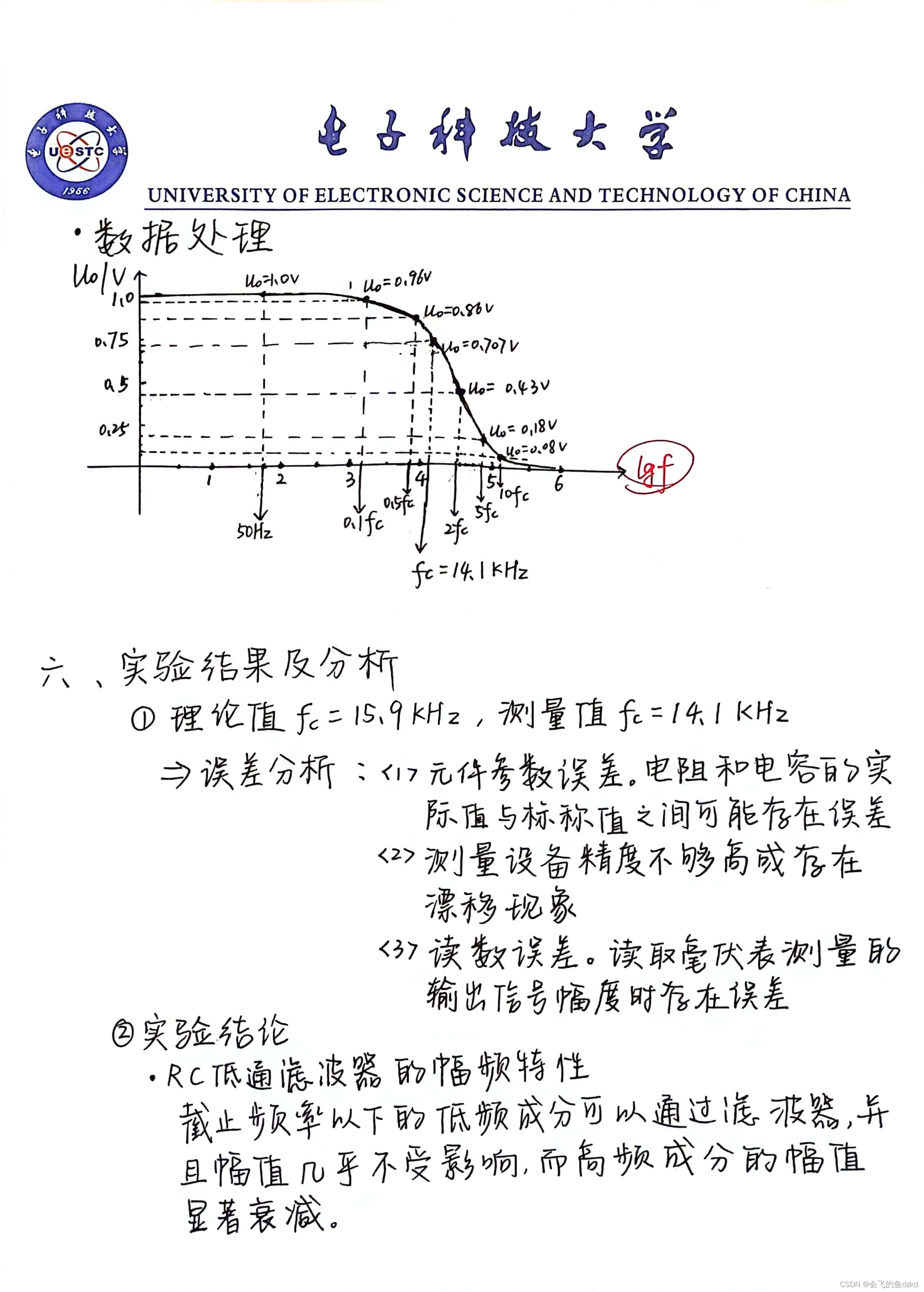

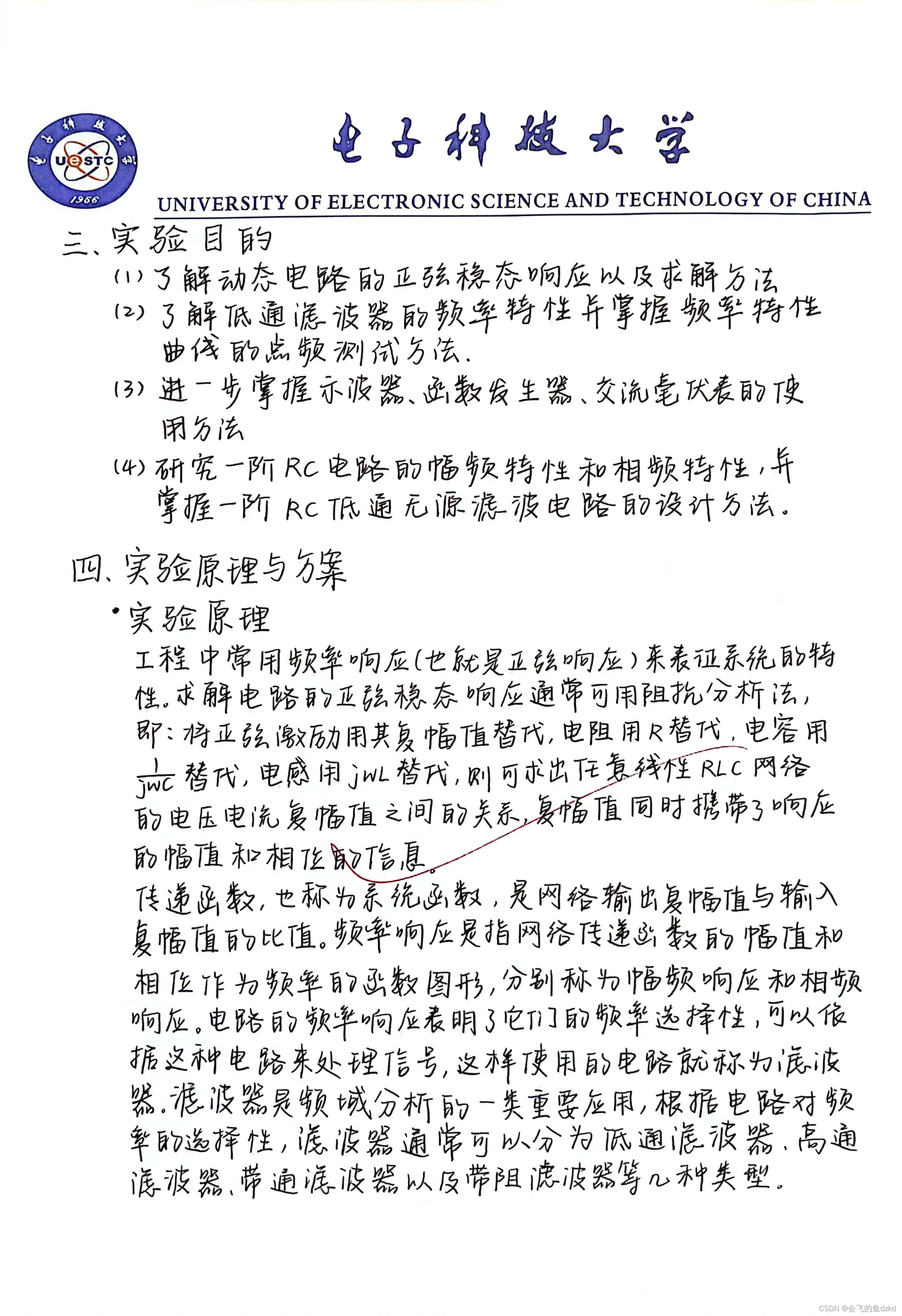

实验名称：一阶RC电路频率特性研究














最低0.47元/天 解锁文章
