说明：本实验是自动化类学生上的电路原理实验课，实验比较简单，但是据我了解部分学生还不会使用Multisim软件对电容电感的充电放电过程电压、电流与时间进行瞬态分析，让U与t、I与t的函数关系仿真显示出来。 所以我做了这次实验内容和实验操作分享，希望能帮助各位同学。

实验操作分享

一、电容充电和放电过程的U与t的瞬态分析仿真操作教学分享

1.打开 Multisim软件（我本人使用的Multisim最新版本Multisim14.3），在上面界面点击仿真。（在此之前你肯定是要先搭载好你要仿真进行瞬态分析的电路）

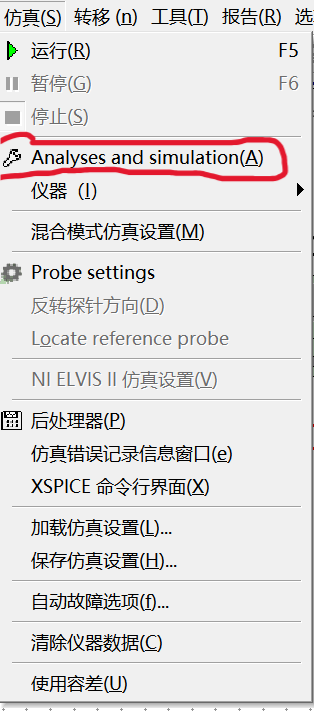

2.然后出现如下的选项，点击Analyses and simulation。

3.然后就会弹出小窗口，出现Analyses and simulation的有关界面，在左手界面点击瞬态分析，就进入了瞬态分析界面，在分析参数可以调整你的起始时间和结束时间。

不同时间长短的瞬态分析图效果：

4.选择你想要瞬态分析的参数

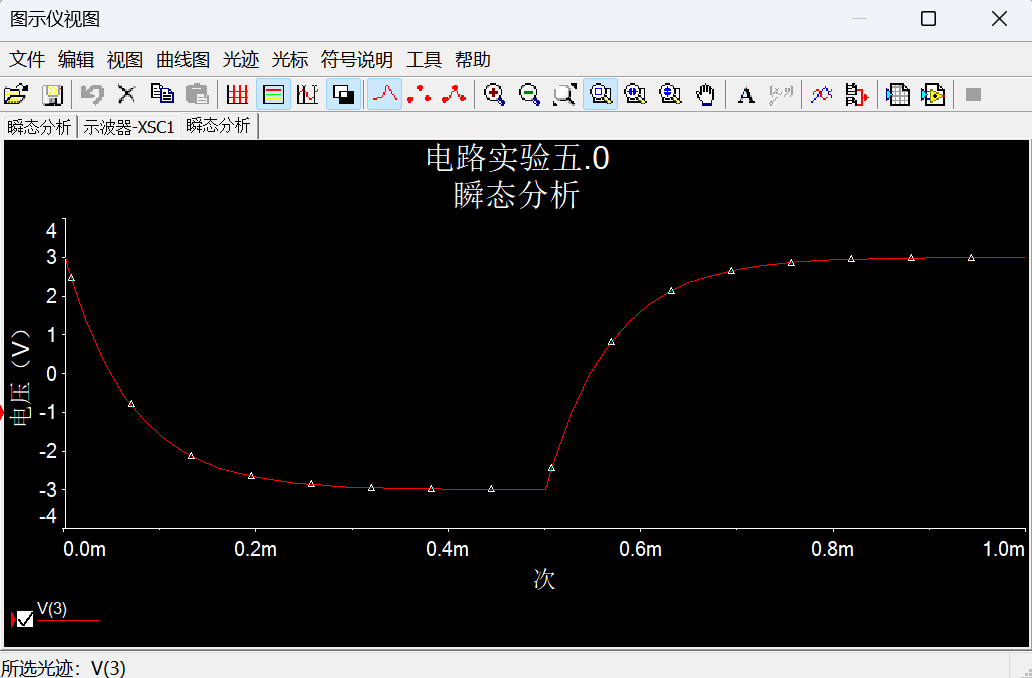

5.然后点击run ，就能出现U与t的瞬态分析函数图

6.特别提要：

二、实验中的Multisim软件搭载电路与仿真

1.前三大次实验内容（第四次实验教室没有1MΩ这么的电阻）

实验操作分享

一、电容充电和放电过程的U与t的瞬态分析仿真操作教学分享

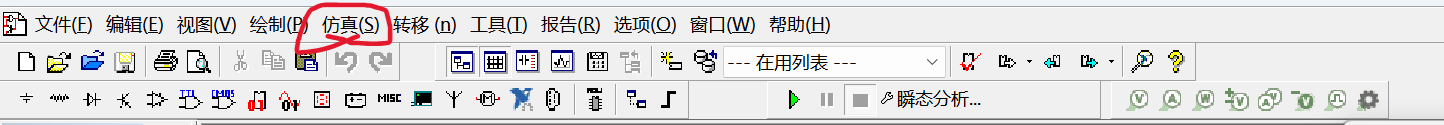

1.打开 Multisim软件（我本人使用的Multisim最新版本Multisim14.3），在上面界面点击仿真。（在此之前你肯定是要先搭载好你要仿真进行瞬态分析的电路）

2.然后出现如下的选项，点击Analyses and simulation。

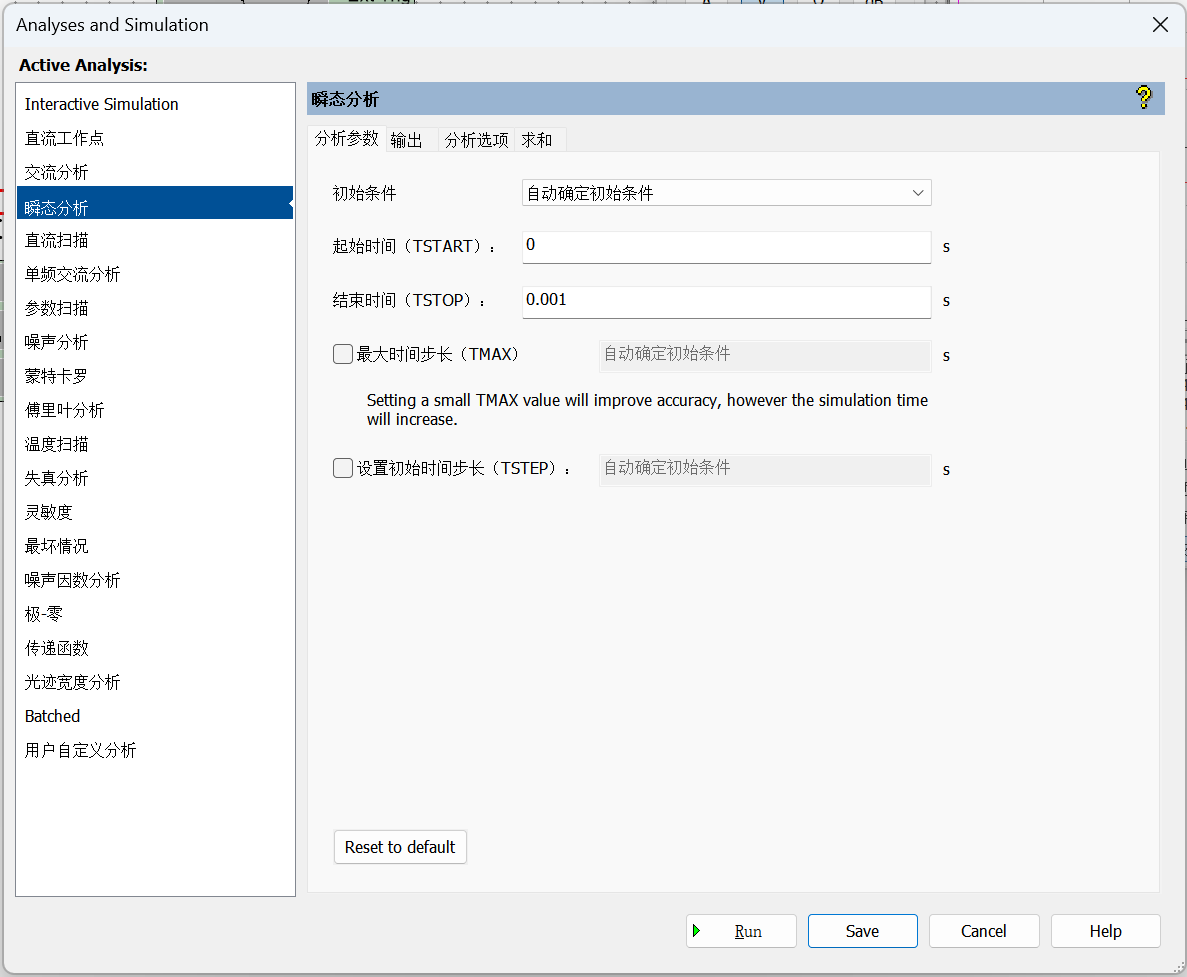

3.然后就会弹出小窗口，出现Analyses and simulation的有关界面，在左手界面点击瞬态分析，就进入了瞬态分析界面，在分析参数可以调整你的起始时间和结束时间。

不同时间长短的瞬态分析图效果：

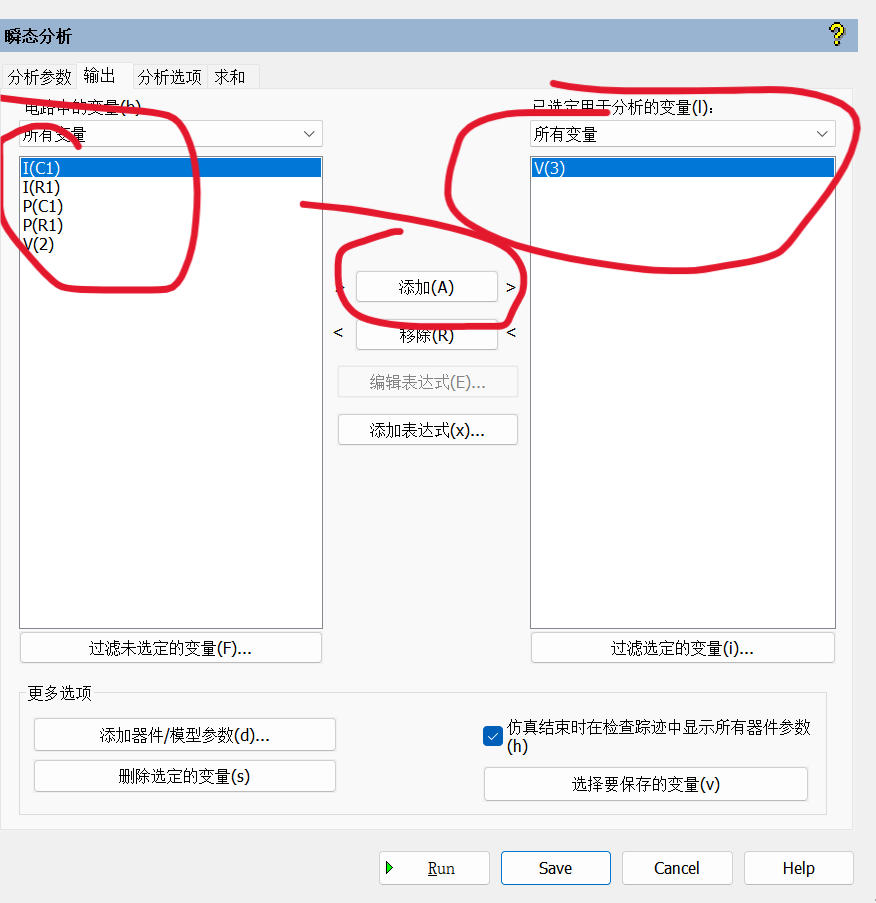

4.选择你想要瞬态分析的参数

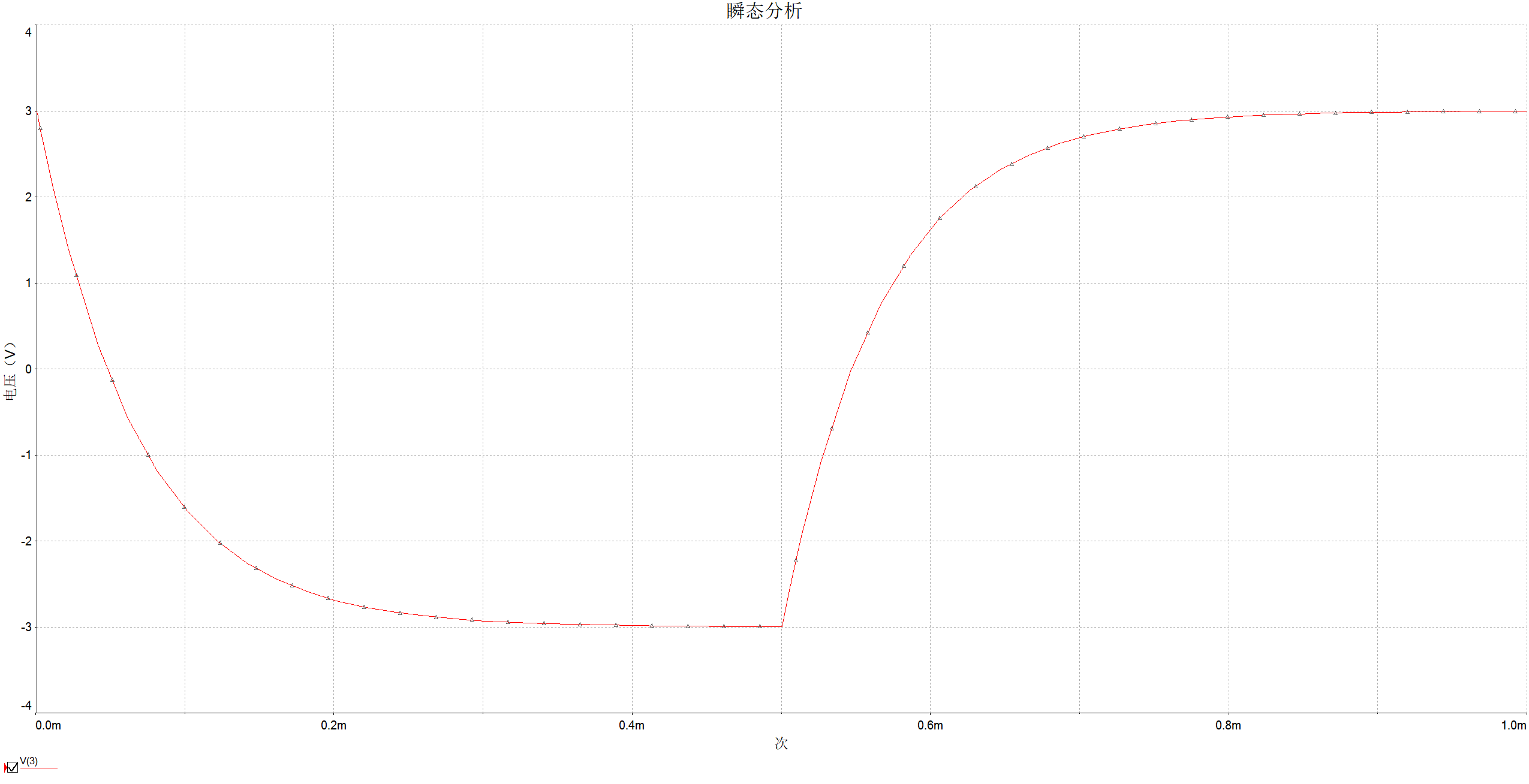

5.然后点击run ，就能出现U与t的瞬态分析函数图

6.特别提要：

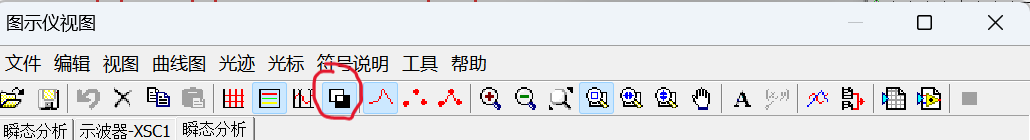

（一）更改瞬态分析图背景黑白色

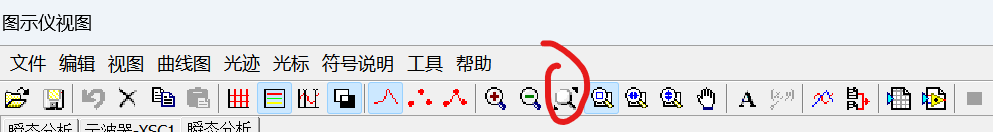

（二）复位函数图

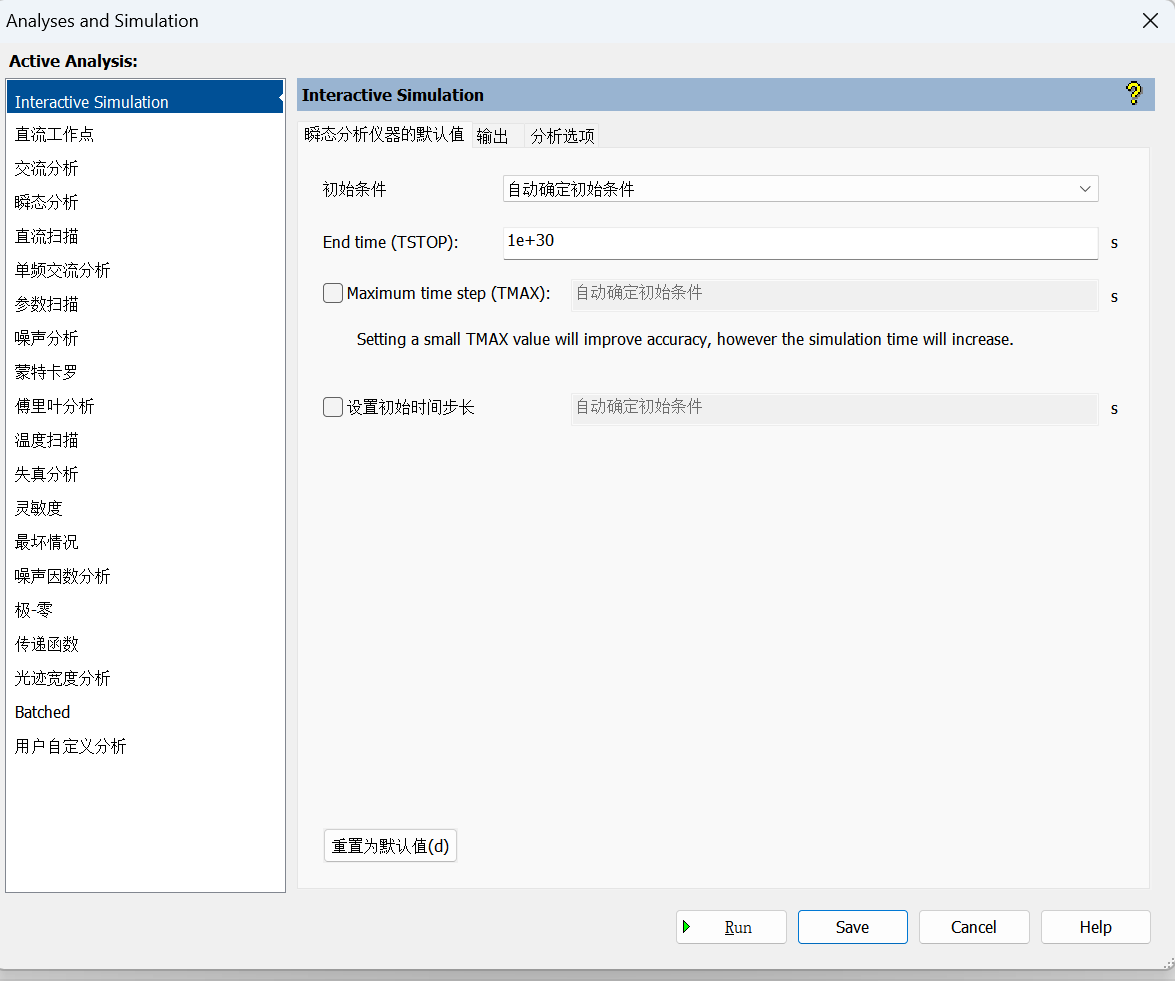

（三）取消瞬态分析，返回默认仿真电路，在Analyses and Simulation界面点击Interaction Simulation

二、实验中的Multisim软件搭载电路与仿真

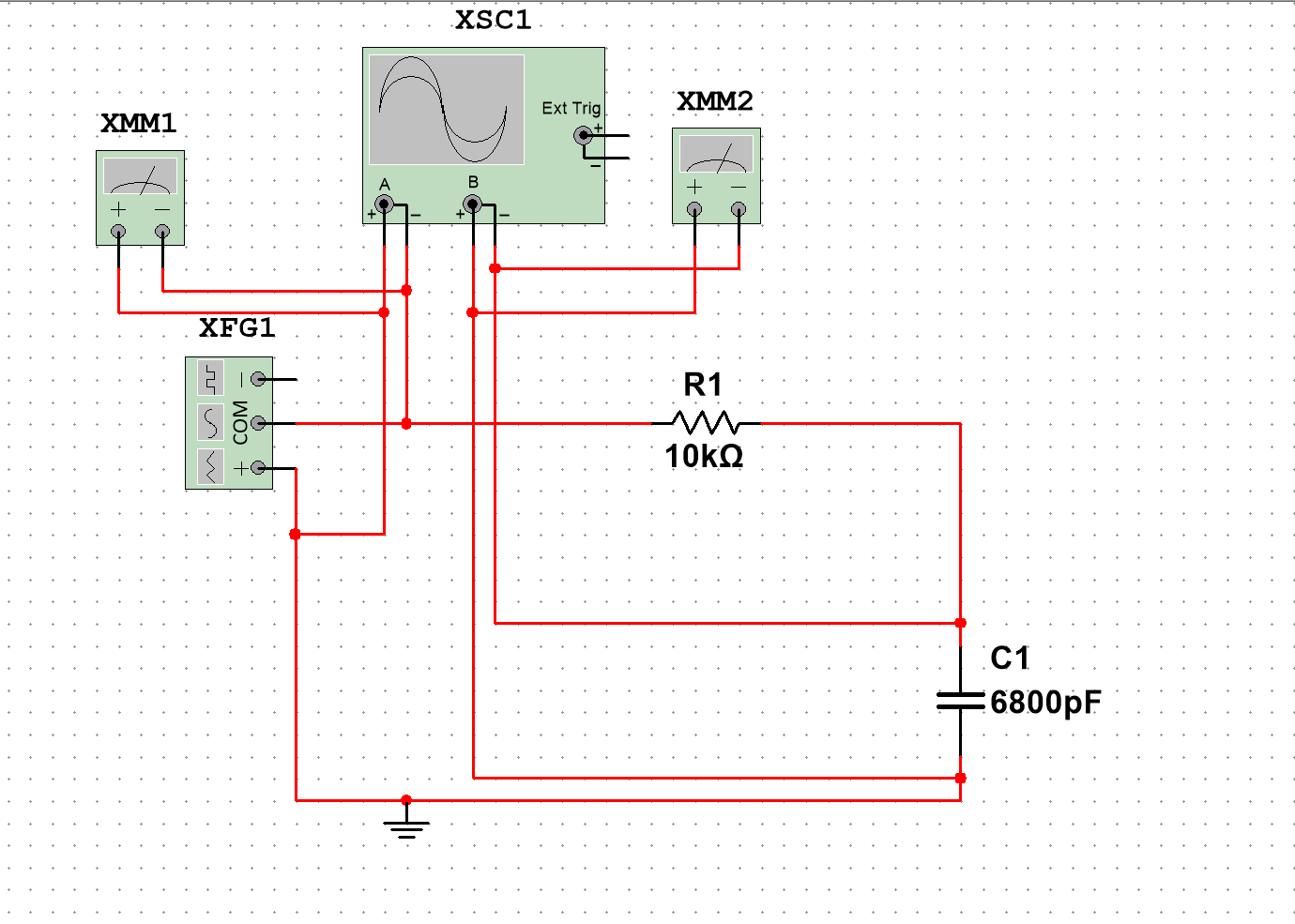

1.电路搭载

2.电路仿真

3.实验内容的四大次瞬态分析

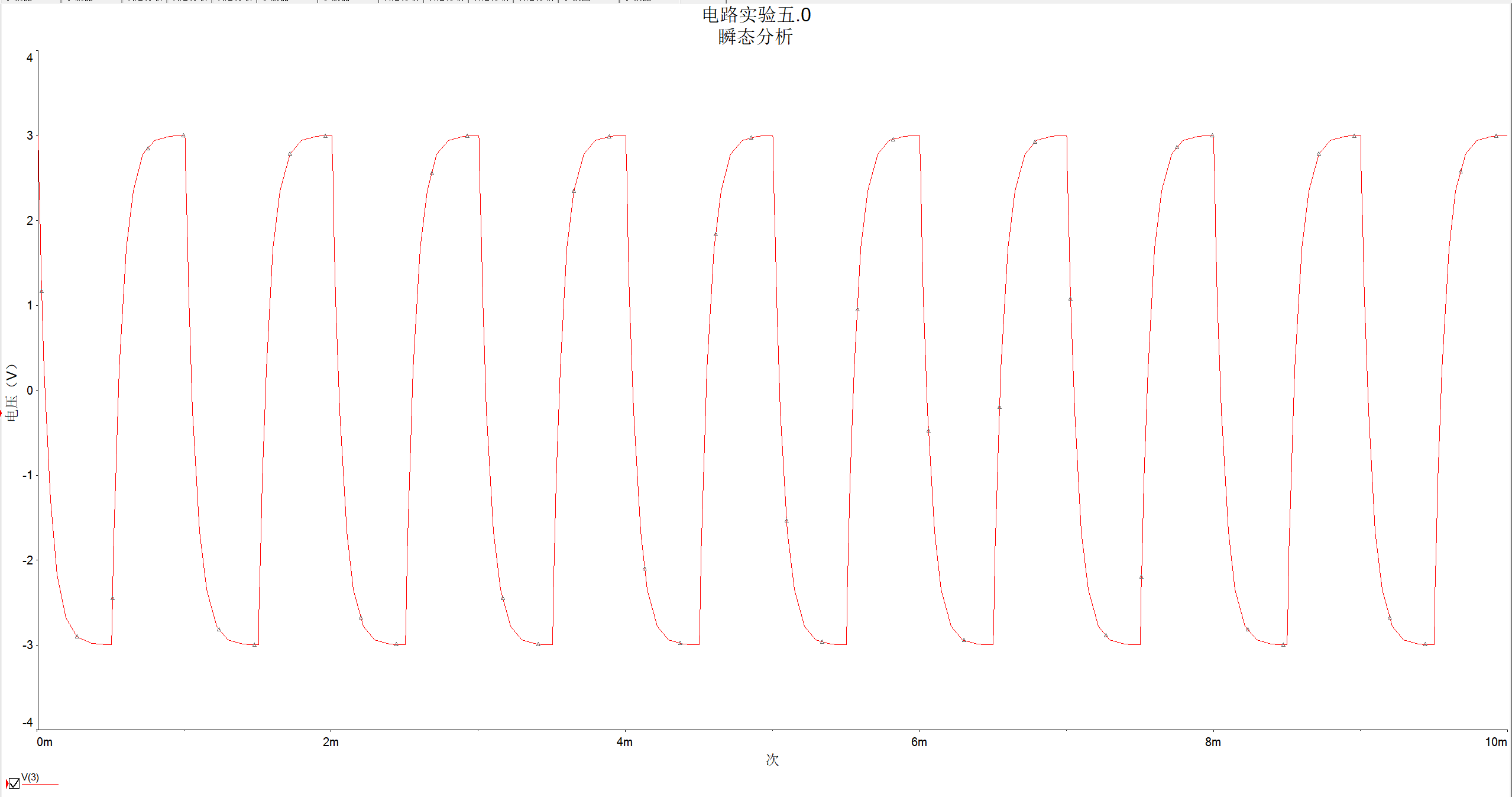

（一）积分电路的电容充电和放电

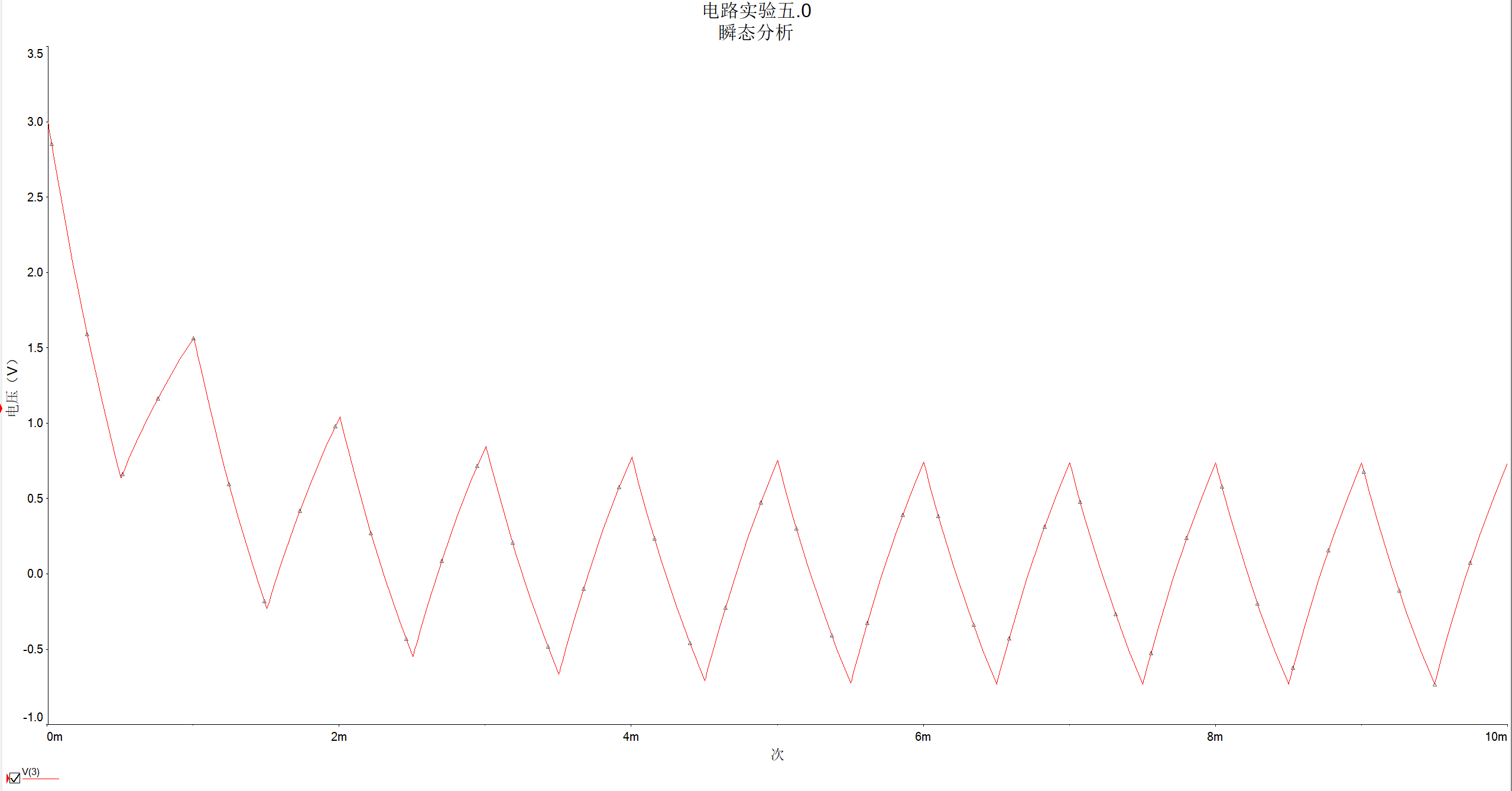

（二）积分电路的电容充电和放电的锯齿波

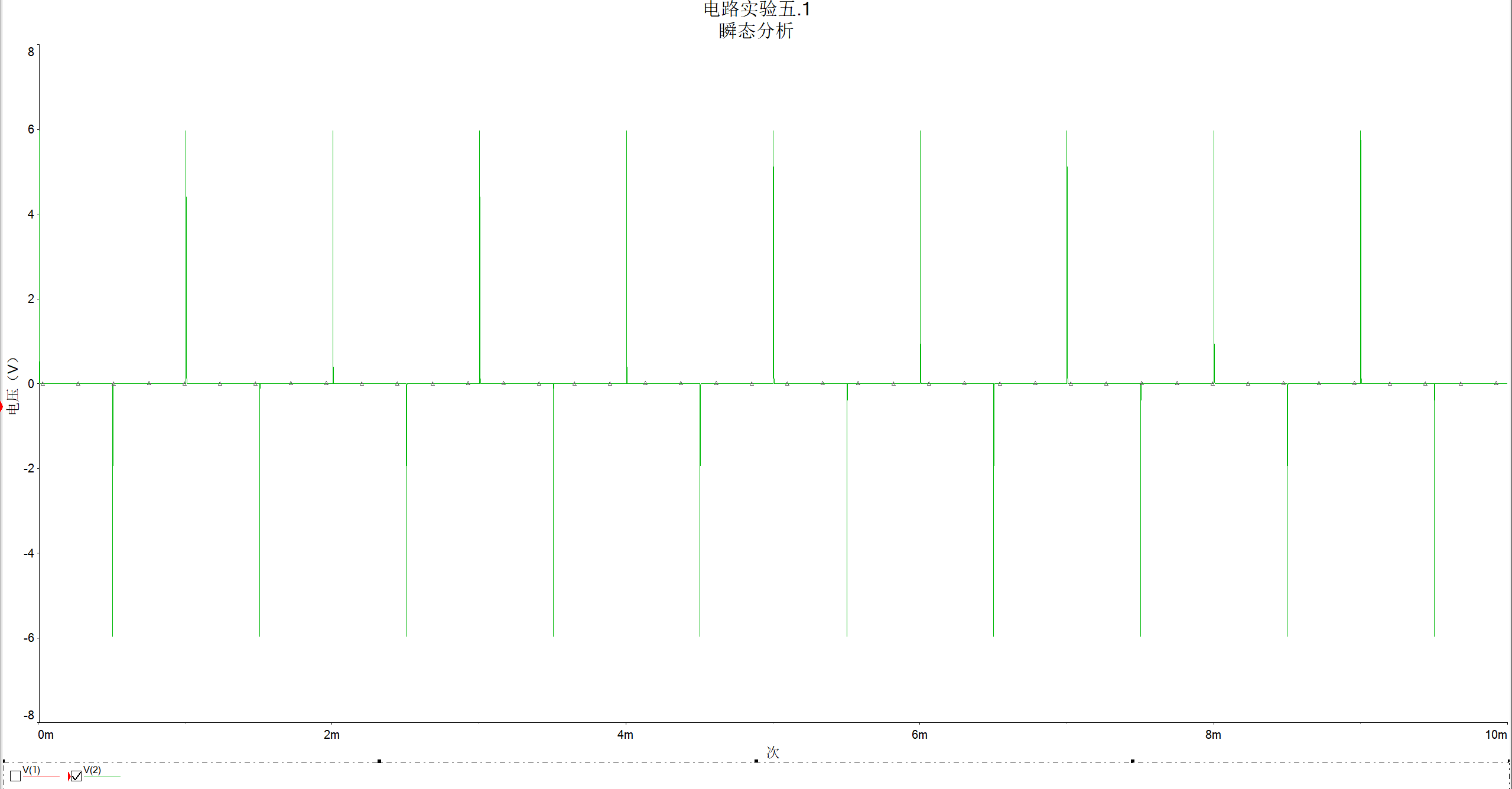

（三）微分电路电容充电放电的尖脉冲

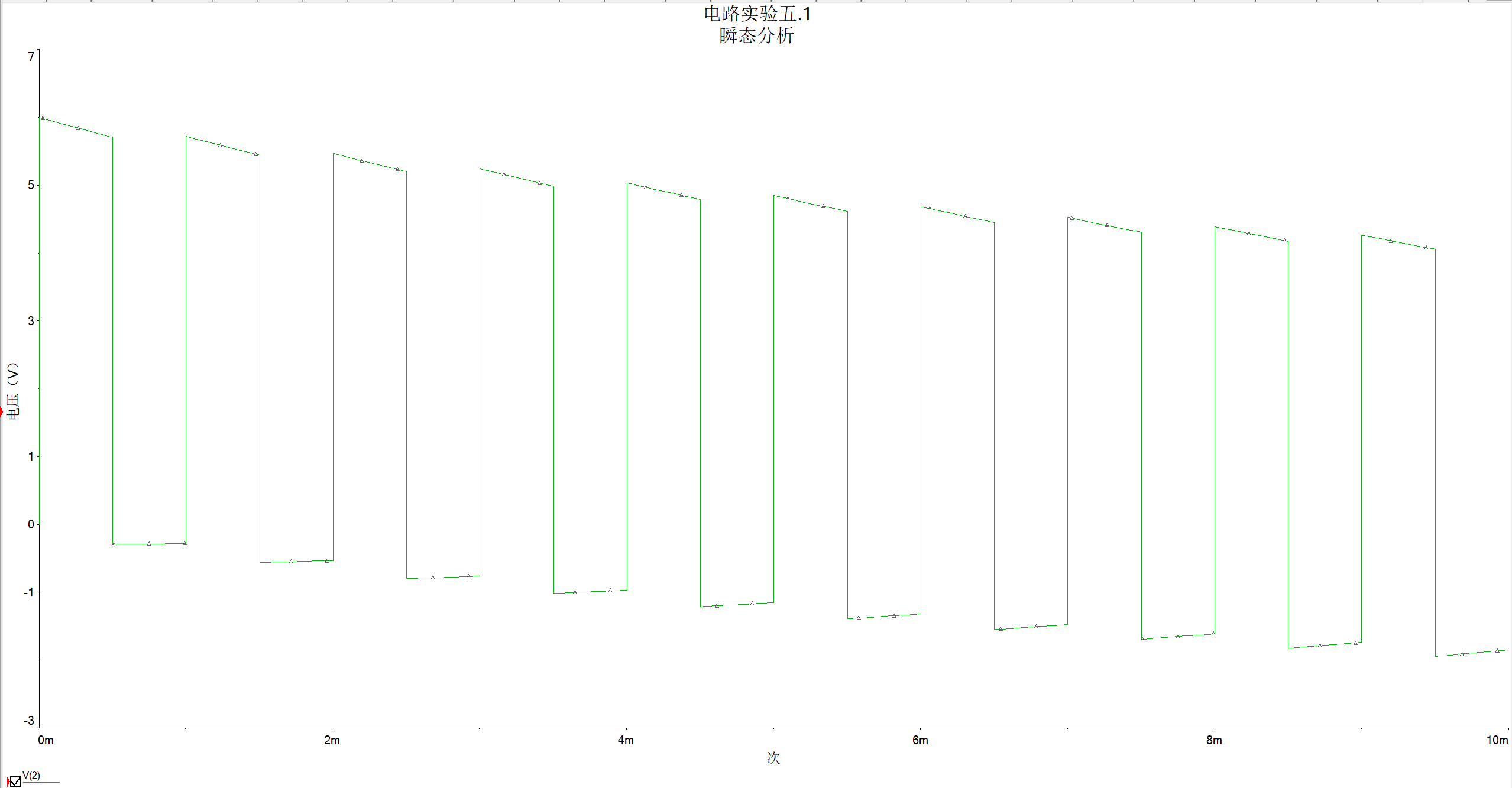

（四）微分电路电容充电放电的大电阻波形

三、实验课实践

1.前三大次实验内容（第四次实验教室没有1MΩ这么的电阻）

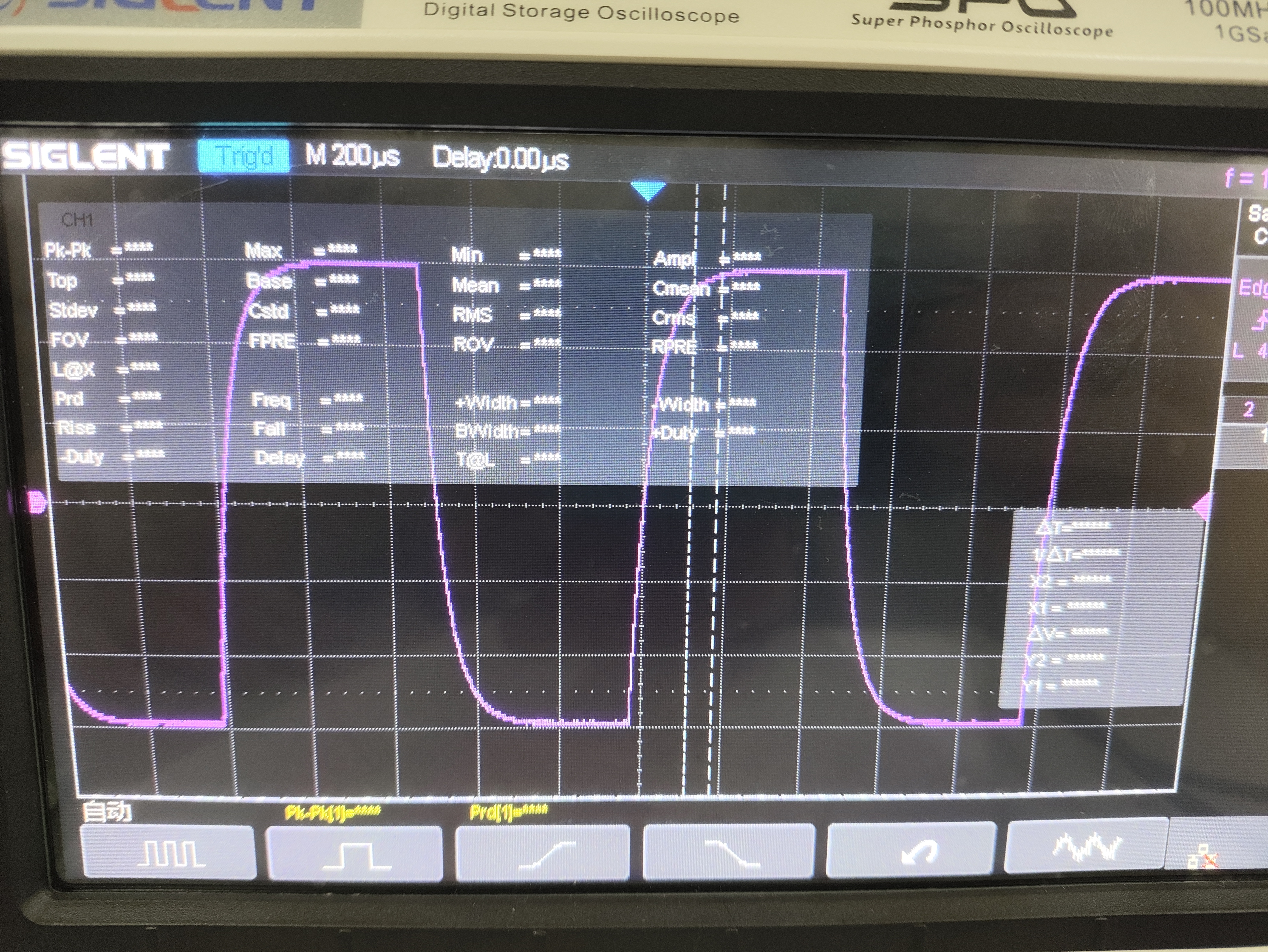

（一）积分电路的电容充电和放电

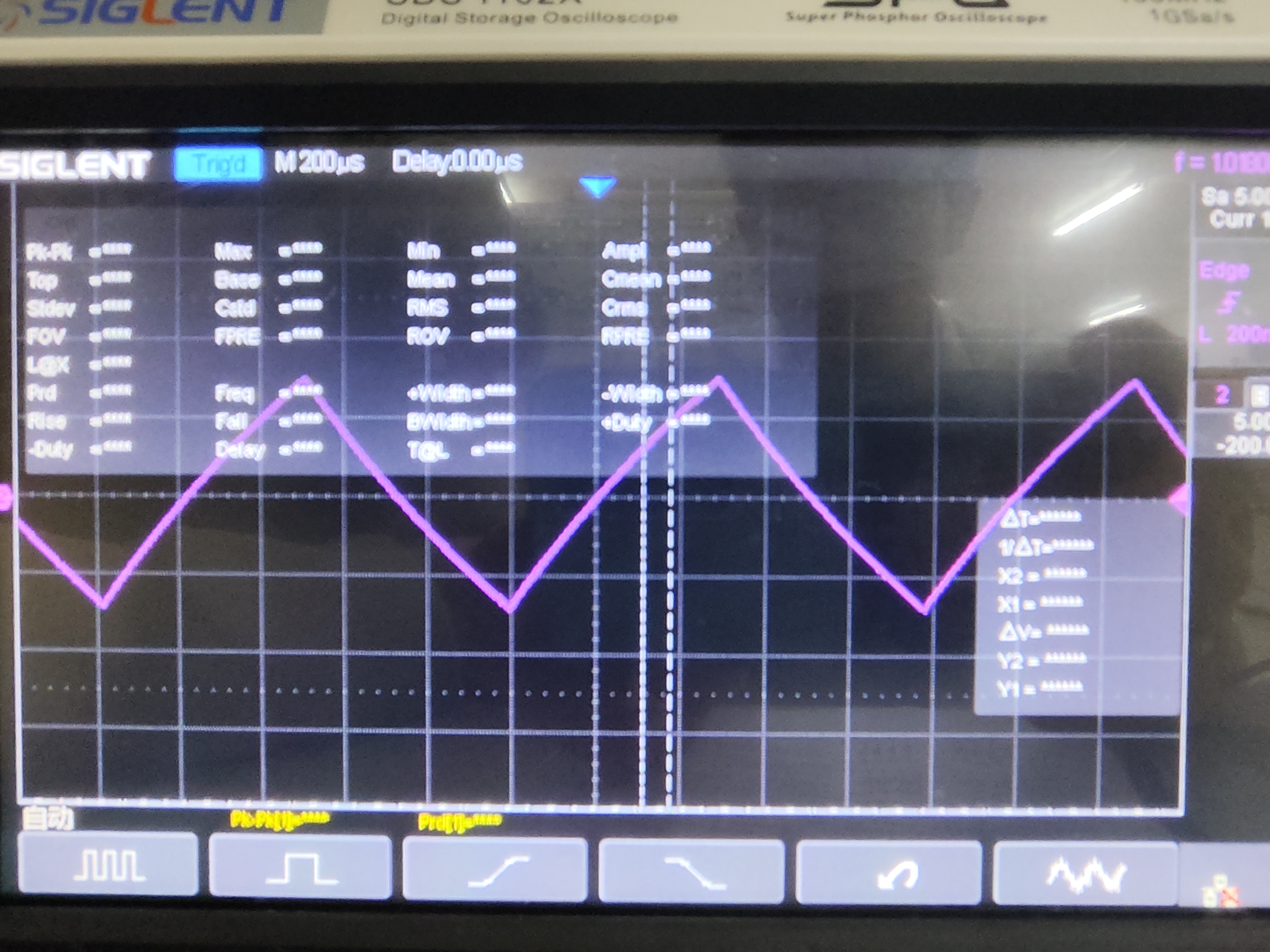

（二）积分电路的电容充电和放电的锯齿波

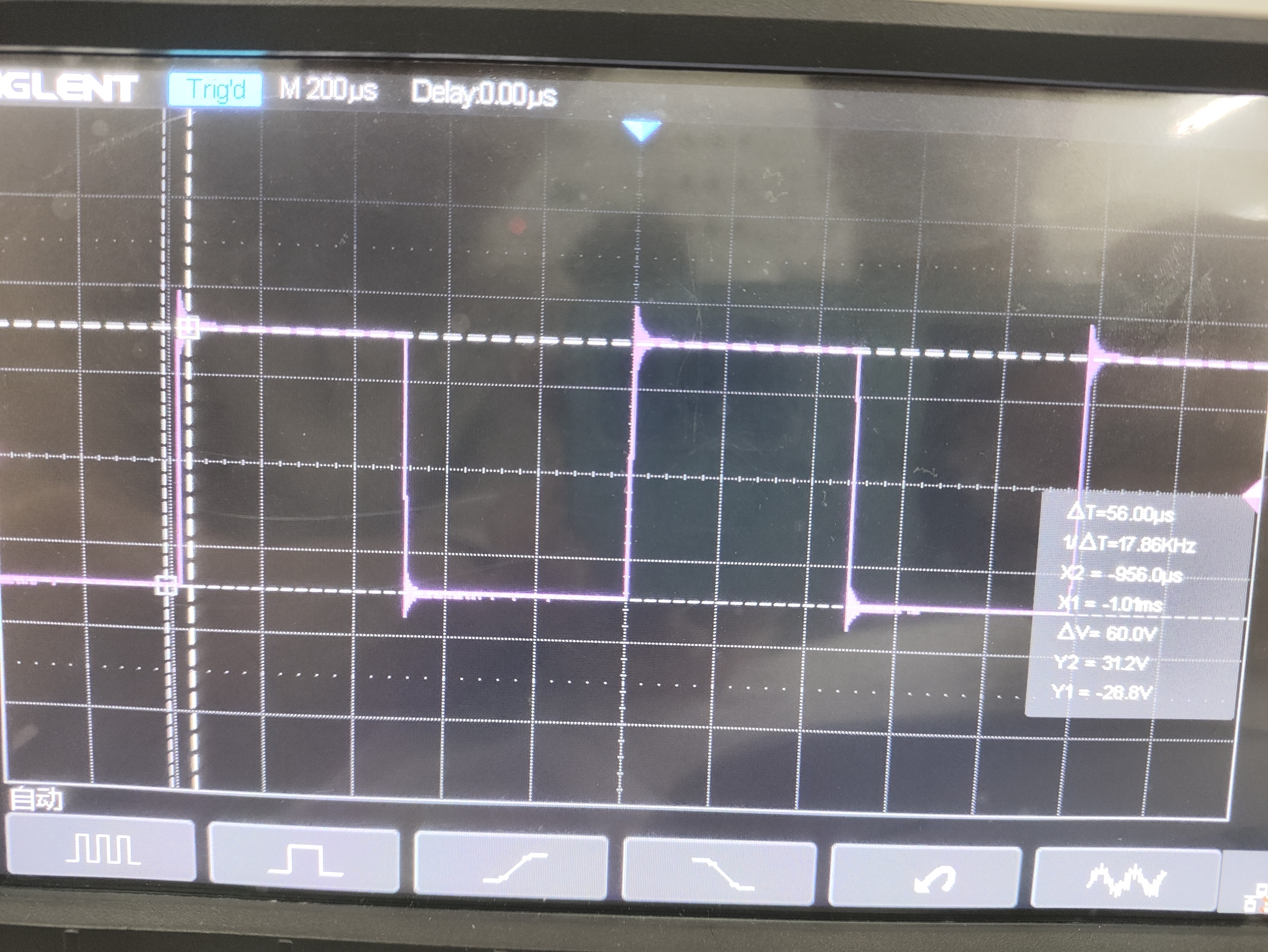

（三）微分电路电容充电放电的尖脉冲

2.时间常数的测量简要说明：

使用示波器的两个光标去移动，测量积分电路电容放电过程（零输入响应）波形的最高点Um与36.8%Um的时间差的绝对值，和积分电路电容充电过程（零状态响应）波形的最低点Um与63.2%Um的时间差。

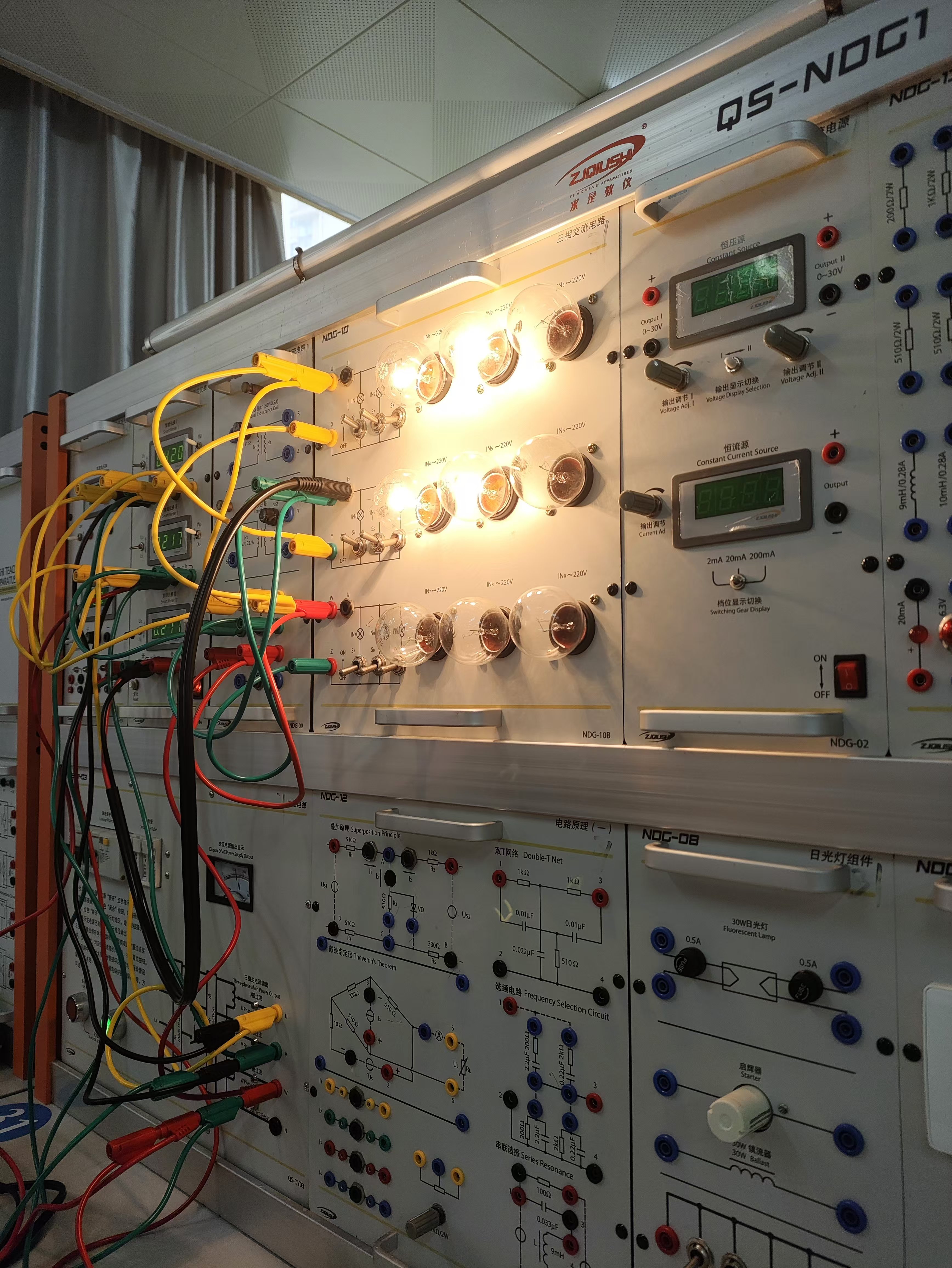

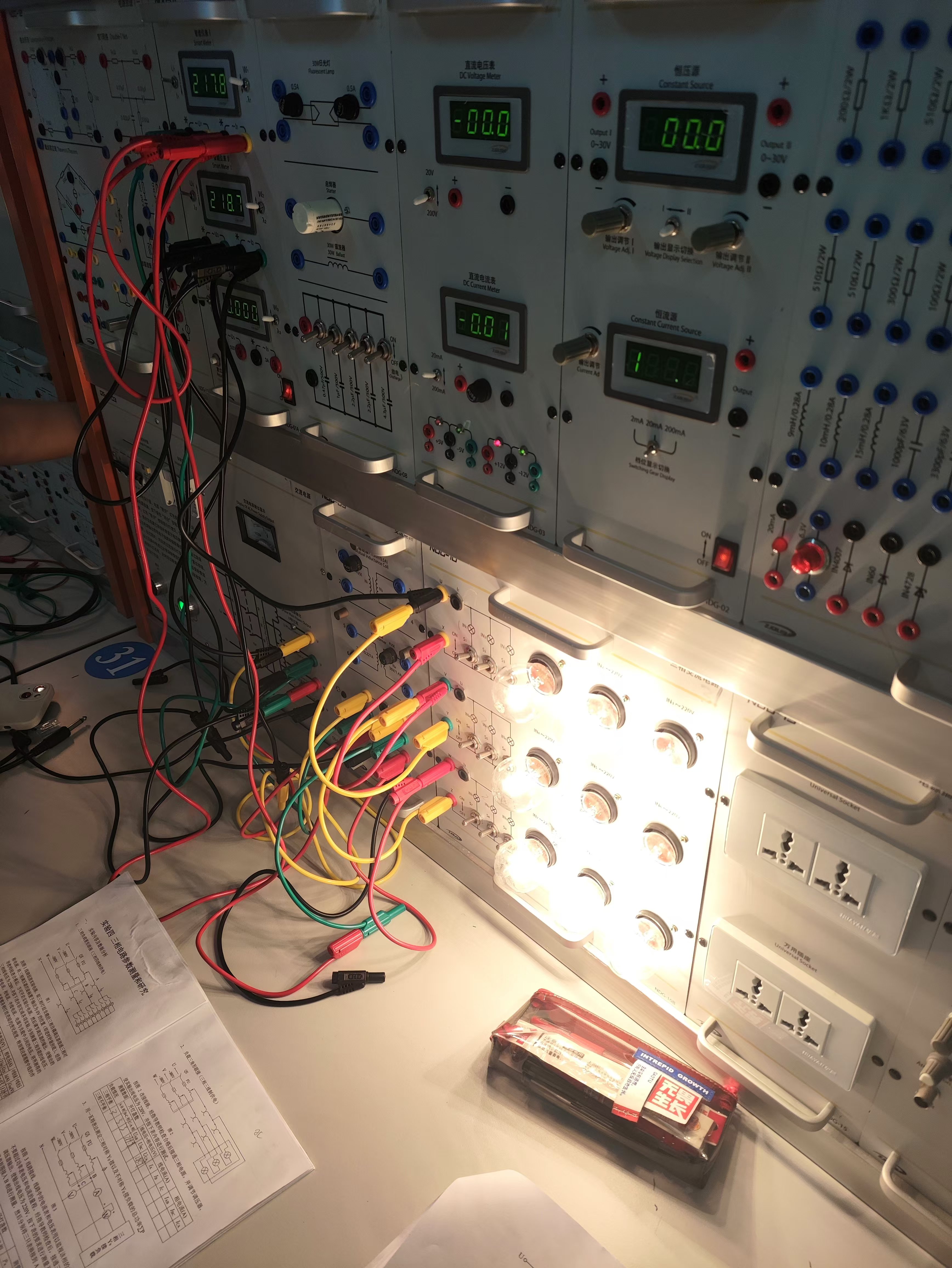

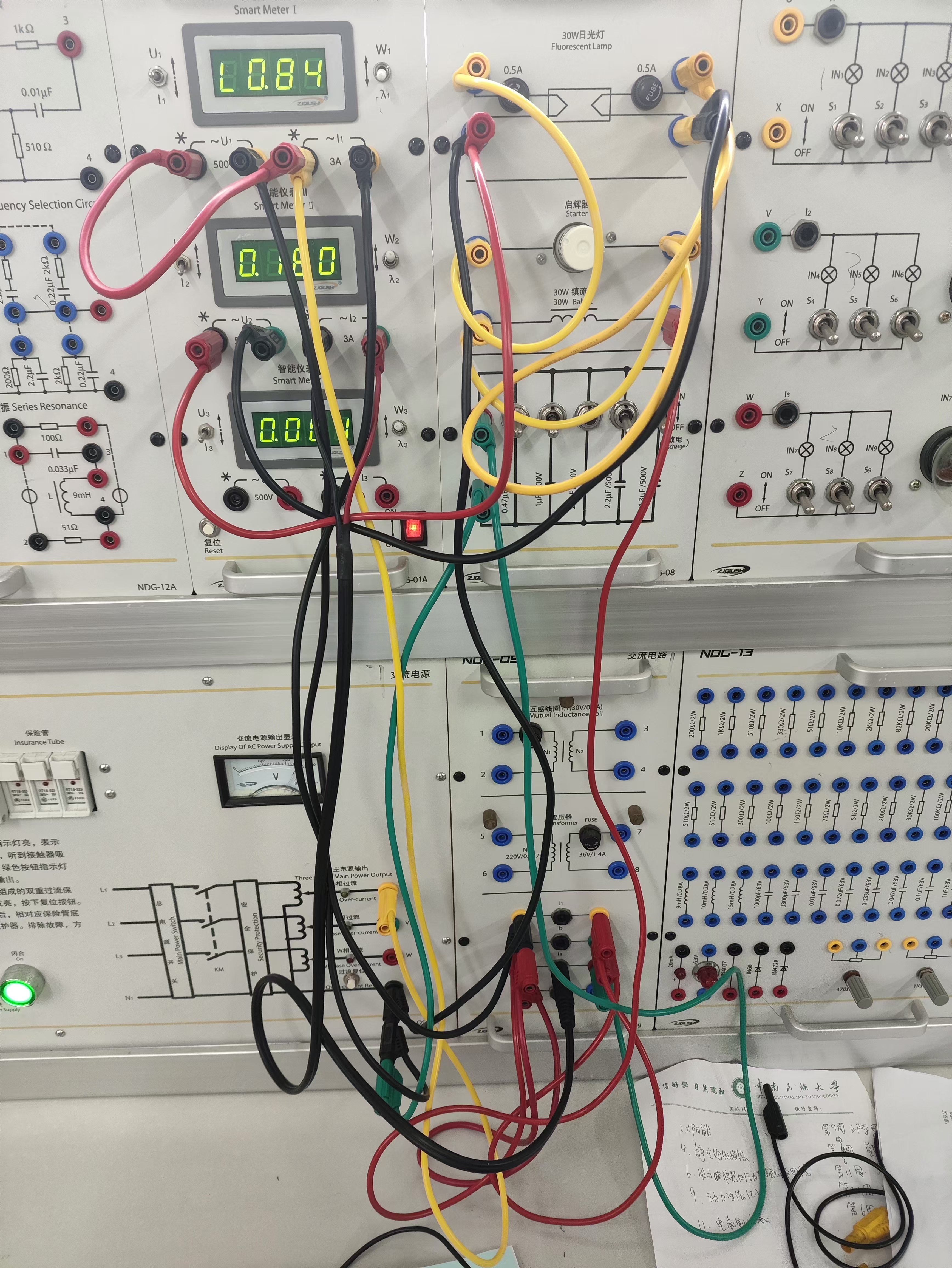

3.实验课时刻部分记录

实验内容

一、实验目的

1 ．测定 RC 一阶电路的零输入响应、零状态响应及完全响应。

2 ．学习电路时间常数的测量方法。

3 ．掌握有关微分电路和积分电路的概念。

4 ．进一步学会用示波器观测波形。

二、原理说明

1．动态网络的过渡过程是十分短暂的单次变化过程，要用普通示波器观察过渡过程和测量有关的参数，就必须使这种单次变化的过程重复出现。为此，利用信号发生器输出的方波来模拟阶跃激励信号，即利用方波输出的上升沿作为零状态响应的正阶跃激励信号；利用方波的下降沿作为零输入响应的负阶跃激励信号。只要选择方波的重复周期远大于电路的时间常数 τ,那么电路在这样的方波序列脉冲信号的激励下，它的响应就和直流电接通与断开的过渡过程是基本相同的。

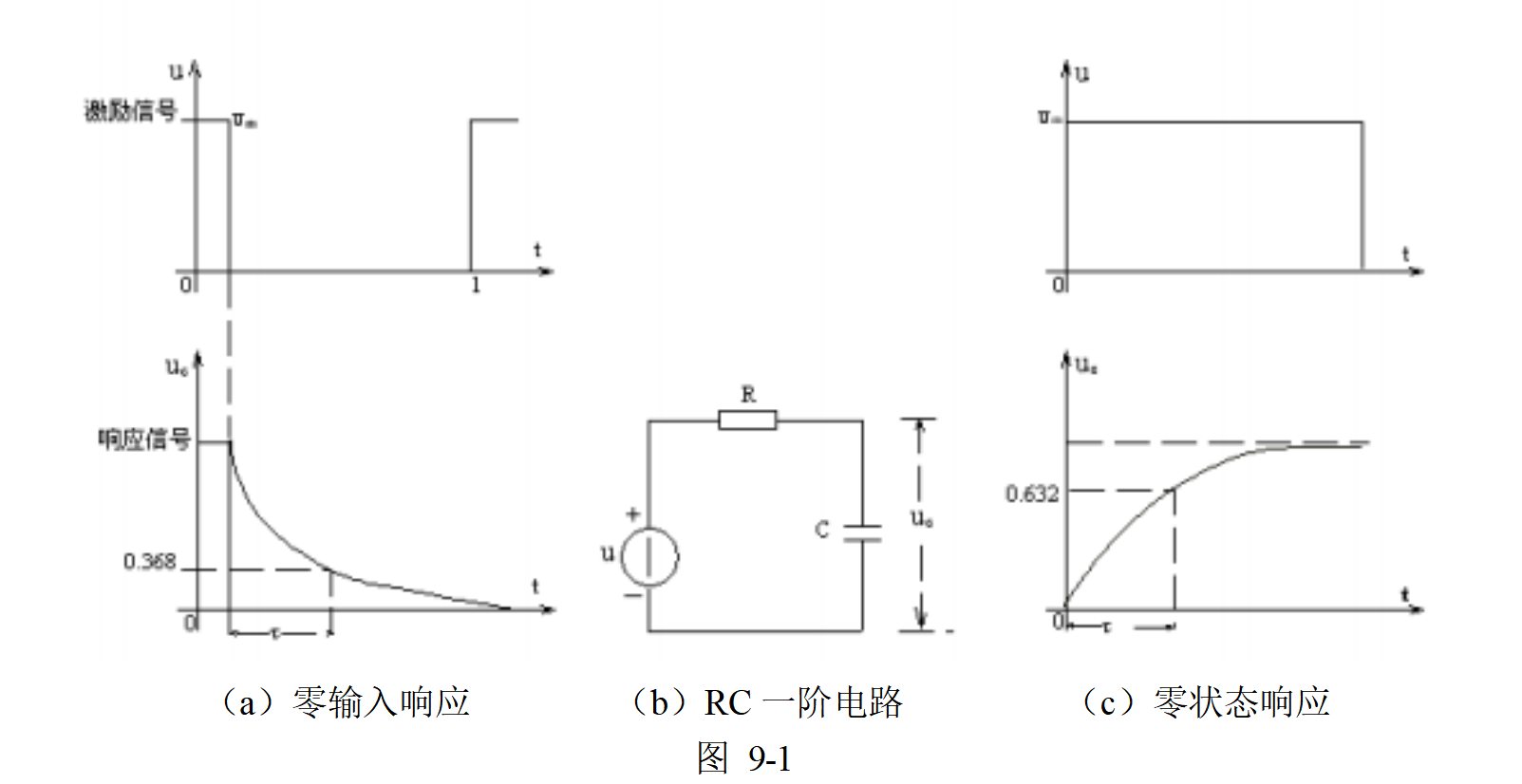

2 ．图 9-1（b）所示的 RC 一阶电路的零输入响应和零状态响应分别按指数规律衰减和增长，其变化的快慢决定于电路的时间常数 τ。

3 ．时间常数 τ 的测定方法：

用示波器测量零输入响应的波形如图9-1（a）。根据一阶微分方程的求解得知 uc ＝Ume-t/RC =Ume-t/τ。当 t = τ 时，Uc(τ) ＝0.368Um。此时所对应的时间就等于 τ。亦可用零状态响应波形增加到 0.632 Um 所对应的时间测得，如图 9-1（c）所示。

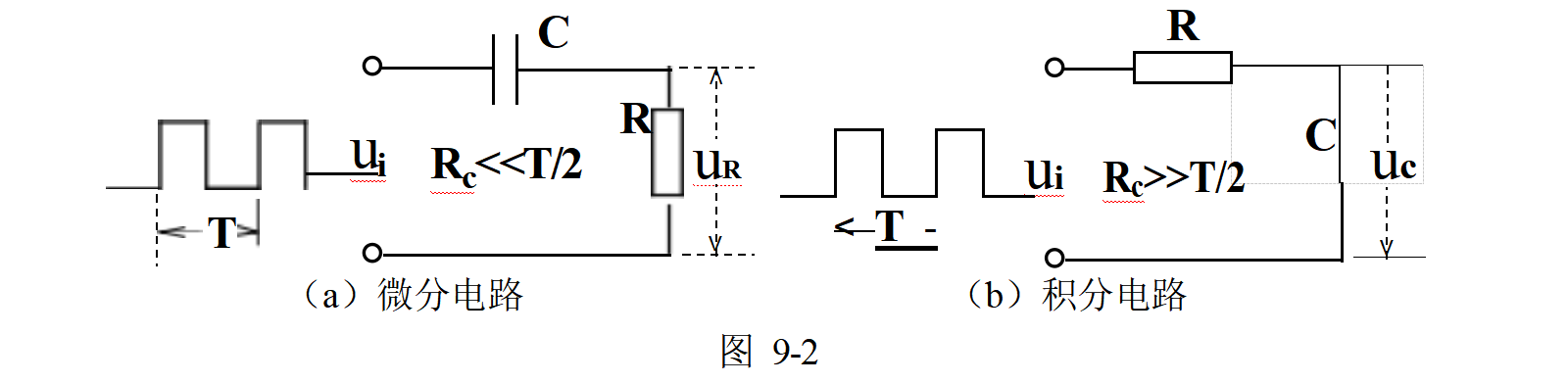

4．微分电路和积分电路是 RC 一阶电路中较典型的电路，它对电路元件参数和输入信号的周期有着特定的要求。一个简单的 RC 串联电路，在方波序列脉冲的重复激励下，当满足时间常数=RC<<T/2时（T 为方波脉冲的重复周期），且由 R 两端的电压作为响应输出，这就是一个微分电路。因为此时电路的输出信号电压与输入信号电压的微分成正比。如图 9-2（a）所示。利用微分电路可以将方波转变成尖脉冲。

若将图 9-2（a）中的 R 与 C 位置调换一下，如图 9-2（b）所示，由 C 两端的电压作为

响应输出。当电路的参数满足时间常数=RC>> T/2条件时，即称为积分电路。因为此时电路的输出信

号电压与输入信号电压的积分成正比。利用积分电路可以将方波转变成三角波。

从输入输出波形来看，两个电路均起着波形变换的作用，在实验过程仔细观察与记录。

三、实验设备

序号	名称	型号与规格	数量	备注
1	脉冲信号发生器		1	DG03
2	双踪示波器		1
3	动态电路实验板		1	DG07

四、实验内容

实验线路板采用实验挂箱的“一阶、二阶动态电路”，如图 9-3 所示，请认清 R 、C 元件的布局及其标称值，各开关的通断位置等。

1 ．从电路板上选 R ＝10KΩ , C ＝6800pF 组成如图 9-1（b）所示的 RC 充放电电路。u 为脉冲信号发生器输出的 Um ＝3V 、f＝1KHz 的方波电压信号，并通过两根同轴电缆线，将激励源 u 和响应 uc 的信号分别连至示波器的两个输入口 YA 和 YB。这时可在示波器的屏幕上观察到激励与响应的变化规律，请测算出时间常数 τ,并用方格纸按 1:1 的比例描绘波形。少量地改变电容值或电阻值，定性地观察对响应的影响，记录观察到的现象。
