电路分析基础 实验四 RC一阶线性电路暂态过程的观测

一、实验名称

实验四 RC一阶线性电路暂态过程的观测

二、实验目的：

测定RC一阶电路的零输入响应、零状态响应及全响应。

学习电路时间常数的测量方法。

掌握有关积分电路的概念。

进一步学会用示波器观测波形。

三、实验原理：

RC一阶电路的零输入响应和零状态响应分别按指数规律衰减和增长，其变化的快慢决定于电路的时间常数τ。

时间常数τ的测定方法：

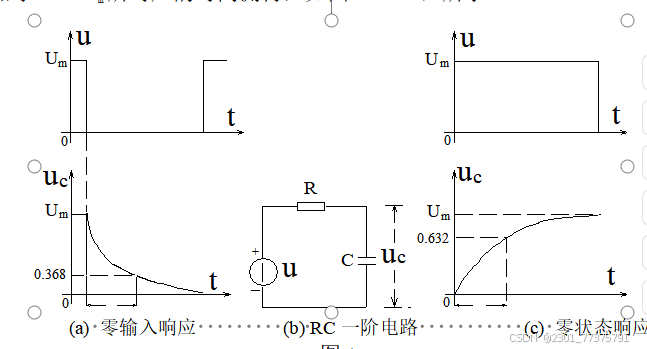

用示波器测得零输入响应的波形如图4-1（a）所示。根据一阶微分方程的求解得知uc＝Ume-t/RC＝Ume-t/τ。当t＝τ时，Uc(τ)＝0.368Um。此时所对应的时间就等于τ。亦可用零状态响应波形增加到0.632Um所对应的时间测得，如图4-1（c）所示。



(a) 零输入响应         (b) RC一阶电路           (c) 零状态响应

图1

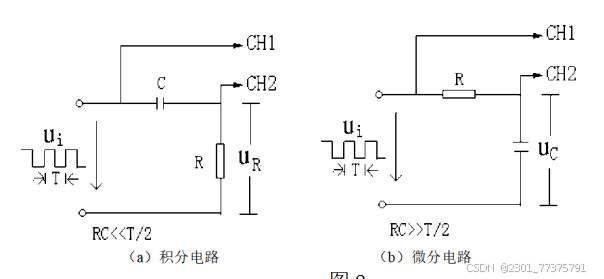

一个简单的RC串联电路，在方波序列的重复激励下，如图2（b）所示。当满足τ=RC<<T/2（T为方波信号的重复周期），且由R端作为响应输出，这就成了一个微分电路，因为此时电路的输出信号电压与输入信号电压的微分成正比，可得到正负脉冲。

若将图4-2（b）中的R与C位置调换一下，如图2(a)所示。当电路参数的选择满足τ=RC > >T/2条件，且由C端作为响应输出，即为积分电路，因为此时电路的输出信号电压与输入信号电压的积分成正比，可得到三角波。

图2

四、实验时间：

五、实验仪器：

函数信号发生器，双踪示波器，动态电路实验板

六、实验步骤：

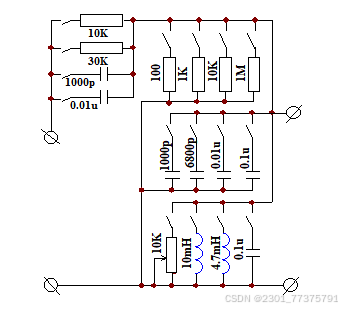

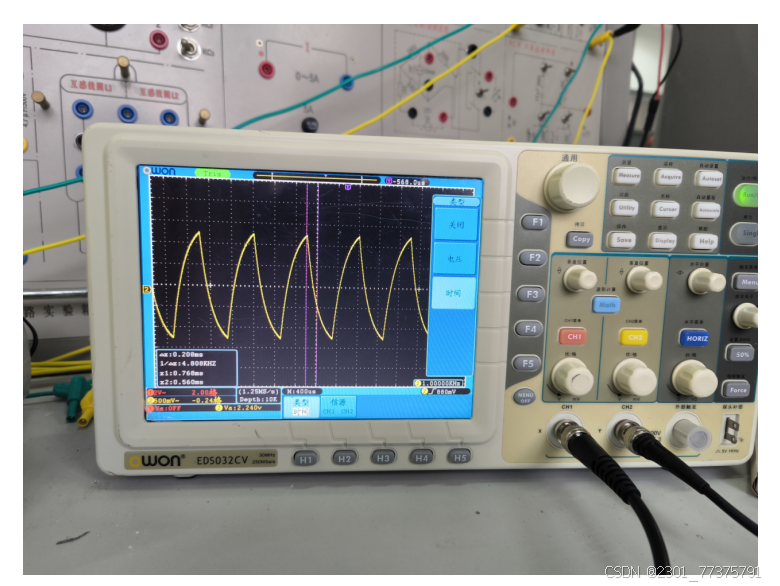

从电路板上选R＝10KΩ，C＝6800pF组成如图1(b)所示的RC充放电电路。ui为信号发生器输出的UP-P＝3V、f＝1KHz的方波电压信号，并通过两根同轴电缆线，将激励源ui和响应uC的信号分别连至示波器的两个输入口YA和YB。这时可在示波器的屏幕上观察到激励与响应的变化规律，请测出时间常数τ，并用方格纸按1:1 的比例描绘波形，并与参数值（理论值τ=RC）的计算结果作比较。计入表1.

从电路板上选R＝30KΩ，C＝6800pF,再次测出时间常数τ，并用方格纸按1:1 的比例描绘波形,并与参数值（理论值τ=RC）的计算结果作比较。计入表1.

电阻不变，改变电容。令R＝10KΩ，C＝0.1μF，组成积分电路，观察并用方格纸按1:1 的比例描绘波形。

图3

七、实验结果：

表1测量数据记录表

R和C	计算(us)	测量(us)	误差(us)
R=10kΩ c=6800pF	68	64	4
R=30kΩ C=6800pF	204	208	4



R=10kΩ c=6800pF

R=30kΩ C=6800pF

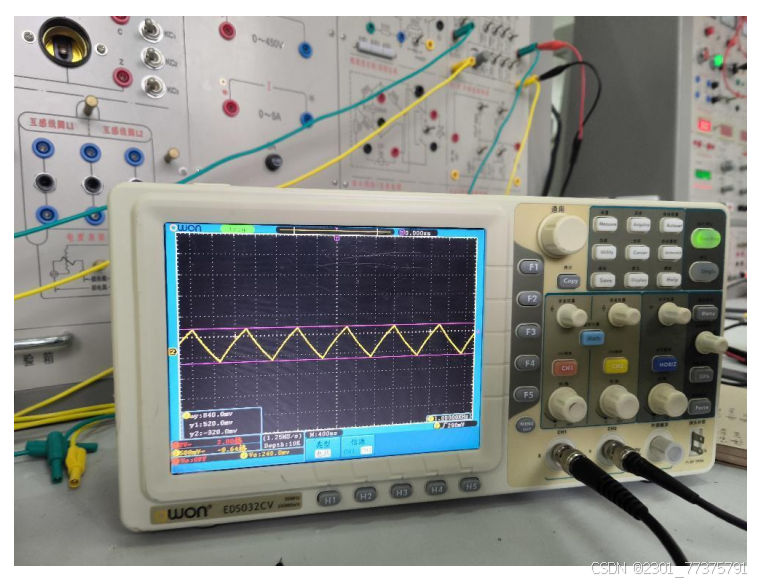

R＝10KΩ，C＝0.1μF，三角波图形。



八、实验结果分析

时间常数是RC电路的一个重要参数，它反映了电路响应速度的快慢。在实验中，我们可以通过观察电路充放电过程中电压或电流的变化，测量时间常数的大小。在RC电路中，电阻和电容值是两个重要的参数，它们决定了电路的响应速度和稳定性。在实验中，我们可以通过改变电阻和电容值的大小，观察电路响应的变化，进而分析电路特性。
