proteus里的DEFAULT直接连接会连不上

最新推荐文章于 2024-10-04 15:34:01 发布
最新推荐文章于 2024-10-04 15:34:01 发布
阅读量520 收藏
点赞数 3
文章标签： proteus
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/2301_81539971/article/details/139361051
版权

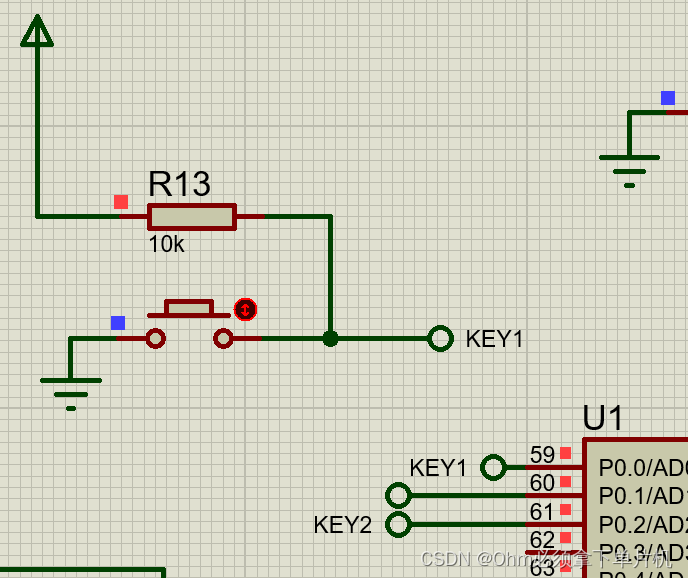

      一开始是下图这样连接的，检查了好久都没发现错误在哪里，开始仿真时按键的电平没有出现，是按键和网络标签的连接问题（后面去掉网络标签直接连引脚就解决了）。

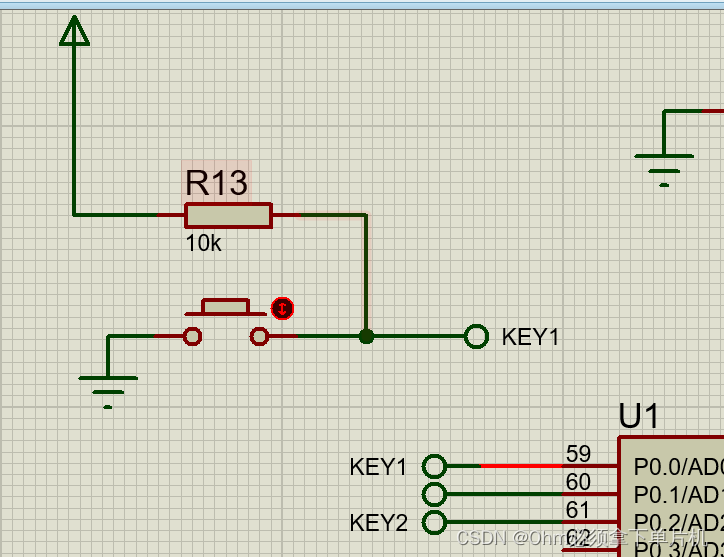

正确连法：如下图，DEFAULT后面要加一条导线才能连接！

我用的是win11系统，Proteus是8.12版本的，可能是win11不能用这个版本，我同学就不会出现这个问题。。所以找了好久才发现这个bug。。
