三级嵌入式学习ing 考点21、22



考点21 ARM指令的寻址方式

1. 立即寻址：也称为立即数寻址。操作数本身就在指令中给出，只寻取出指令也就取到了操作数。这个操作数称为立即数，要求以#为前缀。如MOV R0，#0x11
2. 寄存器寻址：就是利用寄存器中的数值作为操作数，这种寻址方式是各类微处理器经常采用的方式，是执行效率较高的寻址方式。如ADD R0,R1,R2
3. 寄存器间接寻址：就是以寄存器中的值作为操作数地址，而操作数本身存放在存储器中，用于间接寻找的寄存器必须用 [ ] 括起来。如TDR R5,[R4]
4. 基址加变址寻址：就是将寄存器在（该寄存器一般称为基址寄存器）的内容与指令中给出的地址偏移量相加，从而得到一个操作数的有效地址。变址寻址方式常用于访问某基地址附近的地址单元。如LDR R0，[R1,#3]
5. 相对寻址：与基址变址寻址方式相类似，相对寻址以程序计数器PC的当前值为基地址，指令中的地址标号作为偏移量，两者相加得到操作数的有效地址。

如，   BL Subroutine_A     ；跳转到子程序Subroutine_A执行

    Subroutine_A

         MOV PC，LR        ；从子程序返回

     6.堆栈寻址：堆栈是一种数据结构，按先进后出（FILO）的方式工作，使用一个称作堆栈指针的专用寄存器（比如R13）指示当前的操作位置，堆栈指针总指向栈顶。根据堆栈的生成方式，分为递增堆栈，递减堆栈。当堆栈由低地址向高地址生成，成为递增堆栈。反之为递减堆栈。

    7.块拷贝寻址：又称为多寄存器寻址，采用多寄存器寻址方式，一条指令就可以完成多个寄存器的值的输送，这种寻址方式可以用一条指令完成传送最多16个通用寄存器的值。如，LDMIA R0,[R1,R2,R5,R9]



考点22 ARM指令集

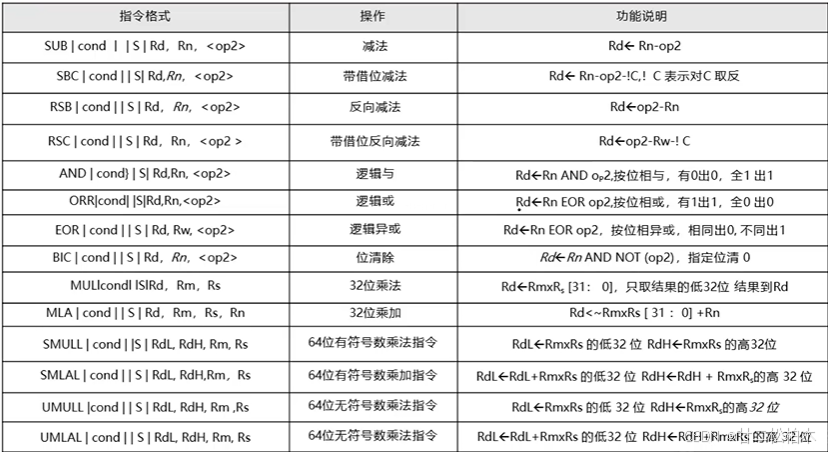

   1.数据处理类指令：分为数据传送指令、算术/逻辑运算指令、比较指令等，具体如下



  2.程序状态寄存器访问指令：

1. MRS —— 程序状态寄存器到通用寄存器的数据传送指令；                                                      格式一般为MRS 【cond】Rd，<PSR>；PSR为CPSR/SPSR
2. MSR —— 通用寄存器到程序状态寄存机的数据传送指令；

         格式一般为 MRS 【cond】<PSR>_<fields>；fields为域



 3.分支指令：

1. B转移指令，是最简单的跳转指令，一旦遇到一个B指令，ARM处理器将立即跳转到给定目标地址，从那里继续执行。格式为B Label；Label为目标地址
2. BX带状态切换的转移指令，BX指令跳转到指令中所指定的由寄存器Rn与0xFFFFFFFE相与后的结果所指示的目标地址，即Rn【0】并不作为目标地址，而是作为状态切换位，目标地址处理指令可以是ARM指令，也可以是Thumb指令。格式为BX{cond}<Rn>
3. BL带返回的转移指令，跳转之前会在寄存器R14中保存当前PC的值。格式为BL{cond}Label
4. BLX带返回且带状态切换的转移指令，从ARM指令集跳转到指令中所指定的目标地址，并将处理器的工作状态由ARM状态切换到Thumb状态，该指令同时将PC的当前内容保存到寄存器R14中。

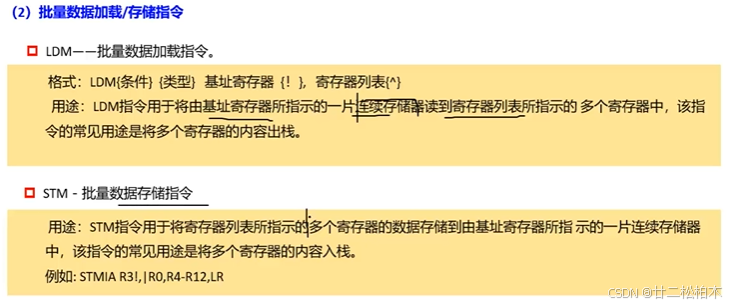

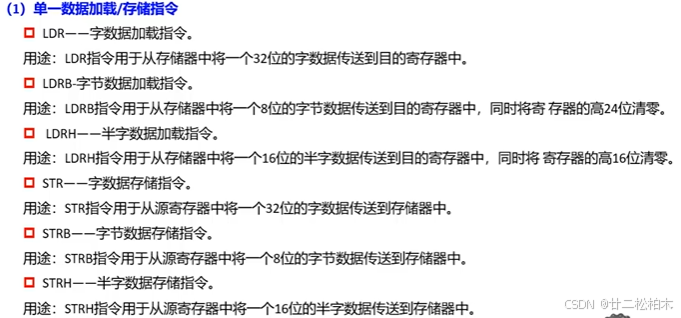

  4.加载/存储指令
